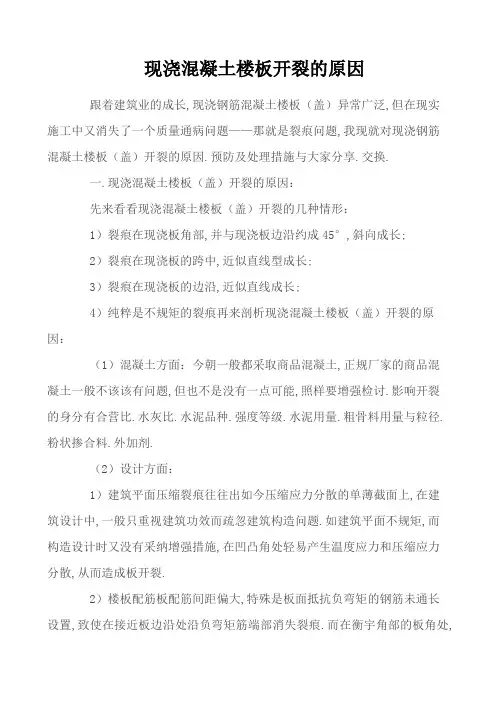

现浇混凝土楼板开裂的原因
随着建筑业的发展，现浇钢筋混凝土楼板（盖）非常普遍，但在实际施工中又出现了一个质量通病问题——那就是裂缝问题，我现就对现浇钢筋混凝土楼板（盖）开裂的原因、预防及处理措施与大家分享、交流。
一、现浇混凝土楼板（盖）开裂的原因：
先来看看现浇混凝土楼板（盖）开裂的几种情况：
1）裂缝在现浇板角部，并与现浇板边缘约成45°，斜向发展；
2）裂缝在现浇板的跨中，近似直线型发展；
3）裂缝在现浇板的边缘，近似直线发展；
4）纯粹是不规则的裂缝再来分析现浇混凝土楼板（盖）开裂的原因：
（1）混凝土方面：目前一般都采用商品混凝土，正规厂家的商品混凝土一般不应该有问题，但也不是没有一点可能，还是要加强检查。影响开裂的因素有配合比、水灰比、水泥品种、强度等级、水泥用量、粗骨料用量与粒径、粉状掺合料、外加剂。
（2）设计方面：
1）建筑平面收缩裂缝往往出现在收缩应力集中的薄弱截面上，在建筑设计中，一般只注重建筑功能而忽视建筑结构问题。如建筑平面不规则，而结构设计时又没有采取加强措施，在凹凸角处容易产生温度应力和收缩应力集中，从而造成板开裂。
2）楼板配筋板配筋间距偏大，特别是板面抵抗负弯矩的钢筋未通长设臵，致使在靠近板边缘处沿负弯矩筋端部出现裂缝。而在房屋角部的板角处，双向板由于收缩是双向的，由于没有配臵足够的构造钢筋，因此产生450斜裂缝。
3）楼板厚度钢筋混凝土构件的受力是由钢筋与混凝土共同承担的，现浇混凝土楼板过薄，板的刚度势必降低，受拉钢筋和受压混凝土应力增大，板因此开裂。
4）楼板中暗埋PVC管由于楼板较薄，因此在埋有PVC管线处楼板截面削弱很大，而楼板跨中部位一般只有一层下部钢筋，容易出现顺着PVC管线走向的裂缝，如我们发现板中部的通长裂缝经常从灯头处穿过。
（3）施工方面：
1）混凝土强度的影响混凝土强度未达到设计要求，同时混凝土的抗拉强度降低，从而引起楼板开裂。如某住宅楼楼板，设计要求混凝土强度等级为C25，而实测混凝土强度仅达到16.7MPa，强度远远达不到设计要求。
2）配筋和楼板厚度达不到设计要求施工中，由于钢筋配臵不符合要求、钢筋间距偏大和楼板厚度不符合设计要求，均会导致楼板开裂。严重时，由于施工中擅自减小配筋量，则会引起构件的安全问题。
3）钢筋保护层偏大施工浇注混凝土时为铺设架板，施工人员在钢筋上踩踏，致使上层钢筋的保护层厚度偏大，引起板面开裂。特别是负弯矩钢筋没有通长配臵时，裂缝往往会出现在负弯矩钢筋的端部，沿板边缘近似成直线发展。
4）未采取适当的养护措施混凝土浇注后，没有按要求进行养护，导致板收缩开裂。
二、现浇混凝土楼板（盖）开裂的预防
从裂缝产生的原因来看它是多方面的，只有从设计、施工、交付使用等多方面来加以改进。预防的重点在设计，关键在施工，合理使用也是至关重要的。
1、设计方面：设计人员必须尽可能考虑各种影响因素，根据不同的结构部位，采取相应的合理配筋和分缝。在设计时严格执行规范和强制性条文要求，做到既能满足结构案例，又尽可能地减少结构出现裂缝的可能。
（1）适当扩大配筋率，能对混凝土收缩及裂缝扩展起一定的作用。
（2）适当增加楼板有效厚度也能起一定作用。
（3）平面布局力求规则，尽量避免突变。
（4）现浇板的混凝土强度小于等于C30，钢筋的使用应力应满足抗裂要求。
（5）对现浇板中预埋管路重叠处和预留洞口处要采取适当的技术措施，防止板厚被缩减及降低了板的有效抗裂厚度。
（6）重视屋面的隔热设计。
2、施工措施
（1）严把原材料质量关，使用的各种材料必须符合设计及国家有关规范标准要求。优化混凝土的施工配合比设计，加入高效减水剂，适当减小水灰比。
（2）严格按设计图纸绑扎钢筋、预埋管线、预留洞口，施工时必
须有保证板厚、钢筋位臵的有效措施。
（3）合理运用各项技术要求，正确掌握混凝土的浇筑方法，保证混凝土的密实性和钢筋的保护层厚度。
（4）重视混凝土的养护，包括和温度两个方面。确定保温覆盖层的厚度和撤除时间，温度养护严格按标准执行，要落实专人养护。
（5）模板支撑牢固，有足够的强度和刚度，合理掌握拆模时间，模板一定要刷隔离剂，禁止野蛮拆模。施工时楼面必须禁止集中堆载。
（6）严格执行国家相关标准及规范，做到严管理、高要求，杜绝管理不严而导致结构产生裂缝。
3、交付使用后的防治措施
（1）住宅竣工后，业主或物业公司要及时提供住宅使用说明书，并加强管理、保养。
（2）住房装修阶段的管理至关重要。禁止用户在装修时破坏原有结构，杜绝在楼板上开槽、打洞、钻孔等野蛮施工，严禁集中堆载，防止不合理的装修施工而导致裂缝的产生。
一、现浇混凝土楼板（盖）开裂的处理：
先来看看裂缝的分类：裂缝可分为受力裂缝和非受力裂缝。受力裂缝是由地基不均匀沉降、混凝土强度、板厚等因素引起的；非受力裂缝是由温度、混凝土的收缩、施工等因素引起的，它出现的时间有早有晚，早期的干缩裂缝在浇筑完成约2~4个小时就会出现，部分温度裂缝在竣工验收后三个月至半年内才出现。其中施工因素主要有板负筋保护层偏大（钢筋严重踩塌）、板底混凝土保护层不足或砂的氯盐含量超标。
现在来分析各类裂缝的处理方法：
一、对混凝土中水泥安定性不合格或者水泥不同品种混用发生化学反应而导致的破坏性裂缝，须进行彻底处理，即将混凝土打掉重新浇筑。
二、对受力产生的裂缝，可根据裂缝出现的原因，有针对性地采取加固补强措施。
如果对已影响到结构安全的楼板裂缝，除了沿缝凿成V字形凹槽冲洗干净，将环氧树脂液用压力灌入缝内封闭外，还要用粘扁钢或碳纤维布等措施对楼板进行加固。当用碳纤维布加固时，对单条裂缝，除了沿缝粘贴外还要在垂直于缝方向间距布宽粘贴；对相互交叉的多条缝要井字形粘贴，间距同布宽。（布宽300mm左右为宜）
三、对由温度、混凝土的收缩、施工等因素引起的非受力裂缝处理如下：
1、对于一般混凝土楼板表面的龟裂，可先将裂缝清洗干净，待干燥后用环氧树脂液灌缝或用表面涂刷封闭。施工中若在终凝前发现龟裂时，可用抹压一遍处理。
2、对其它一般裂缝（宽度在0.05mm～0.2mm之间）的处理，其施工顺序为：清洗板缝后用1：2或1：1水泥砂浆抹缝，压平养护，封闭以恢复观感即可。（仅限于缝的数量少且非通长、贯通的缝）
3、对当裂缝（宽度大于0.2mm）较大时，应沿裂缝凿八字形凹槽，冲洗干净后，用1：2水泥砂浆抹平，也可以采用环氧胶泥嵌补。（仅限于缝的数量少且非通长、贯通的缝）
4、对当楼板出现裂缝面积较大时，应对楼板进行静载试验，检验
其结构安全性，必要时可在楼板上增做一层钢筋网片，以提高板的整体性。或在板面用环氧树脂液灌缝封闭（作一层防水也行），在板底用碳纤维布粘贴成井字形，间距同布宽。
5、对通长、贯通的危险结构裂缝，裂缝宽度大于0.2mm的处理方法也为：除了沿缝凿成V字形凹槽冲洗干净，将环氧树脂液用压力灌入缝内封闭外，还要用粘扁钢或碳纤维布等措施对楼板进行加固。当用碳纤维布加固时，对单条裂缝，除了沿缝粘贴外还要在垂直于缝方向间距布宽粘贴；对相互交叉的多条缝要井字形粘贴，间距同布宽。（布宽300mm左右为宜）
混凝土现浇楼板裂缝的危害、产生的原因分析、预防措施及处理方法随着建筑业的发展，现浇钢筋混凝土楼板非常普遍，但在实际施工中又出现了一个质量通病问题——那就是裂缝问题。我现就对现浇钢筋混凝土楼板裂缝产生的危害、楼板开裂的原因、预防及处理措施与大家交流。 一、现浇钢筋混凝土楼板裂缝的危害 混凝土是多组分复合材料，在温度和湿度变化的条件下，硬化并产生体积变形。由于各种材料变形不一致，互相约束而产生初始应力，造成骨料与水泥粘结面或水泥本身之间出现肉眼看不见的微细裂缝，我们一般称微裂。这种微细裂缝的分布是不规则的，互不连贯，但在荷载作用下或进一步产生温度变化，养护不到位失水干缩的情况下，裂缝开始扩展，并逐渐互相连通，从而出现较大的肉眼可见裂缝，成为宏观裂缝，严重的形成楼板上下贯通缝，这就成为有害裂缝。这样的裂缝将对结构的承载力，防火性、抗渗性、抗钢筋锈蚀性、抗化学侵蚀性等耐久性能产生严重的危害。根据2010版《混凝土结构设计规范》3.5.2条规定的环境类别，按表3.4.5的规定选用不同的裂缝控制等级及最大裂缝宽度0.30（0.40）mm。 一）影响结构承载力和使用安全性 对于受弯构件的楼板，尽管受弯区允许有宽度在一定范
围内的裂缝存在，但是裂缝对结构承载力的影响是不可忽视的，尤其是一些使用者在装修时又给地面增加了很多设计者没有考虑的荷载时。 （二）影响结构的防水性 楼板产生裂缝，除了影响结构安全性外，对使用者所带来的最直接的问题是渗漏水的危害，尤其是在没有做防水的房间表现突出。 （三）严重影响结构的耐久性和使用寿命 化学侵蚀、冻融循环、碳化、钢筋锈蚀、碱集料反应等，都会对混凝土结构体产生破坏作用。这些破坏作用的发生或进行的快慢，除了受混凝土自身材料性质的影响外，裂缝就是一个重要的影响因素。一般从结构拆模到装修完成，要经过2—3个月的时间，有的大型工程还要跨年施工。这时空气中的CO2、SO2气体及雨水等就会顺着裂缝进入混凝土内部，促成钢筋锈蚀的加快；碱集料反应及碳化速度的加快进行；从而引起耐久性的下降和缩短建筑物的使用寿命。 二、现浇楼板裂缝产生的原因 现浇混凝土楼板裂缝产生的原因是多方面的，概括起来主要有以下几点： （一）材料选用方面的因素 1．水泥品种。水泥的选择是关系到收缩问题的关键。不同品种水泥的收缩值取决于C3A、SO3、石膏的含量及水泥细
钢筋混凝土结构破坏倒塌的工程质量事故，绝大多数是从裂缝的扩展开始的；其实，只要仔细 观察不难发现，普通的钢筋混凝土结构又一般都是带裂缝受力工作的，假如借助仪器，甚至还 可以发现裂缝是时刻发生变化的，随着裂缝的发展变化，结构构件的耐久性和适用性会不同程 度的降低，严重的甚至会导致结构构件的破坏；所以研究裂缝的形态、分析裂缝产生的原因和 裂缝对结构功能的影响并加以控制是一个十分重要的。 一、混凝土裂缝种类： 外荷载引起的裂缝：外荷载作用下产生的结构裂缝一般具有很强的规律性，通过计算分析就 可以读岀正确的结论。女口：矩形楼板板面裂缝成环状，沿框架梁分布，板底裂缝成十字或米字集中于跨中；转角阳台或挑檐板裂缝位于板面起始于墙板交界以角点为中心成米字形向外延伸受力裂缝，其裂缝与荷载有关，预示结构承载力可能不足或存在严重问题。 温度收缩裂缝：温度收缩裂缝是一种建筑最常见的裂缝，主要是由于结构的温度变形及材料的 收缩变形受阻及应力超标所致。现浇板收缩裂缝主要集中在房屋的中部和房屋四周阳角处，裂缝成枣核状止于梁边。房屋四周阳角处的房间在离开阳角1米左右，即在楼板的分离式配筋的 负弯矩筋以及角部放射筋未端或外侧发生 4 5度左右的楼地面斜角裂缝。其原因主要是砼的收 缩特性和温差双重作用所引起的，并且愈靠近屋面处的楼层裂缝往往愈大。从设计角度看，现 行设计规范侧重于按强度考虑，未充分按温差和混凝土收缩特性等多种因素作综合考虑，配筋量因而达不到要求。而房屋的四周阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面 梁约束，限制了楼面板砼的自由变形，因此在温差和砼收缩变化时，板面在配筋薄弱处（即在 分离式配筋的负弯矩筋和放射筋的未端结束处）首先开裂，产生4 5度左右的斜角裂缝。虽然 楼地面斜角裂缝对结构安全使用没有影响，但在有水的情况下会发生渗漏，影响正常使用。
钢筋砼浇楼板裂缝的种类及解决办法 混凝土是当前使用非常广泛的结构材料，如何提高钢筋砼工程的施工质量是一项重要的课题,现浇钢筋混凝土楼板裂缝是长期困扰建筑施工的一个难题,在工程质量控制中如何有效控制现浇楼板裂缝显得尤其重要,楼板裂缝在有水源等特殊情况下会发生渗漏缺陷,本文结合工程实践经验,总结现浇楼板裂缝的种类及其特征,全面细致提出解决办法。 【关键词】楼板;裂缝;防治办法 随着我国城市建设步伐加快及住房制度的改革，目前的民用建筑基本都是采用钢筋砼材料，这使居住建筑的整体性有了很大提高，结构安全性能也有较大程度的提高，但现浇混凝土楼板出现变形裂缝的现象也变得较为 普遍。工程设计方面也很重视这类问题,但仍然不能根除。虽说这些裂缝不影响房屋的结构安全，但影响美观，而且对居住建筑的抗渗性能和耐久性能也有影响，因而现浇板裂缝成为现阶段工程界最重视的质量通病之一， 并且已成为商品房质量纠纷、投诉的热点问题。本文结合多年来施工实践经验，阐述裂缝的种类及其特征，并从设计、施工、材料方面分析楼面裂缝的原因。提出了具体防治对策。
1、现浇钢筋砼楼板裂缝的种类及产生原因: 1.1 现浇钢筋混凝土楼板裂缝的种类: 主要分为结构裂缝、温度裂缝、收缩裂缝三种。 1.2 楼板裂缝产生的原因: 1.2.1 设计原因:由于设计楼板板厚过小，配筋间距过大，楼板角部未设放射筋等造成的楼板板面裂缝，特别是角部应力集中处45°斜裂缝，板端负弯矩较大处的板面裂缝等。 设计中对多跨连续板边跨的板边往往简化处理为简支,由此而产生的误差在构造上予以配置构造钢筋补强,但所配置的构造钢筋又往往存在直径过细,间距过大。 对楼板来说,约束最大的位置在四个转角处,因为转角处梁或墙的刚度最大,它对楼板形成的约束也最大,同时沿外墙转角处因受外界气温影响,也是楼板收缩变形最大的部位;一般来说,板内配筋都按平行于板的两条相邻边设 置,使得转角处夹角平分线方向的抗拉能力最薄弱,沿外墙转角处的楼板容易出现45°斜向放射状裂缝。 楼板内设计的水电管线有不少采用PVC塑料管,PVC塑料管与混凝土的线膨胀系数不一致,在未采取任何措施的情况下,很容易沿水电管线方向出现裂缝。 1.2.2 原材料原因:原材料选用不当将导致混凝土工程产生质量缺陷或裂缝，影响整个工程结构质量。混凝土因材料选用不当产生质量缺陷或裂缝，一般因为混凝土材料(包括水泥石和粗细骨料)变形受
现浇混凝土楼板开裂的原因 随着建筑业的发展，现浇钢筋混凝土楼板（盖）非常普遍，但在实际施工中又出现了一个质量通病问题——那就是裂缝问题，我现就对现浇钢筋混凝土楼板（盖）开裂的原因、预防及处理措施与大家分享、交流。 一、现浇混凝土楼板（盖）开裂的原因： 先来看看现浇混凝土楼板（盖）开裂的几种情况： 1）裂缝在现浇板角部，并与现浇板边缘约成45°，斜向发展； 2）裂缝在现浇板的跨中，近似直线型发展； 3）裂缝在现浇板的边缘，近似直线发展； 4）纯粹是不规则的裂缝再来分析现浇混凝土楼板（盖）开裂的原因： （1）混凝土方面：目前一般都采用商品混凝土，正规厂家的商品混凝土一般不应该有问题，但也不是没有一点可能，还是要加强检查。影响开裂的因素有配合比、水灰比、水泥品种、强度等级、水泥用量、粗骨料用量与粒径、粉状掺合料、外加剂。 （2）设计方面： 1）建筑平面收缩裂缝往往出现在收缩应力集中的薄弱截面上，在建筑设计中，一般只注重建筑功能而忽视建筑结构问题。如建筑平面不规则，而结构设计时又没有采取加强措施，在凹凸角处容易产生温度应力和收缩应力集中，从而造成板开裂。
2）楼板配筋板配筋间距偏大，特别是板面抵抗负弯矩的钢筋未通长设臵，致使在靠近板边缘处沿负弯矩筋端部出现裂缝。而在房屋角部的板角处，双向板由于收缩是双向的，由于没有配臵足够的构造钢筋，因此产生450斜裂缝。 3）楼板厚度钢筋混凝土构件的受力是由钢筋与混凝土共同承担的，现浇混凝土楼板过薄，板的刚度势必降低，受拉钢筋和受压混凝土应力增大，板因此开裂。 4）楼板中暗埋PVC管由于楼板较薄，因此在埋有PVC管线处楼板截面削弱很大，而楼板跨中部位一般只有一层下部钢筋，容易出现顺着PVC管线走向的裂缝，如我们发现板中部的通长裂缝经常从灯头处穿过。 （3）施工方面： 1）混凝土强度的影响混凝土强度未达到设计要求，同时混凝土的抗拉强度降低，从而引起楼板开裂。如某住宅楼楼板，设计要求混凝土强度等级为C25，而实测混凝土强度仅达到16.7MPa，强度远远达不到设计要求。 2）配筋和楼板厚度达不到设计要求施工中，由于钢筋配臵不符合要求、钢筋间距偏大和楼板厚度不符合设计要求，均会导致楼板开裂。严重时，由于施工中擅自减小配筋量，则会引起构件的安全问题。 3）钢筋保护层偏大施工浇注混凝土时为铺设架板，施工人员在钢筋上踩踏，致使上层钢筋的保护层厚度偏大，引起板面开裂。特别是负弯矩钢筋没有通长配臵时，裂缝往往会出现在负弯矩钢筋的端部，沿板边缘近似成直线发展。
现浇钢筋混凝土楼板裂缝成因 及防治 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：___________________ 日期：___________________
现浇钢筋混凝土楼板裂缝成因及防治 温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。 本文档可根据实际情况进行修改和使用。 现浇楼板裂缝是长期困扰建筑施工企业的一个难题, 也是居民住宅质量投诉常见问题。虽然理论认为, 现浇楼板裂缝是不可避免的现象, 这些裂缝一般被认为对使用无多大危害, 但在实际施工中仍有必要采取有效措施对其进行控制, 特别是避免有害裂缝的产生。本文分析现浇楼屋面板裂缝的形成原因, 并依据施工实践提出防治措施。 一、裂缝产生的原因 1.混凝土水灰比、塌落度过大, 或使用过量粉砂 混凝土强度值对水灰比的变化十_大的粉砂配制的混凝土收缩大, 抗拉强度低, 容易因塑性收缩而产生裂缝。泵送砼为了满足泵送条件：坍落度大, 流动性好, 易产生局部粗骨料少、砂浆多的现象, 此时, 砼脱水干缩时, 就会产生表面裂缝。 2.混凝土施工中过分振捣, 模板、垫层过于干燥 混凝土浇筑振捣后, 粗骨料沉落挤出水分、空气, 表面呈现泌水而形成竖向体积缩小沉落, 造成表面砂浆层, 它比下层混凝土有较大的干缩性能, 待水分蒸发后, 易形成凝缩裂缝。而模板、垫层在浇筑混凝土之间洒水不够, 过于干
Enhance the initiative and predictability of work safety, take precautions, and comprehensively solve the problems of work safety. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 2021新版浅论现浇楼面裂缝产生 的原因及其对策
2021新版浅论现浇楼面裂缝产生的原因及其 对策 导语：根据时代发展的要求，转变观念，开拓创新，统筹规划，增强对安全生产工作的主动性和预见性，做到未雨绸缪，综合解决安全生产问题。文档可用作电子存档或实体印刷，使用时请详细阅读条款。 摘要：本文分析了现浇楼板裂缝裂缝的种类及其特征，并针对裂缝产生的原因提出预防多层现浇楼面裂缝产生的各种防治措施。 关键词：现浇楼面；裂缝；防治对策 随着我国城市建设步伐加快，传统的预制楼板被现浇楼板代替，房屋的整体性，抗不均匀沉降性，结构安全性均有较大程度的提高，但也产生了楼面开裂的质量通病。虽说这些裂缝不影响房屋的结构安全，但影响美观，而且对房屋的抗渗性，耐久性也有影响，因而现浇板裂缝成为现阶段施工及监理最重视的质量通病之一。本文笔者结合多年来施工实践中的经验和教训，阐述了裂缝的种类及其特征，并从施工方面、材料原因方面分析了楼面裂缝的原因。提出了具体防治对策。 一、现浇楼面裂缝的种类及其特征 (一)现浇楼面裂缝的种类
结构裂缝。虽然现浇楼板承载力均能满足设计要求，但由于预制多孔板改为现浇板后，墙体刚度相对增大，楼板刚度相对减弱。因此在一些薄弱部位和截面突变处，往往容易产生一些结构性裂缝。例如：墙角应力集中处45°斜裂缝，板端负弯矩较大处的板面裂缝等。 温差裂缝。由于温度变化，混凝土热胀冷缩而形成的裂缝，此类裂缝一般集中在东西单元的房间以及屋面层和上部楼层的楼板。 收缩裂缝。混凝土在塑性收缩、硬化收缩、碳化收缩、失水收缩过程中易形成各种收缩裂缝。 (二)现浇楼面裂缝的特征 裂缝的位置取决于两个因素，一是约束，二是抗拉能力。对楼板来说，约束最大的位置在四个转角处。因为转角处梁或墙的刚度最大，它对楼板形成的约束也最大。同时沿外埔转角处因受外界气温影响，楼板成为收缩变形最大的部位。一般来说，楼板内配钢筋都按平行于楼板的两条相邻边而设置，也就是说，转角处夹角平分线方向的抗拉能力最为薄弱。故大多数板上缝都出现沿外墙转角处，而且45°斜向放射状。 二、现浇楼面发生裂缝的原因 混凝土水灰比、塌落度过大，或使用过量粉砂，这些都容易导致
楼板产生裂缝的原因以及防治措施 “原因分析一、常见原因 1、顶板支撑体系刚度不足，立杆顶部自由端过长； 2、赶工造成楼板上料过早，冲击荷载会产生结构性裂缝； 3、沿楼板预留洞口的劈裂裂缝； 4、冬施期间混凝土保温措施不到位，楼板受冻后堆载； 5、顶板木模采用废机油作脱模剂，容易污染顶板钢筋，减小混凝土对钢筋的握裹力； 6、机电管线预埋在顶板集中平行布置； 7、混凝土养护不到位，塑料布覆盖过早揭开且浇水时间不足，导致表面水分快速蒸发产生干缩裂缝；8、混凝土浇筑过程中有加水现象； 9、终凝前未进行二次抹面或不到位； 10、混凝土浇筑过程中未铺设临时性活动跳板。 二、其他可能原因 1、预拌混凝土中原材料不合格，如水泥安定性不符合要求； 2、水灰比过大； 3、混凝土浇筑前发生离析现象； 4、混凝土保护层控制不当； 5、后浇带处未设置独立支
撑体系，先拆后回顶，造成局部贯通裂缝。 “预防措施” 1、模板支撑系统必须经过计算，除满足强度要求外，还必须有足够的刚度和稳定性。将顶板支撑立杆上部自由端长度控制在400mm以内；对于层高超过5米的模板支撑体系必须按照规范要求增加水平及竖向剪刀撑，增加架体整体稳定性。 2、现浇板养护期间，当混凝土强度小于时，不得进行后续施工。当混凝土强度小于10Mpa时，不宜在现浇板上吊运、堆放重物。吊运、堆放重物时，应采取有效措施，减轻冲击； 3、楼板预留洞口四周考虑洞口加筋； 4、冬季施工加强混凝土保温养护措施，根据现场抗冻临界试块确定撤除保温时间，同时避免上料过早； 5、顶板木模应采用水性脱模剂； 6、楼板内埋置管线时，管线必须布置在上下钢筋网片之间，且不宜立体交叉穿越，确需立体交叉的，不应超过二层管线。线管在敷设时交叉布线处可采用线盒，同时在多根线管的集散处宜采用放射形分布，尽量避免紧密平行排列，以确保线管底部的混凝土浇筑顺利且振捣密实。当两根以上管并行时，沿管方向应增加φ4@150宽500mm的钢筋网片，做到在应力集中部位有双层布筋； 7、现浇板浇筑时，应振捣充分，在混凝土终凝前应进
一、常见原因 1、顶板支撑体系刚度不足，立杆顶部自由端过长；（结构性裂缝） 2、赶工造成楼板上料过早，冲击荷载会产生结构性裂缝；（结构性裂缝） 3、沿楼板预留洞口的劈裂裂缝；（结构性裂缝） 4、冬施期间混凝土保温措施不到位，楼板受冻后堆载；（结构性裂缝） 5、顶板木模采用废机油作脱模剂，容易污染顶板钢筋，减小混凝土对钢筋的握裹力；（非结构性裂缝） 6、机电管线预埋在顶板集中平行布置；（非结构性裂缝） 7、混凝土养护不到位，塑料布覆盖过早揭开且浇水时间不足，导致表面水分快速蒸发产生干缩裂缝；（非结构性裂缝） 8、混凝土浇筑过程中有加水现象；（非结构性裂缝） 9、终凝前未进行二次抹面或不到位；（非结构性裂缝） 10、混凝土浇筑过程中未铺设临时性活动跳板。（非结构性裂缝） 二、其它可能原因 1、预拌混凝土中原材料不合格，如水泥安定性不符合要求； 2、水灰比过大； 3、混凝土浇筑前发生离析现象； 4、混凝土保护层控制不当；
5、后浇带处未设置独立支撑体系，先拆后回顶，造成局部贯通裂缝。 预防措施 一、模板支撑系统必须经过计算，除满足强度要求外，还必须有足够的刚度和稳定性。将顶板支撑立杆上部自由端长度控制在400mm以内；对于层高超过5米的模板支撑体系必须按照规范要求增加水平及竖向剪刀撑，增加架体整体稳定性。 二、现浇板养护期间，当混凝土强度小于1.2Mpa时，不得进行后续施工。当混凝土强度小于10Mpa时，不宜在现浇板上吊运、堆放重物。吊运、堆放重物时，应采取有效措施，减轻冲击； 三、楼板预留洞口四周考虑洞口加筋； 四、冬季施工加强混凝土保温养护措施，根据现场抗冻临界试块确定撤除保温时间，同时避免上料过早； 五、顶板木模应采用水性脱模剂； 六、楼板内埋置管线时，管线必须布置在上下钢筋网片之间，且不宜立体交叉穿越，确需立体交叉的，不应超过二层管线。线管在敷设时交叉布线处可采用线盒，同时在多根线管的集散处宜采用放射形分布，尽量避免紧密平行排列，以确保线管底部的混凝土浇筑顺利且振捣密实。当两根以上管并行时，沿管方向应增加φ4@150宽500mm的钢筋网片，做到在应力集中部位有双层布筋； 七、现浇板浇筑时，应振捣充分，在混凝土终凝前应进行二次压抹，压抹后应及时覆盖和浇水养护； 八、预拌混凝土在运输、浇筑过程中，严禁随意加水；
现浇混凝土楼板裂缝产生原因与控制措施 在目前的建筑施工中，现浇混凝土楼板裂缝是长期困扰建筑施工的一个难题，特别是住宅工程楼板的裂缝发生后，往往会引起投诉、纠纷、以及索赔要求等。虽然理论认为，现浇混凝土楼板裂缝是难以避免的现象，但通过设计、施工等一系列严格的技术管理措施，减少和避免裂缝是完全可行的，实际上也有相当多的工程未发生肉眼可见的裂缝。影响楼板裂缝的因素多种多样，结合各项目实际情况，现就楼板裂缝产生原因进行分析，提出一些建议措施。 一、裂缝产生原因分析 1、混凝土收缩引起的收缩裂缝 引起裂缝的首要原因是混凝土的收缩。众所周知，混凝土在硬化过程中，由于水分蒸发，体积逐渐缩小，产生收缩，而板的四周由于受到支座的约束，不能自由伸展。而当混凝土的收缩所引起板的约束应力超过一定程度时，必然引起现浇板的开裂，开裂的部位往往产生在应力相对集中的地方，所以板的裂缝绝大多数产生在板角处，其走向与板的对角线相垂直。 2、温度应力引起的裂缝 地处亚热带，年均温度24℃左右，夏季温度比较高，极端最高温度可达40℃，而构筑物外表面温度可达50℃左右。夏天时，构筑物外墙面表面温度高于室内温度，外墙面在高温下发生受热膨胀作用，在纵横两个方向墙面的膨胀变形对楼板产生的牵拉力作用下，使得纵横两垛外墙夹角处的楼板呈现向外墙方向拉伸。当主拉应力大于混凝土极限抗拉强度时，造成楼板的转角处出现接近45°条形裂缝，因楼板与外墙体接触，板的上下面又均存在墙支承的约束，造成此类45°裂缝是上下贯穿的。此外，如果施工时气温较低，一到夏天，这种楼板裂缝更容易产生。
上述因素在设计上往往考虑不周全，特别是外墙面采用暗色饰面层易吸热量，此类裂缝更为常见。 3、设计方面原因 （1）在住宅卧室、起居室、电梯旁的平面形状不规则的凹角部位和开洞等位置，楼板的受力情况复杂，来自两方面的应力叠加而产生应力集中，就会产生大于混凝土抗拉强度的主拉应力，形成上下贯穿的裂缝。 （2）住宅平面长度与产生裂缝的关系。建筑物结构平面越长，由于建筑材料的收缩和温差引起变形影响，会出现墙体连同楼板的横向裂缝。 （3）现行规范侧重按强度考虑，而针对控制温度应力与混凝土收缩应力进行的配筋往往考虑不够。由于墙体变形会牵连楼板，使楼板在板角部位产生拉伸变形，按传统的概念在板角部位增加抵抗负弯矩钢筋的目的，只是考虑楼板在承重竖向荷载作用下弯曲变形，没考虑墙体或边梁对楼板的影响。所以，就算在端跨的板角增加了负弯矩钢筋或增加放射形配筋，但还是避免不了端部单元楼板板角的45°向裂缝。 （4）对具有预埋管的楼板在防止板裂缝的构造措施考虑不够。例如PVC管用多了，由于它与混凝土握固力非常小，PVC管密集部位的楼板出现“真空”，大大降低了板在抗弯时的计算高度。 4、施工方面原因 （1）浇筑混凝土时不按照施工顺序，随意留置施工缝，目前我公司楼板混凝土均采用泵送商品混凝土，坍落度较大，水分蒸发较快，初凝后未及时按要求进行养护，容易产生裂缝。 （2）支座处负筋下沉产生裂缝。在施工过程中由于施工工艺不当，致使支座处负筋下陷，保护层过大，固定支座变成塑性铰支座，使板上部沿梁支座处产生裂缝。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 2021新版现浇混凝土楼板裂缝处 理方案
2021新版现浇混凝土楼板裂缝处理方案导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 工程概况 1、根据《建筑工程抗震设防分类标准》，本工程抗震设防类别为标准设防类（丙类）。 2、本工程建筑结构的安全等级均为二级；设计使用年限均为50年。 3、本工程抗震设防烈度为8度，设计基本地震加速度值为0.2g，设计地震分组为第一组。场地类别为二类，特征周期为0.35s。 4、地震基础设计等级：乙级。 本工程主体主要为剪力墙结构，现浇剪力墙及楼板施工质量直接决定工程结构的安全性。为保证工程质量及工程质量创优目标的实现，依据《混凝土结构工程施工质量验收规范》（GB50204-2011）.《混凝土结构工程施工规范》（GB_50666-2011）以及本企业质量验收标准，针对施工中易出现的板裂缝，特编制本施工方案 1产生裂缝的原因
1.1未充分考虑温差和混凝土收缩特性,重点部位(阳角等处)配筋量不足导致裂缝。 现浇钢筋混凝土楼板裂缝最常见、发生最多的是房屋四周阳角附近,即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发 生45度左右的楼地面斜角裂缝,其原因主要是温差和混凝土的收缩特性双重作用所引起的,从设计角度看,现行设计规范侧重于按强度考虑,未充分考虑温差和混凝土收缩特性等因素,板角处配筋量不足。而房屋的四周阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束,不能自由伸缩,当混凝土的收缩所引起现浇板的约束应力超过一定限度时,势必引起现浇板配筋薄弱处开裂,而且裂缝部位多发生在应力比较集中的板角处。 1.2凝土质量和性能不达标,坍落度过大、使用低性能外掺济,导致裂缝. 泵送商品混凝土坍落度大,流动性好,但也易产生局部粗骨料少、砂浆多的现象,加之商品砼厂商为降低价格和成本使用低档原材料忽 视了混凝土的品质,导致性能下降。混凝土强度值对水灰比的变化十分敏感,基本上是水和水泥计量变动对强度影响的叠加。因此,水、水泥、外掺混合材料、外加剂溶液的计量偏差,将直接影响混凝土的强度。而
现浇钢筋混凝土楼板裂缝的成因及防治 发表时间：2008-12-17T15:42:48.543Z 来源：《中小企业管理与科技》供稿作者：刘磊王礼辉[导读] 摘要：最近，“住宅楼浇楼板裂缝问题”成为居民住宅质量投拆热点。在处理投诉中，我们发现大部分裂缝表现为：表面龟裂，纵向、横向裂缝以及斜向裂缝。虽然，这些裂缝一般被认为对使用无多大危害，但在实际施工中仍有必要对其进行有效控制。特别是避免有害裂缝的产生。本文主要从施工操作方面来剖析裂缝的成因，探讨施工中具体的防治措施。 摘要：最近，“住宅楼浇楼板裂缝问题”成为居民住宅质量投拆热点。在处理投诉中，我们发现大部分裂缝表现为：表面龟裂，纵向、横向裂缝以及斜向裂缝。虽然，这些裂缝一般被认为对使用无多大危害，但在实际施工中仍有必要对其进行有效控制。特别是避免有害裂缝的产生。本文主要从施工操作方面来剖析裂缝的成因，探讨施工中具体的防治措施。 关键词：楼板裂缝结构加固 一、裂缝产生的原因 混凝土水灰比、塌落度过大，或使用过量粉砂 混凝土强度值对水灰比的变化十分敏感，基本上是水和水泥计量变动对强度影响的叠加。因此，水、水泥、外掺混合材料、外加剂溶液的计量偏差，将直接影响混凝土的强度。而采用含泥量大的粉砂配制的混凝土收缩大，抗拉强度低，容易因塑性收缩而产生裂缝。泵送砼为了满足泵送条件：坍落度大，流动性好，易产生局部粗骨料少、砂浆多的现象，此时，砼脱水干缩时，就会产生表面裂缝。 混凝土施工中过分振捣，模板、垫层过于干燥 混凝土浇筑振捣后，粗骨料沉落挤出水分、空气，表面呈现泌水而形成竖向体积缩小沉落，造成表面砂浆层，它比下层混凝土有较大的干缩性能，待水分蒸发后，易形成凝缩裂缝。而模板、垫层在浇筑混凝土之间洒水不够，过于干燥，则模板吸水量大，引起混凝土的塑性收缩，产生裂缝。混凝土浇捣后过分抹干压光和养护不当 过度的抹平压光会使混凝土的细骨料过多地浮到表面，形成含水量很大的水泥浆层，水泥浆中的氢氧化钙与空气中二氧化碳作用生成碳酸钙，引起表面体积碳水化收缩，导致混凝土板表面龟裂。而养护不当也是造成现浇混凝土板裂缝的主要原因。过早养护会影响混凝土的胶结能力。过迟养护，由于受风吹日晒，混凝土板表面游离水分蒸发过快，水泥缺乏必要的水化水，而产生急剧的体积收缩，此时混凝土早期强度低，不能抵抗这种应力而产生开裂。特别是夏、冬两季，因昼夜温度大，养护不当最易产生温差裂缝。 楼板的弹性变形及支座处的负弯矩 施工中在混凝土未达到规定强度，过早拆模，或者在混凝土未达到终凝时间就上荷载等。这些因素都可直接造成混凝土楼板的弹性变形，致使砼早期强度低或无强度时，承受弯、压、拉应力，导致楼板产生内伤或断裂。施工中不注意钢筋的保护，把板面负筋踩弯等，将会造成支座的负弯矩，导致板面出现裂缝。此外，大梁两侧的楼板不均匀沉降也会使支座产生负弯矩造成横向裂缝。 后浇带施工不慎而造成的板面裂缝 为了解决钢筋混凝土收缩变形和温度应力，规范要求采用施工后浇带法，有些施工后浇带不完全按设计要求施工，例如施工未留企口缝；板的后浇带不支模板，造成斜坡搓；疏松混凝土未彻底凿除等都可能造成板面的裂缝。 二、裂缝的预防措施 １、严格控制混凝土施工配合比。根据混凝土强度等级和质量检验以及混凝土和易性的要求确配合比。严格控制水灰和水泥用量。选择级配良好的石子，减小空隙率和砂率以减少收缩量，提高混凝土抗裂强度。 值得注意的是近十几年来，我国一些城市为实现文明施工，提高设备利用率，节约能源，都采用商品混凝土。因此加强对商品混凝土进行塌落度的检查是保证施工质量的重要因素。 ２、在混凝土浇捣前，应先将基层和模板浇水湿透，避免过多吸收水分，浇捣过程中应尽量做到既振捣充分又避免过度。３、混凝土楼板浇筑完毕后，表面刮抹应限制到最小程度，防止在混凝土表面撒干水泥刮抹。并加强混凝土早期养护。楼板浇筑后，对板面应及时用材料覆盖、保温，认真养护，防止强风和烈日曝晒。 ４、严格施工操作程序，不盲目赶工。杜绝过早上砖、上荷载和过早拆模。在楼板浇捣过程中更要派专人护筋，避免踩弯面负筋的现象发生。通过在大梁两侧的面层内配置通长的钢筋网片，承受支座负弯矩，避免因不均匀沉降而产生的裂缝。 ５、施工后浇带的施工应认真领会设计意图，制定施工方案，杜绝在后浇处出现混凝土不密实、不按图纸要求留企口缝，以及施工中钢筋被踩弯等现象。同时更要杜绝在未浇注混凝土前就将部分模板、支柱拆除而导致梁板形成悬臂，造成变形。 三、裂缝的处理方法 １、对于一般混凝土楼板表面的龟裂，可先将裂缝清洗干净，待干燥后用环氧浆液灌缝或用表面涂刷封闭。施工中若在终凝前发现龟裂时，可用抹压一遍处理。２、其它一般裂缝处理，其施工顺序为：清洗板缝后用1:2或1:1水泥砂浆抹缝，压平养护。 ３、当裂缝较大时，应沿裂缝凿八字形凹槽，冲洗干净后，用1:2水泥砂浆抹平，也可以采用环氧胶泥嵌补。４、当楼板出现裂缝面积较大时，应对楼板进行静载试验，检验其结构安全性，必要时可在楼板上增做一层钢筋网片，以提高板的整体性。５、通长、贯通的危险结构裂缝，裂缝宽度大于0.3mm的，采用结构胶粘扁钢加固补强。板缝用灌缝胶高压灌胶。
钢筋混凝土的裂缝是不可避免的，其微观裂缝是由本身物理力学性质决定的，但它的有害程度是可以控制的，有害程度的标准是根据使用条件决定的。目前世界各国的规定不完全一致，但大致相同。如从结构耐久性要求、承载力要求及正常使用要求，最严格的允许裂缝宽度为0.1mm。近年来，许多国家已根据大量试验与泵送混凝土的经验将其放宽到0.2mm。当结构 年处的环境正常，保护层厚度满足设计要求，无侵蚀介质，钢筋混凝土裂缝宽度可放宽至0 .4m m ；在湿气及土中为0 . 3m m ；在海水及干湿交替中为0 . 1 5m m 。沿钢筋的顺筋裂缝有害程度高， 必须处理。下面就结合工作实际，对钢筋混凝土现浇板裂缝的原因及防治进行分析研究。 1 钢筋混凝土现浇板裂缝原因的分析通常情况下，现浇板裂缝一般表现为：不规则、不连贯表面微裂缝；表面龟裂、纵向、横向裂缝以及斜向裂缝。究其原因，主要有施工、设计及混凝土原材料等方面的原因，以下将逐一具体分析。 1.1 混凝土原材料质量方面 1.1.1 水泥凝结或膨胀不正常，如水泥安定性不稳定，水泥中含有生石灰或氧化镁，这些成分在和水化合后产生体积膨胀，产生裂缝。 1.1.2 如果骨料中含泥量过多，则随着混凝土的干燥，会产生不规则的网状裂缝。 1.1.3 碱－骨料反应：蛋白质、安山岩、玄武岩、辉绿岩、千枚岩等碱性骨料有可 能与碱性很强的水泥起化学反应，生成有膨胀能力的碱－硅凝胶而引起混凝土膨胀破坏，产生裂缝。 1.1.4 水灰比、坍落度过大，或使用过量粉砂混凝土强度值对水灰比变化十分敏感，基本上是水和水泥计量变动对强度影响的叠加。因此，水、水泥、外渗混合材料外加剂溶液的计量偏差，将直接影响混凝土的强度。而采用含泥量大的粉砂配置的混凝土收缩大，抗拉强度低，容易因塑性收缩而产生裂缝，泵送混凝土为了满足泵送条件，坍落度大，流动性好，易产生局部粗骨料少、砂浆多的现象，此时，混凝土脱水干缩时，就会产生表面裂缝。 1.2 施工质量方面 1.2.1 混凝土施工过分振捣，模板、垫层过于干燥的混凝土浇筑振捣后，粗骨料沉落挤出水分、空气，表面呈现泌水而形成竖向体积缩小沉落，造成表面砂浆层，它比下层混凝土有较大的干缩性能，待水分蒸发后，易形成凝缩裂缝。而模板、垫层在浇筑混凝上之间洒水不够，过于干燥，则模板吸水量大，引起混凝土的塑性收缩，产生裂缝。 1.2.2 混凝土浇捣后过分抹干压光会使混凝土的细骨料过多地浮到表面，形成含水 量很大的水泥浆层，水泥浆中的氢氧化钙与空气中二氧化碳作用生成碳酸钙，引起表面体积 碳水化收缩，导致混凝土板表面龟裂。 1.2.3 施工工艺不当引起：在施工过程中由于施工工艺不当，致使支座处负筋下陷，保护层过大，固定支座变成塑性铰支座，使板上部沿梁支座处产生裂缝。楼板的弹性变形及支座处的负弯矩施工中在混凝土未达到规定强度，过早拆模，或者在混凝土未达到终凝时间就上荷载，造成混凝土楼板的弹性变形，致使砼早期强度低或无强度时，承受弯、压、拉应力，导致楼板产生内伤或断裂；大梁两侧的楼板不均匀沉降也会使支座产生负弯矩造成横向裂缝。 1.2.4 后浇带施工不慎而造成的板面裂缝：为了解决钢筋混凝土收缩变形和温度应力，规范要求采用施工后浇带法，有些施工后浇带不完全按设计要求施工，例如施工未留好施工缝；板的后浇带不支模板，造成斜坡槎；疏松混凝土未彻底凿除等都可能造成板面的裂缝。 1.2.5 楼面垫层铺设的暗装水管、电线套管铺设不当，如水管、电线套管铺设不够牢靠、集中铺设、上下交叠铺设致使水管、电线套管上皮在垫层厚度1/3 以内，保护层厚度不足都可能造成板面沿管线长度方向产生裂缝。 1.2.6 混凝土的收缩（温度裂缝）：众所周知，混凝土引起收缩的原因，在硬化初期主要是由于水泥的水化作用，形成一种新的水泥结晶体，这种结晶体化合物较原材料体积小，因而引起
现浇混凝土板开裂宽度规范要求值 一、裂缝的形态与发生部位 裂缝形态呈上宽下窄形式，或肉眼只观察到上部裂缝，下部没有缝，但浇水试验，渗水轨迹清晰。裂缝呈现一定的规律性，即大开间多、小开间少；南向房间多、北向房间少；底层多、上层逐渐减少；进深方向多、开间方向少；条形楼中间单元多，边单元少。 裂缝深度多为贯通裂缝和纵深裂缝，少部分为表面裂缝和浅层裂缝。裂缝宽度在0.1毫米?0.5 毫米居多，个别的大于0.5毫米，或只有0.05毫米。 裂缝主要发生部位有：现浇楼板跨中，沿进深通长方向；沿负弯矩筋边缘，进深方向；模板四角45度折角处；沿电线管预埋方向；施工缝处。 二、裂缝的成因分析 裂缝具有较明显的规律性和普遍性，是目前在工程结构领域中一个相当普遍的问题。大量的调查 与实测研究证明，90%以上的裂缝是由变形作用引起的，在变形作用中，主要是温度变形和收缩变形引起
的。由于这两种变形受到约束超过混凝土的抗拉强度，导致裂缝产生。 1.温度应力产生的温度裂缝。水泥水化过程中 产生大量的热量，每克水泥约放出50.2卡的热量，从而使混凝土内部温度升高，在浇筑温度的基础上通长升高35C,如果使施工规范规定的最高浇筑温度28C，则可使混凝土内部温度达到60C多度，因为混凝土内部与表面的散热条件不同，所以中心温度高，形成温度梯度，造成温度应力。当这种温度应力超过混凝土的内外约束力（包括混凝土抗拉强度）时，就会产生裂缝。一般认为，混凝土的内外温差超过25C，极易产生温度裂缝，这种裂缝出现在混凝土浇筑后的3?5天，初期出现的裂缝很细，随着时间的发展而继续扩大，甚至达到贯穿的情 况。 2.塑性收缩裂缝。造成混凝土塑性收缩裂缝的主要原因是混凝土在塑性状态时混凝土表面失水过快造成的，经常发生在混凝土板或表面积较大的墙面上，一般长度大约0.2?2米，宽度为1?5毫米,从外观分为无
钢筋混凝土现浇楼板裂缝原因分析 与防治措施 住宅工程质量通病防治工作是提高住宅工程质量的有效途径，多年来我公司积极参加南京市组织的住宅工程质量无通病活动，其中对防治钢筋混凝土现浇楼板裂缝进行了QC小组攻关活动，取得了一些成果。通过总结和分析住宅工程建设中钢筋混凝土现浇楼板裂缝的现状和成因，系统地制订相应的防治措施，以期有效地控制这一住宅工程质量通病。 一．现浇楼板裂缝分析 1．混凝土材料特性方面 1.1混凝土材料特性 混凝土是一种非均匀的脆性材料，它由骨料、水泥、水及存留其中的气体组成。在温度、湿度变化及硬化产生的体积变形下，由于各组成材料变形不一致，在混凝土内部产生微细裂缝。随着荷载作用、温差和干缩变化，裂缝长度、宽度和数量均有相应增加。 1.2 水泥 混凝土的强度主要决定于水泥石的强度及其与骨料表面的粘结强度。混凝土的收缩也有很大部分来源于水泥石的收缩，因此，水泥对混凝土的收缩影响很大，主要包括水泥的品种、细度和用量三个方面。水泥种类不同，混凝土收缩也不同。水泥细度越细，混凝土收缩越大，特别是早期收缩与水泥的细度关系更大。水泥用量越多，混凝土的收缩越大。另外，更重要的是水泥安定性不良，将使水泥凝结硬化后产生体积膨胀，从而引起不均匀的体积变化使硬化水泥石开裂。所以水泥必须安定性检验合格方可投入使用。
1.3 骨料（包括细骨料砂子） 骨料在混凝土中收缩值较小，但骨料质量与混凝土的收缩影响较大。这种关系主要是由粗骨料的弹性模量决定的，粗骨料的弹性模量越低，其收缩越大。各种骨料产生的混凝土收缩排序为：砂岩＞板岩＞花岗岩＞石灰岩＞石类岩。粗骨料的级配对混凝土收缩影响较大，其根本原因是粗骨料的级配与水泥用量有关，当采用较小粒径的骨料或采用针片状含量较多的骨料或当颗粒级配较差时，粗骨料中的空隙较多，一方面混凝土强度有所降低，需要较多的细骨料和胶凝材料填充，另一方面水泥用量和水用量也较大，从而使混凝土收缩相应增大。另外，砂的细度和砂率过大，也就是粗骨料用量较少对混凝土裂缝影响是众所周知的，究其原因砂子过细，砂率过大，仍然是其表面积大需要较多的水泥等胶凝材料包裹，也由此带来水泥用量和用水量的增加，随之混凝土中孔隙和毛细孔增多，使混凝土的收缩增大，从而也增大了裂缝产生的机会。 1.4 水灰比、坍落度及其他 混凝土强度值对水灰比的变化十分敏感，在水泥强度等级相同情况下，水灰比愈小水泥石强度愈高，与骨料的粘结力也愈大，混凝土强度也愈高。但水灰比又不宜太小，否则将影响强度的发展。混凝土的收缩来源于水泥石的收缩，水灰比大，收缩大，所以较高的水灰比可能会有两种影响：养护前期，孔隙水处于饱和阶段，收缩量小，但是后期如果养护条件恶化，导致孔隙水丧失过快，相反会引起混凝土收缩量的增大。混凝土坍落度大，流动性好，易产生局部粗骨料少，砂浆多的现象，此时混凝土脱水干缩时，就会产生表面裂缝。另外，不同外加剂或掺和料对混凝土收缩也有不同的影响。目前对砂石骨料中的含泥量重视不够。因为砂、石含泥量超过了标准，不仅降低强度，也会使混凝土产生裂缝。据资料介绍，当砂石总含泥量超过4%时，每超一个百分点则强度就降低5%以上，对混凝土裂缝也就更为不利。
网络教育学院本科生毕业论文（设计） 题目：论现浇楼板裂缝产生的原因分析及防治措施学习中心：辽宁沈阳奥鹏学习中心2 层次：本科 专业：土木工程 年级： 2007 年秋季 学号：077DG0320002 学生：左雪辉 指导教师：尤志国 完成日期： 2010 年 01月 23 日
内容摘要 现浇混凝土楼板结构整体性好、安全性能高，但楼板裂缝问题一直困扰着混凝土的质量，因此，我们在广泛应用现浇混凝土楼板结构的同时，也要从多方面分析裂缝产生的原因，从而将其控制在无害范围之内。本从着重从裂缝产生的部位，裂缝产生的原因等方面进行阐述，并针对上述原因提出相应的控制措施，从而保证混凝土的质量。另外还举例进行分析，以供大家参考。 关键词：现浇楼板易发部位裂缝原因分析控制措施
目录 内容摘要 (Ⅰ) 目录 (Ⅱ) 前言 (1) 第一章概述 (2) 1 现浇楼板裂缝现状 (2) 2 现浇楼板裂缝的易发生部位 (3) 第二章现浇楼板裂缝产生的原因分析 (4) 1设计方面因素 (4) 2材料方面因素 (4) 3施工方面因素 (5) 第三章对现浇楼板裂缝采取的控制措施 (7) 1重点加强楼面上层钢筋网的有效保护措施 (7) 2预埋线管处的裂缝防治 (8) 3材料吊卸区域的楼面裂缝防治 (8) 4加强对楼面砼的养护 (9) 5加强对混凝土原材料和施工工艺的控制 (9) 第四章对现浇楼板裂缝的处理 (11) 1一般裂缝的处理 (11) 2较大裂缝的处理 (11) 第五章应用实例 (12) 1 应用实例一：沈阳某高层住宅工程楼板裂缝分析和处理措施 (14) 2应用实例二：沈阳某住宅小区工程楼板裂缝分析和处理措施 (12) 结束语 (16) 参考文献 (17)
楼面裂缝的产生原因和重点防治措施 周向锋 夏明建 南通新华建筑集团有限公司 邮编：226300 【摘要】楼面裂缝是较难克服的质量通病之一，本文从施工、设计、材料角度分析裂缝产生的原因并提出相应的防治和处理措施。 【关键词】四周阳角裂缝 楼面裂缝 防治措施 全现浇钢筋混凝土楼、屋面板的裂缝，是目前较难克服的质量通病之一，特别是住宅工程楼板的裂缝发生后，往往会引起投诉、纠纷、以及索赔要求等。现结合我公司所承建的无锡国信世家项目工程的大量实践施工经验和教训以及裂缝的防治处理，重点介绍以施工为主、兼顾设计和材料原因分析楼面裂缝的综合性防治及具体措施。 1 设计中的重点加强部位 从住宅工程现浇楼板裂缝发生的部位分析，最常见、最普遍和数量最多的是房屋四周阳角处（含平面形状突变的凹口房屋阳角处）的房间在离开阳角１米左右，即在楼板的分离式配筋的负弯矩筋以及角部放射筋末端或外侧发生45°左右的楼地面斜角裂缝，此通病在现浇楼板的任何一种类型的建筑中都普遍存在。其原因主要是砼的收缩特性和温差双重作用所引起的，并且越靠近屋面处的楼层裂缝往往越大。从设计角度看，现行设计规范侧重于按强度考虑，未充分按温差和混凝土收缩特性等多种因素作综合考虑，配筋量因而达不到要求。而房屋的四周阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束，限制了楼面板砼的自由变形，因此在温差和砼收缩变化时，板面在配筋薄弱处（即在分离式配筋的负弯矩筋和放射筋的未端结束处）首先开裂，产生45°左右的斜角裂缝。虽然楼地面斜角裂缝对结构安全使用没有影响，但在有水源等特殊情况下会发生渗漏缺陷，容易引起住户投诉，是裂缝防治的重点。根据上面的原因分析，我认为可以建议业主和设计单位对四周的阳角处楼面板配筋进行加强，负筋不采用分离式切断，改为沿房间（每个阳角仅限一个房间）全长配置，并且适当加密加粗。实践证明，凡采纳或按上述设计的房屋，基本上不再发生45°斜角裂缝，已能较满意地解决好楼板裂缝中数量最多的主要矛盾，效果显著。 对于外墙转角处的放射形钢筋，根据实践检验，认为作用较小。其原因是放射形钢筋的长度一般不大（约1.2m 左右），当阳角处的房间在不按双层双向钢筋加密加强而仍按分离式设置构造负弯矩短筋时，45 °的斜向裂缝仍
楼板裂缝原因分析及对策 1、有规则裂缝 1）、楼板渗漏呈比较规则的网状结构，与结构楼板中钢筋网位置基本吻合； 施工原因：楼面浇捣完成后，钢筋、钢管等荷载上的太早，造成楼板震动，导致混凝土与钢筋之间握裹不严密； 主体阶段应严格控制施工进度，楼板浇捣完成后至少24小时后上荷载；且荷载堆放位置采用方木或者槽钢保护；（主楼抢进度，最快一次5天一层，应适当放慢进度；） 2）、沿安装管线走向渗漏 原因： 设计方面：板钢筋采用分离式配筋，板中部位无上皮钢筋，不利于裂缝控制 施工方面：PVC管与混凝土粘结力不强，施工中应采用扎丝与钢筋绑扎牢固，且在单层配筋的部位建议采用钢板网加强；最好采用KBG管，与混凝土结合紧密。 3）、支模方法不当，且拆模方式不对等原因造成渗漏 施工原因：几处渗漏位置是梁侧模，支模时候采用铁丝拉结，且拆模时直接用撬棍撬铁丝，造成铁丝处混凝土松动； 尽量不要采用铁丝直接穿楼板的方式来固定模板，实在难以避免的，应在拆模时用钳子剪，不能撬； 4）、楼板放线孔等预留孔洞位置裂缝 施工原因：原主体施工时楼板预留放线方孔，封堵时施工不细致导致新老混凝土之间裂缝，渗漏； 放线孔封闭时周边应凿毛，清理干净后套浆，掺微膨胀剂封堵，并浇水养护； 2、无规则裂缝 设计因素：楼板钢筋采用I级钢，施工中踩踏变形较多，且很难调整，造成局部楼板上部保护层偏厚，容易出现裂缝，建议采用II级钢；适当加密钢筋间距，小于150mm。板的四个阳角及结构不规则的位置增加放射筋。 材料因素：商品混凝土的配合比等也会影响裂缝的产生；供货前严格审查混凝土配合比；控制石子（粒径5-40mm）、砂（不得细砂）含泥量，适当采用粉煤灰、减水剂等外加剂，降低水泥用量，减少水化热，避免温度收缩裂缝。 施工原因：施工中的混凝土振捣、养护、抹面时间、上荷载的时间等等会影响裂缝产生。 混凝土浇捣完成，12小时内采用薄膜覆盖，确保水分不流失，不需在终凝前的二次抹面； 板上皮钢筋施工后，应做好荷载控制，避免梁、板钢筋重压下变形，导致保护层过厚。楼板内电线管应绑扎牢固，不得过于集中，管边至少2.5cm确保混凝土握裹。
