全数字锁相环原理及应用 2011年11月18日 摘要：锁相环是一种相位负反馈系统，它能够有效跟踪输入信号的相位。随着数字集成电路的发展，全数字锁相环也得到了飞速的发展。由于锁相精度和锁定时间这组矛盾的存在使得传统的全数字锁相环很难在保证锁定时间的情况下保证锁定精度。鉴于此，本文对一些新结构的全数字锁相环展开研究，并用VHDL语言编程，利用FPGA仿真。 为解决软件无线电应用扩展到射频，即射频模块软件可配置的问题和CMOS工艺中由于电压裕度低、数字开关噪声大等因素,将射频和数字电路集成在一个系统中设计难度大的问题，本文尝试提出数字射频的新思路。全数字锁相环是数字射频中最重要的模块之一，它不仅是发射机实现软件可配置通用调制器的基础，还是为接收机提供宽调频范围本振信号的基础。本文针对数字射频中的数字锁相环的系统特性以及其各重要模块进行了研究。 关键词：全数字锁相环；锁定时间；锁定精度；PID控制；自动变模控制；数控振荡器；时间数字转换器；数字环路滤波器；FPGA； Principle and Application of all-digital phase-locked loop Abstract: Phase-Locked Loop is a negative feedback system that can effectively track the input signal’s phase. With the development of digital integrated circuits, all-digital phase-locked loop has also been rapidly developed. Because of the contradiction between the existence of phase-locked precision and phase-locked time, it makes the traditional all-digital phase-locked loop difficult to ensure the lock time meanwhile as well as phase-locked precision. So some new structures of all-digital phase-locked loop are analyzed in this paper and programmed in VHDL language with simulation under FPGA. In order to extend the application from radio to RF, which including RF modules software configurable problems and the difficulty to integrate RF and digital circuit in one system due to some factors contain the low voltage and large noise of the digital switches etc. This paper will try to put out a new thought for digital RF. All-digital phase-locked loop is one of the most important modules in digital RF. It is not only the foundation of transmitter which can be realized by software configurable general modulator, but also the foundation of receiver which can be provided wide range of local vibration signal. This paper particularly makes a study of the system character of tall-digital phase-locked loop and its vital modules. Keywords: ADPLL; Locked time; Locked precision; PID control; Auto modulus control; DCO;TDC; Digital Loop Filter; 1. 引言 锁相环路是一种反馈控制电路,锁相环的英文全称是Phase-Locked Loop，简称PLL。目前锁相环在通信、信号处理、调制解调、时钟同步、频率综合和自动化控制等领域应用极为广泛，已经成为各种电子设备中不可缺少的基本部件。随着电子技术向数字化方向发展，需要采用数字方式实现信号的锁相处理。因此，对全数字锁相环的研究和应用得到了越来越多的关注。虽然锁相环(PLL)技术已经有了半个多世纪的发展，但是其应用领域也在不断扩大，随着高新科技的发展，使得它的性能需要不断地改进和提高，因此，锁相环的设计与分析也成立集成电路设计者的热点。设计者们也不断提出了新的锁相环结构[1-3]，以适应不同场合的需求。
物联网是新一代信息技术的重要组成部分。物联网的英文名称叫“The Internet of things”。顾名思义，物联网就是“物物相连的互联网”。这有两层意思：第一，物联网的核心和基础仍然是互联网，是在互联网基础上的延伸和扩展的网络；第二，其用户端延伸和扩展到了任何物体与物体之间，进行信息交换和通信。因此，物联网的定义是：通过射频识别（RFID）、红外感应器、全球定位系统、激光扫描器等信息传感设备，按约定的协议，把任何物体与互联网相连接，进行信息交换和通信，以实现对物体的智能化识别、定位、跟踪、监控和管理的一种网络。 物联网 .定义/特征 内涵 英文名：Internet of Things（IOT），也称为Web of Things。 物联网是指通过各种信息传感设备，如传感器、射频识别（RFID）技术、全球定位系统、红外感应器、激光扫描器、气体感应器等各种装置与技术，实时采集任何需要监控、连接、互动的物体或过程，采集其声、光、热、电、力学、化学、生物、位置等各种需要的信息，与互联网结合形成的一个巨大网络。其目的是实现物与物、物与人，所有的物品与网络的连接，方便识别、管理和控制。 特征 和传统的互联网相比，物联网有其鲜明的特征。 首先，它是各种感知技术的广泛应用。物联网上部署了海量的多种类型传感器，每个传感器都是一个信息源，不同类别的传感器所捕获的信息内容和信息格式不同。传感器获得的数据具有实时性，按一定的频率周期性的采集环境信息，不断更新数据。 其次，它是一种建立在互联网上的泛在网络。物联网技术的重要基础和核心仍旧是互联网，通过各种有线和无线网络与互联网融合，将物体的信息实时准确地传递出去。在物联网上的传感器定时采集的信息需要通过网络传输，由于其数量极其庞大，形成了海量信息，在传输过程中，为了保障数据的正确性和及时性，必须适应各种异构网络和协议。 还有，物联网不仅仅提供了传感器的连接，其本身也具有智能处理的能力，能够对物体实施智能控制。物联网将传感器和智能处理相结合，利用云计算、模式识别等各种智能技术，扩充其应用领域。从传感器获得的海量信息中分析、加工和处理出有意义的数据，以适应不同用户的不同需求，发现新的应用领域和应用模式。 “物”的涵义 这里的“物”要满足以下条件才能够被纳入“物联网”的范围： 1、要有相应信息的接收器； 2、要有数据传输通路； 3、要有一定的存储功能； 4、要有CPU； 5、要有操作系统； 6、要有专门的应用程序； 7、要有数据发送器； 8、遵循物联网的通信协议； 9、在世界网络中有可被识别的唯一编号。 “中国式”定义 物联网(Internet of Things)指的是将无处不在（Ubiquitous）的末端设备（Devices）和设施（Facilities），包括具备“内在智能”的传感器、移动终端、工业系统、楼控系统、家庭智能设施、视频监控系统等、和“外在使能”(Enabled)的，如贴上RFID的各种资产（Assets）、
实验二 数字锁相环实验 一、实验原理和电路说明 在电信网中，同步是一个十分重要的概念。同步的种类很多，有时钟同步、比特同步等等，其最终目的使本地终端时钟源锁定在另一个参考时钟源上，如果所有的终端均采用这种方式，则所有终端将以统一步调进行工作。 同步的技术基础是锁相，因而锁相技术是通信中最重要的技术之一。锁相环分为模拟锁相环与数字锁相环，本实验将对数字锁相环进行实验。 B C A H G F E D 本地时钟14336KHz 外部测试64KHz 倍频 ÷63 ÷64 ÷65 ÷28 ÷4 延时10ns 采样1 采样2 UM01：FPGA TPMZ03 TPMZ05 图2.2.1 数字锁相环的结构 TPMZ04 TPMZ02 ÷8 TPMZ01 数字锁相环的结构如图2.2.1所示，其主要由四大部分组成：参考时钟、多模分频器（一般为三种模式：超前分频、正常分频、滞后分频）、相位比较（双路相位比较）、高倍时钟振荡器（一般为参考时钟的整数倍，此倍数大于20）等。数字锁相环均在FPGA 内部实现，其工作过程如图2.2.2所示。
A ：14336KHz B ：448KHz C ：64KHz E ：16KHz F ：16KHz 000111011/631/641/651/64 D ：16KHz (G, H) 可变分频器分频数 T1时刻 T2时刻 T3时刻 T4时刻 图2.2.2 数字锁相环的基本锁相过程与数字锁相环的基本特征 在图2.2.1，采样器1、2构成一个数字鉴相器，时钟信号E 、F 对D 信号进行采样，如果采样值为01，则数字锁相环不进行调整（÷64）；如果采样值为00，则下一个分频系数为（1/63）；如果采样值为11，则下一分频系数为（÷65）。数字锁相环调整的最终结果使本地分频时钟锁在输入的信道时钟上。 在图2.2.2中也给出了数字锁相环的基本锁相过程与数字锁相环的基本特征。在锁相环开始工作之前的T1时该，图2.2.2中D 点的时钟与输入参考时钟C 没有确定的相关系，鉴相输出为00，则下一时刻分频器为÷63模式，这样使D 点信号前沿提前。在T2时刻，鉴相输出为01，则下一时刻分频器为÷64模式。由于振荡器为惯性方式，因而在T3时刻，鉴相输出为11，则下一时刻分频器为÷65模式，这样使D 点信号前沿滞后。这样，可变分频器不断在三种模式之间进行切换，其最终目的使D 点时钟信号的时钟沿在E 、F 时钟上升沿之间，从而使D 点信号与外部参考信号达到同步。 在该模块中，各测试点定义如下： 1、 TPMZ01：本地经数字锁相环之后输出时钟（56KHz ） 2、 TPMZ02：本地经数字锁相环之后输出时钟（16KHz ） 3、 TPMZ03：外部输入时钟÷4分频后信号（16KHz ） 4、 TPMZ04：外部输入时钟÷4分频后延时信号（16KHz ） 5、 TPMZ05：数字锁相环调整信号 注：以上测试点通过JM05测试头引出，测量时请在测试引出板上进行。JM05的排列如下图所示：
数字锁相环介绍
————————————————————————————————作者：————————————————————————————————日期：

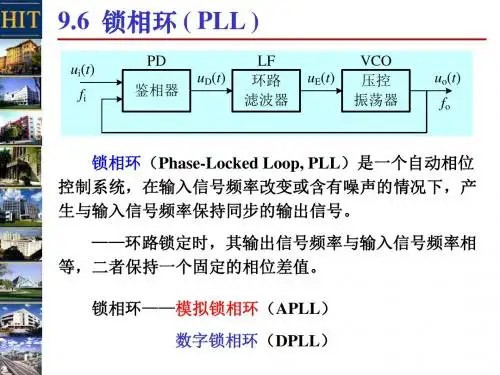

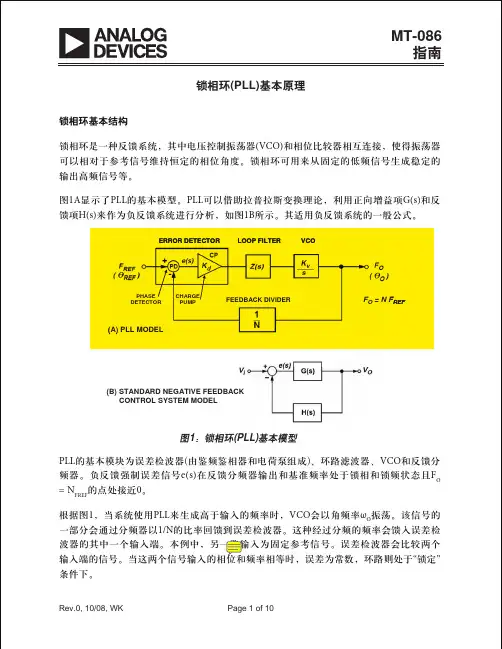

数字锁相环试验讲义 一、锁相环的分类 模拟、数字如何定义？何谓数字锁相环。是指对模拟信号进行采样量化之后（数字化）的“数字信号”的处理中应用的锁相环，还是指的对真正的“数字信号”如时钟波形进行锁定的锁相环？ 二、数字锁相环的实际应用 欲成其事，先明其义。 现代数字系统设计中，锁相环有什么样的作用。 1）在ASIC设计中的应用。 主要应用领域：窄带跟踪接收；锁相鉴频；载波恢复；频率合成。 例一：为了达到ASIC设计对时钟的要求,许多工程师都在他们的设计中加入了锁相环(PLL)。PLL有很多理想的特性，例如可以倍频、纠正时钟信号的占空比以及消除时钟在分布中产生的延迟等。这些特性使设计者们可以将价格便宜的低频晶振置于芯片外作为时钟源，然后通过在芯片中对该低频时钟源产生的信号进行倍频来得到任意更高频率的内部时钟信号。同时，通过加入PLL，设计者还可以将建立-保持时间窗与芯片时钟源的边沿对齐，并以此来控制建立-保持时间窗和输入时钟源与输出信号之间的延迟。 2）在信号源产生方面的应用 例二：由于无线电通信技术的迅速发展，对振荡信号源的要求也在不断提高。不但要求它的频率稳定度和准确度高，而且要求能方便地改换频率。实现频率合成有多种方法，但基本上可以归纳为直接合成法与间接合成法（锁相环路）两大类。 3）无线通信领域的实际应用 例三：GSM手机的频率系统包括参考频率锁相环，射频本振锁相环、中频本振锁相环。 广义的数字锁相环包括扩频通信中的码跟踪。 三、数字锁相环的基本原理 一般数字锁相环路的组成与模拟锁相环路相同，即也是由相位检波器、环路滤波器和本地振荡器等基本部件构成，但这些部件全部采用数字电路。具体来说数字锁相环由：数字鉴相器、数字环路滤波器、NCO和分频器组成。 四、实际应用中的数字锁相环的实现方法 PLL的结构和功能看起来十分简单，但实际上却非常复杂，因而即使是最好的电路设计者也很难十分顺利地完成PLL的设计。 在实际应用中，针对数字信号或数字时钟的特点，数字锁相环多采用超前滞后型吞吐脉冲的锁相环路来实现。 下面的框图是一个实用的数字锁相环的实现框图。
