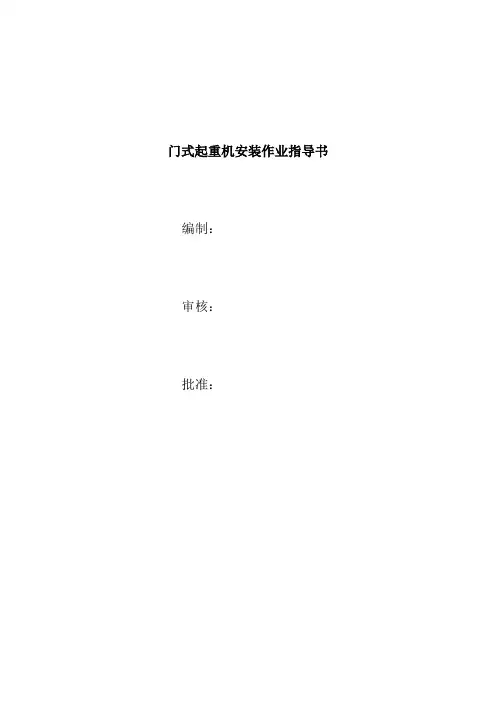

门式起重机安装作业指导书
1 、门式起重机安装工艺流程图
土建验收、测量放点
轨道安装
二期砼浇筑
行走机构安装
门架组合
回转机构组装
各齿轮、连接轴 制动器安装调整
滑轮、钢丝绳、卷筒主、副钩连接 防腐
负荷试验
移交
联合调试
滑轮、钢丝绳、卷筒主副钩连接及抓梁安装 电气设备安装、检查、调整、试验
2、作业方法及要求
轨道安装（适用于安装在砼、钢梁结构基础上的P型QU型轨道）
作业方法
按图纸设计的位置、高程安装轨道、钢轨铺设前，应对钢轨的端面、直线度和扭曲进行检查，合格后方可铺设。安装前应确定轨道的安装基准线，轨道的安装基准线宜为吊车梁的定位轴线。
钢梁上铺设轨道结构的，轨道的实际中心线对钢梁实际中心线的位置偏差不应大于10mm，且不大于钢梁腹板厚度的一半。
轨道铺设在钢梁上，轨道底面应与钢梁顶面贴紧。当有间隙、且长度超过200mm时，应加垫板垫实，垫板长度不应小于100 mm，宽度应大于轨道底面10--20 mm，每组垫板不应超过3层，垫好后与钢梁焊接固定。
轨道的实际中心线对安装基准线的水平位置的偏差，对于通用的门式起重机不应大于5 mm
起重机轨道跨度小于或等于10m时，轨道跨距允许偏差为± mm。
当起重机跨度大于10m时，偏差按下式计算，但最大不应超过±15 mm。
△S=±[3+(S－10)] 式中: △S—起重机跨度的允许偏差（mm）
S—起重机轨道跨度（m）轨道顶面对其设计位置的纵向倾斜度，通用门式起重机不应大于3／1000，每2m测一点，全行程内高低差不应大于10 mm。
轨道顶面基准点的标高相对于设计标高的允许偏差，对于通用门式起重机为±10 mm。同一截面两平行轨道的标高相对差，对于通用门式起重机为±10 mm。
两平行轨道的接头位置应错开，其错开距离不应等于起重机前后轮的基距。
轨道接头应符合下列要求：
1）轨道接头采用焊接时，焊条应符合钢轨母材的要求，焊接质量应符合电熔焊的有关规定，接头顶面及侧面焊缝处，均应打磨平整。
2）轨道接头采用鱼尾板连接时，接头高低差及侧向错位不应大于 mm。间
隙不应大于 mm。
3）伸缩缝处的间隙应符合设计现定，允许偏差± mm。
4）用垫板支承的轨道，接头处垫板的宽度（沿轨道长度方向）应比其它处增加一倍。
质量检验
检验依据：
合同文件及技术条款
GB50278-98《起重设备安装工程施工及验收规定》第三章
设计图纸及技术说明。
检验方法及器具：
检验用尺及仪器，需经省一级认可的计量部门检定合格，并在有效期内；
测量轨道时，钢卷尺应配弹簧称，拉力应符合有关规定；
计算绝对值时，应将钢卷尺的误差和修正值扣除。
行走机构安装（设备符合设计和技术文件要求，并有出厂合格证）作业方法
安装前对安装段轨道进行验收。对所安装设备进行清点、检查，并符合有关规定。
门机安装控制点的设置，放出门机中心线于砼面和轨道顶面上，基准点线误差＜ mm，对角线相对差＜ mm。
视大车行走机构重量，起吊能力，整体或部分吊装就位，并按控制点进行调整，加固。要求：
1）所有行走轮均应与轨道面接触。
2）车轮滚动平面中心应与轨道基准中心线重合，允许S≤10m±，S＞10m±[2+(S-10)]
3) 起重机前后轮距差不大于 mm。
4）大车轮水平偏斜M
1≤ mm。M
2
－M
4
≤ mm 。M
5
－M
8
≤ mm。
注：M
1、M
2……
M
8
为运行机构工作级别。
5）同一端梁下大车轮同位差：≤ mm。
有平衡梁或平衡架结构的上部法兰面允许偏差为：跨距± mm,基距± mm,高程相对差≤ mm,对角线相对差≤ mm。
质量检验
检验依据：
合同文件及技术条款；
设计图纸及技术说明；
GB/T14406-93通用门式起重机、GB50278-98起重设备安装工程施工及验收规范
检验方法及器具：
用尺及仪器应经省一级认可的计量部门检定合格，并在有效期内。
门式起重机门架组装（设备符合设计和技术文件要求，并有出厂合格证及出厂检验和试验纪录）
作业方法
门架组合前，应检查所有构件尺寸及拼装编号，对各接头腹板的组合面进行清理，处理局部变形，确保门架组合质量。
对分段的上下梁、端梁及主梁，应在地面组合平台上尽量组合成整体，减少高空作业，并拉钢丝线的方法测量其不直度，不应大于±。
当用拉钢丝线测量主梁上拱或水平时，要修正由于钢丝线自重挠度的影响，钢丝线直径、拉紧力、距离应符合有关规定。
如采用螺栓或高强螺栓连接的，应遵守有关规定施工。
门架吊装就位应用缆风绳和拉紧器固定并调整。使门腿任意方向不垂直度不超过 mm。门腿跨距不大于±，对角线相对差不大于 mm，顶部高程相对差不大于 mm。
当支腿符合要求后，方可吊装上平台或主梁，并以轨道水平为依据，修割平台与门腿连接处，使平台或主梁水平。并检查；
1）主梁中心与小车轨道偏差不大于 mm；
2）门架中心偏差不大于 mm；
3）上部结构对角线相对差不大于 mm。
上部结构或主梁与门腿采用焊接方式连接时，焊接时应注意高空、天气、风向、风力并采取相应措施。
焊缝坡口氧化物应清扫干净，间隙过大的地方允许堆焊长肉，严禁充塞钢筋或其它材料。焊前坡口处100 mm范围内应加温，四周应设挡风物，减缓焊缝冷却速度，改善金相组织。
四个接头处应同时施焊，焊接应采用多层多道施焊减少，应力和收缩变形，焊后对焊缝进行检查，应符合有关规定，若无要求时，可参照接头未焊透不应大于母材15%，最大不超过 mm之要求。
质量检验
检验依据：
合同件及技术条款：
GB/T14406-93通用门式起重机、GB50278-98起重设备安装工程施工及验收规范；
设计图纸及技术说明。
检验方法及器具：
用尺及仪器应经省一级认可的计量部门检定合格，并在有效期内。
大跨距测量时，钢卷尺应配置弹簧称，拉力和修正值应符合有关规定。
廻回转机构安装
作业方法
下支承安装前，检查外伸梁上部的齿轮座面应水平，倾斜度不大于，将下支承轴承清扫干净，并注入润滑油脂，密封顶盖后，吊装就位，并用螺栓固定。再将齿轮圈吊装就位，打入定位键并紧固螺钉后，可将下回转平台吊起套入下支承轴内，调整下回转平台上部的法兰面呈水平状态。将下回转平台垫稳并点焊加固。
转柱试装，转柱安装前应放平，在外壁上划出轴向素线，以便臂架支座，上回转平台支座、拉杆支座安装就位时的定位基准。
将转柱吊装就位与下回转平台法兰连接，紧固部分螺栓；调整找正转柱中心，垂直度符合规定后加固。
将臂架支座、轴孔中心线呈水平并与法兰面的距离控制在设计范围内，允许偏差符合规定后，支座与轴柱焊成一件。
将上回转平台支座、轴孔中心线呈水平并与法兰的距离控制在设计范围内，支座与转柱焊成一体。
将拉杆支座、轴孔中心线呈水平并与转柱面的距离控制在设计范围内，支座与转柱成一体。
拆下试装好的转柱、将上回转平台与转柱连成整体吊装就位。找正转柱垂直度，紧固转柱与下回转平台法兰连接螺栓，然后将转柱上部支承结构固定。
将回转机构上的减速箱、卷筒、电动机、制动器检查合格后，按图设计的位置对应就位。对齿轮，联轴器、制动器调整并符合有关规定。
将走台，人梯、滑轮组安装在臂架上，整体吊起与转柱下部臂架支座连接。吊起拉杆与转柱上部支座连接，检查臂架角度，各支座、轴销连接是否牢固，并符合图纸要求。
质量检验
检验依据：
合同文件及技术条款；
GB/T14406通用门式起重机、GB50231机械设备安装工程施工及验收通用规范；
设计图纸及技术说明。
检验方法及器具：
用尺及仪器应经省一级认可的计量部门检定合格，并在有效期内；
立柱垂直度：挂垂线检查；
法兰面平面度：用水平尺检查；
长度及高度：用卷尺检测。
齿轮安装调整
作业方法
用塞尺测量齿轮侧向啮合间隙，其最小值应符合有关规定，若用压铅法测量时，铅丝沿齿轮外缘布丝长度不少于5个齿距，转动齿轮，待齿轮将铅丝压扁后、取出，分别用千分尺测量压扁铅丝的厚度，其最小值应符合规定。
用红丹着色法，检查测量齿轮啮合接触情况，方法是：红丹薄而均匀地涂在小齿轮的两侧齿面上，转动高速轴，使大齿轮正反方向转动，查看接触痕迹，并计算出接触的百分比，其值应符合有关规定。
开式齿轮的安装调整要求同上，但接触点精度等级可降低1-2级，可按8-9级检查。
质量检验
检验依据：
合同文件及技术条款；
GB50231机械设备安装工程施工及验收规范；
图纸及技术说明。
检验方法及器具：
安装调试过程中，质检人员跟班检测。
所用量具需经省一级认可的计量部门检验合格并在有效期内。
联接轴安装调整
作业方法
联轴节安装调整时，应测量调整两根轴端间隙，偏心和倾斜度。先用塞尺测量联轴节两端径向、轴向间隙，平齐后精调，可将联轴节穿上组合螺柱（不拧紧）装设千分表，使联轴节顺次转至00、900、1800、2700。在每个位置上测量联轴节的径向和轴向读数，使各联轴节符合有关规定。
质量检验
检验依据：合同文件及技术条款GB50231机械设备安装工程施工及验收规
范、图纸及技术说明。
安装调试过程中，质检人员跟班检测。所用量具，需经省一级认可的计量部门检验合格，并在有效期内。
制动器的安装调整
作业方法
安装前应检查各部件的灵活及可靠性，制动瓦块的磨擦片固定牢固，使用铆钉固定的磨擦片，铆钉头应沉入衬料约25%以内。
长行程制动器的调整。
1）松开调节螺母，转动螺栓，使块瓦抱住制动轮，然后，锁住调节螺母。
2）取出滚子，松开螺母，调整叉板与瓦块轴销间隙，它应与制动闸瓦退程间隙一致，其值应符合有关规定。
3）松开磁铁调整螺母，转动调节螺杆，调整电磁铁行程符合有关规定。
4）用撬棍抬起电磁铁，在吸合的状态下，测量制动器闸瓦间隙，并转动调节螺杆，使它符合规定值，两侧间隙相等后，锁紧调节螺母。
5）松开调节弹簧螺母，夹位拉杆尾部方头，转动螺母，调整工作弹簧的安装长度符合有关规定。
短行程制动器的安装调整。
1）松开调节螺母，夹住顶杆的尾部方头，转动调节螺母，使顶杆端头顶开衔铁，使衔铁行程调整符合有关规定。
2）松开弹簧压缩螺母，用其顶开轴瓦两侧立柱，直至衔铁处于吸合状态。
3）调整限位螺钉，使左右侧闸瓦间隙相等符合有关规定，锁紧螺母。
4）调整螺母使工作弹簧达到安装长度，并将螺母拧回锁紧。
液压制动器的安装调整，
液压制动器的调整与电磁制动器的安装方法基本相同，但应注意以下几点：1）在确保闸瓦最小间隙的情况下，推杆的工作行程愈小愈好，因此可用连杆调整推杆使安装高度，符合有关规定。
2）为了保证随着闸瓦磨损时瓦间隙仍能保持一致，液压电磁制动器带有补
偿行程装置，应用连杆调整推杆接头端面与缸盖的距离，该值称为补偿装置的行程，其值应符合规定。
3）当推杆上升到最高位置时，在保证闸瓦最小间隙的情况下，调整两侧压杆限位螺钉，使闸瓦与制动轮两边间隙保持相等。
4）液压制动器弹簧力距，安装长度及安装力应符合有关规定。
5）液压制动器的工作油压应符合图纸要求，。图纸无要求时，可按使用环境温度，推荐采用用油，
使用环境温度（0 C）推荐采用油液凝固点（0 C）
+40～0 10号变压器油-10
0～-1525号变压器油-25
-15～-30 仪表油-60
a 对电动液压制动器，拧下加油螺塞，将油注至油标所示位置，然后拧紧加油螺塞。
b 对电磁液压制动器，把推杆压到最低位置。拧开注油螺塞和排气螺塞，将油注入。当油从排气孔溢出，稍停几分钟，继续把油加至注油孔30—40mm处，用手上下拉动推杆数次，排放积气、拧紧排气、注油螺塞即可。
质量检验
检验依据：
合同文件及技术条款：
GB450231机械设备安装工程施工及验收规范、JB／T6406电力液压块式制动器、JB／T7019盘式制动器、制动盘；
图纸及技术说明。
检验方法及器具：
各行程间距：用尺检测。
滑轮、钢丝绳、卷筒、主、副钩连接及自动挂梁安装。
滑轮、钢丝绳、卷筒、主、副钩连接
作业方法
1) 截取钢丝绳时，要在截断处两侧先捆扎细铁丝，以防松散，捆扎长度不
应小于钢丝绳直径的5倍。
2) 穿绕钢丝绳时，不得使钢丝绳形成扭结、硬弯、轧扁、刮毛等。成卷钢丝绳应滚动或吊起旋转方法，使钢丝绳辅平后再穿。
3)钢丝绳无论采用哪种固定方法，绳头一定要固定牢固，所有固定连接螺栓应加锁紧装置，并报经技术检验部门复检。
4) 滑轮组安装时，应检查其转动灵活性，不得有任何卡阻，对转动不灵活的滑轮应拆开清洗检查，仍不灵活应调整和更换。
5)钢丝绳、滑轮、卷筒、主、副钩连接缠绕方式应符合图纸的规定。
质量检验
1)检验依据：
合同文件及技术条款；
GB450231机械设备安装工程施工及验收规范、GB50278起重设备安装工程施工及验收规范、GB8918优质钢丝绳， JT5028轧制滑轮，起重机吊钩、直柄单钩；
图纸及技术要求。
2)检验方法及器具：滑轮、卷筒转动情况：观察、扳动检查。
液压自动吊梁安装
作业方法
1）吊梁放置平稳、牢固，防止倾倒；
2）根据图纸检查吊梁几何尺寸，特别注意吊耳吊板中心距，轴孔中心与顶板距离，以及与闸门吊耳的关系；
3）清扫检查吊轴、油缸、油压装置、油箱、管路；
4）检查电动机、电磁阀、电缆的绝缘情况；
5）油压装置密封性试验应符合图纸和规范要求，密封试验压力采用工作压力的倍，一般约为cm，保持36小时无渗漏；
6）启动油泵，检查轴销伸缩动作灵活、无卡阻、漏油现象，行程限位、换向正确；
7）试验合格后，吊起自动吊梁与闸门试配，检查相关尺寸应符合图纸要求。
质量检验
1）检验依据：
设计图纸
国家或行业的现行标准
2）检验方法及器具
几何尺寸：用尺检查；
油压装置密封试验：查看记录；
动作情况：观察。
电气设备安装
作业方法
审阅图纸，清点设备，型号、规格、数量是否与图纸相符，有无损坏、遗失。
盘柜安装：按图纸要求布置就位，调整盘柜水平、垂直度；盘柜的防震、接地应符合规定。
电缆敷设：电缆排列整齐、平直、编号清楚。没有扭曲、急弯，不得将其搁置在尖锐的物件上。
配线：每个端子一侧接线不应超过两根，不同截面的导线不得压接在同一端子上，对可动部分的连线应用多股软导线，并留有裕度，盘内导线不应有接头。配线美观，接触良好，标志清晰耐久。
滑触线安装：门式起重机的电源引入，可通过滑线或收放电缆等方式，采用绞盘收放电缆，如距离较长，可设置中间分电箱。
1）裸触线安装：测量各基础顶的高程，将支架按设计高程安装在基础上，然后在支架上安装绝缘瓷瓶。滑触线事先应进行较正，非摩擦导电面应涂防锈漆，两根滑线接头处留有15-20mm伸缩缝，并用软线连接，根据滑触线实际位置调整导电滑块，使滑块能靠自重与滑触线良好接触。
2）封闭滑线的安装，根据现场实际安装滑触器以保证滑触器与滑线接触紧
密良好。根据滑触器尺寸安装支架及附件，最后安装滑线，并遵守GBJ232电气装置安装工程施工及验收规范中的起重机电气装置中第二章滑接线和滑接器中的有关规定执行。
电动机安装：
1）安装前核对电机铭牌数据与图纸是否相符，用手转动电机转子，旋转应灵活，不得有卡阻，杂音。绕线式电动机还应检查碳刷与滑环的接触情况。
2）用500伏摇表测量电动机相间及其对地绝缘电阻，定子、转子绝缘电阻不得小于规定值。绝缘电阻低于规定值时应进行干燥，干燥可按实际情况及有关条件选用电热烘干法，低电压（36伏）铜损法及空转自干法，干燥时最高温度不得超过70℃，当电动机出厂期限超过规定值或内部有缺陷或被怀疑有缺陷时，可作分解检查处理，电动机分解前在组合缝处作组装记号，拆除电动机端盖，使转子落在定子瞠孔内，用套管接长电动机转子的一端，将转子抬起不使其与定子相碰，移出定子镗孔进行全面检查，处理后，轴承加注润滑油，线圈视情况作绝缘处理。
控制保护系统：电动机的起动方式可分为直接起动及降压起动。
电动机容量不大，可用磁力起动器直接起、停及反转；在线路电压消失时兼作失压保护；带有热继电器的磁力起动器还能对电动机起过载保护作用。
大容量绕线感应电动机通常采用电阻降压起动，通过鼓型及凸轮或磁力控制的接触器控制屏，在电动机转子回路中接入分段电阻，以限制起动电流，多电机驱动系统中，可将其它控制器的接点严格按制造厂家结线原理图接线，即可实行集中操作，各操作控制系统严格按本设备提供的接线原理图安装。
安全控制元件安装：
行走限位，提升限位，过载限制，舱门联锁，警铃控制均为某机构达到规定极限时，通过上述装置跳开接点，切断电源，达到安全保护作用，安装时均应按实际动作位置进行接线和调整。
门机试运转
作业方法
门机机械、电气设备全部安装完毕，并符合有关设计、制造、安装等技术条件，才可进行运行。
试运转前，应进行下列各项检查：
1）查对所有动力回路及操作系统的接线应正确。
2）用摇表检测动力，操作及照明线路的绝缘电阻符合有关规定。
3）用交流电压作各线路对地绝缘耐压试验符合有关规定。
4）引入工作电源，进行各电气器具的模拟操作试验，其动作正确无误。
5）检查各制动器工作的可靠性。
6）检查钢丝绳在卷筒和滑轮组上缠绕的正确性以及绳头固定的可靠性。
7）清除一切有碍安全运行的障碍物，并在滑线处及危险处悬挂警告牌，必要时设遮拦或监护人。
第一次空载试运行时，各行走及起升机构逐一分项进行操作，升降方向正确。无异常时，连续运转10—15分钟，以检查下列各项：
1）整定限位开关、联锁开关、主令控制器及扬程指示器动作正确可靠。
2）电源滑块与滑线接触良好，无跳动及严重冒火花现象。控制器触头无烧损现象。
3）动机及各传动系统动作平稳，无冲击及噪杂声。
4）快速传动轴，径向振动不大于1 mm，慢速传动轴，径向振动不大于 mm，制动轮工作面径向振动不大于 mm。
5）行走轮与轨道应全线接触，轮缘无啃轨现象。
空载试验合格后，可做负荷试验。
静载试验：是在门机荷载静止的情况下，测定门机的强度、刚度及各部份结构的承载能力。
门机主梁的强度和刚度的静载试验应按下列方法进行：
1）将小车开至大车端头，在两根主梁上挂钢琴线或在主梁中部悬挂线锤，记录线与梁的距离或在线锤临近设置标尺并记录读数。
2）将小车开到大车主梁中部位置。顺序起吊75%、100%和125%的额定起重
量，当荷载离地约100 mm，静止10分钟，然后卸去载荷，检查门机是否有永久变形，最后使小车停在门机大梁中部，起升100%载荷，测量两根主梁下挠度，应符合有关规定，即应不大于（1/700）S。
3) 当卸去荷载时，主梁挠度应复原，不得有永久变形，将小车开到端部，检测门机主梁上拱值，应不小于：跨中（1000）S，S为门机跨度。
4）副钩的额定静载试验与主钩相同，但不需测录主梁的挠度。
动载试验，试验时，将110%额定起重量的荷载上下升降3次，小车在全行程内往返3次，然后将小车开到大车的一端，使大车车轮承受最大轮压，开动大车在可能的行程内往返三次，进行上述试验过程中，设专人检查监听各传动机构工作情况应无异状。
质量检验
检验依据：合同文件及技术条款GB5905起重机试验规范和程序。
检验方法及器具：目测巡视、查看试运行记录。
竣工
作业方法
处理运行中发现的缺陷，清扫整理试验设备。
拟出设备移交清单，资料移交清单。
质量检验
检验依据：
合同文件
GB50278-98起重设备安装工程施工及验收规范、GB50231-98机械设备安装工程施工及验收规范。
3 附注
所安装设备均应符合设计规范，并有出厂合格证及质量检测记录和试验报告。
4 附质检记录表
门式起重机轨道安装单元工程质量评定表
单位工程名称单元工程量
分部工程名称施工单位
单元工程名称、部位检验日期年月日
项
次项目
设计值
mm
允许偏差（mm）
实测值
mm合格数
（点）
合格率
（%）
合格优良左右
1
△轨道实际中心线
对轨道设计中心线位置
的偏移
L≤10m
L＞10m
2
3
2
△轨距 L≤10m
L＞10m
±3
±5
±
±4
3
△轨道纵向平面度m且全
行程不
超过
10mm
m且全
行程不
超过
8mm
4
△同一断面上，两
轨道高程相对差
L/800
且不超
过10
mm
L/800
且不超
过8 mm
5
轨道接头上左、右、
上三面错位11
6轨道接头间隙1~31~2
7伸缩节接头间隙＋2
－1
±
检验结果
主要项目共测点，合格点，合格率为 %
一般项目共测点，合格点，合格率为 %
评定意见质量等级
主要项目人武部符合质量标准，一般项目的实测
点有 %符合质量标准，其余基本符合质量标准。
优良项目占全部项目的 %
测量人施工单位建设（监理）单位
门式起重机安装单元工程质量评定表
单元工程名称单元工程量
分部工程名称施工单位
单元工程名称、部位评定日期年月日
项次项目
主要项目（个）一般项目（个）
合格优良合格优良
1制动器安装
2联轴器安装（CL型、CL2
型）
3弹性圈柱销联轴器
4门架和大车行走机构
5小车行走机构
合计
优良项目占全部项目的百分
数（%）
评定意见单元工程质量等级
测量人施工单位建设（监理）
单位
制动器安装质量评定表
单元工程名称单元工程量
分部工程名称施工单位
单元工程名称、部位检验日期年月日
项次项目
允许偏差（mm）
实测值
（mm）
合格数
（点）
合格率
（%）
制动轮直径D
≤200＞200
≈300
＞300
1
制动轮径向圆跳动
2
制动轮端面圆跳动
3制动轮与制动带的
接触面积不小于总
面积的
75%合格80%优良
检验结果项目共测点, 合格点, 合格率 % 评定意见质量等级
测
量人施工单位
建设(监
理)单位
联轴器安装质量评定表
单元工程名称单元工程量
分部工程名称施工单位
单元工程名称、部位检验日期年月日
项次项目
允许偏差（mm）
实测
值mm
合格数
（点）
合格率
（%）联轴器外型最大直径D
170 185
220 250
290 320 350
380 430 490
545 590 680
730 780
900
1000
1100
1250
1
CL型：径向位移不应大于
2
CL型：
倾斜度
不应大于
30′
3
CL型：
端面间隙不
应小于
5 1015
1CLZ型：
径向位移不应大于
2
CLZ型：
倾斜度不应
大于
30′
3
CLZ型：
端面间隙不
应小于
1015
检验结果CL型项目共测点, 合格点, 合格率 % CLZ型项目共测点, 合格点, 合格率 %
评定意见质量等级测
量人施工单位
建设(监
理)单位
门架和大车行走机构安装质量评定表
单位工程名称单元工程量分部工程名称施工单位
单元工程名称、部位
检验日期
年月
日
项
次项目设计值
（mm）
允许偏差（mm）
实测值
（mm）
合格数
（点）
合格率
（%）合格优良
1
大车跨度L±5±4
2△大车跨度L1、L2的
相对差
54
3△门架对角线L3、L4
的相对差
箱形梁
单腹板和桁架梁
5
10
4
8
4△大车车轮垂直偏斜
△h（只许下轮缘向内
偏斜）
h/400h/450
5△对两根平行基准线
每个车轮水平偏斜
（同一轴线一对车轮
的偏斜方向应相反）
x1—x2 x3—x3
y1—y2 y3 ---y4
L/1000L/1200
6△同一端梁上车轮同
位差
m1 =x5—x6
m2 =y5–y6
3
7箱形梁小车轨距T0跨
端
跨中L＜
L≥
单腹板、偏轨箱形
桁架梁小车轨距T0
±1
+5
+1
+7
+1
±3
+4
+
+
+
±
8△同一断面上小车轨
道高低差 T0≤
＜T0≤4m
T0＞4m 3
5
7
4
6
作业指导书和操作规程的不同 作业指导书是指为保证过程的质量而制订的程序。 可理解为一组相关的具体作业活动或过程（如抹灰、砌砖、插件、调试、装配、完成某项培训）。 -作业指导书也是一种程序，只不过其针对的对象是具体的作业活动，而程序文件描述的对象是某项系统性的质量活动。 -作业指导书有时也称为工作指导令或操作规范、操作规程、工作指引等。 ·作业指导书的作用 -是指导保证过程质量的最基础的文件和为开展纯技术性质量活动提供指导。 -是质量体系程序文件的支持性文件。 b. 作业指导书的种类 ·按发布形式可分为： -书面作业指导书； -口述作业指导书； -计算机软件化的工作指令； -音像化的工作指令。 ·按内容可分为： -用于施工、操作、检验、安装等具体过程的作业指导书； -用于指导具体管理工作的各种工作细则、导，则、计划和规章制度等； -用于指导自动化程度高而操作相对独立的标准操作规范。 c. ISO9000系列标准中对作业指导书的要求 · "如果没有作业指导书就不能保证5质量时，则应对生产和安装方法制订作业指导书"（GB/T19001－ISO9001－－9. 1）。 ·生产作业可由作业指导书规定到必要的程度。应对工序能力进行研究以确定工序的潜能。整个生产中使用工艺规定也应写成书面文件，务个作业指导书中均应引用。作业指导书中应明确规定圆满完成工作以及符合技术规范和技术标准的准则。……（GB/T19004－ISO9004－－10. 1. 1）。 · "应按照质量体系的规定对作业指导书，规范和图样进行控制"（GB/T19004－ISO9004－－11. 5）。
2. 作业指导书的内容 常用的作业指导书、工作细则、标准、作业规范通常应包含的内容. 3. 作业指导书的编号与管理 a. 基本要求 ·内容应满足 -5W1H原则 任何作业指导书都须用不同的方式表达出： Where：即在哪里使用此作业指导书； Who：什么样的人使用该作业指导书； What：此项作业的名称及内容是什么； Why：此项作业的目的是干什么； How：如何按步骤完成作业。 -"最好，最实际"原则 最科学、最有效的方法； 良好的可操作性和良好的综合效果。 ·数量应满足 -不一定每一个工位，每一项工作都需要成文的作业指导书； -"没有作业指导书就不能保证质量时"才用； -描述质量体系的质量手册之中究竟要引用多少个程序文件和作业指导书；就根据各组织的要求来确定； -培训充分有效时，作业指导书可适量减少 -某获证企业质量手册中引用的作业指导书清单，详见附表16。 ·格式应满足 -以满足培训要求为目的，不拘一格； -简单、明了、可获唯一理解； -美观、实用。 b. 编写步骤 ·见作业指导书编写流程图 ·流程图说明 -作业指导书的编写任务一般由具体部门承担； -明确编写目的是编写作业指导书的首要环节；
门座式起重机安装作业指导书样本 1、范围:本作业指导书适用于港口杂货、散粒物料、集装箱、成套设备等装卸作业用的起重机安装与检修；船厂、电站用的同类起重机亦可参照使用。 2、引用标准：下列标准所包含的条文，通过在本指导书的引用而成为其具体内容。但所有标准都会被修订，使用本指导书的各方应探讨使用下列标准最新版本的可能性。 GB/T985-1988 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸 GB/T986-1988 埋弧焊焊缝坡口的基本形式与尺寸 GB/T1228-1991 钢结构用高强度大六角头螺栓 GB/T1229-1991 钢结构用高强度大六角螺母 GB/T1230-1991 钢结构用高强度垫圈 GB/T1231-1991 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T3811-1983 起重机设计规范 GB6067-1985 起重机械安全规程 JGJ82-1991 钢结构用高强螺栓的设计 GB50231-1998 机械设备安装工程施工及验收通用规范 GB50278-1998 起重设备安装工程施工及验收规范 GB50026-1993 工程测量规范
GB50236-1998 现场设备、工业管道焊接工程施工及验收规范 GB 50254-96 电气装置安装工程低压电器施工及验收规范 GB 50256-96 电气装置安装工程起重机电气装置施工及验收规范 GB 50258-96 电气装置安装工程 1KV及以下配线工程施工及验收规范 GB 50259-96 电气装置安装工程电气照明装置施工及验收规范 3、安装作业流程及工序 施工前准备→基础验收→门架及行走机构安装→转柱及旋转机构安装→臂架安装→变幅机构安装→配重架安装→象鼻梁安装→大拉杆安装→提升机构安装→单体试运转→竣工验收门座式起重机形式多样，下面以转柱式、四连杆机构形式的门机来说明安装作业流程。其结构示意图如下图一所示。
起重作业指导书 1、目的 为了规范公司起重作业的安全管理，制定本指导书。 2、存在的风险 起重伤害、吊车倾覆、落物伤人、车辆伤害等。 3、作业要求 3.1职责 项目部安全环保部门及承包商负责起重作业管理的监督检查。 3.2 对起重设备及作业人员的基本要求 3.2.1 起重指挥、起重工及司机必须经过相关培训并取得作业资格证书。 3.2.2 起重设备必须有地方行政管理部门颁发的相关合格证书，保持良好技术状态，安全装置齐全有效，吊索具检验合格。 3.4 起重作业许可的审批 3.4.1起重作业属于危险作业，作业负责人必须按照《高风险作业管理规定》的要求进行作业申请、审批和许可，经批准后方可进行作业，现场要有监护人进行全程监护。 3.4.2 承包商起重作业审批：由承包商作业申请人填写《高风险作业许可申请审批表》，分析存在风险并制定措施，交现场安全员进行审核后交项目部生产经理批准后实施。 3.5 起重作业前的检查,内容应包括： 3.5.1 支腿是否稳固或行走设施是否正常； 3.5.2 吊钩及索具是否符合规定要求； 3.5.3 各种安全装置是否正常有效； 3.5.4 供电(或液压)系统是否正常； 3.5.5 作业环境是否符合作业要求； 3.5.6 了解所要装卸管材的相关情况等。 3.5.7 除进行直观检查外，应进行空载试运行，带病设备不得进行起重作业。3.6 起重作业过程中的安全要求： 3.6.1 起重作业前，应办理“高风险作业许可申请审批表”。每台吊车配备3名司
索1名指挥。 3.6.2现场负责人做好作业的组织安排和具体管理工作。作业前召集所有参与作业人员开会，进行工作布置，要求每个人熟悉并严格执行吊装方案。 3.6.3在作业前对所有参与作业的起重设备和吊索具进行全面检查，确保处于良好工作状态。 3.6.4 吊装指挥在确定吊装条件已充分具备后，宣布吊装作业开始，并站在能同时看到被吊物及吊车的视线清楚的位置。 3.6.5 所有的被吊物在被吊运时都要根据需要系牵引绳。（系牵引绳会影响安全的情况除外）。牵引绳要有足够的长度以保证作业人员与被吊物间的安全距离。3.6.6 在司索人员远离被吊物及被吊物周围没有障碍物的情况下，指挥人员发出起吊信号。指挥手势或信号要准确、清楚，所处位置应能使各司机都能看得清楚。 3.6.7 在吊索张紧受力后，指挥人员、司索人员应进一步确认索具的固定情况，无误后方可继续起吊。被吊物离开地面或垫墩300mm 左右，应停顿1分钟左右时间，对吊索、卡环及吊机等的状态进行观察，确认无异常后方可继续吊装作业。 3.6.8 起吊后保持被吊物平衡，吊具所在平面应垂直于被吊物，不得横拉、斜吊。吊装动作平缓，避免突然运动或被吊物摆动。 3.6.9 在吊装过程中，吊机司机必须听从统一指挥，除停止信号外不得接受他人的指挥信号。 3.6.10 尽可能减少被吊物空中悬停时间，防止钢丝绳疲劳折断发生坠落事故。若需悬停于某一位置，则在此期间内吊车司机禁止离开驾驶室。 3.6.11 现场安全员对现场定时进行巡检； 3.6.12 起重指挥必须使用标准的指挥信号； 3.6.13 起重作业中指挥、司机及起重工应严格执行相关设备操作规程； 3.6.14禁止吊物摆动半径内，以及行进路线上有人员通行或进行其它作业； 3.6.15 起吊货物上不得乘人； 3.6.16作业过程中应经常查看各种仪表指示是否正常，设备是否处于良好状态； 3.6.17 遇6级以上大风或环境受限，非紧急情况不得进行吊装作业。 3.7 特殊起重作业的安全管理 3.7.1 特殊起重作业主要包括下列几种情况： 3.7.1.1在需要拔杆角度达到或大于85度，不能有效发挥额定能力的起重作业；
门式起重机安装作业指导书1 、门式起重机安装工艺流程图
2、作业方法及要求 2.1 轨道安装（适用于安装在砼、钢梁结构基础上的P型QU型轨道） 2.1.1 作业方法 2.1.1.1 按图纸设计的位置、高程安装轨道、钢轨铺设前，应对钢轨的端面、直线度和扭曲进行检查，合格后方可铺设。安装前应确定轨道的安装基准线，轨道的安装基准线宜为吊车梁的定位轴线。 2.1.1.2 钢梁上铺设轨道结构的，轨道的实际中心线对钢梁实际中心线的位置偏差不应大于10mm，且不大于钢梁腹板厚度的一半。 2.1.1.3 轨道铺设在钢梁上，轨道底面应与钢梁顶面贴紧。当有间隙、且 长度超过200mm时，应加垫板垫实，垫板长度不应小于100 mm，宽度应大于轨道底面10--20 mm，每组垫板不应超过3层，垫好后与钢梁焊接固定。 2.1.1.4 轨道的实际中心线对安装基准线的水平位置的偏差，对于通用的门式起重机不应大于5 mm 2.1.1.5 起重机轨道跨度小于或等于10m时，轨道跨距允许偏差为± 3.0 mm。 2.1.1.6 当起重机跨度大于10m时，偏差按下式计算，但最大不应超过±15 mm。 △S=±[3+0.25(S－10)] 式中: △S—起重机跨度的允许偏差（mm） S—起重机轨道跨度（m） 2.1.1.7 轨道顶面对其设计位置的纵向倾斜度，通用门式起重机不应大于3／1000，每2m测一点，全行程内高低差不应大于10 mm。 2.1.1.8 轨道顶面基准点的标高相对于设计标高的允许偏差，对于通用门式起重机为±10 mm。同一截面两平行轨道的标高相对差，对于通用门式起重机为±10 mm。 2.1.1.9 两平行轨道的接头位置应错开，其错开距离不应等于起重机前后轮的基距。 2.1.1.10 轨道接头应符合下列要求：
渗透检验作业指导书要点 l.工程概况及工程量 1.1.工程概况： 主要介绍工程名称、规模、特点及施工环境。 1.2.工程量： 分类统计需进行渗透检验的工件及焊接接头的名称、规格、数量。 2.编制依据： 列出与渗透探伤相关的所有设计图纸，技术、质量、安环相关的规程、规 范。 3.作业活动中的组织分工和人员职责 3.1作业的组织分工(与相关作业和其他专业的分工) 明确检验委托、检验作业、结果反馈的责任部门和传递渠道。 3.2作业人员的职责(空表格) 列出参加渗透检验工作人员的岗位名称和职责,应包括技术员、班组长、检验作业人员。 4.作业前必须具备的条件和应作的准备： 4.1技术准备 4.1.1接受委托并察看现场(审核委托项目是否齐全、环境条件是否具备) 4.1.2根据委托和通用工艺文件编制工艺卡（至少应包括以下方面） 采用的渗透液的类型及型号
采用的灵敏度试片 采用的渗透方法 采用的观察和记录方法 环境温度及检验参数 执行的标准 安全注意事项 4.1.3对作业人员进行安全技术交底. 4.1.4选择好渗透探伤剂类型及进行灵敏度校验合格 4.1.5辅助工器具及防护用品的准备完毕 4.2作业人员(配置、资格) 4.2.1 探伤人员必须持有电力工业无损检测人员资格证书，且在有效期内。 探伤报告必需由Ⅱ级或Ⅱ级以上的渗透探伤人员签发。 4.2.2探伤人员矫正视力不得低于1.0,且没有色盲、色弱。 4.2.3 检验辅助工必须经过安全和专业技能培训,合格后方可上岗。 4.2.4. 作业过程中要认真按作业指导书和工艺卡进行检验。 4.2. 5. 必须遵守现场安全规程和其它有关规定。 4.2.6. 不具备安全作业条件时探伤人员有权停止工作。 4.2.7. 人员最低配备:持证人员1-2名(Ⅱ级);检验辅助工1-2名 4.3作业机具（包括配置、等级、精度等） 4.3.1所配备的工器具（包括渗透探伤试块、操作工具、通讯工具等）。 4.3.2所需仪器、仪表的规格和精度（包括渗透剂、显像剂、温度计等)
文件编号：SJ/ZYZD-01-2011 版本/修订：A/0 莱芜生建建安有限公司 桥（:门）式起重机 维修作业指导书 编制： 审核： 批准： 文件编号： 受控状态：
2011-07-01 发布2011-07-05 实施
一、适用范围 二、引用标准 三、施工准备 四、门式起重机维修 五、桥式起重机维修 六、桥（门）式起重机维修及保养 七、起重机维修常用几种计量器具 八、安全健康、文明施工、环境保护措施及危险点预测 九、施工记录 一、适用范围 本作业指导书适用于额定起重量不大于80t，跨度不大于31.5m的起重机械维修B级企业，承揽桥（门）式起重机维修工作，对其进行全过程的质量控制及管理工作。 二、引用标准 （1）《起重机械安装、改造、重大维修监督检验规则》（TSG D2001）
（2）《起重机械安全规程》（GB6067 （3）《通用门式起重机》（GB/T14406） （4）《通用桥式起重机》（GB/T14405） 三、施工准备 3.1技术准备： 3.1.1图纸审核 3.1.2编制作业指导书 3.1.3开工告知 3.1.4技术交底 3.1.5施工过程控制 3.1.6施工质量检验 3.1.7设计变更 3.1.8技术资料管理 3.1.9工程总结 3.2图纸s 3.2.1为了使施工人员充分领会设计意图，熟悉设计内容，正确按图纸施工，确保工程质量，避免返工浪费，必须在工程开工前由现场技术负责人组织施工人员对图纸进行会审。熟悉随机设备带来的全套起重机械图纸、说明书、质量证明书、强度计算书等技术文件。一方面对全部技术资料和设计文件内容、数量进行审查，另一方面为了解起重机械结构的特点、工程量、起重机械各部位的关系及技术要求。 3.2.2图纸会审的重点： 1熟悉技术文件，设计图纸和有关资料。 2施工图与设备、特殊材料的技术要求是否一致。 3设计与施工主要技术方案是否相适应。 4图纸表达深度能否满足施工要求。 5能否满足生产运行安全、经济的要求和检修作业的合理需要。 6其它有关施工中不明确的问题。 3.3开工告知 开工告知于起重机械维修开工前一周，报当地的质量技术监督局特种设备监检部门备案，维修完成后由特种设备检验研究院检验，出具监督检验报告方可使用。 3.4技术交底 1施工技术交底是为了使施工人员了解起重机械、工程特点、明确施工任务、特殊操作方法、质量标准、安全措施和降低成本措施等，做到施工前心中有数。 2施工技术交底是施工工序中的首要环节，必须严格执行，未经技术交底不能施工，谁施工谁负责。 3技术交底工作由班组负责人主持，班组技术员组织并负责交底，重大和关键项目由专业工程师负责技术交底，项目技术负责检查督促各班技术交底工作进行情况。
起重机安装作业指导书1 、门式起重机安装工艺流程图 联合调试
2 、作业方法及要求 2.1 轨道安装 （适用于安装在砼、钢梁结构基础上的P 型QU 型轨道） 2.1.1 作业方法 2.1.1.1 按图纸设计的位置、高程安装轨道、钢轨铺设前，应对钢轨的端面、直线度和扭曲进行检查，合格后方可铺设。安装前应确定轨道的安装基准线，轨道的安装基准线宜为吊车梁的定位轴线。 2.1.1.2 钢梁上铺设轨道结构的，轨道的实际中心线对钢梁实 际中心线的位置偏差不应大于10mm ，且不大于钢梁腹板厚度的一半。 2.1.1.3 轨道铺设在钢梁上，轨道底面应与钢梁顶面贴紧。当有间隙、且长度超过200mm 时，应加垫板垫实，垫板长度不应小于100 mm ，宽度应大于轨道底面10--20 mm ，每组垫板不应超过3层，垫好后与钢梁焊接固定。 2.1.1.4 轨道的实际中心线对安装基准线的水平位置的偏差，对于通用的门式起重机不应大于5 mm 2.1.1.5 起重机轨道跨度小于或等于10m 时，轨道跨距允许偏差为± 3.0 mm 。 2.1.1.6 当起重机跨度大于10m 时，偏差按下式计算，但最大不应超过±15 mm 。 △S=±[3+0.25(S －10)] 式中: △S —起重机跨度的允许偏差（mm ） S —起重机轨道跨度（m ） 2.1.1.7 轨道顶面对其设计位置的纵向倾斜度，通用门式起重机不应大于3／1000，每2m 测一点，全行程内高低差不应大于10 mm 。 2.1.1.8 轨道顶面基准点的标高相对于设计标高的允许偏差，对于通用门式起重机为±10 mm 。同一截面两平行轨道的标高相对差，
碳酸饮料生产作业指导书 1、目的 指导生产人员生产操作，使碳酸饮料生产操作规化、标准化、程序化。 2、适用围 适用于本公司碳酸饮料的生产操作。 3、职责 3.1生产车间负责碳酸饮料的生产操作，并负责进行记录。 3.2检验室负责在制品质量检查,并负责不合格品的处置 4、作业过程 4.1工艺流程 见文件《生产工艺流程图》 4.2作业流程 4.2.1 收 选用符合产品标准的各类食品用原辅料,已实行生产可证管理的原果浆、果葡糖浆、白砂糖、食品添加剂等产品须采购有食品生产可证（QS证书）的产品。按《进货查验及记录规》的规定进行验收，不合格原料禁投入生产。食品生产用各类原料必须使用食品级原料，农产品应新鲜良好,无萎缩、畸形、病虫及霉烂现象，不得使用来历不明的原料进行生产。食品添加剂的使用围和添加量应格按照GB2760的规定。
4.2.1工艺水制取s 421.1每天生产前，对砂滤罐、碳滤罐进行5~10分钟"反、正”冲，直到排出之水无 果蔬汁饮料生产作业指导书 1、目的 指导生产人员生产操作,使果汁饮料生产操作规化、标准化、程序化。 2、适用围 适用于本公司果汁饮料的生产操作 3、职责 3.1生产车间负责果汁饮料的生产操作，并负责进行记录。 3.2检验室负责在制品质量检查,并负责不合格品的处置 4、作业过程 4.1工艺流程 见文件《生产工艺流程图》 4.2作业流程 4.2.1工艺水制取 4.2.1.1每天生产前,对砂滤罐、碳滤罐进行5~10分钟“反、正"冲，直到排出之水无杂质。4.2.1.2经砂滤、碳滤制取初滤水入水罐中备用。 4.2.1.3生产时打开初滤水罐底阀,并开启紫外线灭菌器,启水泵经5u和lu精滤和紫外 线消毒器消毒以制取精滤工艺水，供生产备用。 4.2.2原辅材料购进验收 4.2.2.1选用符合产品标准的各类食品用原辅料，已实行生产可证管理的浓缩果汁、果葡糖浆、白砂糖和食品添加剂等,必须采购有食品生产可证并经第三检验合格并有合格证的产品，按《进货查验及记录规》进行验收，不合格品禁投入生产。 422.2原辅材料按先入先出原则，并确保在保质期无变质现象才能投入生产。不得使用来 历不明的原料进行生产。食品添加剂的使用围和添加量应格按照GB2760的规定。
目录 1目的 (1) 2使用范围 (1) 3相关部门和人员职责 (1) 4起重机安装与拆除施工流程图、拆装一般顺序 (4) 5危险辩识 (8) 6风险评价 (14) 7起重机安装与拆除安全控制措施 (14) 7.1基本控制措施 (14) 7.2具体控制措施 (16)
1目的 为了规范MQ540/30型门座式起重机在安装与拆除过程中的作业行为，防止各类安全事故的发生，有效地保障起重机安装与拆除施工相关人员的职业安全健康，相关设备的完好，特制定本作业指导书。 2使用范围 本作业指导书适用于：MQ540/30门座式起重机(包括高架、低架丰满门机)的安装与拆除工程。 3相关部门和人员职责 3.1施工、技术管理部门职责 3.1.1在组织、管理施工及进行施工调度的同时，必须把施工 安全放在首位，负责做好安全施工、文明施工。 3.1.2在编制施工组织设计和施工方案的同时，组织编制安全 施工、文明施工措施，并在施工中组织贯彻落实。 3.1.3负责现场文明施工的规划、管理及验评工作。 3.1.3.1在施工调度会上，检查、汇报和安排安全施工、文明施工工作。 3.1.3.2参加安全技术措施计划的审查。 3.1.3.3参加安全施工大检查，参加事故的调查处理工作。 3.2施工机械管理部门职责 3.2.1认真贯彻执行施工机械管理和安全工作规程的有关规定，负责做好施工机械用、管、修过程中的安全监督、管理工作。 3.2.2负责组织编制施工机械安全操作规程；负责组织机械操
作工的安全技术教育、培训。 3.2.2.1组织施工机械的定期技术检验和性能试验。 3.2.2.2参与安全技术措施计划中施工机械项目的审查，并负责项目完成后的检查、验收工作。 3.2.2.3定期进行施工机械安全大检查，及时解决存在的问题。 3.2.2.4负责施工机械事故的调查、分析、统计报告。 3.3项目经理职责 3.3.1项目经理是本项目安全施工的第一责任者，对本项目的安全施工负直接领导责任。 3.3.2认真贯彻执行国家有关安全生产的方针、政策、法令、法规和上级有关规定。 3.3.2.1在计划布置检查总结评比施工的同时，把安全工作贯穿到每个施工环节，在确保安全的前提下组织施工。 3.3.2.2负责组织对开工前的安全施工条件进行检查与落实，对重要部位的施工，应亲临现场监督施工。 3.3.2.3按时提出本项目安全技术措施计划，经上级批准后负责组织实施。 3.3.2.4指导本项目专职安全员的工作，充分支持安全监察部和安全监察人员履行职责。 3.3.2.5负责组织安全施工检查与整改，严格遵守文明施工的规定，确保在本项目施工范围内做到文明施工。 3.4专责工程师职责
碳酸饮料生产作业指导书 1、目的 指导生产人员生产操作，使碳酸饮料生产操作规化、标准化、程序化。 2、适用围 适用于本公司碳酸饮料的生产操作。 3、职责 3.1生产车间负责碳酸饮料的生产操作，并负责进行记录。 3.2检验室负责在制品质量检查，并负责不合格品的处置 4、作业过程 4.1工艺流程 见文件《生产工艺流程图》 4.2作业流程 4.2.1原料验收 选用符合产品标准的各类食品用原辅料，已实行生产许可证管理的原果浆、果葡糖浆、白砂糖、食品添加剂等产品须采购有食品生产许可证（QS证书）的产品。按《进货查验及记录规》的规定进行验收，不合格原料严禁投入生产。食品生产用各类原料必须使用食品级原料，农产品应新鲜良好，无萎缩、畸形、病虫及霉烂现象，不得使用来历不明的原料进行生产。食品添加剂的使用围和添加量应严格按照GB2760的规定。 4.2.1工艺水制取 4.2.1.1每天生产前，对砂滤罐、碳滤罐进行5~10分钟“反、正”冲，直到排出之水无杂质。 4.2.1.2经砂滤、碳滤制取初滤水入水罐中备用。 4.2.1.3生产时打开初滤水罐底阀，并开启紫外线灭菌器，启水泵经5u和1u精滤和紫外线消毒器消毒以制取精滤工艺水，供生产备用。 4.2.2溶糖工序 4.2.2.1根据配方要求准确称取并经复核无误之相应份量之果葡糖浆，加入350kg纯净水（属本日第一次生产时需先排出管前一天所残存的纯净水约3~5分钟），使其完全溶解
并继续加热至90±2℃，保温20分钟。 4.2.2.2保温结束后，启动泵把溶糖缸管道的糖浆回流到溶糖缸（持续3分钟）后，启动冷却水塔，并把糖浆经过5μ过滤器和板式换热器冷却至45℃±5℃，放至对应的调配缸。 4.2.3 配料调配 4.2.4.1调配操作员按产品配方单规定的原料品种、数量和投料顺序，在“关键质量控制点监控记录上”登记好用量，复核查对无误后，严格按工艺规程进行投料、操作，严禁将不合格的原材料投料生产。 4.2.4.2然后按原辅料加入顺序：①原糖浆②防腐剂③甜味剂④酸味剂⑤香精⑥色素，最后加水定容，分别按配方要求称取并复核无误以上原辅料，并用水溶解逐次加入已开启搅拌器之配料缸，再停止搅拌，继续加工艺水至2000L或6000L刻度处，并继续开启搅拌器搅拌15分钟以上，然后取样进行理化检验和外观检查，符合要求即打开底阀，启泵经过滤器过滤泵入高位缸。 4.2.4汽水混合碳酸化 经水处理后的纯水，经脱氧后，注入经汽化的二氧化碳进化碳化制冷，制冷温度保持10℃以下。制冷后与调配后的溶液进行混合，完成汽水混合碳酸化工序。详见操作见文件《汽水的混合碳酸化作业指导书》 4.2.5灌装工序 4.2. 5.1上罐、罐清洗消毒 1）上罐人员上罐前先检查叉车叉来的空罐是否与所生产的产品品种相符，确认后，割掉包装带，撕去缠绕薄膜，将空罐版小心地推入上罐升降斗，然后开启升降机，将空罐版最上层空罐升至与上罐台处同一平面即停止。 2）上罐人员在接到生产指令时，开启上罐台输送链板和输罐链条，将最上层空罐用干净之木棍慢慢推进入上罐台输送链板上，由输送链板输送至输罐链条上，最后输送至自动洗罐处，罐身经清洗、消毒后进入灌装间。 3）当输送链板上有倒罐时，应及时扶正；当输罐链条上有倒罐或卡罐时，应及时停机清出。 4）需换产品品种时，在接到机房信号时，停止上罐，将剩余空罐通过上罐升降机放下并
门座式起重机司机安全操作规程 一、起重机司机安全职责 1、司机必须经过体格检查，身体健康并无妨碍门座起重机操作的疾病及生理缺陷。 2、司机必须进行一定时期的特种设备安全教育和培训，经考试合格取得“国家统一格式的特种作业人员证书”。 3、司机作业前带好随车工具和穿好绝缘鞋，以利安全操作。 4、严禁驾驶员酒后操作起重机。 5、严格遵守“起重机十不吊”的规定 6、接班前要做到“四交、八查”。 “四交” （1）交生产操作环境； （2）交机器设备远行情况及各个安全装置； （3）交安全质量措施和注意事项； （4）交随车工具是否齐全、工具是否良好。 “八查” （1）查棚架、门窗、玻璃有无损坏； （2）查吊臂、滑轮、吊钩、角度指示器，限位器，控制器等是否完好； （3）查仪表、灯光、警报装置是否良好； （4）查各电动机工作运行运转是否正常；
（5）查传动机构、联轴器、齿轮箱是否符合标准； （6）查起重操纵系统是否灵活可靠，钢丝绳是否牢靠； （7）查各制动器的制动性能是否良好； （8）查液压系统是否漏油，金属机构是否有裂缝。 二、起重机安全操作规程 （一）司机必须严格执行“起重机驾驶员安全操作规程”的有关规定。 （二）司机的基本要求：在操作中应做到稳，准，快，安全，合理。 稳：司机在操纵起重机的过程中，必须做到起动，制动平衡，吊钩或负载不摇晃。 准：在稳的基础上，吊钩或重物应正确地停放在所指定的位置上。 快：在稳、准的基础上，协调各机构动作，缩短工作循环时间。有的司机为达到快的目的，往往忽视安全，不顾车体和吊钩的摇晃开快车，这是十分错误又是十分危险的。 安全:对设备能预检预修，确保起重机在生产过程中安全运行，在操作中严格执行安全操作规程，不发生或预防任何人身设备事故。在意外故障情况下，能灵活采取措施，制止事故发生或使损失减少到最低程度。 合理：在了解，掌握电动机的机械特性的基础上，根据吊运物件的具体情况，正确地操纵控制器。
起重机监督检验作业指导书（塔式起重机） 1总则 1.1为了加强对起重机械安装、改造、重大维修监督检验（以下简称监督检验）工作的管理，规范监督检验的行为，提高监督检验工作质量，特制定本细则。 1.2本细则规定的安装(包括新装、移装)、改造、重大修理(以下统称施工)，监督检验(以下简称监检)，是指起重机械施工过程中，在施工单位自检合格的基础上，由国家质量监督检验检疫总局(以下简称国家质检总局)核准的检验机构对施工过程进行的强制性、验证性检验。 1.3本细则适用于房屋建筑工程和市政工程（简称两工地）起重机械的安装、改造、重大维修的监督检验。（包括塔式起重机、施工升降机、通用桥式起重机、通用门式起重机） 1.4起重机械安装的监检范围按照《实施安装监督检验的起重机械目录》(见附件A)实施。起重机械改造，重大修理的监检范围按照《特种设备目录》(见附件B)实施。 1.5安装安全监控管理系统的大型起重机械范围按照《安装安全监控管理系统的大型起重机械目录》(见附件C)。 2检验依据 中华人民共和国主席令第四号《中华人民共和国特种设备安全法》 国务院令549号《特种设备安全监察条例》 国家质检总局【2007】第92号令《起重机械安全监察规定》 TSG Q7016-2016 《起重机械安装改造重大维修监督检验规则》 本细则引用标准如被修改，应依据最新版本对相应技术要求进行补充调整。 3.检验程序 3.1检验申报 3.1.1施工单位在施工前，应当按规定办理告知手续后，填写《起重机械安装改造重大修理监督检验申请表》（附件D）和相关资料到公司业务大厅申请监检（限两工地）。 3.1.2安装、改造、重大维修等施工单位(以下简称施工单位)申请监检应向监检验机构提供以下资料。 (1)《起重机械安装改造重大修理监督检验申请表》（原件） (2)特种设备安装改造维修许可证或者受理书（原件或者复印件）； (3)安全保护装置和电动葫芦型式试验证明； (4)《特种设备安装改造维修告知书》（原件或者复印件）； (5)施工合同和施工计划（复印件）； (6)施工质量计划及其相应的工作见证（工作见证为空白表、卡）。
门座式起重机安装与拆除作业指导书 目录 1目的 (1) 2使用范围 (1) 3相关部门和人员职责 (1) 4起重机安装与拆除施工流程图、拆装一般顺序 (4) 5危险辩识 (8) 6风险评价 (14) 7起重机安装与拆除安全控制措施 (14) 7.1 基本控制措施 (14) 7.2 具体控制措施 (16)
1目的 为了规范门座式起重机在安装与拆除过程中的作业行为，防止各类安全事故的发生，有效地保障起重机安装与拆除施工相关人员的职业安全健康，相关设备的完好，特制定本作业指导书。 2使用范围 本作业指导书适用于：门座式起重机(包括高架、低架丰满门机)的安装与拆除工程。 3相关部门和人员职责 3.1施工、技术管理部门职责 3.1.1在组织、管理施工及进行施工调度的同时，必须把施工 安全放在首位，负责做好安全施工、文明施工。 3.1.2在编制施工组织设计和施工方案的同时，组织编制安全 施工、文明施工措施，并在施工中组织贯彻落实。 3.1.3负责现场文明施工的规划、管理及验评工作。 3.1.3.1在施工调度会上，检查、汇报和安排安全施工、文明施工工作。 3.1.3.2参加安全技术措施计划的审查。 3.1.3.3参加安全施工大检查，参加事故的调查处理工作。 3.2施工机械管理部门职责 3.2.1认真贯彻执行施工机械管理和安全工作规程的有关规定，负责做好施工机械用、管、修过程中的安全监督、管理工作。 3.2.2负责组织编制施工机械安全操作规程；负责组织机械操
作工的安全技术教育、培训。 3.2.2.1组织施工机械的定期技术检验和性能试验。 3.2.2.2参与安全技术措施计划中施工机械项目的审查，并负责项目完成后的检查、验收工作。 3.2.2.3定期进行施工机械安全大检查，及时解决存在的问题。 3.2.2.4负责施工机械事故的调查、分析、统计报告。 3.3项目经理职责 3.3.1项目经理是本项目安全施工的第一责任者，对本项目的安全施工负直接领导责任。 3.3.2认真贯彻执行国家有关安全生产的方针、政策、法令、法规和上级有关规定。 3.3.2.1在计划布臵检查总结评比施工的同时，把安全工作贯穿到每个施工环节，在确保安全的前提下组织施工。 3.3.2.2负责组织对开工前的安全施工条件进行检查与落实，对重要部位的施工，应亲临现场监督施工。 3.3.2.3按时提出本项目安全技术措施计划，经上级批准后负责组织实施。 3.3.2.4指导本项目专职安全员的工作，充分支持安全监察部和安全监察人员履行职责。 3.3.2.5负责组织安全施工检查与整改，严格遵守文明施工的规定，确保在本项目施工范围内做到文明施工。 3.4专责工程师职责
#1机桥式起重机吊装作业指导书 一、工程概况 1.1.概述 本工程汽机房行车梁A列与B列上安装两条平行行车轨道，根据桥式起重机选择轨道型号QU100，轨道质量符合国家技术要求。将轨道逐根吊至吊车梁顶部指定的位置上，以厂房柱与柱之间伸缩缝为起点向两边进行安装，检验合格后固定轨道。轨道验收后安装由河南卫华重型机械股份有限公司制造并供货的两台80/20-25.5吊钩桥式起重机（行车），其额定起重量大钩为80t，小钩为20t，跨度25.5米。整台桥式起重机由桥架、小车（装有主起升和副起升机构），大车运行机构、司机室和电气设备等几大部分组成。为指导该起重机吊装作业和相关负荷试验工作，特编制该作业指导书。 行车主要参数 起重量80/20t 跨度25.5m 整机工作级别A3 主钩起升高度30m 副钩起升高度32m 最大轮压282kN 大车轨道QU100 电源3PH 50Hz 380v 吊装时主要吊装件重量如下： 驱动侧大梁：19000Kg(含行车装置、主动车轮等) 从动侧大梁：18000Kg(含从动车轮等) 小车：15500Kg .
司机驾驶楼900kg 1.2.主要工作量 1.2.1.大车轨道检查 1.2.2.设备二次搬运 1.2.3.设备检查清理 1.2.4.起重机吊装组合 1.2.5.负荷试验 1.2.6.负荷试验所需重物二次搬运 二、编制依据 2.1 《同煤阳高低热值煤热电项目2×350MW机组工程施工组织总设计》 2.2 华北电力设计院提供的《吊车梁平面布置图》等图纸和吊钩桥式起重机厂家所提供相 关技术资料 2.3 《电力建设施工质量验收及评价规程》第3部分：汽轮发电机组DL/T 5210.3—2009 2.4 《电力建设施工及验收技术规范》（汽轮发电机组篇DL5190.3-2012） 2.5 《工程建设标准强制性条文》2011版电力工程部分中的有关规定 2.6 《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2014 2.7 中国电力出版社《电力建设危险点分析及预控措施》 2.8 中国能建《安全生产管理办法》 2.9 电力施工企业职工岗位技能培训教材《起重技术》 3.0 《XJC650履带吊性能表》 三、施工准备 3.1技术准备 3.1.1认真研究图纸，结合现场实际，编制施工作业指导书。 .
桥式起重机安装作业指导书1．
2作业方法及要求 2.1 轨道安装（适用于安装在砼、钢梁结构基础上的P型QU 型轨道） 2.1.1 作业方法 2.1.1.1 按图纸设计的位置、高程安装轨道、钢轨铺设前，应对钢轨的端面、直线度和扭曲进行检查，合格后方可铺设。安装前应确定轨道的安装基准线，轨道的安装基准线宜为吊车梁的定位轴线。 2.1.1.2 钢梁上铺设轨道结构的，轨道的实际中心线对钢梁实际中心线的位置偏差不应大于10mm，且不大于钢梁腹板厚度的一半。 2.1.1.3 轨道铺设在钢梁上，轨道底面应与钢梁顶面贴紧。当有间隙、且长度超过200mm时，应加垫板垫实，垫板长度不应小于100mm，宽度应大于轨道底面10--20 mm，每组垫板不应超过3层，垫好后与钢梁焊接固定。 2.1.1.4 轨道的实际中心线对安装基准线的水平位置的偏差，对于通用的桥式起重机不应大于5 mm 2.1.1.5 起重机轨道跨度小于或等于10m时，轨道跨距允许偏差为± 3.0 mm。 2.1.1.6 当起重机跨度大于10m时，偏差按下式计算，但最大不应超过±15 mm。 △S=±[3+0.25(S－10)] 式中: △S—起重机跨度的允许偏差（mm） S—起重机轨道跨度（m）
2.1.1.7 轨道顶面对其设计位置的纵向倾斜度，通用桥式起重机不应大于1／1000，每2m测一点，全行程内高低差不应大于10 mm。 2.1.1.8 轨道顶面基准点的标高相对于设计标高的允许偏差，对于通用桥式起重机为±10 mm。同一截面两平行轨道的标高相对差，桥式起重机为±10 mm。 2.1.1.9 两平行轨道的接头位置应错开，其错开距离不应等于起重机前后轮的基距。 2.1.1.10 轨道接头应符合下列要求： 1）轨道接头采用焊接时，焊条应符合钢轨母材的要求，焊接质量应符合电熔焊的有关规定，接头顶面及侧面焊缝处，应打磨平整。 2）轨道接头采用鱼尾板连接时，接头高低差及侧向错位不应大于1.0 mm。间隙不应大于2.0 mm。 3）伸缩缝处的间隙应符合设计现定，允许偏差±1.0 mm。 4）用垫板支承的轨道，接头处垫板的宽度（沿轨道长度方向）应比其它处增加一倍。 2.1.2 质量检验 2.1.2.1 检验依据： 合同文件及技术条款； GB50278-98起重设备安装工程施工及验收规定第三章； 设计图纸及技术说明。 2.1.2.2 检验方法及器具： 检验用尺及仪器，需经省一级认可的计量部门检定合格，并
起重机危险源辨识及作业指 导书 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
浙江新乐造船股份有限公司版本号A 编号： QZ/XL03.01—2018修改次第00 起重机危险源辨识和管控作业指 导书 总页数 6 起重机危险源辨识、风险评价及控制措施 受控状态：√受控□非受控 发放编号： 1 生效日期： 2018年4月 1日 编制安全部日期2018年3月10日 会签刘文忠、冯计才、刘继超、 彭志远、张顺光、金辉、冯 文、严坤、鲍永良、林存表 日期 2018年3月10日 审核 冯计才 日期2018年3月15日批准刘文忠日期2018年3月20日
目录 1、目的…………….…2页 2、适用范围………….……2页 3、引用文件……….………2页 4、机构职责和分工………….……2页 5、危险源的定义………….……3页 6、危险源三要素…………….…3页 7、危险源辨识依据………….……3页 8、重大危险源控制…………….…3页 9、危险源辨识方法……….………3页 10、危险源辨识原则……………….4页 11、危险源怎么辨识…………….....4页 12、危险源辨识要求……………….5页 13、危险源类别分类……………….5页 14、起重机械常见事故分类………..……5~6页 15、危险源清单……………….7页 16、危险源辨识与风险评价表…………….8~9页
一、目的 危险源辨识的目的是实现事故预防，因为危险源是导致事故的根本原因，所以危险源辨识是危险防御、控制的开始，最后所要达到的效果是实现危险源的防治提高作业人员和企业的最大安全性。 二、适用范围 本作业指导书适用于浙江新乐造船股份有限公司起重机危险源的辨识、评价与管控。 三、引用文件 1、《中华人民共和国特种设备安全法》 2、《特种设备安全监察条例》 3、《特种设备质量监督与安全监察规定》 4、《起重机械安全监察规程》 5、《特种设备注册登记管理办法》 6、《起重机械定期检验规则》 TSG Q7015-2016 7、《起重机械安装改造重大维修监督检验规则》 TSG Q7016-2008 8、《起重机械使用管理规则》 TSG Q5001-2009 9、《特种设备制造、安装、改造、维修质量保证体系基本要求》 TSGZ0004-2007 10、《特种设备制造、安装、改造、维修许可鉴定评审细则》 TSGZ0005-2007 四、机构职责和分工 1．公司的安全管理职责 (1)组织全系统贯彻落实国家有关重大危险源管理的法律、法规及国家标准； (2)安全部负责制定公司起重设备危险源管理规定； (3)建立健全公司重大危险源管理系统，严格划分范围，不断完善预测、预警、预案工作； (4)组织或参加重大危险源造成事故的调查和处理；
门式起重机安装作业指导书 1 、门式起重机安装工艺流程图 土建验收、测量放点 轨道安装 二期砼浇筑 行走机构安装 门架组合 回转机构组装 各齿轮、连接轴 制动器安装调整 滑轮、钢丝绳、卷筒主、副钩连接 防腐 负荷试验 移交 联合调试 滑轮、钢丝绳、卷筒主副钩连接及抓梁安装 电气设备安装、检查、调整、试验
2、作业方法及要求 轨道安装（适用于安装在砼、钢梁结构基础上的P型QU型轨道） 作业方法 按图纸设计的位置、高程安装轨道、钢轨铺设前，应对钢轨的端面、直线度和扭曲进行检查，合格后方可铺设。安装前应确定轨道的安装基准线，轨道的安装基准线宜为吊车梁的定位轴线。 钢梁上铺设轨道结构的，轨道的实际中心线对钢梁实际中心线的位置偏差不应大于10mm，且不大于钢梁腹板厚度的一半。 轨道铺设在钢梁上，轨道底面应与钢梁顶面贴紧。当有间隙、且长度超过200mm时，应加垫板垫实，垫板长度不应小于100 mm，宽度应大于轨道底面10--20 mm，每组垫板不应超过3层，垫好后与钢梁焊接固定。 轨道的实际中心线对安装基准线的水平位置的偏差，对于通用的门式起重机不应大于5 mm 起重机轨道跨度小于或等于10m时，轨道跨距允许偏差为± mm。 当起重机跨度大于10m时，偏差按下式计算，但最大不应超过±15 mm。 △S=±[3+(S－10)] 式中: △S—起重机跨度的允许偏差（mm） S—起重机轨道跨度（m）轨道顶面对其设计位置的纵向倾斜度，通用门式起重机不应大于3／1000，每2m测一点，全行程内高低差不应大于10 mm。 轨道顶面基准点的标高相对于设计标高的允许偏差，对于通用门式起重机为±10 mm。同一截面两平行轨道的标高相对差，对于通用门式起重机为±10 mm。 两平行轨道的接头位置应错开，其错开距离不应等于起重机前后轮的基距。 轨道接头应符合下列要求： 1）轨道接头采用焊接时，焊条应符合钢轨母材的要求，焊接质量应符合电熔焊的有关规定，接头顶面及侧面焊缝处，均应打磨平整。 2）轨道接头采用鱼尾板连接时，接头高低差及侧向错位不应大于 mm。间
操作规程编号：LX-FS-A89605 桥式起重机检查项目及要点标准范 本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
桥式起重机检查项目及要点标准范 本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 桥式起重机检查项目及要点如下： 1、起升高度限位器、行程限位开关及各联锁机构性能正常，安全可靠。 2、各主要零部件符合安全要求：开口增大小于原尺寸的15%，扭转变形小于10%；板钩衬套磨损小于原尺寸的50%，板钩心轴磨损小于5%，无剥落、毛刺、焊补。吊钩挂架及滑轮无明显缺陷。钢丝绳表面钢丝磨损、腐蚀量小于钢丝直径的40%，断丝在一个捻距内小于总丝数的10%，无断头，无明显变细，无芯部脱出、死角扭拧、挤压变形、退火、
