焊接钢管施工工艺
5.1 焊缝间隙的控制
将带钢送入焊管机组，经多道轧辊滚压，带钢逐渐卷起，形成有开口间隙的圆形管坯，调整挤压辊的压下量，使焊缝间隙控制在1~3mm，并使焊口两端齐平。如间隙过大，则造成邻近效应减少，涡流热量不足，焊缝晶间接合不良而产生未熔合或开裂。如间隙过小则造成邻近效应增大，焊接热量过大，造成焊缝烧损；或者焊缝经挤压、滚压后形成深坑，影响焊缝表面质量。
5.2 焊接温度控制
焊接温度主要受高频涡流热功率的影响，根据公式（2）可知，高频涡流热功率主要受电流频率的影响，涡流热功率与电流激励频率的平方成正比；而电流激励频率又受激励电压、电流和电容、电感的影响。激励频率公式为：f=1/[2π(CL)1/2]...(1) 式中：f-激励频率(Hz)；C-激励回路中的电容(F)，电容=电量/电压；L-激励回路中的电感，电感=磁通量/电流上式可知，激励频率与激励回路中的电容、电感平方根成反比、或者与电压、电流的平方根成正比，只要改变回路中的电容、电感或电压、电流即可改变激励频率的大小，从而达到控制焊接温度的目的。对于低碳钢，焊接温度控制在1250~1460℃，可满足管壁厚3~5mm焊透要求。另外，焊接温度亦可通过调节焊接速度来实现。当输入热量不足时，被加热的焊缝边缘达不到焊接温度，金属组织仍然保持固态，形成未熔合或未焊透；当输入热时不足时，被加热的焊缝边缘超过焊接温度，产生过烧或熔滴，使焊缝形成熔洞。
5.3 挤压力的控制
管坯的两个边缘加热到焊接温度后，在挤压辊的挤压下，形成共同的金属晶粒互相渗透、结晶，最终形成牢固的焊缝。若挤压力过小，形成共同晶体的数量就小，焊缝金属强度下降，受力后会产生开裂；如果挤压力过大，将会使熔融状态的金属被挤出焊缝，不但降低了焊缝强度，而且会产生大量的内外毛刺，甚至造成焊接搭缝等缺陷。
5.4 高频感应圈位置的调控
高频感应圈应尽量接近挤压辊位置。若感应圈距挤压辊较远时，有效加热时间较长，热影响区较宽，焊缝强度下降；反之，焊缝边缘加热不足，挤压后成型不良。
5.5 阻抗器是一个或一组焊管专用磁棒，阻抗器的截面积通常应不小于钢管内径截面积的70%，其作用是使感应圈、管坯焊缝边缘与磁棒形成一个电磁感应回路，产生邻近效应，涡流热量集中在管坯焊缝边缘附近，使管坯边缘加热到焊接温度。阻抗器用一根钢丝拖动在管坯内，其中心位置应相对固定在接近挤压辊中心位置。开机时，由于管坯快速运动，阻抗器受管坯内壁的磨擦而损耗较大，需要经常更换。
5.6 焊缝经焊接和挤压后会产生焊疤，需要清除。清除方法是在机架上固定刀具，靠焊管的快速运动，将焊疤刮平。焊管内部的毛刺一般不清除。

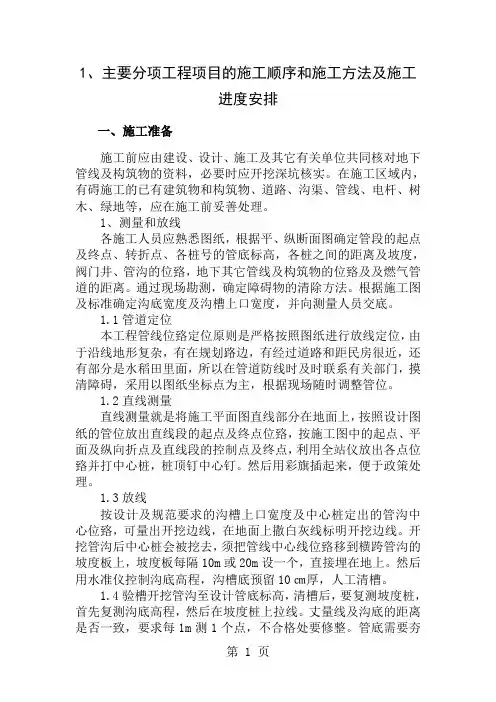

1、主要分项工程项目的施工顺序和施工方法及施工进度安排 一、施工准备 施工前应由建设、设计、施工及其它有关单位共同核对地下管线及构筑物的资料，必要时应开挖深坑核实。在施工区域内，有碍施工的已有建筑物和构筑物、道路、沟渠、管线、电杆、树木、绿地等，应在施工前妥善处理。 1、测量和放线 各施工人员应熟悉图纸，根据平、纵断面图确定管段的起点与终点、转折点、各桩号的管底标高，各桩之间的距离与坡度，阀门井、管沟的位臵，地下其它管线与构筑物的位臵及与燃气管道的距离。通过现场勘测，确定障碍物的清除方法。根据施工图与标准确定沟底宽度与沟槽上口宽度，并向测量人员交底。 1.1管道定位 本工程管线位臵定位原则是严格按照图纸进行放线定位，由于沿线地形复杂，有在规划路边，有经过道路和距民房很近，还有部分是水稻田里面，所以在管道防线时及时联系有关部门，摸清障碍，采用以图纸坐标点为主，根据现场随时调整管位。 1.2直线测量 直线测量就是将施工平面图直线部分在地面上，按照设计图纸的管位放出直线段的起点与终点位臵，按施工图中的起点、平面与纵向折点及直线段的控制点与终点，利用全站仪放出各点位臵并打中心桩，桩顶钉中心钉。然后用彩旗插起来，便于政策处理。 1.3放线 按设计与规范要求的沟槽上口宽度及中心桩定出的管沟中心位臵，可量出开挖边线，在地面上撒白灰线标明开挖边线。开挖管沟后中心桩会被挖去，须把管线中心线位臵移到横跨管沟的坡度板上，坡度板每隔10m或20m设一个，直接埋在地上。然后用水准仪控制沟底高程，沟槽底预留10㎝厚，人工清槽。 1.4验槽开挖管沟至设计管底标高，清槽后，要复测坡度桩，首先复测沟底高程，然后在坡度桩上拉线。丈量线与沟底的距离是否一致，要求每1m测1个点，不合格处要修整。管底需要夯实时，夯实后再测一次。最后，请有关单位验收沟槽。 2、沟槽开挖、沟槽标准及沟槽支撑 2.1沟槽开挖 2.1.1准备工作 在地下给水管道施工中，土方工程量较大，而沟槽开挖又是施工

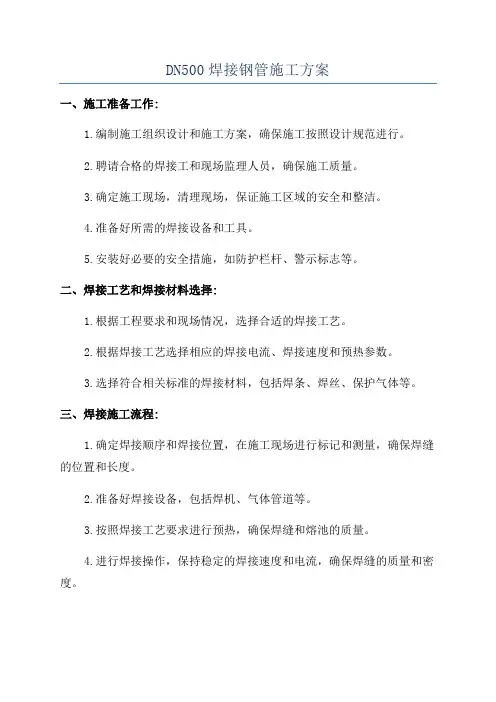

D N焊接钢管施工方案
贵州省黔南州惠水县涟江河河道治理项目（涟江河北段压力污水管道） 焊 接 钢 管 施 工 方 案 编制人: 审核人: 审批人: 贵州九通市政园林建设有限公司 二0一七年八月六日
目录 <一> 工程概况................................................................... . (2) <二> 钢管安装................................................................... . (2) 1、压力管道安装程序................................................................... . (2) 2、压力管道安装工艺................................................................... . (2) <三> 焊接施工................................................................... .. (3) 1、焊接连接................................................................... .. (3) 2、法兰连接................................................................... .. (4) <四> 施工人员配置及机具设备表................................................................... (5) <五> 试压................................................................... (6)
监A-01 施工组织设计（方案）报审表 工程名称：厦港避风坞截流改造工程（管线部分） 承包单位：福建省毅盛建设工程有限公司编号： 设、监理、施工单位各留一份。
审批栏工程名称：厦港避风坞截流改造工程（管线部分）
钢 管 焊 接 专 项 施 工 方 案 编制人： 审核人： 核准人： 福建省毅盛建设工程有限公司 2012年5月
钢管焊接专项施工方案 一、工程概况： 本工程为厦门市环岛路污水截流一期工程—厦港避风坞截流改造工程（管线部分）。建设规模： 1、避风坞污水管线陆上部分 蜂巢山路污水管线起点为蜂巢山路中部至龙王宫箱涵，全场约230米，采用φ400HDPE管；中铺头路污水管线起点为中铺头路末端至大学路108#箱涵，全长约105米，采用φ300HDPE和φ400HDPE。 2、避风坞污水截流管线水下部分： 避风坞污水截流管线水下部分起点为民族路箱涵口，沿着避风坞沿岸坡脚前行，沿线经过民族路箱涵截流井、龙王宫箱涵截流井、大学路108#箱涵截流井、大学路52#箱涵截流井、渔监办公楼箱涵截流井，将该片区的污水收集引入泵站。该段主要工程量：五个截流井、抛石、φ600HDPE管373米、φ1200HDPE管48米、φ600钢管混凝土管23米、混凝土灌注桩114根、高压旋喷桩2070米。 3、大学路污水管线从演武路与大学路交叉口至沙坡尾路，长约539m，为并排φ600压力管线与φ1000重力管线，其中低压碳钢板卷管529米、φ600钢筋混凝土管244米、φ800钢筋混凝土管161米、φ1000钢筋混凝土管96米。本段管线埋置较深，基础开挖采用拉森钢板桩防护。 二、编制依据

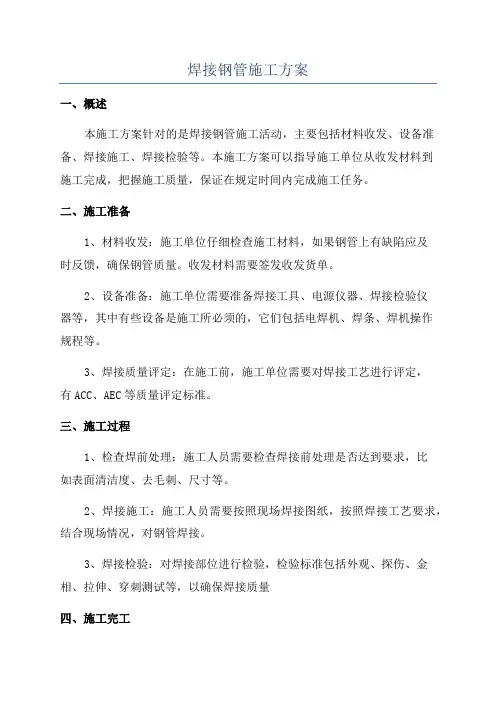

精心整理三亚湾区域城市雨污水分流改造工程项目（三亚湾路下游W130～W180部分雨水） 焊 接 钢 管 施 工 方 案 编制人: 审核人: 审批人: 广西市政工程集团有限公司 二0一三年三月八日
目录 <一>工程概况................................................ .................................................. (2) <二>钢管安装................................................ .................................................. (2) 1、压力管道安装程序................................................ .. (2) 2、压力管道安装工艺................................................ .. (2) <三>焊接施工................................................ .................................................. . (3) 1、焊接连接................................................ .................................................. . (3) 2、法兰连接................................................ ..................................................
焊接钢管施工工艺 2010/9/14 13:48:28 焊接钢管施工工艺的流程：5.1 焊缝间隙的控制将带钢送入焊管机组，经多道轧辊滚压，带钢逐渐卷起，形成有开口间隙的圆形管坯，调整挤压辊的压下量，使焊缝间隙控制在1~3mm，并使焊口两端齐平。如间隙过大，则造成邻近效应减少，涡流热量不足，焊缝晶间接合不良而产生未熔合或开裂。如间隙过小则造成邻近效应增大，焊接热量过大，造成焊缝烧损；或者焊缝经挤压、滚压后形成深坑，影响焊缝表面质量。 5.2 焊接温度控制焊接温度主要受高频涡流热功率的影响，根据公式（2）可知，高频涡流热功率主要受电流频率的影响，涡流热功率与电流激励频率的平方成正比；而电流激励频率又受激励电压、电流和电容、电感的影响。激励频率公式为： f=1/[2π(CL)1/2]...(1) 式中：f-激励频率(Hz)；C-激励回路中的电容(F)，电容=电量/电压；L-激励回路中的电感，电感=磁通量/电流上式可知，激励频率与激励回路中的电容、电感平方根成反比、或者与电压、电流的平方根成正比，只要改变回路中的电容、电感或电压、电流即可改变激励频率的大小，从而达到控制焊接温度的目的。对于低碳钢，焊接温度控制在1250~1460℃，可满足管壁厚3~5mm焊透要求。另外，焊接温度亦可通过调节焊接速度来实现。当输入热量不足时，被加热的焊缝边缘达不到焊接温度，金属组织仍然保持固态，形成未熔合或未焊透；当输入热时不足时，被加热的焊缝边缘超过焊接温度，产生过烧或熔滴，使焊缝形成熔洞。 5.3 挤压力的控制管坯的两个边缘加热到焊接温度后，在挤压辊的挤压下，形成共同的金属晶粒互相渗透、结晶，最终形成牢固的焊缝。若挤压力过小，形成共同晶体的数量就小，焊缝金属强度下降，受力后会产生开裂；如果挤压力过大，将会使熔融状态的金属被挤出焊缝，不但降低了焊缝强度，而且会产生大量的内外毛刺，甚至造成焊接搭缝等缺陷。 5.4 高频感应圈位置的调控高频感应圈应尽量接近挤压辊位置。若感应圈距挤压辊较远时，有效加热时间较长，热影响区较宽，焊缝强度下降；反之，焊缝边缘加热不足，挤压后成型不良。 5.5 阻抗器是一个或一组焊管专用磁棒，阻抗器的截面积通常应不小于钢管内径截面积的70%，其作用是使感应圈、管坯焊缝边缘与磁棒形成一个电磁感应回路，产生邻近效应，涡流热量集中在管坯焊缝边缘附近，使管坯边缘加热到焊接温度。阻抗器用一根钢丝拖动在管坯内，其中心位置应相对固定在接近挤压辊中心位置。开机时，由于管坯快速运动，阻抗器受管坯内壁的磨擦而损耗较大，需要经常更换。 5.6 焊缝经焊接和挤压后会产生焊疤，需要清除。清除方法是在机架上固定刀具，靠焊管的快速运动，将焊疤刮平。焊管内部的毛刺一般不清除。 5.7 工艺举例现以焊制φ32×2mm 直缝焊管为例，简述其工艺参数：带钢规格：2×98mm 带宽按中径展开加少量成型余量钢材材质：Q235A 输入励磁电压：150V 励磁电流：1.5A 频率：50Hz 输出直流电压：11.5kV 直流电流：4A 频率：120000Hz 焊接速度：50米/分钟参数调节：根据焊接线能量的变化及时调节输出电压和焊接速度。参数固定后一般不用调整。 这样的焊接钢管施工的工艺焊接时产生的线能量小，对母材热影响区影响程度也小。多丝焊接后道焊丝对前道焊丝可起到消除焊接时产生应力的作用，从而对钢管的机械性能有所改善。
焊接钢管施工工艺 5.1 焊缝间隙的控制 将带钢送入焊管机组，经多道轧辊滚压，带钢逐渐卷起，形成有开口间隙的圆形管坯，调整挤压辊的压下量，使焊缝间隙控制在1~3mm，并使焊口两端齐平。如间隙过大，则造成邻近效应减少，涡流热量不足，焊缝晶间接合不良而产生未熔合或开裂。如间隙过小则造成邻近效应增大，焊接热量过大，造成焊缝烧损；或者焊缝经挤压、滚压后形成深坑，影响焊缝表面质量。 5.2 焊接温度控制 焊接温度主要受高频涡流热功率的影响，根据公式（2）可知，高频涡流热功率主要受电流频率的影响，涡流热功率与电流激励频率的平方成正比；而电流激励频率又受激励电压、电流和电容、电感的影响。激励频率公式为：f=1/[2π(CL)1/2]...(1) 式中：f-激励频率(Hz)；C-激励回路中的电容(F)，电容=电量/电压；L-激励回路中的电感，电感=磁通量/电流上式可知，激励频率与激励回路中的电容、电感平方根成反比、或者与电压、电流的平方根成正比，只要改变回路中的电容、电感或电压、电流即可改变激励频率的大小，从而达到控制焊接温度的目的。对于低碳钢，焊接温度控制在1250~1460℃，可满足管壁厚3~5mm焊透要求。另外，焊接温度亦可通过调节焊接速度来实现。当输入热量不足时，被加热的焊缝边缘达不到焊接温度，金属组织仍然保持固态，形成未熔合或未焊透；当输入热时不足时，被加热的焊缝边缘超过焊接温度，产生过烧或熔滴，使焊缝形成熔洞。
5.3 挤压力的控制 管坯的两个边缘加热到焊接温度后，在挤压辊的挤压下，形成共同的金属晶粒互相渗透、结晶，最终形成牢固的焊缝。若挤压力过小，形成共同晶体的数量就小，焊缝金属强度下降，受力后会产生开裂；如果挤压力过大，将会使熔融状态的金属被挤出焊缝，不但降低了焊缝强度，而且会产生大量的内外毛刺，甚至造成焊接搭缝等缺陷。 5.4 高频感应圈位置的调控 高频感应圈应尽量接近挤压辊位置。若感应圈距挤压辊较远时，有效加热时间较长，热影响区较宽，焊缝强度下降；反之，焊缝边缘加热不足，挤压后成型不良。 5.5 阻抗器是一个或一组焊管专用磁棒，阻抗器的截面积通常应不小于钢管内径截面积的70%，其作用是使感应圈、管坯焊缝边缘与磁棒形成一个电磁感应回路，产生邻近效应，涡流热量集中在管坯焊缝边缘附近，使管坯边缘加热到焊接温度。阻抗器用一根钢丝拖动在管坯内，其中心位置应相对固定在接近挤压辊中心位置。开机时，由于管坯快速运动，阻抗器受管坯内壁的磨擦而损耗较大，需要经常更换。 5.6 焊缝经焊接和挤压后会产生焊疤，需要清除。清除方法是在机架上固定刀具，靠焊管的快速运动，将焊疤刮平。焊管内部的毛刺一般不清除。
管道焊接施工工艺标准 1. 适用范围 本工艺标准适用于工厂管道预制加工和野外现场管道安装工程的焊接施工作业指导。 2. 引用标准 2.1《特种设备焊接工艺评定》JB4708-2008 2.2《工业金属管道工程施工及验收规范》GB50235-97 2.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 2.4《电力建设施工及技术验收规范》(火力发电厂管道篇DL5031-1994 2.5《电力建设施工及技术验收规范》（火力发电厂焊接篇）DL5007-1992 2.6《化工金属管道工程施工及验收规范》HG20225-95 2.7《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-2001 2.8《西气东输管道工程焊接施工及验收规范》1（2010年6月4日） 2.9《石油天然气站内工艺管道焊接工程施工及验收规范》SY0402-2000 2.10《石油和天然气管道穿越工程施工及验收规范》SY/T4079-1995 2.11《钢质管道焊接及验收》SY/T 4103-2005 2.12《输油输气管道线路工程施工技术规范》Q/CVNP 59-2001
2.13《工业设备及管道绝热工程施工及验收规范》GBJ126-89 2.14《给水排水管道工程施工及验收规范》GB50268-2008 2.15《钢制压力容器焊接工艺评定》JB4708-2000 2.16《焊接工艺评定规程》（电力行业）DL/T868-2004 2.17《火力发电厂锅炉压力容器焊接工艺评定规程》（电力行业）SD340-1989 2.18《核电厂相关焊接工艺标准》（ASME ,RCC-M） 2.19《核电厂常规岛焊接工艺评定规程》（核电）DL/T868-2004 2.20《锅炉焊接工艺评定》JB4420-1989 2.21《蒸汽锅炉安全技术监察规程》附录I （锅炉安装施工焊接工艺评定）（1999版） 2.22《石油天然气金属管道焊接工艺评定》SY/T0452-2002 2.23《工业金属管道工程质量检查评定标准》GB50184-93 2.24《锅炉压力容器焊接考试管理规则》（国家质监总疫局2002版） 2.25《承压设备无损检测》JB4730-2005.1，2，3，4，5各分册 3. 术语. 3.1焊接电弧焊：指用手工操作电焊条的一种电弧焊焊接方法。管道焊接常用 上向焊和下向焊两种。 3.2自动焊：指用焊接机械操作焊丝的一种电弧焊焊接方法。管道焊接常用热 丝熔化极氩弧焊、涂层焊丝氩弧焊、药芯焊丝富氩二氧化碳焊混、（半）自动下向 焊、二氧化碳（半）自动焊、埋弧自动焊等焊六种。
徐州市第二地面水厂清水输配水管道一期工程（彭祖大道沿陶公河至徐贾快速路西段）Ⅱ标段 管道焊接工程专项施工方案 编制人： 审核人： 审批人： 徐州市水利工程建设有限公司 2016年4月20日
管道焊接工程专项施工方案 1、工程概况 徐州市第二地面水厂清水输配水管道一期工程（彭祖大道沿陶公河至徐贾快速路西段）Ⅱ标段位于徐州市开发区大庙镇，工程主要建设内容：球墨铸铁管埋设、过房亭河顶管（钢管）、大张路顶管（钢管）及阀门井等。 本工程焊接钢管主要为D1420*16顶管钢管及D1420*14埋设钢管，材质为Q235B。 2、编制依据 徐州市第二地面水厂清水输配水管道一期工程（彭祖大道沿陶公河至徐贾快速路西段）Ⅱ标段图纸； 《工业金属管道施工及验收规范》（GB50235-2010）； 《现场设备、工业管道焊接工程施工及验收规范》（GB50236-2011）； 《给水排水管道工程施工及验收规范》(GB50268-2008)。 3、作业前准备 （1）人员：技术员2人、焊工6人、安全员1人、质检员1人、探伤检测员2人； （2）工具：电焊机、电焊面具、电焊手套及相关的劳保用品； （3）作业条件：在沟槽基础及边坡处理完成后及顶管设备安装好后即
可按本作业指导书要求进行焊接钢管作业； （4）钢管管材到达现场，相应防腐已施工完成。 4、操作工艺 4.1焊接施工准备 （1）焊接人员：焊工持焊工合格证上岗，施焊后在焊口旁边用油漆喷上焊工号码； （2）机具：电焊机、手动砂轮机、检测设备等进场； （3）作业条件： 1）按要求准备好所需焊接的钢管、二氧焊机、二氧化碳瓶、二氧焊丝、氧气瓶、乙炔瓶等； 2）作业场地清洁无易燃易爆物品及杂物，并配备消防用具； 3）钢管运至作业场地内项目部材料、技术人员进行检查，对检查发现不合格的钢管需及时进行更换。 4.2管道组对拼装 （1）管道安装前，管节应逐根测量、编号，选用管径相差最小的管节组对接； （2）焊件组对前及焊接前，将坡口及内外侧表面不小于20mm范围内的杂质、污物、毛刺、铁锈等清理干净，并不得有裂纹、夹层等缺陷，坡口除锈等级不小于Sa2.5级； （3）下管前先检查管节的内外防腐层，合格后方可下管； （4）本工程采用外对口器进行对口，管口组对时避免强力组对且保护钢管防腐绝缘层； （5）管道对接焊缝组对时，内壁错边量不应超过母材厚度的10%，且不应大于2mm； （6）管道组对时，两管纵向焊缝相互错开，且错开间距不小于300mm；
钢管及钢筋焊接施工方案作业安全施工专项方案 编制：_________________ 审核：_________________ 审批：_________________ 信阳河川水利建筑有限公司 2016年3月
钢筋焊接施工方案 1、管道组对拼装 1.1组装前，对管子内壁进行清扫，对管端内、外20mm 范围内及坡口内的油污和锈蚀清除干净，露出金属光泽。 1.2 本工程采用外对口器进行对口，管口组对时避免强力组对且应保护钢管防腐绝缘层。 1.3管道对口应检查对口接头各部尺寸，管端整园、管道找直、错口找平等，全部符合要求后即可进行定位焊固定，拆除外对口器再全面施焊。 1.4 管件、管子组对时，应检查坡口质量，坡口表面不得有裂纹，夹层等缺陷，管件与法兰组对时，法兰密封面应保持平行，管口应凹进法兰 1.3~1.5 倍管壁厚度，不得与法兰接触面平齐。 2、焊接施工设计要求 2.1燃气管道，管件均采用焊接连接。 2.2 在确定了材料的焊接性能后，应在工程焊接前对被焊材料进行焊接工艺评定。 2.3 管道焊缝位置，坡口形式及加工，对接焊件的组对要求等均应符合规范 GB50235-201（的规定执行。 2.4焊条材质应与母材材质相同。 2.5焊缝表面及内部质量应符合规范GB50236-201H级焊缝的要求，焊缝X 射线探伤的数量不小于焊缝总量15%，其中固定焊口不于焊缝总量的10%，转动焊缝总量的5%，其余焊缝着色探伤。 2.6套管内的管道焊缝须进行100%的X射线探伤，焊缝等级为U级。 2.7 钢套管两端采用木质挡板，麻辫，防渗水泥砂浆封堵，木质挡板应作防腐处理。 3、焊接执行标准 《压力管道安装安全管理与监察规定》部发[1996]140号 《现场设备，工业管道焊接工程施工及验收规范》GB50236-2011 《工业金属管道工程施工及验收规范》GB50235-2010
臧圩河导流工程 管 道 焊 接 技 术 交 底 2016年3月
排水管道（焊接钢管）施工方案技术交底 一、施工准备 （一）作业条件： 1、明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板 及杂物清理干净，托吊卡件均已安装牢固，位置正确。 2、立管安装应在主体结构完成后进行。每层均应有明确的标高线。 （二）材料要求： 1、焊接钢管无锈蚀，管材不得有弯曲、锈蚀重皮及凹凸不平等现象。管件无偏扣、乱 扣、丝扣不全或角度不准现象。管材及管件均应有出厂合格证及其他相应质量证明材料。 2、防锈漆、调和漆必须有出厂合格证。 （三）主要机具： 1、机具：电焊机、套丝机、电钻、电锤、砂轮机、试压泵等。 2、工具：手锤、压力案、管钳等。 3、其它：钢直尺、水平尺、角尺、小线等。 二、质量要求 1、管道支（吊、托）架及管座（墩）的安装应符合以下规定：构造正确，埋设平正牢 固，排列整齐，支架与管子接触紧密。 检验方法：观察和用手扳检查。 2、管道及金属支架涂漆应符合以下规定：油漆种类和涂刷遍数符合设计要求，附着良 好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。 检验方法：观察检查。 3、允许偏差项目 室内排水管道安装的允许偏差和检验方法
三、工艺流程 安装准备→孔洞预留→预制加工→卡架安装→管道安装→水泵安装→试压→防腐 四、操作工艺 （一）预制加工： 按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，使用专用工具垂直切割管材，切口应平滑，无毛刺；清洁管材与管件的连接部位，避免沙子、灰尘等损害接头的质量。 （二）焊接连接： 1、焊接工艺应遵照已批准的焊接工艺规程执行。
镀锌焊接钢管施工组织设计 一、施工工艺 测量放线→沟槽开挖→管道焊接→探伤试验→焊口防腐→电火开花检测→管沟回镇→警示带敷设→管道吹扫、试压→竣工验收 二、管道组焊连接 1、管道组焊 （1）施工前，应对参加管道焊接的焊工按（GBJ236—82）焊工资格考试要求进行考试，考试合格后，须持上岗证方可施焊，然后制订详细的焊接工艺指导书，并对焊接工艺进行评定。 （2）组焊中，必须按焊接工艺规程及焊接工艺指导书中进行施焊，并执行（CJJ33—89）的规定。 （3）组焊过程中要做好焊工钢印号、焊口编号等详细的焊接施工记录，为编制竣工资料做好准备。 2、管道焊接完成后，应对焊口进行X射线探伤。检验的方法和质量分级标准应符合现行有关规定，拍片率为30%，争取合格率为100%。一级片为80%。 3、沟槽开挖 3.1沟槽开挖与管道组焊可同时进行，采取人工和机械两种开挖方式。开挖前须按图进行放线。 3.2沟槽开挖后，须经质检人员按标准检查合格，并做好管沟开挖记录方能下管。 4、管道防腐 本工程所用管材，由于出厂前已对除焊口外的管段按设计要求进行了防腐，现场防腐施工主要是对管道在装卸、运输、排管下沟时防腐曾损伤部位进行补伤及对
焊口的防腐。防腐前应对焊缝进行清污除锈，露出金属本色，按照防腐操作规程进行防腐。防腐完毕下沟前要对所有焊口及全部管道进行全方位电火花检测，下沟后回填前应再做一次电火花检测，按规范要求合格并经监理方认可后，方能回填。 5、管道下沟及回镇 5.1采用塔架下管和吊车下管两种方式，下管时，应做好防腐层的保护，使用尼龙丝专用吊装带进行吊装。管道高程及中心位置应符合图纸设计要求，管道应边敷设边回填，土方分层回填密实度符合施工规范及设计要求。土方回镇至管顶0.3m处时，应在管道正土方铺设警示带。 5.2沟槽的回填应先填实管底，再同时投填管道两侧，然后回填至管顶以上0.5m 处(未经检验的接口应留出)。如沟内有积水，必须全部排尽后，再行回填。沟槽未填部分在管道检验合格后及时回填。 5.3沟槽的支撑应在保证施工安全的情况下，按回填进度依次拆除，拆除挡板桩后，应以砂土填实缝隙。 5.4管道两侧及管顶以上0.5m内的回填土，不得含有碎石、砖块、垃圾等杂物。距管顶0.5米以上部分回填不得有大于要求的碎石等硬物。 5.5回填土应分层夯实，每层厚度0.15—0.2m，管道两侧及管顶以上0.5m内的填土必须人工夯实。 5.6回填土应分层检查密实度。沟槽各部位的密实底应符合下列要求： （1）胸腔填土（I）95% （2）管顶以上0.5m范围内（II）90% （3）管顶0.5m以上至地面（III） 6、管道的吹扫和试压

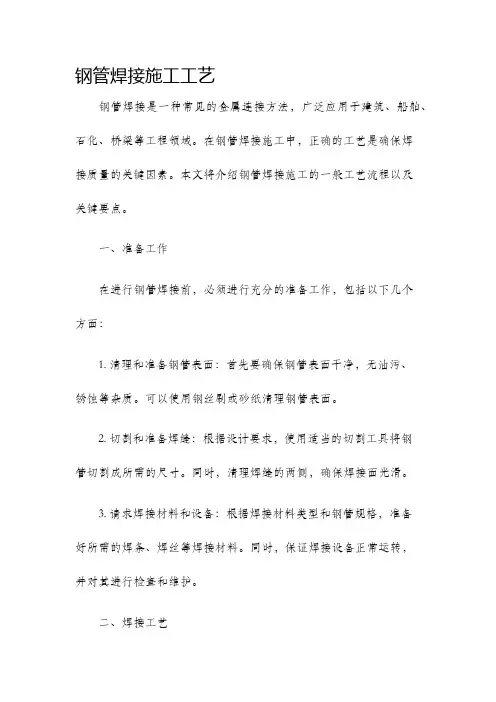

钢管焊接施工方案 一、焊接要求 1、一般规定 凡参加工业管道焊接的焊工,应按《现场设备、工业管道焊接工程施工及验收规范》的规定，进行焊工考试，并取得所施焊范围的合格资格。取得施焊合格资格的焊工，在施焊过程中应按批准（或规定）的焊接工艺指导书进行焊接,工序间应有交接手续。 焊接对材料的要求:焊接工程中所用的母材和焊接材料应具有出厂质量合格书或质量复验报告,应优选用列入国家标准或部颁标准的母材和焊接材料。 焊接对设计文件的要求:设计文件必须标明母材、焊接材料、焊缝级别及接头形式并对焊接方法、焊前预热、焊后处理及焊接检验提出明确要求。 ２、焊接工艺要求 （1)焊缝的设置应避开应力集中区，并便于焊接和热处理。一般应符合下列要求： 钢板卷同一管节上两相邻纵缝之间的距离不应小于3０0mm；钢板卷管相邻管节组对时,纵缝之间的距离应大于3倍壁厚，且不应小于10０mm；管道对接焊口的中心线距离管道弯曲起点不应小于管道外径，且不小于1０0mm（焊接、铸造机热压管件除外）,与支、吊架边缘的距离不应小于70mm。 管道两相邻对焊口中心线的距离应符合下列要求：公称直径DＮ
<150mm时,不应小于管道外径；公称直径≥15０mm时,不应小于1５０mm。 不宜在焊缝及其边缘上开孔。如必须开孔时，则被开孔中心周围1．5倍开孔直径范围内的焊缝应全部进行无损探伤。 (2）焊件的切割宜采用机械方法，也可用等离子弧切割、气割等热加工方法。 （３）Ⅰ、Ⅱ焊缝的坡口加工，应采用机械方法。Ⅲ、Ⅳ焊缝的坡口加工，可采用热加工方法，但必须除去氧化皮，并将影响焊接质量的凸凹不平处打磨平整。 （4)焊条、焊剂使用前，应按出厂说明书的规定烘干，并在使用过程中保持干燥。 （５）氧-乙炔焊一般适用于DＮ≤50mm、壁厚≤3．5mm的碳素钢管道焊接。 （6）埋弧焊、二氧化碳气体保护焊、氩弧焊等，焊前应在试板上进行试焊,调整好焊接参数后方可施焊。 （7）Ⅰ、Ⅱ级以及内壁清洁要求严格的单面焊接缝，宜采用氩弧焊打底。打底后的焊缝应及时进行填充焊。 (8)为减少焊接应力和变形,应采取合理的施焊方法和顺序。 （9）焊接中应注意起弧和收弧的质量,收弧时应将弧坑填满。多层焊的层间接头应错开。 （１０)管道焊接时,管内应防止穿堂风。 （11)除工艺上有特殊要求外,每条焊缝应在连续焊完。
管道焊接施工工艺标准 1.适用范围 本工艺标准适用于工厂管道预制加工和野外现场管道安装工程的焊接施工作业指导。 2.引用标准 2.1《特种设备焊接工艺评定》JB4708-2008 2.2《工业金属管道工程施工及验收规范》GB50235-97 2.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 2.4《电力建设施工及技术验收规范》(火力发电厂管道篇)DL5031-1994 2.5《电力建设施工及技术验收规范》（火力发电厂焊接篇）DL5007-1992 2.6《化工金属管道工程施工及验收规范》HG20225-95 2.7《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-2001 2.8《西气东输管道工程焊接施工及验收规范》1（2010年6月4日） 2.9《石油天然气站内工艺管道焊接工程施工及验收规范》SY0402-2000 2.10《石油和天然气管道穿越工程施工及验收规范》SY/T4079-1995 2.11《钢质管道焊接及验收》SY/T 4103-2005
2.12《输油输气管道线路工程施工技术规范》Q/CVNP 59-2001 2.13《工业设备及管道绝热工程施工及验收规范》GBJ126-89 2.14《给水排水管道工程施工及验收规范》GB50268-2008 2.15《钢制压力容器焊接工艺评定》JB4708-2000 2.16《焊接工艺评定规程》（电力行业）DL/T868-2004 2.17《火力发电厂锅炉压力容器焊接工艺评定规程》（电力行业）SD340-1989 2.18《核电厂相关焊接工艺标准》（ASME ,RCC-M） 2.19《核电厂常规岛焊接工艺评定规程》（核电）DL/T868-2004 2.20《锅炉焊接工艺评定》JB4420-1989 2.21《蒸汽锅炉安全技术监察规程》附录I（锅炉安装施工焊接工艺评定）（1999版） 2.22《石油天然气金属管道焊接工艺评定》SY/T0452-2002 2.23《工业金属管道工程质量检查评定标准》GB50184-93 2.24《锅炉压力容器焊接考试管理规则》（国家质监总疫局2002版） 2.25《承压设备无损检测》JB4730-2005.1，2，3，4，5各分册 3.术语. 3.1焊接电弧焊：指用手工操作电焊条的一种电弧焊焊接方法。管道焊接常用上向焊和下向焊两种。 3.2自动焊：指用焊接机械操作焊丝的一种电弧焊焊接方法。管
管道焊接作业施工规程 一总则 1 适用范围 1.1 本规程适用于石油、化工、电力、冶金、轻纺等行业建设施工现场的碳素钢钢管（含碳量≤0.3%）的焊接，在施工中遵守本规程外，还应根据工程特点进行焊接工艺评定，编制详细的《焊接作业工艺评定指导书》； 1.2 适用于各种管道、各种材料的氩弧焊打底和全氩弧焊接； 1.3遵守设计文件技术要求和规定以及国家现行的管道施工及验收规范中管道焊接规定。 2 编制依据 目前现行管道施工及验收规范如下： GB50235---97 《工业金属管道工程施工及验收规范》 GB50236---98 《现场设备、工业管道焊接工程及验收规范》DL5007----92 《电力建设施工及验收技术规范》（焊接篇） 炼化建501--74 《高压钢制管道施工及验收技术规范》 SY0401-----98 《输油输气管道线路工程施工及验收规范》SY/T4071—93 《管道下向焊接工艺规程》 3 对材料的要求 管材、管件、阀件、焊接材料应具有出厂质量合格证书或按规范要求的质量复验报告。 4 焊接施工程序
二手工电弧焊 1 手工电弧焊焊前准备 1.1 焊缝的设置应避开应力集中区，便于焊接和热处理，并符合下列要求 1.1.1 钢板卷板相邻筒节组对，纵缝之间的间距大于3倍壁厚且大于100mm； 1.1.2 管道对接焊口的中心线距管子弯曲起点不应小于管子外径，且不小于100mm，与吊、支架边缘的距离不小于50mm； 1.1.3 管道两相邻对接焊口中心线的距离L，当公称直径小于150mm时，L不小于管外径；当公称直径大于或等于150mm时，L
不小于150mm； 1.1.4 管孔应尽量避开在焊缝上，如必须在焊缝及附近开孔时，在管孔两侧大于孔径且不小于60mm范围内的焊缝经无损探伤合格； 1.1.5 管子的坡口型式和尺寸的选用，应考虑保证焊接接头质量，填充金属少，作业条件好，便于操作及减少焊接变形等原则，并符合《手工电弧焊焊接接头的基本形式和尺寸》（GB986--80）规定； 1.1.6 钢管的切割与加工，对于焊缝级别高的管道宜采用机械方法进行，对焊缝级别低的管道可采用等离子切割、氧---乙炔火焰等热加工方法，但必须去除坡口表面的氧化皮，并将影响焊接质量的凸凹不平处打磨平整； 1.1.7 焊前将坡口表面及坡口边缘内侧不小于10mm范围内的油锈、漆垢等杂质清除干净，并不得有裂纹、夹层等缺陷； 1.1.8 为了防止焊接裂纹，减少焊接内应力，应避免强行组对焊缝； 1.1.9 钢管的组对要求： 1.1.9.1 等厚管子或管件的对口，应做到内壁齐平，内壁错边量要求：高级别焊缝不超过管壁厚的10%，且不大于1mm；低级别焊缝不超过管壁厚的20%，且不大于2mm； 1.1.9.2 不等厚对接焊件、组件组对要求： 当管件厚度小于或等于10mm，厚度差大于3mm及管壁厚度大于10mm，厚度差大于薄壁厚度的30%或超过5mm时，将超厚部分按4：1削薄； 1.1.10 焊条使用前说明书规定进行烘烤，烘烤次数不得超过2次，对重要部件的焊接用焊条，使用时应装入100--150℃专用保温箱
青草沙水源地原水工程 金海支线工程QJZ-C5标 ==管道焊接施工方案== 第一章、工程概况： 青草沙水源地原水工程--金海支线工程QJZ-C5标是青草沙原水工程陆域管体金海支线中的金海泵站工程。本工程位于浦东新区华东路西侧（华东路2898号）盛家浜南侧，泵站占地32.2亩，建筑面积约27328㎡。本工程造价4600.6715万元，工期485日历天。 建设单位：上海青草沙投资建设发展有限公司。 设计单位：上海市政工程设计研究院。 监理单位：上海宏波工程咨询管理有限公司。 施工单位：上海建工桥隧建筑工程有限公司。 工程内容，金海增压泵房至东南18#井，金海增压泵房至金海水厂的V3井（在西北角上），V3井至17#井（在东北角上），17#井至18#井之间的所有管道安装。管子有 DN4000,DN3200,DN3000,DN2800,DN2400,DN2000,DN1800,DN1600,DN1400,DN1200,DN1000,DN800,DN70 0,DN600,DN500,DN400,DN300,DN250,DN200,DN150,变径管，阀门，弯头，松套接头，补偿接头，防水套管，法兰，三通等。具体内容见WC500W,WC551W。 工作量见WC551W-04，WC500W-18上的内容。 第二章、施工准备 1．熟悉图纸及设计要求，弄清工作范围及工作量。 2．同业主、设计、监理一起技术交底 3．编制施工方案，根据业主进度编制施工计划。 4．根据管道单线图，平面图，流程图。编制管子长度，编制焊口节的，现场活口节的及预制编号。5．管道技术员根据编制好的焊口图及相关文件将图中加工的管件列出清单，交加工厂加工，编号。6．熟悉管道施工技术。 7．焊工进场前，要经过焊工工艺评定 8．准备施工临时用料，施工机具见表（气割、扳手、焊接用料、小型工具） 9．根据现场施工条件合理组织安装人员（计划见表）.
宁波万华H12MDI中试工程 工艺管道焊接、安装施工方案 编制： 审核： 审批： 中国化学工程第六建设公司宁波项目经理部 2008年8月26日
目录 1 编制说明 2 编制依据 3 施工程序 4 管道安装的一般技术要求 5 焊接及焊接检验 6 管道系统压力试验 7 管道系统吹洗 8 安全技术措施 9 施工组织措施 10 工、机具及手段材料计划 11 检验、测量器具配备表
1 编制说明 1.1 我单位所承担的宁波万华H12MDI中试工程分为：管廊夹套管及其伴热管线、装置材质为316L的管线。其中：管廊夹套及伴热管线总长为3660米，夹套内管材质为16Mn,管子壁厚为SCH80，装置材质为316L的管线总长为800米，管件983个。由于以上夹套管线施工周期长，而夹套内管及316L材质管道焊口要求100%射线检测，大部分316L管径都在DN40以下，因此焊接、施工难度大，对施工技术和施工组织均提出了较高要求。 2 编制依据 2.1 《工业金属管道工程施工及验收规范》GB50235-97 2.2 《现场设备、工业管道焊接工程施工及验收规范》GB50236-97 2.3 《工业安装工程质量检验评定统一标准》GB51252-94 2.4 《工业管道工程质量检验评定标准》GB50184-94 2.5 《石油化工剧毒、易燃、可燃介质管道施工验收规范》SH3501-2002 2.6 《石油化工企业设备及管道涂料防腐蚀设计及施工规范》SH3022-1999 2.7 《石油化工钢制通用阀门选用、检验及验收》SH3064-1994 3 施工程序 3.1 管道安装的施工程序见图3-1 3.2 现场管道安装应遵循下列原则： 3.2.1 先地下后地上，先“工艺”后“辅助”，先大后小，并及其它专业工程施工协调配合，合理交叉，做到安全文明施工，科学管理。 3.2.2 管廊夹套管线及伴热管线同时施工。 3.2.3 管道系统试压应在焊缝检验合格后进行。 3.2.4 管道系统试压完毕后，进行吹扫工作。 4 管道安装的技术要求 4.1 管道安装前具备下列条件： 4.1.1 及管道有关的土建工程经检查合格，满足安装要求。 4.1.2 设计及其它相应技术文件齐全，施工图纸已会审完成。
三亚湾区域城市雨污水分流改造工程项目（三亚湾路下游W130～W180部分雨水） 焊 接 钢 管 施 工 方 案 编制人: 审核人: 审批人: 广西市政工程集团有限公司 二0一三年三月八日
目录 <一>工程概况.......................................................... . (2) <二>钢管安装.......................................................... . (2) 1、压力管道安装程序.......................................................... . (2) 2、压力管道安装工艺.......................................................... . (2) <三>焊接施工.......................................................... .. (3) 1、焊接连接.......................................................... .. (3) 2、法兰连接.......................................................... .. (4) <四>施工人员配置及机具设备表.......................................................... (5) <五>试压.......................................................... ............................................................

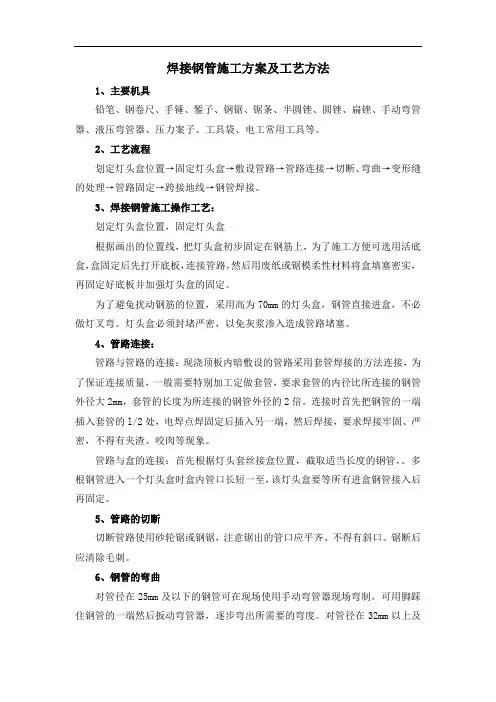

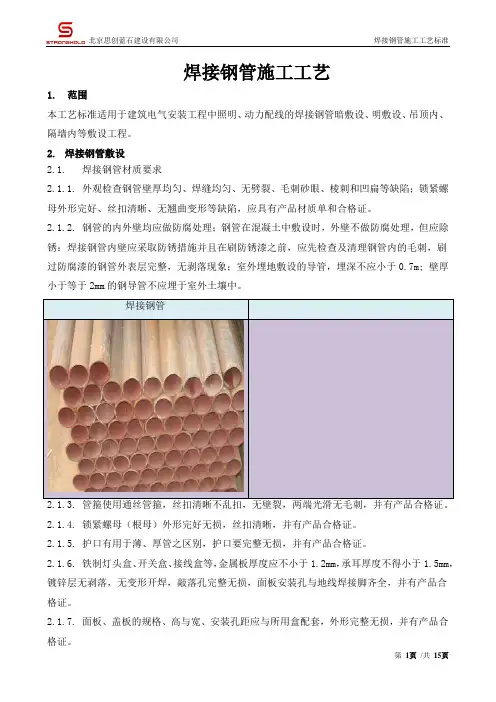

焊接钢管施工方案及工艺方法 1、主要机具 铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、工具袋、电工常用工具等。 2、工艺流程 划定灯头盒位置→固定灯头盒→敷设管路→管路连接→切断、弯曲→变形缝的处理→管路固定→跨接地线→钢管焊接。 3、焊接钢管施工操作工艺： 划定灯头盒位置，固定灯头盒 根据画出的位置线，把灯头盒初步固定在钢筋上，为了施工方便可选用活底盒，盒固定后先打开底板，连接管路，然后用废纸或锯模柔性材料将盒填塞密实，再固定好底板并加强灯头盒的固定。 为了避兔扰动钢筋的位置，采用高为70mm的灯头盒，钢管直接进盒，不必做灯叉弯。灯头盒必须封堵严密，以免灰浆渗入造成管路堵塞。 4、管路连接： 管路与管路的连接：现浇顶板内暗敷设的管路采用套管焊接的方法连接，为了保证连接质量，一般需要特别加工定做套管，要求套管的内径比所连接的钢管外径大2mm，套管的长度为所连接的钢管外径的2倍。连接时首先把钢管的一端插入套管的l/2处，电焊点焊固定后插入另一端，然后焊接，要求焊接牢固、严密，不得有夹渣、咬肉等现象。 管路与盒的连接：首先根据灯头套丝接盒位置，截取适当长度的钢管，。多根钢管进入一个灯头盒时盒内管口长短一至，该灯头盒要等所有进盒钢管接入后再固定。 5、管路的切断 切断管路使用砂轮锯或钢锯，注意锯出的管口应平齐、不得有斜口。锯断后应清除毛刺。 6、钢管的弯曲 对管径在25mm及以下的钢管可在现场使用手动弯管器现场弯制，可用脚踩住钢管的一端然后扳动弯管器，逐步弯出所需要的弯度。对管径在32mm以上及
80mm以下的钢管一般使用液压弯管器，注意选取与钢管规格相对应的弯管模具，模具放好后，压动压杆或开动电动弯管器的液压泵，注意观察钢管的弯曲情况，达到所需要的弯曲后，及时停止液压动作。对管径在80mm以上的钢管，最好到专业厂家加工定做。 7、跨接地线 对盒两端的钢管必须焊接跨接地线，并与灯头盒点焊，跨接地线的焊接长度不小于圆钢筋直径的6倍，使用扁铁时应三面围焊，焊接长度为扁铁宽度的2倍。跨接地线规格见下表： 缝的接线箱安排在墙上，确实不能避免时，可以考虑在变形缝的两侧各预埋一个接线箱的做法。 8、管路的防腐 埋入现浇顶板的钢管内壁必须做防腐处理，可采用灌防锈漆的办法，做好内壁防腐的钢管应注意保持通风于燥，以保证防锈漆干透。外壁不需做防腐处理，但必须清除铁锈等，以利于钢管和混凝土的结合。
钢管焊接施工方案 一、施工流程 挖槽→砂垫层铺设→下管→对口焊接→焊缝检查→管件安装→试压→固定口外防腐→土方回填→管道内防腐→冲洗消毒→勾头。 二、主要施工方法 1、铺设砂垫层将砂子找平后用平板振动夯夯实，砂垫层的平整度、高程、厚度、宽度、压实度须符合设计要求，验收合格后方可下管。 2、管道安装及焊接 （1）下管采用16～30T汽吊进行，用高强尼龙带缠绕管身，慢慢下入基槽。管下不得垫方木、石子。以防止损坏管身防腐层，管道必须放置在管沟中心。 （2）吊车由专人指挥，起吊速度均匀，回转平整，下落低速轻放，不得忽快忽慢、突然制动。 （3）管道焊接 a.参加管道焊接的焊工，必须经过考试合格，并取得劳动局颁发的焊工合格证，并报送监理单位。 b.钢管定位接口采用龙门架，人工配合。为保证焊接质量，应对焊口内100mm范围内的油漆、污垢、铁锈、毛刺等清扫干净，检查管口不得有夹层、裂纹等缺陷。有风天气焊接时工作坑周围应用瓦楞铁设置防风棚，四级以上风力时停止焊接。
c.钢管对口前必须首先修口，使钢管端面坡口角度、钝边、圆度等，均符合对口接头尺寸要求 d.对口时应使内壁齐平，可采用长400mm的直尺在接口内壁周围顺序找平，错口的允许偏差为0.2倍壁厚且不大于2mm。 d.焊条使用前的12小时对焊条进行烘干处理（烘干温度150度～200度），现场使用时，使用保温筒装焊条，保证焊条干燥。管道接口采用手工电弧焊，焊条规格必须符合设计要求，当管径小于800mm 时采用三层焊接；当管径大于800mm时采用外三内二共五层焊接，每道焊口由两个焊工同时施焊。 e.点焊时焊条应与焊接时采用的焊条性能相同。钢管的纵向焊缝端部不得进行点焊，点焊的厚度应与第一层焊接厚度相同，底部必须焊透。点焊间距50～60mm，点焊焊点5点。焊接第一层前应对点焊点进行检查，如发现裂纹应铲除重焊。 f.焊缝表面的咬边深度δ≤0.5mm，连续长度≤100mm，焊缝两侧咬边总长不得超过该焊缝长度的10%，且不得有裂纹、气孔、弧坑和夹渣等缺陷，并不得有熔渣、飞溅物。管道接口采用多层焊接，第一层焊接必须均匀焊接，并不得焊穿；在焊接以后各层时，将前一层的熔渣全部清理干净。每层焊缝厚度一般为焊条直径的0.8～1.2倍。各层引弧点和熄弧点均错开。 g.管道闭口施工时，夏季在夜间管内温度20℃＋3℃下进行，冬季在中午温度较高的时候，且管内温度在10℃＋3℃下进行。
