XXX省XXXX（XXX界）至XXXX公路XX隧道二次衬砌专项施工方案
编制：
复核：
批准：
XX隧道二次衬砌专项施工方案
一、编制依据及原则
1、编制依据：
xxxxxxxxxxxxxxxxxxxxxxxxxxx合同《两阶段施工图设计》施工设计图纸；
《公路工程质量检验评定标准》JTG F80/1-2004；
《公路隧道施工技术规范》JTG F60-2009；
《河北省茅荆坝（蒙冀界）至承德公路施工标准化实施细则》；本公司历年来积累的施工经验，施工管理、技术与质量管理水平，技术装备实力和各专业人才技术条件。
2、编制原则：
科学组织施工，满足建设单位对本工程工期、质量、安全等方面要求，合理进行施工组织安排，充分利用各种条件，确保工程顺利施工和保证施工安全。根据本工程施工特点建立适合本工程的管理机构和质量体系，满足于本项目质量、安全目标顺利实现。
二、工程概况
1、本合同系XXXXXXXXXXXXXXXXXXXXXX合同段，全长7.113Km。XX隧道为分离式隧道，右线起讫桩号K64+252～K67+162，总长2910m，其中Ⅲ级围岩1670m，Ⅳ级围岩930m，Ⅴ级围岩310m；左线起讫桩号ZK64+248.9～ZK67+194，总长2945.1m，其中Ⅲ级围岩1670m，Ⅳ级围岩950m，Ⅴ级围岩325.1m。洞门形式为端墙式。项目区属亚湿润中温带大陆性季风气候，四季分明，雨热同季，季风显著，水流受季节影响较大。该区域年蒸发量1838.7mm,年平均日照2800-2900h,无霜期150d，气象条件造成每年有效施工期较短。
2、隧道结构设计
隧道按新奥法原理设计，结构采用锚、网、喷、钢拱架组成初期支护与二次模筑砼相结合的复合式衬砌型式；二衬采用C30防水砼，抗渗等级不小于S8。仰拱采用普通C25砼。隧道主洞、紧急停车带内轮廓一般采用三心圆、曲边墙形式；拱墙采用1.5mm厚复合式防水卷材
2.3人员组织概况
管理人员10人、开挖班40人、支护班60人、模板班40人、二次衬砌班40人。
三、总体施工方案
3.1 总体施工安排
因XX隧道为分离式隧道，故左、右洞施工相互间没有影响，根据各自隧道断面尺寸一致，左右洞分别配一套普通模板台车，加宽段模板台车通过普通模板台车加支撑，拼装出设计加宽段尺寸。
模板台车施工：隧道使用台车施工，台车设计总长12m。台车搭接10cm。每一循环台车衬砌长度为11.9m。隧道环向施工缝为11.9m一道。水平施工缝设在路面下0.15m位置。
人行横洞采用搭设满堂红脚手架，车行横洞采用简易型钢台架作工作平台进行施工。模板均采用钢模板。
隧道防水施工：隧道内采用简易台架铺设防水材料。
隧道钢筋施工：集中钢筋加工厂加工，再运输至隧道二衬钢筋施工部位，采用防水板简易台架作为钢筋绑扎施工平台进行钢筋施工。
隧道二衬砼施工：砼输送泵自地面泵送砼至模板台车处，砼灌注以自密实为主，人工配合采用捣固棒震捣。
3.2施工进度及计划
3.2.1工期安排原则
在保证合同总工期的同时，确保施工安全、工程质量及环保、文明施工目标等全面实现，完全履约；施工组织科学，工序安排合理，最大限度地减少施工相互干扰；尽可能开展平行流水作业，以减少施工投入、缩短施工工期，尽量做到主要工序均衡生产。
1、工期安排上严格按照招标文件对总工期的有关要求进行。
2、合理安排施工顺序，尽可能展开平行流水作业。
3.2.2 总体工期安排
XX隧道左、右线二衬计划完成工期分别如下。
XX隧道:开竣工日期2011年1月15日～2012年10月31日；该隧道为特长隧道，单口掘进左线2945.1m、右线2910m，为保证工期要求，左右线配置相同的机械设备、施工人员，并加强施工管理工作。
①施工准备及洞口工程：
左线：2011年1月15日～2011年3月20日
右线：2011年3月20日～2011年3月28日
②洞身开挖及支护：
左线：2011年3月21日～2012年9月30日
右线：2011年4月1日～2012年9月30日
Ⅴ级围岩按50m/月，Ⅳ级围岩按90m/月，Ⅲ级围岩按150m/月的开挖速度，包含车行横洞、人行横洞。
③二次衬砌：
左线：2011年6月1日～2012年10月30日
右线：2011年6月10日～2012年11月30日
④水沟、电缆槽：
左线：2012年5月1日～2012年11月30日
右线：2012年5月4日～2012年12月31日
⑤洞内水泥砼路面：
左线：2012年11月1日～2012年12月31日
右线：2012年12月1日～2013年1月31日
⑥竣工清理：
2013年2月1日～2013年3月31日
四、施工工艺、方法、技术措施
4.1 施工工艺流程
施工工艺流程图所示
施工工艺流程图 衬砌台车就位 模板加固与检查 衬 砌 砼 灌 注 砼捣固 砼拆模与养生 台车移位 强制拌合砼 砼输送
仰拱及小边墙关模 仰拱及小边墙砼浇注 填充砼浇注 拱墙防水及钢筋绑扎 衬砌背后回填注浆 测量放样及断面检查 仰拱防水层 捡底及超欠挖处理 强制拌合砼 砼输送 仰拱及小边墙钢筋绑扎 细石砼保护层
4.2 施工方法及技术措施
二次衬砌距掌子面安全距离：Ⅲ级围岩二次衬砌距掌子面距离不大于120m；Ⅳ级围岩二次衬砌距掌子面距离不大于80m；Ⅴ级围岩二次衬砌距掌子面距离不大于50m，仰拱与掌子面距离不大于35米。
XX隧道以采用复合式衬砌为主，明洞段采用明洞衬砌。IV级围岩及V级围岩隧道均采用曲墙有仰拱衬砌断面形式，仰拱与仰拱填充分开施作；III级围岩采用曲墙无仰拱衬砌断面形式。
隧道衬砌要遵循“仰拱超前、拱墙整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。仰拱施做完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性整体灌注施工，最后完成整体道床施工。混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，泵送混凝土浇筑，插入式捣固棒配合附着式振捣器捣固。
4.2.1 隧道初支断面净空测量
在隧道二衬施工之前，先由测量组对隧道初支断面净空进行测量，对隧道净空进行检查，完成后将测量成果上报。提前对侵限部分进行处理，处理完成后进行复测，并经监理检查合格后方进行下一道工序。
4.2.2 清底和基面处理
1) 清底采用人工配合反铲挖机，清底过程中应注意对隧道初支的保护。
2) 初支基面集中漏水部位进行注浆堵水，渗水部位施作防水砂浆刚性防水层或堵漏灵，做到无滴水、漏水、淌水、线流或泥砂流出，保证基面干燥、清洁。
3)自拱顶向两侧将基面外露的钢筋头、铁丝、锚管、排管、锚杆等尖锐物切除锤平，并用砂浆抹平顺，不得出现尖锐物。
4) 对基面凹凸不平处修凿及用砂浆抹平顺，不平整度最大为3mm，拱部不平整度矢弦比不大于1/8，其它部位矢弦比不大于1/6。将基面阴、阳角处和棱角部位须用砂浆抹成圆弧，圆弧半径为100mm。
5) 基面处理完，并经检查验收合格后，方可进行下一道工序施工。
仰拱采用移动式栈桥施工，但仰拱填充不与仰拱同时灌注，拱墙衬砌采用液压钢模衬砌台车施工，最后施工水沟电缆槽，必要地段采取回填注浆。
4.2.3仰拱及仰拱填充施工方案
仰拱与仰拱填充混凝土分幅分段浇筑，超前二次衬砌20～30m ，仰拱与仰拱填充不得同时浇筑，按照设计厚度一次灌注成型，一般浇筑段长不大于8m 。仰拱填充浇筑时两边预留临时水沟。Ⅳ、Ⅴ级围岩包括仰拱混凝土的浇筑、仰拱填充层的浇筑；Ⅲ级围岩包括铺底混凝土的浇筑。
仰拱施工工序框
（1）测量放样
首先在隧道两侧边墙处打设导放点，导放点每5m 打设一组，标高与该里程设计标高一致。再根据五寸台图进行放样开挖。
（2）仰拱开挖应符合以下规定
根据测量放样进行隧底开挖，开挖轮廓和底部高程必须符合设计要求。隧底范围石质坚硬时，岩石个别突出部分（每1m 2不大于0.1m 2）侵入衬砌应小于5cm 。
（3）在仰拱混凝土灌注前基底应做以下处理
清理基底虚碴、积水及其他杂物；采用高压风水对基面进行冲洗，保证基面洁净后方可关模浇筑混凝土。若仰拱设计有初期支护时，浇筑混凝土前必须对初支面采用高压风水进行冲冼。
（4）仰拱及仰拱填充砼浇筑
仰拱与仰拱填充不得同时浇筑，要求仰拱终凝后进行填充混凝土浇筑。
仰拱紧跟下台阶施工，结合断面情况和现有施工技术，拟将仰拱及填充分成二步施工。
第一步先施工仰拱，第二步施工仰拱填充。仰拱、仰拱填充施工断面见图4-6
（5）仰拱填充混凝土的厚度及表面高程必须符合设计要求。
（6）仰拱填充混凝土强度达到5MPa 方可行人，强度达到70%强度后方可通行车辆。
4.2.4二衬拱墙施工
（1）拱墙测量放样
首先，检查边墙基础施作结构尺寸，检查是否满足拱墙衬砌净空和模板台车就位尺寸。如边墙基础结构侵入模板台车就位净空，应进行修凿处理。净空满足要求后，使用水准仪操拱墙部位开挖 仰拱部位开
挖 安装仰拱钢架， 喷砼， 进行仰拱初支施工 安装拱脚排水管，中心排水沟、立模，绑扎仰拱钢筋，浇筑仰拱砼 立模，进行仰拱上填充层施工
平在隧道两边边墙基础上用红色油漆标出模板台车就位标高，使用全站仪在防水板标出隧道
中心线及模板台车就位的法线。中心线必须放在拱墙衬砌的两个端头，放线长度以11.90m （12m长台车）为准，预留10cm的模板搭接长度，中心线和就位高程点精确放在两个里程
断面，且便于施工过程中点位的可使用性。
（2）拱墙施工方案
隧道在开挖、支护后，围岩变形达到收敛，即不变形、不沉降后即可进行衬砌施工。防水层铺设前要对开挖断面净空进行检查，欠挖部分进行处理，保证不侵入设计要求净空。同时对喷砼进行基层处理，基层平整度要求：凹凸处高差不得大于5cm。
复合式衬砌要求隧道混凝土二次衬砌应在围岩收敛变形稳定后作为最佳衬砌时机，但软弱围岩及断层破碎带处，由于其围岩自稳能力差，初期支护难以使其达到完全稳定，故根据支护情况及量测信息，为确保洞体稳定及施工安全，经监理工程师同意后及时进行二次衬砌，必要时紧跟开挖面。
正洞衬砌段落边拱模采用定制12米衬砌钢模板衬砌台车，通过调整液压元件，使模板正确对位。混凝土灌筑通过灌筑窗口，自下而上，从已灌段接头处向未灌方向，水平分层对称浇灌，边浇边捣，层厚不超过40cm，相邻两层浇注时间不超过1.5小时，确保上下层混凝土在初凝前结合好，不形成施工冷缝，垂直自由下落高度控制不超过2m，捣固采用附着式振捣器和插入式振捣器，安排专人负责，保证混凝土衬砌内实外光。
减少二次衬砌混凝土表面的气泡，采取堵头板分层设排水孔排出泌浆水的措施，混凝土在振捣过程中，产生泌浆水，容易粘在模板上形成混凝土表面的气泡。在堵头板上沿竖向每20～30cm设可以封闭的孔（φ10～14的螺钉孔即可），浇筑时根据混凝土的层面，依序打开孔排水，排完水及时封孔。
衬砌台车由现场提供断面尺寸及功能要求，委托专业的厂家加工，现场组装。衬砌台车具备足够的强度和刚度，满足断面加宽及下锚段衬砌要求，并且立模方便。
预留洞室等结构物衬砌采用简易衬砌台架、组合钢模立模，泵送混凝土入仓。施工时，与正洞衬砌连接段预留出1m长，与正洞衬砌同时灌筑。
混凝土灌注结束12小时后从挡头板浇水养护。拱墙衬砌施工工艺框图见图
测放中线高程
检查防水板、钢筋
衬砌台车就位
安设注浆管预埋止水带灌注边墙混凝土
灌注拱部混凝土
脱模及养护
表面修整
质量评定台车设计加工修整涂脱模剂
预埋管止水带备料
混凝土泵就位试机
混凝土运送到位
制备试件
试件养护
强度检测
拱墙衬砌施工工艺框图
（3）边墙基础、拱墙施工缝基面处理
在防水层铺设、防排水结构安装完毕，经自检、监理检查、充气试验检查合格后，对边墙基础顶面清除焊渣、杂物等，然后用水进行冲洗，待水干后，涂界面剂。拱墙施工缝必须凿毛处理，同时用水清洗，理顺止水带。
（4）台车就位
立模（台车就位）：根据放线位置，移动台车就位。台车就位后，按要求检查台车位置、尺寸、方向、标高、坡度、稳定性，放置接头止水带及界面剂和拱部注浆管，并安设好挡头模板再进行合格检验和经监理工程师签证，方可灌筑边拱混凝土。
1、台车就位前，首先检查模板台车各个部件，检查是否牢固，模板强度、刚度是否满足施工需要，同时对模板台车拼装后结构净空尺寸进行检查、验收合格后，才可以投入使用。
2、台车就位前，对模板台车模板进行打磨处理，保证模板台车的表面平整度、光洁度，用色拉油作为脱模剂，脱模剂的涂刷一定要均匀，不能有油下流或聚集一团的现象。
3、台车就位前，台车底部钢轨安装必须符合如下要求：首先必须保证钢轨安装后的刚度
要求，即钢轨在承受自身静荷载和砼浇注过程动荷载中，不能出现下沉。钢轨间距误差不能超过5mm，满足台车行走，同时要用钢楔卡住台车轮，保证台车在浇注中不位移。
4、对有钢筋的拱墙砼，钢筋上必须使用与设计保护层等厚的高标号砂浆垫块，以确保钢筋保护层符合设计要求，二衬钢筋的安装不能侵入净空。
5、台车就位以测量组放样点位为标准，台车安装必须稳固、牢靠，接缝严密，不得漏浆。模板与混凝土接触面必须清理干净并涂刷隔离剂。
6、台车就位完毕后，对台车进行检查，其允许偏差必须满足如下要求下表4-1
序号项目允许偏差(mm) 检验方法
1 边墙脚平面位置及高程±15
尺量
2 起拱线高程±10
3 拱顶高程+10
水准测量
4 模板表面平整度
5 2m靠尺和塞尺
5 相邻浇筑段表面高差±10 尺量
7、检查完毕符合设计要求后，进行预埋件和挡头模板的安装，预埋件主要有背贴式橡胶止水带、中埋式橡胶止水带、止水条。止水带采用U形钢筋盘条固定在挡头模板上,一半镶入
模板,另一半需在挡头模板.并用钢筋进行固定、加固。带注浆管膨胀止水条采用预留安装槽。在模板拱顶（最高点）安设排气孔兼注浆孔。注浆孔设置间距5～10m。挡头模板和止水带之间采用定型木板加工,止水带与支护面之间采用不等宽度模板组合而成，根据超挖实际情况组
合。
（5）砼浇筑
混凝土浇筑：灌筑边拱混凝土时，应由下向上对称灌筑，两侧同时或交替进行，边墙部位混凝土应采取埋管式浇注，由液压泵直接顶压入模，挤压顶升式浇注。拱部先采取退出式浇注，最后用压入式封顶。混凝土用附着式振捣器和插入式振捣器联合捣固，安排专人负责，保证混凝土内部密实，外部光滑。并注意保护好预埋于混凝土内部的注浆管，防止其歪斜和倾倒，以确保二次衬砌后回填注浆能顺利进行。要配足备用捣固机具，防止因捣固机具发生故障，造成漏捣或捣固不实。混凝土灌筑必须连续进行，因故不能连续灌筑，间歇时间超过
混凝土初凝时间时，必须按规定进行接茬处理。
（6）混凝土结构自防水
二次衬砌采用自防水混凝土，抗渗等级不低于S8，拱墙砼掺加防水剂，仰拱砼掺加高效抗裂防水膨胀剂。
1、准备工作：在砼浇筑前，必须检查输送泵是否完好，拌合站运转情况是否正常，砼罐车是否到位，配合比、外加剂是否调整好。各种机具（捣固器等）是否准备好，是否能用。
2、砼浇筑：砼浇筑前，先清洗边墙基础顶面，清除杂质，涂界面剂，仔细检查台车模板表面的平整度，整洁情况。
3、主要技术措施
隧道衬砌砼为使衬砌砼抗渗等级不小于设计要求等级，达到内实外美，不渗、不漏、不裂和砼表面无湿渍的质量标准，施工过程采取以下主要技术措施进行控制。
①、衬砌净空控制
在拱墙衬砌前，对模板架立位置进行测量放样。模板架立位置比设计位置净空大5cm，对模板结构尺寸和衬砌净空进行检查，对模板进行调整，加固。
②、砼质量控制
精心试验钢材、水泥、粗细骨料、水、外加剂等原材料，经试验后精心选用符合设计强度标准的原材料进行配合比设计并不断优化。对隧道内渗水进行水质化验，弄清它是否对砼有侵蚀性，以便在配合比设计时采取相应的措施，如原材料的选用等。施工中严格按配合比准确计量，严格按配合比拌制砼，必须采用自动计量搅拌站拌和，采用重量法计量，砼搅拌时间不能少于3分钟；砼拌和完成后必须在规定的时间内用完，否则将重新进行试验检验或报废。砼浇筑全部采用泵送砼入模。脱模时间必须经试验确保砼强度达到8MPa以上后才能脱模，脱模后及时进行养护，养护时间不少于7d。
③、拱顶混凝土密实度和空洞解决措施
A.分层分窗浇注
泵送混凝土入仓自下而上，从已灌筑段接头处向未灌筑方向。充分利用台车上、中、下三层窗口，分层对称浇注混凝土，在出料管前端加接3～5m同径软管，使管口向下，避免水平对砼面直泵。砼浇筑时的自由倾落高度不能超过2米，当超过时，采用接长软管的方法解决砼落差过高的问题。
B.采用封顶工艺
当混凝土浇筑面已接近顶部（以高于模板台车顶部为界限），进入封顶阶段，为了保证空气能够顺利排除，在预留注浆孔安装排气管（采用φ12.5mm镀锌管），排气管一端尽可能靠防水板顶部。将排气管另一端固定在模板台车内，且固定牢固。随着浇筑继续进行，当发现有水（实为混凝土表层的离析水、稀浆）自排气管中流出时，即说明仓内已完全充满了混凝土，停止浇筑混凝土，疏通排气管和撤出泵送软管。
封顶混凝土时尽量从内向端模方向灌注，以排除空气。后期（砼强度达到设计70%以上）可利用排气管对拱顶因砼收缩产生的空隙进行填实，回填灌浆压力控制在0.1～0.5MPa。
C.浇筑过程中派专人负责振捣，保证砼的密实，封顶前准确安装拱顶排气管，确保封顶
时不出现空洞，并在后期利用此管进行压浆，使衬砌背后充填密实。
④、拆模和养护
砼拆模拱墙模板在砼强度达到8Mpa后方可拆模，拆模后进行洒水养护作业，养护期龄为14天。
⑤、其它技术措施
A．严格控制混凝土从拌合出料到入模的时间，当气温20℃～30℃时，不超过1h，10℃～19℃时不超过1.5h。冬、雨季施工时，混凝土拌合运输和浇筑严格按保障措施和规范要求执行。
B.拆模养护：每循环脱模后及时对模板台车进行养护：清刷模板，对变形和麻面处进行整修和打磨，涂脱模剂。当边、拱混凝土强度达到5MPa时，方可拆模，拆模时间不可过早。拆模后及时进行洒水养护，养护时间不少于7天。
C.衬砌厚度、密实度及外观检测方法
衬砌外观要目测平顺光滑，无蜂窝麻面。断面尺寸及中线、高程用钢尺配合经纬仪、水平仪量测，内轮廓必须符合设计要求。衬砌厚度检查采用雷达检测。密实度检查采用混凝土回弹仪，其强度检查采用同期制作混凝土试件，做抗压强度试验。
4.2.5防排水施工
隧道防水主要是利用混凝土的自防水能力，混凝土的的抗渗等级不得低于S8。拱墙背后设置复合防水卷材，防水板厚度不小于1.5mm。隧道变形缝采用橡胶止水带止水，隧道施工缝采用膨胀橡胶止水条止水。
4.2.
5.1系统排水管的布设
（1）环向排水盲管安设
先在喷射混凝土面上定位划线，线位布设原则上按设计进行，但根据洞壁实际渗水情况作适当调整，尽可能通过喷射层面的低凹处和有出水点的地方。沿线两侧钻定位孔，定位孔间距30～50cm，将膨胀螺栓打入定位孔，用铁丝将环向盲管定位于膨胀螺栓上，见排水盲管布置示意图4-10。集中出水点处沿水源方向钻孔，然后将单根引水盲管插入其中，并用速凝砂浆将周围封堵，以便地下水从管中集中流出。
（2）纵向排水盲管安设
按设计位置在边墙底部测量放盲管设置线，沿线钻孔，打入膨胀螺栓，安设纵向盲管，用卡子卡住盲管，固定在膨胀螺栓上。
4.2.
5.2隧道防排水施工工艺流程见图4-11
图4-11隧道结构防排水施工工艺流程
4.2.
5.3基面处理
基面处理主要对初期支护表面的渗漏水，外露的突出物及表面凸凹不平处进行处理。
1、处理基面渗漏水，采用注浆堵水或埋设排水管直接排水到边沟，保持基面无明显漏水；
2、对初期支护混凝土表面外露的锚杆头，钢筋尖头等硬物割除。
①对钢筋网等凸出部分，先切断后用锤铆平抹砂浆素灰。
②对有凸出的管道时，用砂浆抹平。
③对锚杆有凸出部位时，螺头顶预留5mm 切断后，用塑料帽处理。
3、对初期支护表面凸凹不平处进行处理，使混凝土表面平顺，凸凹面满足D/L ≤1/6（D 为两凸凹面间凹进深度，L 为两凸凹面间距离）。
4、基面处理质量检查 基面检查处理（检查净空及初期支护表面处理） 环、纵向排水盲管安装 沉降缝、施工缝止水条安装
防水板铺设 防水板原材料 检验 隐蔽检查 合格 不合格 衬砌台车定位 施工缝止水带安装 灌筑二次衬砌混凝土 隐蔽检查 合 格 不合格 隐蔽检查 不合格 合格 拆模养护 混凝土试验拌 和 修补 结 束
净空检查用断面仪等仪器进行，检查支护断面是否满足设计尺寸，每10米检测一个断面，如不满足设计净空要求时，则加密检查，并对侵限部分严格按照规范要求进行处理。
初期支护表面应平整，无空鼓、裂缝、松酥，表面平整度用2m 尺进行检查，其平整度≤20mm 。
4.2.
5.4排水盲管施工
排水盲管包括环向排水盲管、纵向集水盲管、横向排水盲管，三者采用三通连为一体，形成完整的排水系统。其中纵向排水盲管在整个隧道排水系统中是一个中间环节，起着承上启下的作用，是关键环节。
环向、纵向排水盲管施工主要有钻定位孔、锚栓安装、盲管铺设、安装等环节，其施工流程见下图。
1、排水盲管布置
环向排水盲管沿纵向设置的间距根据设计要求进行布置，根据洞内渗、漏水的实际情况，在初期支护（喷射混凝土层）完成之前视情况埋设排水半管或线形排水板，形成暗埋、永久式排水通道系统，将水引入隧道纵向排水管或通过盲沟（管）引入排水沟排出洞外，在地下水较大的地段应加密设置排水盲管。
①对集中出水点，沿水源方向钻孔，然后将单根引水盲管插入其中，并用速凝砂浆将周围封堵，以使地下水从管中集中引出。
②当隧道开挖后在围岩表面有线流或股流时，均设排水半管或线形排水板，在排水管周围喷射厚度为1～2cm 水泥砂浆后，再进行喷射混凝土作业。
③在无渗漏水地段有必要时，每隔一定间距，在其喷层表面上、下打设排水孔，安装排水半管或线形排水板，使隧道在使用期内因地下水的迁移变化而产生的渗漏水能顺利排出洞外。
④纵向盲管安设的坡度必须满足设计要求。
2、施作步骤与方法
①按规定划线，以使盲管位置准确合理。
②钻定位孔，定位孔间距在30～50cm 。
③将膨胀锚栓打入定位孔。
④用无纺布包住盲管，用扎丝捆好；用卡子卡住盲管，然后固定在膨胀螺栓上。
环向、纵向排水盲管施工工艺流程
钻定位孔 安装锚栓 捆扎盲管 盲管纵向环向连接 铺设盲管
⑤排水半管铺设时，利用工作平台，根据裂缝形状或打孔位置，排水半管紧贴岩面，用水泥钉每隔30cm对称钉牢，然后喷射速凝水泥砂浆封固。
⑥对环、纵向排水盲管采用三通相连。
3、横向排水盲管施工
横向排水盲管是连接纵向排水管与侧排水沟的水力通道，通常采用硬质塑料管，其设置应符合设计要求，施工中先在纵向盲管上预留拼接，然后在仰拱及填充混凝土施工前接长至侧排水沟。
4、施工控制要点
①划线时注意盲管尽可能走基面的低凹处和有出水点的地方。
②盲管用无纺布等渗水材料包裹，防止泥砂、喷混凝土料或杂物进入堵塞管道。
③纵向盲管用防水卷材半裹，使从上部下流之水在纵向盲管位置尽量流入管内。
④隧道同一断面只能铺设一道排水半管，避免造成初期支护出现薄弱断面或薄弱带。
⑤初期支护中埋设排水半管时，喷射混凝土应分为2～3层，施工中必须严格控制各喷层厚度，保证排水半管埋设数量，避免凿槽或返工。各层排水半管铺设或各喷层的间歇时间，必须在前一层喷射混凝土终凝后进行。
5、排水盲管安装质量检查
①盲管尽量与岩壁密贴，与支护的间距不得大于5cm、盲管与支护脱开的最大长度不得大于10cm。
②施工中三通管留设位置准确，接头应牢固。
③盲管无泥砂、喷混凝土料或杂物堵塞，泄水孔通畅。
4.2.4.5防水板铺设
1、施工工艺流程
防水板铺设包括铺设准备、防水板固定、防水板焊接等环节。施工工艺流程如下图4-16。
2、施作步骤与方法
⑴、铺设准备
洞外检查、检验防水板质量，对检查合格的防水板，用特种铅笔划焊接线及拱顶分中线，并按每循环设计长度截取，对称卷起备用；洞内在铺设基面标出拱顶中线，画出隧道中线第一环及垂直隧道中线的横断面线。
防水板铺设宜采用专用台车铺设，台车应具备以下要求：
①防水板专用台车应与模板台车的行走轨道为同一轨道；轨道的中线和轨面标高误差应小于±10mm。
②台车前端应设有初期支护表面及衬砌内轮廓检查钢架，并有整体移动（上下、左右）的微调机构。
.
图4-16防水板施工工艺流程
③台车上应配备能达到隧道周边任一部位的作业平台。
④台车上应配备辐射状的防水板支撑系统。
⑤台车上应配备提升（成卷）防水板的卷扬机和铺放防水板的设施。
⑥专用台车上应设有激光（点）接收靶。
⑵、防水板铺设
防水板铺设应超前二次衬砌施工9～20m ，并设临时挡板防止机械损伤和电火花灼伤防水板，同时与开挖掌子面应保持一定的安全距离；
铺设前进行精确放样，弹出标准线进行试铺后确定防水板一环的尺寸，尽量减少接头； 采用从上向下的顺序铺设，下部防水板应压住上部防水板，松紧应适度并留有余量（按1.08考虑），保证防水板全部面积均能抵到围岩；
分段铺设的卷材的边缘部位预留至少60cm 的搭接余量并且对预留部分边缘部位进行有
1.防水板检查、检验；
2. 画焊缝搭接线；
3.
防水板截取。 1. 工作平台就位； 2. 接通电路线； 3. 画出隧道中线第一环及
垂直隧道中线的横断面线。 铺设准备 防水板固定 防水板焊接 焊缝补强 移工作平台
下一循环 洞 内 电热压焊器及爬行式热合器，垫上隔热纸 合 格 不合格 质量检查 防水板铺设 洞 外
效的保护；
对于横通道处防水板的铺设，如成形不好，须用浆砌片石或模筑混凝土使其外观平顺后，方可铺设防水板，对于热合器不易焊接的部位用热风枪手工焊接，并确保其质量；
两幅防水板的搭接宽度不应小于100mm，如图4-17所示；
⑶、防水板固定
采用热风焊枪或热合器，使防水板其融化与塑料垫圈粘结牢固。
在凸凹较大的基面上，在断面变化处增加固定点，保证其与混凝土表面密贴；
⑷、防水板焊接
焊接时，接缝处必须檫洗干净，且焊缝接头应平整，不得有气泡折皱及空隙；
防水板之间的搭接缝应采用双焊缝、调温、调速热楔式功能的自动爬行式热合机热熔焊接，细部处理或修补采用手持焊枪；
开始焊接前，应用小块塑料片上试焊，以掌握焊接温度和焊接速度；
单条焊缝的有效焊接宽度不应小于15mm；
防水板纵向搭接与环向搭接处，除按正常施工外，应再覆盖一层同类材料的防水板材，用热焊焊接。
在焊缝搭接的部位焊缝必须错开，不允许有三层以上的接缝重叠。焊缝搭接处必须用刀刮成缓角后拼接，使其不出现错台；
焊缝若有漏焊、假焊应予补焊；若有烤焦、焊穿处以及外露的固定点，必须用塑料片焊接覆盖。
3、施工控制要点
塑料板应存放在室内，库房应整洁、干燥、无火源、自然通风要好，并应远离高温热源及油脂等污物；
任何材料、工具、在铺设时应尽量远离已铺好的地段堆放；
安装垫圈要严格控制方向和排列距离，避免安装时搭接困难；
挡头板的支撑物在接触到塑料防水板处必须加设橡皮垫层；
绑扎钢筋和安装模板及衬砌台车就位时，在钢筋保护层垫块外包土工布防止碰撞和刮破塑料板；
浇筑混凝土时，应防止碰击塑料板，二次衬砌中埋设的管料与防水板间距不小于5cm，以防止破损塑料防水板，浇筑时应有专人观察，发现损伤应立即修补。
4、防水板施工质量检查
⑴、目测检验
用手将已固定好的塑料板上托或挤压，检查其与喷射砼面的密贴程度及预留量，检查塑料板有无烤焦、焊穿、假焊和漏焊，焊缝宽度是否符合设计，焊缝表面是否平整光滑，有无波形断面。
⑵、充气检查
检查采取随机抽样的原则，环向焊缝每衬砌循环抽试2条，纵向焊缝每衬砌循环抽试1条。防水板的搭接缝焊接质量检查应按充气法检查，将5号注射针与压力表相接，用打气筒进行充气，当压力表达到0.25MPa时停止充气，保持15min，压力下降在10%以内，说明焊缝合格；如压力下降过快，说明焊缝不严。用肥皂水涂在焊缝上，有气泡的地方重新补焊，直到不漏气为止。
4.2.4.6止水带安装
严格按设计、规范要求施作沉降缝、施工缝。沉降缝的设置位置，必须使拱圈、边墙和仰拱在同一里程上贯通。
1、衬砌模板台车各项准备工作就绪后，沿衬砌设计轴线每间隔0.45m在挡头板上钻一φ12钢筋孔，然后将加工成形的φ8钢筋卡由待模注混凝土一侧向另一侧穿入，钢筋卡内侧卡紧一半止水带，待模注混凝土凝固后拆除挡头板，弯曲φ8钢筋卡套上止水带的另一半，模注下一循环混凝土。
2、浇筑二次衬砌砼时，加强砼振捣，排除止水带底部气泡和空隙，使止水带和砼紧密结合。
3、止水带的接头，搭接宽度不小于15cm，冷接或焊接的缝宽不小于5cm。止水带安装见图4-19。
4、止水带施工控制要点
⑴止水带埋设位置应准确，其中间空心圆环应与变形缝重合。
⑵中埋式止水带应固定在挡头模板上，先安装一端，浇筑混凝土时另一端应用箱型模板保护，固定时只能在止水带的允许部位上穿孔打洞，不得损坏止水带本体部分；
⑶固定止水带时，应防止止水带偏移，以免单侧缩短，影响止水效果。
⑷止水带定位时，应使其在界面部位保持平展，不得使橡胶止水带翻滚、扭结，如发现有扭结不展现象应及时进行调正。
⑸止水带的长度应根据施工要求事先向生产厂家定制（一环长），尽量避免接头。
⑹、止水带粘接前应做好接头表面的清刷与打毛，接头处选在衬砌结构应力较小的部位，粘接可采用热硫化连接的方法，搭接长度不得小于10cm，焊接缝宽不小于50cm。冷接法应采用专用粘结剂，冷接法搭接长度不得小于20cm。
⑺、在浇捣靠近止水带附近的混凝土时，应严格控制浇捣的冲击力，避免力量过大而刺破橡胶止水带，同时还必须充分震捣，保证混凝土与橡胶止水带的紧密结合，施工中如发现有破裂现象应及时修补。
⑻、衬砌脱模后，若检查发现施工中有走模现象发生，致使止水带过分偏离中心，则应适当凿除或填补部分混凝土，对止水带进行纠偏。
止水带安装检查
⑴、止水带安装的横向位置，用钢卷尺量测内模到止水带的距离，与设计位置相比，偏差不应超过5cm。
⑵、止水带安装的纵向位置，通常止水带以施工缝或伸缩缝为中心两边对称，用钢卷尺检查，要求止水带偏离中心不能超过3cm。
⑶、用角尺检查止水带与衬砌端头模板是否正交，否则会降低止水带的有效长度。
⑷、止水带接头的检查：
①检查接头处上下止水带的压茬方向，此方向应以排水畅通、将水外引为正确方向，即上部止水带靠近围岩，下部止水带靠近隧道衬砌。
②接头强度检查：用手轻撕接头。
③观察接头强度和表面打毛情况，接头外观应平整光洁。抗拉伸强度不低于母材的80%；不合格时重新焊接或粘接。
4.2.6钢筋施工
钢筋加工与绑扎
钢筋按要求在洞外加统一加工，运输到现场，在台车上人工安装绑扎。根据测量控制点先扎外层环向定位钢筋，用纵向筋将定位钢筋连接后，以纵向筋作为其他环向筋安扎依据，扎完外层后再用相同方法安扎内层钢筋，并及时将内外层钢筋用蹬筋连接，电弧焊点焊，以加强整体刚度。钢筋安设完成后，按中线标高进行轮廓尺寸检查，合格后于内层钢筋挂设5cm 厚砂浆垫块，以确保砼灌筑后钢筋保护层厚度。钢筋绑扎时，严禁损伤防水板，钢筋焊接时，用防火板对防水板进行遮拦，以防烧伤防水板。
复检钢筋
台车就位前按照用仪器测放的隧道中线及标高对已安扎好的钢筋再次进行结构尺寸检查，看钢筋位置是否正确，保护层能否满足要求，环向主筋内外面是否已安设混凝土保护层浆垫块，只有符合要求后才能进行台车就位。
4.2.6.1钢筋接头
1、钢筋绑扎接头技术要求：
①、受拉区内的光圆钢筋末端应作成彼此相对的180度弯钩，带肋钢筋应作成彼此相对的90度弯钩。绑扎接头的搭接长度（由两钩端部切线算起）应符合下表4-3规定：序号钢筋类别受拉区受压区
1 光圆钢筋30d+半圆形弯钩30d
2 带肋钢筋35d+直角形弯钩25d
注：d为钢筋直径；绑扎接头的搭接长度除应符合本表规定外，且在受拉区不得小于300mm，在受压区不得小于200mm。
②、受压区光圆钢筋的末端，可不作弯钩，但钢筋搭接长度不得小于30d。
2、钢筋电弧焊接头技术要求：
①、钢筋电弧焊接头类型应符合下表4-4规定：
注：在无条件进行序号1、3的双面焊缝电弧焊时，可采用2、4的单面焊电弧焊。
②、钢筋电弧焊接头外观质量应符合下列要求：
搭接接头的长度、帮条的长度和焊接的总长度应符合表4-5的规定：
序号类别项目允许偏差
1 电弧
焊接
头
帮条焊接头钢筋轴线的纵向偏移0.5d
搭接焊接
弯折角4°
偏移0.1d且不大于3mm
焊缝高度+0.05d—0
焊缝宽度+0.1d—0
焊缝长度-0.5d
咬肉深度0.05d且不大于0.5mm 在2d长的焊缝表
面上焊缝的气孔及
夹渣
数量2个
面积6m2
2 闪光
对焊
接头
接头处钢筋轴线
弯折角4°
偏移0.1d且不大于2mm 接头表面裂纹不允许
注：d为钢筋直径，单位为mm。
A、钢筋搭接接头的搭接部位应预弯，搭接钢筋的轴线应位于同一直线上。
B、帮条电弧焊的帮条，宜采用与被焊钢筋同级别、同直径的钢筋；当采用同级别不同直径的钢筋作帮条，且被焊钢筋与帮条钢筋均为I级钢筋时，两帮条钢筋的直径应大于或等于被焊钢筋的0.8d，当被焊钢筋与帮条钢筋为Ⅱ、Ⅲ级钢筋时，两帮条钢筋的直径应大于或等于0.9d。帮条和被焊钢筋的轴线应在同一平面上。
C、焊接高度h应等于或大于0.3d，并不得小于4mm，焊接宽度b应等于或大于0.7d，并不得小于8mm。
新建哈尔滨至佳木斯铁路宾西北至平安屯段 站前工程HJZQ-6标 隧道二衬模板工程专项施工方案编制： 审核： 批准： 中铁十九局集团有限公司 哈佳铁路项目经理部 二○一四年十一月 目录
隧道二衬模板工程专项施工方案 一、工程概况 马鞍山隧道：位于依兰县境内，进口里程为DIK257+990，出口里程为DIK259+025，全长1035m，为单洞双线隧道，线间距4.40m~4.496m，隧道最大埋深为62.1m。隧道进口至DIK258+402.337位于直线上，DIK258+402.337至隧道出口位于半径为5000的右偏曲线上。隧道纵坡为单面下坡，坡度为-3%。采用复合式衬砌。 依兰隧道：位于依兰县境内，进口里程为DIK256+285，出口里程为DIK257+495，全长1210m，为单洞双线隧道，线间距4.4m，隧道最大埋深为68.695m，隧道位于直线上。隧道纵坡为单面上坡，坡度为7‰。采用复合式衬砌。 二、隧道衬砌模板基本原则 1、仰拱、边墙模板都采用定型钢模。 2、二衬模板:二衬采用拱墙液压衬砌台车模板，堵头模板，用定型钢模板拼接。 3、本标段两个隧道均单口掘进，依兰隧道出口、马鞍山隧道进口分别设置一台衬砌台车，明洞施工衬砌台车一台，依兰隧道与马鞍山隧道共用。总共三台衬砌台车。 4、严格执行衬砌模板的准入制度，选择专业厂家进行生产。模板断面尺寸与设计图相符。 5、模板进场时间满足现场隧道二衬需求。 三、模板技术要求 1、仰拱模板：仰拱端头采用定型钢模，端模预留纵向钢筋位置，钢模分上下两幅，上幅与仰拱填充端头模板做成整体。下幅模板高度为仰拱厚度一半，上下幅模板中间夹中埋式橡胶止水带。仰拱背模采用弧形模板。为方便模板移动仰拱端模从隧道断面中心处分成两块。背模宽3米弧长2米。
武汉市花山大道新建工程光谷五路至武九铁路段施工总承包项目经理部 隧道二次衬砌工程 专项施工方案 中国核工业中原建设有限公司 批准： 审核： 校核： 编制：姚冰 二〇一〇年十月
目录 1.编制依据 (4) 2.编制原则 (4) 3.工程概况 (4) 3.1工程简介 (4) 3．2主要设计技术指标 (5) 4．材料与试验 (5) 4．1材料检测 (5) 4．2施工现场砼检测 (5) 5．施工计划 (6) 6．机械设备与人员配备 (6) 6．1劳动力安排 (6) 6．2机械设备配置 (7) 7．施工工艺 (8) 7．1衬砌施工工艺 (8) 7．2衬砌施工方法 (9) 7．3拱顶衬砌混凝土施工 (9) 7．4衬砌背后压浆 (10) 8.质量检验 (10) 8.1主控项目 (10)
8.2一般项目 (13) 9.质量保证措施 (13) 10.保证安全的主要措施 (15) 11．文明施工 (15) 12．环境保护 (16)
1.编制依据 武汉市花山大道新建工程光谷五路至武九铁路隧道施工设计图纸; 《地下工程防水技术规范》（GB50108-2008） 《地下防水工程质量验收规范》（GB50208-2002） 《公路隧道设计规范》（JTG D70-2004）； 《公路隧道施工技术细则》（JTG/T F60-2009）； 《公路工程质量检验评定标准》（JTG/T F80/1-2004） 2.编制原则 公路隧道二衬施工方案根据各隧道的设计图纸、洞内围岩级别，选择适宜的方法进行施工；采用新技术、新设备、新方案，做到适用性和先进性相结合，进行技术经济方案的比选，选择最优方案施工；提高施工机械化水平，提高劳动生产率，加快施工进度，确保工程质量。总结经验教训，不断的提高隧道工程二衬施工质量，为隧道工程施工安全保驾护航。 隧道二衬施工方案除应符合《公路隧道施工技术细则》外，尚应符合环境保护和劳动卫生有关法律、法规的要求。 3.工程概况 3.1工程简介 工程花山大道东湖高新段自光谷五路至武九铁路（K-1+720～K3+920），长约
车石隧道洞身衬砌（二次衬砌）施工方案 一、编制依据 1、施工过程中引用或参考的主要设计、规范和施工技术规定： 二、工程概况 1、本项目为车石隧道改建，全长888m，其中隧道长788m，暗洞长773m，明洞15m，暗洞包括：V级围岩39m，IV级围岩（设仰拱）76.2m，IV级围岩（不设仰拱）177.8m，III级围岩480m。隧道位于直线段，隧道纵断面布置情况为：最大纵坡2.016%，最小纵坡0%，最小竖曲线半径10000m（凸），最大竖曲线半径18000m（凸）。 2、当地交通条件 项目所处地经济发达，路网完善，交通运输条件较好。 3、电力、水源供应情况 本工程各村均有供电设施和自来水，施工用电可直接与业主和当地政府部门协商解决落实；在各主要工点安装变压器从既有电网接入供电，并配备发电机以备工程施工急用。施工用水需临时修建水池，接驳自来水或天然山水、雨水使用，生活用水可从附近水厂连接取水。
4、本次施工为隧道洞身衬砌（二次衬砌），围岩衬砌类型采用复合式衬砌，衬砌分类见下表： 车石隧道衬砌类型 三、施工准备工作 1、根据监控量测反映围岩已经稳定，可进行二次衬砌施工。 2、隧道二次衬砌所需原材料已经储备，并经试验检测合格运输采用汽车运输，确保满足隧道二次衬砌需求。 3、机械、二次衬砌班组人员投入30人已就位，具备进行二次衬砌施工条件，具体人员及机械见下表。 施工人员统计表
4、制定了二次衬砌施工工作的安全体系，质量保证措施、环保职业健康保证措施等。 5、测量放线、高程等工作已完成。 6、技术交底已下发。 四、进度计划 预计开工日期2010年11月1日，完成2011年4月30日，计划工期180天。详细进度计划见下表：
中铁五局南龙铁路扩能改造工程NLZQ-3标 隧道工程二次衬砌施工方案 一、工程概况 中铁五局改建铁路南平至龙岩线扩能改造工程NLZQ-3标，共有5座隧道。隧道共长15067.22m，其中明洞及洞门长度242.21m，另有斜井395m。 分别为三明北隧道DK62+284～DK72+485.09，隧道全长201.09m；城关隧道DK62+905～DK70+211，隧道全长7306m，斜井395m；余厝隧道DK70+293.2～DK72+557，隧道全长2263.8m；上头隧道DK73+165～DK74+226，隧道全长1061m；北山隧道DK74+900.29～DK79+135.62，隧道全长4235.33。 隧道衬砌总长度15067.22m，斜井衬砌长度90m。 衬砌断面分为有碴断与无碴断面两种形式，二衬厚度35～70cm，设双侧水沟、电缆槽及中心排水沟。衬砌断面都为曲墙断面形式，除Ⅱa衬砌不设仰拱外其他各型衬砌断面均带有仰拱。 建筑材料，拱部边墙C30砼、C35钢筋砼，底板C35钢筋砼，仰拱C30砼、C35钢筋砼，仰拱填充C20砼，水沟电缆槽身C30砼。 Ⅱa衬砌底板设有双层钢筋，Ⅳc、Ⅴb、Ⅴc衬砌全断面设有双层钢筋。 拱墙二次衬砌与初期支护间设防水板加土工布，防水板后环向设置φ50mm打孔波纹管，纵向间距8～10m。隧道两侧边墙脚外侧设置纵向HDPE/96双壁打孔波纹管。 拱部边墙、仰拱环向施工缝处设置中埋式橡胶止水带、遇水膨胀止水胶。纵向施工缝处设置界面剂、遇水膨胀止水胶，素混凝土纵向施工缝处设接荐钢筋，双排φ16，长度0.6m，单侧每延米4根。 二、二衬施工方案 隧道二次衬砌采用整体式液压衬砌台车施工，台车长度12m，
XXX省XXXX（XXX界）至XXXX公路XX隧道二次衬砌专项施工方案 编制： 复核： 批准：
XX隧道二次衬砌专项施工方案 一、编制依据及原则 1、编制依据： xxxxxxxxxxxxxxxxxxxxxxxxxxx合同《两阶段施工图设计》施工设计图纸； 《公路工程质量检验评定标准》JTG F80/1-2004； 《公路隧道施工技术规范》JTG F60-2009； 《河北省茅荆坝（蒙冀界）至承德公路施工标准化实施细则》；本公司历年来积累的施工经验，施工管理、技术与质量管理水平，技术装备实力和各专业人才技术条件。 2、编制原则： 科学组织施工，满足建设单位对本工程工期、质量、安全等方面要求，合理进行施工组织安排，充分利用各种条件，确保工程顺利施工和保证施工安全。根据本工程施工特点建立适合本工程的管理机构和质量体系，满足于本项目质量、安全目标顺利实现。 二、工程概况 1、本合同系XXXXXXXXXXXXXXXXXXXXXX合同段，全长7.113Km。XX隧道为分离式隧道，右线起讫桩号K64+252～K67+162，总长2910m，其中Ⅲ级围岩1670m，Ⅳ级围岩930m，Ⅴ级围岩310m；左线起讫桩号ZK64+248.9～ZK67+194，总长2945.1m，其中Ⅲ级围岩1670m，Ⅳ级围岩950m，Ⅴ级围岩325.1m。洞门形式为端墙式。项目区属亚湿润中温带大陆性季风气候，四季分明，雨热同季，季风显著，水流受季节影响较大。该区域年蒸发量1838.7mm,年平均日照2800-2900h,无霜期150d，气象条件造成每年有效施工期较短。 2、隧道结构设计 隧道按新奥法原理设计，结构采用锚、网、喷、钢拱架组成初期支护与二次模筑砼相结合的复合式衬砌型式；二衬采用C30防水砼，抗渗等级不小于S8。仰拱采用普通C25砼。隧道主洞、紧急停车带内轮廓一般采用三心圆、曲边墙形式；拱墙采用1.5mm厚复合式防水卷材 2.3人员组织概况 管理人员10人、开挖班40人、支护班60人、模板班40人、二次衬砌班40人。 三、总体施工方案 3.1 总体施工安排
隧道二次衬砌施工方案 一、施工准备 经过前期的洞身开挖以及初期支护，现拱顶和拱脚以及隧道的周边收敛沉降均已趋于稳定,已具备进行二次衬砌的施工条件,用于二次衬砌施工的机械设备已全部到位。 二、施工方案 １、二衬工艺流程 2、施工工序及要求 ２.1 钢筋的制作安装 ２.1.1钢筋的制作 (1)二次衬砌钢筋在1∶1的制作样台上，分单元分片制作成形,各单元间预留足够的搭接长度。 （２）钢筋制作前，由隧道工程师编制钢筋制作方案和钢筋配料表,并向作业班组
进行技术交底。 (3)用于制作加工的钢筋表面应洁净。油渍、漆污、浮皮和铁锈在使用前应清除干净。在焊接处的水锈在焊接前应清除干净。钢筋除锈一般可以在钢筋冷拉调直过程中进行,或使用电动除锈机或钢丝刷进行。 (４）钢筋调直可采用卷扬机拉伸调直的方法，其冷拉率：Ⅰ级钢筋不大于４%,Ⅱ级钢筋不大于1%。调直后的钢筋应平直，无局部曲折。 （5)钢筋下料切断采用ＧQ-40型钢筋切断机。先制作钢筋下料平台，每种规格下料前，先将钢筋需要的下料长度标识在下料平台上,经复核无误后,设置断料尺寸栏板，再开始下料,以保证下料尺寸准确。 (6) 钢筋弯曲成型一般可采用GＷ-40型钢筋弯曲机，辅以手摇扳手、卡盘、扳头等手工工具。对需要弯曲已安装在结构上的钢筋时，采用TJC型手提式液压弯曲机，一般可弯曲φ10~32的钢筋。不允许热弯曲,也不允许锤击弯曲或尖角弯折。Ⅰ级钢筋末端需要作180°弯钩,其圆弧弯曲直径不小于2.5d（注：d为钢筋直径,下同）。钢筋平直部分长度不宜小于3d；Ⅱ级钢筋末端需作90°或135°弯折，其弯曲直径不小于４d，平直长度按设计要求确定；弯起钢筋末端弯钩按设计要求制作，设计无要求时，属抗震和受扭结构弯钩做成135°，平直长度不小于１0ｄ。 2．1.2钢筋绑扎要求 (1)所有钢筋均按设计图纸的要求设置。 （2）钢筋的交叉点均采用铁丝扎牢。 （3）钢筋弯钩平面应与模板面垂直，转角处钢筋弯钩平面与模板夹角应为模板转
市政隧道二次衬砌施工工艺及方法 二次衬砌采用全液压自行式衬砌钢模台车作为二衬模板，左右洞各一台，采用工厂定型加工，现场拼装。衬砌混凝土采用自拌罐体运输混凝土，泵送入模。 1）、施工流程 测量定位→推入工作平台→清理喷锚基面及锚杆头→防水层施工→钢筋绑扎→台车送入安装、定位→浇筑混凝土→混凝土养护→收缩台车液压泵脱模 2）施工方法 （1）测量定位 测量放出隧道中心线，悬挂于拱点的中线。 （2）推入工作平台 工作平台采用型钢制作，长约4米，宽度与隧道截面小，高度至拱顶，上面成台阶状，四个支点，支点装有轮子。示意图如下： （3）清理喷锚基面及锚杆头
利用工作平台人工对基面及锚杆头进行清理，使面层平整。对凹处采用喷射混凝土进行修补，对突出部分进行凿打。 （4）防水层施工 防水层350g／m2无纺土工布+1.2mmEVA组成，防水板采用无钉无孔铺设工艺，拱、墙全包，接缝采用双面焊缝。 ①无纺土工布铺设 在喷射混凝土隧道拱顶部正确标出隧道纵向的中线，再使裁剪好的无纺土工布中心线与喷射混凝土上的这一标志 相重合，从拱顶部开始向两侧下垂铺设。用射钉固定垫片，将无纺土工布固定在喷射混凝土上。 固定无纺土工布布的垫片是隧道复合衬砌防水层施工的必要零部件，先覆盖在无纺土工布层上，用水泥钉将它钉入喷射混凝土里，水泥钉长度不小于50mm，这样土工布就固定在砼基面上。固定点之间成梅花形布设，固定点之间的间距按设计图进行布置（分区进行）。土工布之间的搭接宽度为120mm。铺设土工布时沿洞室环向进行铺设，不得拉得过紧，以免影响防水卷材的铺设，同时在分段铺设的土工布连接部位预留不小于120mm的搭接余量。 ②防水卷材铺设 先在隧道拱顶部的无纺布上正确标出隧道纵向中心线，再使防水卷材的横向中心线与这一标志相重合，将拱顶部与圆垫片热熔焊接，与无纺布垫层一样从拱顶开始向两侧下垂
隧道模筑衬砌施工方案桐木檀
一、编制依据 1、铁四院有关焦柳铁路石怀段扩能工程设计施工图纸、设计说明及石怀 指会议纪要等。 2、现行铁路有关规章制度及设计规范、施工规范。 3、施工现场条件和施工调查、图纸会审资料。 4、上级主管部门对本工程的施工进度安排及施工要求。 5、本公司技术、机械设备的配置现状。 二、工程概况 桐木檀隧道位于焦柳线石怀段吉首站至湘泉站区间，靠近湘泉站。隧道中心里程为K1088+372.95，隧道全长203.3m，线路进出口均为直线；有单个漏水点54处，渗水施工缝、裂缝长度共计约168m；拱部大面积渗漏水里程为K1088+420～+460该段采取壁后注浆进行回填；根据《石怀指纪在[ ]20号》会议纪要精神，对修建时只做了初期支护地段的K1088+291.3～+311.3、k1088+317.3～+341.3和k1088+357.3～+421.3共计117米，采取补做模筑衬砌加固；k1088+341.3～+357.3段采取拱部结构中空锚杆加固。根据规范要求，需增设2个避车洞，左侧电缆槽因施工模筑衬砌需重做电缆槽。 桐木檀隧道进口有一块空场地，可用于摆放砼搅拌机具及施工用料。施工用料及机具可经过公路运输至林木山公路收费站附近，然后转运至隧道口附近，大宗料尽量减少二次倒运，应以火车车皮运输为主。
三、主要工程数量表（见表）： 四、施工组织部署 （一）、劳动组织 1、现场组织管理机构 现场组织管理机构图如下：
2、现场人员安排 （1）工地安全防护人员9人：驻站联络员2名，工地防护6名（距两端洞口800米处各1名，距两端洞口20米处各1名，洞内2名），工地安全员1名； （2）模筑补砌组40人： （3）渗漏水整治组32人：负责渗漏水整治施工 （4）机械组：空压机司机1名，电工3名，材料1名，架子工3名； （5）后勤组：3名。 （二）材料组织 1、主要材料数量（见表）
表格编号技术交底书 项目名称中铁四局集团有限公司黔张常七标段二分部第 1 页 共 5 页 交底编号JJYSDJKAQ-3 工程名称军家垭隧道进口 设计文件图号黔张常施隧参202 施工部位军家垭隧道进口二衬 交底日期2015年09月10日 技术交底内容： 一、隧道作业一般安全技术要求 1、所有作业人员必须正确佩戴安全帽、防护口罩、雨鞋等安全防护用品； 2、所有进洞作业人员必须经过体检，确保身体健康方可进洞作业； 3、所有进洞作业人员须经安全培训并考试合格方可上岗作业； 4、特殊工种必须持证上岗作业； 5、隧道内需进行有毒气体检测，确保隧道照明、通风等工作条件满足文明施工要求方可进洞作业； 6、所有作业人员进出隧道必须进行实名登记，无关人员不得随意进入隧道。 二、隧道二衬排水板作业安全技术要求 隧道洞身防排水工程主要包括环纵向排水盲管安装、土工布挂设、防水板安装、止水带安装等工序。 1、纵、环向排水盲管 1)必须由专人操作安装纵、环向排水盲管的射钉枪，禁止枪口对人，防止走火伤人，作业完成 及时将射钉枪放到指定的位置，由专人保管，不得随意丢弃； 2)盲管固定点扎丝绑扎丝头不易过长，防止损伤防水板、土工布。安装环向排水盲管超过2m时， 作业人员应以正确的姿势站立在平稳、牢固的脚手架或台车上并佩戴安全带，克服麻痹思想，防止发生人员坠落事故； 3)在安装环向排水盲管须从一侧向另一侧密贴固定悬挂锚钉上，锚钉锚于喷射混凝土表面要牢 固，防止环向排水盲管掉下砸伤人。 2、透水管 1)透水管与纵、环向盲管连接处用无纺布包裹紧密，固定牢固防止移位； 2)透水管出口侧（贴紧模板处）应采用编织袋、棉纱、防水布等进行封堵密实，防止水泥砂浆 进行堵塞透水管、盲管； 3)用钢筋加固透水管时注意安全用电，在使用电焊机前应检查线路是否正常、有无破损、接地 是否规范，电焊工必须持证上岗，防止触电伤人，在焊接加固过程中对透水管应进行必要的防护，防止在施工过程烫伤透水管。 3、防水板铺设 1)防水板施工中应对火源及可燃物进行严格管理，杜绝火源进入作业面，严禁在隧道内存放防 水材料，应随运随用。 2)铺设防水板施工作业范围应禁止吸烟并设有明显标志，防水板台车应配置灭火器，并明确防 火责任人。
XXX省XXXX（ XXX界）至XXXX 公路 XX隧道二次衬砌专项施工方案
中国中铁编制： ________________
复核： ________________ 批准： ________________
XX隧道二次衬砌专项施工方案 一、编制依据及原则 1、编制依据： XXXXXXXXXXXXXXXXXXXXXXXXXXX 合同《两阶段施工图设计》施工设计图纸； 《公路工程质量检验评定标准》JTG F80/1-2004 ； 《公路隧道施工技术规范》JTG F60-2009； 《河北省茅荆坝（蒙冀界）至承德公路施工标准化实施细则》；本公司历年来积累的施工经验，施工管理、技术与质量管理水平，技术装备实力和各专业人才技术条件。 2、编制原则： 科学组织施工，满足建设单位对本工程工期、质量、安全等方面要求，合理进行施工组织安排，充分利用各种条件，确保工程顺利施工和保证施工安全。根据本工程施工特点建立适合本工程的管理机构和质量体系，满足于本项目质量、安全目标顺利实现。 二、工程概况 1、本合同系XXXXXXXXXXXXXXXXXX）合同段，全长7.113Km XX隧道为分离式隧道，右线起讫桩号K64+252?K67+162总长2910m 其中川级围岩1670m W级围岩930m V级围岩310m 左线起讫桩号 ZK64+248.9?ZK67+194总长2945.1m，其中川级围岩1670m W级围岩950m V级围岩325.1m。洞门形式为端墙式。项目区属亚湿润中温带大陆性季风气候，四季分 明，雨热同季，季风显著，水流受季节影响较大。该区域年蒸发量1838.7mm年平均日照2800-2900h,无霜期150d,气象条件造成每年有效施工期较短。 2、隧道结构设计 隧道按新奥法原理设计，结构采用锚、网、喷、钢拱架组成初期支护与二次模筑砼相结合的复合式衬砌型式；二衬采用C30防水砼，抗渗等级不小于S&仰拱采用普通C25砼。隧道主洞、紧急停车带内轮廓一般采用三心圆、曲边墙形式；拱墙采用 1.5mm厚复合式防水卷 材 2.3人员组织概况 管理人员10人、开挖班40人、支护班60人、模板班40人、二次衬砌班40人。 三、总体施工方案 3.1总体施工安排 因XX隧道为分离式隧道，故左、右洞施工相互间没有影响，根据各自隧道断面尺寸一致，左右洞分别配一套普通模板台车，加宽段模板台车通过普通模板台车加支撑，拼装出设计加宽段尺寸。
隧道二次衬砌专项 施工方案
XXX省XXXX（XXX界）至XXXX公路XX隧道二次衬砌专项施工方案 编制： 复核： 批准：
XX隧道二次衬砌专项施工方案 一、编制依据及原则 1、编制依据： xxxxxxxxxxxxxxxxxxxxxxxxxxx合同《两阶段施工图设计》施工设计图纸； 《公路工程质量检验评定标准》JTG F80/1- ； 《公路隧道施工技术规范》JTG F60- ； 《河北省茅荆坝（蒙冀界）至承德公路施工标准化实施细则》；本公司历年来积累的施工经验，施工管理、技术与质量管理水平，技术装备实力和各专业人才技术条件。 2、编制原则： 科学组织施工，满足建设单位对本工程工期、质量、安全等方面要求，合理进行施工组织安排，充分利用各种条件，确保工程顺利施工和保证施工安全。根据本工程施工特点建立适合本工程的管理机构和质量体系，满足于本项目质量、安全目标顺利实现。 二、工程概况 1、本合同系XXXXXXXXXXXXXXXXXXXXXX合同段，全长7.113Km。XX隧道为分离式隧道，右线起讫桩号K64+252～K67+162，总长2910m，其中Ⅲ级围岩1670m，Ⅳ级围岩930m，Ⅴ级围岩310m；左线起讫桩号ZK64+248.9～ZK67+194，总长2945.1m，其中Ⅲ级围岩1670m，Ⅳ级围岩950m，Ⅴ级围岩325.1m。洞门形式为端墙式。项目区属亚湿润中温带大陆性季风气候，四季分明，雨热同季，季风显著，水流受季节影响较大。该区域年蒸发量1838.7mm,
年平均日照2800-2900h,无霜期150d，气象条件造成每年有效施工期较短。 2、隧道结构设计 隧道按新奥法原理设计，结构采用锚、网、喷、钢拱架组成初期支护与二次模筑砼相结合的复合式衬砌型式；二衬采用C30防水砼，抗渗等级不小于S8。仰拱采用普通C25砼。隧道主洞、紧急停车带内轮廓一般采用三心圆、曲边墙形式；拱墙采用1.5mm厚复合式防水卷材 2.3人员组织概况 管理人员10人、开挖班40人、支护班60人、模板班40人、二次衬砌班40人。 三、总体施工方案 3.1 总体施工安排 因XX隧道为分离式隧道，故左、右洞施工相互间没有影响，根据各自隧道断面尺寸一致，左右洞分别配一套普通模板台车，加宽段模板台车经过普通模板台车加支撑，拼装出设计加宽段尺寸。 模板台车施工：隧道使用台车施工，台车设计总长12m。台车搭接10cm。每一循环台车衬砌长度为11.9m。隧道环向施工缝为11.9m一道。水平施工缝设在路面下0.15m位置。 人行横洞采用搭设满堂红脚手架，车行横洞采用简易型钢台架作工作平台进行施工。模板均采用钢模板。 隧道防水施工：隧道内采用简易台架铺设防水材料。 隧道钢筋施工：集中钢筋加工厂加工，再运输至隧道二衬钢筋施工部
安徽省池州市长九（神山）灰岩矿项目 工程名称：物流廊道（K0+000～K2+500）土建工程1#、2#隧洞二次衬砌混凝土施工方案 批准： 审核： 编制：
中国水利水电第八工程局有限公司 长九新材料工程项目部 二〇一七年五月二十日 目录 一、工程概况 (1) 二、施工准备 (1) 三、施工资源配置 (1) 3.1施工人员安排 (1) 3.2主要施工机械设备配置 (2) 四、施工进度计划 (3) 五、施工工序 (3) 六、施工方法 (4) 6.1钢模台车安装 (4) 6.1.1基本技术参数 (4) 6.1.2安装 (4) 6.2隧洞二次混凝土衬砌 (6)
6.2.1测量放样及施工准备 (6) 6.2.2施工用电、用水及原材料供应 (7) 6.2.3钢筋制作安装 (8) 6.2.4二衬台车就位 (8) 6.2.5施工缝、变形缝处理 (9) 6.2.6二衬混凝土施工 (9) 6.2.7洞内排水 (10) 七、质量安全保证措施 (11) 7.1质量保证措施 (11) 7.2施工安全保障措施 (11) 八、文明施工保证措施 (13)
一、工程概况 根据设计蓝图，1#隧洞洞身全长1197m（K0+298~K1+495），2#隧洞洞身全长149m（K2+140~K2+289）。其中，1#隧洞进口267m（K0+298~K0+565）、出口180m （K1+315~K1+495），以及2#隧洞全洞身，均为Ⅳ、Ⅴ类围岩，在进行一次支护后，采用二次混凝土衬砌加强支护。 根据2017-007号设计修改通知单要求，10m塌方段（K1+452~K1+442）顶拱中心线衬砌厚度调整为60cm，拱肩部位衬砌厚度保持原设计40cm不变。除塌方段，其余洞身衬砌混凝土厚度均按设计40cm进行施工。衬砌混凝土均采用C25钢筋混凝土。 根据设计文件，实际揭露围岩为Ⅴ类或者土质洞段时，混凝土衬砌段长度不小于30m，并延伸至稳定围岩洞段。 二、施工准备 （1）施工测量控制点已布设并复测完毕，洞顶监控量测点已布设并监测，一次支护稳定。 （2）施工衬砌混凝土配合比完成试验及审批工作。 （3）二次衬砌所需要的材料、钢模台车等准备、检验、进场完成。 （4）一次支护表面平整度满足衬砌要求。 （5）施工人员、机械设备均已进场准备就绪。 三、施工资源配置 3.1施工人员安排 衬砌作业队细分为钢筋班组、安装班组、混凝土施工班组，各班组人员配置见表1。

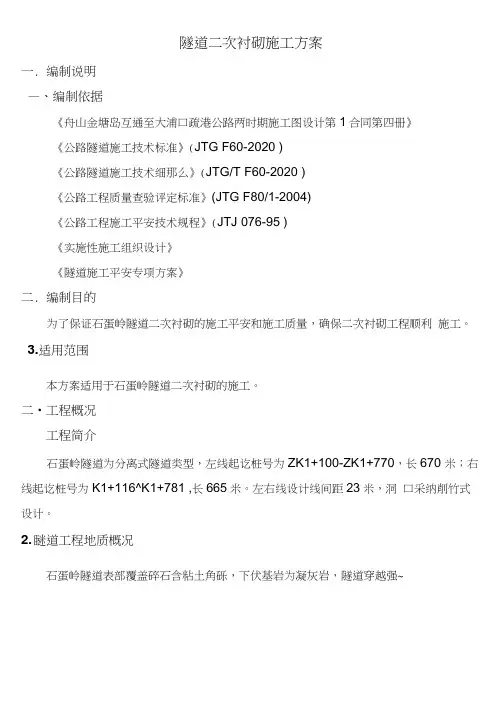

隧道二次衬砌施工方案 一、编制说明 1、编制依据 1.1《舟山金塘岛互通至大浦口疏港公路两阶段施工图设计第1 合同第四册》 1.2《公路隧道施工技术规范》(JTG F60-2009) 1.3《公路隧道施工技术细则》(JTG/T F60-2009 ) 1.4《公路工程质量检验评定标准》(JTG F80/1-2004) 1.5《公路工程施工安全技术规程》(JTJ 076-95) 1.6《实施性施工组织设计》 1.7《隧道施工安全专项方案》 2、编制目的 为了保证石蛋岭隧道二次衬砌的施工安全和施工质量，确保二次衬砌工程顺利施工。 3、适用范围 木方案适用于石蛋岭隧道二次衬砌的施工。 二.工程概况 1、工程简介 石蛋岭隧道为分离式隧道类型，左线起讫桩号为ZK1+100?ZK1+770,长670米；右线起讫桩号为K1+116-K1+781,长665米。左右线设计线间距23米，洞口采用削竹式设计。 2、隧道工程地质概况 石蛋岭隧道表部覆盖碎石含粘土角砾，下伏基岩为凝灰岩，隧道穿越强~微
风化岩体。地下水主要为基岩风化裂隙水，地下水水量贫乏，水文地质条 件较简单。 3、隧道衬砌结构 3.1明洞： 明洞结构为现浇钢筋混凝土等截而直墙式衬砌结构。 3.2暗洞衬砌结构： 暗洞衬砌结构按新奥法原理，采用复合式支护结构形式。初期支护以锚杆和钢筋网喷栓组成联合支护体系，二次衬砌采用模筑栓结构，初期支护与二次衬砌结构之间设防水排水夹层。二次衬砌采用C30泵送確结构，抗渗标号应达到S8o 三、主要施工技术方案 1、技术参数 本合同段隧道有III、IV、V四种围岩级别，共八种衬砌型式，其中Sma. S5-JQ、S5、S4JQ、S4衬砌类型设仰拱,S3衬砌类型不设仰拱，其分类长度见表3-1隧道衬砌类型表。 1.1衬砌设计参数 见表3-2衬砌厚度设计参数表。 表3-1隧道衬砌类型表 表3-2衬砌厚度设计参数表
隧道二次衬砌施工工法 The manuscript was revised on the evening of 2021
隧道二次衬砌施工工法 一、工法特点 施工工艺完善、简便，可操作性强。 采用此技术施工质量能够得到很好的控制，满足设计及验收标准的要求。 二、适用范围 本工法适用于三淅高速LXTJ-10标隧道二次衬砌施工 三、机械设备及人员配备 1劳动力安排 每个隧道施工队伍管理人员1人，负责全队的现场管理、技术管理及日常事务，下设4个工班，施工高峰期可适当增加劳动力。 2机械设备配置 机械设备配套从隧道工程特点出发，本着既要与施工方法相匹配，又能满足施工需要的原则，结合质量工期要求，做到既先进，又经济，合理配备。同时，还充分考虑设备的完好率和出勤率，拟投入本标段每座隧道二衬施工的主要机械设备见下表。
四、施工工艺 1衬砌施工工艺 隧道衬砌施工工艺详见图“衬砌施工工艺流程图”。 衬砌施工工艺流程图 2 3) 混凝土浇筑时的自由倾落高度不宜超过，当超过时，采用滑槽、串筒等器具， 或通过模板上预留的孔口浇筑。 4) 为保证混凝土的密实性，采用高频振捣器振捣，辅以附着式震动器。
5) 初期支护变形稳定前施工的二次衬砌，拆模时的混凝土强度应达到设计强度的 100%；初期支护变形稳定后施工的二次衬砌，拆模时的混凝土强度应达到，当湿度不够时，脱模后喷雾洒水养护，养护期14天。 6) 为保证衬砌混凝土与防水板及初支之间相互密贴，衬砌背后预埋注浆管，待混 凝土达到强度后进行衬砌背后回填注浆。 3拱顶衬砌混凝土施工 1) 混凝土泵送软管从模板台车的进料窗口(从最低一级窗口逐渐上移)处注入混凝 土。当混凝土浇筑面接近顶部(以高于模板台车顶部为界限)，进入封顶阶段，为了保证空气能够顺利排除，在堵头的最上端预留两个圆孔，安装排气管，其大小以φ50mm 为宜。排气管采用轻质胶管或塑料管，以免沉入混凝土之中。将排气管一端伸入仓 内，且尽量靠前，以免被泵管中流出来的混凝土压住堵死，另一端即露出端不宜过 长，以便于观察。随着浇筑继续进行，当发现有水(实为混凝土表层的离析水、稀浆)自排气管中流出时(以泵压≤为宜)，即说明仓内已完全充满了混凝土，立即停止浇筑混凝土，撤出排气管和泵送软管，并将挡板的圆孔堵死。 2) 封顶混凝土按规范严格操作，尽量从内向端模方向灌注，排除空气，保证拱顶 灌注厚度和密实。要落实三级检查签认制度，并配备相应的无损检测仪器(地质雷达)进行检测。 五、质量检验 1主控项目 1) 混凝土强度等级必须符合设计要求，混凝土强度试件应在混凝土的浇筑地点随 机抽样制作。 试件的取样与留置必须符合下列规定： （1）每拌制100盘且不超过100 m3的同一配合比混凝土，取样不得少于一次； （2）每工作班拌制的同一配合比混凝土不足100盘时，取样不得少于一次； （3）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。 检验数量：施工单位全部检查。监理单位见证取样检测或平行检验的次数分别为施工单位检查次数的20%和10%，但至少一次。 检验方法：施工单位进行混凝土抗压强度试验。监理单位检查混凝土强度试验报告，见证取样检测或平行检验。 2) 隧道衬砌的厚度必须符合设计要求。 检验数量：施工单位、监理单位每一灌筑段检查一个断面。 检验方法：施工单位测量净断面并与开挖轮廓比较，必要时可采用钻孔抽样或无损检测方法检查衬砌厚度，钻空检查每个断面应从拱顶沿两侧不少于5点，监理单位见证检查。 3) 隧道超挖回填必须符合设计要求。边墙基底应无虚碴杂物及淤泥，边墙基础的 扩大部分及仰拱的拱座应结合边墙同时灌筑。
合肥至福州铁路客运专线闽赣段HFMG-V标 DK590+731.62～DK607+813.97段 隧道二衬缺陷整修 施 工 方 案 编制： 复核： 审核： 批准： 中铁一局京福铁路客专闽赣V标项目经理部五公司分部 2012年10月 DK590+731.62～DK607+813.97段 隧道二衬缺陷整修施工方案 一、编制依据 1.《高速铁路隧道工程施工技术指南》铁建设[2010]241; 2.《高速铁路隧道工程施工质量验收标准》TB10753-2010/J1149-2011； 3.《铁路隧道工程施工安全技术规程》TB10304-2009/J947-2009； 4.《铁路混凝土工程施工技术指南》铁建设[2010]241； 5.《铁路混凝土工程施工质量验收标准》TB10424-2010/J115-2011；
6.DK590+731.62～DK607+813.97段所有隧道工程工点图、参考图； 7、中铁一局京福铁路客专闽赣V标《关于编制上报隧道衬砌缺陷整修方案的通知》。 二、工程概况 新建合肥至福州铁路客运专线DK590+731.62～DK607+813.97段共有隧道工程8座，总长度6259.9m，占管段总长度17082.35m的 36.65%，具体隧道衬砌施工长度、剩余长度、检测情况如下表所示： 三、隧道二衬缺陷 经检测隧道二衬主要缺陷有：二衬混凝土表面蜂窝麻面错台、衬砌钢筋保护层过小漏筋、二衬背后脱空、二衬环向结构裂缝、二衬渗漏水、预埋槽道背后混凝土不密实、二衬个别部位厚度不足等。 四、原因分析 1、二衬混凝土表面蜂窝麻面错台 主要原因有：混凝土塌落度控制不严格，施工时混凝土自由落体高度
隧道二次衬砌施工控制要点 1施工工艺 二次衬砌根据量测情况在围岩及初期支护变形基本稳定后进行，适度紧跟开挖面满足开挖与 衬砌安全距离要求。二次衬砌采用12m模板台车，混凝土采用混凝土运输车运输至施工现场，泵送入模。混凝土采取附着式振捣器为主插入式振捣器为辅的振捣方式。钢筋混凝土衬砌地段，钢筋在洞外下料加工成型，洞内利用多功能作业台架安装。 施工工艺流程 图1-1 二次衬砌施工工艺流程图 1.1钢筋制作安装
衬砌主筋、箍筋由钢筋加工厂加工，钢筋的加工、制作工艺应符合设计及规范要 求。为确保二衬钢筋定位准确，钢筋保护层厚度符合要求。具体做法： ①先由测量人员用坐标放样在调平层及拱顶防水布上定出自制台车范围内前后两根钢筋的 中心点，确定好法线方向，确保定位钢筋的垂直度及与仰拱预留钢筋连接的准确度。钢筋绑扎的 垂直度采用三点吊垂球的方法确定。 ②用水准仪测量仰拱填充面上定位钢筋中心点标高，推算出该里程处圆心与仰拱填充上中心 点的高差，采用自制三角架定出圆心位置。 ③圆心确定后，采用尺量的方法检验定位钢筋的尺寸是否满足设计要求，对不满足要求位置 重新进行调整，全部符合要求后固定钢筋。钢筋固定采用自制台车上由钢管焊接的可调整的支撑 杆控制。 ④定位钢筋固定好后，根据设计钢筋间距在支撑杆上用粉笔标出环向主筋布设位置，在定位 钢筋上标出纵向分布筋安装位置，然后开始绑扎此段范围内钢筋。各钢筋交叉处均应绑扎。 1.2二衬台车就位 台车轨道采用重型钢轨，底面直接置于已施工仰拱填充的砼表面上，保证台车平稳。轨道 布设控制标准一是轨道中心距6m，允许误差±25px；二是轨面标高为隧道填充面中心以上375px，允许误差±25px。要调整模板中心线尽量同台车大梁中心重合，使台车在砼灌注过程中处于良好 的受力状态。 曲线段落台车定位要考虑内外弧长差引起的左右侧搭接长度的变化，以使弧线圆顺，减少接 缝错台。 台车走行至立模位置，用侧向千斤顶调整至准确位置，并进行定位复测，直至调整到准确 位置为止。台车撑开就位后检查台车各节点连接是否牢固，有无错动移位情况。采用五点定位 法检查模板是否翘曲或扭动，位置是否准确，保证衬砌净空，同时也易于克服衬砌环接缝处的错 台。为避免在浇注边墙砼时台车上浮，还须在台车顶部加设木撑或千斤顶。同时检查工作窗状 况是否良好。测量放线时要考虑设计预留沉落量。
司空山隧道洞身衬砌首件工程总结报告 为了加强岳西至武汉高速公路工程质量管理，确保工程质量优质，质量目标明确，减少盲目施工，施工前确定标准的施工工艺，施工工艺通过首件试验确定。为了确保我合同段内的洞身衬砌工程质量符合设计要求及技术标准，我标段选定司空山隧道K31+690.5～K31+702.4为我标段洞身衬砌首件工程。 一、首件工程概况 司空山隧道右线K31+666.6～K31+678.6为V（小净距）浅埋段属偏压段，本次施工长度为12m，二次衬砌采用C30钢筋混凝土，其中拱墙厚度为50～80cm，变截面一侧位于压力小、埋深浅一侧，仰拱厚度为50cm，环向主筋为Φ22螺纹钢，纵向间距为20cm；纵向分布筋采用Φ12螺纹钢，环向间距为25cm，箍筋采用φ8钢筋。首件二次衬砌设计C30混凝土量为157m3. 二、首件工程目的 通过首件工程的技术经验，全面、客观的分析影响工程质量的各种因素，对各项工艺、技术和质量指标进行综合评价，从而得到更加科学、合理的施工工艺，为后续的批量生产建立质量控制目标和措施，避免技术、工艺等各种原因造成的各种隐患。 三、资源配置 1、人员安排 具体安排四个作业工班负责施工，其工作内容如下：
钢筋班：负责钢筋加工安装。 混凝土班：负责混凝土灌注、振捣、养护、拆模。 机械班：负责施工机械正常工作、维修及保养。 杂工班：负责配合其它班组现场施工及水电维修。 2、机械安排 机械设备仪器一览表 四、施工时间 2013年4月15日贴土工布及防水板，2013年4月15日～2013年4月16日钢筋绑扎，2013年4月17日台车就位及挡头模板安装，2013年4月17日～2013年4月18日混凝土浇筑。 五、施工工艺及控制参数 1、混凝土原材料的质量控制 对砂、碎石原材料进行严格挑选，砂、碎石的各项指标均符合相关规范要求。 2、混凝土拌合物的质量控制 （1）严格按照混凝土设计配合比施工
隧道二次衬砌施工工艺及施工方法 采用衬砌台架，隧道全断面整体衬砌。混凝土采用混凝土拌合站拌制，砼输送车运输，砼输送泵泵送入模内。 1、隧道衬砌施工工艺流程 详见《隧道二次衬砌施工工艺流程图》。 隧道二次衬砌施工工艺流程图 2、洞身二次衬砌混凝土浇筑 （1）二次衬砌混凝土浇筑时间选择 隧道二次衬砌必须在围岩和初期支护结构基本稳定并符合下列条件后进行混凝土浇筑施工： ①各测试项目的位移速率明显收敛，围岩基本稳定； ②已产生的各项位移已达预计总位移量的80％～90%； ③周边位移速率小于0.10～0.2mm/d,或拱部下沉速率小于0.07～ 0.15mm/d。 （2）立模质量控制 ①拱部模板应预留沉落量10～30mm，其高程允许偏差为设计高程加预留沉落量（+10mm,0mm）； ②变形缝及垂直施工缝端头模板应支立垂直、牢固，变形缝必须在同法向断面。 ③边墙与拱部模板应预留混凝土灌注及振捣孔口。 （3）衬砌混凝土质量控制 ①衬砌混凝土在运送过程中，采用砼运输车、轨行式砼输送车进行运输，以防止漏浆和发生离析。 ②衬砌混凝土自出拌合机后任何时刻都必须进行监督，不准向拌合物中
擅自任意加水。混凝土自拌合机出料后，运至浇筑地点至浇筑完毕的允许最长时间应符合规范要求。 ③衬砌混凝土浇筑前清除模板内泥土、混凝土残碴等杂物，并对预埋件、预留洞和模板支设情况进行检查，符合要求后方可进行施工。 ④衬砌混凝土浇筑时，自由倾落高度不得超过2米，超过2米时必须在模板上开设工作窗口，由工作窗口浇筑混凝土。 ⑤衬砌混凝土应连续进行浇筑，因故必须间歇时，其允许间歇时间不应超过规范规定。 ⑥衬砌混凝土采用砼输送泵进行输送，两侧分层、水平对称进行，振捣时不得危及防水层和模板。 ⑦混凝土拆模时，其强度应达到设计和规范规定要求，并在拆模后连续养护7天。 （4）洞身混凝土衬砌 ①隧道洞身二次衬砌砼采用模板衬砌台架施工，模板为大块钢模，其表面作到平整、光洁；模板台架两端挡头模板采用木模，木模上钻孔穿设衬砌纵向连接钢筋，以利于下一循环相连接；衬砌台架端头的挡头模板必须与模板台架、外侧拱壁嵌塞紧密，其间空隙必须采取封堵措施，防止衬砌混凝土浇筑时漏浆，以影响衬砌混凝土的质量。 ②混凝土浇筑前，应根据设计要求布臵预埋件、预留孔洞，并复核其位臵。隧道衬砌施工前，必须复核隧道断面尺寸，保证衬砌厚度；同时检验防水层铺设是否符合设计和施工规范要求，有无破损。衬砌模筑砼的施作时间，应根据围岩稳定情况和支护情况确定，应紧跟开挖灌筑，但开挖爆破不得危害已成衬砌。 ③采用混凝土泵连续浇筑时，一次浇筑段长度不应超过10m，并应防止混凝土离析。当混凝土面超过拱顶时，泵管出口应埋设在混凝土面以下，保证拱顶所有空间能填满、填实；衬砌砼采用砼输送泵泵送入模，两侧边墙采用插入式振捣器振捣，拱部混凝土采用模板台架顶部的附着式振动器振捣。 ④浇筑顺序从两侧拱脚向拱顶对称进行，间歇及封顶的层面成辐射状；衬砌混凝土浇筑应连续进行，不得出现水平和倾斜接缝，如混凝土浇筑因固中断，则在继续浇筑施工前，必须凿除已硬化的前层混凝土表面松软层及水泥砂浆薄膜，并将表面凿毛，采用高压水冲洗干净。 ⑤混凝土拆模时其强度必须达到规范规定的强度后方可进行，拆除模板后应立即连续养护，养护时间不得少于7天。 ⑥防止二次衬砌混凝土开裂措施 a、采用较大的骨灰比，降低水灰比，合理选用外加剂。 b、合理确定分段浇筑长度及浇筑速度。
杭长（沪昆）铁路客运专线湖南段X标段 中国中铁 隧道施工衬砌台车专项方案 中铁X局集团沪昆客专杭长湖南段项目经理部
二○一○年八月 目录 1工程概况 (1) 2 衬砌台车拆除及安装难点 (1) 3 村砌台车拆除及安装施工工艺流程图 (1) 4 拆除衬砌台车施工步骤 (2) 5 衬砌台车安装步骤 (4) 6 衬砌台车拆除及安装过程中的安全措施 (6) 7模板台车的质量保证措施 (6) 8模板工程 (7) 9模板台车的安全保证措施 (10)
隧道衬砌台车专项方案 1工程概况 沪昆客专杭长湖南段X标段位于湖南省长沙市区，中铁三局沪昆客专杭长湖南段第四项目分部隧道作业队承建5座隧道，其中双线隧道3座，全长852m，由于平丰隧道和曾家岭一号隧道较短，可共用一台台车，平丰隧道衬砌施工完成后衬砌台车拆除，将各部件运输到曾家岭一号隧道内重新安装使用。衬砌台车长10.50m，七榀龙门架构成基本骨架，模板分为顶模边模每块长54m．宽1．5m，两边各7块每块重约2．5t，通过液压系统调节模板各部尺寸达到设计要求。 2 衬砌台车拆除及安装难点 2．1 施工作业面小。隧道衬砌完成后在洞口进行拆除，洞口空间小，因此只能在村砌台车一侧施工。 2．2 拆除及安装过程中．要确保衬砌台车各部位完好无损，不得进行破坏性拆除。 2．3 拆装时采用20t吊车进行拆装作业。 3 村砌台车拆除及安装施工工艺流程图 3．2 衬砌台车拆除工艺流程图(见图1) 3．2 衬砌台车安装工艺流程图(见图2)
图l 拆障工艺流程图 图2 安装工艺流程图 4 拆除衬砌台车施工步骤 4．1拆除边模 首先拆除紧靠边模的支撑纵梁，然后拆除边模。边模和纵梁的拆 除均利用倒链，倒链一头挂在顶模上，另一头挂在边模上．每块边模均挂两个倒链，将边模拉起少许，然后人工拨出顶模与边模的连接铁销．断开顶模与边模连接，慢慢放下来，最后将边模暂靠在隧道衬砌面上，待龙门架拆除后即可取出边模。 4．2 拆除项模 首先利用倒链拆除顶模上的支撑横梁，衬砌台车共有六块顶模，由于条件限制，只能在衬砌台车一侧进行作业，顶模的拆除主要利用拆除边模拆除顶模拆除龙门架顶纵梁拆除龙门架拆除底部纵梁场地平整，铺设钢轨 安装底部两侧纵梁安装龙门架安装顶部纵梁 安装顶部模板安装边模
