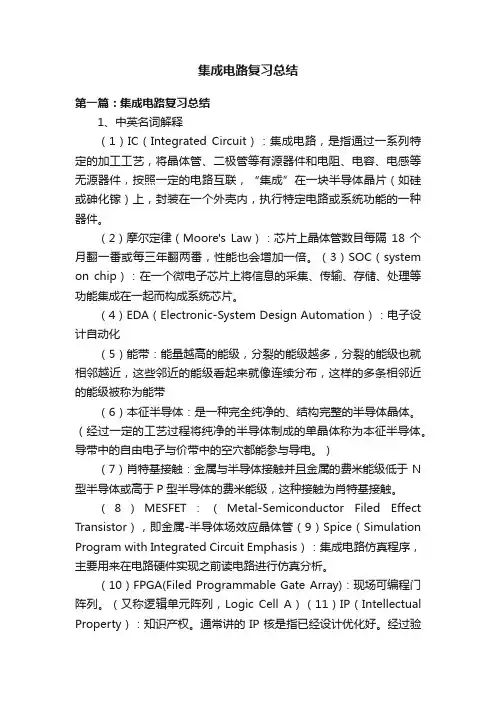

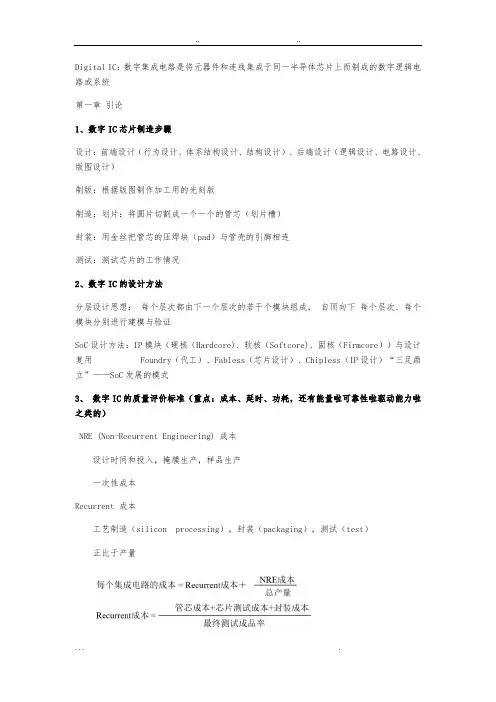

Digital IC：数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路
或系统
第一章引论
1、数字IC芯片制造步骤
设计：前端设计（行为设计、体系结构设计、结构设计）、后端设计（逻辑设计、电路设计、版图设计）
制版：根据版图制作加工用的光刻版
制造：划片：将圆片切割成一个一个的管芯（划片槽）
封装：用金丝把管芯的压焊块（pad）与管壳的引脚相连
测试：测试芯片的工作情况
2、数字IC的设计方法
分层设计思想：每个层次都由下一个层次的若干个模块组成，自顶向下每个层次、每个模块分别进行建模与验证
SoC设计方法：IP模块（硬核（Hardcore)、软核（Softcore)、固核（Firmcore））与设计复用Foundry（代工）、Fabless（芯片设计）、Chipless（IP设计）“三足鼎立”——SoC发展的模式
3、数字IC的质量评价标准（重点：成本、延时、功耗，还有能量啦可靠性啦驱动能力啦
之类的）
NRE (Non-Recurrent Engineering) 成本
设计时间和投入，掩膜生产，样品生产
一次性成本
Recurrent 成本
工艺制造（silicon processing），封装（packaging），测试（test）
正比于产量
一阶RC网路传播延时：正比于此电路下拉电阻和负载电容所形成的时间常数
功耗：emmmm自己算
4、EDA设计流程
IP设计系统设计（SystemC）模块设计（verilog）
综合
版图设计(.ICC) 电路级设计（.v 基本不可读）综合过程中用到的文件类型(都是synopsys版权)：
可以相互转化
.db（不可读）.lib（可读）
加了功耗信息
.sdb .slib
第二章器件基础
1、保护IC的输入器件以抗静电荷（ESD保护）
2、长沟道器件电压和电流的关系：
3、短沟道器件电压和电流关系
速度饱和：当沿着沟道的电场达到临界值ξC时，载流子的速度由于散射效应（载流子之间的碰撞）而趋于饱和。
ξC取决于掺杂浓度和外加的垂直电场强度
器件在V DS达到V GS --V T 之前就已经进入饱和状态，所以与相应的长沟道器件相比，短
沟道器件饱和区范围更大
反面整理P63 3.3.2 静态状态下的MOS晶体管相关参数以及公式（尤其是速度饱和）
4、MOS管二阶效应
阈值变化：随着器件尺寸的缩小，阈值电压变成与L、W、V DS有关
短沟效应（漏端感应势垒降低（DIBL））：电压控制耗尽区宽度，V DS提高将会导致势垒降低，甚至过高的V DS将会导致源漏短路，称为源漏穿流
窄沟效应：沟道耗尽区并不立即在晶体管边沿终止，而是会向绝缘场氧下面延伸一些，栅电压必须维持这一额外的耗尽电荷才能建立一条导电沟道，在W值较小时将会引起阈值电压升高
亚阈值导通：在V GS接近甚至略小于V T时，I D仍然存在
热载流子效应：
原因：小尺寸器件中的强电场引起高能热电子与晶格碰撞产生电子空穴对，引起衬底电流；电子在强总校电厂的作用下穿过栅氧，引起栅电流。
影响：改变阈值电压、使器件参数变差，特性不稳，电路失效；衬底电流引起噪声以
及动态节点漏电。
处理方法：LDD（lightly doped drain）:在源漏区与沟道间加一段电阻率较高的轻掺杂
区。可以减小热载流子效应，增大源漏端耐压范围，但是轻掺杂区会导致器件跨导减
小，漏源电流减小
闩锁效应：寄生双极型晶体管互相提供基极电流，正反馈至短路
第三章互连线
1、MOS IC的三层互连线
上层金属互连线
中层的多晶硅连线
下层的扩散区连线
2、互连线模型：集总RC模型（Elmore延时）
集总RC 模型（考虑导线电阻）：导线分段，每段导线的导线电阻集总成一个电阻R，电容集总成一个电容 C
第四章反相器
1、再生性：再生性保证一个受干扰的信号在通过若干逻辑级后逐渐收敛回到额定电平中的
一个
具备再生性的条件：过渡区增益绝对值大于一
2、扇出系数：输出端连接同类门的最多个数
扇入系数：单个逻辑门能够承受的数字信号输入最大量
3、静态CMOS反相器的特点：
1、输出高电平和低电平分别为VDD和GND。信号电压摆幅等于电源电压，噪声容限很
大；
2、采用无比逻辑，逻辑电平与器件尺寸无关，晶体管可以采用最小尺寸，且翻转时不
会因为尺寸设计原因出现错误，稳定性高
3、输出阻抗小，稳态时在输出和VDD或GND之间总存在一条具有有限电阻的通路，
对噪声和干扰不敏感
4、输入阻抗高，不消耗直流输入电流，理论上可以驱动无限多个门
5、不考虑泄露功耗的情况下，没有静态功耗（CMOS取代NMOS的原因）
4、CMOS反相器静态特性
开关阈值：定义为V M=V out的点，在这一区域由于V GS=V DS，上管下管都是饱和的（长沟短沟分为速度饱和和普通饱和），使通过两个晶体管的电流相等即可得到V M的解析表达式，推导过程见书上P134，反面自己推导一遍。
噪声容限[V IL，V IH]：根据定义，是反相器增益为-1时的输入，但是太难算了，就用了线性近似，推导过程见书上P136，反面自己推导一遍。
5、CMOS反相器动态特性
电容：巴拉巴拉巴拉巴拉一堆公式反正感觉没啥用
传播延时：在输入和输出反转的50%之间的时间，正比于这个电路的下拉电阻和负载电
容所形成的时间常数
传播延时性能优化设计：
减小负载电容（自身扩散电容，连线电容，扇出电容）
加大晶体管尺寸
优点：增加了驱动能力（增大充放电电流，降低导通电阻）
缺点：扩散电容增大，从而使负载电容增大
栅电容增加，使前一级的扇出电容增加
提高电源电压
缺点：V DD增加到一定程度，对延时的优化效果不明显
功耗增加
出于可靠性烤炉，V DD具有严格的上限
反相器链的性能优化：要求每一级的尺寸时与其相邻前后两个反相器尺寸的几何平均数（Cg为输入的栅电容）
这一段一定要回头看书看PPT啊！！！！！！！！！！！！！
5、反相器功耗分析（感觉好像都会，回头扫一眼就成，还有能连延时积啥的）
动态功耗：对负载电容充电和放电造成的功耗
短路功耗：开关过程中电源和地之间顺吉纳的直流通路造成的功耗
静态功耗：稳定输出高电平或低电平时的直流功耗，漏电流造成
第六章CMOS组合逻辑门的设计
1、静态CMOS组合逻辑电路
在每一时间（除切换期间）每个门的输出总是通过低阻连至VDD 或GND。
稳态时，门的输出值总是由电路所实现的布尔函数决定。
它不同于动态电路：动态电路把信号值暂时存放在高阻抗电路节点电容上。
合
2、静态电路类型：
互补CMOS
有比逻辑（伪NMOS和DCVSL）
传输晶体管逻辑（Pass-Transistor Logic）
3、互补CMOS经验规则：
晶体管看作是由其栅端信号控制的开关。
PDN用NMOS器件，PUN用PMOS器件（否则会有阈值损失）
实现N输入的逻辑门需要晶体管数目为2N。
4、互补CMOS静态特性：
高噪声容限
没有静态功耗
直流电压传输特性和噪声容限与数据输入模式有关
5、互补CMOS传播延时（我觉得这里可以考一道速度快慢的定性分析）
e.g.
6、互补CMOS尺寸设计：为了使NAND网的下拉延时与最小尺寸的反相器相同，在PDN串联网络中的NMOS器件必须设计成两倍宽（同样功能晶体管电容减半），以使NAND下拉网络的等效电阻与反相器相同而PMOS器件可以维持不变。
7、互补CMOS大扇入时的设计技巧：
调整（加大）晶体管尺寸（减小电阻但增大了电容，还会给前级加大负载，只有当CL>>Cint 才能用）
逐级加大晶体管尺寸，使影响最大的晶体管电容最小（但可能会使版图设计复杂，晶体管间距不得不加大，导致内部电容增加）
重新安排输入（定义：外层输入：接近电源或地的输入，内层输入：接近输出端的输入，最迟到达的输入信号应当作为内层输入（放在接近输出端处）以避免多次延时）
重组逻辑结构：延时与扇入的平方关系使得输入太多时反转变得极慢，可以将多输入转化为多级
插入缓冲器隔离扇入与扇出（减小电容减小时间常数）
8、组合逻辑链的性能优化
首先我们明确一个概念：驱动能力（带负载能力）就是输出电阻，越小越强
反相器延时：
一般逻辑门的延时：
p-（归一化）本征延时：本征延时与门的类型有关，但它与门的尺寸（晶体管宽度的加倍）无关
g-逻辑努力（logical effort）：对于给定的负载，一个门的输入电容和与它具有相同输出电
流的反相器的输入电容的比。逻辑努力与门的类型有关，但它与门的尺寸（晶体管宽度的加倍）无关
f-等效扇出（fanout）：又称为“电气努力”，对于反相器，有
尺寸计算：并联不变，串联乘以串联的次数。
g=（P网输入管平均尺寸+N网输入管平均尺寸）/3 （输入电容之比）
努力与延时及尺寸关系的具体计算见书
对组合逻辑链性能优化的小结
①逻辑努力的概念可以用来快速比较各种电路结构的延时特性。例如：在互补CMOS结构中，NANF门比NOR门好。
②逻辑链中当各级的努力延时（h）相同并且接近等于4时，整个逻辑链路径的延时最快。采用“较少”级数（逻辑门的数目较少）时，逻辑链未必最快；采用“大尺寸”逻辑门时，逻辑链未必最快，却会增加面积和功耗。
③逻辑链的路径总延时对于级数偏高“最优级数”的敏感程度不大。使每级的努力延时稍大于4可减少面积与功耗，但速度减慢不多。但当每级的努力延时大于6~8时，速度会明显变慢。
④当单个逻辑门的输入数目增多时，它的逻辑努力也增大，一般限制单个逻辑门的输入数目为4个。当输入数超过4时，一般需要把这个复杂门分解成多级的简单门
9、互补CMOS的功耗优化
逻辑门的翻转受拓扑结构和信号时序的影响
翻转概率
毛刺引起虚假翻转
降低光开关活动性的方法
逻辑重组
输入排序（推迟具有较高翻转率的信号）
减少资源的分时复用
均衡信号路径减少毛刺
10、有比逻辑
目的：减少互补CMOS中的器件数
方法：不用PDN和PUN组合，而用NMOS的PDN实现逻辑功能，用简单负载器件实现上拉
缺点：降低了稳定性、增加功耗
11、有比逻辑（伪NMOS）特点：
晶体管数目N + 1个
输出高电平VOH = VDD
输出低电平VOL 不为0，降低了噪声容限，增加静态功耗
负载器件相对于下拉器件的尺寸比，会影响噪声容限、传播延时、功耗等，甚至是逻辑功能
设计伪NMOS，要折中考虑：
1）减少静态功耗，负载PMOS管要小
2）得到较大的NML，VOL要低=> (W/L)n / (W/L)p大，负载PMOS管要小
3）减小tpLH，负载PMOS管要大
4）1），2）和3）矛盾，速度快的门消耗更多的静态功耗，且会减小噪声容限。
用伪NMOS设计大扇入的复合门具有吸引力的原因：
N+1个晶体管，面积小，寄生电容小
对前级负载小，每个输入只接到一个晶体管
输出低电平时有静态功耗，适合大多数情况下输出为高电平的情况，如存储器的地址译码电路
14、有比逻辑（DCVSL——差分串联电压开关逻辑）
输入具有互补形式同时产生互补输出，消除了反相信号所需要额外反相器
输出节点电容小(和伪NMOS相同)
反馈机制保证了能够关断不需要的负载器件
消除静态功耗(增加了转换功耗)
下拉网络PDN1和PDN2互补，实现逻辑功能的互补
有比逻辑，全摆幅（GND和VDD）
额外面积开销(有两个下拉网络)
布线复杂，动态功耗高
15、传输管逻辑
需要的器件数少：N个晶体管
没有静态功耗，无比逻辑
互补的数据输入输出
属于静态逻辑
设计具有模块化的特点
NMOS传输高电平有阈值损失，导致驱动能力下降，且由于充电过程中栅源电压一直降低充电速度会比较慢。甚至会产生如下问题。
16、传输管逻辑驱动问题解决方案
解决方案1：电平恢复晶体管
1、完全无静态功耗，但考虑过渡情形时，需要仔细确定尺寸
2、增加了内部节点内容，关断时有信号竞争，降低了门的速度
3、PMOS的导通加速了上拉，因而减少了输出（反相器）的下降时间
解决方案2：传输管用低阈值晶体管（VT = 0）
优点：几乎没有阈值损失
（亚阈值）
解决方案3：采用传输门（Transmission Gate）逻辑
6个晶体管，比互补CMOS实现少一半
F总有一条路径到VDD 或GND，是低阻节点
传输们延时：
减少传输门链的延时：插入缓冲器切断长的传输门链
17、传输管传输门比较
（1）传输管的优点：寄生电容小，速度快，属无比逻辑缺点：阈值损失，噪声容限
差，会引起下一级静态功耗，MOS管的导通电阻随电压变化而变化
（2）全传输门优点：无阈值损失，MOS开关的导通电阻基本为常数缺点：必须提供
正反控制信号，版图设计效率低，电容大
18、静态CMOS分析方法
结构、逻辑类型、性能（延时、稳定性，输入输出电阻（给前级的负载和对后级的驱
动能力））、功耗
19、动态CMOS
在静态逻辑电路中，每一个时间点（开关瞬态除外）输出都通过一条低阻的路径连接到VDD 或GND
动态逻辑电路依赖于信号值在高阻节点（求值期间或求值后）的电容上暂时存储。
分两相工作：预充（Precharge）
求值（Evaluate）
面积小（N+2个管子）
速度快（管子少，C L小，拉高无延时，预充就已经拉高了，选择大PMOS可以加快预充，但是也会加大CL，使得拉低时间变长）
全摆幅
虽然没有了静态功耗，但是始终一直在翻转，开关活动性很高，导致总功耗很高优势：晶体管少，CL小，每个扇入对前级只表现为一个负载晶体管
每个周期最多只能翻转一次，没有毛刺和虚假翻转
不存在短路功耗
劣势：时钟功耗大，时钟节点每个时钟周期都要翻转
增加抗漏电器件时可能会有短路功耗
较高的开关活动性
噪声容限：输出高电平时，动态逻辑门的输出阻抗很大。因此，输出电平对噪声和干扰很敏感！其它信号的电容性耦合，可能造成节点电荷损失，而且不能恢复。
20、动态门的信号完整性问题
电荷泄露（翻篇儿机关和亚阈值漏电引起）：为了防止泄露导致电平变化，要有较高的时钟频率，可以加电平恢复器，这里叫泄露晶体管，但是这样PDN导通时就会与泄露管产
生竞争，变成有比逻辑，产生短路功耗
电荷分享：求值时CL与PDN网络寄生电容分享电荷，可以给寄生电容节点预充电解决，
但是会增加面积和功耗。
电容耦合：
解决办法：预充期间置所有输入为0，求值期间输入只能进行单个的0→1翻转
时钟馈通：由于预充器件的栅漏电容引起的预充器件的时钟输入与动态输出节点间的耦
合效应。动态输出节点的电压可能上升到VDD以上
21、多米诺逻辑
扇出由一个低阻抗输出的静态反相器驱动，提高了抗噪声能力
缓冲器隔离了内部和外部电容，减少了动态输出节点的电容
可以利用反相器驱动一个泄漏器件抵抗漏电和电荷重新分布
预充期间置所有输入为0，求值期间输入只能进行单个的0→1翻转，这样的话就不会存在预充管和PDN同时导通的情况，也就可以取消求值管：减少了时钟负载，提高下拉驱动能
力，但会增加预充电周期
第七章时序逻辑电路设计的设计
1、动态存储器
要求定期刷新，要求从电容中读出信号时不会干扰所存储的电荷，因此要求通过具有高输入阻抗的器件来读取
速度快，面积小
2、静态存储器
对扰动不敏感
速度相对慢，面积相对大
信号可以无限保持
3、时序参数的一般定义
（1）建立（set-up）时间：t su
（2）维持（hold）时间：t hold
（3）时钟至输出（clk-q）时间（max）：t clk-q
（4）时钟周期：T
（5）数据至输出（d-q）时间（max）：t d-q
4、双稳电路
5、基于多路开关的锁存器
传输门实现
缺点：时钟信号的活性系数为1，有4个负载，功耗很大。
传输管实现
优点：时钟负载减小
缺点：第一个反相器的输入的高电平降低，从而影响噪声容限和开关性能，产生静态功耗
6、主从（边沿）寄存器（两个反相的基于多路开关的锁存器串联）
多路选择器实现：
强制写入实现：
优点：时钟晶体管的数目从8降到4
缺点：有比，强制写入。T1及其源驱动必须比I2 强。设计复杂。反向传导，T2 和I4 共同影响存储在I1—I2 中的数据
7、时钟交叠引起的问题
可以换用两相不交叠时钟
8、静态SR触发器
时钟控制的SR触发器（同步时序电路）9、简化的时钟同步SR触发器
10、动态存储器
比静态Latch和Register简单
基于在寄生电容上存储电荷，由于漏电需要周期刷新，适用于高频时序电路读操作不破坏信息：因此需要输入高阻抗的器件
解决漏电的办法：增加一个弱反馈反相器，构成伪静态
这会增加抗噪声能力，但会增加延时
除高性能数据通路外，一般均应使寄存器成为伪静态的或静态的11、C2MOS－Clocked CMOS
C2MOS与传输门相比较的优点：对时钟交叠不敏感
对传输门，不论其输出端是0还是1，输出端数据能被锁存住而不发生变化的条件是：P 管和N管必须同时关闭，只要有一个管子不关闭（例如由于Φ，Φ非造成P管和N管同时导通），则输出端就会受输入端的影响。
而对于C2MOS（例如当N管接Φ而P管接Φ非时）在输出为0时，只有当Φ非=0 时才有可能使输出从0变为1，而Φ=1时没有关系，即N管的导通不会影响输出端的0值。在输出为1时，只要当Φ=1时才有可能使输出从1变为0，而Φ非=0时没有关系，即P管的导通不会影响输出端的1值。
但是如果时钟的上升和下降时间太慢，那么存在一个时间间隔，NMOS 和PMOS都导通，于是就会在输入与输出间产生一条通路，从而破坏电路状态。因此一般使时钟的上升（下降）时间约小于C2MOS latch传播延时的5倍
真单相钟控寄存器（TSPCR）（我忍不了了！！！！！这一段都没见过啊啊啊啊啊绝望）
TIPS：
C2MOS Latch 与TSPC Latch 在时钟的上升下降沿不够陡的情况下会发生误操作。慢的时钟沿会引起NMOS和PMOS钟控管同时导通，引起不确定值和竞争状态。因此应当仔细控
制时钟的上升下降边沿。例如必要时应当引入局部缓冲器以保证时钟的质量。
TSPC寄存器是动态寄存器，存储节点的高阻抗使电路对于噪声和动态节点的漏电非常敏感，为此常常把一个反馈管加进到这个结构中，使成为伪静态的结构。
第三章、器件 一、超深亚微米工艺条件下MOS 管主要二阶效应： 1、速度饱和效应：主要出现在短沟道NMOS 管，PMOS 速度饱和效应不显著。主要原因是 TH G S V V -太大。在沟道电场强度不高时载流子速度正比于电场强度（μξν=） ，即载流子迁移率是常数。但在电场强度很高时载流子的速度将由于散射效应而趋于饱和，不再随电场 强度的增加而线性增加。此时近似表达式为：μξυ=（c ξξ<），c s a t μξυυ==（c ξξ≥） ，出现饱和速度时的漏源电压D SAT V 是一个常数。线性区的电流公式不变，但一旦达到DSAT V ，电流即可饱和，此时DS I 与GS V 成线性关系（不再是低压时的平方关系）。 2、Latch-up 效应：由于单阱工艺的NPNP 结构，可能会出现VDD 到VSS 的短路大电流。 正反馈机制：PNP 微正向导通，射集电流反馈入NPN 的基极，电流放大后又反馈到PNP 的基极，再次放大加剧导通。 克服的方法：1、减少阱/衬底的寄生电阻，从而减少馈入基极的电流，于是削弱了正反馈。 2、保护环。 3、短沟道效应：在沟道较长时，沟道耗尽区主要来自MOS 场效应，而当沟道较短时，漏衬结（反偏）、源衬结的耗尽区将不可忽略，即栅下的一部分区域已被耗尽，只需要一个较小的阈值电压就足以引起强反型。所以短沟时VT 随L 的减小而减小。 此外，提高漏源电压可以得到类似的效应，短沟时VT 随VDS 增加而减小，因为这增加了反偏漏衬结耗尽区的宽度。这一效应被称为漏端感应源端势垒降低。
4、漏端感应源端势垒降低（DIBL）： VDS增加会使源端势垒下降，沟道长度缩短会使源端势垒下降。VDS很大时反偏漏衬结击穿，漏源穿通，将不受栅压控制。 5、亚阈值效应（弱反型导通）：当电压低于阈值电压时MOS管已部分导通。不存在导电沟道时源（n+）体（p）漏（n+）三端实际上形成了一个寄生的双极性晶体管。一般希望该效应越小越好，尤其在依靠电荷在电容上存储的动态电路，因为其工作会受亚阈值漏电的严重影响。 绝缘体上硅（SOI） 6、沟长调制：长沟器件：沟道夹断饱和；短沟器件：载流子速度饱和。 7、热载流子效应：由于器件发展过程中，电压降低的幅度不及器件尺寸，导致电场强度提高，使得电子速度增加。漏端强电场一方面引起高能热电子与晶格碰撞产生电子空穴对，从而形成衬底电流，另一方面使电子隧穿到栅氧中，形成栅电流并改变阈值电压。 影响：1、使器件参数变差，引起长期的可靠性问题，可能导致器件失效。2、衬底电流会引入噪声、Latch-up、和动态节点漏电。 解决：LDD（轻掺杂漏）：在漏源区和沟道间加一段电阻率较高的轻掺杂n-区。缺点是使器件跨导和IDS减小。 8、体效应：衬底偏置体效应、衬底电流感应体效应（衬底电流在衬底电阻上的压降造成衬偏电压）。 二、MOSFET器件模型 1、目的、意义：减少设计时间和制造成本。 2、要求：精确；有物理基础；可扩展性，能预测不同尺寸器件性能；高效率性，减少迭代次数和模拟时间 3、结构电阻：沟道等效电阻、寄生电阻 4、结构电容： 三、特征尺寸缩小 目的：1、尺寸更小；2、速度更快；3、功耗更低；4、成本更低、 方式： 1、恒场律（全比例缩小），理想模型，尺寸和电压按统一比例缩小。 优点：提高了集成密度 未改善：功率密度。 问题：1、电流密度增加；2、VTH小使得抗干扰能力差；3、电源电压标准改变带来不便；4、漏源耗尽层宽度不按比例缩小。 2、恒压律，目前最普遍，仅尺寸缩小，电压保持不变。 优点：1、电源电压不变；2、提高了集成密度 问题：1、电流密度、功率密度极大增加；2、功耗增加；3、沟道电场增加，将产生热载流子效应、速度饱和效应等负面效应；4、衬底浓度的增加使PN结寄生电容增加，速度下降。 3、一般化缩小，对今天最实用，尺寸和电压按不同比例缩小。 限制因素：长期使用的可靠性、载流子的极限速度、功耗。
数集复习笔记 By 潇然名词解释专项 摩尔定律：一个芯片上的晶体管数目大约每十八个月增长一倍。 传播延时：一个门的传播延时t p定义了它对输入端信号变化的响应有多快。它表示一个信号通过一个门时所经历的延时，定义为输入和输出波形的50%翻转点之间的时间。 由于一个门对上升和下降输入波形的响应时间不同，所以需定义两个传播延时。 t pLH定义为这个门的输出由低至高翻转的响应时间，而t pHL则为输出由高至低翻转 的响应时间。传播延时t p定义为这两个时间的平均值：t p=(t pLH+t pHL)/2。 设计规则：设计规则是指导版图掩膜设计的对几何尺寸的一组规定。它们包括图形允许的最小宽度以及在同一层和不同层上图形之间最小间距的限制与要求。定义设计规则 的目的是为了能够很容易地把一个电路概念转换成硅上的几何图形。设计规则的 作用就是电路设计者和工艺工程师之间的接口，或者说是他们之间的协议。 速度饱和效应：对于长沟MOS管，载流子满足公式：υ= -μξ(x)。公式表明载流子的速度正比于电场，且这一关系与电场强度值的大小无关。换言之，载流子的迁移率 是一个常数。然而在（水平方向）电场强度很高的情况下，载流子不再符合 这一线性模型。当沿沟道的电场达到某一临界值ξc时，载流子的速度将由于 散射效应（即载流子间的碰撞）而趋于饱和。 时钟抖动：在芯片的某一个给定点上时钟周期发生暂时的变化，即时钟周期在每个不同的周期上可以缩短或加长。 逻辑综合：逻辑综合的任务是产生一个逻辑级模型的结构描述。这一模型可以用许多不同的方式来说明，如状态转移图、状态图、电路图、布尔表达式、真值表或HDL描 述。 噪声容限：为了使一个门的稳定性较好并且对噪声干扰不敏感，应当使“0”和“1”的区间越大越好。一个门对噪声的灵敏度是由低电平噪声容限NM L和高电平噪声容限 NM H来度量的，它们分别量化了合法的“0”和“1”的范围，并确定了噪声的 最大固定阈值： NM L =V IL - V OL NM H =V OH - V IH

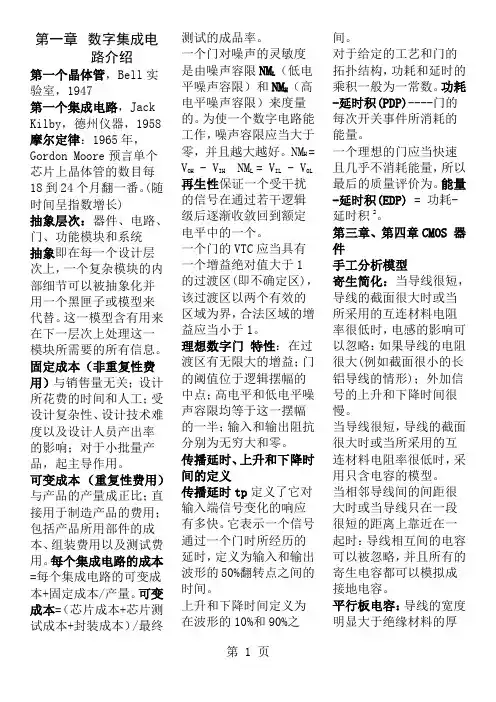

第一章 数字集成电路介绍 第一个晶体管，Bell 实验室，1947 第一个集成电路，Jack Kilby ，德州仪器，1958 摩尔定律：1965年，Gordon Moore 预言单个芯片上晶体管的数目每18到24个月翻一番。(随时间呈指数增长) 抽象层次：器件、电路、门、功能模块和系统 抽象即在每一个设计层次上，一个复杂模块的内部细节可以被抽象化并用一个黑匣子或模型来代替。这一模型含有用来在下一层次上处理这一模块所需要的所有信息。 固定成本（非重复性费用）与销售量无关；设计所花费的时间和人工；受设计复杂性、设计技术难度以及设计人员产出率的影响；对于小批量产品，起主导作用。 可变成本 （重复性费用）与产品的产量成正比；直接用于制造产品的费用；包括产品所用部件的成本、组装费用以及测试费用。每个集成电路的成本=每个集成电路的可变成本+固定成本/产量。可变成本=（芯片成本+芯片测试成本+封装成本）/最终测试的成品率。 一个门对噪声的灵敏度是由噪声容限NM L （低电平噪声容限）和NM H （高电平噪声容限）来度量的。为使一个数字电路能工作，噪声容限应当大于零，并且越大越好。NM H = V OH - V IH NM L = V IL - V OL 再生性保证一个受干扰的信号在通过若干逻辑级后逐渐收敛回到额定电平中的一个。 一个门的VTC 应当具有一个增益绝对值大于1的过渡区(即不确定区)，该过渡区以两个有效的区域为界，合法区域的增益应当小于1。 理想数字门 特性：在过渡区有无限大的增益；门的阈值位于逻辑摆幅的中点；高电平和低电平噪声容限均等于这一摆幅的一半；输入和输出阻抗分别为无穷大和零。 传播延时、上升和下降时间的定义 传播延时tp 定义了它对输入端信号变化的响应有多快。它表示一个信号通过一个门时所经历的延时，定义为输入和输出波形的50%翻转点之间的时间。 上升和下降时间定义为在波形的10%和90%之间。 对于给定的工艺和门的拓扑结构，功耗和延时的乘积一般为一常数。功耗-延时积(PDP)----门的每次开关事件所消耗的能量。 一个理想的门应当快速且几乎不消耗能量，所以最后的质量评价为。能量-延时积(EDP) = 功耗-延时积2 。 第三章、第四章CMOS 器件 手工分析模型 ()0 12' 2 min min ≥???? ??=GT DS GT D V V V V V L W K I 若＋－λ ()DSAT DS GT V V V V ,,m in min ＝ 寄生简化：当导线很短，导线的截面很大时或当 所采用的互连材料电阻率很低时，电感的影响可 以忽略：如果导线的电阻很大(例如截面很小的长 铝导线的情形)；外加信号的上升和下降时间很慢。 当导线很短，导线的截面很大时或当所采用的互 连材料电阻率很低时，采用只含电容的模型。 当相邻导线间的间距很大时或当导线只在一段很短的距离上靠近在一起时：导线相互间的电容可 以被忽略，并且所有的寄生电容都可以模拟成接 地电容。 平行板电容：导线的宽度明显大于绝缘材料的厚 度。 边缘场电容：这一模型把导线电容分成两部分： 一个平板电容以及一个边缘电容，后者模拟成一 条圆柱形导线，其直径等于该导线的厚度。 多层互连结构：每条导线并不只是与接地的衬底 耦合（接地电容），而且也与处在同一层及处在相邻层上的邻近导线耦合（连线间电容）。总之，再多层互连结构中导线间的电容已成为主要因素。这一效应对于在较高互连层中的导线尤为显著，因为这些导线离衬底更远。 例4.5与4.8表格 电压范围 集总RC 网络 分布RC 网络 0 → 50%(t p ) 0.69 RC 0.38 RC 0 → 63%(τ) RC 0.5 RC 10% → 90%(t r ) 2.2 RC 0.9 RC 0 → 90% 2.3 RC 1.0 RC 例4.1 金属导线电容 考虑一条布置在第一层铝上的10cm 长，1μm 宽的铝线，计算总的电容值。 平面(平行板)电容： ( 0.1×106 μm2 )×30aF/μm2 = 3pF 边缘电容： 2×( 0.1×106 μm )×40aF/μm = 8pF 总电容： 11pF 现假设第二条导线布置在第一条旁边，它们之间只相隔最小允许的距离，计算其耦合电 容。 耦合电容： C inter = ( 0.1×106 μm )×95 aF/μm2 = 9.5pF 材料选择：对于长互连线，铝是优先考虑的材料；多晶应当只用于局部互连；避免采用扩散导线；先进的工艺也提供硅化的多晶和扩散层 接触电阻：布线层之间的转接将给导线带来额外的电阻。 布线策略：尽可能地使信号线保持在同一层上并避免过多的接触或通孔；使接触孔较大可以降低接触电阻(电流集聚在实际中将限制接触孔的最大尺寸)。 采电流集聚限制R C , (最小尺寸)：金属或多晶至n+、p+以及金属至多晶为 5 ~ 20 Ω ；通孔(金属至金属接触)为1 ~ 5 Ω 。 例4.2 金属线的电阻 考虑一条布置在第一层铝上的10cm 长，1μm 宽的铝线。假设铝层的薄层电阻为0.075Ω/□，计算导线的总电阻： R wire ＝0.075Ω/□?(0.1?106 μm)/(1μm)＝7.5k Ω 例4.5 导线的集总电容模型 假设电源内阻为10k Ω的一个驱动器，用来驱动一条10cm 长，1μm 宽的Al1导线。 电压范围 集总RC 网络 分布RC 网络 0 → 50%(t p ) 0.69 RC 0.38 RC 0 → 63%(τ) RC 0.5 RC 10% → 90%(t r ) 2.2 RC 0.9 RC 0 → 90% 2.3 RC 1.0 RC 使用集总电容模型，源电阻R Driver ＝10 k Ω，总的集总电容C lumped ＝11 pF t 50% = 0.69 ? 10 k Ω ? 11pF = 76 ns t 90% = 2.2 ? 10 k Ω ? 11pF = 242 ns 例4.6 树结构网络的RC 延时 节点i 的Elmore 延时： τDi = R 1C 1 + R 1C 2 + (R 1+R 3) C 3 + (R 1+R 3) C 4 + (R 1+R 3+R i ) C i 例4.7 电阻-电容导线的时间常数 总长为L 的导线被分隔成完全相同的N 段，每段的长度为L/N 。因此每段的电阻和电容分别为rL/N 和cL/N R (= rL) 和C (= cL) 是这条导线总的集总电阻和电容()()()N N RC N N N rcL Nrc rc rc N L DN 2121 (22) 22 +=+=+++?? ? ??=τ 结论：当N 值很大时，该模型趋于分布式rc 线;一条导线的延时是它长度L 的二次函数;分布rc 线的延时是按集总RC 模型预测的延时的一半. 2 rcL 22＝RC DN = τ 例4.8 铝线的RC 延时.考虑长10cm 宽、1μm 的Al1导线,使用分布RC 模型，c = 110 aF/μm 和r = 0.075 Ω/μm t p = 0.38?RC = 0.38 ? (0.075 Ω/μm) ? (110 aF/μm) ? (105 μm)2 = 31.4 ns Poly ：t p = 0.38 ? (150 Ω/μm) ? (88+2?54 aF/μm) ? (105 μm)2 = 112 μs Al5： t p = 0.38 ? (0.0375 Ω/μm) ? (5.2+2?12 aF/μm) ? (105 μm)2 = 4.2 ns 例4.9 RC 与集总C 假设驱动门被模拟成一个电压源，它具有一定大小的电源内阻R s 。 应用Elmore 公式，总传播延时： τD = R s C w + (R w C w )/2 = R s C w + 0.5r w c w L 2 及 t p = 0.69 R s C w + 0.38 R w C w 其中，R w = r w L ，C w = c w L 假设一个电源内阻为1k Ω的驱动器驱动一条1μm 宽的Al1导线，此时L crit 为2.67cm 第五章CMOS 反相器 静态CMOS 的重要特性：电压摆幅等于电源电压 → 高噪声容限。逻辑电平与器件的相对尺寸无关 → 晶体管可以采用最小尺寸 → 无比逻辑。稳态时在输出和V dd 或GND 之间总存在一条具有有限电阻的通路 → 低输出阻抗 (k Ω) 。输入阻抗较高 (MOS 管的栅实际上是一个完全的绝缘体) → 稳态输入电流几乎为0。在稳态工作情况下电源线和地线之间没有直接的通路(即此时输入和输出保持不变) → 没有静态功率。传播延时是晶体管负载电容和电阻的函数。 门的响应时间是由通过电阻R p 充电电容C L (电阻R n 放电电容C L )所需要的时间决定的 。 开关阈值V M 定义为V in = V out 的点(在此区域由于V DS = V GS ，PMOS 和NMOS 总是饱和的) r 是什么：开关阈值取决于比值r ，它是PMOS 和NMOS 管相对驱动强度的比 DSATn n DSATp p DD M V k V k V V ＝ ，r r 1r +≈ 一般希望V M = V DD /2 (可以使高低噪声容限具有相近的值)，为此要求 r ≈ 1 例5.1 CMOS 反相器的开关阈值 通用0.25μm CMOS 工艺实现的一个CMOS 反相器的开关阈值处于电源电压的中点处。 所用工艺参数见表3.2。假设V DD = 2.5V ，最小尺寸器件的宽长比(W/L)n 为1.5 ()()()()()()()() V V L W V V V V k V V V V k L W L W M p DSATp Tp M DSATp p DSATn Tn M DSATn n n p 25.125.55.15.35.320.14.025.1263.043.025.10.163.01030101152266==?==----?-???----=－－－＝ 分析： V M 对于器件比值的变化相对来说是不敏感 的。将比值设为3、2.5和2，产生的V M 分别为 1.22V 、1.18V 和 1.13V ，因此使PMOS 管的宽度小于完全对称所要求的值是可以接受的。 增加PMOS 或NMOS 宽度使V M 移向V DD 或GND 。不对称的传输特性实际上在某些设计中是所希望的。 噪声容限：根据定义，V IH 和V IL 是dV out /dV in = -1(= 增益)时反相器的工作点 逐段线性近似V IH = V M - V M /g V IL = V M + (V DD - V M )/g 过渡区可以近似为一段直线，其增益等于 在开关阈值V M 处的增益g 。它与V OH 及V OL 线的交点 用来定义V IH 和V IL 。点。
