重庆地维长江大桥斜拉索外置式杆式黏滞阻尼器设计说明
一、工程概况
地维长江大桥位于重庆市西郊大渡口区跳蹬镇白沙沱与江津市珞磺镇之间，大桥结构形式为双塔双索面预应力混凝土梁斜拉桥，全长734.8米，总宽15米，双车道，设计车行时速40公里。跨径布置为141米+345米+141米，倒Y型索塔高148.89m，钢绞线斜拉索。
大桥设计为双向两车道，桥面宽15米，全长737米，设计载荷等级为汽车-20级、挂车-120级。双塔各高130.89米，呈花瓶形，全桥设168根斜拉索和4根0号索。
二、编制依据
《斜拉索外置式黏滞阻尼器》J T/T1038-2016
三、斜拉索外置式杆式黏滞阻尼器设计
为减小斜拉索颤振频率，在梁端斜拉索设置外置杆式黏滞阻尼器，设置在编号为n10～n21、n10’～n21’号长索上，共计96套。对斜拉索预埋管采用发泡填充材料、聚硫密封材料进行密封处置。为防止行人割伤索皮，斜拉索梁端安装离桥面2.5m高度的不锈钢护管，平均长度3.5m计，全桥共计172根不锈钢护管。
黏滞阻尼器参数选择最大位移±50m m，设计能承受的最大阻尼力20k N；黏滞阻尼器性能符合力-速度曲线关系式F=C Vα，其中阻尼系数C=37.0K N/(m/s)α；阻尼指数α=0.33。
斜拉索外置式杆式黏滞阻尼器主要由黏滞阻尼器、索夹连接件、底座以及销轴、紧固件组成。索夹连接件采用Q235B钢材，索夹内表面粘贴优质三元乙丙橡胶垫。销轴材料采用2C r13不锈钢。向心关节轴承、孔用弹性挡圈材料采用304不锈钢。黏滞阻尼器缸体、端盖、活塞材料采用45#优质碳素结构钢；活塞杆材料采用40C r合金结构钢。底座采用Q235B结构钢。斜拉索外置式杆式黏滞阻尼器成品防腐涂装外表面涂层配套体系参照J T/T722-2008，总干膜厚度≥240μm。
目标振幅是指斜拉索安装外置式阻尼器后，斜拉索容许产生的最大振幅。本项目n10～n21、n10’～n21’号斜拉索均属短索（索长小于250米），按《斜拉索外置式黏滞阻尼器》J T/T1038-2016规定，安装斜拉索外置式阻尼器后其目标振幅按L/1000计算，目标振幅如下表3-1、3-2所示。
四、材料技术指标
4.1发泡填充材料
表4-1发泡填充材料技术指标
4.2聚硫密封胶材料
表4-2聚硫密封胶技术指标
五、斜拉索外置式杆式黏滞阻尼器安装
斜拉索外置式阻尼器安装高度设计为1.2米，斜拉索外置式阻尼器安装于斜拉索
的投影线内，黏滞阻尼器中心线与斜拉索中心线垂直。
阻尼器安装时，将底座底面放在桥面上，将阻尼器下索夹内侧表面紧贴斜拉索下
表面，把上索夹盖上，用螺栓联接，稍许收紧，确保阻尼器索夹可移动调节。然后调
整索夹连接件位置，确保阻尼器位于斜拉索投影线内，且黏滞阻尼器中心线与斜拉索
中心线垂直。
在桥面上标记底座锚栓孔的位置，然后将底座移开。在桥面混泥土上标记的地方
钻Φ18的孔。并将锚栓插入孔中，锚栓套管上表面应与桥面相平。
将底座移回至原位置，锚栓螺杆穿过底板的通孔，然后分别拧上垫圈和螺母。
调整外置式阻尼器索夹连接件位置，确保外置式阻尼器对称于斜拉索中心，且黏
滞阻尼器中心线与斜拉索中心线垂直，黏滞阻尼器连接耳环无别死现象。
拧紧索夹连接件连接螺栓和底座处锚栓，并检查阻尼器安装尺寸，确保符合设计
要求。
检查外置式阻尼器及连接构件的表面油漆有无损坏。油漆损坏处用砂纸或磨光机
打磨后重新补涂重防腐油漆。连接螺栓虽是镀锌螺栓，但长期处于大气环境中也会生
锈，因此，所有螺栓连接件表面也应涂上重防腐油漆。
六、斜拉索外置式阻尼器的现场检查
斜拉索外置式阻尼器的现场检查主要包括以下四个方面的内容：
6.1安装高度
为保证外置式阻尼器的减振效果，本项目外置式阻尼器安装高度应大于等于1.2米，可采用卷尺、钢尺等不同量具进行检验。
6.2安装位置
斜拉索外置式阻尼器应对称于斜拉索中心，且黏滞阻尼器中心线与斜拉索中心线垂直，黏滞阻尼器连接耳环应无别死现象，采用量具测量和目测法进行综合检验。
6.3目标振幅
斜拉索目标振幅应符合表3-1、3-2的规定，根据《斜拉索外置式黏滞阻尼器》J T/T1038-2016要求，目标振幅采用目测法进行检验。
七、养护方案
7.1检查、养护管理的任务和内容
斜拉索外置式杆式黏滞阻尼器作为减小斜拉索振动的一个重要构件，其养护管理是一项日常性的并且也是一项长期的工作。斜拉索外置式杆式黏滞阻尼器的养护管理应该坚持定期检查、日常检查和特殊情况下及时检查、维修的原则。指定专门人员及时进行斜拉索外置式杆式黏滞阻尼器的检查维修工作，才能使阻尼器保持良好的工作状态，使其在斜拉索受到各种动力作用时，能够很好地抑制斜拉索的振动，延长斜拉索使用寿命的目的，从而提高斜拉索桥的可靠性和耐久性。
其中斜拉索外置式杆式黏滞阻尼器2年进行一次定期检查，日常养护管理可结合桥梁的日常检查同时进行。
斜拉索外置式杆式黏滞阻尼器检查、养护管理的主要内容：
（1）斜拉索外置式杆式黏滞阻尼器的维护管理
（2）防腐涂装的检查与维修；
（3）焊接检查与处理；
（4）外观尺寸的检查与调整；
（5）阻尼器耳环和销轴的检查与维护；
（6）索夹耳板连接件的检查与维修；
（7）斜拉索外置式杆式黏滞阻尼器的检查可采用人工目测、手触摸等手段进行。
7.2维护管理
斜拉索外置式杆式黏滞阻尼器的构造是比较精确的，故对环境因数及其他方面的要求也较高。同时，阻尼器的工作温度变化幅度小，大致为外部气温变化范围。因此，在一般使用条件下其容器内部零件不会出现生锈和减震介质氧化等性能老化现象。
斜拉索外置式杆式黏滞阻尼器的耐久性能得到保证时，原则上可以不进行定期检查而仅实施应急检查即可。必要时对重要的桥梁等或根据业主的要求，也可进行日常检查或定期检查。但在大地震、火灾等灾害后，为维护其性能必须应急检查。检查项目及内容见表7-1、7-2。
7.3防腐涂装的检查与维修
斜拉索外置式杆式黏滞阻尼器涂装检查主要检查表面油漆的损坏和钢结构件的锈蚀情况，可通过目测和手摸来检测。检查内容为：涂装色泽、机械损伤、粉花、气泡、开裂、剥落及钢构件锈蚀等。如果发现有油漆开裂、剥落等现象，应清除干净后进行补漆；如果钢构件已发生锈蚀，则应在除锈后再进行油漆修补。
防腐涂装修补工艺：首先用金刚砂皮纸擦磨受损伤的区域，清除灰尘；然后用清洁剂清洗要处理的区域，并使之干燥；最后涂刷三道240μm左右的涂料。要严格遵守三道油漆涂装的时间间隔，并注意螺栓等不易涂抹均匀的部位。
当损伤面积较小时，如≤20%总面积，可进行局部维修；当损伤面积较大时，应考虑全部重新涂装。具体可参照《G B8923.2-2008/I S O8501-2:1994涂覆涂料前钢材表面处理-表面清洁度的目视评定》进行。
7.4焊缝检查与处理
斜拉索外置式杆式黏滞阻尼器的钢结构焊缝当承受与其方向垂直的交变荷载作用时，在焊接缺陷及局部应力集中处易产生疲劳裂纹，特别是阻尼器耳环与钢构件连接处要仔细观察。因而能及早发现，尽快处理。
7.5外置式杆式黏滞阻尼器外观尺寸的检查与调整
斜拉索外置式杆式黏滞阻尼器只有在正确安装位置上时，才能达到最佳工作效果，因此对于斜拉索外置式杆式黏滞阻尼器的安装位置，应定期进行检查。
斜拉索外置式杆式黏滞阻尼器外观尺寸要求主要包括：阻尼器中心线应垂直于斜拉索；阻尼器两销轴孔中心距应符合设计要求。
当检查斜拉索外置式杆式黏滞阻尼器的构件发现不符合上述尺寸要求时，则说明减震系统安装位置发生了一定的位移，紧固件有可能有松动，应采取措施对其进行调整和对紧固螺栓进行紧固，使阻尼器恢复到正确的安装位置。
7.6阻尼器连接构件（耳环、销轴等）检查与维护
阻尼器连接构件：阻尼器耳环和销轴是斜拉索外置式杆式黏滞阻尼器与斜拉索连接的重要组件，该部件因受斜拉索的振动，长期处在带负荷状态，因此，保证这些部件的灵活性及完好状态特别重要，并且不应出现对性能有害的生锈。
7.7阻尼器索夹连接件的检查与维修
定期对斜拉索外置式杆式黏滞阻尼器索夹连接件和阻尼器底座进行检查，看紧固螺栓是否松动，看阻尼器底座是否存在焊缝裂纹、涂装风化剥落和异常变形等明显的缺陷或缺损。
当发现阻尼器底板存在焊缝裂纹时，应由专业技术焊工及时进行确认，采取措施制止裂纹的发展，并加以修复。
摩擦阻尼器在工程结构中的研究与应用1 史春芳，徐赵东，卢立恒 东南大学土木工程学院，江苏南京（210096） E-mail：Shichunfang998@https://www.doczj.com/doc/1b14957394.html, 摘要：摩擦阻尼器是一种耗能性能良好、构造简单、制作方便的减震装置。本文概述了摩擦阻尼器的种类、构造以及减震原理，介绍了摩擦阻尼器的力学模型和结构分析方法。摩擦阻尼器在实际中得到了大量的工程应用，本文简述了摩擦阻尼器在云南省洱源县振戎中学教学楼和食堂楼中的应用，以及在东北某大楼加固中的应用。 关键词：摩擦阻尼器，耗能减震，计算模型，分析方法 中国分类号：P315.966 1．引言 传统的抗震方法是通过结构本身的塑性变形来耗散地震能量，其实质就是把结构本身及构件作为“消能”元件，这样必然使结构产生不同程度的损坏，甚至产生严重的破坏和倒塌。结构控制，通过在结构上设置控制装置，由控制机构和结构一起来抵御地震等动力作用，使结构的动力反应减小。 在结构上附加耗能减震装置的减震方法是结构被动控制的一种。摩擦阻尼器作为一种耗能装置，因其耗能能力强，荷载大小、频率对其性能影响不大，且构造简单，取材容易，造价低廉，因而具有很好的应用前景。特别是在控制结构近断层地震反应和中高层结构地震反应方面有独特优势。摩擦阻尼器对结构进行振动控制的机理是：阻尼器在主要结构构件屈服前的预定荷载下产生滑移或变形，依靠摩擦或阻尼耗散地震能量，同时，由于结构变形后自振周期加长，减小了地震输入，从而达到降低结构地震反应的目的。 2．摩擦阻尼器的种类、构造以及减震机理 摩擦阻尼器的发展始于20世纪70年代末，随后为适应不同类型的建筑结构，国内外学者陆续研制开发了多种摩擦阻尼器，其摩擦力大小易于控制，可方便地通过调节预紧力大小来确定。目前，研究开发的摩擦阻尼器主要有：普通摩擦阻尼器、Pall摩擦阻尼器、Sumitomo 摩擦阻尼器、摩擦剪切铰阻尼器、滑移型长孔螺栓节点阻尼器、T形芯板摩擦阻尼器、拟粘滞摩擦阻尼器、多级摩擦阻尼器以及一些摩擦复合耗能器。 图1为普通摩擦阻尼器的构造，它是通过开有狭长槽孔的中间钢板相对于上下两块铜垫板的摩擦运动而耗能，调整螺栓的紧固力可改变滑动摩擦力的大小[1]。滑动摩擦力与螺栓的紧固力成正比，另外，钢与铜接触面之间的最大静摩擦力与滑动摩擦力差别小，滑动摩擦力的衰减也不大，保证摩擦耗能系统工作的稳定性。经过试验发现，摩擦力的衰减随螺栓紧固力的减小而增大，且摩擦力的衰减是螺栓松动引起的。 1本课题得到国家自然基金项目（50508010）、江苏省创新人才自然基金项目（BK2005410）和东南大学优秀青年骨干教师项目的资助。

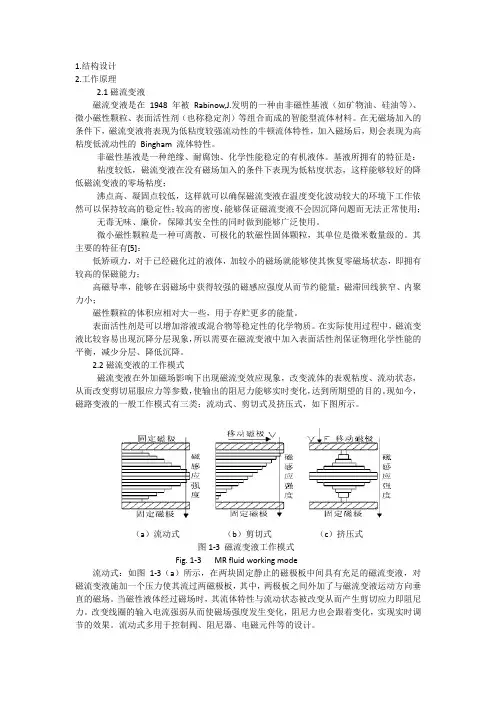

1.结构设计 2.工作原理 2.1磁流变液 磁流变液是在1948 年被Rabinow,J.发明的一种由非磁性基液（如矿物油、硅油等）、微小磁性颗粒、表面活性剂（也称稳定剂）等组合而成的智能型流体材料。在无磁场加入的条件下，磁流变液将表现为低粘度较强流动性的牛顿流体特性，加入磁场后，则会表现为高粘度低流动性的Bingham 流体特性。 非磁性基液是一种绝缘、耐腐蚀、化学性能稳定的有机液体。基液所拥有的特征是：粘度较低，磁流变液在没有磁场加入的条件下表现为低粘度状态，这样能够较好的降低磁流变液的零场粘度； 沸点高、凝固点较低，这样就可以确保磁流变液在温度变化波动较大的环境下工作依然可以保持较高的稳定性；较高的密度，能够保证磁流变液不会因沉降问题而无法正常使用； 无毒无味、廉价，保障其安全性的同时做到能够广泛使用。 微小磁性颗粒是一种可离散、可极化的软磁性固体颗粒，其单位是微米数量级的。其主要的特征有[5]： 低矫顽力，对于已经磁化过的液体，加较小的磁场就能够使其恢复零磁场状态，即拥有较高的保磁能力； 高磁导率，能够在弱磁场中获得较强的磁感应强度从而节约能量；磁滞回线狭窄、内聚力小； 磁性颗粒的体积应相对大一些，用于存贮更多的能量。 表面活性剂是可以增加溶液或混合物等稳定性的化学物质。在实际使用过程中，磁流变液比较容易出现沉降分层现象，所以需要在磁流变液中加入表面活性剂保证物理化学性能的平衡，减少分层、降低沉降。 2.2磁流变液的工作模式 磁流变液在外加磁场影响下出现磁流变效应现象，改变流体的表观粘度、流动状态，从而改变剪切屈服应力等参数，使输出的阻尼力能够实时变化，达到所期望的目的。现如今，磁路变液的一般工作模式有三类：流动式、剪切式及挤压式，如下图所示。 （a）流动式（b）剪切式（c）挤压式 图1-3 磁流变液工作模式 Fig. 1-3 MR fluid working mode 流动式：如图1-3（a）所示，在两块固定静止的磁极板中间具有充足的磁流变液，对磁流变液施加一个压力使其流过两磁极板，其中，两极板之间外加了与磁流变液运动方向垂直的磁场。当磁性液体经过磁场时，其流体特性与流动状态被改变从而产生剪切应力即阻尼力。改变线圈的输入电流强弱从而使磁场强度发生变化，阻尼力也会跟着变化，实现实时调节的效果。流动式多用于控制阀、阻尼器、电磁元件等的设计。
