汽车制动鼓的失效分析
汽车制动鼓是汽车的重要保安件，也是汽车日常检修中首要检查部件，根据公司三包件的反馈信息，制动鼓失效主要有五种形式：开裂、龟裂、掉底、磨损过大、非正常磨损。
铸件失效主要从两个方面考虑，一是铸件的材料成分和自身的强度，另一个是在一定工况条件下，材料组织的改变而引起的机械性能的改变。一般来说，铸件的机械性能主要取决于化学成分，又受外部环境（温度、冷却速度等）的影响。
制动鼓在工作时主要受两个方向的力，一个是来自蹄铁的法向压力，一个是因旋转和蹄铁离合片产生的切向力。当去掉法向压力，制动鼓和蹄铁离合片之间的切向力也就不存在了；制动鼓和离合片摩擦产生大量的热，导致制动鼓温度升高，而离合片和制动鼓的摩擦实际多是斑状接触，接触面因受摩擦产生的热使该处组织发生相变，产生相变应力，降低了该处的抗热疲劳能力；同时，由于受热的不均匀，温度高的部位发生了相变，温度低的部位没有变化，而有的部位甚至尚未受到热的影响；相变产生应力，受热的不均匀也会产生应力，这些残余应力的存在，使得力学性能不均匀，在频繁的制动载荷作用下，产生有一定规则的裂纹（见图一、二），裂纹多呈轴向分布，断续或连续状，从裂纹分布情况分析，裂纹主要是受切向力产生的。切向力作用在制动面上，对基体有撕裂的作用，对基体造成内应力，降低了材料的热疲劳强度，便产生连续或不连续的裂纹，严重的造成断裂。
图片一
图片二
另一方面，制动鼓产生的相变情况。内部组织相变主要受温度影响，制动鼓工作时产生的温度最高可达850°C--900°C，这个温度
足以造成组织相变，主要发生的相变有：1. 在800℃附近或略低于
800℃，共晶碳化物分解为石墨和铁素体；2. 珠光体和铁素体在800℃以上转变为奥氏体；3. 奥氏体在快速冷却时转变为马氏体。
关于制动鼓开裂的问题，这个应从两个方面分析，一是在制动状态下，因材料自身强度差而受力破裂；二是在龟裂出现后，制动鼓在热应力和相变应力的相互作用下，再由于组织相变局部强度的降低，在制动外力频繁作用下，最终造成制动鼓破裂。
对于掉底和没有出现龟裂就形成的开裂，也从两个方面分析，一是制动鼓材料自身强度差；一是在不合理的非正常外力作用下造成制动鼓开裂。
图片三
汽车制动器中有两种形式，鼓式制动器和盘式制动器，盘式制动器本网早已做过介绍。现介绍一下轿车等轻型汽车上常见的鼓式制动器。 鼓式制动器是最早形式的汽车制动器，当盘式制动器还没有出现前，它已经广泛用于各类汽车上。但由于结构问题使它在制动过程中散热性能差和排水性能差，容易导致制动效率下降，因此在近三十年中，在轿车领域上已经逐步退出让位给盘式制动器。但由于成本比较低，仍然在一些经济类轿车中使用，主要用于制动负荷比较小的后轮和驻车制动。 典型的鼓式制动器主要由底板、制动鼓、制动蹄、轮缸（制动分泵）、回位弹簧、定位销等零部件组成。底板安装在车轴的固定位置上，它是固定不动的，上面装有制动蹄、轮缸、回位弹簧、定位销，承受制动时的旋转扭力。每一个鼓有一对制动蹄，制动蹄上有摩擦衬片。制动鼓则是安装在轮毂上，是随车轮一起旋转的部件，它是由一定份量的铸铁做成，形状似园鼓状。当制动时，轮缸活塞推动制动蹄压迫制动鼓，制动鼓受到摩擦减速，迫使车轮停止转动。 在轿车制动鼓上，一般只有一个轮缸，在制动时轮缸受到来自总泵液力后，轮缸两端活塞会同时顶向左右制动蹄的蹄端，作用力相等。但由于车轮是旋转的，制动鼓作用于制动蹄的压力左右不对称，造成自行增力或自行减力的作用。因此，业内将自行增力的一侧制动蹄称为领蹄，自行减力的一侧制动蹄称为从蹄，领蹄的摩擦力矩是从蹄的2～2.5倍，两制动蹄摩擦衬片的磨损程度也就不一样。 为了保持良好的制动效率，制动蹄与制动鼓之间要有一个最佳间隙值。随着摩擦衬片磨损，制动蹄与制动鼓之间的间隙增大，需要有一个调整间隙的机构。过去的鼓式制动器间隙需要人工调整，用塞尺调整间隙。现在轿车鼓式制动器都是采用自动调整方式，摩擦衬片磨损后会自动调整与制动鼓间隙。当间隙增大时，制动蹄推出量超过一定范围时，调整间隙机构会将调整杆（棘爪）拉到与调整齿下一个齿接合的位置，从而增加连杆的长度，使制动蹄位置位移，恢复正常间隙。 轿车鼓式制动器一般用于后轮（前轮用盘式制动器）。鼓式制动器除了成本比较低之外，还有一个好处，就是便于与驻车（停车）制动组合在一起，凡是后轮为鼓式制动器的轿车，其驻车制动器也组合在后轮制动器上。这是一个机械系统，它完全与车上制动液压系统是分
汽车制动鼓的失效分析 汽车制动鼓是汽车的重要保安件，也是汽车日常检修中首要检查部件，根据公司三包件的反馈信息，制动鼓失效主要有五种形式：开裂、龟裂、掉底、磨损过大、非正常磨损。 铸件失效主要从两个方面考虑，一是铸件的材料成分和自身的强度，另一个是在一定工况条件下，材料组织的改变而引起的机械性能的改变。一般来说，铸件的机械性能主要取决于化学成分，又受外部环境（温度、冷却速度等）的影响。 制动鼓在工作时主要受两个方向的力，一个是来自蹄铁的法向压力，一个是因旋转和蹄铁离合片产生的切向力。当去掉法向压力，制动鼓和蹄铁离合片之间的切向力也就不存在了；制动鼓和离合片摩擦产生大量的热，导致制动鼓温度升高，而离合片和制动鼓的摩擦实际多是斑状接触，接触面因受摩擦产生的热使该处组织发生相变，产生相变应力，降低了该处的抗热疲劳能力；同时，由于受热的不均匀，温度高的部位发生了相变，温度低的部位没有变化，而有的部位甚至尚未受到热的影响；相变产生应力，受热的不均匀也会产生应力，这些残余应力的存在，使得力学性能不均匀，在频繁的制动载荷作用下，产生有一定规则的裂纹（见图一、二），裂纹多呈轴向分布，断续或连续状，从裂纹分布情况分析，裂纹主要是受切向力产生的。切向力作用在制动面上，对基体有撕裂的作用，对基体造成内应力，降低了材料的热疲劳强度，便产生连续或不连续的裂纹，严重的造成断裂。
图片一 图片二 另一方面，制动鼓产生的相变情况。内部组织相变主要受温度影响，制动鼓工作时产生的温度最高可达850°C--900°C，这个温度 足以造成组织相变，主要发生的相变有：1. 在800℃附近或略低于
800℃，共晶碳化物分解为石墨和铁素体；2. 珠光体和铁素体在800℃以上转变为奥氏体；3. 奥氏体在快速冷却时转变为马氏体。 关于制动鼓开裂的问题，这个应从两个方面分析，一是在制动状态下，因材料自身强度差而受力破裂；二是在龟裂出现后，制动鼓在热应力和相变应力的相互作用下，再由于组织相变局部强度的降低，在制动外力频繁作用下，最终造成制动鼓破裂。 对于掉底和没有出现龟裂就形成的开裂，也从两个方面分析，一是制动鼓材料自身强度差；一是在不合理的非正常外力作用下造成制动鼓开裂。 图片三
汽车制动系统故障诊断与排除 一．摘要 汽车制动系统是汽车的一个重要组成部分，他直接影响汽车的安全性。据有关资料介绍，在由于汽车本身造成的交通事故中，制动故障引起的事故占事故总量的45%。可见，制动系统是保证行车安全的极为重要的一个系统。 制动系统是汽车上用以使外界(主要是路面)在汽车某些部分(主要是车轮)施加一定的力，从而对其进行一定程度的强制制动的一系列专门装置。制动系统作用是：使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车；使已停驶的汽车在各种道路条件下(包括在坡道上)稳定驻车；使下坡行驶的汽车速度保持稳定。对汽车起制动作用的只能是作用在汽车上且方向与汽车行驶方向相反的外力，而这些外力的大小都是随机的、不可控制的，因此汽车上必须装设一系列专门装置以实现上述功能。 二．前言 汽车制动系统是汽车上用以使外界(主要是路面)在汽车某些部分(主要是车轮)施加一定的力，从而对其进行一定程度的强制制动的一系列专门装置。其作用是使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车；使已停驶的汽车在各种道路条件下(包括在坡道上)稳定驻车；使下坡行驶的汽车速度保持稳定。对汽车起制动作用的只能是作用在汽车上且方向与汽车行驶方向相反的外力，而这些外力的大小都是随机的、不可控制的，因此汽车上必须装设一系列专门装置以实现上述功能。 三．正文 （一）汽车制动系统的概述 1．制动系统的构造与原理 １．制动器：产生制动力矩，阻止车轮或车轴转动的装置。 按原理分：机械摩擦式（广泛）、液力式、电磁式 机械摩差式分：鼓式—蹄式（内制、外张）、带式（外制、外收）盘式—全盘、点盘 ２．制动传动机构：控制制动器的装置。 类型有：简单式（机械式、液压式）、气压式（动力式）、加力式（简单式加动力式） ３．辅助制动装置 如：长下坡的车速稳定装置、排气制动装置、下坡缓行器等
毕业设计（论文）开题报告 设计（论文）题目:路宝汽车后轮制动器的设计 院系名称: 汽车与交通工程学院 专业班级: 车辆工程 学生姓名: 导师姓名: 开题时间: 指导委员会审查意见： 签字：年月日
一、课题研究目的和意义 制动系统是保证行车安全的极为重要的一个系统，既可以使行驶中的汽车减速，又可保证停车后的汽车能驻留原地不动。对汽车起到制动作用的是作用在汽车上，其方向与汽车行驶方向相反的外力。作用在行驶汽车上的滚动阻力、上坡阻力、空气阻力都能对汽车起到制动作用，但这些外力的大小都是随机的、不可控制的。因此，汽车上必须装设一系列专门装置，以便驾驶员能根据道路和交通等情况，使外界（主要是路面）对汽车某些部分（主要是车轮）施加一定的力，对汽车进行一定程度的强制制动。这种可控制的对汽车进行制动的外力称为制动力，相应的一系列专门的装置即称为制动装置。由此可见，汽车制动系对于汽车行驶的安全性，停车的可靠性和运输经济效益起着重要的保证作用。随着高速公路的迅速发展和车速的提高以及车流密度的日益增大，汽车制动系的工作可靠性显得日益重要。因此，许多制动法规对制动系提出了许多详细而具体的要求。 鼓式制动也叫块式制动，是靠制动块在制动轮上压紧来实现刹车的。鼓式制动是早期设计的制动系统，其刹车鼓的设计1902年就已经使用在马车上了，直到1920年左右才开始在汽车工业广泛应用。现在鼓式制动器的主流是内张式，它的制动块(刹车蹄)位于制动轮内侧，在刹车的时候制动块向外张开，摩擦制动轮的内侧，达到刹车的目的。相对于盘式制动器来说，鼓式制动器的制动效能和散热性都要差许多，鼓式制动器的制动力稳定性差，在不同路面上制动力变化很大，不易于掌控。而由于散热性能差，在制动过程中会聚集大量的热量。制动块和轮鼓在高温影响下较易发生极为复杂的变形，容易产生制动衰退和振抖现象，引起制动效率下降。另外，鼓式制动器在使用一段时间后，要定期调校刹车蹄的空隙，甚至要把整个刹车鼓拆出清理累积在内的刹车粉。当然，鼓式制动器也并非一无是处，它造价便宜，而且符合传统设计。四轮轿车在制动过程中，由于惯性的作用，前轮的负荷通常占汽车全部负荷的70%-80%，前轮制动力要比后轮大，后轮起辅助制动作用，因此轿车生产厂家为了节省成本，就采用前盘后鼓的制动方式。不过对于重型车来说，由于车速一般不是很高，刹车蹄的耐用程度也比盘式制动器高，因此许多重型车至今仍使用四轮鼓式的设计。 二、课题研究现状及分析
万方数据
汽车制动鼓磨损过度与机损事故 作者：黄关荣 作者单位：海汽运输集团三亚分公司车队 刊名： 管理学家 英文刊名：GUANGLI XUEJIA 年，卷(期)：2010(9) 参考文献(2条) 1.桂林大宇客车育限公司GL6121客车底盘维修手册 2.GB/T 18274-2000,汽车鼓动式制动器修理技术条件 本文读者也读过(10条) 1.吴凯.张莉现代汽车维修诊断技术教学中方法论的教学[期刊论文]-经济师2008(11) 2.袁跃兰汽车制动防抱系统的故障检测[期刊论文]-现代机械2004(5) 3.陈翌庆.苏勇.黄斌.叶天汉.CHEN Yi-qing.SU Yong.HUANG Bin.YE Tian-han提高汽车制动鼓耐磨性的研究[期刊论文]-热加工工艺2000(3) 4.苏勇.叶天汉.陈翌庆.黄光伟汽车制动鼓的失效分析[期刊论文]-铸造技术2004,25(5) 5.刘玉田汽车制动软管[期刊论文]-世界橡胶工业2003,31(4) 6.柳安民.王国兴.刘生发.LIU An-min.WANG Guo-xing.LIU Sheng-fa客车制动鼓开裂失效分析及对策[期刊论文]-现代铸铁2008,28(6) 7.刘洲.赵文杰.徐延海.LIU Zhou.ZHAO Wenjie.XU Yanhai制动鼓的热-结构耦合分析[期刊论文]-汽车零部件2010(10) 8.张立军.滕旭辉叉车制动时制动鼓温升的计算与分析[期刊论文]-起重运输机械2003(12) 9.王静鼓式制动器温升特性台架试验研究[学位论文]2007 10.王新郧.侯永平.李左龙.杨颖超ABS性能评价方法的研究[期刊论文]-汽车技术2002(2) 本文链接：https://www.doczj.com/doc/1b14937213.html,/Periodical_glxj201009195.aspx
第一章制动参数选择及计算 第一节汽车参数（符号以汽车设计为准） 制动器设计中需要的重要参量： 汽车轴距：L=1370mm 车轮滚动半径：r r =295 mm 汽车满载质量：m a=4100Kg 汽车空载质量：m o=2600Kg 满载时轴荷的分配：前轴负荷39%，后轴负荷61% 空载时轴荷的分配：前轴负荷47%，后轴负荷53% 满载时质心高度：hg =745mm 空载时质心高度：hg＇=850mm 质心距前轴的距离：L1 =835mm L1＇=726mm 质心距后轴的距离：L2 =535mm L2＇=644mm 对汽车制动性有影响的重要参数还有：制动力及其分配系数、同步附着系数、制动强度、附着系数利用率、最大制动力矩与制动因数等。 第二节制动器的设计与计算 一制动力与制动力矩分配系数
0 水平路面满载行驶时,前、后轴的负荷计算 对于后轴驱动的移动机械和车辆，在水平路面满载行驶时前后轴的最大负荷按下式计算(g=9.8N／kg) 前轴的负荷F1=Ga(L2-?hg)/(L-?hg)=3830.8N 后轴的负荷F2=GaL1/(L-?hg)=36349.2N ?--- 附着系数，沥青.混凝土路面，取0.6 轴荷转移系数： 前轴：m,1= F Z1/G1=0.24 后轴：m,2= F Z1/G2=1.48 1、(汽车理论108页) 水平路面满载行驶制动时,地面对前后车轮的法向反作用力（满载） F Z1= G L (L2+? g h) =4100×9.8÷1.370×（0.535+0.6×0.745）=28800.55N F Z2=G L (L1-? g h) =4100×9.8÷1.370×（0.835－0.6×0.745）=11379.45N 式中： G-- 汽车所受重力； L-- 汽车轴距； 1 L--汽车质心离前轴距离； L 2 --汽车质心离后轴距离； g h--汽车质心高度； g --重力加速度；(取9.80N／kg) 2 （汽车理论8,22）
1、排气管冒黑烟：故障判定：真故障。原因分析：表明混合气过浓，燃烧不完全。主要原因是汽车发动机超负荷，气缸压力不足，发动机温度过低，化油器调整不当，空气滤芯堵塞，个别气缸不工作及点火过迟等。排除时，应及时检查阻风门是否完全打开，必要时进行检修；熄火后从化油器口看主喷管，若有油注出或滴油，则浮子室油面过高，应调整到规定范围，拧紧或更换主量孔；空气滤清器堵塞，应清洗、疏通或更换。 2、车辆的排气管排出蓝色的烟雾：故障判定：真故障。原因分析：是由于大量机油进入气缸，而又不能完全燃烧所致。拆下火花塞，即可发现严重的积炭现象。需检查机油尺油面是否过高；气缸与活塞间隙是否过大；活塞环是否装反；进气门导管是否磨损或密封圈是否损坏；气缸垫是否烧蚀等，必要时应予以修复。 3、车辆排气管冒白烟，冷车时严重，热车后就不冒白烟了：故障判定：假故障。原因分析：这是因为汽油中含有水分，而发动机过冷，此时进入气缸的燃油未完全燃烧导致雾点或水蒸气产生形成白烟。冬季或雨季当汽车初次发动时，常常可以看到排白烟。这不要紧，一旦发动机温度升高，白烟就会消失。此状况不必检修。
4、发动机噪声大，车辆原地踩加速踏板时，有“隆、隆”异响，发动机舱内有振动感。故障判定：使用类故障。原因分析：举升车辆，可看到发动机的底护板有磕碰痕迹。如果路面有障碍物而强行通过，发动机底护板就要被磕碰。底护板变形后与发动机油底壳距离变近，如果距离太近，当加速时油底壳与底护板相撞就会发出异响并使车身振动。所以，行车中一定要仔细观察路面，不要造成拖底现象发生。处理方法：拆下底护板，压平校正即可。 5、车辆的转向盘总是不正，一会向左，一会向右，飘忽不定：故障判定：真故障。原因分析：这是由于固定在转向机凹槽中的橡胶限位块已完全损坏导致。将新限位块装复后，故障完全消失。 6、每次开启空调时，其出风口有非常难闻的气味，天气潮湿时更加严重：故障判定：维护类故障。原因分析：空调的制冷原理是通过制冷剂迅速蒸发吸热，使流经的空气温度迅速下降。由于蒸发器的温度低，而空气温度高，空气中的水分子颗粒会在蒸发器上凝结成水珠，而空气中的灰尘或衣服、座椅上的小绒毛等物质，容易附着在冷凝器的表面，从而导致发霉，细菌会大量繁殖。这样的空气被人体长期吸入会影响驾驶员及乘车人的身体健康，所以空调系统要定期更换空调滤芯，清洁空气道。
制动盘与制动鼓的优缺点: 几十年来四轮制动鼓都是汽车的标配。在制动鼓中，液压被施加到活塞上，活塞将曲形制动蹄推出。粘合或铆钉在制动蹄上的摩擦材料压住制动鼓内部，减缓制动鼓和车轴的转动，然后这些老式汽车就会停下来——如果顺利的话！以前能把4轮鼓式刹车都调整的不跑偏还是修理工最值得骄傲的手艺， 事实上，有时候制动鼓很有效，但如果你只使用制动鼓试图停下一辆高速汽车，就会发现它们的局限性：它们会衰减。制动鼓摩擦生热，导致膨胀。制动蹄必须要向外移动以便接触到制动鼓，这意味着必须深入踩下制动踏板。摩擦材料发热产生的气体也被困在制动蹄和制动鼓内部，减弱了制动能力。第一次制动汽车可能会从高速很快停下，但是在第二次制动时，你的运气就不一定那么好了。 汽车制造商在制动鼓上添加散热片或铝制材料，来冷却制动鼓和金属制动衬面，但这不是高性能制动装置的解决方案。于是出现了制动盘。 制动盘曾经被应用于飞机和工业用途。通过施加到制动钳上的液压力，摩擦材料（制动片）夹住转动的制动片。制动盘似乎不像制动鼓那么容易“抓死”，因此当停车的时候它们能提供更好的方向稳定性。和封闭式制动鼓不同，制动盘是敞开式的，这一点兼具优缺点。 由于空气很容易通过摩擦性材料，可以更好地冷却制动盘。通风式盘片有两个摩擦表面，由一些散热片隔开。这使得位于摩擦表面之间盘片内部的空气能够更好地冷却。现在大部份前轮制动盘为通风式，因为它们进行大部分制动工作；大部分后制动盘为非通风式，有一个“实心”盘片，因为后轮制动盘不会产生那么多热量。 制动盘还有一个优点，脏东西和气体会被旋转的制动盘甩出去，而制动鼓会聚集脏东西。水，油和摩擦材料产生的气体很快散开，可进行更好的制动。有些制动盘带孔或槽，部分原因是为了美观，另外也有实际用途：在制动片和盘片摩擦物质表面的水和气体可以通过孔径，这样制动装置可以立刻发挥作用，无需通过盘片转动进行清洁。这在赛车环境中是很重要的，但在普通道路上不很实用。孔洞降低了摩擦物质的面积，甚至会卡住小石头，所以它们需要更多的维护。
汽车制动系统是农用机动车最重要的安全部位之一，一旦出现故障，后果将不堪设想。新干线跟大家分享一下，农用机动车制动系统常见典型故障及其检修方法如下： 一、制动侧滑 车辆行驶因制动或其他原因，有时一轴或两轴的车轮发生横向移动，即人们常常所说的甩尾滑动现象，称为制动侧滑。 据很多事故现场鉴定，车辆侧滑失控，多由后轴引起;尤其高速行驶制动和在冰雪或浓雾过后的公路上，常发生由于车辆制动侧滑丧失操纵能力而导致翻车、撞车等恶性事故。后轴侧滑将引起车辆剧烈的回转运动和调头。除此之外，影响车辆行驶的稳定性，增加燃油消耗及轮胎过度磨损等。 1.引起车辆侧滑的原因 前桥(工字梁)变形或主销与销套松旷;横直拉杆球头松旷;双横拉杆结构车辆的前束调整不当;轮毅轴承松旷，边梁断裂等;车轮制动阀调整不当，若车轮制动时，有任意一个车轮未抱死或后轮抱死而前轮未抱死等情况;以及制动起始车速和附着系数的不同，制动跑偏等，均将发生严重的侧滑现象;车辆在弯道、坡道、不平路面或越过拱路时速度过快而侧滑;在溜滑路面上行车，车辆与路面附着力大大减小，车轮承受侧向力的能力急剧下降，此时只要很小的侧向力就可能引起侧滑;另外此时单纯使用驻车或行车制动(制动间隙不一致)，若前轮制动轻，后轮制动重就极易产生侧滑;车辆前后轮制动不均匀;轮胎气压不符合规定;轮胎花纹磨平等，也会引起制动侧滑。 2.车辆侧滑的预防措施 在调整制动时，一定要调到前后轮同时抱死，或前轮略提前抱死，且制动不应有明显的跑偏现象;在泥泞或冰雪路面行车，车速要适当降低，遇到障碍时要提前减速，不可盲目高速行驶，以便遇到情况时能较快停车，减少制动非安全区，避免车辆产生侧滑。 二、制动发咬 该故障的表现是车辆在制动减速后，松开制动踏板加速时，车速不能很快提高;严重时甚至在车辆制动停车后难以再起步，或根本不能起步。车辆制动后，再抬制动踏板，全部或个别车轮的制动作用不能立即解除，使起步沉重，行驶中一收加速踏板急剧减速，行驶一段里程，制动鼓发热，严重时能闻到制动摩擦片烧焦的气味。 1.制动发咬故障原因 快放阀被卡死打不开，使相应的制动气室气体不能排出，车轮制动器不能解除制动;踏板无自由行程，当踏板松开后，制动控制阀内的排气阀打不开，控制阀内的气体不能排除，制动器就不能迅速及时解除制动;制动装置的机械传力机构中的拉臂轴或制动器凸轮轴阻力过大，制动器回位弹簧弹力过软或折断脱落，使制动蹄在踏板松开后回位不彻底，蹄片与鼓不能迅速脱离所致;制动间隙过小，松开踏板后，制动片与鼓之间仍有摩擦阻力;制动底板变形，蹄片动作不灵活，阻力过大等都将引起制动发咬。 2.故障的判断与排除 若全部车轮发咬，其原因多为制动总泵;例如阀门卡滞，制动后高压空气不能排出;如若单个车轮(烫手)发咬，其毛病多出在车轮制动器内，如回位弹簧过软或折断;支承销变形或锈蚀及其制动间隙不当等，应根据故障的部位和特点，按原厂技术规范分别予以调整和修复。如果是制动阀排气口不能开启，应按标准重新调整好排气间隙，使调整螺钉恢复正常位置即可。 三、驻车制动失灵 随着行驶里程的增加，驻车制动器部分零件不可避免地产生磨损，以致原来的配合关系遭到破坏，影响其工作性能。因此，如果发现手刹车失灵，应及时修复不留隐患，尤其要加强它的维护和调整，杜绝不良事故的发生。 1.如果发现驻车制动器失效，首先调整操纵杆，调整驻车制动间隙。如无效果应分解驻车制
浅谈汽车气压制动的故障原因及排除方法 一、摘要 本文通过介绍汽车制动不良故障的排除过程，阐述故障的成因并对由汽车制动系技术状况性能所造成的故障进行拆检分析，提出了此类故障检修排除时的方法和要注意的事项。关键词：制动不灵；空气压缩机工作不良；刹车总阀；制动拖滞 二、前言 要确保汽车安全行驶并发挥其最佳的行驶性能，汽车必须制动可靠，而且保证汽车在任何时候制动系都要工作良好。汽车制动系制动不良故障，是一种较常见的故障。它包括制动失效、制动不灵、制动跑偏、制动拖滞等。它的存在，既给制动质量带来不同程度的损害，又给驾驶员带来顾虑，及影响安全行车。如不彻底解决，就会有安全隐患，容易造成交通事故。 三、正文 (一)车辆行驶时出现制动不灵的故障 我单位曾经有一台长期跑远途的国产气压制动货车，在经历一段长时间运输后出现制动不灵的现象，造成车辆不能正常行驶。 (二)造成汽车制动不灵故障的原因及分析 因为行车制动的作用是对正在行驶着的汽车作用一个阻力，以消耗汽车所蓄有的动能，使行驶速度降低，直至停车(即按照需要使汽车减速或在最短的距离内停车)。根据实践分析，造成车辆行驶制动不灵的故障有以下几个原因： 1．制动系产生的压缩空气压力不足 车辆由于储气筒不能储存足够的压缩空气，制动阀的供气量不足；制动阀管路漏气、气路堵塞都会造成制动时制动系产生的压缩空气压力不足。因为气压制动时驾驶员踏下制动踏板，制动控制阀打开，使储气筒到制动气室之间的通道接通，令储气筒内的压缩空气经过制动控制阀进入了制动气室，足够的气压推动制动气室推杆向外伸出，带动制动调整臂转动凸
轮，凸轮转动使制动蹄片张开压紧至制动鼓上，从而使车轮制动。以上任一情况出现，都可能令送到制动气室的压力下降。压力不足，就不能推动气室推杆向外伸出而使制动蹄片张开压紧到制动鼓上，使车轮制动。 2．车轮制动器制动摩擦力矩下降 制动鼓与制动蹄片间隙不合适；制动蹄接触面积太小；制动蹄片质量不佳或沾有油污；制动蹄片铆钉松动；制动鼓失圆或产生沟槽；制动凸轮轴与轴套、制动蹄与支承销轴等连接处生锈蚀死，或磨损严重造成松旷；制动蹄摩擦片磨损过薄；制动凸轮开度过大等都会令车轮制动器制动摩擦力矩下降。因为车轮与制动鼓相连是旋转部分，制动蹄片与底盘相连是固定部分，制动时通过两者接触产生摩擦力矩，迫使车轮转速减低。以上任何一个故障发生，都可能令摩擦力矩降低而使制动不灵。 (三)排除故障的措施和方法 根据以上原因，围绕着制动不灵的问题，我反复查阅、研究了有关维修保养资料，并虚心向有经验的师傅请教，对逐个可能产生的原因进行检查分析，对可能会发生故障的部位，采取由浅人深，先易后难的方法进行拆检。 我首先检查储风筒，看气压是否符合标准。起动发动机，检查制动系的压力表反应情况，发现其充气困难，充气＞3min才充到0.3MPa。这种情况有可能是空气压缩机有故障，也有可能是密封气压管路有泄漏，造成气压很难提高。我检测发动机中速运转时的气压，发现上升较慢，熄火后检查气压，发现压力快速下降超过标准规定值。当即用皂水试漏，检测无发现大的泄漏点，便把空气压缩机输出接头气管拆出试验，发现气泵并没有强烈的泵气声，而气管也没有明显的气从气管口处倒流出来，表明空气压缩机工作不良或气管可能被积炭堵塞。检查空气压缩机传动皮带松紧度是否符合要求，又拆下空气压缩机，发现泵盖内大部分被积炭盖着，气门口亦都有积炭堵着。清除积炭后装回泵盖及附件试验，发现效果比以前有改进，空气压缩机有明显的泵气声，工作效果良好，然后把空气压缩机的输出接风喉接紧继续起动发动机，将总阀前的每一段管路逐段松开试风量，再加以彻底清除堵塞管道上的积炭。

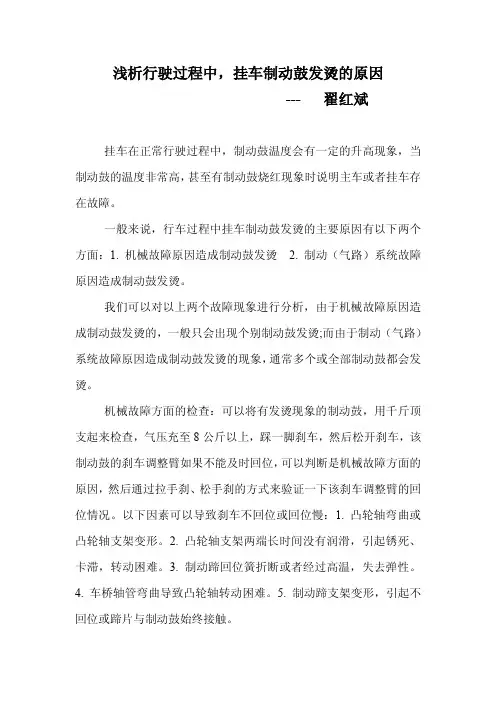

浅析行驶过程中，挂车制动鼓发烫的原因 --- 翟红斌 挂车在正常行驶过程中，制动鼓温度会有一定的升高现象，当制动鼓的温度非常高，甚至有制动鼓烧红现象时说明主车或者挂车存在故障。 一般来说，行车过程中挂车制动鼓发烫的主要原因有以下两个方面：1. 机械故障原因造成制动鼓发烫 2. 制动（气路）系统故障原因造成制动鼓发烫。 我们可以对以上两个故障现象进行分析，由于机械故障原因造成制动鼓发烫的，一般只会出现个别制动鼓发烫;而由于制动（气路）系统故障原因造成制动鼓发烫的现象，通常多个或全部制动鼓都会发烫。 机械故障方面的检查：可以将有发烫现象的制动鼓，用千斤顶支起来检查，气压充至8公斤以上，踩一脚刹车，然后松开刹车，该制动鼓的刹车调整臂如果不能及时回位，可以判断是机械故障方面的原因，然后通过拉手刹、松手刹的方式来验证一下该刹车调整臂的回位情况。以下因素可以导致刹车不回位或回位慢：1. 凸轮轴弯曲或凸轮轴支架变形。2. 凸轮轴支架两端长时间没有润滑，引起锈死、卡滞，转动困难。3. 制动蹄回位簧折断或者经过高温，失去弹性。 4. 车桥轴管弯曲导致凸轮轴转动困难。 5. 制动蹄支架变形，引起不回位或蹄片与制动鼓始终接触。
