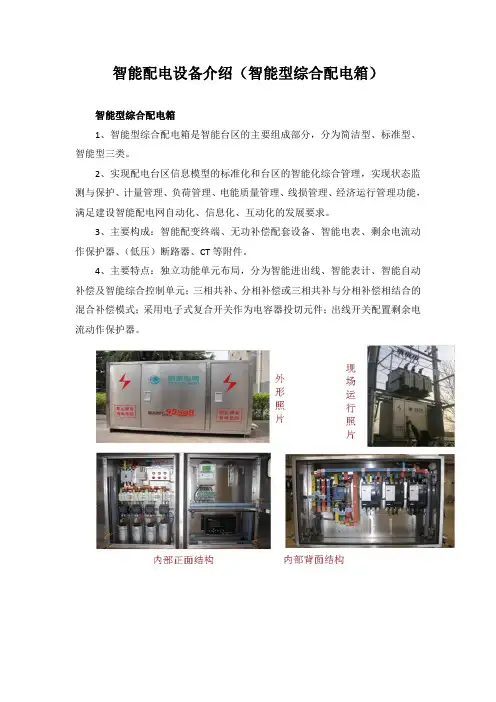

智能台区（综合配电箱）系统配置图
配变监测计量终端，实现监测漏保、门禁、电容“三遥”功能，油温、环境变量在线监测功能。
外型及尺寸
避雷器
熔断器 可通信漏电保护器
负荷隔离开关
可通信漏电保护器 避雷器
熔断器
配变监测终端
集中器
电流互感器
避雷器
可通信漏电保护器
熔断器
避雷器
智能组合式电容器
主要组部件材料
主要组部件材料参数表
序号材料名称规格型号
100kVA 200kVA 315kVA
一进
三出
一进
三出
一进
三出
1 互感器LMZ-0.66 150/5 0.2
LMZ-0.66 200/5 0.2 3
LMZ-0.66 250/5 0.2
LMZ-0.66 300/5 0.2 3
LMZ-0.66 400/5 0.2
LMZ-0.66 500/5 0.2 3 LMZ-0.66 600/5 0.2
2
可与配变终端联网通信
漏电保护器HiZB-100T/3N
HiZB-250T/3N 3
HiZB-400T/3N 3
HiZB-600T/3N 3
3 避雷器FYS-0.22 12 12 12
4 负荷隔离开关630/3 1 1
1000/3 1
5 智能组合电力电容器HiX-450-10S（共补） 1 1 HiX-450-20S（共补） 1
HiX-250-10F（分补） 1
HiX-450-20S+20S（共补） 1 HiX-450-10S+15S（共补）1 HiX-250-20F（分补） 1 1 HiX-250-30F（分补）
HiX-450-20S+30S（共补）
HiX-450-20S+10S（共补） 1
6 熔断器
100A
250A 9
400A 9
600A 9
7 电流表 3 3 3
8 电压表 1 1 1
技术要求
1．箱体应具有足够的机械强度和钢度，使得装在柜内的开关、操作机构及其他元件，保证它们原有的机械特性和电气性能。同时不因吊装、运输等情况而影响装置的性能。
2．箱体板材采用新型复合材料SMC（sheet molding compound，玻璃纤维增强片状模塑料）在高温高压下一次模压成型。箱体板材厚度不小于5mm，在薄弱位置相应添置加强筋，外表面有不利粘贴的条纹，防广告粘贴。门锁选用内嵌式门锁，带防雨盖板，带挂锁功能，锁杆三点式锁紧。箱体外表面喷“有电危险”红色警示图标、喷国网公司、报修电话绿色图标及企业标识，加装产品铭牌。箱体必须符合室外架设的条件，能防雨、防沙尘、防锈蚀等。箱体必须有国家认可的第三方检测机构出具的检验报告。生产厂家同时提供配电箱安装所需配套的支架及附件。
不饱和聚酯玻璃纤维增强片状模塑料（SMC）材料具有三维网状结构，多功能填料改性及特种纤维增强的一种高性能工程材料，必须具备以下性能：
◆ 具有良好的电气绝缘性能和优异的耐介质性，其绝缘电阻达到1.0X1012Ω.cm,介电强度大于12kV/mm，符合GB/T10064的标准要求。
◆ 阻燃性好，无毒害。轻质高强，阻燃FV0级，烟密度等级为15，烟气毒性等级为准安全一级（ZA1），符合GB2406的标准要求。
◆ 良好的隔热防护性能，导热系数只有金属材料的1/100，在户外高温运行的条件下，对电气设备具有良好的热防护作用。
◆ 良好的机械强度符合GB3906标准的要求。其拉伸强度、弯曲强度，抗冲击性能等指标优越，防护等级达IP44。
◆ 外形设计美观，耐候性强。产品颜色为材料原色（国际标准灰），与外界环境相协调，喷涂专用紫外线防护漆，不退色，防老化，箱体使用寿命为30~50年。
◆ 箱体上要有通风散热孔，通风口设防尘、防小动物进入和防渗漏雨水措施。其强度、外观、防腐、耐热、通风散热性能均良好。
3 箱体要求前后开门，共分为四个功能隔室，即进线室、出线室、电容补偿室、计量室，每个隔室单独开门，计量室外设观察窗并能加装铅封。
4一次元件室的开关装设必须便于操作，元件室母排密封，只露出操作部分，绝对保证操作人员安全。且安装高度合适，保证电缆接入高度不小于300mm。
5一次母排选用硬质铜母排，规格满足载流量要求。铜排必须全部镀锡并加装绝缘热缩管，热缩管按黄绿红兰四色配置。箱体内设置专用接地铜排。
6箱体除通风窗外，其余部分必须密封，门框或门板设有防雨挡板结构，底板上预留进出线电缆孔，并配置宝塔形橡皮圈，具备防水、防小动物措施。
◆ 具有良好的电气绝缘性能和优异的耐介质性，其体积电阻达到3.2X1012Ω.cm,击穿电压大于20kV/mm。对酸碱等介质的耐腐蚀性能好。
◆ 高阻燃性能，符合GB2406的标准要求。
◆ 良好的隔热防护性能，导热系数只有金属材料的1/100，在户外高温运行的条件下，对电气设备具有良好的热防护作用。
◆ 良好的机械强度符合GB3906标准的要求。其拉伸强度、弯曲强度，抗冲击性能等指标优越，密封性能良好。
◆ 设计造型美观，耐候性强。内外表面光洁、平整，产品颜色为材料原色，不需喷涂，不退色，防老化，箱体使用寿命为30~50年。
◆ 箱体上要有通风散热孔，其强度、外观、防腐、耐热、通风散热性能均良好。
7 箱体要求前后开门，共分为三个功能隔室，即一次元件室、电容补偿室、计量室，每个隔室单独开门，计量室能够加铅封。
8 一次元件室的开关装设必须便于操作，元件室母排密封，只露出操作部分，绝对保证操作人员安全。且安装高度合适，保证电缆接入高度不小于300mm。
9 一次母排选用铜母线，规格为TMY-40*5。铜排必须全部镀锡并加装绝缘热缩管，热缩管按黄绿红黑四色配置。箱体内设置专用接地铜排。
10 箱体除通风窗外必须密封，底板上留进出线电缆孔，并配宝塔圈。应具备防水、防小动物措施。
11 负荷隔离开关
隔离开关作为隔离电源之用。需满足以下要求：
◆额定电压： 380V 三相。
◆具有双断点，可带负荷操作功能。
◆额定电流：根据负载的要求配置。
◆触头和接线端子应采用紫铜镀银件，承载带电部件的基座应采用高强度的玻璃纤维聚脂材料。
◆具有明显断开吸合点，具有柜外操作功能。
12 漏电保护器需满足以下要求：
◆ 漏电保护器采用带通讯的剩余电流动作断路器。
◆ 必须具备线路短路、过流、过压、欠压、缺相、剩余电流、断零线的保护功能及自动重合闸功能。剩余电流显示、负荷电流分相显示、动作状态指示等实用功能。具备远方读取设置参数、读取故障信息，远方设置参数。
◆ 具有通信功能的漏电断路器可记录、查询引起跳闸的相序及原因、跳闸的时间等详细数据，具有历史数据记录功能,即记录最近20次的故障分闸参数，可实地进行查询。可与电脑建立通讯，下载记录。
◆ 具有通信功能的漏电断路器可实现遥控功能，实现台区电网自动化控制。
◆ 采用电子式过电流脱扣器，负载保护电流可调；脱扣电流整定值设定后不受环境温度影响。
◆ 自动循环显示负载保护电流设定值、实时三相负载电流、实时剩余电流值、剩余电流动作值，故障跳闸时自动显示故障跳闸原因、故障跳闸相序及跳闸时的参数。
◆ 具有断零保护功能。
◆ 自动跟踪线路剩余电流，自动调升或降低动作值档位。
◆ 具有特波保护功能，对人身触电危险提供间接接触保护。
◆ 自动重合闸，可手动自动转换。
◆ 既有自动分合操作功能亦有手动分合操作机构，不借助辅助工具可自由转换。
◆ 应具有RS485通信接口，所配置通讯规约为扩展645规约，通过该规约能将断路器的工作状态，故障信息传送。并且能接受对开关的分合控制。
13 漏电保护器需满足以下主要技术参数：
◆ 额定电压：380V 三相四线
◆ 额定频率：50HZ
◆ 额定剩余电流动作值IΔn 0.1A、0.2A、0.3A、0.5A、0.8A任选4档可调
◆ 额定剩余不动作电流 0.5 IΔn
◆ 额定分断时间≤ 0.5s / ≤ 0.3s （S型）
◆ 延时重合闸时间 20s～60s
◆ 欠电压动作值单相160V±5% （电压恢复正常后能自动合闸）
◆ 过电压动作值单相300V±5%（电压恢复正常后能自动合闸）
◆ 额定辅助电源电压 380V 三相四线
◆ 额定极限短路分断能力 100A产品≧20KA，其余产品≧50KA
14智能电容器组需满足以下要求：
由无功补偿控制器、电源熔断式保护开关、过零投切机构和圆柱式铝壳干式电力电容器集为一体的组合补偿装置。具有实现过零开通和过零关断的功能，保证开关导通期间无电能损耗、无浪涌电流对电容和电网冲击。具有温度保护和过压保护装置，
◆智能测控单元采用液晶显示，界面简单清晰。
◆补偿容量：应按照总容量详见技术参照表。
◆一体化，由熔断器开关，控制器，过零投切开关，电容器等器件集成。
◆具有掉电保护功能，掉电数据不丢失。
◆具有断电保护，开机自检功能。
◆具有抑制谐波功能，抗干扰能力强。
◆具有手动运行和自动运行两种投切模式。
◆具有共补、分补、混合补偿控制方式。
◆具有过零投切，无电弧、无涌流、响应快。
◆具有自动寻优、循环投切、可实现8421编码投切功能。
◆具有缺相保护：合闸状态缺相，立刻分断；分闸状态缺相，开关拒动。
◆具有自放电特性：切除电网3分钟后，电容器端子间电压降到50V以下。
◆具有提供485通讯接口，可兼容DL645-2007规约和MODBUS-RTU协议，可实现远程监控。
◆应具有电压畸变保护功能，有过电压、欠电压、欠电流、过温度、及过、欠补偿保护功能。
◆应采用高性能干式圆柱形铝壳自愈式电力电容器，电容器容量投切衰减率应≤0.1%万次。
◆应具有三相电流，三相电压，三相有功，无功，视在功率等电网参数的实时显示。
◆应采用双重安全保护功能：二次保护装置和压力切断保护装置，达100%防爆功能，失效时表现为开路。
◆具有上电后自检系统内各组电容器容量。
◆应具有上电后自动生成主机功能，并具有当主机出现故障，其它从机可智能自动生成为主机，从而自成系统恢复正常工作。
◆应具有180个工作日以上的电网参数历史数据保存功能，具有时钟实时显示和实时温度显示功能。
◆应采用无功功率控制方式：能准确控制电容器组的投切无投切震荡，适合所有工作环境特别是负载轻电容容量大的场合。
◆产品应具备电容器体内温度.电网谐波含量.断相保护.三相不平衡.开机自检功能等特殊保护。
15智能组合式电容器需满足以下主要技术参数：
◆额定电压：AC220V/380V
◆输出方式：通讯线输出
◆控制投切准确率：100%
◆额定电流：30A 40A 60A 100A
◆操作间隔：小于60S
◆整机分断能力：120KA，具有明显断开点
◆功率因数：±0.01
◆瞬时脱口特性：瞬时脱扣范围（5～10）In
◆保护误差：电压：≤0.5%；电流：≤0.5%
◆投切机械寿命： 100万次以上
16 二次系统设计要求
二次系统所用电器元件在长期工作电压下运行，不因发热而影响其使用寿命。设备二次控制原理满足设计图纸要求。控制回路连接用铜导线最小截面积不小于1.5mm2，电流回路连接用铜导线，截面不小于 2.5mm2。导线选用聚乙烯绝缘导线，其耐受电压不小于500V。二次导线采用冷压接线端头。
17 配电监测
具有变压器二次侧运行参数的采集，包括电压、电流、有功功率、无功功率、频率、谐波等信息。
18 计量功能
综合智能配电箱应具有独立的计量区域，单独开门，具备铅封条件。配置具有防窃电功能的电流互感器，精度0.2S级。预留1只三相智能电能表和1只集中器的安装位置及配线，三相智能电能表尺寸满足Q/GDW1356—2012《三相智能电能表型式规范》，集中器的尺寸满足国网公司企业标准Q/GDW1374～1376-2012的要求。电能表安装于计量室内。
19 质量保证及试验
19.1 设备制造遵守的规范及标准。
◆IEC439-1 《低压成套开关设备和控制设备》
◆GB7251 《低压成套开关设备》
◆DL/T698-1999 《低压电力用户集中抄表系统技术条件》
配电箱系统图学习 简介 什么是配电箱？所有用户用电的总的一个电路分配箱. 工作原理 配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。 用途 便于管理，当发生电路故障时有利于检修。配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。 常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。 配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。 分类 按结构特征和用途分类： （1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。 （2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采
用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。 （3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。 每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。 （4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。 各类符号标注 根据图纸《配电箱系统图》中标注 NPX630/3P 400A中:NPX630是断电器的型号，3P是三极，400A 指最大断路电流为400A。 NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3配电箱： NPX160是断电器的型号 3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。 WL1：指回路1。后面还有回路2等。 YJV:铜芯交联聚乙烯电缆。 NHYJV:耐火铜芯交联聚乙烯电缆 4*70+1*35：指4根线芯截面70mm2加一根线芯截面35的中性线芯。 SC80:指穿直径为80的焊接钢管（俗称黑铁管）。 FC:指暗敷在地面内。
施工现场临时用电各级配电箱配电系统图 漏电动作电流100mA/ D220L-220/4300 进线接A支箱Ⅰ级箱（400A) N N PE 接B支箱Ⅰ级箱(630A) 接C支箱Ⅰ级箱(630A) 接D支箱Ⅰ级箱(400A)
HK60/380 PZ NM-100/3300 8#塔吊(120A) HK60/380 PZ NM-100/3300 8#施工电梯(90A) HK30/380 NM-100/3300 4#、8#钢筋加工区（40A）HK30/220 NM-100/3300 生活区用电(90A) HK60/380 NM-100/3300 8#楼层及地下室(30A) HK30/380 NM-100/3300 备用(30A) A一级箱
HK60/380 PZ NM-100/3300 4#塔吊(90A) HK60/380 PZ NM-100/3300 4#施工电梯(90A) HK30/380 NM-100/3300 3#施工电梯(90A) HK30/380 NM-100/3300 钢筋加工区(60A) HK60/380 NM-100/3300 3#楼层及地下室(60A) HK30/380 NM-100/3300 4#楼层及地下室(60A) HK30∕380 NM-100∕3300 2#楼层及地下室（60A）HK30∕380 NM-100∕3300 备用（60A） HK30∕380 NM-100∕3300 ） B一级箱
HK60/380 PZ NM-100/3300 1#塔吊(90A) HK60/380 PZ NM-100/3300 1#施工电梯(90A) HK30/380 NM-100/3300 2#施工电梯(90A) HK30/380 NM-100/3300 2#塔吊(90A) HK60/380 NM-100/3300 5#塔吊（90A） HK30/380 NM-100/3300 5#施工电梯（90A) HK30∕380 NM-100∕3300 1#楼层及地下室（30A）HK30∕380 NM-100∕3300 备用（30A） HK30∕380 NM-100∕3300 ） C一级箱
HD11/31-600 DZ20-630/3300 KWh A V HK4-30/2 DZ15LE-40/2901 HD11/3-250 DZ20L-250/4300 HD11/3-250 DZ20L-250/4300 HD11/3-250 DZ20L-250/4300 JSP-Z/L2总配电箱系统图
L2 -1600×1000×400（高×宽×厚） HD11/31-600 DZ20Y-630/3300 KWh A V HK4-30/2 DZ15LE-40/2901 HD11/31-400 DZ20L-400/4300 HD11/31-250 DZ20L-250/4300 HD11/31-250 DZ20L-250/4300 JSP-Z/L3总配电箱系统图 Z2 -1100×1650×360（高×宽×厚）
HD11/31-600 DZ20Y-630/3300 KWh A V HK4-30/2 DZ15LE-40/2901 HD11/31-400 DZ20L-400/4300 HD11/31-250 DZ20L-250/4300 HD11/31-250 DZ20L-250/4300 JSP-Z/1总配电箱系统图
HD11/31-200 DZ20Y-255/3300 KWh A V HK4-30/2 DZ15LE-40/2901 HD11/31-100 DZ20L-100/4300 HD11/31-100 DZ20L-100/4300 HD11/31-100 DZ20L-100/4300 JSP-Z/7总配电箱系统图
HD11/31-400 DZ20Y-400/3300 KWh A V HK4-30/2 DZ15LE-40/2901 HD11/31-250 DZ20L-250/4300 HD11/31-250 DZ20L-250/4300 JSP-/Z/4 总配电箱系统图
配电箱系统图解析
配电箱系统图学习 简介 什么是配电箱？所有用户用电的总的一个电路分配箱. 工作原理 配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。 用途 便于管理，当发生电路故障时有利于检修。配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。 常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。 配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。 分类 按结构特征和用途分类： （1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。 （2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采 用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。 （3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
一、什么是配电箱？ 配电箱是所有用户用电的总的一个电路分配箱. 二、配电箱工作原理： 配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。 三、配电箱的用途： 便于管理，当发生电路故障时有利于检修。配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。 常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。 配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。四、配电箱的分类：按结构特征和用途分类： （1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。 （2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采
用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。 （3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。 每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。（4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。
李斌
WL114-BLV（2 2.5）SC15-WC WL113-BLV（3 4）SC15-WC WL112-BLV（3 4）SC15-WC WL111-BLV（3 4）SC15-WC AL-1-1 C65N-C32/3P U W V U 走廊灯3 C65N-C25/1P Wh Wh Wh Wh B V （5 6）S C 20-W C 1户 2户3户C65N-C10/1P C65N-C32/3P 型号脱扣器额定电流三极 32A BV(5×6)SC20-WC 塑料铜芯导线5根6 m ㎡穿管径20的焊接钢管墙内暗设5根导线为：U 、V 、W 、N 、PE 电源进线AL-1-1照明配电箱1层1号箱电能表U 相相线WL111-BLV(3×4)SC15-WC 回路编号塑料铝芯导线3根4m ㎡穿15的焊接钢管墙内暗设3根导线为：U 、N 、PE 零线汇流排 保护线汇流排读图示例：单元用户配电箱系统图 C65N-C10/1P 型号脱扣器额定电流单极 10A WL114-BLV(2×2.5)SC15-WC 回路编号塑料铝芯导线2根2.5m ㎡穿15的焊接钢管墙内暗设2根导线为：U 、N C65N-C25/1P 型号脱扣器额定电流单极 25A
wL111wL114 PE N 电能表的接线示意图配电箱的配线L N 电源进线 PE U V W N WL114-BLV（2 2.5）SC15-WC WL113-BLV（3 4）SC15-WC WL112-BLV（3 4）SC15-WC WL111-BLV（3 4）SC15-WC C65N-C32/3P U W V U 走廊灯3 C65N-C25/1P Wh Wh Wh Wh B V （5 6）S C 20-W C 1户 2户 3户 C65N-C10/1P
配电系统图 先从后面说起： 一、回路额定功率：指在同一回路中所有负载（用电设备）的额 定功率的总和，这个回路的额定功率设计师通过了解负载的功率 和设计回来得出来的，对预算没有直接联系。 二、线管、线槽的规格以及敷设方式：常用管线有镀锌电线管 （TC）、聚氯乙烯硬质管（P C）、塑料线槽（PR）、镀锌线槽（SR）； 常用敷设方式有吊顶内敷设（SCE）、墙内暗敷设（WC）、地板内暗敷设（FC）、沿天棚面或顶板面敷设（CE）、沿墙面敷设（WE）。 例：上面系统图的TC20-WC/SCE指穿内径为20的镀锌电线管沿墙 内暗敷设和吊顶内敷设。
这上面的字母代表符号仅仅是一部分，还有很多的敷设方式以及套线方式！为此，我特意在网上收集了更多关于图纸字母代表符号供大家学习参考： 1、导线穿管 S C：焊接钢管 RC：镀锌钢管 JDG：套接紧定式镀锌钢导管 KBG：扣压式薄壁镀锌钢管 PC-PVC：硬质塑料管 FPC：阻燃硬塑料管 CT：桥架 MR：金属线槽 M：钢索 CP：金属软管 2、导线敷设部位 AB ：沿或跨梁（屋架）敷设 B C：暗敷在梁内
AC ：沿或跨柱敷设 CLC：暗敷设在柱内 WS：沿墙面敷设 WC：暗敷设在墙内 CE：沿天棚或顶板面敷设CC：暗敷设在屋面或顶板内SCE：吊顶内敷设 FC：地板或地面下敷设 3、灯具安装 CS：链吊 DS：管吊 W：墙壁安装 C：吸顶 R：嵌入 S：支架 CL：柱上
三、电线电缆规格、型号：常用的电线电缆有ZR-BV、ZR-BVV、NH-VV、NH-YJV。ZR-BV是指阻燃型铜芯聚氯乙烯绝缘线， ZR-BVV是指阻燃型铜芯聚氯乙烯绝缘聚氯乙烯护套线, NH-VV是指耐火型铜芯聚氯乙烯绝燃聚氯乙烯护套电力电缆，电压等 级1~6KV； YJV 是指铜芯交联聚氯乙烯绝燃聚氯乙烯护套电力电缆，电压等级 6~500KV。 例：上面系统图中ZR-BVV,3X2.5 中的3 表示导线根数，2.5 表示一 根导线的截面积，我们就读成： 3 根截面积为 2.5mm2 的阻燃型铜芯聚氯乙烯绝燃聚氯乙烯护套线。电线电缆常用标称截面m m2 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 一般来说，当电网电压是220V的时候，每平方电线的载电量是1KW 左右。 铜线每个平方可以载电1-1.5KW
配电箱系统图及各类符号标注说明 什么是配电箱? 所有用户用电的总的一个电路分配箱. 工作原理 配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。 用途: 便于管理，当发生电路故障时有利于检修。配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。 常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。 配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。 按结构特征和用途分类：
(1)固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。 (2)防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳，可靠墙或离墙安装。柜每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。 (3)抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。 每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。

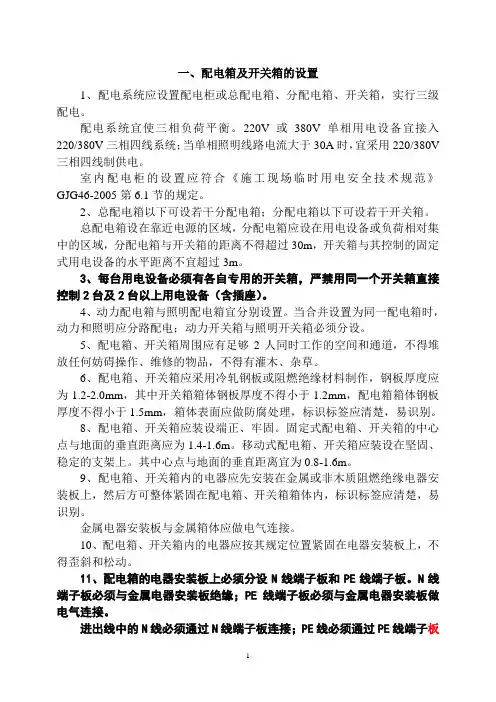

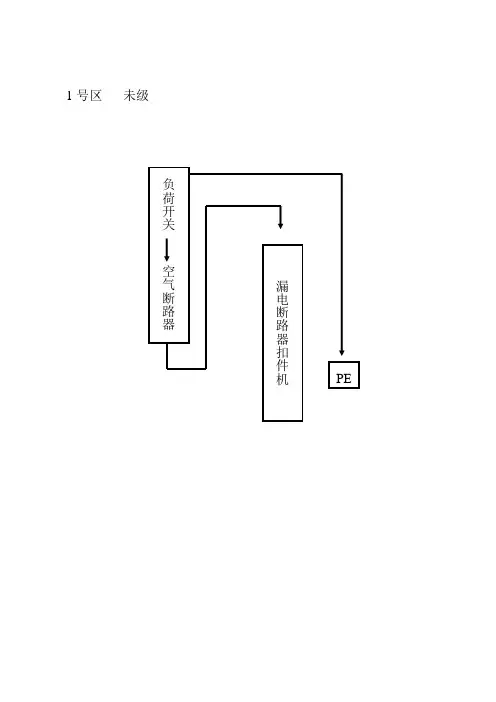

施工现场临时用电配电箱标准化配置图集 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五” 推广应用技术的规定，产品应通过CCC 认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005 标准，经久耐用。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251 ．4 对建筑工地用成套设备（ACS ）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电 安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。 （三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为 PE 线进箱体的连接点，1 个为 重复接地的连接点 （四）电器元件应选用符合GB/14048 ．2-2001 、GB6829 以及
