热工管理（试题） 一 、 单选题 (共 37 题) 【 1 】. 火电厂发电设备检修，下面说法不妥的是______. A.采用计划、实施、检查、总结方法 B.从检修准备开始制订,各项计划和具体措施 C.到目前为止，采用的都是定期检修 D.做好施工、验收和修后评估 答案：（ ） 【 2 】. 关于热工运行中和停炉前的检查记录，规程中没有作规定的是______。 A.应使用专用记录本 B.应有检查责任人的签名和填写日期 C.集中保存不少于三个月 D.应由部门技术负责审核并签署意 见 答案：（ ） 【 3 】. 管道气压试验介质，应使用______或______。 A.空气 二氧化碳 B.二氧化碳 氮气 C.空气 氮气 D.氢气 氮气 答案：（ ） 【 4 】. 热工专业应建立的技术规程、制度中，DL/T744中未作要求的是______。 A.适合本单位的热工自动化设备检修、运行、维护规程 B.电力系统热工仪表及控制装置监督规程 C.热工控制系统定值、软件修改管理制度
D.热工技术资料管理制度（包括图纸、资料、软件的存放、修改、使用、版本更新等） 答案：（） 【5 】. 监督管理机构考核电厂热工的“四率”指标，指的是______。 A.DAS完好率仪表投入率自动投入率保护利用率 B.DAS完好率仪表准确率自动可用率保护投入率 C.DAS投入率仪表合格率自动投入率保护投入率 D.DAS投入率仪表合格率自动利用率保护动作正确率 答案：（） 【 6 】. 现场施工中，攀登阶梯的每档距离不应大于______cm。 A.30 B.40 C.45 D.60 答案：（） 【7 】. 根据规程要求，热工自动化系统设备检修、故障及损坏更换台帐，应记录的内容没有要求的是，检修、故障及损坏设备的_____。 A.更换原因 B.价格和运行时间 C.采取的措施 D.生产厂家 答案：（） 【8 】. 质量管理中，采用______的方法，把杂乱无章和错综复杂的数据、意见进行归纳汇总，使其能确切反映客观实际。 A.圆饼图 B.因果图 C.流程图 D.分层图 答案：（）

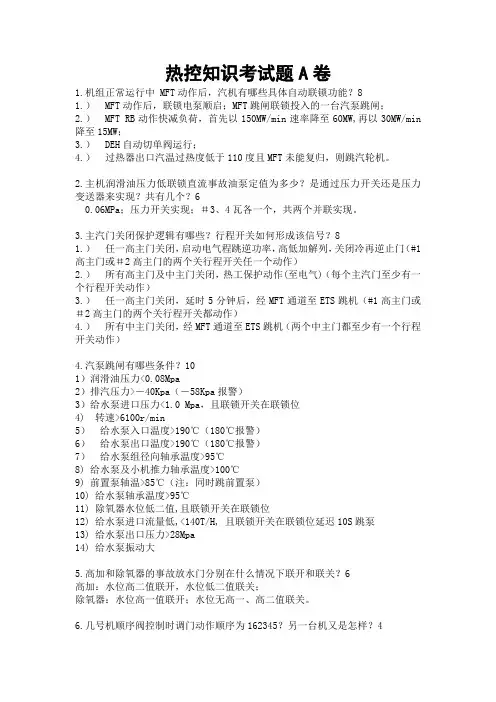

1、在汽轮机检修后，热工需要重新安装轴系TSI探头，在安装探头时，轴位移的安装必须推轴并严格控制安装误差，而安装轴振探头时只要求间隙电压在合适范围内即可，请问轴振探头安装要求为什么比轴位移探头安装要求松 答：轴振测量原理为测量的是峰峰值，探头的安装位置不影响轴振的测量，只需在探头的检测范围内，且不与轴系转动部位摩擦即可，而轴位移测量的直接是位移（距离）信号，必须准确。 答出峰峰值2分，探头检测范围或摩擦1分，距离或位移2分。 2、火力发电厂常用化学仪表有哪些（烟气分析仪除外） 答：硅表、钠表、氧表、电导、PH、氢气纯度、氢中氧、氧中氢、酸碱浓度计、总磷表、余氯表 3、影响脱硝调节品质的因素有哪些 答：烟气流量测量、氨气流量测量、CEMS仪表测量迟延及校准（NOx、O2）、锅炉燃烧系统变化（或负荷变化、启停磨煤机、煤质变化、氧量控制差异、烟道内流体分布不均匀等）、催化剂特性变化、喷氨喷嘴堵塞情况、喷氨调节阀调节特性变化。 答出以上点各得1分 4、为确保控制系统故障时机组安全运行，单元机组至少应设计独立于分散控制系统什么配置。 答：1、后备监视仪表（0.5分）：锅炉汽包电接点水位计，水位电视监视器（直流炉除外），炉膛火焰电视监视器等；（举例0.5分举出一个实例即可） 2、双后备操作按钮（0.5分）：必须有两个独立的操作按钮节点串接，每个按钮输出两副以上接点，在送入DCS系统的同时，直接连至独立于DCS控制对象执行部分继电器的逻辑回路（0.5分）。如：紧急停炉按钮，紧急停机按钮，发电机解列按钮。（举例0.5分举出一个实例即可） 3、单后备操作按钮（0.5分）；接点信号在送入DCS系统的同时，直接作用于DCS控制对象的单个强电控制回路（0.5分）。如：手动启座锅炉安全门按钮（机械式除外），汽包事故放水门手动按钮，凝汽器真空破坏门按钮，交、直流润滑油泵启动按钮，停汽泵按钮，启动柴油机按钮。（举例0.5分举出一个实例即可） 《火电厂热控系统可靠性配置与事故预控》34 5、简述热工保护系统应遵守的“独立性”原则。 答：1、机、炉保护系统的逻辑控制器应单独冗余设置； 2、保护系统应有独立的I/O通道，并有电隔离措施，冗余的I/O信号应通过不同的I/O 模件引入； 3、触发机组跳闸的保护信号的开关量仪表和变送器应单独设置，当确有困难而需与其他系统合用时，其信号应首先进入保护系统； 4、机组跳闸命令不应通过通讯总线传送。 《火电厂热工自动化系统试验》 324 每个要点1分，意思点到即可。 6、述中国大唐集团《二十五项反措》对分散控制系统配置的基本要求P104 答： 1 DCS系统配置应能满足机组任何工况下的监控要求（包括紧急故障处理），CPU负荷率应控制在设计指标之内并留有适当裕度。 2 主要控制器应采用冗余配置，重要I/O点应考虑采用非同一板件的冗余配置。冗余配置的过程控制单元、通讯接口、通讯环路必须处于良好的热备用工作状态。 3 系统电源应设计有可靠的两路供电电源（如一路为UPS电源，一路为保安电源)，并可自动切换，切换时间应小于5 ms（应保证控制器不能初始化)。操作员站如无双路电源切换装
一、名词解释： １、固溶强化：固溶体溶入溶质后强度、硬度提高，塑性韧性下降现象。 ２、加工硬化：金属塑性变形后，强度硬度提高的现象。 ２、合金强化：在钢液中有选择地加入合金元素，提高材料强度和硬度 ４、热处理：钢在固态下通过加热、保温、冷却改变钢的组织结构从而获得所需性能的一种工艺。５、细晶强化：晶粒尺寸通过细化处理，使得金属强度提高的方法。 二、选择适宜材料并说明常用的热处理方法 三、（20分）车床主轴要求轴颈部位硬度为HRC54—58，其余地方为HRC20—25，其加工路线为：
下料锻造正火机加工调质机加工（精） 轴颈表面淬火低温回火磨加工 指出：1、主轴应用的材料：45钢 2、正火的目的和大致热处理工艺细化晶粒，消除应力；加热到Ac3＋50℃保温一段时间空冷 3、调质目的和大致热处理工艺强度硬度塑性韧性达到良好配合淬火＋高温回火 4、表面淬火目的提高轴颈表面硬度 5．低温回火目的和轴颈表面和心部组织。去除表面淬火热应力，表面M＋A’心部S回 四、选择填空（20分） １．合金元素对奥氏体晶粒长大的影响是（d） （a）均强烈阻止奥氏体晶粒长大（b）均强烈促进奥氏体晶粒长大 （c）无影响（d）上述说法都不全面 ２．适合制造渗碳零件的钢有（c）。 （a）16Mn、15、20Cr、1Cr13、12Cr2Ni4A （b）45、40Cr、65Mn、T12 （c）15、20Cr、18Cr2Ni4WA、20CrMnTi ３．要制造直径16mm的螺栓，要求整个截面上具有良好的综合机械性能，应选用（c ）（a）45钢经正火处理（b）60Si2Mn经淬火和中温回火（c）40Cr钢经调质处理 4．制造手用锯条应当选用（a ） （a）T12钢经淬火和低温回火（b）Cr12Mo钢经淬火和低温回火（c）65钢淬火后中温回火 5．高速钢的红硬性取决于（b ） （a）马氏体的多少（b）淬火加热时溶入奥氏体中的合金元素的量（c）钢中的碳含量6．汽车、拖拉机的齿轮要求表面高耐磨性，中心有良好的强韧性，应选用（c ）（a）60钢渗碳淬火后低温回火（b）40Cr淬火后高温回火（c）20CrMnTi渗碳淬火后低温回火 7．65、65Mn、50CrV等属于哪类钢，其热处理特点是（c ） （a）工具钢，淬火+低温回火（b）轴承钢，渗碳+淬火+低温回火（c）弹簧钢，淬火+中温回火 8. 二次硬化属于（d） （a）固溶强化（b）细晶强化（c）位错强化（d）第二相强化 9. 1Cr18Ni9Ti奥氏体型不锈钢，进行固溶处理的目的是（b） （a）获得单一的马氏体组织，提高硬度和耐磨性

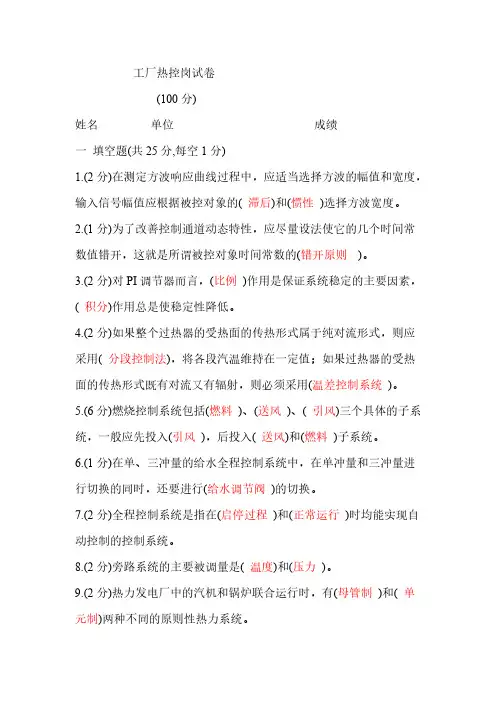

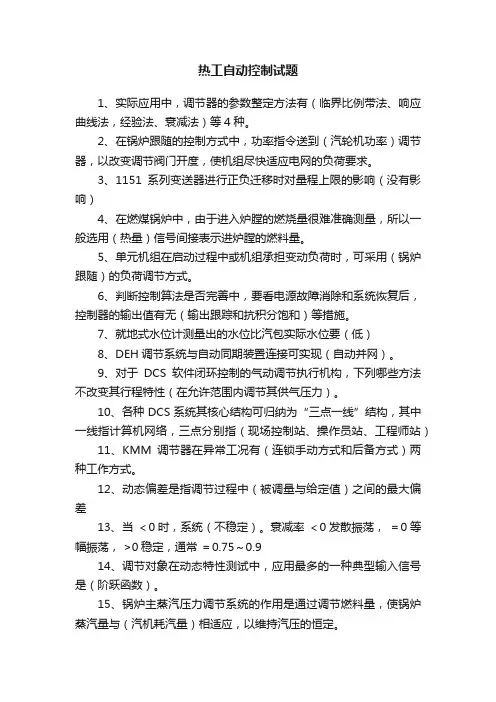

热工控制系统课程设计 题目燃烧控制系统 专业班级: 能动1307 姓名: 毕腾 学号: 02400402 指导教师: 李建强 时间: .12.30— .01.12
目录 第一部分多容对象动态特性的求取 (1) 1.1、导前区 (1) 1.2、惰性区 (2) 第二部分单回路系统参数整定 (3) 2.1、广义频率特性法参数整定 (3) 2.2、广义频率特性法参数整定 (5) 2.3分析不同主调节器参数对调节过程的影响 (6) 第三部分串级控制系统参数整定....................... (10) 3.1 、蒸汽压力控制和燃料空气比值控制系统 (10) 3.2 、炉膛负压控制系统 (10) 3.3、系统分析 (12) 3.4有扰动仿真 (21) 第四部分四川万盛电厂燃烧控制系统SAMA图分析 (24) 4.1、送风控制系统SAMA图简化 (24) 4.2、燃料控制系统SAMA图简化 (25) 4.3、引风控制系统SAMA图简化 (27) 第五部分设计总结 (28)
