车铣复合机床厂家_车铣复合数控机床品牌大全
机床复合化是机床发展的重要方向之一。复合机床又包括车铣复合机床、车铣磨复合、铣磨复合、切削与3D打印复合、切削与超声振动复合、激光与冲压复合等多种多样的形式，复合的目的就是让一台机床具有多功能性，可一次装夹完成多任务，提高加工效率和加工精度。复合机床中，车铣复合机床最多见，也是使用最多的复合机床种类。那么目前进口车铣复合机床厂家，国外车铣复合数据机床品牌有哪些呢？国内有哪些车铣复合机床厂家呢？中国车铣复合数控机床品牌有哪些呢？

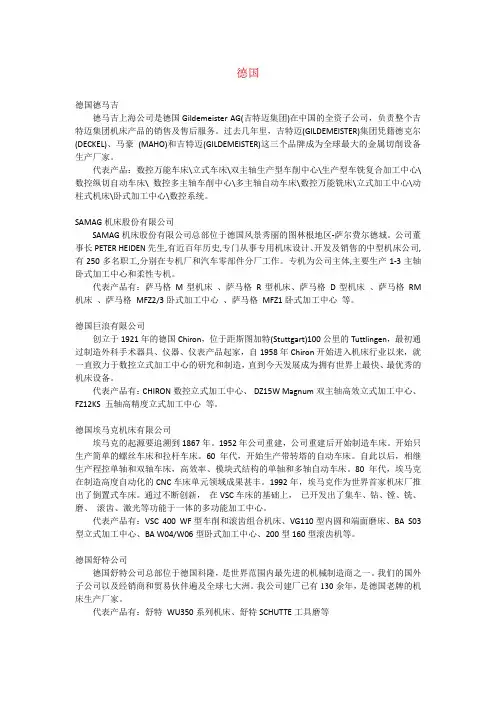

国外车铣复合机床厂家品牌有哪些？
车铣复合机床厂家——奥地利EMCO集团
奥地利EMCO公司是一家有着近60年历史的专业车床制造厂家，迄今为止全世界有超过100万台EMCO机床在为各行各业进行服务。EMCO公司总部坐落在奥地利的萨尔斯堡附近，现在的EMCO公司600多名员工的规模。EMCO公司生产的数控车床品种丰富，从简单的两轴数控车床直到拥有八根轴的数控车铣复合机床；从用于产品研究开发的双主轴车铣中心到用于大批量生产的四主轴双刀塔车铣中心；从最大加工直径仅为的小型车削中心到加工直径为的大型车削中心；从最大工件长度仅为的小型车床直到可加工长零件的大型卧车。
车铣复合机床厂家——德国埃马克集团
倒立式车床在埃马克诞生，和一般的卧式车床不一样的是倒立车通过主轴抓取工件，以一种革命性的方式颠覆了传统的自动化概念，特别适合高精度大批量生产的需要，一经推出便
受到以汽车零部件为代表的客户的青睐。经过30 年的不断发展，已由单纯的车床演变成可以具备车、钻、镗、铣、磨、滚齿和激光加工等众多工艺的复合机床。其优点是工件自动上下料，加工和节拍时间短，工件加工质量高，工序链短，工艺可靠，单件加工成本低。
德国奈尔斯—西蒙斯NILES-SIMMONS车铣复合加工中心
主要生产车铣复合加工中心、立卧式车削加工中心、车铣加工中心、立卧式铣削加工中心、汽车工业专机及生产线、不落轮车床、轮对故障自动诊断系统和全套的铁路车轴、车轮、轮对加工组装设备等。
车铣复合机床厂家——德国舒特schuette公司多主轴车铣加工中心
多主轴车铣加工中心的供应商。
车铣复合机床厂家——皮特卡纳基公司
皮特卡纳基公司成立于1922年，其产品有：立式车（铣）复合，龙门铣（加工中心），柔性制造系统等，广泛应用于能源（火/核/水/风电）、航空航天（发动机、火箭、涡轮机）、通用机械、矿山机械和轨道交通（高铁）等领域。
车铣复合机床厂家——西班牙BOST博士特公司机床介绍
致力于重型高精度机床的技术开发和制造和安装，包括立式车床、卧式车床、曲轴车铣复合等。
车铣复合机床厂家——意大利Famar双主轴倒立车生产线
倒立车生产商，其“TANDEM”双主轴倒立车带自动上下料系统的生产线，具有自动化程度高、效率快、易于操作、占地面积小，节省人工等特点。从设计到交货，以精度和速度提供切实响应客户生产需求的机床，T andem双主轴立式车床生产线成为经得起时间考验的加工手段。
车铣复合机床厂家——意大利Maus公司柔性立式车床
无人柔性立式车床，提高小批量产品加工的经济性和避免车床停机时间。这类车床可在加工过程中进行总体式改装，并可在刀具自动化更换的过程中实现从一种切削作业模式转换成另一种，这一过程仅用时3s.
车铣复合机床厂家——意大利OMG zanoletti公司车床
车铣复合机床厂家——意大利TACCHI公司
精密重型机械工业机器制造者，产品有车铣复合、车磨复合、深孔钻镗等，产品适用于：发电、航空航天、石油工业、海军工业、造纸工业、液缸、冶金工业、多任务和特殊应用深孔钻镗。
国内车铣复合机床厂家大全，中国车铣复合数控机床厂家
车铣复合机床品牌——精弗斯是属于车铣钻攻雕复合机床专业生产厂家.本厂为了保证机床质量的稳定性,机台的机身和配置组装都统一配件(只是在刀台板上换装刀座、动力头或刀塔即可),机床结构简单合理，注重实际,使用方便,本厂不接受客人的任何其他低档配置,因为配置不同,不方便制定质量检测标准,影响机床的质量和使用寿命,也影响售后服务率和成本。
车铣复合机床品牌————中山市诺信智能装备有限公司成立于2004年,是一家高精度数控机床厂家,全自动数控车床厂家,车铣复合机床厂家，专业从事CNC数控车床、车铣复合机、高速钻攻中心及其他自动化上下料装置、机械手等自动化、智能化精密加工设备的研发、生产、市场营销、售后服务于一体的企业。
车铣复合机床品牌——苏州台正宏祥数控设备有限公司位于苏州相城区北桥镇凤北荡路62 号,公司于于设计、生产、销售、服务一条龙，主要产品有立式加工中心、高速加工中心、钻孔攻牙中心机、数控雕铣机、走芯式车铣复合机、斜床身数控车床、平床身数控车床等数控整机，并向研发生产行业性数控专机、工厂自动化产品、柔性生产线方向发展，产品品质精良、持续畅销。
车铣复合机床品牌——山东临沂金星机床有限公司原临沂机床厂，创建于1965年，是以研发、生产制造机电一体化数控机床产品和特色出口产品等为主营业务的技术企业，具有年生产立式加工中心、数控铣床、数控车床、普通车床、多用机床、平面磨床等万余台的综合生产能力，企业通过IS09001国际质量体系认证，享有自营进出口经营权，后研制生产了CK 系列数控车床、XK系列数控铣床、XH系列加工中心等数控产品。
车铣复合机床品牌——台州台优机床有限公司（原台州市远舟机床制造有限公司）专业生产制造高效专用机床、小型高效车床、多功能精密车床、直线导轨数控车床等设备，技术先进，技艺精湛，随时可以为用户提供优质的售后及技术服务。公司位于海上花园——玉环坎门科技工业园区。
车铣复合机床品牌——玉环县巨星机床厂于80年代生产仪表车床起家，至今已有30余年的机床生产经验，本厂在2001年正式注册厂名后致力于数控机床及多边成型机床的开发和应用，至今已有数10个年头，本厂专业生产车方机，车铣复合机床，线轨数控车床，全自动数控车床等系列产品。本厂拥有6000多平方米的生产车间，具有强大的自行开发能力，拥有数十种不同型号的车方机。
车铣复合机床品牌——温岭恒和机床有限公司(现名：浙江旨恒机床有限公司）位于温岭大溪山市面上工业园区,南临大溪高速公路出口,北通台州铁路货运站和黄岩机场,交通址分便利;恒和机床主营：车铣复合机床,电主轴数控车床,高速伺服电主轴数控车床,数控车床,数控曲线剪板机,车床。
车铣复合机床品牌——恒和数控引进多方位深资专业设计师经过多年的开发设计,在不断地试验和实际加工中改进,成功开发了系列高速电主轴单元及高速电主轴数控车床。
车铣复合机床品牌——浙江玉环涌高数控机床厂成立于2002年，地处我国黄金海岸线的中部，国家小型数控机床生产基地——玉环，北邻台州机场，紧靠大麦屿港口，直通104国道，近有温州、宁波、上海轮船集装箱直通世界各地，交通十分方便。
我厂是生产小型数控机床的专业厂家，以吸收国外数控机床先进的技术为基础，结合自身的生产经验，自主研发出T40（斜导轨/线轨）、T32（斜导轨/线轨）、MCK40-400-A（电主轴/线轨）、MCK40-300（电主轴/线轨）、MCK25-300（电主轴/线轨）、CK0636线轨、CK300（线轨）、CK0635-300（车铣复合机）、CK6130-450（硬轨）、CK0635-300
（硬轨）等数控机床。
车铣复合机床品牌——苏州台正宏祥数控设备有限公司位于苏州相城区北桥镇凤北荡路62 号,公司于于设计、生产、销售、服务一条龙，主要产品有立式加工中心、高速加工中心、钻孔攻牙中心机、数控雕铣机、走芯式车铣复合机、斜床身数控车床、平床身数控车床等数控整机，并向研发生产行业性数控专机、工厂自动化产品、柔性生产线方向发展，产品品质精良、持续畅销。
本公司设备已配上华云豪克能机电科技有限公司的产品，以车代磨镜面加工,加工后使表层材料晶粒细化至纳米级，纳米层具有高强度，高硬度，高延展性和韧性以及优异的耐磨耐腐蚀等,光洁度可以达到0.2-0.3，能抗疲劳、抗耐磨、增加显微硬度，耐腐蚀。拥有一支的研发团队，机械、电气、钣金等均自主研发，以“提供个性化的、高要求的数控机床，并采用先进的刀具与工艺方法，帮助客户的产品提升竞争力”作为主线，以“产销车铣复合、高速高精、无人化的数控机床”作为经营方向，可迅速满足客户对数控机床“专、特、精”的需求。
车铣复合机床厂家——深圳市金佳利机电有限公司是一家以专业设计开发、生产、销售于一体的精密机械零配件、电气自动化夹冶具的制造公司。
公司现有设备：精密数控车（三轴、四轴）、精密双主轴数控车铣复合机；CNC加工中心（三轴、四轴）。精密铣床、精密磨床等。配有先进的检测设备：进口二次元（高度仪）、三丰千分尺、数显卡尺等等。
加工业务范围：精密设备、快速消费品零配件加工、五金结构件，工装夹具，测试检具等机械零件制造加工，专业OEM服务等。
车铣复合机床工艺介绍
复合加工是机械加工领域加工工艺之一。是一种先进制造技术。复合加工就是把几种不同的加工工艺，在一台机床上实现。复合加工应用最广泛，难度最大，就是车铣复合加工。车铣复合加工中心相当于一台数控车床和一台加工中心的复合。
目前，大多数的车铣复合加工，在车削中心上完成，而一般的车削中心只是把数控车床的普通转塔刀架换成带动力刀具的转塔刀架，主轴增加C轴功能。由于转塔刀架结构、外形尺寸的限制，动力头的功率小，转速不高，也不能安装较大的刀具。这样的车削中心以车为主，铣、钻功能只是做一些辅助加工。动力刀架造价昂贵，造成车削中心的成本居高不下，国产的售价一般超过10万，进口的超过20万，一般用户承受不起。经济型车铣复合大多都是XZC轴，就是在卡盘上增加了一个旋转的C轴，实现基本的铣削功能。
车铣复合加工有如下特点：
使用高精度内藏式主轴;
2.自由移动式操作面板提高作业效率;
3.机型主要大批量生产各种小零件及复杂零件高速加工,多样化加工;
4.特别是细长复杂工序可一次性加工成型.可配置自动送料装置提高效率;
5.材料明细:切削,铜,铁,铝合金,不锈钢,铁弗龙等材质.
与常规数控加工工艺相比，复合加工具有的突出优势主要表现在以下几个方面：
1.缩短产品制造工艺链，提高生产效率。车铣复合加工可以实现一次装卡完成全部或者大部分加工工序，从而大大缩短产品制造工艺链。这样一方面减少了由于装卡改变导致的生产辅助时间，同时也减少了工装卡具制造周期和等待时间，能够显著提高生产效率。
2.减少装夹次数，提高加工精度。装卡次数的减少避免了由于定位基准转化而导致的误差积累。同时，目前的车铣复合加工设备大都具有在线检测的功能，可以实现制造过程关键数据的在位检测和精度控制，从而提高产品的加工精度。
3.减少占地面积，降低生产成本。虽然车铣复合加工设备的单台价格比较高，但由于制造工艺链的缩短和产品所需设备的减少，以及工装夹具数量、车间占地面积和设备维护费用的减少，能够有效降低总体固定资产的投资、生产运作和管理的成本。
内容来源网络，由深圳机械展收集整理！
更多车铣复合机床厂家技术展示，就在深圳机械展！
