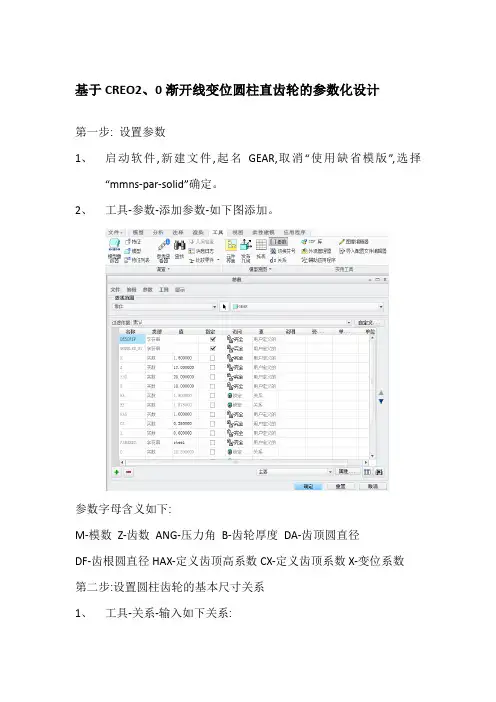

基于CREO2、0渐开线变位圆柱直齿轮的参数化设计
第一步: 设置参数
1、启动软件,新建文件,起名GEAR,取消“使用缺省模版”,选择
“mmns-par-solid”确定。
2、工具-参数-添加参数-如下图添加。
参数字母含义如下:
M-模数Z-齿数ANG-压力角B-齿轮厚度DA-齿顶圆直径
DF-齿根圆直径HAX-定义齿顶高系数CX-定义齿顶系数X-变位系数
第二步:设置圆柱齿轮的基本尺寸关系

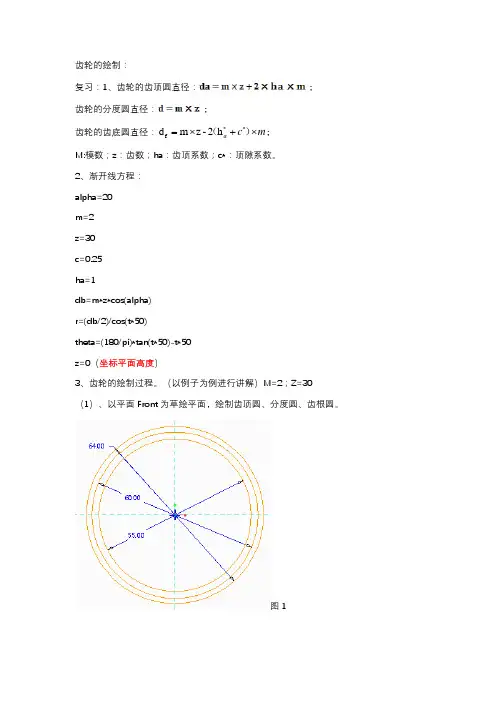

1、工具-关系-输入如下关系:
2、以FRONT面为草绘面进行草绘—绘制四个圆。
3、工具-关系-输入以下关系:
确定后,按再生按钮。
第三步:绘制渐开线齿轮轮廓曲线
1、点击曲线-来自方程的曲线-选择笛卡尔坐标-进入程序编辑器
2、在程序编辑器输入以下方程:
3、编写完成后保存退出-在绘图窗口就产生一条曲线。
4、以RIGHT面与TOP面创建基准轴A-1;以分度圆与曲线为参照创
建参考点PNT0;以点PNT0与中心轴A-1为基准创建平面DTM1;
以DTM1平面为基准,以中心坐标为轴创建齿廓中心面DTM2。
5、打开关系窗口输入:D12=360/(4*Z),按再生按钮。
6、以DTM2为中心创建镜像特征,生成对称的渐开线,创建齿廓。
第四步:绘制渐开线齿轮单齿实体
1、拉伸实体:在使用边上选取“环”,选取最里面的圆(齿根圆直径),
完成草图,拉伸长度出始为15、在关系窗口输入:D13=B。按再生
按钮,就生成圆柱齿轮的齿根圆实体。
2、拉伸实体-创建齿轮的齿廓。初始值设为15、
3、在关系窗口输入以下内容,按再生,生成实体。
第五步:创建渐开线变位圆柱齿轮实体模型
1、选择拉伸2-点击复制-粘贴-选择性粘贴-如下图勾选,确定进入
“选择性粘贴”的窗口。选择A-1作为旋转轴,在“变换”菜单下设置旋转的初始旋转角为30°,如图所示。按确定完成。2、打开关系窗口,输入以下内容:D16=360/Z,确定后,按再生,生成实
体。点选移动副本1,以中心轴A-1为中心进行矩阵,其余皆为默
认,在关系窗口输入,确定后再生,最终生成实体如图。
第六步:输入新的参数,观察渐开线变位圆柱齿轮实体模型变化:
