机械制造技术
课程设计说明书
课程名称：机械制造技术
题目名称：变速器换挡叉加工工艺及夹具设计班级:
姓名：
学号:
指导教师:
评定成绩:
指导老师签名：
２009年1２月1０日
目录
第一章：零件分析—————————————————————1 1.1、零件的作用———————————————————1 １．2．零件的工艺分析——————————————————１１.３、尺寸和粗糙度的要求————————————————2 1.4、位置公差要求——————————————————
第二章：毛坯的设计——————————————————
2.1选择毛坯—————————————————————
2.2确定机加工余量、毛坯尺寸和公差——————————
2.3 确定机械加工加工余量———————————————
2.4 确定毛坯————————————————————
2.5 确定毛坯尺寸公差————————————————
2.6设计毛坯图————————————————————
第三章：选择加工方法，拟定工艺路线———————————
3.１、基面的选择————————————————————3．2、粗基准的选择———————————————————
课程设计说明书题目变速器换挡叉的工艺设计 目录 机械自造工艺及夹具课程设计任务书 (3) 序言 (4) 零件的分析 (4)
零件的工艺分析 (4) 确定生产类型 (4) 确定毛坯 (5) 工艺规程设计 (5) 选择定位基准 (5) 制定工艺路线 (5) 机械加工余量、工序尺寸及公差的确定 (6) 夹具设计 (16) 问题提出 (16) 夹具设计 (16) 参考文献 (17) 机械制造工艺及夹具课程设计任务书
设计题目：制定变速器换挡叉的加工工艺，设计钻φ15 及2-M6孔的钻床夹具 设计要求：中批量生产手动夹紧通用工艺装备 设计时间：2009.6 设计内容：1、熟悉零件图； 2、绘制零件图（一张）； 3、绘制毛坯图（一张）； 4、编写工艺过程卡片和工序卡片； 5、绘制夹具总装图； 6、绘制夹具零件图； 7、说明书 2009年06月 序言 机械制造装备设计课程设计是我们在学完了大学的全部基础课，专业基础课以及专业课后进行的。这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习，也是一次理论联系实际的训练。因此，他在我们的大学四年生活中占有重要的地位。 就我个人而言，我希望通过这次课程设计对自己未来将从事的工作进一步适应性的训练，希望自己在设计中能锻炼自己的分析问题、解决问题、查资料的能力，为以后的工作打下良好的基础。
由于能力有限，设计尚有很多不足之处，希望各位老师给予指导。 零件的分析 题目所给的零件是变速器换档叉。它位于汽车的变速机构上，主要起换档作用。一．零件的工艺分析 零件的材料为35钢，，为此以下是变速器换档叉需要加工的表面以及加工表面之间的位置要求： 1、孔Φ15.8以及与此孔相通的、M10螺纹孔。 2、上下U型口及其两端面 3、换档叉底面、下U型口两端面与孔Φ15.8中心线的垂直度误差为0.15mm。 由上面分析可知，可以粗加工Φ15的孔，然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，选择以孔为基准加工的面作为孔加工的精基准。最后，以精加工的孔为基准加工其他所有的面。此变速器换档叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。 二、确定生产类型 已知此换档叉零件的生产纲领为5000件/年，零件的质量是2.26Kg/个，查《机械制造工艺设计简明手册》第2页表1.1-2，可确定该换档叉生产类型为中批生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。 三、确定毛坯 1、确定毛坯种类： 零件材料为35钢。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故采用模锻件作为毛坯。查《机械制造工艺设计简明手册》第41页表2.2-5,选用锻件尺寸公差等级为CT-12。 工艺规程设计 (一)选择定位基准： 1 粗基准的选择：以零件的圆柱面为主要的定位粗基准 2 精基准的选择：考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原 则和“基准统一”原则，以
目录 一、设计任务书 (1) 二、零件分析 1、零件的作用 (2) 2、零件的工艺分析 (2) 三、工艺规程的设计 1、确定毛坯的设计制造 (3) 2、基准的选择 (3) 3、制定工艺路线 (4) 4、机械加工余量、工序尺寸及毛坯尺寸的确定 (6) 5、确定切削用量及基本工时 (7) 四、心得体会 (10) 参考文献 (11)
二、零件分析 1、零件的作用： 该零件是变速器换挡叉，如零件图所示。它位于传动轴的端部，主要作用是换档。使变速器获得换挡的动力。 2、零件的工艺分析： 由零件图可知，其材料为35钢，锻造成型，由零件的尺寸公差选择模锻加工成型，保证不加工表面达到要求的尺寸公差。现分述如下： （1）Φ15.81的孔。 （2）以Φ15.81孔为基准的16×56两侧面和叉口的前后两侧面。 （3）以Φ15.81孔为基准的其它几个平面及槽。 （4）M10×1-7H的螺纹孔。 这几组加工面之间有着一定的位置要求，主要是Φ15.81mm孔的中心线与叉口的前后两侧面的垂直度公差为0.15mm。
三、工艺规程的设计 1、确定毛坯的设计制造： 零件的材料为35钢，常用的毛坯有铸件、锻件、型材、冲压件和焊接件等。考虑到零件在工作时要求较高的强度和抗扭性，非加工面的尺寸精度要求较高，以及批量为大批量生产，所以采用锻件，模锻毛坯成型。 2、基准的选择： 基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中回问题百出，更有甚者，还会造成零件的大批报废，使生产无法正常进行。 （1）粗基准的选择：选择定位粗基准是要能加工出精基准，同时要明确哪一方面的要求是主要的。粗基准的选择应以下面的几点为原则：a.当必须保证加工表面与非加工表面的位置和尺寸时，应选非加工的表面作为基准。b.应选能加工出精基准的毛坯表面作为粗基准。 c.要保证工件上某重要表面的余量均匀时，应选该表面为定位基准。 d.当全部表面都需要加工时，应选余量最小的表面作为基准，以保证该表面有足够的加工余量。 在铣床上加工变速器换挡叉时，以Φ15.81内孔作为粗基准。满足粗基准的选择原则。 （2）精基准的选择：精基准的选择应从如何减少工件的定位误差，保证零件加工精度出发，同时考虑装夹方便，夹具结构简单。选择
目录 摘要 (3) 引言 (4) 第一章零件的分析 (5) 第二章工艺规程的设计 (6) 2.1确定毛坯的的制造形式 (6) 2.2基准的选择 (6) 2.3制订工艺路线 (6) 2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (8) 2.5确定切削用量及基本工时 (9) 第三章专用夹具的设计 (19) 3.1钻、攻M10螺纹的夹具设计 (19) 3.1.1问题提出 (19) 3.1.2 定位基准的选择 (19) 3.1.3定位元件的设计 (19) 3.1.4切削力及夹紧力计算 (19) 3.1.5 夹具设计及操作简要说明 (19) 3.2铣拨叉宽51面的夹具设计 (21) 3.2.1 问题的提出 (21) 3.2.2 定位基准的选择 (21) 3.2.3定位元件的设计 (21)
3.2.4 切削力及夹紧力计算 (21) 3.2.5 定向键与对刀装置设计 (23) 3.2.6 夹具设计及操作简要说明 (25) 总结 (26) 致谢 (27) 参考文献 (28) 1
摘要：本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。 拨叉的加工工艺规程及其铣叉口面与钻M10螺纹的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。铣叉口面以Φ15.81F8孔及其端面作为来定位基准，以工件的另外一个端面作为辅助基准，实现工件的完全定位，夹紧则是通过调节螺母来实现；钻M10螺纹以Φ15.81F8孔及其端面作为定位基准，以一削边销作为辅助基准，实现工件的完全定位，夹紧则是由快换垫圈、螺母、心轴等组成。 关键词：夹紧定位基准 2

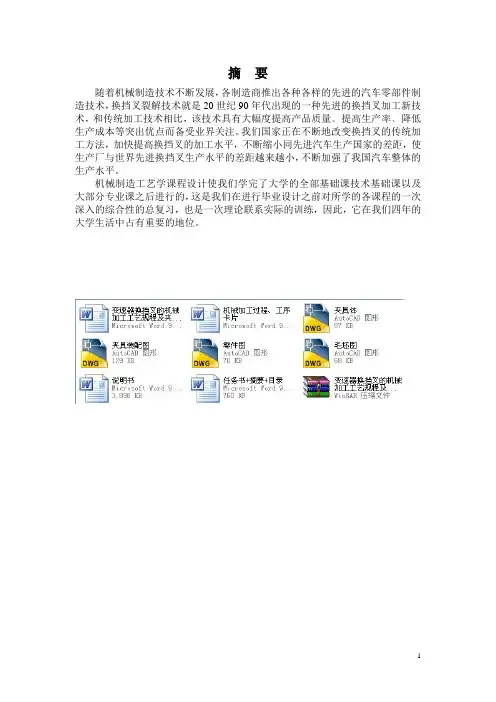

摘要 随着机械制造技术不断发展，各制造商推出各种各样的先进的汽车零部件制造技术，换挡叉裂解技术就是20世纪90年代出现的一种先进的换挡叉加工新技术，和传统加工技术相比，该技术具有大幅度提高产品质量﹑提高生产率﹑降低生产成本等突出优点而备受业界关注。我们国家正在不断地改变换挡叉的传统加工方法，加快提高换挡叉的加工水平，不断缩小同先进汽车生产国家的差距，使生产厂与世界先进换挡叉生产水平的差距越来越小，不断加强了我国汽车整体的生产水平。 机械制造工艺学课程设计使我们学完了大学的全部基础课技术基础课以及大部分专业课之后进行的，这是我们在进行毕业设计之前对所学的各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
Abstract The manufactory continuously releases the forerunner’s car of various cash kind zero parts manufacturing technique, stir the fork crack solution technique is the stir of a kind of forerunner fork which appears in 90’s for 20 centuries to process a new technique, compared with the traditional processing technology, that technique have significant product quality, raise rate of production and lower production cost etc. We are just national at constantly the change stir fork of tradition process a method, speed an exaltation to stir process of fork level, continuously contract a together advanced car to produce a national margin, for example one an important position in we the university of the level more and more small, continuously strengthened our country the car whole production level The machine manufacturing craft learns a course design to make us to carry on after finishing learn all foundation lessons, lesson and part of professional lessons of the technique foundation of university. This is that we are before carry on graduation design to once go deep into of each course learn of synthetic always review, is also an ories to contact actual training, therefore, it occupies an important position in we the university of four years the life.
变速箱换挡叉的加工工艺及夹具设计模板 1
毕业设计( 论文) 变速箱换挡叉的加工工艺及夹具设计 a
摘要 本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。 拨叉的加工工艺规程及其铣叉口面与钻mm Φ孔的夹 8. 15 具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。铣叉口面以mm Φ孔及其端面作为来定位 8. 15 基准, 以工件的另外一个端面作为辅助基准, 实现工件的完全定位, 夹紧则是经过调节螺母来实现; 钻mm Φ孔以其端面 15 8. 作为定位基准, 夹紧则是由快换垫圈、螺母、心轴等组成。关键词: 夹紧定位基准 i
Abstract The design of the content relates to the machinery manufacturing technology and machine tool fixture design, metal cutting machine tool, tolerance and measuring and other aspects of knowledge. Fork processing procedures and milling fork and drill Φ hole of fixture design is including machining 15 mm 8. process design, process design and fixture design in three parts. Milling fork with diameter mm Φ hole and end as to 8. 15 the locating datum to the workpiece, another end as auxiliary reference, realize the workpiece positioning, clamping is realized through adjusting nut; drill mm Φ 15 8. hole and its face as a positioning reference, to achieve workpiece positioning, clamping is fast changing washer, nut, the mandrel. Key words:clamping positioning datum ii
机械制造工艺 课程设计说明书题目：变速器换挡叉叉脚外侧面铣夹具设计
目录 一、零件分析 (3) 1.1零件的作用 (3) 1.2零件的工艺分析 (3) 1.3尺寸和粗糙度的要求 (3) 1.4位置公差要求 (4) 二、毛坯的设计 (4) 2.1选择毛坯 (4) 2.2确定机加工余量、毛坯尺寸和公差 (4) 2.3 确定机械加工加工余量 (4) 2.4 确定毛坯 (5) 2.5 确定毛坯尺寸公差 (4) 2.6设计毛坯图 (4) 三、选择加工方法，拟定工艺路线 (7) 3.1基面的选择 (7) 3.2粗基准的选择 (8) 3.3精基准的选择 (14) 3.4制定机械加工工艺路线 (15) 四、加工设备及道具、夹具、量具的选择 (15) 五、确定切削用量 (18) 六、基本时间的确定 (20) 七、夹具设计 (25) 八、总结 (29)
一、零件分析 1.1零件的作用 题目所给定的零件是变速器换档叉（如下图2-1所示），它位于传动轴的端部。主要作用是传递扭矩，使变速器获得换档的动力。该零件是以15.88 F ?孔套在轴上，并用M10×1-7H螺纹孔与轴定位，换挡叉脚卡在双联齿轮的轴中，变速操作机构通过换挡叉头部的操纵槽带动换挡叉与轴一起在变速箱中滑动，换挡叉脚拨动双联齿轮在花键轴上滑动，就可实现变速功能，从而实现变速器变速。换挡叉的主要工作面为操纵槽换挡叉脚两端面，主要配合面为15.88 ?孔，M10×1-7H螺纹孔和换挡叉 F 脚侧面.该零件属于特殊形状零件，但复杂程度一般。由于换挡叉在工作是表面承受一定的压力，因此，要求有一定的强度和韧度。 1.2零件的工艺分析 由零件图可知，该零件的材料为35#钢，锻造成型，由零件的尺寸公差选择模锻加工成型，保证不加工表面达到要求的尺寸公差。 该零件需要加工的表面可大致分为以下四类： （1）Φ15.81的孔。 （2）以Φ15.81孔的轴心线为基准的上下两平面。 （3）两插口端面。 （4）两叉口内侧面。 （5）拔槽两个侧面。 （6）拨槽的内侧面面 （7）M10*1-7H的螺纹孔。 其中Φ15.8的孔以及叉口的上下端面和叉口的中间两侧面为主要的配合面，加工的精度及粗糙度的要求较高，应作为加工的重点 1.3尺寸和粗糙度的要求 Φ15.81的孔的上偏差为+0.043，下偏差为+0.016，配合公差为F8，属于间隙配合，孔的内表面的粗糙度为3.2，要求较高，鉴于孔径为15.81，可先采用Φ15.81的麻花钻钻孔，在用Φ10的立铣刀进行扩孔，最后用无心砂轮进行精加工。
目录 1．对零件进行工艺分析，画零件图 1.1换挡叉的概述 (2) 1.2换挡叉的技术要求 (2) 1.3分析换挡叉的工艺性 (3) 1.4确定换挡叉的工艺类型 (3) 2．毛坯的选择 2.1确定毛坯的类型、制造方法和尺寸及精度等级 (4) 2.2确定毛坯的技术要求 (4) 2.3绘制毛坯图 (4) 3．选择基准，制订零件的机械加工工艺路线 3.1粗基准 (5) 3.2精基准 (5) 3.3工艺路线方案 (5) 3.4工艺路线确定 (6) 4确定切削用量及基本工时 4.1切削用量的计算 (8) 4.2基本工时的计算 (8) 5.φ19、φ20两端面铣削专用机床夹具设计 5.1约束自由度 (12) 5.2设计夹具定位夹紧装置 (12) 5.3定位误差分析 (12) 6.参考文献 (13)
1．对零件进行工艺分析，画零件图 1.1换挡叉的概述 1.1.1换挡叉的功用 换挡叉头以孔套在变素差叉轴上，并用销钉经孔与变速叉轴联接，换挡叉脚则夹在双联变换齿轮的槽中，当需要变速时，操纵变速杆，变速操纵机构就通过换挡叉头部的操纵槽带动换挡叉与变速叉轴一起在变速箱中滑移，换挡叉脚拨动双联变速齿轮在花键轴上滑动以变换档位，从而改变机器的运转速度。 1.1.2换挡叉的结构特点 换挡叉在改变档位时要承受弯曲应力和冲击载荷的作用，因此该零件应具有足够的强度、刚度和韧性，以适应换挡叉的工作条件。该零件的主要工作表面为换挡叉脚两端面、叉轴孔和锁销孔，在设计工艺规程时应重点予以保证。 1.2换挡叉的技术要求 换挡叉零件技术要求如下表 加工表面尺寸及偏差 /mm 公差及精度等 级 表变粗糙度 Ra/m 形位公差/mm 换挡叉头两端42 IT13 12.5
