PS48600－3/2900电源系统销售指导书 特别说明：本系列产品的交流输入方式、交流输出分路数、负载下电均为选配件，与以前的产品不同。订货时要特别注意！ 一、前言 为了满足市场竞争的需要，我司利用全新的DSP控制技术，开发出了新一代的由全球50A模块组成的全数字化系列电源系统，以此全面代替艾默生公司原HD4850-2(50A)模块组成的电源系统。产品型号有两种： 一种为2米机柜PS48600-3/2900电源系统； 一种为1.6米机柜PS48400-3/2900电源系统。 其中整流模块型号为R48-2900、监控模块型号为M500F。 每种有4种配置X1型、X2型、X3型、X4型。 二、产品主要特点 ?整流模块采用全数字DSP控制技术，效率高达92%以上，功率密度达 15.8w/in3 ?符合CE、UL、NEBS、TLC等多种国内外标准，适用于居民区环境 ?超宽的输入电压范围（85V ac-290V ac），电网适应能力强 ?整流模块工作环境温度高达65?C，特殊要求可达75?C ?具有整流模块ID号识别功能，便于用户资产的管理 ?采用数字化自主均流技术，均流性能稳定，精度高达1% ?交流侧、直流侧、信号端全方位的优良的防雷设计 ?完善的蓄电池管理功能，提高电池使用寿命 ?高度智能化，具有完善的监控及三遥功能 ?无损伤热插拔，在线维护，方便快捷 三、适用场合：
?CDMA移动基站、GSM移动基站 ?端局、模块局 ?传输设备、数据通信设备 四、销售注意事项： 1、宣传核心要点：此产品是艾默生公司采用DSP控制技术，为全球客户设计 的新一代全数字化通信用电源系统。 2、整流器型号表示方式与以前的不一样，标注的是功率。R48-2900表示的就 是2900W，模块的最大输出电流为60A。系统型号也作了相应的更改(原标注为整流模块的输出电流部分，现标注为输出功率)，例PS48600-3/2900。 3、系统有4种标准配置： X1型、单路交流输入，无系统交流输出； X2型、单路交流输入，有系统交流输出； X3型、双路交流输入，手动切换；（有系统交流输出） X4型、双路交流输入，自动切换。（有系统交流输出） 在签订合同时必须注明是哪一种配置，如果不注明则默认为是X1型。 4、每个系统标准仅配置1个模块插框，如果，1、400A系统实际容量≥200A， 自动增加一个模块插框；2、600A系统实际容量≥200A时，自动增加一个插框，实际容量≥500A时，再自动增加一个插框。否则，必须作出特别说明。 5、负载下电功能为选配。在签订合同时，如果不注明则默认为无负载下电。 6、MODEM、温度传感器及线缆组件为选配。 7、85V ac-290V ac的输入电压范围仅适用于单路输入及手动切换系统。对于 自动切换系统，其输入电压范围为120V ac-280V ac。 8、禁止宣传风扇的更换。
笔记本电脑起动过程和如何根据电流表指针判断故障 当按下电源开关，如供电系统正常（和5V和CPU供电正常输出），电源芯片就会产生出PG（电源好）信号分别送往南北桥和CPU。当南桥接收到PG信号后，就会产生出两路时钟控制信号PCISTOP和CPUSTOP送往时钟电路，时钟电路产生出的时钟信号，其中一路PCI时钟送往南桥，当南桥收到接到时钟信号后，就会产生出两路复位信号：PCIREST（信号复位）和DRVREST（设备复位）去复位主板上的各部分电路，其中一路PCIREST去复位北桥，当北板收到复位信号后，就会产生出CPUREST去复位CPU，当CPU收到复位信号后（这时CPU供电，时钟复位条件都具备了），标志着这台机器的硬起动过程已经完成，接下来将进行软起动。 CPU执行POST指令的过程： 1：检测一二级缓存和南北桥的完整性 2：检测640K基本内存是否完好 3：检测显卡，查找显卡的BIOS，并调用它们的初始化相关设备 4：查找其它设备的BIOS,并调用它们的初始化代码,初始化相关设备。 5：查找完其它设备的BIOS后，系统BIOS将显示自己的启动画面，并开始检测扩展内存并赋予相应地址。 6：检测一些标准设备，包括硬盘，光驱，串口，并口，软驱等。 7：标准设备检测完后，系统内部的支持即插即用代码将开始检测和配置系统中的即插即用设备，并为这些设备分配中断地址，DMA通道和I/O端口等资源。 8：所有硬件检测完后，并都分配了中断地址，也就是所有的硬件建立起了一个硬件系统，这时将生成一个“ESCD”文件（是系统BIOS用来与操作系统交换硬件配置信息的一种手段，这些数据存在CMOS中），CPU会把生成的ESCD和上次的ESCD进行比较，发现差别时，会更新ESCD中的数据。 9：ESCD更新后，CPU也就把POST和中断服务程序执行完毕，接着将进行系统的自举程序。 使用可调电源如何判断机器故障 1：插上可调电源，电流表指针可能出现以下变化： a:电流表指针无任何变化:主供电无输出,查待机和保护隔离电路,适配器接口 b:电流表指针摆到1A左右就不停地左右摆动:主供电电容漏电 c:电流表指针一直打到最大:主供电短路,查电容,二极管,和需要主供电的所有芯片,充电单元,CPU供电等 d:电流表指针有轻微摆动:说明保护和待机正常 2：待机正常后,按下开机键: a:电流表指针不动:一般是无和5V 输出 b:电流表指针摆到0.8A回落,又掉
通信电源基础试题及答案 单选题 正确 1.通信电源系统主要由交流供电系统、直流供电系统、（）系统组成。 1. A 防雷系统 2. B 接地系统 3. C 蓄电池组 4. D 开关电源 正确 2.分散供电方式实际上是指直流、（）供电系统采用分散供电方式。 1. A 交流 2. B 低压配电 3. C UPS 4. D 发电机 正确 3.我国交流电额定频率是（）Hz。
1. A 60 2. B 50 3. C 220 4. D 380 正确 4.通信直流供电系统是（）极接地 1. A 负 2. B 正 3. C 零 4. D 不接地 正确 5.电流的单位为（） 1. A 瓦特 2. B 伏特 3. C 安培 4. D 欧姆 正确 6.通信设备所使用的交流供电系统是（）系统
1. A 220V 2. B 低压配电 3. C UPS 4. D 低压交流供电 正确 7.电力变压器的作用是（） 1. A 整流 2. B 逆变 3. C 升压或降压 4. D 调频 正确 8.刀开关的作用不包括（） 1. A 隔离保护 2. B 短路保护 3. C 分断 4. D 分隔电路 正确 9.容量在100KVA市电功率因数指标应为（）
1. A ≥0.90 2. B ≥0.95 3. C ≥0.85 4. D ≥0.8 正确 10.UPS最主要部件是（） 1. A 整流器和变换器 2. B 整流器和调压器 3. C 整流器和逆变器 4. D 逆变器和调压器 正确 11.直流系统蓄电池组通常接入在（）上。 1. A 直流配电柜 2. B 交流配电柜 3. C 整流器柜 4. D 监控单元 正确 12.目前铁通公司直流系统所采用的整流设备为（）
技术规范书 技术规范书主要包含内容 一、项目的背景、基本情况。 结合2013年度开关电源备件使用情况，日常故障处理的需要，目前的备件数量不能满足需要。目前维护区域按区县共有18个，备件数量目前不能满足每个区县的使用要求，为了满足日常维护需求，减少故障历时，提高网络安全系数，需要进行备件采购。 二、项目的主要工作内容或工作量。 具体设备及型号需求清单： 三、对投标方的资质、人员、设备、场地等方面的要求。 1、谈判方要求为国内具有独立经营资格的组织、法人或自然人。 2、具有履行合同所必须的设备与专业技术能力。 四、项目的相关技术标准： 1、数量、型号、规格等。 需求数量、型号、规格详见第二项。 需保证设备全新、未启用。 五、供货、付款要求： 1、供货周期要求：合同签订30天交货
2、付款方式要求：完成后验收合格支付90% ，12个月后，设备无质量问题支付10%。 六、验收标准和方式。 现场验收：需求部门验收。 七、双方职责分工、合作界面。 发标方：提供场地。验收合格支付货款 投标方：按期完成供货，提供正规发票 八、交付时间、地点、物流配送要求。 合同签订后30天内交货。货物送到移动公司指定仓库。 九、服务要求、保修期限和保修期限内具体要求。 １、免费保修期限、技术咨询服务和售后服务网点要求；服务响应及维护要求； 投标方应答： ２、违约责任或相关扣罚标准。 投标方应答： 十、培训要求：培训方法、范围、时间、地点和天数。 无 十一、需要进行综合评标／评审的项目，要明确技术评分标准、编制技术评分表，明确在技术标书或技术规范书中。 无 十二、对中标／成交供应商的产品或服务的质量考核办法。按合同违约执行。 十三、合同中需增加的其它特殊要求条款。 到货不及时每迟送一天，扣合同金额的1 %违约金。
For personal use only in study and research; not for commercial use 一.内容来自网上，结合官方资料，结合几位大神改造经验，综合自己经验改造而成。 每个ATX电源的电路均不同，不过也差别不大，一定按照实际的状况，一边拆，一遍测试，对着图纸，做好标记，才能成功。改造中心：SG6105需要欺骗引脚，其中有3.3V 5V 12V -12V(-5V)，我个人的方案是不省略欺骗，对每个引脚提供它要求的电压，使用7812用电阻分压欺骗正电压。负电压走辅助变压器。其中需要注意的是正12V接7812输出端时，一定加上100欧电阻，不加的话，会有100左右MA的电流流入芯片，具体为啥不详。 二、SG6105 (HS8108)关键改造点说明： 1. PSON??接1K电阻后，直接接地。该点悬空时电源不工作。 2. 检测电压 3.3V（2脚）、5V（3脚）、12V（7脚）： 5V（4.3V~6.1V）直接从辅助+5V取电或者由7812分压得到； 3.3V（2.8V~ 4.1V）从7812分压得到； 12V（10.1~14.5V）从辅助电源19V处（参考图）接三端稳压LM7812接100欧姆电阻到7脚。 3. Uvac(5脚) 交流检测端，要求0.7V以上。在其分压电路前端直接接+5V，或者不动原电路，直接由主回路提供。 4. NVP（6脚）负电压检测端，要求0.5V左右。接二极管+电容滤波后接至辅助变压器5V 输出。 5.11脚+12脚（有些电源是13脚和14脚），短接接2.5V电压，电压由7812分压得到。 三、改可调2.5V~30V 1调整17脚电压分压比例，从而调压。 四． 散热风扇接辅助变压器19V接40-100欧/2W电阻工作。 五：可调输出电容耐压一定要更换，要不会爆炸，输出端接1K/2W电阻到负极，模拟假负载。 六、其它说明： ? ? 1.如果要改为输出电流可调，要增加恒流控制，需加运放。可参考成熟的494开关电源改造方案。 2.增一倍的输出电压，最简单方法是将变压器次级的中点接地断开，并采取全桥整流。当然滤波电容也要更换。 3.相关计算参考原理图。
附件一：艾默生UPS及开关电源试题 UPS试题 一、选择题： 1、负载能量100%由逆变器提供的UPS是（C）。 A、后备式UPS B、互动式UPS C、在线式UPS 2、UPS不宜带下面哪种负载？（C） A、电炉 B、服务器 C、电吹风 3、Hipulse UPS需要电池（C）节。 A、20 B、30 C、32 D、36 4、Hipulse UPS母线电压等级为（ C ） A、270V B、350V C、432V D、540V 5、UPS按供电体制划分,以下哪个不属于该范畴（ D ） A、单进单出 B、三进单出 C、三进三出 D、单进三出 6、以下说法,不正确的是？（C） A、在线式UPS具有电网稳压,净化功能； B、UPS处于市电逆变工作模式时,严禁闭合维修旁路空开； C、并机系统的旁路电源可以不是同一路电源； D、并机系统不能共用电池组； 7、以下UPS架构中,哪种架构的UPS切换时间为0：（ C ） A、后备式 B、互动式 C、在线式 8、Hipluse报“旁路超跟踪”，旁路跟踪电压设定范围通常是380V的（ A ）。 A、±10% B、±5% C、±15% D、±20％ 9、Hipulse UPS旁路灯闪，表示：（ B ） A、旁路输入开关Q2未合上 B、旁路频率异常 C、保险烧断，辅助电源板上灯灭 D、交流停电 二、判断题（打×或√） 1.UPS是英文 Uninterrupted Power System的缩写。( √ ) 2.在线式UPS有四种工作方式:市电逆变,旁路,电池逆变,维修旁路。( √ ) 3.Hipulse的电池空气开关可以空合。( × ) 4.Hipulse系列UPS的直流母线电压是基本稳定的，约432V。( √ ) 5.Hipulse电池开关具有电池欠压和过载保护功能。( √ ) 6.UPS电池严禁安装在密封的环境中。( √ ) 7.Hipulse的维修开关在维修状态时，逆变器启动不了，所以在维修时，只要将维修 开关打到维修状态，逆变器会自动关闭。( × )
自己动手改制低压可调电源 低压可调电源对普通维修者来说，虽然不常用，但有时是不可或缺的。例如，对怀疑的IC块进行外加电源测试，对工作电压很另类的电子产品进行主板测试等，就需要低压可调电源了。然而正常渠道购进的低压可调电源，价格往往较贵（约300元），这里介绍一种利用低压开关电源（+5V）进行改制的方法。 目前市场上海量销售的LED显示屏专用开关电源（价格便宜，仅60元左右），经过简单改制，即可实现连续调压功能。例如：大家常见的诚联开关电源（CLA-200-5型，5V/40A）结构简单，无副电源，无过多保护控制电路，通电自启动（电路原理见附图，根据实物绘制）。主芯片IC1为常见的KA7500B，其工作原理不再赘述，只简单介绍一下电源过载或短路保护电路。如图所示，Q5（C1815）与R26、R27、R28、D17组合，负责过载或短路取样放大，连至IC1的○4脚。当电源过载或短路时，＋5V输出电压大幅降低，Q5 的b极为低电平，c 极呈现高电平，经D17传至IC1的○4脚，当上升的电压超过3V时，关闭IC1⑧、○11脚的脉宽调制电压输出，使T2推动变压器、T1主电源开关变压器停振，＋5V输出电压消失，电源处于待机状态（一旦保护，需重启电源才能工作）。而由电阻R29、R30、R31、电位器RW（1K）组成了输出电压控制及微调电路，连至IC1的○1脚。此时进行电压微调，上下不超过0.5V。如按附图所示改动部分电路元件，便可实现输出电压在2.6V～9.5V之间连续可调。首先是将R29（220）、R30（1K）改为跳线，电位器RW（1K）改为5K，R31（1.2K）改为220Ω/0.5W（该处阻值不能为0，以防止电位器RW调0时，输出电压短路）。此外，为安全起见，还应将输出负载电阻R34（51Ω）改为560Ω，LED指示灯串联限流电阻RD（390Ω）改为1K（因工作需要，输出电压有可能长时间维持在9V）。最后，输出滤波电容C24～C25也需全部更换为耐压值25V的电解电容。 下面进行调试验证。接通电源，逐渐增大RW阻值，RW上的分压也随之变大，IC1○1脚的比较电压也随之变化，经IC1内部自动调控脉宽，输出电压会随之下降。当RW调至最大阻值5K时，输出电压会降至稳定的2.6V。同理，当RW调至最小阻值0时，输出电压会升至稳定的9.5V（以上均为带载状态）。在整个调试过程中，IC1○4脚的电压一直保持在0.46V，Q5的b极电压仅在0.68～0.75V之间变化，c极一直保持在0.01V，未出现保护动作。经过长时间试机，最终可以判定，用以上方法改制成的低压可调电源稳定可靠，可以在实际维修中使用。
将电脑电源改造为可调稳压电源(详细教程, 相当实用) -CAL-FENGHAI.-(YICAI)-Company One1
将AT电源改造为可调稳压电源 先发个ATX的电路图，以便参考，我是用AT电源改的，电路差不多。 1：先拆除5V等输出端的整流二极管（保留12V的整流二极管），更换12V处的滤波电容，参考上图拆除图中以下元件D（这个是供494电源的，很好找的，负极接12V输出端的，正极连到494的12脚），R25，R26，R20，R21（494第1脚的元件）R19，R24（494第2脚的元件，并且切断与393的连接），简单的方法是直接切断494第1，2脚与线路板的连接。2：切断494第15，16脚与线路板的连接，一般AT电源上这2脚是不用的，我们要用他来控制输出电流3：拆掉LM393的1，2，3脚元件 下面就要改电压和电流取样了，一般大家都在494的2个比较器的一端设一个固定的基准电压，然后取样输出电压(取样电压通过电位器调节比例)和固定的基准电压进行比较,达到输出电压可以调节的目的,这样的话,使的电压的调整下限受到基准电压的限制,而我现在是调节基准电压,输出端的电压取样用固定比列,这样一来,基准电压可以从0V起调,取样电压和基准电压比较后的结果大家应该可以想到, 实际的结果是输出端电压可以到20V的电压表显示0V,呵呵。 利用了1个0-20V和1个0-20A的表作显示，表的接法如下图 取用一个电位器（我用的5K），1端接地，另一端接494的14脚，中心脚接到494的2脚，在原12V输出处接一个15K电阻到494的1脚，另在494的1脚接一个5K电阻到电流表的正端，在494的2脚和3脚接一个1000P左右的电容，这样电压控制部分就改好了，应该很容易吧，上面两个电阻的数值是输出上限20V，下限可以接近0V；
DIY ATX电源改调压0-30V调流0-7A 首先提出的是，数字电压电流表要单独电源，（一个表一个电源，必须的）否则会共地烧表。关于改造清单！选购的原件基本都是方便采购搜集的，或者都是拆机件就可以了！！！！《有人一直在问关于占空比的问题，我这里解释一下变压器改造问题 1、当5V和12V绕组是独立的，你可以连接两个绕组。这样电压达到35V绝对没有问题。 2、但是大部分电源不是单独绕组，5V是12V 一部分。为简单起见，直接剪断公共地线，用原来12V绕组的两端，做全波整流 3、这样可以将12电源由半桥改全桥整流、就是功耗比较大。这个方案可行……这样不改绕变压器。仅剪断12V接地。全波整流达到自己想要的电压，理论上稳定值40V 5A 没有问题。前提是全波整流桥堆要有散热措施。》 想要稳定必须重绕变压器，用0.2的4股漆包线并绕16匝即可。 具体参数： 电压可调：0~30V 电流: 0-7A 短路电流：6.79A LM339控制过流，防止调流电位器损坏。 过压保护：意外输出32V，关闭电源 温度控制：大于45℃自动启动风扇 精确数显：数字电压、电流表 以下是电路简图，这只是参考原理图，实际改造过程中，需要添加一些电容什么的。参见下面经典的电路 电源通用IC代换表: TL494/KA7500B/BD494/BDL494/S494PA/IR3M02/MB3670/MB3759 /MST894C/TL594/ULN8186/DBL494/ULS8194R/IR9494/UPC494 /UA494/TL494CN
调压电路原理图，可以参照改造 这个图只能调压0-15V 想要调压0-24V 换24K 和12K电阻即可，下面有计算公式。
通信电源基础知识考题 １.根据一般经验，当大于( )毫安的直流电通过人体时,就有可能危及到生命。））10 B）15 C30 D）50A( )V ２.在干燥通风的环境中，我国规定的安全电压为50 36 30 B）C）45 D）A）( ) ３.通常说的直流联合接地是指Ａ）直流工作地,直流保护地并接Ｂ）直流工作地，防雷 保护地并接Ｄ）直流工作地，直流保护地，防雷保护Ｃ）直流工作地，直流保护地，防雷保护地 并接 地均为单独接地( )４.对于万门以上程控交换局，综合楼或国际电信局等大型局站，其接地 电阻应不大于欧Ｂ）３Ｃ）５Ｄ）１０Ａ）１５.对于微波中继站或光缆中继 站，其接地电阻应不大于( )欧 5 D）103 CA）1 B））在使用万用 表测量电压常见的数字式万用表都有两个探头，一个是红色的，一个是黑色的。.６( ) 时，其探头的正确接法为Ｂ）黑正红负Ｃ）无所谓谁正谁负Ａ）红正黑负 现象来判该电路是导通我们通常通过( )通常都用万用表的二极管档来判断电路的通断，７. 的 B）万用表会发出咕咕的声音）万用表没有反应A C）万用表的显示屏上会显示一个近似等于零的数值( ) 钳型表常用于测量８.A）电压 B）频率 C）电流 D）电阻 ９.空调压缩机的功用是( ) 29 / 291 / 1 A)吸入工质气体提高压力，造成向高温放热而液化的条件 B)吸入工质气体提高压力，造成向低 温吸热而汽化的条件 C)吸入工质气体提高压力，造成向高温吸热而汽化的条件的转变冷凝器的 作用是实现气体到液体的转变，而蒸发器的作用是实现( )１０. A）液体到气体 B） 气体到固体 C）固体到气体( ) １１Q0的定义是.单位制冷量 A)每公斤制冷工质完成一次循环在蒸发器中所吸收的热量 B)每 公斤制冷工质完成一次循环在冷凝器中所放出的热量 C)每公斤制冷工质完成一次循环在蒸发器 中所放出的热量 D)每公斤制冷工质完成一次循环在冷凝器中所吸收的热量若系, （34.8KW126000KJ/h）１２.某船伙食冷库采用一台回热式单极R12制冷机。起制冷量为摄食度， 排气温度-25摄氏度，压缩机吸气温度为－170统各状态参数为Ｔk=30摄氏度，Ｔ＝总0.8，指 示效率为0.8为４９摄食度，液体工质温度为２７摄食度。又知压缩机输气系数为( ) 0.7。则单位制冷量为效率为6.0 117.0 Ｄ）Ａ）30.0 Ｂ）147.0 Ｃ）( ) 压缩机 有很多种，其中适合于大容量的是１３. Ｄ）容积式Ａ）往复式Ｂ）旋转式Ｃ）离心式 ( )１４.选择的制冷剂标准化气体温度至少要低于制冷温度的度。Ｃ）１５Ｂ）１０ Ｄ）２０Ａ）５ 还要考虑到润１５.在选择润滑油时，除了要考虑润滑油的凝固点，化学稳定性和电绝缘性外， ( ) 滑油的Ｃ）密度Ａ）纯度Ｂ）粘度( ) 膨胀阀为制冷系统中重要的一个部分，关于对它的描述，错误的是１６.Ａ）膨胀阀应保证向蒸 发器送入充足的液体制冷剂，使其全部冷却管盘能充发挥制冷效能，但又不能送入过量，以至 于造成压缩机“液击”Ｂ）膨胀阀不能在制冷过程中调节制冷剂流量29 / 292 / 2 Ｃ）膨胀阀可以起到对高压液体制冷剂的节流降压作用Ｄ）按工作原理分，膨胀阀分为热力膨
电脑电源改可调电源成 功亲测S G芯片 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
一.内容来自网上，结合官方资料，结合几位大神改造经验，综合自己经验改造而成。 每个ATX电源的电路均不同，不过也差别不大，一定按照实际的状况，一边拆，一遍测试，对着图纸，做好标记，才能成功。改造中心：SG6105需要欺骗引脚，其中有 5V 12V -12V(-5V)，我个人的方案是不省略欺骗，对每个引脚提供它要求的电压，使用7812用电阻分压欺骗正电压。负电压走辅助变压器。其中需要注意的是正12V接7812输出端时，一定加上100欧电阻，不加的话，会有100左右MA的电流流入芯片，具体为啥不详。 二、SG6105 (HS8108)关键改造点说明： 1. PSON?接1K电阻后，直接接地。该点悬空时电源不工作。 2. 检测电压（2脚）、5V（3脚）、12V（7脚）： 5V（~）直接从辅助+5V取电或者由7812分压得到； （~）从7812分压得到； 12V（~）从辅助电源19V处（参考图）接三端稳压LM7812接100欧姆电阻到7脚。 3. Uvac(5脚) 交流检测端，要求以上。在其分压电路前端直接接+5V，或者不动原电路，直接由主回路提供。 4. NVP（6脚）负电压检测端，要求左右。接二极管+电容滤波后接至辅助变压器5V输出。 脚+12脚（有些电源是13脚和14脚），短接接电压，电压由7812分压得到。 三、改可调~30V 1调整17脚电压分压比例，从而调压。 四． 散热风扇接辅助变压器19V接40-100欧/2W电阻工作。 五：可调输出电容耐压一定要更换，要不会爆炸，输出端接1K/2W电阻到负极，模拟假负载。 六、其它说明： 1.如果要改为输出电流可调，要增加恒流控制，需加运放。可参考成熟的494开关电源改造方案。2.增一倍的输出电压，最简单方法是将变压器次级的中点接地断开，并采取全桥整流。当然滤波电容也要更换。3.相关计算参考原理图。

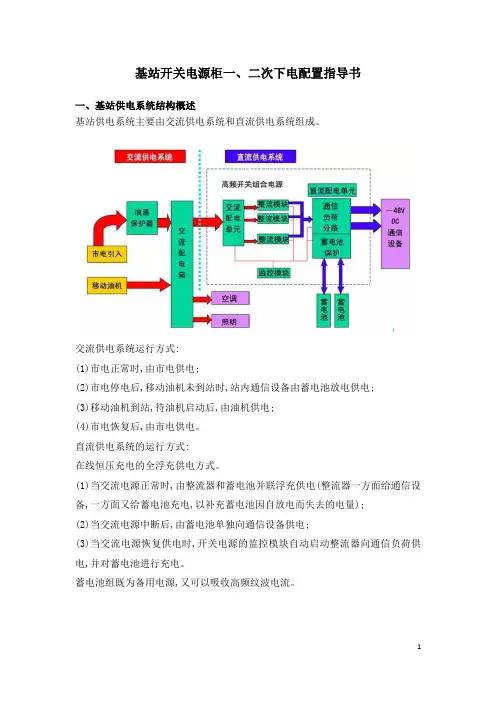

通信电源基础知识 通信电源通常称为通信设备的“心脏”。任何通信设备都离不开电源， 电源设备维护的好坏，直接关系到通信的质量。如果电源系统不能可 靠工作，就会造成通信中断或设备损坏，企业就会受至经济损失，服 务质量也不能达到要求。因而掌握电源设备的基本性能，做好电源设 备的维护工作，是每个通信局（所）代办人员的重要职责。 1、 通信电源系统的组成 交流供电系统 直流供电系统 接地系统 通信电源系统的组成图 市电 市电油机转换一发电机组 rPS 系列高频开关电源 1. 2直流供电系统 由整流器、蓄电池、直流变换器、直流配电屏等部分组成，我们 采用的直流供电方式是：并联浮充供电，整流输出端通过直流配电屏 与蓄电池并联后对通信设备供电。 在市电正常时，整流器一方面给通 信设备供电，一方面给蓄电池充电，补充电池因局部放电而失去的电 能，同时，蓄电池还具有一定的滤波作用（降低杂音），市电一旦中 断，电池单独给通信设备供电，直至油机发电供电或市电来电为止, 低压交流部份?整流模块*直流配电部份 1 电信设备 蓄电池组 电信设备
这种供电方式结构简单、工作可靠、效率较高。 1.3接地系统 为了提高通信质量，确保通信设备与人身安全，通信电源的交 流和直流供电系统都必须有良好的接地装置。根据用途分为： 1、交流接地 2、直流工作接地 3、保护接地 4、防雷接地 5、联合接地 1.4交流接地 电信设备一般由三相交流电供电。为了避免因三相负载不平衡而使各相电压差别过大，三相电源的中性点（如三相变压器和三相交流发电机的中性点）者应当直接接地，这种接地称为交流工作接地。接地线一般称为零线。这种接地方式又称为接零。当变压器的容量在100KVA以下时，接地电阻不应大于10Q，当变压器的容量在100KVA 以下时，接地电阻应不大于 4Q。 1.5直流工作接地 在直流供电系统中，由于通信设备的需要，蓄电池的组的正极（或直流配电屏正极汇流排）必须接地，这种接地通常称为直流工作接地。 1. 6保护接地和防雷接地 为了避免电源设备的金属外壳因绝缘损坏而带电，与带电部分绝缘的金属外壳必须直接接地。这种接地称为保护接地，保护接地的接地电
前几天发帖atx电源改0V-30V可调电源，我有朋友说很乱，我整理了一下，这是以前的帖 子 现在开始整理： 我的得到了猪蹄煮不烂朋友的大力支持，在他的帮助下一步一步的进行，原文参考：第一步：打开电源拆除电源的 -5V +5v的部分，不知道怎么拆的就顺着后面往前拆，把欠 压过压的电路全部拆除。 第二部：拆除TL494的1脚上的全部原件，TL494和7005的原理是一样的，然后拆除2脚 的电阻，上面的电容不要拆， 第三步：要在2脚做一个调压电路具体的怎么做我下面给大家分享。调压原理借用的猪蹄煮不烂的“调整1脚和2脚的电阻都能达到调压目的只是1脚不能从0V 起调。”2脚接7500 14脚取样基准电压（5V）这个电压是恒定的。所以1脚能比较出电压是不是升高了，或者 降低了” 第四步：把12V的输出电容换成耐压50V的，不然会吓你一跳。 第五步：用一个24K的电阻接到TL494的一脚，另一角接电源的原12V的输出端作为R1 再找个的电阻接到TL494的1脚另一端接地，（我没有的电阻，我用了个5K的）作为R2。 TL494的2脚接一个的电阻接到电位器的中端，电位器的上端接tl494的13 14 15脚下端接地，我的这个电源，这样接好后，有个问题，电压不能从0v调起，又请教网友猪蹄煮不烂，在他的帮助下，减少电位器中端的电阻的阻值，顺利的把电压从到了。我没有买到常闭温度控制器，所以我的风扇是长吹的，最后做了个表头的单独的供电电源，找了个电子射灯的电源，刚好上面有个12V的交流输出。我就在上面加绕了双线并绕得到2个8V的电压，用全桥和7812 7805得到一路12V两路5v给风扇和表头供电，因为电压表，电流表是不能共地的，如果要想共地要买隔离的电压表和电流表，如果用指针的电压表和电流表就不需要另外做电源。电位器一定要买线绕的，那样就不会感觉调电压变化太快。电位器可以选用5K-40KZ 之间的任意阻值。电源的输出端要接个3W500的放电电阻，可以及时的放掉输出电容剩余的 电。， 最后我买到了温度长开控制器是50度的，风扇可以间歇的工作了，老化试验电流5A多25 分钟风扇才开始工作。 所有电源输出都有两路，一路可以摸索到有散热片的那一排mos管，这一路就是输出，线都比较粗，除了12v留下其他都拆，拆的时候注意只拆与本路连接的原件，不在本路上的原件不动，否则拆错了就还原不回去了。。另外一路是5v12v到494的1脚，全部拆除，剩下的会到339的5脚，也都拆掉，这部分是过压，欠压保护，拆掉就不会被保护了，可以向上调压。将494的1脚与12v之间只装一只24k精密电阻，必须是精密的，因为需要两电阻比值，
将AT电源改造为可调稳压电源 先发个ATX的电路图，以便参考，我是用AT电源改的，电路差不多。 1：先拆除5V等输出端的整流二极管（保留12V的整流二极管），更换12V处的滤波电容，参考上图拆除图中以下元件D（这个是供494电源的，很好找的，负极接12V输出端的，正极连到494的12脚），R25，R26，R20，R21（494第1脚的元件）R19，R24（494第2脚的元件，并且切断与393的连接），简单的方法是直接切断494第1，2脚与线路板的连接。 2：切断494第15，16脚与线路板的连接，一般AT电源上这2脚是不用的，我们要用他来控制输出电流 3：拆掉LM393的1，2，3脚元件 下面就要改电压和电流取样了，一般大家都在494的2个比较器的一端设一个固定的基准电压，然后取样输出电压(取样电压通过电位器调节比例)和固定的基准电压进行比较,达到输出电压可以调节的目的,这样的话,使的电压的调整下限受到基准电压的限制,而我现在是调节基准电压,输出端的电压取样用固定比列,这样一来,基准电压可以从0V起调,取样电压和基准电压比较后的结果大家应该可以想到, 实际的结果是输出端电压可以到20V的电压表显示0V,呵呵。 利用了1个0-20V和1个0-20A的表作显示，表的接法如下图 取用一个电位器（我用的5K），1端接地，另一端接494的14脚，中心脚接到494的2脚，在原12V输出处接一个15K电阻到494的1脚，另在494的1脚接一个5K电阻到电流表的正端，在494的2脚和3脚接一个1000P左右的电容，这样电压控制部分就改好了，应该很容易吧，上面两个电阻的数值是输出上限20V，下限可以接近0V； 电流取样部分比电压部分稍多点，因为20A的电流表满量程199mV，1A时10mV，0.1A时只有1mV，呵呵，这个电压太小了，如果直接送到494去，那么电流控制精度就很差了，1mV电压估计494不会动作，所以我拆掉了LM393的1、2、3脚元件，用它来构成一个大约40倍的放大器，这样在10A电流时输出4V，0.1A时有40mV，将此电压送到494的16脚，同15脚给定的约0-4V基准电压比较； 辅助电源： AT电源没有辅助电源，用了一个几块钱的电子变压器，就是点12V射灯的DD，绕了3个绕组，整流后经过一个7812,2个7805稳压，(一个12V和两个5V，3组独立)两个5V给表供电，12V给494供电，接到494的12脚，即原来拆掉的D的+端。 对了，把电源板和连接外壳处的铜箔切断（电路板螺丝固定孔处），不要让外壳和电源地相连，可以通过0.1的电容将外壳接地，再在原12V输出端电容处接一个几百欧姆1-2W的电阻(我用了2个1K1W并联),风扇电源也要改接的哦~~~呵呵！ 哈哈，现在可以用了！(另外2个5K的电位器如果用多圈的就更好了)
PS48400-2C/50智能高频开关电源系统 用户手册 E1-20020314-C-1.0 艾默生网络能源有限公司
PS48400-2C/50智能高频开关电源系统 用户手册 资料版本E1-20020314-C-1.0 BOM编码31010887 艾默生网络能源有限公司为客户提供全方位的技术支持，客户可与就近 的艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公 司总部联系。 艾默生网络能源有限公司 地址：深圳市龙岗区坂雪岗工业区华为基地电气厂房一楼、三楼 邮编：518129 公司网址：https://www.doczj.com/doc/1b12064126.html,或https://www.doczj.com/doc/1b12064126.html, E-mail：info@https://www.doczj.com/doc/1b12064126.html,
版权声明 艾默生网络能源有限公司 版权所有，保留一切权利。 在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。 版权所有，侵权必究。内容如有改动，恕不另行通知。 Copyright by Emerson Network Power Co.,Ltd. All rights reserved. The information in this document is subject to change without notice. No part of this document may in any form or by any means (electronic, mechanical, micro-copying, photocopying, recording or otherwise) be reproduced, stored in a retrieval system or transmitted without prior written permission from Emerson Network Power Co.,Ltd.
傻瓜式改造ATX可调电源过程 ”的《小白改造ATX可调电源过程》的文章整理 https://www.doczj.com/doc/1b12064126.html,/read.php?tid=336224&fpage=0&displayMode=1&toread=0&page=2 改造ATX的第一步就是找到一个电源，当然这个电源必须是好的！山寨的无所谓，建议不要用太好的，因为太好的电源电路复杂而且和普通的电源结构有可能不一样！ 第一步：首先大家要先测试一下电源，将ATX电源接电，然后短接绿线和黑线（黑线很多任意一根就可以），这时你会发现电源风扇开始工作了，这就代表ATX电源已经开始工作，各个输出已经有电压了！然后我们用万用表测量一下各个输出的电压！【对于电源黑色线都代表对地，也就是万用表黑线接的位置】，下图是ATX各个引脚的作用电压和颜色！如果确定各个输出都正常我们就可以开始拆开电源看看内部了！ 第二步：我们打开电源后会看到电路板，一般的电源还会看到PFC，什么是PFC呢？其实他就像一个变压器一样两根线接在板子上，有很多电源必须接上PFC才可以启动，当然有一些山寨电源PFC是假的，不接也能启动！下面的图是PFC的样子，大家可以看看注意一下，如果你在拔掉PFC接线的时候注意一下接线头的位置，还原回去的时候按照原来位置还原！
接下来我们看一下主板上的芯片，一般主板有俩个芯片，一个是TL494(或者是7500 B，这两个是一样的)，另外一个是LM339，如果你发现板子上有这两个芯片哪么恭喜你，你可以继续改造了，如果你没有这两个或者没有其中的一个，哪么抱歉你还是还原你的电源吧！因为我就改造过这种ATX，如果你没有LM339其实也可以改造，至少能改成0-15v的！下面图片是这两个芯片，我的是7500B! 接下来我们要做的就是将板子拿出来，准备拆线（每样颜色的线留出来一根，这样方便找各个电压区域，都拆也行前提你要能自己找到各个电压区域），这里需要注意板子上的高压区，高压区的电压可是300v的或者更高，千万注意安全！另外不要以为断电就能乱摸板子，高压区断电10秒钟内电容还有余电，这时也能电人的，我就被电过！下图是板子拿出来的全貌，一般有俩个超级大个的电容那部分为高压区，中间间隔散热片！记住背面也别乱摸！！！
此主题相关图片如下：图2.jpg 电阻: 10K*4个*** 47K*3个***（因为不好找我用的是贴片式的） 2.2K*1个*** 620欧姆*1个（最还是可调的，通过调节R35可改变输出电压的上限）*** 500欧姆/3瓦（这是“负载电阻”不好找的话.可不要或用原有的电阻） 0.01欧姆/5瓦**** 必须是0.01欧姆的如果不是可以用其他串并联成0.01欧姆如果实在没办法找到0.01 欧姆需要从新计算阻值如果R38变动的话其他电阻也需要变化如R32 R39 R40 可调电阻: 1K *** 最好采用精密多圈可调电阻 10K *** 最好采用精密多圈可调电阻 电容:
电解电容: 50V3300uF*1个 50V1uF 瓷片电容: 103*2 (图中的0.01uF）*** 104*2 (图中的0.1uF）*** 3段半数显电压表和电流表各一只.电流大于5A时需要接分流器.解法见图2 ***星号代表重要 电阻电容可以是拆机的或者是新的没有标称是几瓦的可以用1/16的也可以最好用1/4瓦1/8瓦的R33和C41最好用原有的原件.它们决定了IC的频率 、 、
改装装原理 1、先找到TL494集成电路的第一脚。 2、找几个5K--50K的不同阻值的电阻（视不同的开关电源）备用. 3、从以上备用的电阻中找一个30K左右的电阻，焊到TL494的第一脚和…地?（7脚）之间。 4、将一个电压表调到直流电压档，接到电源输出的“黄”线和“黑”线间，等会儿将用它测输出电压（开关电源改造前这儿的电压应为12V）。 5、将电源插头插上。 再找一根细导线，将电源输出排线（接电脑主板的那个插头）上的“蓝”线和“黑”线短接（使开关电源工作）。 6、观察电压表电压，这时应比改造以前略大（略大于12V），若输出电压升高得不是很明显或还不到13.8V，再逐渐减小刚才加到TL494第一脚和地之间的那个电阻，直到电压表上的电压指示出13.8V为止。当然，如果第一次焊上电阻后，电压超过了13.8V，这时就要逐渐增大这个电阻，使之降到13.8V为止。（我的开关电源这个电阻取了15K时为13.9Ｖ，不同的开关电源这个电阻是取得不一样的，要多拿几个电阻从大到小去试。当然也可以用一个电位器来调，但这时要注意电位器不要调得太小了。） 原理：ＴＬ494第一脚是开关电源输出电压的取样端，当这个脚对地加上一个电阻后，取样电压就下降了，低于了平衡点。这样，开关源就会输出一个比之前更高的电压，使得ＴＬ494第一脚刚才降低的电压重新恢复到平衡点，最后稳定下来，输出比12Ｖ更高一点的电压。 注意：1、开关电源内部很多地方都是高压，打开通电操作时一定要特别小心！ 2、加上去的这个电阻一定要从大到小去调（一般都在几Ｋ以上），这个电阻过小时，开关电源就要过压保护（一般电压超过14.5Ｖ左右电源就保护了），这时电源反而无电压输出了。 我用这种方法改了几个电脑电源了，作为V段机和U段机的电源性能是相当好的，对机器没有一点干扰。性价比也是很高的！输出电流在7A--10A，比花过上百元钱拿变压器做个电源划得来。我们这边到电脑城只花20元就可以弄回一个这样的二手电源。 PS：改制时最好把＋5V的取样电路切断，否则带负载会有些不稳。 FQA：5v取样由哪几个元件构成，断开哪一个？ 顺着1脚找出去，一般会有接三个电阻，其中一个接地，一个接＋5、一个接＋12，把接＋5的电阻拆下，或切断相应的铜铂就行了。 另，电压升高后，风扇超速运转，不仅声音大，而且影响风扇寿命，我把风扇负极接到＋3.3V处，这样风扇声音就小多了。 不断开+5V也照样稳定。 因为取样电路是取自开关电源输出端的，一个开关变压器有几个副绕组，开关变压器在频率相同的情况下各
PS48400-3/2900 & PS48600-3/2900电源系统 技术手册 资料版本V1.1 归档时间2005-03-25 BOM编码31020606 艾默生网络能源有限公司为客户提供全方位的技术支持，用户可与 就近的艾默生网络能源有限公司办事处或客户服务中心联系，也可 直接与公司总部联系。 艾默生网络能源有限公司 版权所有，保留一切权利。内容如有改动，恕不另行通知。 艾默生网络能源有限公司 地址：深圳市南山区科技工业园科发路一号 邮编：518057 公司网址：https://www.doczj.com/doc/1b12064126.html, 客户服务热线：0755-******** E-mail：info@https://www.doczj.com/doc/1b12064126.html,
目录 第一章系统概述 (1) 1.1 产品型号说明 (1) 1.2 系统配置 (2) 1.3 系统的主要特点 (7) 1.4 系统的工作原理 (8) 1.5 系统的主要功能 (8) 1.5.1 防雷 (9) 1.5.2 交流输入过压保护 (10) 1.5.3 负载下电和电池低电压保护 (10) 1.5.4 故障告警和保护 (11) 1.6 系统的技术参数 (11) 第二章整流模块R48-2900 (15) 2.1 整流模块的结构 (15) 2.2 主要功能和特点 (19) 2.3 技术参数 (25) 第三章监控模块M500F (31) 3.1 监控模块的外观结构 (31) 3.1.1 监控模块的外形 (31) 3.1.2 监控模块的前面板 (31) 3.1.3 监控模块的后面板 (33) 3.2 主要功能 (35) 3.2.1 显示与设置功能 (35)
艾默生开关电源电缆选择指导书 一、电池电缆的选取原则(线径单位：mm2) 电池电缆线径的选择主要是考虑电池整个回路的压降，一般电池线缆的总压降控制在0.5~1V之间。电池电缆的长度越长，则电缆线径也会越粗。一般单根电缆最粗线径是240mm2，如果电缆线径要求超出240mm2，则要采用多根电缆并联的方式来满足。简明选择方式可按如下三个步骤进行： 1、根据电缆正负极电缆的总长度和电池容量，选择标准的电池电缆，得到数据 S1。
2、按照电源系统或者配电柜查询以下表格得到数据二S2。 从安全性考虑，根据载流量计算最小电缆线径。 3、电池线径选取数据一和数据二中的大者，即为最终选定的电缆线径。 最终选定的电缆线径S0=MAX(S1,S2) 二、通信电源产品交流输入电缆、地线电缆选取 可参见下表： 的四倍。例如：如果勘测到交流单元到用户配电箱的距离是10米，则总共需要4×10米单芯25mm2。 上表空格部份请参考业务与软件电源选取指导书。
附件一：电缆选择原则和方法说明。 一、电缆型号怎么表示？ 电缆大多由多股铜丝组成，随着组成电缆的铜丝粗细不同，电缆的机械强度也不相同。绝缘层材料不同，功能不同，应用场所也不同。电缆的种类相当繁多，型号规格的表示方法有很多种，不同用途的电缆表达方式各不相同。阻燃软电缆的电缆型号为‘RVVZ’，其中字母‘R’表示软电缆，‘VV’表示聚氯乙烯绝缘，聚氯乙烯护套（双层绝缘），‘Z’表示阻燃。（ZR-RVVZ 也表示阻燃软电缆） 二、什么是单芯、多芯电缆？ 一根电缆里面，有几条相互绝缘的铜芯，可以分别接不同的端子，这种电缆叫做多芯电缆。 如果电缆里面没有其他相互绝缘的铜芯，则称之为单芯电缆。三相交流电缆一般都采用多芯电缆：如‘3×185mm2＋1×95mm2’表示电缆中有三组截面积为185mm2，一组95mm2，四组铜芯两两之间相互绝缘，但最外面的有一层保护胶皮将四条电缆包在一起。分别作为交流电源的三个相线电缆和零线电缆。零线电缆比相线电缆细。多芯电缆实际上就是几根单芯电缆的组合。 三、电缆的颜色怎么选？ 1、地线的颜色：地线分为工作地线和保护地线。保护地线标准的颜色为黄绿色。工作地线为黑色或者红色。艾默生开关电源均采用工作地线、保护地线、防雷地线三线合一，颜色统一为黑色。 2、直流电缆（包含电池电缆）的颜色。华为提供的直流电缆有黑色和蓝色两种颜色。黑色表示正极，蓝色表示负极。也可以用同一颜色电缆分别做正负极，但在电缆两端要用不同颜色的色标做标识。 3、交流电缆：交流电缆分为单相与三相。三相电缆均采用四芯电缆。标准四芯电缆中，颜色分别为黄、绿、红和蓝色（或黑色）。黄、绿、红分别表示为A相、B相、C相。单相电缆采用两根单芯电缆。一根为黑色，一根为蓝色。 四、接线端子的选用原则 一般根据电缆型号来确定，如果芯线是RVVZ型软线电缆，则铜鼻子的截面应比电缆截面大一号；这主要考虑到软电缆比较蓬松，难以插进相同截面规格的铜鼻子，因此如无特别说明，则铜鼻子规格相应放大一级。
