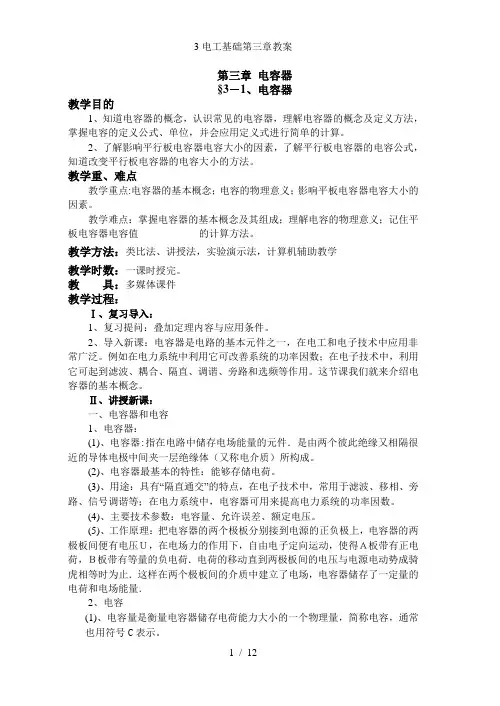

第三章 电容器
§3－1、电容器
教学目的
1、知道电容器的概念，认识常见的电容器，理解电容器的概念及定义方法，掌握电容的定义公式、单位，并会应用定义式进行简单的计算。
2、了解影响平行板电容器电容大小的因素，了解平行板电容器的电容公式，知道改变平行板电容器的电容大小的方法。
教学重、难点
教学重点:电容器的基本概念；电容的物理意义；影响平板电容器电容大小的因素。
教学难点：掌握电容器的基本概念及其组成；理解电容的物理意义；记住平板电容器电容值
的计算方法。 教学方法：类比法、讲授法，实验演示法，计算机辅助教学
教学时数：一课时授完。
教 具：多媒体课件
教学过程：
Ⅰ、复习导入：
1、复习提问：叠加定理内容与应用条件。
2、导入新课：电容器是电路的基本元件之一，在电工和电子技术中应用非常广泛。例如在电力系统中利用它可改善系统的功率因数；在电子技术中，利用它可起到滤波、耦合、隔直、调谐、旁路和选频等作用。这节课我们就来介绍电容器的基本概念。
Ⅱ、讲授新课：
一、电容器和电容
1、电容器：
(1)、电容器:指在电路中储存电场能量的元件．是由两个彼此绝缘又相隔很近的导体电极中间夹一层绝缘体（又称电介质）所构成。
(2)、电容器最基本的特性：能够存储电荷。
(3)、用途：具有“隔直通交”的特点，在电子技术中，常用于滤波、移相、旁路、信号调谐等；在电力系统中，电容器可用来提高电力系统的功率因数。
(4)、主要技术参数：电容量、允许误差、额定电压。
(5)、工作原理：把电容器的两个极板分别接到电源的正负极上，电容器的两极板间便有电压Ｕ，在电场力的作用下，自由电子定向运动，使得Ａ板带有正电荷，Ｂ板带有等量的负电荷．电荷的移动直到两极板间的电压与电源电动势成骑虎相等时为止．这样在两个极板间的介质中建立了电场，电容器储存了一定量的电荷和电场能量．
2、电容
(1)、电容量是衡量电容器储存电荷能力大小的一个物理量，简称电容，通常也用符号C 表示。
(2)、含义：电容器任一极板所储存的电荷量，与两极板间电压的比值叫电容量，简称电容。用字母C 表示。
(3)、电容定义式为：U
Q C 式中 Q ——一个极板上的电荷量，单位是库[仑]，符号为C ；
U ——两极板间的电压，单位是伏[特]，符号为V ；
C ——电容，单位是法[拉]，符号为F 。
(4)、物理意义：描述电容器容纳电荷本领的大小
(5)、单位换算：法拉，简称法，通常用符号“F”表示。
当电容器两端所加的电压为1V 时，若在任一极板上储存1C 的电荷量，则该电容器的电容量就是1F 。
实际应用常用的是较小的单位有微法（μF ）和皮法（pF ）: 1μF ＝10－6F 1pF =10-12F
二、平行板电容器
１、影响平行板电容器电容的因素：理论与实验证明，平行板电容器的电容与两极板的正对面积成正比，与两极板的距离与反比，并跟板间插入的电介质有关。
２、平行板电容器电容计算的数学表达式为
d
S C ε= 式中
ε——某种电介质的介电常数，单位是法[拉]每米，符号为F/m ；
S ——极板的有效面积，单位是平方米，符号为㎡；
d ——两极板间的距离，单位是米，符号为m ； C ——电容，单位是法[拉]，符号为F 。
３、注意：
（1）、对某一个平行板电容器而言，它的电容是一个确定值，其大小仅与电容器的极板面积大小、相对位置以及极板间的电介质有关；与两极板间电压的大小、极板所带电荷量多少无关。
（2）、不同电介质的介电常数不同，真空中的介电常数用ε0表示，实验证明：
οε＝8.85×10－12F /m 其它电介质的介电常数与真空中的介电常数的比值，叫做某种物质的相对介电常数，用τε表示οεετε=则οτεεε= （3）、并不是只有电容器才有电容，实际上任何两个导体之间都存在着电容。
【例1】将一个电容为6.８μF 的电容器接到电动势为1000V 的直流电源上,充电结束后,求电容器极板上所带的电荷量.
解:根据电容定义式C=Q/U 则Q=CU=6.8×10-6×1000=0.0068(C)
课堂练习：有一真空电容器其电容是8.2μF ,将两极板间的距离增大一倍后,其间充满云母介质,求云母电容器的电容.
解:真空电容器的电容d S C 00ε= (1) 云母电容器的电容d
S C 20εε=(2) (2)除以(1)得到20
ε=C C 则C=?=2702C ε8.2μF =28.7μF
Ⅲ、本课小结 1、电容器的定义与基本特性
2、电容的概念与定义公式
3、平行板电容器公式与应用.
Ⅳ、课余作业：课本P69小练习1、2、3、4.
教学后记：
§3－2、电容器的参数和种类
教学目的
1、了解电容器的参数。
2、了解电容器的种类及特点。
教学重、难点
教学重点:电容器的参数．
教学难点：电容器的种类及特点。
教学方法：类比法、讲授法，实验演示法，计算机辅助教学
教学时数：一课时授完。
教具：瓷片电容器、云母电容器、电解电容器、可调电容器、多媒体课件等。
教学过程：
Ⅰ、复习导入：
1、复习提问：电容器、电容的定义公式、平行板电容器电容公式
2、导入新课：电容器的各类繁多，不同种类电容器的性能、用途不同，同一类的电容器也有许多不同的规格，要合理选择和使用电容器，就必须对电容器的参数有种类有充分的认识。这节课我们就来了解电容器的参数和种类方面的问题。
Ⅱ、讲授新课：
一、电容器的参数
1、额定工作电压
（1）、电容器的额定工作电压是指使电容器能长时间地稳定工作，并且保证电介质性能良好的直流电压的数值。
（2）、额定工作电压一般叫耐压。
（3）、电容器上所标的电压就是工作工作电压，一般直接标注在电容器外壳上。
（4）、如果把电容器连接到交流电路中，必须保证电容器的工作工作电压不低于交流电压的最大值，否则电容器会被击，造成不可修复的永久损坏。
2、标称容量和允许误差
（1）、标称电容量是标志在电容器上的电容量。
（2）、电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。
精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）
（3）、一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。
3、绝缘电阻
（1）、直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻。
（2）、当电容较小时，主要取决于电容的表面状态，容量?0.1μF时，主要取决于介质的性能，绝缘电阻越小越好。
4、损耗
（1）、电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。
（2）、各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。
5、频率特性
随着频率的上升，一般电容器的电容量呈现下降的规律。
二、电容器种类和选用
1、常用的各种电容器及其符号表示：（见课本P71图3－3）
2、电容器的种类
（1）、按照结构分三大类：固定电容器、可变电容器和微调电容器。
（2）、按电解质分类：有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。
（3）、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。
（4）、按制造材料的不同可以分为：瓷介电容、涤纶电容、电解电容、钽电容，还有先进的聚丙烯电容等。
（5）、高频旁路：陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器。
（6）、低频旁路：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器。
（7）、滤波：铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器。
（8）、调谐：陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器。
（9）、低耦合：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容器。
（10）、小型电容：金属化纸介电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、聚丙烯电容器、云母电容器。
3、电容器的选用
在实际选用电容器时，不仅要考虑电性能要求，还应考虑它的体积、种类、重量及价格等因素；不仅要考虑电路要求，还应考虑电容器的使用环境。总之，在选用电容器时应视具体情况而定。
（1）、首先应满足电性能要求，主要考虑电容量，允许误差和额定工作电压等指标是否达到电路要求，既不能过高，也不能过低。过高造成浪费，过低不但达不到电路要求，而且不安全。
（2）、考虑电路要求和使用环境，如电力系统用以改善系统的功率因数时，应选择额定工作电压高，容量大的电力电容器；在谐振回路中，应选择稳定性高，介质损耗小的云母电容器或陶瓷介质电容器等；用于电源滤波时，应选用大容量的电解电容器。
（3）、考虑装配形式，体积及成本等。
（4）、对电容器的型号及意义熟悉，这也是选用电容器的依据之一。
一般固定电容器的型号意义可查阅有关的手册，如某电容器型号为CZG型，则表示管状纸介质电容器，具体意义如下：
C为主称（C表示电容器）；
Z为介质材料（Z代表纸介质）；
G为分类及特征代号（G表示管状）。
Ⅲ、本课小结
1、电容器的参数。
2、电容的种类及特点。
Ⅳ、课余作业：课本P72小练习1、2.
教学后记：
§3－3、电容器的连接
教学目的
1、掌握并能应用电容器串、并联的公式进行计算。
2、理解电容器串、并联的条件与特点。
教学重、难点
教学重点:电容器串、并联规律与应用。
教学难点：电容器串、并联规律的推导过程与应用。
教学方法：讲授法
教学时数：一课时授完。
教 具：多媒体课件
教学过程：
Ⅰ、复习导入：
1、复习提问：电容器的工作电压、标称容量和允许误差、电容器的选用原则。
2、导入新课：在上节内容中，我们学习了电容器的两个重要参数：电容量和耐压。在实际工作中，选用电容器必须考虑它的电容量和耐压能力。而电容器的容量和耐压都不是连续的（显示电容量和耐压值标称系列）。当遇到单独一个电容器的电容量或耐压不能满足电路要求时，这时，可将若干个电容器作适当连接，以满足实际电路的需要。
Ⅱ、讲授新课：
一、电容元件的串联
1、定义：将几只电容器首尾依次相连，构成中间无分支的连接方式，称为电容器的串联。如下图所示。
2、适用范围：当单独一个电容器的耐压不能满足电路要求，而它的容量又足够大时，可将几个电容器串联起来，再接到电路中使用。
3、电容元件串联使用时，有以下几个特点：
（1）、电容器串联电路中，各个电容器所带电荷量相等，即 Q 1=Q 2=Q 3=Q
（2）、电容器串联总电压等于各电容器两端电压之和。
推导:利用基尔霍夫第二定律，列出回路电压方程就可以得到 U=U 1+U 2+U 3。
（3）、电容器串联时其等效电容的倒数等于各电容器电容的倒数之和。
推导:电路的总电容量C=U Q ,再根据U=U 1+U 2+U 3
，就可以推出公式 3
211111C C C C ++= 再推广到n 个电容器串联的公式：
+++=3211111C C C C ……+n
C 1 当n 个电容器的电容量相等，均为C 0时，总电容C=n
C 0 电容器串联时总电容量减小了，这种情况相当于增大了电容器两极板间的距离，使电容量减
小了，它与电阻并联情况相似。
【例1】有两只电容器，C 1容量为2μF ，额定工作电压为160V ，C 2容量为10μF ，额定工作电压为250V 。若将它们串联后接在300V 的直流电源上使用，求等效电容量和每只电容器上分配的电压，这样使用是否安全？
解：等效电路如右图所示
（1）、串联等效电容为： F C C C C
C μ67.112
201021022121==+?=+= （2）、C 1上分配的电压为：
V U C C C U 2503002
10102121=?+=+=
C 2上的电压为：
V U U U 5025030012=-=-=
(3)、由于C 1上分配的电压250V 远大于其本身耐压160V ，所以C 1将会被击穿。当C 1击穿后，迫使C 2承受着全部电源电压300V ，而300V 远大于C 2的耐压值250V ，因而C 2也很快被击穿。所以不能这样使用。
通过上例可看出，串联时等效电容减小了,若串联电容器的个数越多,等效电容
量则越小.电容器串联使用时,不但要满足容量要求,还应考虑每个电容器实际承
受的电压是否超过其本身的耐压值,以防击穿而损坏电容器。
课堂练习：如下图中，C 1 = C 2 = C 3 = C 0 = 200 μF ，额定工作电压为50 V ，
电源电压U = 120 V ，求这组串联电容器的等效电容是多大？每只电容器两端的
电压是多大？在此电压下工作是否安全？ 解：三只电容串联后的等效电容为 每只电容器上所带的电荷量为
q=q 1=q 2=q 3=CU=66.67×10-6×120≈8×10-3（C ）
每只电容上的电压为 电容器上的电压小于它的额定电压，因此电容在这种情况下工作是安全的。
二、电容器的并联
1、将几只电容器的首与首，尾与尾相连的连接方式称为电容器的并联。如下图所示
2、适用范围：当单独一个电容器的电容量不能满足电路的要求，而其耐压均满足电路要求时，可将几个电容器并联起来，再接到电路中使用。
3、电容并联具有以下几个特点：
（1）、电容器并联时，加在各个电容器上的电压相等，等于电路两端总电压。即: 321U U U U ++=
F 67.66320030μ≈==C C V 40102001086
3
321=??====--C q U U U
（2）、电容器串联总电荷量等于各电容器电荷量之和。即Q ＝Q 1+Q 2+Q 3+……+Q n
（3）、电容器串联的总电容（等效电容）等于各电容器电容量之和。即：321C C C C ++= 当n 个电容器的电容量相等，均为C 0时，总电容C=nC 0
电容器并联时总电容量增大了，这种情况相当于增大了电容器极板的有效面积，使电容量增大，它与电阻串联情况相似。
应当注意，并联时每个电容器直接承受外加电压，因此，工程上每只电容器的耐压都必须大于外加电压。
三、电容器的混联
既有串联又有并联的电容器组合电路，叫做电容器的混联如下图所示。在使用和计算混联电路时，要根据实际电路分别应用串联和并联知识分析。
【例2】 如上图所示电路中，C 1为100μF 、100V ，C 2为50μF 、100V ，C 3为50
μF 、50V 。求总电容量C 及最大安全工作电压U 。
解：由上图可看出，三个电容器的连接关系是C 2和C 3并联后（等效电容记为C 23）再
与C 1串联。
（1）总容量为：F C C C C C C C μ5050
50100)5050(100)(321321=+++?=+++= （2）最大安全工作电压 因为C 2和C 3并联后可看做一个电容器，其等效电容量为100μF ，耐压50V （取并联带内容最小耐压值）。C1是100μF ，耐压100V 。C 1与C 23串联，电容量相等，耐压也相等，当C 23分配电压为50V 时，C 1上分配电压也是50V ，所以说，该混联电路承受的最大安全工作电压为100V 。
课堂练习：电容器A 的电容为10 μF ，充电后电压为30 V ，电容器B 的电容为20 μF ，充电后电压为15 V ，把它们并联在一起，其电压是多少？
解：电容器A 、B 连接前的带电量分别
它们的总电荷量 并联后的总电容C ＝C 1+C 2＝10+20＝30（μF ）
连接后的共同电压 Ⅲ、本课小结
电容器串、并联特点
Ⅳ、课余作业：课本P77小练习1、2.
教学后记：
§3－3、电容器中的电场能 教学目的
1、了解电容器的充电和放电过程。
C 103151020C 1033010104622246111----?=??==?=??==U C q U C q C
106421-?=+=q q q V 201031065
4
=??==--C q U
2、理解电容器中电场能的概念。
3、掌握电容器的电流电压间的关系。
教学重、难点
教学重点:电容器中的电场能。
教学难点：电容器的充电和放电过程与电容器中的电场能。
教学方法：讲授法
教学时数：一课时授完。
教 具：多媒体课件
教学过程：
Ⅰ、复习导入：
1、复习提问：电容器串、并联特点
2、导入新课：我们使用照相机拍照时要用到闪光灯，闪光灯闪过后需要过一会才能使用，为什么不能连续使用呢？这是因为闪光灯短时间放电是用的电容器的放电，电容器放电后，需要再次充电后才能使用。这节课我们就来了解这方面的知识。
Ⅱ、讲授新课：
一、电容器的充电和放电
电容器之所以在电工和电子技术中得到广泛使用，是由于电容器具有存储电场能量的性质，而这一性质又体现为电容器具有充电和放电的功能。因此，了解电容器充放电的过程及其规律，对于认识和掌握含电容器电路的原理具有重要意义。
1、电容器的充电过程
如图所示为电容器充放电的实验电路，实验前电容器上没
有电荷，当开关K 打到“1”时，构成充电电路，此时电源向电
容器充电，从电流表可以观察到充电电流从大到小的变化，从
电压表观察到电容上的电压由小到大的变化，经过短短的时间，
电流表回到零位，电压表的指示值上升到电源电压U C =6V 。
2、电容器的放电过程
当电容器充电结束后，电容器上建立了电压U C =6V,此时，将开关K 打到“2”，就构成了电容器放电电路，现在的电容器可看成一个等效电源，并通过1K 电阻放电。
从电流表观察到，电路中有电流流过，而且由大变小，由电压表观察到，电容器上电压也逐渐下降，经过一段时间后下降为零，表示放电结束。
3、电容器的特点
（1）、电容器是一种储能元件。充电的过程就是极板电荷不断积累的过程，电容器充满电荷时，相当于等效电源。随着放电的进行，原来储存的电场能量又全部释放出来。
（2）、电容器能够隔直流、通交流。电容器接通直流电源时，仅仅在刚接通的短暂时间内发生充电过程，即只有短暂的电流。充电结束后，电路电流为零，电路处于开路状态，这就是电容器具有的隔直流的作用，通常把这一作用简称“隔直”。
（3）、当电容器接通交流电源时，由于交流电的大小和方向不断交替变化，致使电容器反复进行充、放电，其结果在电路中出现连续的交流电流，这就是电容器具有的通过交流电的作用，简称“通交”。
4、电容器中的电流
由以上分析，我们可以看出，在电容器充放电过程中，当电容电压不断变化时，电容器极板上的电荷也随之变化，因而电路中就出现了电流，如果在t ?时间内，电容极板上的电荷增加了Q ?，则电路中的电流为：t
Q i ??=
即电容电路中的电流等于电容极板上的电荷对时间的变化率。
因为 UC Q =
UC Q ?=? t
U C t Q i ??=??= 上式表示电容电流与电压随时间的变化率成正比，与电容量成正比。加到电容两端的电压变化越快，电流变化就越大。如果电压不变，则
0=??t U ，电流也就等于零。 二、电容器的电场能量
电容器充电时，两个极板上的正、负电荷不断累积，就在介质中建立了电场，理论分析和试验证明，充电电容器中储存的电场能量可以用下式表示：
22
1CUc Wc = 式中Wc 为电容中储存的电场能量，单位焦耳（J ）；C 为电容的电量，单位法拉（F ）；Uc 为电容器两极板间的电压，单位伏特（V ）。
上式说明，电容电压一定时，电场能量和电容器的电容量成正比，所以电容也反映了电容器储存电场能量的能力。
电容器的充电过程，就是把电源输出的能量（电能）储存起来的过程；而在放电过程中，则是把这部分能量再释放出来。可见，电容器只是进行能量的“吞吐”，而并非消耗能量，所以电容器是一种储能元件，它与只能消耗电能的电阻元件有着本质上的区别。
由式（1-25）可知，电容器两极板之间电压的变化，反映了电容器中电场能量的变化。电容器中电场能量的累积和释放都是一个逐渐变化的过程，它只能从一种稳定状态逐渐变化到另一种稳定状态，因此电容器两极板之间的电压决不能发生突变，也只能是一个逐渐变化的过程。
【例题】有一只100μF 的电容器，当它的端电压等于100V 时，求电容器所储存的能量。 解： J CUc Wc 5.010*******
121262=???==- Ⅲ、本课小结
1、电容器的充、放电过程。
2、电容器中的电场能。
Ⅳ、课余作业：课本P80小练习1、2.
教学后记：
