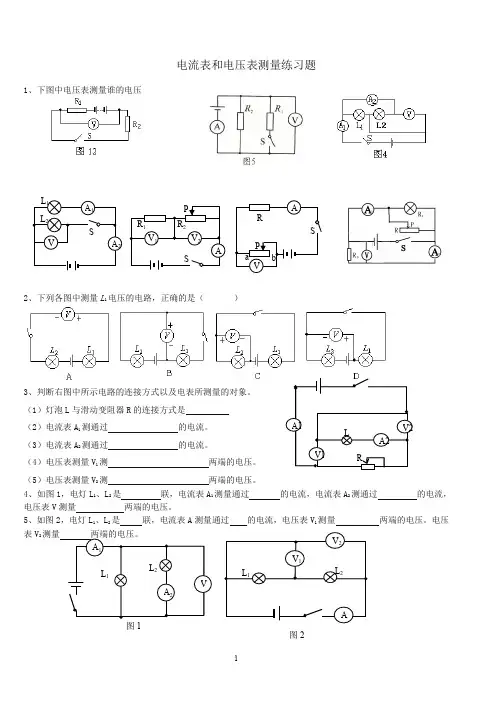

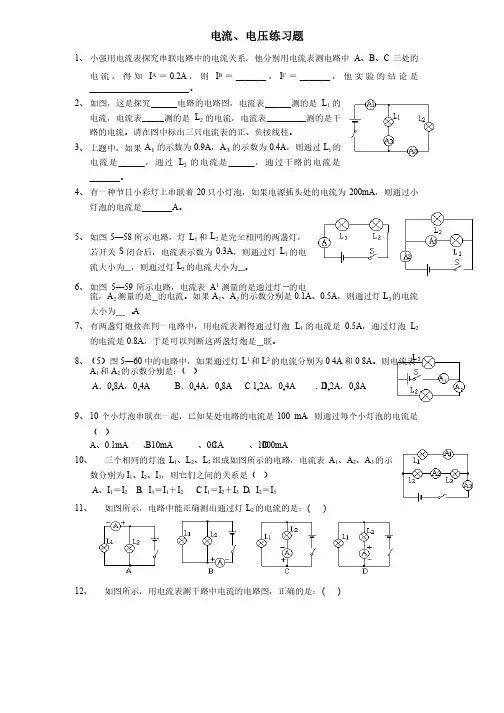

电流表和电压表测量练习题
1、下图中电压表测量谁的电压
2、如下图所示，L1和L2是联，的a端是接线柱，b端是接线柱。测量________两端的电压。
3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）
A．图 A B. 图 B C．图 C D．图 D
第2题
4、下列各图中测量L1电压的电路，正确的是（）
9、判断下列各图中电压表所测量的对象。
（1）如图1，电灯L1、L2是联，电压表V1测量两端的电压,电压表V2测量两端的电压
（2）如图2，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。
A1
V A2
L1
L2
S
V1V2
R1R2
P
S
A
V
a b
P
S
A
R
V1
V2
L1
L2
V S A
b a 1
V
2
S
A A
B
C
D
（3）、如图4，电灯L 1、L 2、L 3是联，电流表A 1测量通过的电流，电流表A 2测通过的电流，电流表A 3测通过的电流。
10、用电流表测量灯泡L 1中的电流，下图中正确的是〔 〕
11、下列各图中，电路连接没有错误，电表
均有正常示数，请判定甲、乙各是电流表还是电压表。
12、如图2是某同学做实验时的电路图。闭合开关S 后，发现灯泡L 1、L 2均不亮，
电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（ ） A ．电源正极与a 之间断路 B ．a 、L 1、b 之间断路 C ．b 、L 2、c 之间断路 D ．c 与电源负极之间断路
13、如图3所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同
时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是
（ ）
A ．电灯L 1断路
B ．电灯L 2断路
C ．电灯L 1短路
D ．电灯L 2短路 14、如图4所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，有一盏电灯突然不亮了，经检查发现电压表示数为零．电流表示数增大。如果电路只有一处故障，则故障可能是（ ） A ．电灯L 1断路 B ．电灯L 2断路 C ．电灯L 1短路 D ．电灯L 2短路
15、小明在做电学实验时，按下图5连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时
间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（ ） A ．灯Ｌ1短路B ．灯Ｌ2短路C ．灯Ｌ1断路D ．灯Ｌ2断路
16、如图6所示的电路中，a 、b 、c 、d 为四个接线柱，闭合开关S 后，灯L 不亮，若用电压表接在b 、d 间，闭合开关S ，电压表有明显示数；若将电流表接在b 、c 间，无论闭合还是断开开关S ，电流表都有明 显示数，且灯泡L 发光，则故障一定是（ ）
A 、灯泡断路
B 、灯泡短路
C 、电阻R 短路
D 、电阻R 断路
图4
L 1
A 1
A 2 A 3
L 2 L 3
变阻器
1．将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P 1、P 2分别放在
( )A ．最左端，最右端B ．最左端，最左端 C ．最右端，最左端D ．最右端，最右端
2．如图所示，两个电路中，电源电压相等，闭合开关S ，当滑动变阻器的滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化是( )
A ．L 1、L 2都变亮
B ．L 1、L 2都变暗
C ．L 1变亮，L 2变暗
D ．L 1变暗，L 2的亮度不变
3．图4－4－10是滑动变阻器改变电流的实验电路图，当滑片P 向左移动要使灯 变暗，电路图中的M 、N 两线头应与滑动变阻器的哪两个接线柱相连？此时电流 表示数将怎样变化？__滑动变阻器是通过改变接入电路的 电阻丝的____来改变电阻的。
某滑动变阻器上标有“200 Ω 1 A”字样，其中200 Ω 指的是_____1 A 指的是_____。
4、如图是大型电子地磅秤的电路图(电源电压恒定)，当称物体的物重时，滑动变阻器R 的滑片P 会向下端滑动。当被称物体的物重为G 1时，电流表的示数为I 1。被称物体的物重为G 2时，电流表的示数为I 2。若I 1”或“＝”)。
5、如图是汽车油量表的原理图，油量表是由电流表改装而成的。当油箱里的油面降
低时，浮标下降，杠杆的指针上升，变阻器连入电路中的电阻____，电路中的电流____，油量表的示数____(选填“变大”或“变小”)，R ′的作用是____。 6．如图4－4－13，能利用滑动变阻器调节小灯泡从亮到
灭的
电路是( )
A B C D
物质的导电性
1、笔记本电脑中的集成芯片是利用锗、硅等_______材料制成的二极管、三极管等集成 的。下列物品属于绝缘
图6
图5
体的是_______(填序号)。①铅笔芯②铜线③陶瓷④盐水
2．就导电性能来说，金属的导电性能一般比非金属______(填“强”或“弱”)；有些物
质如硅、锗等，其导电性能介于导体和绝缘体之间，称为_______，某些物质在温度极
低时，电阻会变成零，这就是_______现象。
3．物质导电性的微观解释：金属导体能导电是因为内部有大量____________；绝缘体
不容易导电是因为_____________________。
4、电阻表示导体对电流的_______作用。电阻越大，导体对电流的阻碍作用越____，导
电能力越____。电阻可用字母____表示。单位____，简称____，符号是____。1MΩ＝
____kΩ＝____Ω。
5．导体的电阻是导体的一种_______。_______、_______、_______、_______都是
影响导体电阻大小的因素。一般情况下，温度升高，金属导体的电阻会变____。
6．一般来说，人体电阻的平均值是________Ω，当气温高或人体出汗时，人体的电阻
_____。
3．普通白炽灯泡的灯丝断了一截，搭接上后仍能使用，灯丝的电阻 ( )
A．和原来一样 B．变大C．变小 D．无法判断
4．小明用如图所示的电路，探究影响金属丝电阻大小的因素，他手
边除了有电路中的器材外，还有一根金属丝，则 ( )
A．只能探究电阻与金属丝长度的关系B．只能探究电阻与金属丝横截面积的关系
C．电阻与金属丝长度、横截面积的关系都能探究D．电阻与金属丝长度、横截面积的关系都不能探究
5．电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触
摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖
直位置，从而确定触摸的位置。
(1)其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越________
的规律。
(2)以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，
设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变。当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值_______，触摸点P到屏下端的距离________。(填“增大”
“减小”或“不变”)。
6．如图所示是四根高压输电线上的一个装置，它的作用是将四根导线并联起来了。利用这
个装置把四根导线固定起来．相当于增大了导线的________，从而减小了输电导线的______，
这样就能大大减少输电线上电能的损失。
7．光敏电阻的阻值随着光照的强弱而改变。“光强”是表示光的强弱程
度的科学量，照射光越强，光强越大，光强符号用E表示，国际单位
为坎德拉。实验测得光敏电阻的阻值R与光强E间的关系如图所示，
由图可知 ( )
A．光敏电阻的阻值随光强的增强而变大B．光敏电阻的阻值随光强的增强而变小
C．光敏电阻的阻值随光强的增强先变大后变小D．光敏电阻的阻值随光强的增强先变小后变大
8．小刚为探究“导体电阻与温度的关系”，选用不同型号的铅笔芯进行
了如下实验：
步骤一：将H型铅笔芯接入电路，闭合开关，测量并记录通过它的电流；
步骤二：用酒精灯给铅笔芯加热，每隔20秒测量并记录通过它的电流；
步骤三：分别将HB型、28型铅笔芯接入电路，重复以上实验过程。
下表是记录的实验数据：
(1)实验中，小刚是通过_________的变化来判断铅笔芯电阻的改变的。
(2)分析表中数据，可以看出：
__________________________________________________
9．铅笔芯是石墨和黏土混合制成的。不同类型的铅笔的笔芯软硬程度不同，
其中6H的铅笔芯最硬，6B的铅笔最软，HB的铅笔芯软硬居中。铅笔芯是导
体，那么铅笔芯的电阻大小与其软硬度是否有关呢?小明用如图所示的装置探究这个问题。他先后将6B、HB和6H 的铅笔芯分别接入电路A、B两点间，通过观察______，比较出三者电阻的大小。这是物理
中的_________研究方法。用此方法比较电阻大小的依据是______________。他选取的这
三支铅笔芯应满足的条件是____________ 。
电压测量练习
一、我学会了
1、电压：(1)作用：电压使电路中形成____。(2)获得：____是提供电压的装置。(3)符号：____。(4)单位：国际单位：______，简称____，符号____；常用单位：_______、______、_______。1kV＝______V；1V＝______mV；1mV＝______μV。
2．常见的电压值：一节干电池的电压____，家庭电路的电压____，对人体的安全电压______。
3．电压表：符号为____，一般有_、__、____接线柱，___个量程，量程分别为____和____。
电压表使用方法：①正确选择量程：被测电压____超过电压表的量程，否则将损坏电压
表，通常用____法选择量程，先迅速试触电压表____量程，指针偏转太小再换用较___
量程；②电压表必须____联接在被测电路中；③把电压表的____接线柱接在与电源正极
相连的那端，____接线柱接在与电源负极相连的那端。
4、串联电路中电压特点是___________________，并联电路中电压特点是___________。
5．有关电路中电压和电流关系的说法中，不正确的是---------------------------------()
A．电路中有电压，一定形成电流B．电路中有电流，必须要有电压
C．电路中没有电压，一定没有电流形成D．电路中没有电流，可能有电压
9、如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出
AB、BC、AC两端的电压分别为U AB＝1.5V，U BC＝1.5V，U AC＝3V，在表格中记录数据
后，接着的实验步骤是--------------------------------()
A．整理器材，结束实验B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值
10、如图所示的电路，当开关S闭合后，两个小灯泡都发光，此时电压表V1、V2的示数
分别为6V和2.5V。则有关小灯泡L1、L2两端电压的说法中，
错误的是-----------------------------------------------------------()
A．L1两端的电压为2.5V B．L1两端的电压为3.5V
C．L2两端的电压为2.5V D．L1、L2两端的总电压为6V
11、如图所示的电路中，闭合开关，电压表V 1的示数是7.5V ， 电压表V 2的示数为9V ，若电源电压为12V ，则L 2两端电压是( ) A ．4.5V B ．5.5V C ．3V D ．2V
13、小华用如图所示的电路测量小灯泡两端的电压和通过小灯泡的 电流，电源为两节干电池。闭合开关后，电流表指针无偏转，电 压表的示数为3伏，小灯泡不亮。下列对故障的判断正确的是( )
A ．开关没接好
B ．灯座和灯泡接触不良
C ．电流表开路
D ．电压表短路 14、李小芳同学在物理实验室对串联电路电压规律进行实验探究时， 利用现有的器材按如下步骤进行了操作： (1)按图所示的电路图连接电路；
(2)闭合开关S ，用电压表测出L 1两端的电压；
(3)在测L 2两端的电压时，李小芳同学为了节省实验时间，采用以下方法：电压表所接 的B 接点不动，只断开A 接点，并改接到C 接点上； (4)测出AC 间的电压。对小芳同学以上实验操作评价是： ①在拆接电路时，开关应该____；
②小芳同学用上面的方法能否测出L 2两端的电压？为什么？____________________。
(5)方法改进后，测出AB 、BC 、AC 间的电压记录在表中，小芳同学依据本次实验数据可以得出的结论是：串联电路总电压____(选填“等于”或“不等于”)各用电器两端的电压之和。这个实验在设计方案上存在的不足之处是________________________。
15．如图所示的电路中，三个电表(电流表或电压表)分别接在a 、b 、c 处，当开关S 闭合时，电灯L 1、L 2均正常发光，a 、b 、c 处三个电表的示数分别为3、0.6和1.8(单位为A 或V)，则电灯L 1和L 2中通过的电流之比为__4∶1__。
16．如图所示，L 1、L 2、L 3三盏灯泡串联在10 V 的电路中。已知电压表V 1测得L 1、L 2两端电压是7 V ，电压表V 2测得L 2、L 3两端的电压是8 V ，则L 1、L 2、L 3两端的电压依次是__2__V 、__5__V 、__3__V 。
17．如图4－5－18所示的电路中，电源电压为4.5 V ，开关闭合后，电压表的示数为3 V ，则L 1两端的电压为__3__V ，灯L 2两端的电压为__1.5__V 。
18．小丽同学做物理实验时，对串联电路电流、电压规律进行了探究：
甲 乙 丙
(1)如图4－5－19甲，在连接电路时，开关必须__断开__；
(2)如图4－5－19乙是用电流表测电流时指针偏转的情况，发生该现象的原因是__电流表的正负接线柱接反(或使
U AB /V U BC /V U AC /V 3.1
1.4
4.45
用前未校零)__。
(3)如图4－5－19丙是用电压表测电压时指针偏转的情况，发生该现象的原因是__电压表量程选择太小__。
(4)小丽连好如图甲所示电路，闭合开关后，发现两灯都不亮，电压表有偏转，已知电路只有一处故障，则
(A)A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
表一表二
(5)排除故障后，分别测出A、B、C三点的电流，并记录在表一。在误差允许的范围内，可得出结论是__串联电路中电流处处相等__；
再分别测出AB、BC、AC间的电压并记录在表二。可得出结论是__在串联电路中，电路两端总电压等于各部分电路两端电压之和__；(6)再次仔细观察表二后，小丽发现U AB＝U BC，因此她得出结论：串联电路中各用电器两端电压都相等。她的结论有无普遍性呢？__无__(选填“有”或“无”)。为了验证该结论，她还应选用两个__不同__的灯泡，再次实验并记录(选填“相同”或“不同”)。
精品文档word文档可以编辑！谢谢下载！
电路、电流表、电压表经典练习题（含答案） 编辑整理：王老师 一、选择题 1．用电压表测灯L 1的电压，正确的电路图是（ ） 2．下图是直接用电压表测电灯L 2两端电压的电路图，其中正确的是（ ） 3．在如图所示的四个电路中，根据电压表的读数，能测得灯L 2两端的电压的电路图有（ ） A ．只有（1） B ．（1）和（2） C ．（1）（3）和（4） D ．（1）（2）（3）和（4） 4、在如图所示的电路中：（1）当接通开关S 后，电压表的示数表示（）． (2）当断开开关S 后，电压表的示数表示（ ）．A ．1L 两端电压 B ．2L 两端电压 C ．电源电压D ．1L 和2L 两端电压 第4题图 第5题图 5．要测量小灯泡1L 两端的电压，以下四个电路图中正确的是（ ）． 6．如图，当开关S 闭合时，电压表所测的电压是（ ）．A ．灯2L 的电压 B ．灯1L 的电压 C ．电源的电压 D ．灯1L 和2L 的电压 第6题图 第7题图 第8题图 第9题图 7．如下图所示，当开关断开时，因为电路中没有电流，但电压表示数不为零的是（ ）． 8．在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是 A ．一定是串联的 B ．一定是并联的 C ．串联、并联都有可能 D ．无法判断 9．仔细观察下面电路图，若开关S 由断开到闭合，电压表的示数变化情况为（ ） A ．不变 B ．增大 C ．减小 D ．无法确定 10．在两个灯泡串联的电路中，用三只电压表分别测各部分的电压，如图示电路.已知V 1、V 2、V 3 三个电压表测出的值分别是U 1、U 2、U 3，则它们的大小关系正确的是（ ）： A ．U 1=U 2 B ．U 1=U 2=U 3 C ．U 1+U 2=U 3 D ．U 1+U 2＞U 3

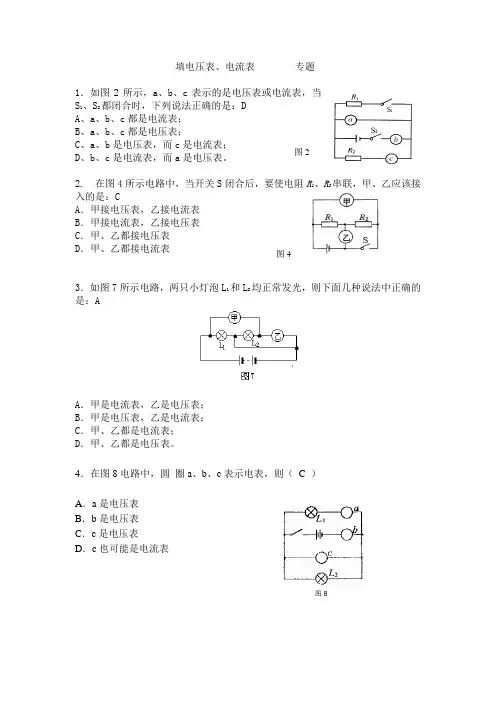

判断电流表、电压表的测量对象及电路的连接方式专题技能一、判断电路中的电表是电流表或电压表的一种方法 下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表 分析：我们知道，在正常使用情况下，电流表是串联在电路中，而电压表是并联在电路中的，若将电流表所在处换成一段导线，则原电路肯定不会出现短路；但若将电压表所在处换成一段空导线，则原电路必出现短路，因此，欲判定哪个电表，只要将该表所在处换成空导线，暂时用纸遮盖住其余表所在支路，通过看删减后的电路是否出现短路，便可使问题迎刃而解。 其遵循的规律是：删减后，能使电路出现短路的，则所要判定的那个电表便是电压表；不能使电路出现短路的，则所要判定的那个电表是电流表。 下面我们用上述方法判定图1所示电路中的电表，先判定甲表。将原电路删减为图1（a）所示（实际上，不必重新画图，只要将乙表所在支路遮盖住，把甲表的圆圈换成空导线即可。下同）。由图可知，此时R1与R2并联，电路没有出现短路，因此甲表是电流表；再判定乙表，将原电路删减为图1（b）所示，由图可以看出，R2被其下方导线短路，因此乙表是电压表。 教学实践表明，运用此种方法判定电表，所依据的的原理简单易懂，操作简便、快速。本文篇首中另外两图中的电表各为何表？请同学们按照上述方法自己判定。 （答案：图2中甲为电流表，乙为电压表；图3中甲为电压表，乙为电流表） 技能二、含有电表时判断用电器的连接方式的技巧：通常是把电压表先看成开路，可以从电路中先去掉；把电流表看作是一根导线。同时也把被短路的用电器去掉。
技能三、判断电压表的测量对象时，通常可以用“移线法”，即移动电压表的两个接线柱，观察它最终是并在哪个用电器两端，那么测的就是那个用电器两端的电压。但移线的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。 巩固练习 如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？ （1）串联时，A是，B是，C是。 （2）并联时，A是，B是，C是。 2、如图2所示的电路中，把圆圈所代表的电表填入其电路符号。 3 （1 （2 （3 （4）电压表测量V1测两端的电压。 （5）电压表测量V2测两端的电压。
九年级物理电流表和电压表测量练习题 1、下图中电压表测量谁的电压. 2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。○V测量两端的电压。 3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（） A．图 A B. 图 B C．图 C D．图 D 4、下列各图中测量L1电压的电路，正确的是（） 5、判断右图中所示电路的连接方式以及电表所测量的对象。 （1）灯泡L与滑动变阻器R的连接方式是。 （2）电流表A1测通过的电流。 （3）电流表A2测通过的电流。 （4）电压表测量V1测两端的电压。 （5）电压表测量V2测两端的电压。 6、请你根据如图所示电路，分别对下列四种情况下两灯的连接 方式，两灯的发光情况，电表的测量对象以及是否有短路现象 作出说明。 （1）闭合开关S1和S2，断开S3，则L1、L2的连接方式
是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。 （2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。 （4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。 7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。 8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。电压表V2测量两端的电压。 9、判断 （1）在开关断开时，请判断电流表和电压表所测的对象。 （2）在开关闭合时，请判断电流表和电压表所测的对象。 10、判断下列各图中电压表所测量的对象。 （1）如图1，电灯L1、L2是联，电流表A测通 过的电流。电压表V测量两端的电压。 （2）如图2，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。 （3）如图3，电灯L1、L2是联，电流表A测通过的电 流。电压表V1测量两端的电压，电压表V2测量两端的电压。 （4）、如图4，电灯L1、L2、L3是联，电流表A1测量通过 的电流，电流表A2测通过的电流，电流表A3测通过 的电流。 （5）、如图5，电灯L2、L3是联，然后再与L1 联。电流表A1测量通过的电流，电流表A2测通过的电流，电流表A3测通过的电流。
A. B. C. D. 断 路 法： 电流表要与所测的那部分电路串联，根据串联电路的特点（某处断开，所串联的每个部分都没有电流通过），因此我们首先可以把所要判断的电流表去掉，使该处形成断路；接着我们分析那一部分没有电流通过，则电流表就是测量这一部分的电流。 例题：如图2，试判断电流表分别测量哪些灯泡的电流。 分析：如图3，当断开A 3时，____断路，故A 3测的是______的电流； 如图4，当断开A 2时，____断路，故A 2测的是______的电流； 图2 图3
【练习3】如图5，三只电流表的读数分别为，这三个电流的大小 关系为（ ） A. B. C. D. 【练习4】画出灯泡L 1和灯L 2泡并联， 测干路电流； 测灯泡L 1的电流；开关S 接在干路上；开关 1 L 2 S 图1
如何判断电压表的测定对象【例题1】如图1所示，电压表测出的是（） A.R 1两端的电压 B. R 2 两端的电压 C.电源电压 D.无法确定 看罢此图，你可能已发现，此图中电压表的连法与课本上的有所不同。这是 一种“异形连接”。下面就针对此类“异形连接”电压表测量对象的判断介绍两种方法 一、滑移法 是把电压表两引线沿导线向用电器两端或向电源两端滑动（开关、电流表均可看做导线），看电压表是与哪部分并联，从而确定测量对象。 为方便起见，在图中标出相应的字母，如图1所示。电压表的左端引线a点处在R 1 和电源之间，不能再向其他地方滑动；电压表的右端引线b可沿导线滑过 开关S，再滑到c点。可见，电压表并接在a、c两点间，测的是R 1 两端的电压。 【练习1】在如图所示的电路中，电源的电压为4．5V，电压表V的示数为2．5V， 则L 2 两端的电压为（） A．0．5V B．2V C．2．5V D．7V 【练习2】如图所示，将开关S闭合后，电压表V 1、V 2 的示数分别是10V和4V， 则此时L 2 两端的电压为（） A．4V B．6 V C．10 V D．14V 二、节点法 但在复杂的电路中很多同学往往看不到电压表到底和哪一个用电器相并联，常常发生误判而出错。当这种现象出现时，只要找到电压表两个节点，然后看电流在这两个节点流过哪些用电器，此时电压表就测那部分用电器的电压。 【例题2】在如图所示的电路中，电源的电压时14V，当开关S闭合时，电压 表V 1的示数时10V ， ，电压表V 2 的示数是6V，则三只灯泡L 1 、L 2 、L 3 两端的电压 分别是多少？
关于电流表、电压表测量对象的确定 关于电流表：由于电流表必有串联在被测量电路中，而串联电路的特点是电流只有一条路径，必须先后通过各元件，因此判断电流表的测量对象，只要： ①看流进电流表电流是从哪些用电器中流出来的，这个电流表测量的就是这些用电器中的电流； ②看从电流表中流出的电流，流进哪些用电器，这个电流表测量的就是这些用电器中的电流。例题1：试判断右图中电流表分别测量哪些用电器中的电流? ［分析］：从图可以看出，流过A1的电流,从a点开始分流，分别流过 a R1、R2，所以A1测量的是R1、R2中的电流；再看从A2，流进的电流分别 是从R2和R3中流出的，所以A2测量的是R2和R3中的电流。 另外，可根据经验：凡是连接在干路中的电流表，测量的是整个 并联电路中的电流（即总电流）；凡是连接在某支路中的电流表，测量 的仅仅是它所在的那条支路中的电流。 例题2：试判断右图中电流表分别测量哪些用电器中的电流? ［分析］：从图可以看出A1接在干路中，所以它测量的是整个电路中 的电流，即总电流（流过L1和L2的电流）。 A2接在L2支路中，所以它测量的是L2中的电流。 对于电压表:由于它必须并联在被测量电路两端，根据并联电路的特点，电流从某处开始分流，然后到另一处汇合。所以判断电压表测量对象，可以这样考虑：先沿着电压表两端的连线，找到两个与其他用电器连接的点；再顺着电流的流向，看电流从哪个连接点开始分流（这个点可称为“分流点”），分别通过电压表和用电器，然后汇合到另一个点（这个点可称为“汇合点”），那么分流后与汇合前的电流流过的这二部份（电压表与相应的用电器）就是 并联关系，这个电压表测量的就是这二个点之间的所有用电器的电压。 [土办法]：正常电路中，看某电压表可以与哪些用电器（不包括电源、 电压表，但可以包括电流表）构成回路，那么，这个电压表测量的就是 那些用电器两端的电压；如果电压表只与电源（可以包括电流表）构成回路，那么这个电压表测量的就是电源电压。 非正常电路（电压表与用电器串联，总电流几乎为零）中，电压表测得的是电源电压。 例题3：如右所示，电压表测出的是（） A. R1两端的电压 B. R2两端的电压 C.电源电压 D. 无法确定 ［分析］：先沿着电压表两端的连线，找到两个与其他用电器连接的点a和b；再看电流从电源正极出来，到a点开始分流：一部份流过R1，另一部份流过电压表，这二部份电流到b点汇合，所以电压表与R1并联，电压表测量的是R1两端的电压。 例题4：试判断下图中的两个电压表分别测量的哪些用电器两端的电压? ［分析］：先考虑V1，沿着它的两端找到两个连接点c和d，再看电流从 正极流出，到d点开始分流：一部份流过电压表V1，另一部份流过L1、L2 到c点汇合，所以V1测量的是L1、L2两端的电压；再看V，沿着它的两端 找到两个连接点a和b，电流从a点开始分流，一部份流过V2，另一部份 流过L1到b点汇合，所以V2测量的是L1的电压。
如何判定电压表的测量对象 在串联电路中，用以下思路和方法可以做到快速准确无误地判断电压表测的是哪部分电路的电压： 1．把电压表看作电路的一条“支路”，找到电压表所连接的两点并作为为节点，此时整个电路呈“8（或日）”字型，三条“支路”都接在同样的两个节点上。 2．除电压表外，原电路被分成两部分，都看作与电压表并联， 情形一：其中一部分电路中有用电器与电源串着，另一部分只含有用电器。 情形二：其中一部分电路中只有电源，另一部分只含有用电器。 3．作出判断,对情形一电压表测的就是不含电源的那部分电路两端的电压。对情形二电压表测的同样也是不含电源的那部分电路两端的电压，但同时也就是电源的电压 练习题： 1、如图所示的电路中，符合电压表测灯L2两端电压的图是:（） 2、如图所示，电压表所测的是:（） A.电源电压; B.灯L1两端的电压; C.灯L2两端的电压; D.灯L1与L2两端的电压. 3、要直接测定灯泡L2的电压，在下列几种电路中正确的是:（）
4、如图所示，当开关闭合时用电压表能测出灯L1两端的电压的是 5、如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是 A．电压表不可能同时测得L1、L2两端的电压 B．S1和S2不能同时闭合，否则电路将短路 C．若S1和S2都断开，电压表示数为零 D．若在测得L1两端电压后，只需断开S1、闭合S2，就能直接测出L2两端的电压 6、如下图所示的电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2；若S1、S2同时闭合，电压表示数为U3。关于三个电压值的大小 关系正确的是 A． B． C． D． 7、在图甲的电路中，当闭合开关S后，电路正常工作。两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是: A.4.8 V ,1.2 V; B.6 V ,1.2 V; C.1.2 V ,6 V; D.1.2 V ,4.8 V. 8、在如图所示的电路中，当开关S闭合时，电压表的示数为 3V,的示数为6V,则电源电压为( )
电流表和电压表测量练习题 1、下图中电压表测量谁的电压 2、下列各图中测量L 1电压的电路，正确的是（ ） 3、判断右图中所示电路的连接方式以及电表所测量的对象。 （1 ）灯泡 L 与滑动变阻器R 的连接方式是
（2）电流表A 1测通过 的电流。 （3）电流表A 2测通过 的电流。 （4）电压表测量V 1测 两端的电压。 （5）电压表测量V 2测 两端的电压。 4、如图1，电灯L 1、L 2是 联，电流表A 1测量通过 的电流，电流表A 2测通过 的电流，电压表V 测量 两端的电压。 5、如图2，电灯L 1、L 2是 联，电流表A 测量通过 的电流，电压表V 1测量 两端的电压。电压表V 2 6、判断下列各图中电压表所测量的对象。 （1）如图1，电灯L 1、L 2是 联，电流表A 测通过 的电流。电压表V 测量 两端的电压。 （2）如图2，电灯L 1、L 2是 联，电流表A 测通过 的电流。电压表V 测量 两端的电压。 （3）如图3，电灯L 1、L 2是 联，电流表A 测通过 的电流。电压表V 1测量 两端的 图1 图1 图2
（4）、如图4，电灯L1、L2、L3是联，电流表A1测量通过的电流，电流表A2测通过的电流，电流表A3测通过的电流。 （5）、如图5，电灯L2、L3是联，然后再与L1联。电流表A1测量通过的电流，电流表A2测通过的电流，电流表A3测通过的电流。电压表V1测量两端的电压，电压表V2测量两端的电压。 图5 （6）如图6，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。（7）如图7，电灯L1、L2是联，电流表A测通过的电流。电压表V1测量两端的电压。电压表V2测量两端的电压。 （8）如图8，电阻R1、R2是联，电流表A1测通过的电流，电流表A2测通过的电流。电压表V1测量两端的电压，电压表V2测量两端的电压，电压表V测量两端的电压。 图6 3 L1 图8 图4
L2 V L1 A 电流表和电压表测量练习题 1、下图中电压表测量谁的电压 2、如下图所示，L1和L2是联，的a端是接线柱，b端是接线柱。测量________两端的电压。 3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（） A．图 A B. 图 B C．图 C D．图 D 第2题 4、下列各图中测量L1电压的电路，正确的是（） 9、判断下列各图中电压表所测量的对象。 （1）如图1，电灯L1、L2是联，电压表V1测量两端的电压,电压表V2测量两端的电压 （2）如图2，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。 A1 V A2 L1 L2 S V1V2 R1R2 P S A V a b P S A R V1 V2 L1 L2
V S A b a 1 V 2 S A A B C D （3）、如图4，电灯L 1、L 2、L 3是联，电流表A 1测量通过的电流，电流表A 2测通过的电流，电流表A 3测通过的电流。 10、用电流表测量灯泡L 1中的电流，下图中正确的是〔 〕 11、下列各图中，电路连接没有错误，电表 均有正常示数，请判定甲、乙各是电流表还是电压表。 12、如图2是某同学做实验时的电路图。闭合开关S 后，发现灯泡L 1、L 2均不亮， 电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（ ） A ．电源正极与a 之间断路 B ．a 、L 1、b 之间断路 C ．b 、L 2、c 之间断路 D ．c 与电源负极之间断路 13、如图3所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同 时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是 （ ） A ．电灯L 1断路 B ．电灯L 2断路 C ．电灯L 1短路 D ．电灯L 2短路 14、如图4所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，有一盏电灯突然不亮了，经检查发现电压表示数为零．电流表示数增大。如果电路只有一处故障，则故障可能是（ ） A ．电灯L 1断路 B ．电灯L 2断路 C ．电灯L 1短路 D ．电灯L 2短路 15、小明在做电学实验时，按下图5连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时 间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（ ） A ．灯Ｌ1短路B ．灯Ｌ2短路C ．灯Ｌ1断路D ．灯Ｌ2断路 16、如图6所示的电路中，a 、b 、c 、d 为四个接线柱，闭合开关S 后，灯L 不亮，若用电压表接在b 、d 间，闭合开关S ，电压表有明显示数；若将电流表接在b 、c 间，无论闭合还是断开开关S ，电流表都有明 显示数，且灯泡L 发光，则故障一定是（ ） A 、灯泡断路 B 、灯泡短路 C 、电阻R 短路 D 、电阻R 断路 图4 L 1 A 1 A 2 A 3 L 2 L 3
判断电流表、电压表的测量对象及电路的连接方式专题训练 1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电 表符号，在并联时，又该填入什么电表符号？ （1）串联时，A 是 ，B 是 ，C 是 。 （2）并联时，A 是 ，B 是 ，C 是 。 2、如图2所示的电路中，把圆圈所代表的电表填入其电路符号。 3、判断右图中所示电路的连接方式以及电表所测量的对象。 （1）灯泡L 与滑动变阻器R 的连接方式是 （2）电流表A 1测通过 的电流。 （3）电流表A 2测通过 的电流。 （4）电压表测量V 1测 两端的电压。（5）电压表测量V 2测 两端的电压。4表的测量对象以及是否有短路现象作出说明。 1.闭合开关S 1和S 2，断开S 3，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。 2.闭合开关S 3，断开S 1和S 2，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。 3.闭合开关S 2和S 3，断开S 1，则L 1是 路 ，L 2是 路，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。 4.闭合开关S 1、S 2和S 3，则电路是 ，发光情况是L 1 ，L 2 ，电流表的示数是
5、判断下列各图中电压表所测量的对象。 （1）如图1，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。 （2）如图2，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。 （3）如图3，电灯L1、L2A测通过的电流。电压表V1测量两端的电压，电压表V2测量两端的电压。 （4）如图4，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。 （5）如图5，电灯L1、L2是联，电流表A测通过的电流。电压表V1测量两端的电压。电压表V2测量两端的电压。 （6）如图6，电阻R1、R2是联，电流表A1测通过的电流，电流表A2测通过的电流。电压表V1测量两端的电压，电压表V2测量两端的电压，电压表V测量两端的电压。 拓展提高 1、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表 A2测通过的电流，电压表V测量两端的电压。 2、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表 V1测量两端的电压。电压表V2测量两端 图2 图4 3 L1 图5 图6 图1
如何判断电流表电压表的测量对象 在复杂的电路中，不易判断电流表、电压表的测量对象，如下归纳几种简易方法。 1、将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的是这些用电器的电流。 例1 如图1，试判断电流表分别测量哪些灯泡的电流。 例2 如图2所示的电路，当开关闭合时，电流表的示数分别为和，则通过灯的电流分别为多少？ 2、电压表测量对象的判断介绍两种方法，滑移法和去源法 滑移法：为方便起见，在图中标出相应的字母，如图1所示。电压表的左端引线a点处在R1和电源之间，不能再向其他地方滑动；电压表的右端引线b可沿导线滑过开关S，再滑到c点。可见，电压表并接在a、c两点间，测的是R1两端的电压。 去源法：将电源去掉，原电路将变成图2的形式，很容易看出：电压表只与电阻R1组成闭合回路，它测的是R1两端的电压。 例1：如图1所示，电压表测出的是（） A. R1两端的电压 B. R2两端的电压 C. 电源电压 D. 无法确定
3、判断电路中的电表是电流表或电压表的方法 下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表 其遵循的规律是： (1) 通常删减电表后（即去表法），能使电路出现短路的，则所要判定的那个电表便是电压表；不能使电路出现短路的，则所要判定的那个电表是电流表。 (2)通常是把电压表先看成开路，可以从电路中先去掉；把电流表看作是一根导线。同时也把被短路的用电器去掉。 (3)通常可以用“移线法”，即移动电压表的两个接线柱，观察它最终是并在哪个用电器两端，那么测的就是那个用电器两端的电压。但移线的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。 例1 如图4所示，电源电压保持不变，闭合开关S后，甲、乙两表都是电压表时，两表示数之比为；当开关S断开后，把甲、乙两表都改为电流表时，两表示数之比为（） A. 2：1 B. 3：1 C. 4：1 D. 1：3 4、用去表法分析电路中滑动变阻器的滑片移动时电流表电压表示数如何变化 需明确各电表的测量对象，分析电路中的总电阻变化情况，最后根据电源电压不变，由欧姆定律判断出总电流的变化情况。再综合运用串并联电路特点判断电流表和电压表示数的变化情况。 例1如上图1所示，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向上移动时，下列判断正确的是（） A. 三只电表的示数都变大 B. 三只电表的示数都变小 C. 电表A1的示数变小，电表V、A2的示数都不变 D. 电表A1、A2的示数都变小，电表V的示数不变
记住： 1、电路中，电压表可以去掉，电流表相当于导线，任何情况都通用。物理 就可以轻松解决 2、串并联电路中电压，电流的特点要熟记。串联 --电流处处相等，并联--各支路电压 相等 技能一、判断电路中的电表是电流表或电压表的一种方法 下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、 压表 分析：我们知道，在正常使用情况下，电流表是串联在电路中，而电压表是并联在电 路中的，若将电流表所在处换成一段导线， 则原电路肯定不会出现短路； 但若将电压表所在 处换成一段空导线， 则原电路必出现短路，因此， 欲判定哪个电表，只要将该表所在处换成 空导线，暂时用纸遮盖住其余表所在支路， 通过看删减后的电路是否出现短路， 便可使问题 迎刃而解。 其遵循的规律是：删减后，能使电路出现短路的，则所要判定的那个电表便是电压表； 不能使电路出现短路的，则所要判定的那个电表是电流表。 下面我们用上述方法判定图 1所示电路中的电表，先判定甲表。将原电路删减为图 （a ）所示（实际上，不必重新画图，只要将乙表所在支路遮盖住，把甲表的圆圈换成空导 线即可。下同）。由图可知，此时 R i 与R 2并联，电路没有出现短路，因此甲表是电流表； 再判定乙表，将原电路删减为图 1（ b ）所示，由图可以看出， R 2被其下方导线短路，因此 乙表是电压表。 Si (a) （答案：图 练习 1、（ 06福州）图6所示电路中，当开关 的是（） A. 甲接电压表，乙接电流表 B. 甲接电流表，乙接电压表 C. 甲、乙都接电压表 D. 甲、乙都接电流表 乙各是电流表还是电 2中甲为电流表，乙为电压表；图 3中甲为电压表，乙为电流表 S 闭合后，要使电阻 R 、R a 串联，甲、乙应该接入 乙 图 J ￡2
电压表测量对象判断专 题练习 集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
电压表测量对象判断专题练习 探究电压，电流和电阻的关系专题练习 1.孙晓同学用下图所示的电路探究导体中电流跟导体电阻的关系，他先后将5Ω、15Ω和 25Ω的定值电阻接入电路A，B两点问，闭合开关s，读出电流表的示数（如下表）． 电阻R/Ω51525 电流I/A0.60.50.2 由实验数据可以看出电流I与电阻R并不成反比，问： （1）该实验中选错了什么器材？请你说出应换用的器材； （2）为保证实验正确进行，还需要什么仪器？应接在什么位置？ （3）重新按正确的方式连接电路后，得到的数据如下表所示： 电阻R/Ω51015 电流I/A 1.20.60.4 （4）由表中数据可知加在导体两端的电压是_____V，实验中先用15Ω的定值电阻进行实验，再换用10Ω的定值电阻时，某同学没有改变滑片的位置，合上开关后，电压表的示数将_____(选填“变大、不变、变小”)，此时应调节滑片使滑动变阻器的阻值 _____(选填“变大、不变、变小”)，直到_____． （5）请用描点法在坐标系上画出电流随电阻R变化的图象．分析表中的数据或图象，你能得出什么探究结论_____． 2.在研究通过导体的电流与两端电压关系的活动中，同学们进行了如下实验探究． 3.【实验步骤】
4.①按图甲所示电路图连接好电路； 5.②闭合开关，改变滑动变阻器滑片P的位置，读出电压表和电流表的示数，并记录数 据； 6.③对数据进行处理，并绘制成如图乙所示的图象 7.实验时要增大定值电阻两端的电压，滑动变阻器滑片P应向（选填“左”或“右”)移 动． 【实验结论】根据图象，可以得到的结论是___________________________． 【实验反思】某小组的同学在处理数据时发现，电压与电流的比值恰好等于R的阻值，这是一种巧合吗？于是同学想利用其他小组的实验数据来进一步论证，并提出了以下两种收集数据的方案； 方案一：收集电阻值均为10Ω的几个小组的数据； 方案二：收集电阻值不同的几个小组的数据． 你认为方案____更合理．
用电压表和电流表测电阻实验报告（人教版） 1、实验目的：_______________________________________________________ 2、实验器材：__________、__________、__________、__________、__________、 __________、_________________。 3、实验电路图：(如右图所示) 4、实验原理：______________________ 5、实验注意事项： 压表都应处于最大量程，滑动变阻器的电阻处于电阻最大的状态，开关应断开。 ②连接完毕，能够试触一下，闭合开关，如发现指针摆动过大，指针反向偏转等情况，应立即断开电源，避免损坏电表。 ③用滑动变阻器改变电路中电流时，电表的量程要恰当，选择电表的量程过大，指针偏转过小，会影响读数的精确度，电表每次的读数相差要尽量大些，以减小实验误差。 ④数据处理可采用计算法，即根据每一组的电压和电流强度值，根据R U I 计算电阻 值，再取平均值。 6、实验步骤： A．按电路图连接线，此时电键应处于断开状态，且让滑动变阻器，处于最大电阻值。 B．估算或用试触确定所选伏特表和安培表量程是否恰当，若不当，则调整。 C．检查电路无误后，接通电路，开始实验。 D．闭合开关，观察和记录安培表，伏特表的示数填入下面表格中（或自己设计表格）。 E．改变滑动变阻器滑动片的位置，重复步骤D，并根据欧姆定律计算出三次测量的 平均值。 数据 次数 U（伏）I（安）Rx(欧) Rx的平均值(欧) 1 2 3 （3）计算出Rx的三次阻值，求出Rx的平均值。Rx=(Rx1+Rx2+Rx3)/3 7、实验结果：Rx=(R1+R2+R3)/3＝_______________________=________欧姆 8、整理器材：实验完毕要整理好仪器。 ☆☆☆(实验要求：积极动手，按要求操作，记录数据、计算结果要实事求是。实 验完毕后，将导线取下捆成一捆，并将仪器排放整齐。) ☆☆☆ 1.★串联、并联电路的特点： 在使用欧姆定律对电路实行判定和计算时必须要充分利用串联，并联电路的特点。 1、串联电路的特点： ⑴在串联电路中，电流强度处处相等 用公式写出为I总＝I1＝I2＝I3＝…… ⑵在串联电路中，总电压等于各段电压之和
高中物理电流表和电压表的估读方法在高中物理电学实验中，测量时要按照有效数字的规则来读数。而测量仪器的读数规则为：测量误差出现在哪一位，读数就相应读到哪一位，在中学阶段一般可根据测量仪器的最小分度来确定读数误差出现的位置，具体如下： 一、最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读。 如量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一，估读值为0.0N(N可能为0、1、2、3、4、5、6、7、8、9)。 二、最小分度是“2”或“5”的仪器，测量误差出现在同一位上，采用半格估读法（即同一位分别按二分之一或五分之一估读）。 如量程为0.6 A的电流表，其最小分度为0.02 A, 如果估读到最小分度的十分之一，估读值为0.002、0.004、0.006、0.008、0.01、0.012、0.014、0.016、0.018，误差有半数与最小分度同位，所以读数要估读到最小分度即可（不足最小分度半格的略去，等于或超过最小分度半格的要按半格读出），因此最后读数如果以安培为单位，小数点后面有两位，尾数只可能为0、1、2、3、4、5、6、7、8、9。 如量程为15 V的电压表，其最小分度为0.5 V, 如果估读到最小分度的十分之一，估读值为0.05、0.10、0.15、0.20、0.25、0.30、0.35、0.40、0.45，误差有绝大部分与最小分度同位，所以读数要估读到最小分度（将最小分度5等分仍不足半等分的略去，等于或超过半等分的算一个等分）。因此最后读数如果以伏特为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9。
电压表电流表的测量对象判断 1.串并联电路识别 【方法总结】 Ⅰ定义法： 用电器逐个顺次连接的是串联电路. 用电器并列连接的是并联电路. Ⅱ电流法：(常用) 电流从电源正极出发，经过各个用电器回到电源负极,途中不分流,只有一条电流路径的是串联电路. 电流从电源正极出发,在某处分为几条支路,每条支路上有用电器,最后汇合回到负极的是并联电路. Ⅲ拆除法： 拆除任意一个用电器，其他用电器都停止工作的是串联电路;拆除任意一个或者几个用电器，不会影响其他用电器的是并联电路. (2019湖南衡阳)(双选)如图所示,下列说法正确的是?( ) A.闭合S2,断开S1、S3,灯L1、L2串联 B.闭合S1、S3,断开S2,灯L1、L2串联 C.闭合S2、S3,断开S1,只有灯L1亮 D.闭合S1、S2,断开S3,只有灯L1亮
(2019重庆B卷)关于如图电路的判断,正确的是?( ) A.只闭合开关S1时,灯泡L1、L3并联 B.B.只闭合开关S2时,灯泡L2、L3并联 C.只闭合开关S2、S3时,灯泡L2、L3串联 D.闭合所有开关时,灯泡L1、L2并联,L3短路 2.电压表电流表测量对象的判断 【方法总结】 Ⅰ电流表测量对象的判断： 1.电流流向法 看否只有某一个用电器的电流流过了电流表,则电流表测的就是这个用电器的电流。若所有的电器的电流都流过电流表,则电流表测的就是所有用电器的总电流。 2.断路法： 电流表要与所测的那部分电路串联，根据串联电路的特点（某处断开，所串联的每个部分都没有电流通过），因此我们首先可以把所要判断的电流表去掉，使该处形成断路；接着我们分析那一部分没有电流通过，则电流表就是测量这一部分的电流。 Ⅱ电压表测量对象的判断： 1.对于简单电路,判断电压表测量对象的方法： 看电压表并联在哪一部分电路两端,测量的就是那一部分电路的电压。 2.对于复杂电路,常用“滑移法”判断：把电压表两引线沿导线向用电器两端或向电源两端滑动，滑动的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够滑过去，而用电器、电压表、电源、电阻等就不能够滑动过去。看电压表是与哪部分并联，从而确定测量对象 3.快速判断电压表测量对象的判断：去源法。
三、电压表测量对象的识别： 1.如图所示，请判断下图中电压表的测量对象：甲，乙． 2.在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电灯L1和L2两端的电压分别为：（）A.4.8V，1.2V； B.6V，1.2V； C.1.2V，6V； D.1.2V，4.8V. 3.如图所示电路中，S闭合时，电压表的示数为 4.5V。若S断开时，电压表的示数为3V， 则这时灯L1及L2两端的电压分别为（） A、4.5V、3V B、3V、4.5V C、3V、1.5V D. 3V、7.5V 四、电路识别： 1.如图所示，当开关S闭合后，下列说法正确的是（） A．灯L1与灯L2是串联，且灯L1被短路 B．电压表可测出灯L1两端的电压 C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流 2.如图（3）所示电路，电源电压恒为3V，电路中各元件连接正确且均完好，导线连 接牢固且电流表、电压表接入量程合理，R1、R2为定值电阻，则下列说法正确的是（） A. 当S1、S2都闭合时，V 示数为零，A 示数为零 B. 当S1、S2都闭合时，V 示数为3V，A 有示数 C. 当S1闭合S2断开时，V 示数为3V，A 有示数 D. 当S1断开S2闭合时，V 示数为零，A 示数为零 3.俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇 各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三 个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正 确的是（） A．U1=U2=U3 B．I1=I2+I3C．U1+U2=U3 D．以上都不正确 4.如图所示，与实物图一致的电路图是（）
电流表和电压表的估读方法 认识电表：（以实验室学生用表为例） 1、电流表：图1，学生实验中用的直流电流表的量程为0~0.6A ~ 3A ，内阻一般在1Ω 以下。（毫安表的内阻一般在几欧~几十欧）。 2、电压表：图2，学生实验中用的直流电压表的量程为0~3V~15V ，两个量程的内阻一般分别为3k Ω 和15k Ω 。 一、常用估读方法： 1、量程为3 V 和3 A 的电压表和电流表，其最小分度值为0.1 V 和0.1 A, 为1分度表，读数要估读到最小分度值的十分之一.若无估读，则在精度的下一位补“0” ，因此最后读数如果以V (A)为单位，小数点后面有两位，尾数可能为0、1、 2、 3、 4、 5、 6、 7、 8、9. 2、量程为0.6 A 的电流表，其最小分度值为0.02 A, 为2分度表，读数要估读到最小分度值的二 分之一（半格估读）.因此最后读数如果以A 为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9. 有效数字的末位就是精度的同一位（含估读数）， 若无估读不需补“0”。若用0~0.6A 量程，其精度为0.02A ，说明测量时只能准确到0.02A ，不可能准确到0.01A ，因此误差出现在安培的百分位（0.01A ），读数只能读到以A 为单位的百分位，以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分。 图1 05 10 图2
3、量程为15 V 的电压表，其最小分度值 为0.5 V, 为5分度表， 读数要估读到最 小分度值的五分之一.因此最后读数如果以V 为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为0.5V ／格，虽能准确读到0.5V ，但误差仍出现在最小分度 值的同一数位上，即以V 为单位的十分位。其估读法则是：将最小分度分为五等分, 即为0.1V 。 二、半格估读法： 实验所用电流表和电压表精度并不高，可采用1/2估读，或称半格估读，只将最小分度值分为2等份作估读。 例如： 1、若是0~0.6A 档，最小分度值为0.02A ， 半格为0.01A ，图中读数应为 0.35A 若是0~3A 档，最小分度值为0.1A ， 半格为0.05A ，图中读数应为 1.75 A 2、若是0~3V 档，最小分度值为0.1V ， 半格为0.05V ，图中读数应为 2.25V 若是0~15V 档，最小分度值为 0.5V ， 半格为0.25V ，通常可估读为0.2V 或0.3V （因有效数字出现在以V 为单位的十分位上）图中读数应为 11. 2V 或11.3V 注：除电流表和电压表外，实验用的弹簧测力计、酒精温度计通常也采用上述方法。 7.3V
怎样判断电流表的测量对象 在复杂的电路中，不易判断电流表的测量对象。这里教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。 1. 断开电流表，用电器因断路不能工作 例1 如图1，试判断电流表分别测量哪些灯泡的电流。 分析当断开A 3时，L 3 断路，故A 3 测的是L 3 的电流。 当断开A 2时，L 2 、L 3 均断路，故A 2 测的是L 2 、L 3 并联的总电流。 当断开A 1时，L 1 、L 2 、L 3 全都断路，故A 1 测的是L 1 、L 2 、L 3 三灯并联的总电流。 2. 断开电流表，用电器因短路不能工作 例2 如图2所示的电路，当开关闭合时，电流表的示数分别为和，则通过灯的电流分别为多少？ 分析首先判断出三个灯泡是并联的，再依次断开各电流表判断其所测电流。 当断开A 1时，三灯断路，故A 1 测的是三灯并联的总电流。 当断开A 2时，如图3，L 1 、L 2 被短路，故A 2 测的是L 1 、L 2 两灯并联的电流。
当断开A 3时，如图4，L 2 、L 3 被短路，故A 3 测的是L 2 、L 3 两灯并联的电流。 所以 解得 练习 1. 如图5，三只电流表的读数分别为，这三个电流的大小关系为（） A. B. C. D. 2. 如图6所示，流过灯泡L 1的电流为I 1 ，流过灯泡L 2 的电流为I 2 ，电流表的读数为I 3 ，则三个 电流的关系是（） A. B. C. D.
答案：1. （C）。 2. （C）。 电表示数怎样变化 当电路中滑动变阻器的滑片移动（或电键断开、闭合）时，怎样判断电路中的电流表、电压表的示数变化情况？这类问题不要求进行复杂的运算，一般按照以下步骤分析： （1）明确电路的连接方式。 可用“去表法”：将电流表看作一根导线，将电压表从电路中去掉，这样可以简化电路，容易弄清电路各元件的连接情况。 （2）明确各电表的测量对象。 （3）分析电路中的总电阻变化情况。 （4）根据电源电压不变，由欧姆定律判断出总电流的变化情况。再综合运用串并联电路特点判断电流表和电压表示数的变化情况。 例1 如图1所示的电路，滑动变阻器的滑片P向右移动的过程中，电流表和电压表的变化情况是（） A. 电流表示数变小，电压表示数变大 B. 电流表、电压表示数都变大 C. 电流表示数变大，电压表示数变小 D. 电流表、电压表示数都变小（03年甘肃） 分析首先用“去表法”分析电路的连接情况，知滑动变阻器和灯泡串联。易看出电流表测量串联电路的电流，电压表测量滑动变阻器的电压。
怎样判断电流表的测量对象 华继干 在复杂的电路中，不易判断电流表的测量对象。这里教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。 1. 断开电流表，用电器因断路不能工作 例1 如图1，试判断电流表321A A A 、、分别测量哪些灯泡的电流。 分析 当断开A 3时，L 3断路，故A 3测的是L 3的电流。 当断开A 2时，L 2、L 3均断路，故A 2测的是L 2、L 3并联的总电流。 当断开A 1时，L 1、L 2、L 3全都断路，故A 1测的是L 1、L 2、L 3三灯并联的总电流。 2. 断开电流表，用电器因短路不能工作 例2 如图2所示的电路，当开关闭合时，电流表321A A A 、、的示数分别为A A 6.02.1、 和A 9.0，则通过灯321L L L 、、的电流分别为多少？ 分析 首先判断出321L L L 、、三个灯泡是并联的，再依次断开各电流表判断其所测电流。 当断开A 1时，三灯断路，故A 1测的是三灯并联的总电流。 当断开A 2时，如图3，L 1、L 2被短路，故A 2测的是L 1、L 2两灯并联的电流。 当断开A 3时，如图4，L 2、L 3被短路，故A 3测的是L 2、L 3两灯并联的电流。 所以A I I I 2.1321=++ A I I A I I 9.06.03221=+=+， 解得A I A I A I 6.03.03.0321===，，
练习 1. 如图5，三只电流表的读数分别为321I I I 、、，这三个电流的大小关系为（ ） A. 321I I I == B. 321I I I >> C. 321I I I +> D. 321I I I += 2. 如图6所示，流过灯泡L 1的电流为I 1，流过灯泡L 2的电流为I 2，电流表的读数为I 3，则三个电流的关系是（ ） A. 213I I I +=； B.321I I I += ； C. 0231==I I I ，； D. 0321==I I I ， 答案：1. （C ）。 2. （C ）。 判断电压表的方法： 第一步：要先看电压表是否测电源电压， 方法：从电压表一端开始沿着电路的有电流的线路朝电源划线再从电源回到此电压表的另一端，如此回形成一个回路，如果你能找到一条回路，且这个回路中只有电源和此电压表（只能有一个电压表，但如果有闭合的开关和电流表则没有问题，因为闭合的开关和电流表在电路中可当成是导线），此电压表是测电源电压的；如果你找到的电压表与电源的回路中有用电器或者电阻，则此电压表不是测电源电压，而且也不是测此回路中的用电器或电阻的。 第二步：当你确定此电压表不是测电源电压时，就要用类似的方法看看它是哪个电阻的电压。 方法：从电压表一端开始沿着电路的有电流的线路朝你想要判断的那个电阻划线再从那个电阻的另一端回到此电压表的另一端，如果你能找到一条回路，且这个回路中只有某个（或某几个）用电器和此电压表（只能有一个电压表，但如果有闭合的开关和电流表则没有问题，因为闭合的开关和电流表在电路中可当成是导线），则此电压表是测上述
