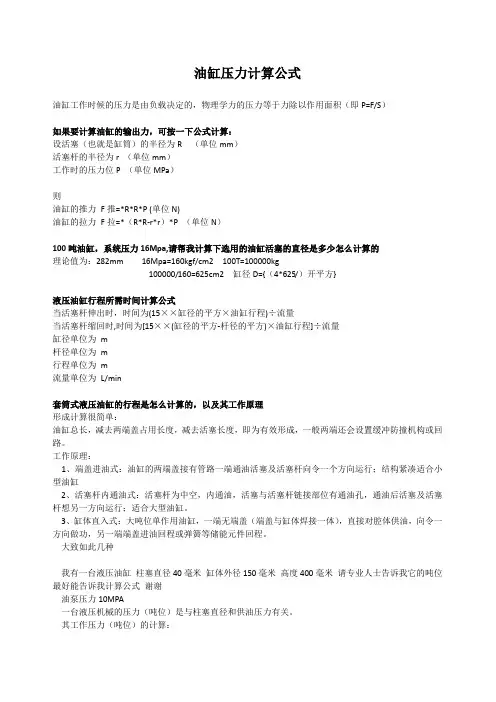

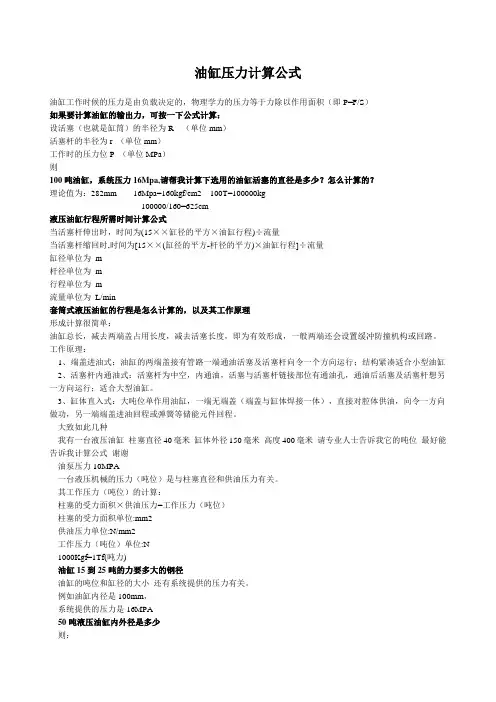

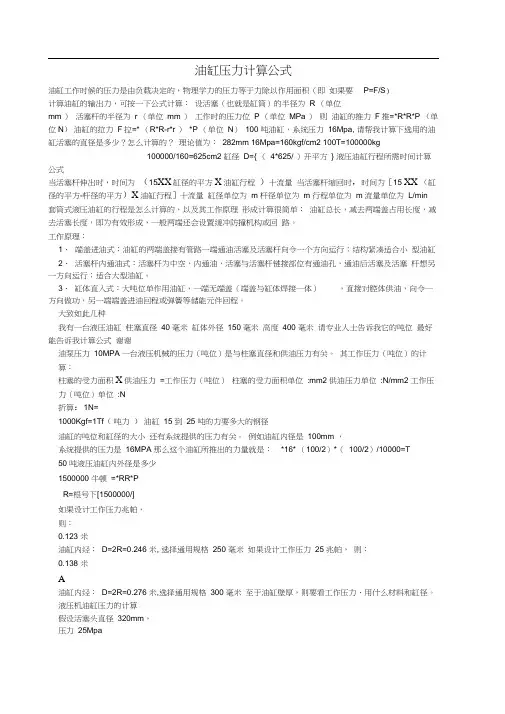

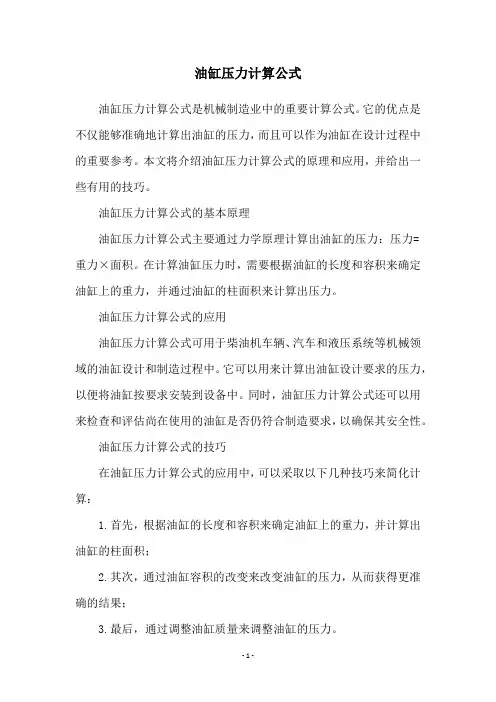

油缸压力计算公式
油缸工作时候的压力是由负载决定的，物理学力的压力等于力除以作用面积（即P=F/S）
如果要计算油缸的输出力，可按一下公式计算：
设活塞（也就是缸筒）的半径为R （单位mm）
活塞杆的半径为r （单位mm）
工作时的压力位P （单位MPa）
则
油缸的推力 F推=3.14*R*R*P (单位N)
油缸的拉力 F拉=3.14*（R*R-r*r）*P （单位N）
100吨油缸，系统压力16Mpa,请帮我计算下选用的油缸活塞的直径是多少？怎么计算的？
理论值为：282mm 16Mpa=160kgf/cm2 100T=100000kg
100000/160=625cm2 缸径D={（4*625/3.1415926）开平方}
液压油缸行程所需时间计算公式
当活塞杆伸出时，时间为(15×3.14×缸径的平方×油缸行程)÷流量
当活塞杆缩回时,时间为[15×3.14×(缸径的平方-杆径的平方)×油缸行程]÷流量
缸径单位为 m
杆径单位为 m
行程单位为 m
流量单位为 L/min
套筒式液压油缸的行程是怎么计算的，以及其工作原理
形成计算很简单：
油缸总长，减去两端盖占用长度，减去活塞长度，即为有效形成，一般两端还会设置缓冲防撞机构或回路。
工作原理：
1、端盖进油式：油缸的两端盖接有管路一端通油活塞及活塞杆向令一个方向运行；结构紧凑适合小型油缸
2、活塞杆内通油式：活塞杆为中空，内通油，活塞与活塞杆链接部位有通油孔，通油后活塞及活塞杆想另一方向运行；适合大型油缸。
3、缸体直入式：大吨位单作用油缸，一端无端盖（端盖与缸体焊接一体），直接对腔体供油，向令一方向做功，另一端端盖进油回程或弹簧等储能元件回程。
大致如此几种
我有一台液压油缸柱塞直径40毫米缸体外径150毫米高度400毫米请专业人士告诉我它的吨位最好能告诉我计算公式谢谢
油泵压力10MPA
一台液压机械的压力（吨位）是与柱塞直径和供油压力有关。
其工作压力（吨位）的计算：
柱塞的受力面积×供油压力=工作压力（吨位）
柱塞的受力面积单位:mm2
供油压力单位:N/mm2
工作压力（吨位）单位:N
折算:1N=0.101972Kgf
1000Kgf=1Tf(吨力)
油缸15到25吨的力要多大的钢径
油缸的吨位和缸径的大小还有系统提供的压力有关。
例如油缸内径是100mm，
系统提供的压力是16MPA
那么这个油缸所推出的力量就是：3.14*16*（100/2）*（100/2）/10000=T
50吨液压油缸内外径是多少
1500000牛顿=3.14*RR*P
R=根号下[1500000/(3.14P)]
如果设计工作压力31.5兆帕，
则：
R=根号下[1500000/(3.14*31500000)]=0.123米
油缸内经：D=2R=0.246米,
选择通用规格250毫米
如果设计工作压力25兆帕，
则：
R=根号下[1500000/(3.14*25000000)]=0.138米
0.138∧2=?/(3.14*25000000)
?= 0.019044*(3.14*25000000)
油缸内经：D=2R=0.276米,选择通用规格300毫米
至于油缸壁厚，则要看工作压力、用什么材料和缸径。
液压机油缸压力的计算
假设活塞头直径320mm，
压力25Mpa
求油缸吨位，
我知道F=P*A
但是单位我换算不熟练。
有两种方法求，一种是把25MPa换成250公斤/平方厘米，再把什么什么换算。另一种是用牛，压力还是用25MPa*3.14*160*160算完之后除以1000. 我都迷糊了。谁能帮我仔细讲解一下，主要是单位换算
最佳答案
16*16*3.1416*250=201000公斤=201吨。
250公斤/平方厘米所以所有单位要统一到厘米上。
320毫米=32厘米，
计算出来就是公斤。知道其中一个的单位，其他的都要统一度量衡啊，应用题中最基础的基础。
采用国际单位即可：
直径变化为米，
压强为pa，
压力牛顿（N）：
D=0.32M
A=3.14*D^2/4=0.0804(平方米)
压强＝25*10^6
压力＝0.0804*25*10^6=2010000(牛顿)＝201吨
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
