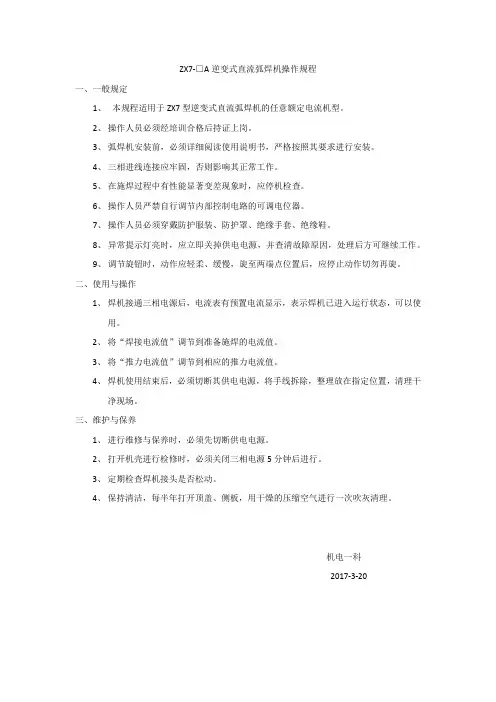

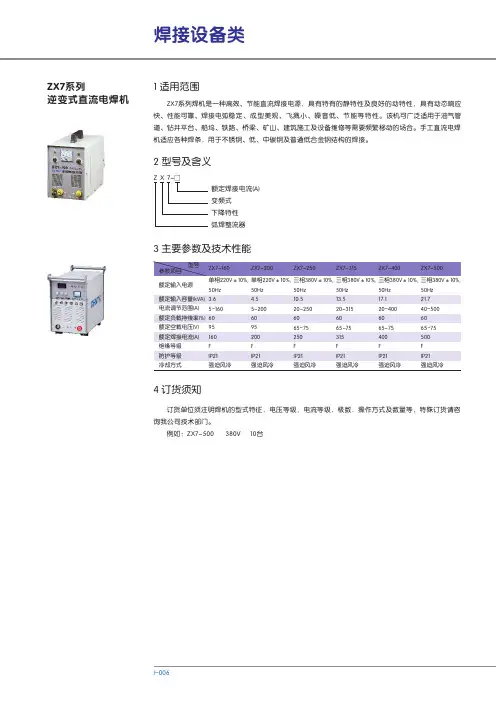

ZX7-□A逆变式直流弧焊机操作规程
一、一般规定
1、本规程适用于ZX7型逆变式直流弧焊机的任意额定电流机型。
2、操作人员必须经培训合格后持证上岗。
弧焊机安装前，必须详细阅读使用说明书，严格按照其要求进行安装。
三相进线连接应牢固，否则影响其正常工作。
在施焊过程中有性能显著变差现象时，应停机检查。
操作人员严禁自行调节内部控制电路的可调电位器。
操作人员必须穿戴防护服装、防护罩、绝缘手套、绝缘鞋。
异常提示灯亮时，应立即关掉供电电源，并查清故障原因，处理后方可继续工作。
调节旋钮时，动作应轻柔、缓慢，旋至两端点位置后，应停止动作切勿再旋。
使用与操作
焊机接通三相电源后，电流表有预置电流显示，表示焊机已进入运行状态，可以使用。
将“焊接电流值”调节到准备施焊的电流值。
将“推力电流值”调节到相应的推力电流值。
焊机使用结束后，必须切断其供电电源，将手线拆除，整理放在指定位置，清理干净现场。
维护与保养
进行维修与保养时，必须先切断供电电源。
打开机壳进行检修时，必须关闭三相电源5分钟后进行。
定期检查焊机接头是否松动。
保持清洁，每半年打开顶盖、侧板，用干燥的压缩空气进行一次吹灰清理。
机电一科
2017-3-20
