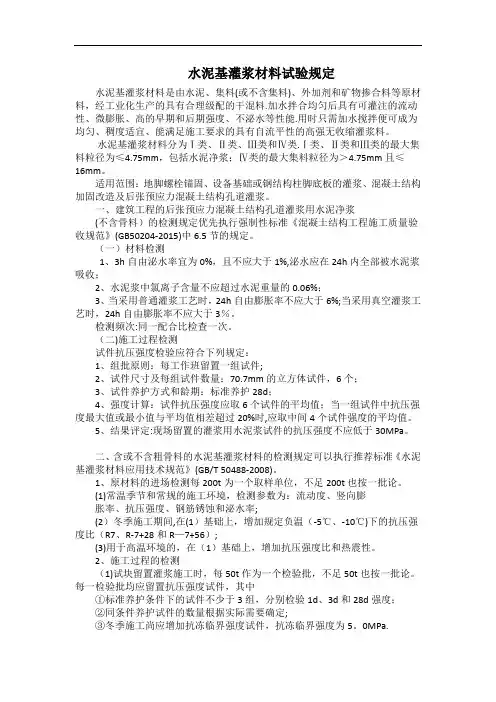

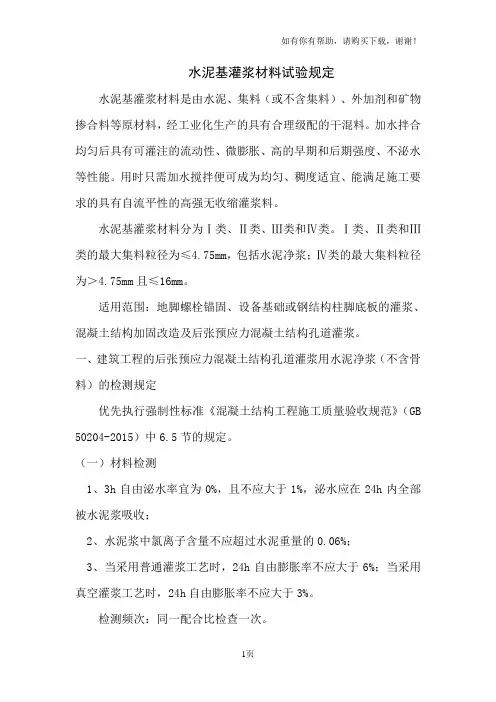

水泥基灌浆材料试验规定
水泥基灌浆材料是由水泥、集料（或不含集料）、外加剂和矿物掺合料等原材料，经工业化生产的具有合理级配的干混料。加水拌合均匀后具有可灌注的流动性、微膨胀、高的早期和后期强度、不泌水等性能。用时只需加水搅拌便可成为均匀、稠度适宜、能满足施工要求的具有自流平性的高强无收缩灌浆料。
水泥基灌浆材料分为Ⅰ类、Ⅱ类、Ⅲ类和Ⅳ类。Ⅰ类、Ⅱ类和Ⅲ类的最大集料粒径为≤4.75mm，包括水泥净浆；Ⅳ类的最大集料粒径为＞4.75mm且≤16mm。
适用范围：地脚螺栓锚固、设备基础或钢结构柱脚底板的灌浆、混凝土结构加固改造及后张预应力混凝土结构孔道灌浆。
一、建筑工程的后张预应力混凝土结构孔道灌浆用水泥净浆（不含骨料）的检测规定
优先执行强制性标准《混凝土结构工程施工质量验收规范》（GB 50204-2015）中6.5节的规定。
（一）材料检测
1、3h自由泌水率宜为0%，且不应大于1%，泌水应在24h内全部被水泥浆吸收；
2、水泥浆中氯离子含量不应超过水泥重量的0.06%；
3、当采用普通灌浆工艺时，24h自由膨胀率不应大于6%；当采用真空灌浆工艺时，24h自由膨胀率不应大于3%。
检测频次：同一配合比检查一次。
（二）施工过程检测
试件抗压强度检验应符合下列规定：
1、组批原则：每工作班留置一组试件；
2、试件尺寸及每组试件数量：70.7mm的立方体试件，6个；
3、试件养护方式和龄期：标准养护28d；
4、强度计算：试件抗压强度应取6个试件的平均值；当一组试件中抗压强度最大值或最小值与平均值相差超过20%时，应取中间4个试件强度的平均值。
5、结果评定：现场留置的灌浆用水泥浆试件的抗压强度不应低于30MPa。
二、含或不含粗骨料的水泥基灌浆材料的检测规定
可以执行推荐标准《水泥基灌浆材料应用技术规范》（GB/T 50488-2008）。
1、原材料的进场检测
每200t为一个取样单位，不足200t也按一批论。
（1）常温季节和常规的施工环境，检测参数为：流动度、竖向膨胀率、抗压强度、钢筋锈蚀和泌水率；
（2）冬季施工期间，在（1）基础上，增加规定负温（-5℃、-10℃）下的抗压强度比（R7、R-7+28和R-7+56）；
（3）用于高温环境的，在（1）基础上，增加抗压强度比和热震性。
2、施工过程的检测
（1）试块留置
灌浆施工时，每50t作为一个检验批，不足50t也按一批论。每一检验批均应留置抗压强度试件，其中
①标准养护条件下的试件不少于3组，分别检验1d、3d和28d 强度；
②同条件养护试件的数量根据实际需要确定；
③冬季施工尚应增加抗冻临界强度试件，抗冻临界强度为
5.0MPa。
（2）试块规格
①水泥基灌浆材料的最大集料粒径≤4.75mm时，采用水泥胶砂试模（40×40×160mm3）成型试体。每组试块成型三条试体。一般情况下，标准养护试件只留置28d龄期的；
②水泥基灌浆材料的最大集料粒径为＞4.75mm且≤16mm时,
采用混凝土试模（100×100×100mm3）成型，每组试块成型三个试块。一般情况下，标准养护试件只留置28d龄期的。
（3）试块成型方法
灌浆料直接注入试模直至与试模上边缘平齐。使用水泥胶砂试模成型试体时无需振动；采用混凝土试模成型试体时，适当手工振动。（4）试块强度折算
①使用水泥胶砂试模成型的试体试压时，强度不需折算；
②采用混凝土试模成型的试块试压时，按下表规定的折算系数折算。
100mm立方体试件的抗压强度
与150mm立方体试件的抗压强度的折算系数100mm立方体试
件的抗压强度（MPa）折算系数
100mm立方体试
件的抗压强度
（MPa）
折算系数
≤55 0.95 76～85 0.92 56～65 0.94 86～95 0.91 66～75 0.93 ≥96 0.90
北京四环恒信建设工程检测有限公司 2015.10.26
