皮带轮的材质是HT250
在我国HT250牌号是灰口铸铁的一种,HT（huitie）是它字首汉语拼音的缩写,后面的250是它的抗拉强度250(MPa);
一句话介绍：HT250具有良好的铸造性能、良好的减振性能、良好的耐磨性能、良好的切削加工性能的灰铸铁
●特性及适用范围：
为珠光体类型的灰铸铁。其强度、耐磨性、耐热性均较好，减振性良好，铸造性能较优，需进行人工时效处理。可用于要求高强度和一定耐蚀能力的泵壳、容器、塔器、法兰、填料箱本体及压盖、碳化塔、硝化塔等；还可制作机床床身、立柱、气缸、齿轮以及需经表面淬火的零件
●化学成份：
碳 C ：3.16～3.30
硅 Si：1.79～1.93
锰 Mn：0.89～1.04
硫 S ：0.094～0.125
磷 P ：0.120～0.170
●力学性能：
抗拉强度σb (MPa)：250
硬度：(RH=1时)209HB
试样尺寸：试棒直径：30mm
●热处理规范及金相组织：
热处理规范：（由供方定，以下为某试样的热处理规范，供参考）铸态
金相组织：片状石墨＋珠光体

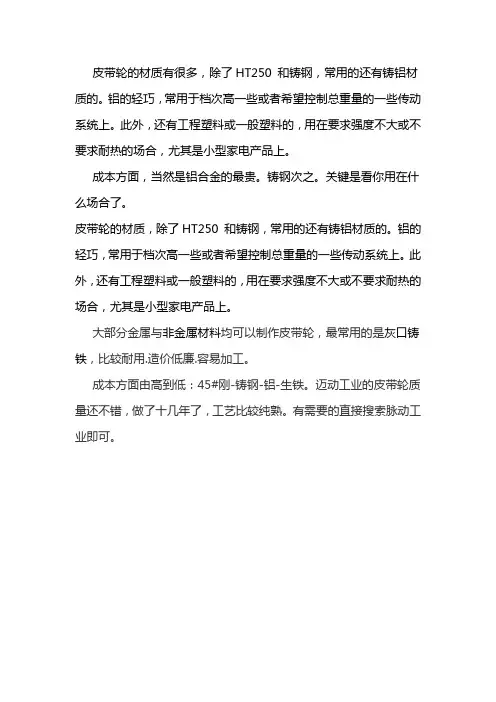

HT250常用于制造承受较大应力和较重要的零件，如气缸、机座、飞轮、皮带轮、联轴器、齿轮箱、轴承座及液压泵和阀的壳体。在泵行业中，通常用来制造各类中、小型清水泵的零件，如泵体、叶轮、轴套、密封环、填料环等。对浓硫酸具有良好的抗腐蚀能力。

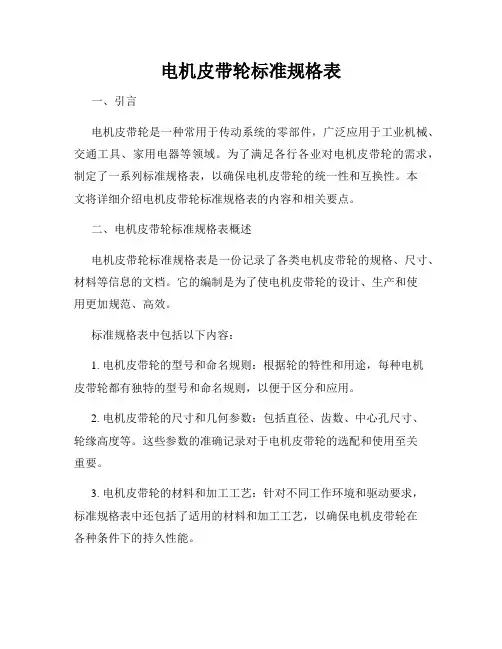

锥套皮带轮规格型号
槽型槽数节径范围（mm) 锥孔轴径范围(mm)
锥套皮带轮SPZ 1,2,3,4,5,
6
63--630 1108--3535 10--90
锥套皮带轮SPA 1,2,3,4,5,
6
63--630 1108--3535 10--90
锥套皮带轮SPB 1,2,3,4,5,
6,8,10
100--1000 1610--5050 14--125
锥套皮带轮SPC 3.4.5.6.8.
10,12
212--1250 2517--5050 25--125
槽型尺寸
槽型
锥套皮带轮
SPZ 锥套皮带轮
SPA
锥套皮带轮
SPB
锥套皮带轮
SPC
带宽10 13 17 22
b1(mm) 9.7 12.7 16.3 22
bw (mm) 8.5 11 14 19
c (mm) 2 2.8 3.5 4.8
e (mm) 12+/-0.3 15+/-0.3 19+/-0.4 25.5+/-0.5
f (mm) 8+/-0.6 10+/-0.6 12.5+/-0.8 17+/-1
t min (mm) 11 14 18 24
Da=dw+
(mm)
4 5.6 7 9.6
a = 34°63--80 80--118 132--190 224--315 a = 38°>80 >118 >190 >315
dw min 63 90 140 224
参考网站：https://www.doczj.com/doc/1a7612971.html,/Shownew.aspx?id=117
