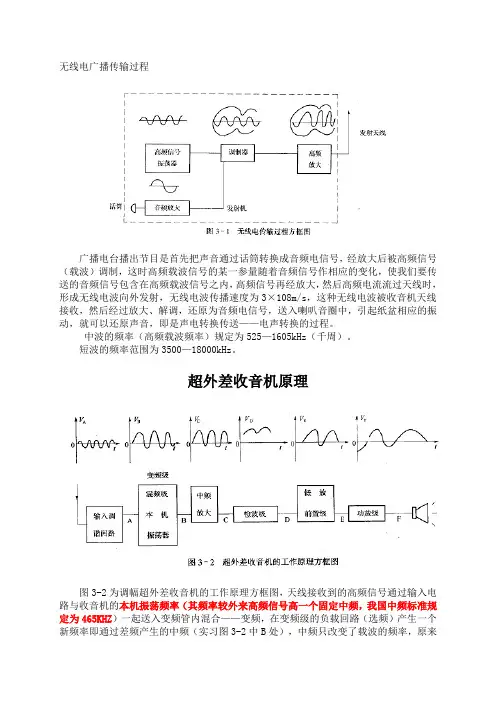

无线电广播传输过程 广播电台播出节目是首先把声音通过话筒转换成音频电信号，经放大后被高频信号（载波）调制，这时高频载波信号的某一参量随着音频信号作相应的变化，使我们要传送的音频信号包含在高频载波信号之内，高频信号再经放大，然后高频电流流过天线时，形成无线电波向外发射，无线电波传播速度为3×108m/s，这种无线电波被收音机天线接收，然后经过放大、解调，还原为音频电信号，送入喇叭音圈中，引起纸盆相应的振动，就可以还原声音，即是声电转换传送——电声转换的过程。 中波的频率（高频载波频率）规定为525—1605kHz（千周）。 短波的频率范围为3500—18000kHz。 超外差收音机原理 图3-2为调幅超外差收音机的工作原理方框图，天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合——变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频（实习图3-2中B处），中频只改变了载波的频率，原来
的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号（实习图3-2中D处）。再经低放，功率放大后，推动扬声器发出声音。 本机工作原理简述。电路图见实习图3-3所示C1、B1组成天线输入回路。VT1、B2、B1、C组成变频级。VT1为变频管。初级线圈与C构成变频级负载。C1、B2组成本机振荡电路，C6为振荡耦合电路，VT2、VT3组成中频放大电路，2AP9为检波电路，R9为音量电位器（带电源开关），C16为高频耦合电容。 VT4、VT5为前置低频放大级、VT6、VT7组成乙类推挽功率放大器。R16、C21、C17为电源波波电路。R1、R2、R3、R4、R5、R6、R7、R12、R10、R11、R13、R17、R18为各级的直流偏置电阻。 超外差收音机 超外差收音机的安装： ①整机电路分析，熟悉元件在印刷板上安装位置。 ②元器件焊接、安装（安装时应检查元器件的好坏）。 ③检查电路，将安装好的收音机和电路原理图对照检查下列内容。 a．检查各级晶体管的型号，安装位置和管脚是否正确。 b．检查各级中周的安装顺序，初次级的引出线是否正确。 c．检查电解电容的引线正、负接法是否正确。 d．分段绕制的磁性天线线圈的初次级安装位置是否正确。 e．用指针式万用表R×100档测量整机电阻，用红表笔接电源负极线，黑表笔接电源正极引线，测得整机电阻值应大于500欧。 以上检查无误后，方能接通4.5伏电源。 超外差式收音机的调试。新装的收音机。必须通过调整才能满足性能指标的要求，其调整内容有：调整各级晶体管的工作点，调整中频频率，调整覆盖（即对刻度）统调（调整频率跟踪即灵敏度）。 下面对调整内容及方法分别加以叙述： ①调整静态工作点：各晶体管的作用不同，所处的工作点不一样，各级静态工作点的调整是通过无信号时（本机振荡停振）无外加信号时各晶体管发射极电阻上的电压的
超外差收音机原理及原理图
无线电广播传输过程 广播电台播出节目是首先把声音通过话筒转换成音频电信号，经放大后被高频信号（载波）调制，这时高频载波信号的某一参量随着音频信号作相应的变化，使我们要传送的音频信号包含在高频载波信号之内，高频信号再经放大，然后高频电流流过天线时，形成无线电波向外发射，无线电波传播速度为3×108m/s，这种无线电波被收音机天线接收，然后经过放大、解调，还原为音频电信号，送入喇叭音圈中，引起纸盆相应的振动，就可以还原声音，即是声电转换传送——电声转换的过程。 中波的频率（高频载波频率）规定为525—1605kHz（千周）。 短波的频率范围为3500—18000kHz。 超外差收音机原理 图3-2为调幅超外差收音机的工作原理方框图，天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合——变频，在变频级的负载回路（选频）产生一
个新频率即通过差频产生的中频（实习图3-2中B处），中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号（实习图3-2中D处）。再经低放，功率放大后，推动扬声器发出声音。 本机工作原理简述。电路图见实习图3-3所示C1、B1组成天线输入回路。VT1、B2、B1、C组成变频级。VT1为变频管。初级线圈与C构成变频级负载。C1、B2组成本机振荡电路，C6为振荡耦合电路，VT2、VT3组成中频放大电路，2AP9为检波电路，R9为音量电位器（带电源开关），C16为高频耦合电容。 VT4、VT5为前置低频放大级、VT6、VT7组成乙类推挽功率放大器。R16、C21、C17为电源波波电路。R1、R2、R3、R4、R5、R6、R7、R12、R10、R11、R13、R17、R18为各级的直流偏置电阻。 超外差收音机 超外差收音机的安装： ①整机电路分析，熟悉元件在印刷板上安装位置。 ②元器件焊接、安装（安装时应检查元器件的好坏）。 ③检查电路，将安装好的收音机和电路原理图对照检查下列内容。 a．检查各级晶体管的型号，安装位置和管脚是否正确。 b．检查各级中周的安装顺序，初次级的引出线是否正确。 c．检查电解电容的引线正、负接法是否正确。 d．分段绕制的磁性天线线圈的初次级安装位置是否正确。 e．用指针式万用表R×100档测量整机电阻，用红表笔接电源负极线，黑表笔接电源正极引线，测得整机电阻值应大于500欧。 以上检查无误后，方能接通4.5伏电源。 超外差式收音机的调试。新装的收音机。必须通过调整才能满足性能指标的要求，其调整内容有：调整各级晶体管的工作点，调整中频频率，调整覆盖（即对刻度）统调（调整频率跟踪即灵敏度）。 下面对调整内容及方法分别加以叙述：
创新性实验结题报告 实验项目名称______AM调幅收音机 专业_ ___通信工程班级____09级1 班_____ 指导教师及职称________ 开课学期___ 2011 至＿2012 学年_1 _学期 提交时间___ 2012 年__1 月__ 1 日
调幅收音机具有多种设计方法，本设计是采用三级放大器,本振电路,MC1496芯片行和外围电路组成的解调器以及LA4012运算放大器和外围电路组成的功率放大器经过整联组成的调幅接收机。 二、实验目的 通过本实验可以更好的理解AM调幅收音机的工作原理及其设计方法。在复习高频课程知识的同时，增强动手能力及团队配合能力。 三、实验场地及仪器、设备和材料：
1、实验原理 根据调幅接收机工作原理和课题要求，给定的解调器件是模拟乘法器，模拟乘法器用作检波时必须有一与接收信号同频的本振信号，因此拟定的调幅接收机框图如下所示 输入回路：选择接收信号，应将输入回路调谐于接收机的工作频率； 高频放大：将输入信号进行选频放大，其选频回路应调谐于接收机的工作频率； 解调：将已调信号还原成低频信号； 本机振荡：为解调器提供与输入信号载波同频的信号。
1输入回路的设计 2高频放大部分电路的设计 3本机振荡电路的设计 4解调电路的设计 5音频放大部分电路的设计 6整机电路的设计 3、实验步骤 1.1输入回路的设计 输入回路应使在天线上感应到的有用信号在接收输入端呈最大值，设输入回路初级电感为L1，次级回路电感为L2，选择C1和C2使初级回路和次级回路均调谐于接收机的工作频率。在设定回路的LC参数时，应使L 值较大。因为Q=ωl/R(R为回路电阻，由回路中的电感绕线电阻和电容引线电阻形成)，Q值越大，回路的选择行就越好，但电感值也不能太大，电感值大则电容值就应小，电容值的大小则分布电容就会影响回路的稳定性，一般取C>>Cie（Cie 为高频放大电路中晶体管的输入电容） 1.2高频放大部分电路的设计 高频小信号放大电路的稳定性是一项重要的指标，单管共发射极放大电路用作高频放 大器时，晶体管反相传输导纳对放大器输入导纳的作用，会引起放大器工作不稳定。当 放大器采用下面所示的共射-共基级联放大器时，共基电路的特点是输入阻抗很低输出阻抗 很高，当它和共射电路连接时相当于放大器的负载导纳很大，此时放大器的输入导纳晶体 管内部的反馈影响相应减小，甚至可以不考虑内部反馈的影响。
超外差式调幅收音机的设计(通信电子线路课程设计)通信电子线路 课程设计报告书 课程名称：题目： 系（院）：学期：专业班级：姓名：学号： _________________________ 超外 差式调幅收音机 __________________________ __________________________ __________________________ 目录 1 引言 (1) 2 设计目的及要求…………………………………………………………………………1 3 超 外差调幅接收机的设计 (1) 3.1 超外差式调幅接收机的原理 (1) 3.2 输入回路设计 (2) 3.3 本振回路设计 (3) 3.4 混频电路设计 (4) 3.5 中频放大电路设计 (5) 3.6 检波电路设计 (6) 3.7 前置低频电压放大电路设计 (7) 3.7 功放电路设计 (8) 3.8 超外差调幅接收机的总电路 (9) 4 心得体会…………………………………………………………………………………11 参 考文献 (11) 超外差调幅接收机 1 引言 这学期开了一门课，《高频电子线路》，通过这门课我对无线电通信的理论知识有了 一定的理解和认识。为了进一步增强对电子技术的理解，通过课程设计，我学会查寻资料、比较方案；学会了一点通信电路的计算，也能进一步提高分析解决实际问题的能力。
低频信号有效的发射出去需要经过高频信号调制，利用高频信号作为载波，对信号进 行传递，可以用不同的调制方式。在无线电广播中可分为调幅制、调频制两种调制方式。 目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性 好及失真度小等优点。这次课程设计我选用了超外差式收音机的设计。 2 设计目的及要求 (1)目的： ①基本掌握调幅接收机各功能模块的基本工作原理。 ②巩固掌握电路设计的基本思想和方法。 ③提高分析问题、发现问题和解决问题的能力。 (2)要求： ①学会将接收的普通调幅信号转化为固定的中频信号（465kHz ）。 ②能对中频信号进行放大。 ③能把中频信号转化为原来的低频调制信号。 3 超外差调幅接收机的设计 3.1 电路的工作原理 调幅收音机的工作原理过程为：天线接收到的高频信号通过输入，将所要收听的电台 在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（我国 为465KHz ），然后再进行放大和检波。这个固定的频率，是由差频的作用产生的。我们 在收音机内制造—个振荡电波(通常称为本机振荡) ，使它和外来高频调幅信号同时送到 一个晶体管内混合，这种工作叫混频。由于晶体管的非线性作用导致混频的结果就会 产生一个新的频率，这就是外差作用。任何电台的频率，由于都变成了中频，放大起 来就能得到相同的放大量。调谐回路的输出，进入混频级的是高频调制信号，即载波与其 携带的音频信号。混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚 至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。二极管将中频信号 振幅的包络检波出来，这个包络就是我们需要的音频信号。音频信号最后交给低放级放大 到我们需要的电平强度，然后推动扬声器发出足够的音量。 超外差式收音机主要由输入电路、混频电路、中放电路、检波电路、前置低频放大器、功率放大电路和喇叭或耳机组成。 图1 超外差式调幅收音机的原理框图
收音机工作原理 1、音频信号发射基本原理： 音频信号发射的基本原理如图（1）所示 图（1） （1）话筒可将声音转化为与声音变化规律一致的模拟电信号，即：音频信号u1； （2）由话筒得到的音频信号较弱，所以要经音频放大器放大； （3）信号要便于发射必须要有足够高的频率。由于音频信号的频率较低，不便于发射，所以音频信号在发射前，要将音频信号（调制信号）加载到高频等幅正弦信号（载波信号u3）上，就像步行速度慢的人搭载高速交通工具（如：飞机）一样，这叫信号的调制。调制有调幅、调频、调相等多种方式，图（1）所示的是调幅(AM)方式，即让载波幅度随调制信号的幅度变化而变化。天线发射的已调波信号是调幅信号u4； （4）高频振荡器负责产生高频等幅正弦信号u3，即：载波信号；不同电台的载波频率不一样，这样便于接受端（如收音机）能有选择的接受不同电台的信号； （5）具有足够高频率的已调波信号在发射时还必须要有足够大功率，所以已调波信号在经天线发射前还必须进行功率放大。
2、ZX-921调幅收音机工作原理 调幅收音机工作原理如图（2）所示 图（2） （1）输入调谐回路： 图（3） 图（4） ●输入调谐回路的作用：接受和选择电台信号。 ●图（3）为收音机输入调谐回路，该电路为RLC串联电路，图（4）为其等效原理图。 图（4）中e1、e2、e3、e4分别为四个不同电台发射的信号在磁性天线L1中感应的信号电动势，它们的频率（载波频率）分别为f1、f2、f3、f4，R为L1的直流电阻，Ca 为调谐电容。 ●调整Ca（双联电容）可调整RLC串联电路的谐振频率，电路的谐振频率可调范围为 530kHz～1605kHz。若RLC串联电路的谐振频率等于f1，则频率为f1的电台信号在电路中可以激起最大的信号电流，并通过变压器B1耦合至L2，从而注入BG1基极； 频率为f2、f3、f4的电台信号由于失谐，故在电路中激起的信号电流很小，如此达到选择频率为f1的电台信号（即：选台）的目的。
超外差收音机方框图 超外差收音机电路组成方框图如图Z1002所示。它主要由输入回路、变频级、中放级、检波级、低放级（前置或推动级）和功放级及电源等部分组成。 超外差收音机的主要工作特点是：采用了"变频"措施。输入回路从天线接收到的信号中选出某电台的信号后，送入变频级，将高频已调制信号的载频降低成一固定的中频（对各电台信号均相同），然后经中频放大、检波、低放等一系列处理，最后推动扬声器发出声音。 这一"变频"措施，是超外差收音机性能得以改善的关键，也是分析超外差收音机"重点"。 堆9卜吕式洞奇才几方框E 收音机质量的高低是用其性能指标来衡量的。国家标准中规定的指标很多，我们就其重要的几项作一介绍。 1.灵敏度收音机正常工作（即输出功率和输出信噪比达到额定值）时，天 线上感应的最小信号（场强或电势）称为灵敏度。它反映收音机接收微弱信号的能力。使用磁性天线接收信号时，用电场强度来表示，其单位是mV/m，一般 中波段收音机的灵敏度应不劣于2mV/m;使用外接天线或拉杆天线时，灵敏度用电势表示，单位是yV。 2.选择性收音机抑制邻近电台信号干扰、选择有用信号的能力称为选择性。它反映收音机选择电台的能力。 调幅广播电台的中心频率是按9kHz间隔来分布的，故收音机的选择性通常用输入信号失谐±kHz时，灵敏度的衰减程度来衡量，一般要求收音机的选择性大于20 d B。 3.失真度收音机输出波形与输入波形相比失真的程度称为失真度。收音机中对音质有影响的主要是频率失真和非线性失真。 4.波段覆盖范围收音机所能接收的载波频率范围。调幅收音机的中波段频率范围为535?1605kHz，而短波范围则为1.6 —26MHz，调频收音机的覆盖范围为88—108 MHz。 LC串联谐振回路
通信电子线路课程设计报告书 课程名称：_________________________ 题目：超外差式调幅收音机 系（院）：__________________________ 学期：__________________________ 专业班级：__________________________ 姓名：__________________________ 学号：__________________________
目录 1 引言 (1) 2 设计目的及要求 (1) 3 超外差调幅接收机的设计 (1) 3.1 超外差式调幅接收机的原理 (1) 3.2 输入回路设计 (2) 3.3 本振回路设计 (3) 3.4 混频电路设计 (4) 3.5 中频放大电路设计 (5) 3.6 检波电路设计 (6) 3.7 前置低频电压放大电路设计 (7) 3.7 功放电路设计 (8) 3.8 超外差调幅接收机的总电路 (9) 4 心得体会 (11) 参考文献 (11)
超外差调幅接收机 1 引言 这学期开了一门课，《高频电子线路》，通过这门课我对无线电通信的理论知识有了一定的理解和认识。为了进一步增强对电子技术的理解，通过课程设计，我学会查寻资料、比较方案；学会了一点通信电路的计算，也能进一步提高分析解决实际问题的能力。 低频信号有效的发射出去需要经过高频信号调制，利用高频信号作为载波，对信号进行传递，可以用不同的调制方式。在无线电广播中可分为调幅制、调频制两种调制方式。目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。这次课程设计我选用了超外差式收音机的设计。 2设计目的及要求 (1)目的： ①基本掌握调幅接收机各功能模块的基本工作原理。 ②巩固掌握电路设计的基本思想和方法。 ③提高分析问题、发现问题和解决问题的能力。 (2)要求： ①学会将接收的普通调幅信号转化为固定的中频信号（465kHz）。 ②能对中频信号进行放大。 ③能把中频信号转化为原来的低频调制信号。 3超外差调幅接收机的设计 3.1电路的工作原理 调幅收音机的工作原理过程为：天线接收到的高频信号通过输入，将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（我国为465KHz），然后再进行放大和检波。这个固定的频率，是由差频的作用产生的。我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。由于晶体管的非线性作用导致混频的结果就会
内蒙古师范大学计算机与信息工程学院《高频电路》课程设计报告
六管超外差收音机的组装及调试 计算机与信息工程学院 **级 *** **** 指导教师**讲师 摘要本文结合在组装收音机过程中所用到的分立器件，分析了各自的作用。在完成组装过程中具体分析了超外差收音机从接收到混频，选频，中放，低放，检波等各个环节的的工作原理及其优势。后期调试主要解决对中频的调整问题，从而加深对此类无线电通信的认识。 关键词六管收音机；工作原理；调试 收音机作为一种最常见的无线接收装置，其工作原理涉及无线通信最基本的几个环节，因此它的原理在无线通信领域有着代表性。而超外差收音机，作为实用的产品，克服了直放收音机在应用中的缺点，成了无线接收机的典范。以下以六管朝外差收音机做出具体分析。 1 元器件说明 ①磁性天线，它的作用是接收电磁波。磁性天线由一个铁氧体磁棒和线围绕组组成，对电磁波的吸收能力很强。另外线圈绕组内能够感应出比较高的高频电压，所以磁性天线兼有放大高频传号的作用。此外，磁性天线还有较强的方向性，能够提高收音机的抗干扰能力。 ②中频变压器（俗称中周），是超外差式晶体管收音机中特有的一种具有固定谐振回路的变压器，其谐振回路在一定范围内可微调，以使接入电路后能达到稳定的谐振频率（465kHz）。它的微调借助于磁心的相对位置的变化来完成。本试验中有红，白，黑三只。（红色）中周型号为LF10T2做振荡线圈使用、（白色）T3中周做第一级中放使用、（黑色）中周T4做二级中放使用，它们的位置不能随意调换。 ③ T5为输入变压器，它主要用于音频放大电路中，它需要有很宽的工作频率范围以保证信号的失真最小。它还要通过阻抗匹配使信号源与负载的阻抗相匹配，以获得最大的功率输出，因此安装时不能装反。 ④三极管起放大作用，9018适合于高频功放，放大倍数约为120； 9013属于中功率三极管放大倍数大约为180；9014为低频功放，放大倍数约等于250。 ⑤各种型号的电容和电阻，喇叭，导线等。
超外差式收音机是指输入信号和本机振荡信号产生一个固定中频信号的过程。如果把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率（仅是载波频率发生改变，而其信号包络仍然和原高频信号包络一样），然后再对此固定的中频进行放大，检波，再加上低放级，功放级，就成了超外差式收音机。 目录 1超外差式收音机的工作原理1. 输入回路 1 2. 变频和本机振荡级 1 3. 中频放大级 1 4. 检波与AGC电路 1 5. 低频前置放大级 1 6. 功率放大级 1收音机的灵敏度和选择性1.直放收音机的灵敏度和选择性 1 2.超外差式收音机的灵敏度和选择性 展开 编辑本段超外差式收音机的工作原理 右面是超外差式收音机的工作原理方框图： 图中各部分功能如下： 1. 输入回路 从天线接收进来的高频信号首先进入输入调谐回路。输入回路的任务是：(1)收集电磁波，使之变为高频电流；(2)选择信号。在众多的信号中，只有载波频率与输入调谐回路相同的信号才能进入收音机。 2. 变频和本机振荡级 电子学理论指出：当两个不同频率的正弦交流电通过非线性器件时（例如三极管或二极管），就会产生许多新的频率成份，其中之一就是这两个频率的差频。为了达到变频的目的，收音机必须自身有一个产生等幅波的高频振荡器，这个振荡器就叫做本机振荡器，简称“本振”。从输入回路接收的调幅信号（电台）和本机振荡器产生的高频等幅信号一起送到一个三极管高频放大器。为了产生新的频率成份，我们使三极管工作在非线性区，这样在三极管的输出端就会产生许多新的频率成份，当然，其中就有我们希望得到的差频。我们把这一过程称为“变频”。为了得到一个固定的差频，本振频率必须始终比输入信号的频率高一个固定值，我国工业标准规定该频率值为465kHz。例如，输入信号的频率是535kHz，本振频率就应该是535 kHz + 465kHz ＝1000 kHz；当输入信号是1605kHz时，本机振荡频率也跟着升高，变成1605 kHz + 465kHz ＝2070kHz。这个新产生的差频比原来输入信号的频率要低，比音频却要高得多，因此我们把它叫做中频。不论原来输入信号的频率是多少，经过变频以后都变成一个固定的中频，然后再送到中频放大器继续放大，这是超外差式收音机的一
超 外 差 调 幅 收 音 机 学号：2009040301 姓名：常永辉 专业班级：电子093
目录 1 前言 (1) 2电路原理 (1) 3调幅半导体收音机的工作原理 (2) 3.1调幅的过程 (2) 3.2调幅收音机的工作原理 (3) 4各电路模块设计及原理分析 (3) 4.1输入回路 (4) 4.2变频级回路 (4) 4.3中频放大及检波回路 (6) 4.4低放级回路 (7) 4.5功率放大回路 (8) 5 收音机的调试 (8) 5.1调整三极管的静态工作点 (8) 5.1.1．三极管静态工作点的选取 (8)
5.1.2．静态工作点调整前的检查 (9) 5.1.3．静态工作点的测量与调整 (9) 5.2中频频率调整 (9) 5.3接收频率范围的调整 (10)
1前言 本学期学习了《高频电子线路》这门课程，对无线电通信的理论知识有了进一步的理解和认识。此外电子设计自动化技术已渗透到电子系统和专用集成电路设计的各个环节，个中软件应用到电子设计，使电路的设计，调整和改进更加高效便捷。 低频信号有效的发射出去需要经过高频信号调制，利用高频信号作为载波，对信号进行传递，可以用不同的调制方式。在无线电广播中可分为调幅制、调频制两种调制方式。目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。这次课程设计我选用的是超外差式调幅收音机。 2电路原理 图2.1 超外差调幅收音机基本原理方框图 超外差调幅收音机基本原理：空间有许许多多电台发送的电磁波，它们都有自己的固定频率，收音机通过天线和由电感线圈和可变电容器组成的谐振电路（称调谐电路）来选择性的接收所需高频信号。由调谐电路选择出的所需要的电台信号是已调幅的高频信号，并且十分微弱，需要先经过高频小信号放大器进行放大处理，再经过变频器（混频器和本振）将高频信号变为频率为465KHz的中频信号，这是超外差式收音机的核心部分，由于它是调制信号，喇叭无法将这种信号直接还原成声音，因此，必须从高频信号中把音频信号分离出来，这个分离过程称为解调，或检波。在收音机中，检波是由半导体器件二极管或三极管来完成。调幅的高频信号经检波还原出音频信号，再经过低频功放然后送往喇叭，喇叭将音频信号还原为声音。
超外差式收音机原理及电路仿真 一、实习目的： 1、掌握收音机的原理与组成 2、识别各种电子元器件 3、掌握焊接技术 4、学会超外差收音机的安装与调试 二、原理 1、最简收音机原理 图1中LC谐振回路是收音机输入回路，改变电容C使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压V AB最大，将该电波接收下来。经高频放大电路放大后，通过由二极管D和滤波电容C1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。 图1 最简单的收音机组成框图 这就是最简AM收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段525kHZ—1605kHZ获得一致放大是很困难的。因此用超外差接收方式来代替高放式收音机。 2、超外差式收音机原理 所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。如图2所示。
在超外差的设计中，本振频率高于输入频率。用同轴双联可变电容器，使输入回路电容C1-A和本振回路电容C1-B同步变化，从而使频率差值始终保持近似一致，其差值即为中频465KHZ，即：如接收信号频率是600kHz，则本振频率是1055kHz；若接收信号频率是1000kHz，则本振频率是1465kHz；若接收信号频率是1500kHz，则本振频率是1965kHz； 图2 超外差收音机组成框图 由于谐振回路谐振频率，f 与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f信号=f 中频为一固定中频信号。超外差方式使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。 3、电路的工作原理（HX108-2七管半导体收音机） 图3 收音机原理图
专项技能训练报告S66E六管超外差式调幅收音机制作学院：机械和电子工程学院 专业：电子信息工程 姓名： 学号： 09042128 指导老师： 东华理工大学 2012年6 月20 日

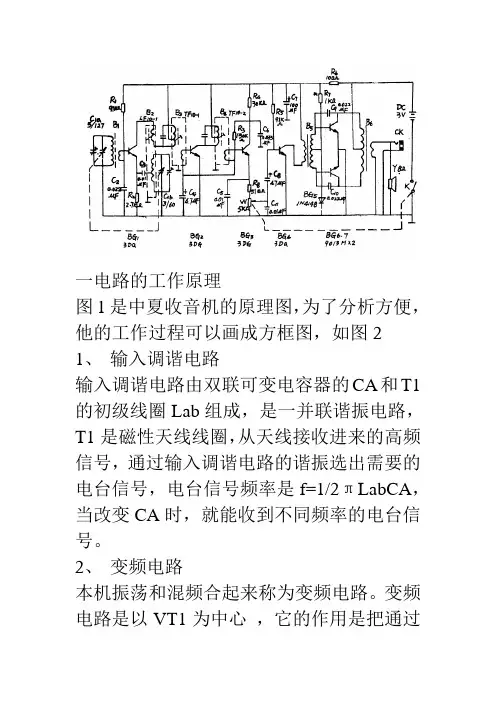

第一章超外差收音机原理 1.1超外差收音机的工作原理 超外差收音机的工作原理过程将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。这个固定的频率，是由差频作用产生的。如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。调谐回路的输出，进入混频级的是高频调制信号，即载波和其携带的音频信号。经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。通常将这个过程(混频和本振的作用)叫做变频。变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号(包络线的形状)没变。混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。若要求超外差式收音机得到更高的灵敏度，在调谐回路和混频之间还可以加入高频放大级然后再去混频。根据超外差收音机的原理，我们可以将附录所示的电路分成以下几个模块：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路。其大致过程见下图： 图1.1 调幅收音机原理框图 1、输入调谐电路输入调谐电路由双连可变电容器的CA和T1的初级线圈
调幅收音机原理及故障分析 1-1 无线电波的发射与接收 一,无线电波 1, 无线电波 电磁振荡在周围的空间产生周期性变化的电场和磁场, 并向四面八方传播开去, 就形成了电磁波. 在无线广播,电视广播,无线电通信中使用的电磁波又叫作无线电波. 无线电波在空间的传播速度约为3000 000km/s. 无线电波在一个振荡周期T 传播的距离叫做波长,波长,频率和无线电波的传播速度之间的关系可用下式表示:C=fλ 式中λ——波长,单位为m; c——传播速度,单位为m/s; f——频率,单位为Hz. 从上式可看出,频率越低,波长越长;频率越高,波长越短. 2,无线电波的传播方式 无线电波在空间的传播方式主要有以下三种: (1)地波; (2)天波; (3)空间波; 二,调制与解调 1,调制 所谓调制,就是把低频电信号加载到高频载波上去的过程. 无线电广播中常用的调制方式有二种: (1)调幅使载波的振幅随调制信号电压的变化而变化的调制方式称为调幅. (2) 调频使载波的频率随调制信号电压的变化而变化的调制方式称为调频. 调频波的频谱比较复杂,它的频带宽度可用下式表示: B=2(fmax +Fmax) 式中B——频带宽度; fmax——最大频偏; Fmax——最高调制信号频率. 2,解调 在接收端从已调制信号中取出原调制信号的过程称为解调. 1--2 收音机的主要性能指标 一,频率围 频率围是指收音机能够接收到的信号的频率围. 二,灵敏度 当收音机的输出功率达到额定功率时,在输入端所需要的最小信号的强度称为灵敏度,单位为(微伏) .它用于表示收音机接收微弱信号的能力.显然这个输入信号越小, 收音机的灵敏度越高. 三,选择性 选择性表示收音机从包括各种频率的复杂信号中选出有用信号而抑制其他干扰信号的能力, 选择性以输入信号失谐±9kHz 时灵敏度下降的程度来表示, 单位为dB (分贝) . dB 数越大,表示收音机的选择性越强. 四,输出功率 输出功率是指收音机输送给扬声器的音频信号的功率,单位为W (瓦) ,也可用mW 表示,1W=1000mW.输出功率越大,收音机能发出的声音越响. 1-3 调幅收音机的电路组成与信号流程 目前的无线电接收机,无论是还是电视机,都采用超外差式接收机. 所谓超外差式,就是把高频信号接收下来后, 先把它变换成固定频率的中频信号, 然后进行
超外差式调幅收音机的调试 磁棒线圈接法 1、收音机电路调试的基本原理 收音机电路包括低频放大电路、中频放大电路、检波电路、混频器和天线回路等。 我们调试收音机时会遇到各种各样的问题，故障种类千变万化。但我们可以采用有效的方法快速地找出故障所在，解决问题，调试好电路。 方法一是化整为零，将整个电路分成各个单元电路，分别调试。 方法二是逐级调试，从后级到前级准确地定位故障位置。 方法三是使用仪器，实验室的仪器有信号发生器、示波器、万用表等。信号发生器可以产生收音机调整所需要的低频信号、中频信号和高频信号。示波器可以观察信号波形。万用表可以判断电路的通断与否、测量电压、电流等。 另外电路的焊接质量也是收音机组装成功的重要前提，学生应当认真学习、锻炼焊接技术，保证收音机电路的焊接质量。 2、低频放大电路的调试 （1）关闭收音机的直流电源。将信号发生器调出1kHz左右的低频信号，将信号发生器的输出接到扬声器两端，应当能听到扬声器发出轻微的嘟声。这说明扬声器工作正常。 （2）接通收音机的直流电源。将信号发生器的黑色输出夹子接到电路的接地端上，将信号发生器的红色输出夹子接到V6管的基极，应当听到扬声器发出的嘟声。这说明推挽放大电路、V6电路工作正常。 对于V7、V8、V6电路也可以测量它们的基极-发射极之间电压是否在0.7V附近，来判断是否工作正常。 进一步，信号发生器的红色输出夹子接到V5管的基极，应当听到扬声器发出的嘟声。 同理，信号发生器的红色输出夹子接到音量调节电位器RP的端子上，应当听到扬声器发出的嘟声。 至此低频放大电路调试基本完成。 3、检波电路的调试 在低频放大电路调试完成后，将信号发生器调出465kHz的AM中频信号。将信号发生器的黑色输出夹子接到电路的接地端上，将信号发生器的红色输出夹子接到检波电路V4管的基极，应当听到检波后低频信号发出的嘟声。
收音机及超外差收音机 的电路原理

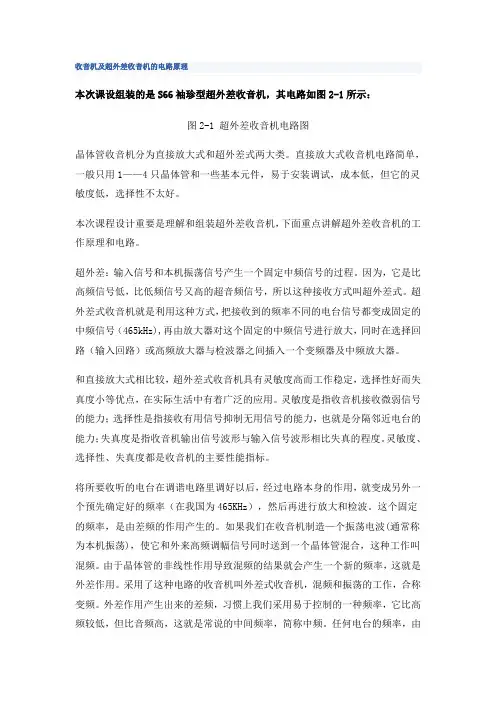

收音机及超外差收音机的电路原理 本次课设组装的是S66袖珍型超外差收音机，其电路如图2-1所示： 图2-1 超外差收音机电路图 晶体管收音机分为直接放大式和超外差式两大类。直接放大式收音机电路简单，一般只用1——4只晶体管和一些基本元件，易于安装调试，成本低，但它的灵敏度低，选择性不太好。 本次课程设计重要是理解和组装超外差收音机，下面重点讲解超外差收音机的工作原理和电路。 超外差：输入信号和本机振荡信号产生一个固定中频信号的过程。因为，它是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫超外差式。超外差式收音机就是利用这种方式，把接收到的频率不同的电台信号都变成固定的中频信号（465kHz),再由放大器对这个固定的中频信号进行放大，同时在选择回路（输入回路）或高频放大器与检波器之间插入一个变频器及中频放大器。 和直接放大式相比较，超外差式收音机具有灵敏度高而工作稳定，选择性好而失真度小等优点，在实际生活中有着广泛的应用。灵敏度是指收音机接收微弱信号的能力；选择性是指接收有用信号抑制无用信号的能力，也就是分隔邻近电台的能力；失真度是指收音机输出信号波形与输入信号波形相比失真的程度。灵敏度、选择性、失真度都是收音机的主要性能指标。
将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。这个固定的频率，是由差频的作用产生的。如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。通常将这个过程(混濒和本振的作用)叫做变频。变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号(包络线的形状)没变。混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。若要求超外差式收音机得到更高的灵敏度，在调谐回路与混频之间还可以加入高频放大级然后再去混频。 根据超外差收音机的原理，我们分成以下几个模块：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路。
S66E六管超外差式收音机原理及组装 17.1 超外差收音机原理 外差：输入信号和本机振荡信号产生差频的过程。输入信号和本机振荡信号产生一个固定中频信号的过程叫超外差。因为，它是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫超外差式。 超外差式收音机就是利用这种方式，把接收到的频率不同的电台信号都变成固定的中频信号（465kHz),再由放大器对这个固定的中频信号进行放大，同时在选择回路（输入回路）或高频放大器与检波器之间插入一个变频器及中频放大器。 和直接放大式相比较，超外差式收音机具有灵敏度高而工作稳定，选择性好而失真度小等优点，在实际生活中有着广泛的应用。灵敏度是指收音机接收微弱信号的能力；选择性是指接收有用信号抑制无用信号的能力，也就是分隔邻近电台的能力；失真度是指收音机输出信号波形与输入信号波形相比失真的程度。灵敏度、选择性、失真度都是收音机的主要性能指标。将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。这个固定的频率，是由差频的作用产生的。如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。 采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。通常将这个过程(混濒和本振的作用)叫做变频。变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号(包络线的形状)没变。 混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。若要求超外差式收音机得到更高的灵敏度，在调谐回路与混频之间还可以加入高频放大级然后再去混频。根据超外差收音机的原理，分成以下几个模块（见图17-1）：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路。 1．调谐回路 调谐回路是由可变电容 CA、CB 和天线线圈 L1 组成。调节可变电容C可使LC 的固有频率等于电台频率，产生谐振，以选择不同频率的电台信号。再由L2耦合到下一级变频级。2．变频回路 回路组成：由混频、本机振荡和选频三部分电路组成。 变频电路是超外差收音机的关键部分，它的质量对收音机的灵敏度和信躁比都有很大的影响。 它取本机振荡产生的等幅振荡信号频率f1和输入回路选择出来的电台高频已调波信号频率f2的差频465KHz作为中频信号输出，送往下一级。对变频电路，要求在变频过程中，原有的低频成分不能有任何畸变，并且要有一定的变频增益；躁声系数要非常小；工作要稳定；本机振荡频率要始终比输入回路选择出的广播电台高频信号频率高465KHz。如图17-2所示变频级是以晶体管 VT1 为中心，它兼有振荡、混频两种作用。它的主要作用是把输入的不同频率的高频信号变换成固定的465kHz 的中频信号。
超外差式收音机工作原理 一、知识目标: 掌握超外差收音机的工作原理,加深理解电子电路的实际应用 二、能力目标 提高识图能力 三、教学重点 变频电路和检波电路应用原理 四、教学方法 1 利用多媒体教学片进行授课。 2 对具体电路再做分析讲解，（用挂图） 3 每位学生按照收音机工作原理画出直流通路和信号传输路线 超外差式收音机概述 超外差收音机，首先把接收到不同频率的电台信号，都变成固定的中频信号(我国规定中频信号是465kHZ)，由中频放大器进行放大,然后进行检波，这样就克服了直放式收音机在接收不同频率的时候灵敏度不均匀的缺点。而且固定频率的中频信号既便于放大又便于调谐因此超外差式收音机具有灵敏度高、选择性好的特点。这也是超外差收音机名称的由来。
一、收音机工作原理 为了分析方便，超外差式收音机的工作过程可以画成方框图，如图1-1所示。从图1-1所示可以看出，接收天线将广播电台播发出的高频调幅波，经过输入电路接收下来，通过变频级把外来的高频调幅波信号频率变换成一个介于低频与高频之间的固定频率即：465kHZ，然后由中频放大级将变频后的中频信号进行大，再经检波级检出音频讯号，为了获得足够大的输出音量，需要经前置放大级和低频功率放大级加以放大来推动扬声器。我们通常将从天线到检波级为止的电路部分称为高频部分，而将从检波级到扬声器为止的电路部分称为低频部分。 图1－2为本次实训所用的HX108-2型收音机电路图。 图1－2HX108-2型收音机电路
当调幅信号感应到B1及C1组成的天线调谐回路,选出我们所需要的电台信号(f1)进入V1(9018H)三级管基极；本振信号在高出f1频率一个中频的f2 (f2＝f1+465 kHZ),例如：f1=700 kHZ 则f2=700 kHZ+465 kHZ，这个信号输入到V1发射极，由V1三极管进行变频,通过B3选出465KHZ的中频信号，经V2和V3进行两级中频放大，然后进入V4检波管，检出音频信号经V5(9014)进行低频放大，再由V6、V7组成的功率放大器进行功率放大，进而推动扬声器发出选择的电台播音。 图中D1、D2(IN4148) 组成1.3V±0.1V稳压电路,来固定变频级、一中放级、二中放级、低放级的基极电压,进而稳定各级的工作电流,以保持灵敏度。由V4(9018)三极管的一个PN 结用作检波。R1、 R4 、R6、 R10分别为V1、 V2、 V3 、V5的工作点调整电阻。R11为V6、 V7功率放大级的工作点调整电阻。R8为中放的反馈电阻，B3、 B4、 B5为中周(内置谐振电容)，既是放大器的交流负载又是中频选频器，起交流负载及阻抗匹配作用。 二、单元电路作用 1、输入回路 该部分的任务是接收各个频率的高频信号转变为一个固定的中频频率信号（465kHz）输送到中放级放大它涉及到两个调谐回路，一个是输入调谐回路、一个是本机振荡回路。输入调谐回路选择电感耦合形式，本机振荡回路选择变压器耦合振荡形式。 相关联的元件： 1、磁性天线（由线圈套在磁棒上构成） 初级感应出较高的外来信号电压，经调谐回路选择后的信号电压感应给次级输入到变频级。 2、双联可变电容器（两只可变电容器，共用一个旋转轴） 可同轴同步调谐回路和本机震荡回路的回路频率，使它们频率差保持不变。根据频率范围要求，磁棒采用中波磁棒（锰锌铁氧体材料），磁棒长点为好。线圈的初、次级耦合的松紧，次级圈数的多少，直接影响输入电路特性。线圈的初、次级匝比约为1/10。
