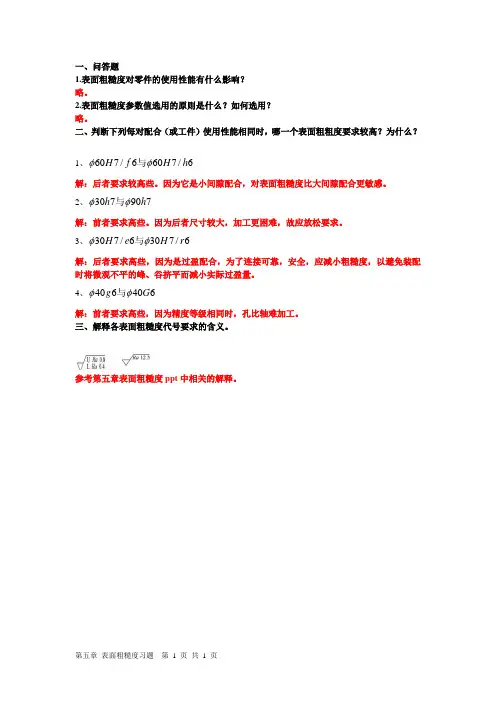

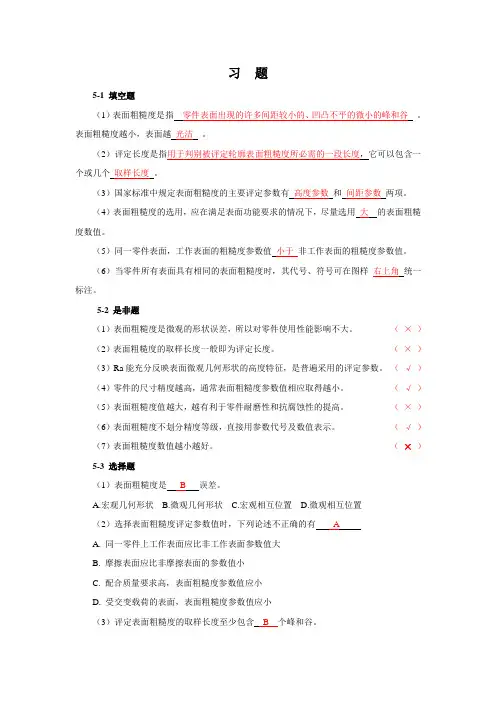

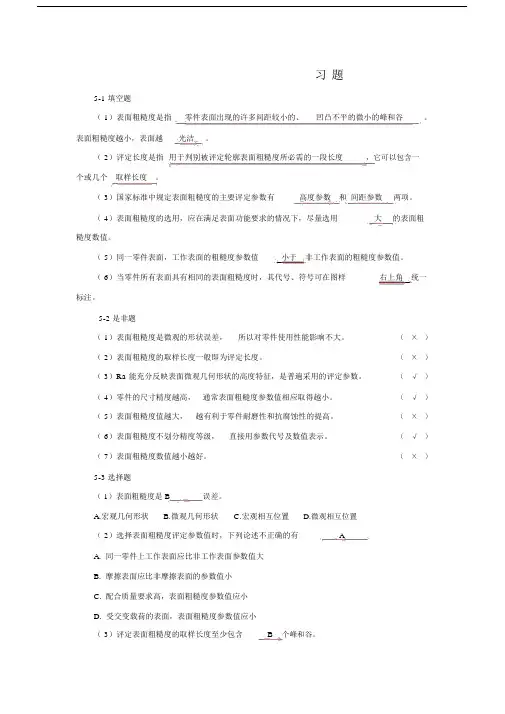

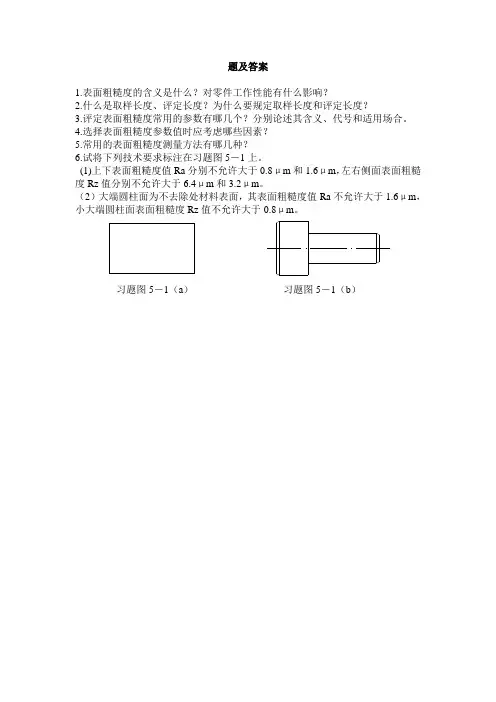

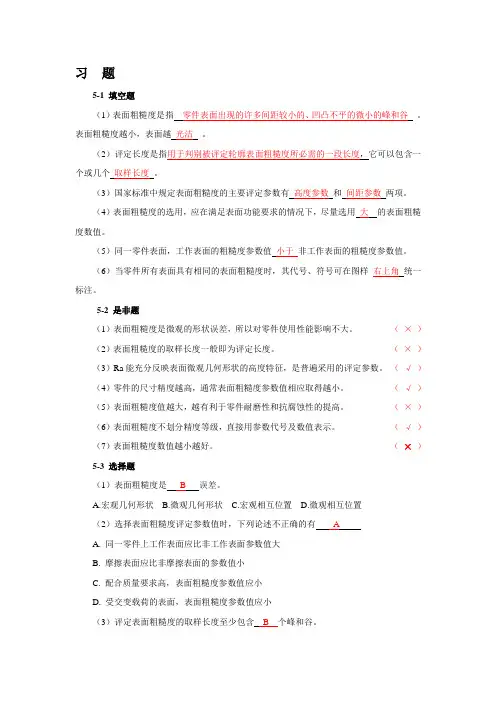

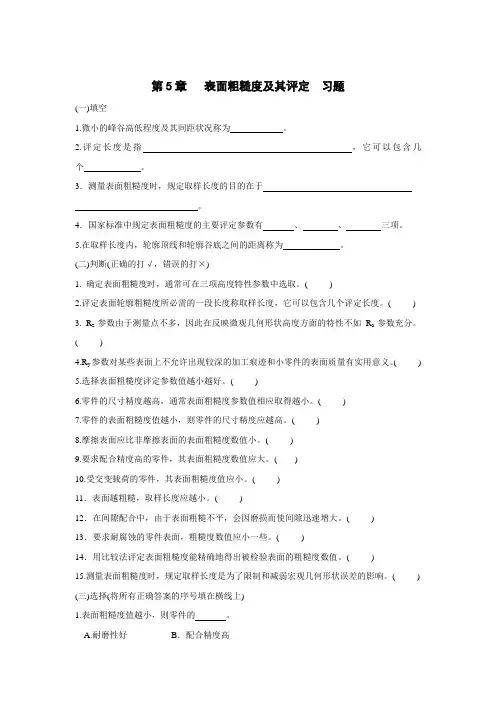

第五章 表面粗糙度习题 第 1 页 共 1 页 一、问答题
1.表面粗糙度对零件的使用性能有什么影响？
略。
2.表面粗糙度参数值选用的原则是什么？如何选用？
略。
二、判断下列每对配合（或工件）使用性能相同时，哪一个表面粗粗度要求较高？为什么？
1、607/6607/6H f H h φφ与
解：后者要求较高些。因为它是小间隙配合，对表面粗糙度比大间隙配合更敏感。 2、307907h h φφ与
解：前者要求高些。因为后者尺寸较大，加工更困难，故应放松要求。
3、307/6307/6H e H r φφ与
解：后者要求高些，因为是过盈配合，为了连接可靠，安全，应减小粗糙度，以避免装配时将微观不平的峰、谷挤平而减小实际过盈量。
4、406406g G φφ与
解：前者要求高些，因为精度等级相同时，孔比轴难加工。
三、解释各表面粗糙度代号要求的含义。
参考第五章表面粗糙度ppt 中相关的解释。
光泽度测试作业指导书 保密等级：保密版本/状态：发文号: 编制_______________ 审核_______________ 批准_______________ 日期____________ 日期____________ 日期____________ 2014-11-3 发布2014-11-3 实施
《光泽度测试作业指导书》修订履历表 1目的及适用范围 本标准规定了用反射计以20°、60°或85°几何条件测定色漆漆膜、塑料、陶瓷、石材、纸张或金属材料等平面制品的镜面光泽度的测试方法。本方法不适用于含金属颜料色漆漆膜的光泽测量。
20°几何条件适用于高光泽材料（即60°镜面光泽高于70单位的材料）； 85°几何条件适用于低光泽材料（即60°镜面光泽低于10单位的材料）。2参考标准 GB/T 9754-2007色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜 面光泽的测定 GB/T 8807-1988塑料镜面光泽试验方法 ISO 2813:2014色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜面光泽的测定 ASTM D523-2014光泽度测试方法 3仪器设备 三角度光泽度测试仪 生产商：深圳市三诺仪器有限公司型号：SN-206085 4测试条件 4.1测试对象：液体漆样 4.1.1试验用底材（底材应是镜面质量的玻璃，厚度为3mm ,尺寸150 x 100mm , 玻璃最小尺寸至少应等于光照区域的长度）； 4.1.2漆膜涂布器（槽深为150 ± 2 pm的块状涂布器或采用其他施涂方法）； 4.2 20 °、60。和85。镜面光泽的测定方法： 4.2.1 60。条件适用于所有的漆膜，但是对于很高光泽和接近无光泽的漆膜，20°或85。也许更适用。 4.2.2 20 °条件在对高光泽漆膜（即60 °镜面光泽高于70单位的漆膜）的情况能给出更好的分辨率。 4.2.3 85。条件在对于低光泽的漆膜（即60 °镜面光泽低于10单位的漆膜）的情况能给出更好的分辨率。 5测试步骤 5.1校准 本设备共有黑色涂料及白色涂料两个校准模块并附有不同角度下的校准参考 值，在测试之前要对照测试条件对该角度（20。或60。或80 °）进行校准以保证测
三米直尺法检测平整度作 业指导书 This manuscript was revised by the office on December 10, 2020.
T0931-2008三米直尺法检测平整度作业指导书 一目的和适用范围及标准 本方法规定用三米直尺测定路表面的平整度。定义三米直尺基准面距离路表面的最大间隙表示路基路面的平整度，以mm计。 本方法适用于测定压实成型的路面各层表面的平整度，以评定路面的施工质量及使用质量，也可用于路基表面成型后的施工平整度检测。 二仪具与材料 本试验需要下列仪具与材料： （1）3m直尺：硬木或铝合金钢制，底面平直，长3m。 （2）最大间隙测量器具： 楔形塞尺：木或金属制的三角形塞尺，有手柄。塞尺的长度与高度之比不小于10，宽度不大于15mm，边部有高度标记，刻度精度不小于或等于0.2mm，也可使用其他类型的量尺。 深度尺：金属制的深度测量尺，有手柄。深度尺测量杆端头直径不小于10mm，刻度精度小于或等于。 （3）其它：皮尺或钢尺、粉笔等。 三方法与步骤 准备工作 （1）按有关规范规定选择测试路段。
（2）在测试路段路面上选择测试地点：当为施工过程中质量检测需要时，测试地点根据需要确定，可以单杆检测；当为路基路面工程质量检查验收或进行路况评定需要时，应连续测量10尺。除特殊需要者外，应以行车道一侧车轮轮迹（距车道线80～100cm）作为连续测定的标准位置。对旧路已形成车辙的路面，应取车辙中间位置为测定位置，用粉笔在路面上做好标记。 （3）清扫路面测定位置处的污物。 测试步骤 （1）在施工过程中检测时，按根据需要确定的方向，将3m直尺摆在测试地点的路面上。 （2）目测3rn直尺底面与路面之间的间隙情况，确定间隙最大的位置。 （3）用有高度标线的塞尺塞进间隙处，量测其最大间隙的高度(mm)；或者用深度尺在最大间隙位置量测直尺上顶面距地面的深度，该深度减去尺高即为测试点的最大间隙的高度，精确至。 四计算 单杆检测路面的平整度计算，以3m直尺与路面的最大间隙为测定结果。连续测定10次时，判断每个测定值是否合格，根据要求计算合格百分率，并计算10个最大间隙的平均值。 五报告
米直尺法检测平整度作 业指导书新编 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
T0931-2008三米直尺法检测平整度作业指导书 一目的和适用范围及标准 本方法规定用三米直尺测定路表面的平整度。定义三米直尺基准面距离路表面的最大间隙表示路基路面的平整度，以mm计。 本方法适用于测定压实成型的路面各层表面的平整度，以评定路面的施工质量及使用质量，也可用于路基表面成型后的施工平整度检测。二仪具与材料 本试验需要下列仪具与材料： （1）3m直尺：硬木或铝合金钢制，底面平直，长3m。 （2）最大间隙测量器具： 楔形塞尺：木或金属制的三角形塞尺，有手柄。塞尺的长度与高度之比不小于10，宽度不大于15mm，边部有高度标记，刻度精度不小于或等于0.2mm，也可使用其他类型的量尺。 深度尺：金属制的深度测量尺，有手柄。深度尺测量杆端头直径不小于10mm，刻度精度小于或等于。 （3）其它：皮尺或钢尺、粉笔等。 三方法与步骤 准备工作 （1）按有关规范规定选择测试路段。 （2）在测试路段路面上选择测试地点：当为施工过程中质量检测需要时，测试地点根据需要确定，可以单杆检测；当为路基路面工程质量
检查验收或进行路况评定需要时，应连续测量10尺。除特殊需要者外，应以行车道一侧车轮轮迹（距车道线80～100cm）作为连续测定的标准位置。对旧路已形成车辙的路面，应取车辙中间位置为测定位置，用粉笔在路面上做好标记。 （3）清扫路面测定位置处的污物。 测试步骤 （1）在施工过程中检测时，按根据需要确定的方向，将3m直尺摆在测试地点的路面上。 （2）目测3rn直尺底面与路面之间的间隙情况，确定间隙最大的位置。 （3）用有高度标线的塞尺塞进间隙处，量测其最大间隙的高度(mm)；或者用深度尺在最大间隙位置量测直尺上顶面距地面的深度，该深度减去尺高即为测试点的最大间隙的高度，精确至。 四计算 单杆检测路面的平整度计算，以3m直尺与路面的最大间隙为测定结果。连续测定10次时，判断每个测定值是否合格，根据要求计算合格百分率，并计算10个最大间隙的平均值。 五报告 单杆检测的结果应随时记录测试位置及检测结果。连续测定10尺时，应报告平均值、不合格尺数、合格率。
表面结构的图样表示法 加工零件时，由于刀具在零件表面上留下刀痕和切削分裂时表面金属的塑性变形等影响，使零件表面存在着间距较小的轮廓峰谷。这种表面上具有较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。机器设备对零件各个表面的要求不一样，如配合性质、耐磨性、抗腐蚀性、密封性、外观要求等，因此，对零件表面粗糙度的要求也各有不同。一般说来，凡零件上有配合要求或有相对运动的表面，表面粗糙度参数值小。因此，应在满足零件表面功能的前提下，合理选用表面粗糙度参数。 1.评定表面结构常用的轮廓参数 ①算术平均偏差Ra是指在一个取样长度内纵坐标值Z(x)绝对值的算术平均值 ② 轮廓的最大高度Rz是指在同一取样长度内，最大轮廓峰高和最大轮廓谷深之和的高度 图9-27 评定表面结构常用的轮廓参数 2.有关检验规范的基本术语 检验评定表面结构参数值必须在特定条件下进行。国家标准规定，图样中注写参数代号及其数值要求的同时，还应明确其检验规范。有关检验规范方面的基本术语有取样长度、评定长度、滤波器和传输带以及极限值判断规则。本有关检验规范仅介绍取样长度与评定长度和极限值判断规则。 （1）取样长度和评定长度 以粗糙度高度参数的测量为例，由于表面轮廓的不规则性，测量结果与测量段的长度密切相关，当测量段过短，各处的测量结果会产生很大差异，但当测量段过长，则测得的高度值
中将不可避免地包含了波纹度的幅值。因此，在X轴上选取一段适当长度进行测量，这段长度称为取样长度。但是，在每一取样长度内的测得值通常是不等的，为取得表面粗糙度最可靠的值，一般取几个连续的取样长度进行测量，并以各取样长度内测量值的平均值作为测得的参数值。这段在X轴方向上用于评定轮廓的并包含着一个或几个取样长度的测量段称为评定长度。当参数代号后未注明时，评定长度默认为5 个取样长度，否则应注明个数。例如：Rz0.4、Ra30.8、Rz13.2分别表示评定长度为5个(默认)、3个、1个取样长度。 （2）极限值判断规则 完工零件的表面按检验规范测得轮廓参数值后，需与图样上给定的极限比较，以判定其是否合格。极限值判断规则有两种： ① 16%规则运用本规则时，当被检表面测得的全部参数值中，超过极限值的个数不多于总个数的16%时，该表面是合格的。 ②最大规则运用本规则时，被检的整个表面上测得的参数值一个也不应超过给定的极限值。 16%规则是所有表面结构要求标注的默认规则。即当参数代号后未注写“max”字样时，均默认为应用16%规则(例如Ra0.8)。反之，则应用最大规则(例如Ramax0.8)。 3. 标注表面结构的图形符号 标注表面结构要求时的图形符号种类、名称、尺寸及其含义见表9-1。 表9-1 表面结构符号
工序作业指导书 文件编号：OQM-7.5-12-2000 分发编号： 版本号：A 受控状态： 编制： 审核： 批准： 目录
第一篇测量定位和放线 第二篇地面与楼面工程 第三篇钢筋工程 第四篇装饰工程 第五篇管道安装 第六篇电气安装工程 第七篇模板工程 第八篇砖砌体工程 第九篇门窗工程 第十篇脚手架搭接作业指导 第一篇测量定位和放线 目录
一、工程定位----------------------------------------------1 二、工程平面定位------------------------------------------3 三、工程标高定位------------------------------------------3 四、工程定位注意的几点问题--------------------------------3 一、工程定位 工程定位，一般包括两个内容，一个是平面位置定位，一个是标高定位。 1、根据场地上建筑物主轴线控制点或其它控制点，将房屋外墙；轴线的
交点用经纬仪投测至地面木桩顶面作为标志的小钉上。这就完成了工程的平面布置定位。 2、根据施工现场水准控制点，推算±0.000标高或根据与±0.000某建筑物，某处标高相对关系，用水准仪和水准尺，将标高定在龙门桩上这就完成了工程的标高定位。 二、工程平面定位 一般用经纬仪进行直线定位，然后用钢尺沿视线方向丈量出两点间的距离。 1、拟建建筑物与原有建筑物的相对定位。一般可根据设计图上给出的设计建（构）筑物与建（构）筑物的相对定位。一般可根据设计图上给出的设计建（构）筑物或道路中心线的位置关系数据，定出建（构）筑物主轴线的位置。 2、根据“建筑红线”及定位桩点的定位，所谓“建筑红线”系“拨地单位在地面上测投的允许用地的边界点的连线，所谓定位桩点系“建筑红线”上标有坐标值或标有与拟建建筑物成某种关系值的桩点。 3、现场建立控制系统定位。是在建筑总平面图上在不同边长组成的方体或矩形格网系统。其格网的交点称为控制点。 三、工程标高定位 设计±0.000标高，有两种表示方法，一是绝对标高，即离国家规定的某一海平面的高度；一是相对标高，即与周围地物的比较高度。 1、绝对标高表示的±0.000的定位。施工图上一般均注明±0.000相当绝对标高的数值，该数值可从建筑物附近的水准控制点或大地水准点引测，并在供放线的龙门桩或施工场地固定建筑物上标出。 2、相对标高表示的±0.000的定位。施工图上一般±0.000的定位。有些沿街建筑或房屋密集处的建筑。往往在施工图上直接标明±0.000的位置与某建筑物或某地物的某处标高或成某数值关系，在±0.000定位时，就可由该处进行引测。 四、工程定位注意的几点问题 1、为防止仪器不均匀下沉对测角的影响，经纬仪的三脚架应安置稳固，仪器安妥后，不得用于扶摸三脚架和基座，走动时，要稍离三脚架，防止碰动。 2、为减少对中不准对测角的影响，应仔细做好对中工作。一般规定边长
三米直尺法检测平整度 作业指导书 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
T0931-2008三米直尺法检测平整度作业指导书 一目的和适用范围及标准 本方法规定用三米直尺测定路表面的平整度。定义三米直尺基准面距离路表面的最大间隙表示路基路面的平整度，以mm计。 本方法适用于测定压实成型的路面各层表面的平整度，以评定路面的施工质量及使用质量，也可用于路基表面成型后的施工平整度检测。 二仪具与材料 本试验需要下列仪具与材料： （1）3m直尺：硬木或铝合金钢制，底面平直，长3m。 （2）最大间隙测量器具： 楔形塞尺：木或金属制的三角形塞尺，有手柄。塞尺的长度与高度之比不小于10，宽度不大于15mm，边部有高度标记，刻度精度不小于或等于0.2mm，也可使用其他类型的量尺。 深度尺：金属制的深度测量尺，有手柄。深度尺测量杆端头直径不小于10mm，刻度精度小于或等于。 （3）其它：皮尺或钢尺、粉笔等。 三方法与步骤 准备工作 （1）按有关规范规定选择测试路段。
（2）在测试路段路面上选择测试地点：当为施工过程中质量检测需要时，测试地点根据需要确定，可以单杆检测；当为路基路面工程质量检查验收或进行路况评定需要时，应连续测量10尺。除特殊需要者外，应以行车道一侧车轮轮迹（距车道线80～100cm）作为连续测定的标准位置。对旧路已形成车辙的路面，应取车辙中间位置为测定位置，用粉笔在路面上做好标记。 （3）清扫路面测定位置处的污物。 测试步骤 （1）在施工过程中检测时，按根据需要确定的方向，将3m直尺摆在测试地点的路面上。 （2）目测3rn直尺底面与路面之间的间隙情况，确定间隙最大的位置。 （3）用有高度标线的塞尺塞进间隙处，量测其最大间隙的高度(mm)；或者用深度尺在最大间隙位置量测直尺上顶面距地面的深度，该深度减去尺高即为测试点的最大间隙的高度，精确至。 四计算 单杆检测路面的平整度计算，以3m直尺与路面的最大间隙为测定结果。连续测定10次时，判断每个测定值是否合格，根据要求计算合格百分率，并计算10个最大间隙的平均值。 五报告
第五章表面粗糙度及其检测 学时：4 课次：2 目的要求： 1．了解表面粗糙度的实质及对零件使用性能的影响。 2．掌握表面粗糙度的评定参数（重点是轮廓的幅度参数）的含义及应用场合。 3．掌握表面粗糙度的标注方法。 4．初步掌握表面粗糙度的选用方法。 5．了解表面粗糙度的测量方法的原理。 重点内容： 1．表面粗糙度的定义及对零件使用性能的影响。 2．表面粗糙度的评定参数（重点是轮廓的幅度参数）的含义及应用场合。 3．表面粗糙度的标注方法。 4．表面粗糙度的选用方法。 5．表面粗糙度的测量方法 难点内容： 表面粗糙度的选用方法。 教学方法：讲+实验 教学内容：（祥见教案） 一、基本概念 1．零件表面的几何形状误差分为三类： （1）表面粗糙度：零件表面峰谷波距<1mm。属微观误差。 （2）表面波纹度：零件表面峰谷波距在1~10mm。 （3）形状公差：零件表面峰谷波距>10mm。属宏观误差。 图5-1 零件的截面轮廓形状 2．表面粗糙度对零件质量的影响： （1）影响零件的耐磨性、强度和抗腐蚀性等。 （2）影响零件的配合稳定性。 （3）影响零件的接触刚度、密封性、产品外观及表面反射能力等。 二．表面粗糙度的基本术语
1、取样长度lr ： 取样长度是在测量表面粗糙度时所取的一段与轮廓总的走向一致的长度。 规定：取样长度范围内至少包含五个以上的轮廓峰和谷如图5-2所示。 图5-2 取样长度、评定长度和轮廓中线 1．评定长度ln ： 评定长度是指评定表面粗糙度所需的一段长度。 规定：国家标准推荐ln = 5lr ，对均匀性好的表面，可选ln > 5lr, 对均匀性较差的表面，可选ln < 5lr 。 2．中线： 中线是指用以评定表面粗糙度参数的一条基准线。有以列两种： （1）轮廓的最小二乘中线 在取样长度内，使轮廓线上各点的纵坐标值Z （x ）的平方和 为最小，如图5-2 a 所示。 （2）轮廓的算术平均中线 在取样长度内，将实际轮廓划分为上下两部分，且使上下面 积相等的直线。如图5-2 b 所示。 三．表面粗糙度的评定参数 国家标准GB/T3505—2000规定的评定表面粗糙度的参数有：幅度参数2个，间距参数1个，曲线和相关参数1个，其中幅度参数是主要的。 1、轮廓的幅度参数 （1） 轮廓的算术平均偏差Ra 在一个取样长度内，纵坐标Z （x ）绝对值的算术平均值，如图5-3a 所示。 Ra 的数学表达式为： Ra = lr 1 lr x Z 0）（dx 测得的Ra 值越大，则表面越粗糙。一般用电动轮廓仪进行测量。
4、平整度试验作业指导书 平整度试验检测1--3人，每10公里每车道用时1.5-3小时。 车载式激光平整度仪测定平整度试验方法 1目的与适用范围 1.1本方法适用于各类车载式激光平整度仪在新建、改建路面工程质量验收和无严重坑槽、车辙等病害及无积水、积雪、泥浆的正常通车条件下连续采集路段平整度数据。 1.2本方法的数据采集、传输、记录和处理分别由专用软件自动控制进行。 2仪具与材料技术要求 ⑴测试系统 测试系统由承载车辆、距离传感器、纵断面高程传感器和主控制系统组成。主控制系统对测试装置的操作实施控制，完成数据采集、传输、存储与计算过程。 ⑵设备承载车要求 根据设备供应商的要求选择测试系统承载车辆。 ⑶测试系统基本技术要求和参数
①测试速度：30~100km/h。 ②采样间隔：500mm。 ③传感器测试精度：≤0.5mm。 ④距离标定误差：<0.1%。 ⑤系统工作环境温度：0~60℃。 3方法与步骤 3.1 准备工作 ⑴设备安装到承载车上以后应按本方法第5条的规定进行相关性试验。 ⑵根据设备操作手册的要求对测试系统各传感器进行校准。 ⑶检查测试车轮胎气压，应达到车辆轮胎规定的标准气压，车胎应清洁，不得黏附杂物。 ⑷距离测量装置需要现场安装的，根据设备操作手册说明进行安装，确保机械紧固装置安装牢固。 ⑸检查测试系统各部分应符合测试要求，不应有明显的可视性破损。
⑹打开系统电源，启动控制程序，检查各部分的工作状态。 3.2测试步骤 ⑴测试开始之前应让测试车以测试速度行驶5~10km，按照设备使用说明规定的预热时间对测试系统进行预热。 ⑵测试车停在测试起点前50~100m处，启动平整度测试系统程序，按照设备操作手册的规定和测试路段的现场技术要求设置完毕所需的测试状态。 ⑶驾驶员应按照设备操作手册要求的测试速度范围驾驶测试车，宜在50~80km/h之间，避免急加速和急减速，急弯路段应放慢车速，沿正常行车轨迹驶入测试路段。 ⑷进入测试路段后，测试人员启动系统的采集和记录程序，在测试过程中必须及时准确地将测试路段的起终点和其他需要特殊标记的位置输入测试数据记录中。 ⑸当测试车辆驶出测试路段后，测试人员停止数据采集和记录，并恢复仪器各部分至初始状态。 ⑹检查测试数据文件，文件应完整，内容应正常，否则
