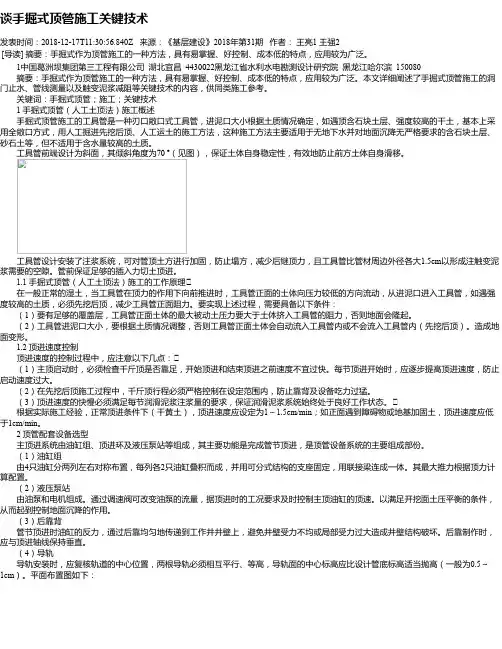

谈手掘式顶管施工关键技术
发表时间：2018-12-17T11:30:56.840Z 来源：《基层建设》2018年第31期作者：王亮1 王强2
[导读] 摘要：手掘式作为顶管施工的一种方法，具有易掌握、好控制、成本低的特点，应用较为广泛。
1中国葛洲坝集团第三工程有限公司湖北宜昌 4430022黑龙江省水利水电勘测设计研究院黑龙江哈尔滨 150080摘要：手掘式作为顶管施工的一种方法，具有易掌握、好控制、成本低的特点，应用较为广泛。本文详细阐述了手掘式顶管施工的洞门止水、管线测量以及触变泥浆减阻等关键技术的内容，供同类施工参考。
关键词：手掘式顶管；施工；关键技术
1 手掘式顶管（人工土顶法）施工概述
手掘式顶管施工的工具管是一种刃口敞口式工具管，进泥口大小根据土质情况确定，如遇顶含石块土层、强度较高的干土，基本上采用全敞口方式，用人工掘进先挖后顶、人工运土的施工方法，这种施工方法主要适用于无地下水并对地面沉降无严格要求的含石块土层、砂石土等，但不适用于含水量较高的土质。
工具管前端设计为斜面，其倾斜角度为70 o（见图），保证土体自身稳定性，有效地防止前方土体自身滑移。
工具管设计安装了注浆系统，可对管顶土方进行加固，防止塌方，减少后继顶力，且工具管比管材周边外径各大1.5cm以形成注触变泥浆需要的空隙。管前保证足够的插入力切土顶进。
1.1 手掘式顶管（人工土顶法）施工的工作原理
在一般正常的湿土，当工具管在顶力的作用下向前推进时，工具管正面的土体向压力较低的方向流动，从进泥口进入工具管，如遇强度较高的土质，必须先挖后顶，减少工具管正面阻力。要实现上述过程，需要具备以下条件：
（1）要有足够的覆盖层，工具管正面土体的最大被动土压力要大于土体挤入工具管的阻力，否则地面会隆起。
（2）工具管进泥口大小，要根据土质情况调整，否则工具管正面土体会自动流入工具管内或不会流入工具管内（先挖后顶）。造成地面变形。
1.2 顶进速度控制
顶进速度的控制过程中，应注意以下几点：
（1）主顶启动时，必须检查千斤顶是否靠足，开始顶进和结束顶进之前速度不宜过快。每节顶进开始时，应逐步提高顶进速度，防止启动速度过大。
（2）在先挖后顶施工过程中，千斤顶行程必须严格控制在设定范围内，防止靠背及设备吃力过猛。
（3）顶进速度的快慢必须满足每节润滑泥浆注浆量的要求，保证润滑泥浆系统始终处于良好工作状态。
根据实际施工经验，正常顶进条件下（干黄土），顶进速度应设定为1～1.5cm/min；如正面遇到障碍物或地基加固土，顶进速度应低于1cm/min。
2 顶管配套设备选型
主顶进系统由油缸组、顶进环及液压泵站等组成，其主要功能是完成管节顶进，是顶管设备系统的主要组成部份。
（1）油缸组
由4只油缸分两列左右对称布置，每列各2只油缸叠积而成，并用可分式结构的支座固定，用联接梁连成一体。其最大推力根据顶力计算配置。
（2）液压泵站
由油泵和电机组成。通过调速阀可改变油泵的流量，据顶进时的工况要求及时控制主顶油缸的顶速。以满足开挖面土压平衡的条件，从而起到控制地面沉降的作用。
（3）后靠背
管节顶进时油缸的反力，通过后靠均匀地传递到工作井井壁上，避免井壁受力不均或局部受力过大造成井壁结构破坏。后靠制作时，应与顶进轴线保持垂直。
（4）导轨
导轨安装时，应复核轨道的中心位置，两根导轨必须相互平行、等高，导轨面的中心标高应比设计管底标高适当抛高（一般为0.5～1cm）。平面布置图如下：
