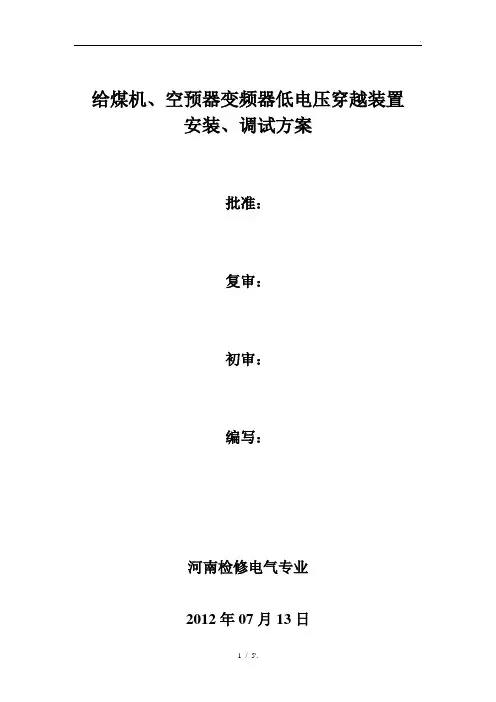

给煤机、空预器变频器低电压穿越装置
安装、调试方案
批准：
复审：
初审：
编写：
河南检修电气专业
2012年07月13日
一、装置概况：
根据根据坑口公司电气专业要求，对1、2号炉14台给煤机8台空预器变频器安装变频器低电压穿越装置。
GLT-20A、B型变频器低电压穿越装置当电网电压正常时装置待机，电能通过交流旁路向变频器送电，BOOST升压回路处于旁路状态，不参与装置运行。当电网电压发生跌落时，BOOST升压电路以BOOST工作状态启动，保证到负载稳定的直流电压。
装置的运行模式下有两种工作状态：BOOST工作状态、非BOOST工作状态。BOOST工作状态是指在电网电源发生跌落时，BOOST升压电路可以提供变频器稳定的直流电压，维持变频器正常工作; 非BOOST工作状态是指在电网电源正常时，BOOST升压电路不参与装置的运行，电能通过交流旁路向变频器送电。
二、组织措施：
（一）施工技术负责人：徐洪民
施工安全负责人：和占明
施工人员：和海涛李海龙等
施工上岗到位人员：
1、组织人员：徐洪民、和占明、张海明
2、参加人员：河南维护电气二次班人员
（二）人员责任分工：
1、徐洪民负责本次安装全面协调工作，负责技术方案审核并负有安全技术措施管理执行和完成落实责任。
2、和占明组织本专业全面检修与配合工作，对检修人员的安全负管理责任。
3、张海明负责检修工作过程中的技术监督工作，负责整体检修工作人员组织与协调工作。
一、施工安全措施
（一）、施工作业危险点分析
1、不办理工作票即开始工作，即无票工作，安全措施未落实，造成人身伤害、设备损坏。
2、进行拆接线时，发生人身触电。
3、误接线。
4、电缆勋伤
（二）、施工作业危险点预控措施
1、电气工作应按照规定办理电气工作票，严禁无票工作。
2、作业前工作负责人向工作班成员交待好作业危险点，现场使用的检修电源必需配臵合格的漏电保安器。
3、工作前要验电，确认设备停电并将盘内电源开关至于断开位臵后方可开始工作。
拆接线时应做好监护、拆接线应做好绝缘防护严防短路和接地，工作时要戴好线手套。
4、拆接线要做好标记，并做好相应的记录工作。
5、电缆槽盒或控制盘柜上进行切割、焊接、打孔工作时，应将槽盒内和盘柜内电缆移开并做好防护措施。
（三）施工作业危险点预控责任人
责任人：和海涛
三、施工技术措施
（一）、施工技术方案
1、给煤机变频低电压穿越装臵采用GLT-20A型，用10号槽钢做60*80底座，用膨胀螺丝固定于地面，装臵与底座间点焊固定，柜后用电缆槽盒与给煤机电缆槽盒相连。
空预器变频器低电压穿越装臵采用GLT-20B型,将柜体直接焊接于空预器变频柜对面的格栅板上，电缆由柜下部引出，电缆用蛇皮管防护。
2、给煤机变频低电压穿越装臵动力电源取自给煤机控制柜内总电源开关QM1，经装臵内15SW刀闸引入。
3、直流由装臵16SW刀闸引出接至变频器直流端子。
4、给煤机控制电源QM4、QM5分别取自装臵内隔离变DYB2、DYB3输出端，原给煤机控制柜内隔离变T1、T2取消，其输入、输出用端子短接。
5、空预器变频器主、辅电机动力电源分别取自锅炉MCC 段和锅炉保安MCC段，低电压穿越装臵动力电源取自主电机锅炉MCC段来电源与主电机变频器电机动力电源并接，由装
臵内15SW刀闸引入。
6、直流由装臵16SW刀闸引出接至主电机变频器直流端子。
7、空预器主、辅电机变频器控制电源由分别取自锅炉MCC段和锅炉保安MCC段两路电源经双电源切换继电器供电。现将锅炉MCC段来控制电源取消，改由低电压穿越装臵UPS 电源经13SW刀闸引出提供，与锅炉保安MCC段来电源实现双电源切换。
8、装臵安装接线结束调试运前，应检查接线是否正确，核实动力电源相序不能错接。
9、上电前应先将装臵交流电源15SW刀闸，直流电源16SW 刀闸，装臵控制电源12SW、13SW刀闸拉开。
10、核实电源电压正确后，投入装臵交流电源15SW刀闸，启动装臵UPS电源正常后方可投入控制电源12SW、13SW 刀闸。
11、用万用表测量直流16SW刀闸上下口变频器反馈直流与装臵产生直流直流一致，压差在允许范围内后方可投入16SW刀闸。
12、试运必须由厂家技术人员操作。
