DP系列干式螺杆真空泵
威海智德真空科技有限公司主要供应设备：
※ DP系列干式螺杆真空泵、罗茨真空泵、水环真空泵、大型复杂真空机组。公司网址：VV VV VV 。drypumps。net
电①③五六③①贰壹⑧⑨③丛经理欢迎咨询选购。
DP系列干式螺杆真空泵
性能特点：
1、工作腔内无任何介质，可获得清洁真空。
2、工作腔及螺杆转子表面有防腐涂层，可适应恶劣工况。
3、气体在泵内无压缩，适宜抽取可凝性气体。
4、单台泵可从大气抽至1Pa，真空系统可大大简化。
5、水温对真空影响小，节水达90％以上,甚至可以不耗水。
6、不耗油,无滴漏。
7、旋转部件间无摩擦,可高速运转,整机体积小。
8、结构简单，维护方便。
9、被抽气体直接排出泵体，不污染水，无环保压力，气体回收更便捷。
10、可与罗茨泵、分子泵组成无油机组。
抽速曲线：

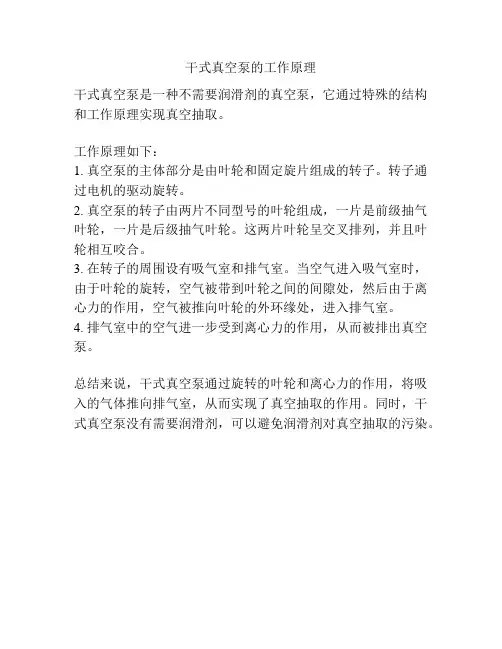

工作原理：
干式螺杆真空泵，是利用一对螺杆，在泵壳中作同步高速反向旋转而产生的吸气和排气作用的抽气设备，两螺杆经精细动平衡校正，由轴承支撑，安装在泵壳中，螺杆与螺杆之间都有一定的间隙，因此泵工作时，相互之间无磨擦，运转平稳，噪音低，工作腔无需润滑油，因此，干式螺杆泵能抽除含有大量水蒸汽及少量粉尘的气体场合，极限真空更高，消耗功率更低，具有节能，免维修等优点。它是油封式/水环式/喷射式真空泵的更新换代产品。
JZJD系列干式真空机组
结构及特点：
JZJD系列干式真空机组是由常规罗茨真空、干式螺杆真空泵以及阀门、机架、电器控制箱组成的，其中干式螺杆真空泵作为前级真空泵，在达到罗茨真空泵启动压力时，由真空规头及压力变送器控制罗茨真空泵的启停。由于罗茨真空泵及干式螺杆真空泵运转部件均不接触，因此整机具备运转平稳，噪音低，结构紧凑占地面积小等优点。
性能特点：
1：JZJD系列干式真空机组抽气范围广（280-4320m3/h），真空度高（极限压力可达0.01Pa）2：即使在高真空下依然能保持较大的抽速，满足客户对高真空、大抽速的要求。
3：罗茨真空泵与干式螺杆真空泵可根据抽速比，搭配各种组合方案，有效降低能源消耗，达到最佳性价比。
机组型号意义：
双罗茨螺杆真空机组单罗茨螺杆真空机组
例1：JZJD1200-4.2 (ZJ1200/ ZJ300/DP430) 例2：JZJD600-5（ZJ600/DP430）J—机组（汉字拼音ji 的第一个字母）J—机组（汉字拼音ji 的第一个字母）ZJ—罗茨真空泵ZJ—罗茨真空泵
D—干式螺杆真空泵（前级泵）D—干式螺杆真空泵（前级泵）1200—主泵抽速（抽速L/S）600—主泵抽速（抽速L/S）
4—中间泵与主泵抽速比5—主泵与前级泵抽速比
2—中间泵与前级泵抽速比
注：DP430为干式螺杆真空泵，抽速为120L/S
典型应用/案例
石油、化工、生物制药领域油气、溶剂回收
电子、真空镀膜、航空、核工业领域纺织、冶金等行业
石油、化工、生物制药领域
比传统加工工艺的真空度更高，能够在正常工作运转情况下不间断排除从泵进气口进入的液体，完全解决了容积脱除和工作液的排除问题，可获得最干净的真空，实现中间容剂的回收。
具体应用：干燥处理、真空蒸馏、分子蒸馏、溶剂的回收、工厂普通真空。
油气、溶剂回收
由于泵腔内无油无水，对所抽气体介质无污染，因此在油气、溶剂回收等方面拥有无可比拟的优势
具体应用：油气回收、溶剂回收。
电子、真空镀膜、航空、核工业领域
能够抽除普通空气，易燃易爆气体、腐蚀性气体，尤其能满足对获得清洁真空要求较高的环境。
具体应用：真空镀膜、真空蒸馏、真空干燥、拉单晶、特气制造、离子刻蚀等。
纺织、冶金等行业
在氨纶、芳纶、纤维、冶金等相关工艺中应用干式真空泵，比其他类型真空泵效率更高、无污染、更节能。具体应用：真空脱泡、VOD真空吹氧脱碳法等。
