空气能热水器全程安装
细节图片展示
Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
空气能热水器全程安装细节图片展示
作为新能源产品，以其低碳节能高效而备受各界认可，其耗能为电热水器的四分之一、燃气热水器的三分之一、太阳能热水器的二分之一，而掀起了舒适家居新一轮低碳潮。
相关行业专家分析，空气能热水器之所以如此节能低碳，与产品核心优势分不开，即为其创新的技术与合理科学的安装。
下面为大家分享空气能热水器全程安装细节与技巧：
空气能热水器安装过程细节（一）
空气能热水器安装过程细节（二）
空气能热水器安装过程细节（三）
空气能热水器安装过程细节（四）
空气能热水器安装过程细节（五）
空气能热水器安装过程细节（六）
空气能热水器安装过程细节（七）
空气能热水器安装过程细节（八）
空气能热水器安装过程细节（九）
空气能热水器安装完成（十）
空气能热水器安装应该注意问题
（一）搬运
搬运过程中，机组应尽量保持水平状态。机组最大倾斜角度不能超过45度，绝对不能翻倒，以免制冷剂泄漏及损坏压缩机。
（二）检验
机组用木架箱包装再运输，用户应仔细检查在运输过程中机组有无损伤，并且所有随机零件均已收到。
（三）空气能主机的安装
1、空气能主机的安装与空调器室外机安装要求相同。可安装在外墙、屋顶、阳台、地面上。出风口应避开迎风方向。
2、主机与储水箱之间距离不得大于5米，标准配置为3米。
3、主机与四周墙壁或其它遮挡物之间距离不能太小。
4、如果装雨棚保护空气能以防止风吹日晒，则应注意保证主机换热器的吸热散热不受阻碍。
5、主机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定。
6、控制面板不要安装在浴室，以免影响正常工作。
资料整理————星光太阳能科技
空气能热水系统安装要求 ---------------------------------------------------------------------------- E1 主机的安装要求 E1.1 机组可安装于地面、屋顶、阳台、专用平台或其它任何便于安装并可承受机组运行重量的地方。机组与基础之间加10 mm～20 mm的橡胶减震垫。 E1.2选择通风良好、排气顺畅的安装场所，不应安装在密闭的空间内，以免影响机组从空气中取热。机组排风和运行噪音应不影响周围居民。 E1.3 机组至于屋顶时，应注意风向，避免机组排风方向直接顶风；安装于地面时，应尽量避开强风口， E1.4 机组至于屋顶时，应有良好的防雷措施。 E1.5 机组周围应留有大于600 mm的维修空间。 E1.6 机组应安装于离电源、水源较近的地方，以便于配线和补水。 E1.7 机组周围应无强热源及其它设备的排气口，无腐蚀性和可燃性气体。 E1.8 机组露天安装时，应安装遮阳棚，防止阳光直射、雨淋、积雪。 E1.9 机组可直接用膨胀螺栓固定于水泥基座上，并预留排水地漏；也可用角钢制作托架、加防震橡胶垫，置于地面或屋顶平面。 E1.10 搬运机组时，应注意倾斜角度小于30°；主机应水平安装，倾斜度不大于1°。 E1.11 机组必须有可靠接地保护措施。 E1.12 应确保主机周围气流顺畅，便于维修，主机箱与热水箱尽量靠近，距离不宜大于5 m。内置水泵的机组，主机与加热水箱的高度差不得大于其机外扬程。 E2 水箱的安装要求 E2.1 热水箱应尽可能安装在靠近用水点及热泵机组的位置，以减少管路热损失。
E2.2 如加热水箱与蓄热水箱分离时应保证加热水箱的给水管出口高于蓄热水箱的最高液面。以保证加热水箱的水能全部排进蓄热水箱。 E2.3 水箱的安装基础必须经过承重设计，其承重能力应大于水箱运行重量的两倍。严禁挂墙安装。 E2.4 承压热水箱必须安装安全阀(机组已配，安装于水箱顶部)和单向止回阀(用户自配，装于冷水补水管上)。安全阀排泄口必须向下，并保持与大气相通，不得有任何堵塞。 E2.5 水箱周围应留大于600 mm的安装维修空间。 E3 水泵的安装要求 E3.1 加热循环泵安装在机组与加热水箱之间，水流方向朝主机。 E3.2 给水循环泵安装在水箱与给水管网之间，应尽量靠近水箱。 E3.3与水泵连接的吸、排水管的直径，应不小于泵体的吸排水口直径。如果连接管直径大于泵体的吸排水管的直径时，则应在吸排水口与吸排水管之间，加接锥形渐扩接头。水平安装的锥型接管，应采用上平式偏心锥型接管，以免空气积存在锥型管的上部，阻碍水流。E3.4 严禁将吸排水管的重量加在水泵泵体上，应在泵前、后的吸、排水管道上加装管道支架来承受管道本身的负荷。 E3.5 按水泵安装使用说明书的要求作好水泵的安装基础，并作好减震处理。 E4 Y型过滤器的安装要求 E4.1 水泵吸入端及补水电磁阀前必须安装Y型过滤器； E4.2 Y型过滤器的滤网拆洗方向必须朝下； E4.3 Y型过滤器安装的高度要求便于拆洗滤网。 E5 热水管道的布置和敷设要求 热水管道的布置在满足使用要求（水压、水量、水温）的情况下，力求管线最短，且便于维
空气能热水器全程安装 细节图片展示 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
空气能热水器全程安装细节图片展示 作为新能源产品，以其低碳节能高效而备受各界认可，其耗能为电热水器的四分之一、燃气热水器的三分之一、太阳能热水器的二分之一，而掀起了舒适家居新一轮低碳潮。 相关行业专家分析，空气能热水器之所以如此节能低碳，与产品核心优势分不开，即为其创新的技术与合理科学的安装。 下面为大家分享空气能热水器全程安装细节与技巧： 空气能热水器安装过程细节（一） 空气能热水器安装过程细节（二） 空气能热水器安装过程细节（三） 空气能热水器安装过程细节（四） 空气能热水器安装过程细节（五） 空气能热水器安装过程细节（六） 空气能热水器安装过程细节（七） 空气能热水器安装过程细节（八） 空气能热水器安装过程细节（九） 空气能热水器安装完成（十） 空气能热水器安装应该注意问题 （一）搬运 搬运过程中，机组应尽量保持水平状态。机组最大倾斜角度不能超过45度，绝对不能翻倒，以免制冷剂泄漏及损坏压缩机。 （二）检验 机组用木架箱包装再运输，用户应仔细检查在运输过程中机组有无损伤，并且所有随机零件均已收到。 （三）空气能主机的安装 1、空气能主机的安装与空调器室外机安装要求相同。可安装在外墙、屋顶、阳台、地面上。出风口应避开迎风方向。 2、主机与储水箱之间距离不得大于5米，标准配置为3米。 3、主机与四周墙壁或其它遮挡物之间距离不能太小。 4、如果装雨棚保护空气能以防止风吹日晒，则应注意保证主机换热器的吸热散热不受阻碍。 5、主机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定。 6、控制面板不要安装在浴室，以免影响正常工作。 资料整理————星光太阳能科技
随着节能工作的推广，低碳环保的空气能热水器也慢慢成为了热水器市场的宠儿。在市区，基本上每个新的高端楼盘都可以发现空气能热水器的丽影。空气能热水器比普通热水器更舒适、更安全、更节能的优势已经得到了用户的认可。 1、问：空气能热水器的水箱与主机最好的安放位置在哪里？ 答：如果是分体机的话，空气能水箱最好安放在阳台、飘窗。据统计，90%的客户将空气能热水器的水箱安放在这些位置。这样的优点在于不占用室内空间，稳固安全，足量的热水贯通家里整个热水管道系统。空气能主机最好安放在通风、向阳的地方。空气能热水器从空气能中吸收热量，飘窗或外挂墙面等方式，可以让主机尽可能从空气中吸收热量，提高制热效率。如果是一体机，可以放在室外，也可以放在室内。 2、问：房子正在装修，什么时候是考虑空气能热水器的最佳时间？ 答：在水电工进场之前。为了保证最佳的使用效果，在水电工进场之前，请管道技术人员上门勘察现场，设计热水管道走向，并确定空气能热水器最优的安放位置。待水电铺设完毕，沐裕空气能热水器只要接上水管、插上电源就可以3、问：家里是老房子，不容易改变热水管路与地面外观，是不是也可以装空气能热水器？
答：可以。 方案一，一部分可以解决主机和水箱位置的老房子是可以改造安装空气能热水器。 方案二，一部分老房子不容易改变热水管路与地面外观，针对性地推出了即热式壁挂整体式空气能热水器。这款空气能热水器可以像安装普通热水器一样，挂在浴室墙面，减少安装限制。 4、问：家里已经有了其他类型热水器，能不能改造成空气能热水器？ 答：可以。空气能热水器相比其他热水器优势明显，改造时只需将之前热水管道中的接口与空气能热水器的热水出口接通即可。 5、问：空气能热水器出水对水压有没有特殊要求？ 答：对水压没有特殊要求。空气能热水器水箱是承压式水箱，只要自来水有压力，出来的热水就有压力，不存在对水压的特殊要求。 6、问：如果空气能热水器水箱安放在二楼，用水点却在三楼，这样热水能不能上去？ 答：可以。空气能热水器出水点出水靠自来水自身的压力，只要自来水能到三楼，热水就能到三楼。 7、问：空气能热水器对电源线有没有特殊的要求？ 答：空气能热水器显着节能，功率与普通热水器相比较
1、空气能热水器机组要求 1.1空气能热水器机组共计2台，单台机组参数：在环境温度20℃,初始水温15℃，终止水温55℃工况下，单台主机额定制热量：≥10KW，额定输入功率≤4.3KW，单台热水机组噪音≤58dB（A），不推荐使用输入功率过大或输出功率过小的机型。 1.2机组功能：采用双压缩机一次加热式（直热式）并具有循环加热功能的机组：热泵主机启、停控制同时具有水箱水位和水箱温度两种控制方式，采用先进的除霜技术，水侧换热器采用同轴套管换热器。 1.3控制技术：可设定和显示制热水温度、可定时开关面、具有断电重新上电后自动恢复运行状态功能、可在控制器上显示和调节水箱水位，具有故障自检及报警功能。 1.4压缩机应采用涡旋式高效压缩机，可耐高温150℃以上。 1.5热水箱水位任意设置。 1.6产水量控制：空气能热水器机组能按实际的用水量来自动控制每天的产水量。 1.7机组主要设备和控制部件须为技术先进和性能优良的产品。 1.8除霜控制模式：能根据热泵机组能力的衰减变化来判断进入除霜，并采用多种先进的化霜技术组合，确保热泵机组高效化霜、安全过冬。 1.9空气能热水器机组必须有多重安全保护装置：防漏电保护、高压保护、低压保护、压缩机过A不锈钢制作内胆，厚度不小于1.5mm，保温采用聚氨脂整体发泡，保温层厚度流过载保护、启动延时、水流保护、水温超高温保护、水箱水位保护等安全保护。 1.10空气能热水器机组采用单风轮设计 1.11所投空气能热水器机组型号产品须获CCC认证。 1．12要用理论计算说明所选用机组的性能指标符合要求。 2、不锈钢保温水箱 选用SUS304/B不低于50mm，外胆采用不锈钢亮光板，厚度不小于0.8mm
空气能热水器从空气能中吸收热量，飘窗或外挂墙面等方式，可以让主机尽可能从空气中吸收热量，提高制热效率。 在水电工进场步骤之前。为了保证最佳的使用效果，在水电工进场之前，请管道技术人员上门勘察现场，设计热水管道走向，并确定空气能热水器最优的安放位置。待水电铺设完毕，沐裕空气能热水器只要接上水管、插上电源就可以 家里是老房子，不容易改变热水管路与地面外观，是不是也可以装空气能热水器? 可以。方案一，一部分可以解决主机和水箱位置的老房子是可以改造安装空气能热水器。 方案二，一部分老房子不容易改变热水管路与地面外观，针对性地推出了即热式壁挂整体式空气能热水器。这款空气能热水器可以像安装普通热水器一样，挂在浴室墙面，减少安装限制。
家里已经有了其他类型热水器，能不能改造成空气能热水器? 可以。空气能热水器相比其他热水器优势明显，改造时只需将之前热水管道中的接口与空气能热水器的热水出口接通即可。 问：空气能热水器出水对水压有没有特殊要求? 对水压没有特殊要求。空气能热水器水箱是承压式水箱，只要自来水有压力，出来的热水就有压力，不存在对水压的特殊要求。 如果空气能热水器水箱安放在二楼，用水点却在三楼，这样热水能不能上去? 可以。空气能热水器出水点出水靠自来水自身的压力，只要自来水能到三楼，热水就能到三楼。 空气能热水器对电源线有没有特殊的要求? 空气能热水器显著节能，功率与普通热水器相比较小，一般家庭使用的电源线即可。以200L空气能热水器为例，额定功率为1250W，普通家庭使用的2.5mm2电源线就可以满足需要。
快益修以家电、家居生活为主营业务方向，提供家电清洗、维修、保养、置换、回收、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等服务。
凯立信：空气能热水器使用说明书 安装注意事项 一、必须使用220V50Hz交流电源； 二、电器插头、插座必须连接牢固，接地良好； 三、安装室外机必须可靠接地； 四、勿安装在有使用或者存储汽油、化学溶剂等易燃、易爆炸物质的场所，以免发生火灾和爆炸事故。也勿安装在有腐蚀气体或液体的场所，以免影响热水器的使用寿命； 五、必须使用厂家提供的专业电源线，电源软线损坏，、必须由专业人员更换； 六、水箱和室外机安装在墙体和楼面必须能够承受两倍于热水器的重量； 七、清洗保养前，必须切断电源； 八、电源插座的额定电流量应比所选购的热水器的最大电流量大30%以上； 九、必须有专业人员进行安装、维修和保养。 重要提示 一、在搬运过程中，室外机严禁倒置，并尽量避免倾斜搬运，如需倾斜搬运时，倾斜角度必须〈30度； 二、本热水器必须使用自来水，其他水质会影响机组使用寿命，如需使用其他水质可向公司定制； 三、水箱在首次使用或排空后再使用时，必须先注满水，才能通电加热，注水时，须打开热水阀（如装有混水阀，把混水阀调向高温位置）以排出空气，待热水阀有水正常流出时，方可关闭热水阀； 四、在热水器工作期间，安全阀可能会有水珠滴下，这属于正常现象。千万不能将此泄压口堵塞，以免造成水箱内胆胀裂以致损坏； 五、控制面板应注意防晒、防潮，应尽量安装在室内的墙壁上； 六、控制面板已按用水要求设定好，一般不必重新设置，必须要更改出厂设定时请参照控制面板操作说明； 七、不要随意设置高水温，水温设置在45℃-55℃之间最节能，水温设置越高热水器工作效率越低，并且会影响到设备的使用寿命； 八、冬天，在寒冷的结冻地区，长时间不使用，应将水箱内的水排空，以免水
空气源热泵热水器安装手册 一、安装前的准备工作： 1、察看安装现场： A、确认场地的面积足够容纳所有的设备（包括水箱、水泵、主机、控制器、管材、管 键等），并且有足够的可操作空间。 B、测量吊装路径、楼梯、门的宽度等，确保设备到达安装现场的路径通畅，避免设备 安装时无法到达现场，特别是水箱体积较大时。 2、要求客户确保： A、确保热水供、回水管路安装到位，距安装水箱的位置不超过4米，并且便于与水箱 连接。 B、自来水供水管路的取水点不超过4米。 C、场地取电的位置不超过5米，并且电表容量，电线容量足够，相位（三相、两相） 符合要求。 3、按场地的条件绘制标准施工图纸： A、根据客户的场地具体规划设备的布局，力求水路的最短、最直，设备之间预留合理 的操作维护空间。 B、精确测算需要的管材，管件数量，电线数量。 C、侧出风的主机考虑当地的风向选择合理的安装方向，避免出风方向在风向上。 二、安装的步骤既注意事项： 1、设备到达现场后先根据图纸确认各设备的安装位置并且用粉笔清晰标出，按确认的位置 先将热泵主机固定到位，再将水箱摆放到指定位置。 2、根据现场各设备的相对位置再次确认各段管路的长度，各阀门、配件的安装位置。 3、热泵主机到水箱之间循环水管路的联结，补水管的联结，热水管路的连接方法。 A、管路的安装以热泵主机为起点，水箱为终点。 B、与热泵主机、水箱的水泵，阀门的结头必须采用活接头，便于日后检修维护。丝口 连接点的生料带必须缠7—10圈，并且扭紧到足够的力矩。 C、水泵在安装前必须全面检查与水密封相关的螺丝，逐一紧固。 D、安装现场必须具备必要的排水口，防止设备故障溢水造成损失。安装在家庭内的水 箱必须设置溢流口。 E、各管路的阀门尽量靠近水路的起点，便于日后检修。 F、电动阀、电磁阀必须安装到位，防止阀门关闭不严造成系统过度补水。 G、管路连接完毕必须整体打压试验，确认密封方可通水。 H、施工未完成时离开现场，需确认水阀关闭，电源切断，严防人为水电泄漏。 I、管路与回水增压泵、水箱的连接必须用活接，丝口连接处生料带缠绕7圈以上，用 足够的力矩扭紧。 J、回水管与水箱的连接最好深入水箱下水位，避免回水产生噪声。 K、管道连接前必须先套保温，现在预定的安装位置打上管卡。 L、在阀门两头设置固定管卡，避免开关阀门力矩向管道传递。 三、设备调试步骤： 1、首先由主机进水口开始注水，直至水从出水口出入水箱，确保主机换热器内空气排尽。 2、主机接电源必须分清N、L极，严禁接反。 3、必须先排尽空气，再通电源，启动主机。 四、水箱开孔要求： 1、底部排污孔。
. 目录 一、重庆丰都中学学生公寓基本情况 (2) 二、技术方案设计说明书 (2) 2.1工程概况 (2) 2.2设计依据和参数 (2) 2.2.1设计依据 (2) 2.2.2设计参数 (2) 2.3设计说明 (3) 2.3.1热水用量计算 (3) 2.3.2热水负荷计算 (3) 2.3.3设备选型计算 (4) 2.4保温水箱容量计算 (4) 2.5用电负荷说明（甲供） (4) 2.6水源说明（甲供） (5) 三、前期投资预算 (6) 四、项目合作方式 (7) 五、校方配合 (8) 六、售后保证 (8) 七、公司基本情况介绍 (9) 八、美的空气源热泵介绍 (13) 8.1. 美的空气源热泵机组介绍 (13) 8.1.1. 概述 (13) 8.1.2. 机组种类 (15) 8.1.3. 系统原理图 (16) 8.1.4. 热水系统简图 (17) 8.1.5. 热水机组参数表 (17) 8.1.6. 热水机组卓越的性能 (19)
一、重庆丰都中学学生公寓基本情况 重庆丰都中学学生公寓目前有学生公寓三栋：其中高中部公寓两栋，初中部公寓一栋。目前学生公寓内仅提供冷水。 二、技术方案设计说明书 2.1工程概况 学生宿舍热水系统设计采用空气源热泵热水系统。初步建议将机组与保温水箱安装在宿舍楼顶（宿舍屋顶承重经原房屋设计单位校核，若无法满足承重再考虑安装于地面）。 2.2设计依据和参数 2.2.1设计依据 现场情况及重庆市历史气候资料 GB50015-2003 《建筑给水排水设计规范》 GB/T50106-2001 《给水排水制图标准》 2.2.2设计参数 重庆冬季最冷月室外平均气温7℃ 冬季最冷月平均冷水水温：5℃ 主机设备配置设计标准：额定工况条件下（环境温度20℃，进水温
优秀工程细部做法 工程细部做法图片汇编 何赛 2011年05月
前言 我公司的工程质量通过近来的加大力度管理，不断的规范整顿，工程实体质量已取得了明显提高。但目前工程质量总体水平与国内先进水平比较，还存在较大差距，由于建筑市场不规范，人员整体素质不高，管理力量不强，有些项目重经营、轻管理、重效益、轻质量，部分工程仍然存在较多质量通病，个别工程质量还存在质量陷患，精品工程特色不突出，数量还不多。为逐步消灭质量通病，不断推进公司工程质量水平的提高，以创优质精品工程为龙头，公司组织有关人员研究工作，开拓思路，收集了大量的资料、图片，结合公司当前的实际情况，编制了《工程细部做法》，力求继续通过这种形式，演示对此，客观分析，找出差距，寻求办法，针对性地制定措施，真正精细化管理，带动我公司工程质量管理整体水平的提高，实现公司质量工作目标。
第一篇房产项目 目录 一、基础及地下防水工程 二、钢筋工程 三、模板工程 四、混凝土工程 五、二次结构 六、装饰装修工程 七、屋面工程 八、管道、电气、设备等安装
一、基础工程 1、土方工程 （1）土方开挖基底控制标高要引至基坑内，在基槽侧壁作出标志。 （2）将基础周边1米范围的基底清理干净，做垫层砌防水保护墙，为基础施工创造条件。（3）土方施工做到基底平整，边坡挂线进行找坡，棱角整齐，美观。
2、防水工程 （1）防水混凝土 ①防水混凝土的变形缝、施工缝、后浇带、穿墙管道埋设件的设置和构造必须满足设计要求，严禁有渗漏。 ②防水混凝土结构表面应坚实、平整，不得有露筋、蜂窝等缺陷；埋设件位置应正确。 ③防水混凝土结构表面的裂缝宽度不应大于0.2mm，并不得贯通。 ④防水混凝土结构厚度不应小于250mm，允许偏差为+15mm、-10mm；迎水面钢筋保护层不小于50mm，允许误差±10mm。 （2）卷材防水层 ①卷材防水层及其转角处、变形缝、穿墙管道的细部做法必须符合设计要求。 ②卷材防水层的基层应牢固，洁净、平整不得有空鼓、松动 起砂和脱皮现象，基层阴阳角处应做成圆弧形，圆弧半径不小于50mm。 ③卷材防水层的搭接缝宽度，短边150mm、长边100mm，允许误差-10mm，搭接缝应粘接牢固，密封严密，不得有皱折，翘边、鼓泡等缺陷。 ④侧墙卷采防水层的保护层与防水层应粘接牢固，结合紧密，厚度均匀一致。 （3）细部构造 ①变形缝、施工缝、后浇带、穿墙管道、埋设件的细部构造做法必须符合设计要求。 ②止水带中心线应与变形缝中心线重合，止水带应固定牢靠、平直，不得有扭曲现象。 ③穿墙管止水环与主管或翼环与套管应连续满焊，并作防腐处理。 ④接缝处混凝土表面应密实、洁净干燥，密封材料应嵌填严密、粘接牢固，不得有开裂、鼓 泡和下塌现象。 .
空气能热水器工程安装说明 1.空气能热水器工程及保温水箱基础 空气能热水器工程基础、保温水箱基础设置在屋顶承重结构层上，各基础安装在受力柱子或结构梁上，热泵采用型钢制作，保温水箱通过钢结构基础将设备的荷载由点受力变成面受力传到楼板结构梁和柱上，大大地降低了楼板单位面积的承重负载。 2.水箱安装设计 1)水箱安装位置按设计要求，与底座固定牢靠。 2)水箱内胆采用不锈钢材料，卫生、无毒;内、外胆采用氩弧焊工艺，焊缝需经防腐处理，确保长期使用无渗漏;保温水箱具有排气阀、排污管、溢流口、检修梯及检修孔。 3)水箱内箱均做接地处理，接地符合GB-50169《电气装置安装工程接地装置施工及验收规范》的要求。 4)水箱制作完成后、保温制作前按照《民用建筑太阳能热水系统应用技术规范》的相关规定进行检漏试验。
5)检漏试验合格后按照GB-50170《工业设备及管道绝热工程质量检验评定标准》的要求进行保温水箱保温应制作。 6)对于大型水箱我司采用现场制作。 7)保温水箱和支架间有隔热垫，防止了直接刚性连接而增加热损。 3.管路安装设计 1) 管路按GB 50242《建筑给排水及采暖工程施工质量验收规范》的相关要求安装。 2)PP-R管材与管件(dn≤110)的连接采用热熔连接。PP-R管与小口径金属管或卫生器具金属配件一般采用螺纹连接，宜使用带铜内丝或外丝嵌件的PP-R过渡接头。管道的支、吊架应安装平整牢固，与管道紧密接触，固定牢靠。 3)水泵安装时按照厂家规定的方式进行，并符合GB 50275《压缩机、风机、泵安装工程施工及验收规范》的要求。水泵安排在水泵专用支架上，并做有减振装置。水泵与阀门连接处，安装有橡胶可曲
空气能热水器设计指南(正确使用+省电方法+设计) 正确使用空气能热水器 选购:首先在选择空气能热水器的时候,先要了解自己家里的热水使用情况,现在一般家里都就是3-4个人洗澡,且使用时间段一般都会在晚上吃完饭去散个步回来洗个澡,洗澡的时间比较集中,每位家庭成员按50升一个人员来配水,也就就是您们家庭使用的热水情况就就是200升一天,还不包含浴缸的家庭。如果家庭里有浴缸的话,普通的浴缸一只配水就就是200升,也就就是说您们家有浴缸的话起码要配300升或360的空气能热水器。还有别墅用水,别墅用水没有一个统一性,别墅家里住的人也比较多,浴室也不只1个,且浴缸也有冲浪浴缸,那么我们怎么去配水呢,如果家里有冲浪浴缸的话,浴室也不只1个,家庭成员人员比较多时,可以选择空气能商用机来配置使用,1吨、2吨,去购买时向商家说好您们家的用水情况。 安装:在安装方面对空气能来说也就是节能比较重要的一个环节,在装修时,有想法买空气能的消费者应提前去购买空气能,等装修完后空气能直接入住,那在安装的进修要注意那些方面呢,管道的走向问题,就是否有回水,回水管的长度怎么去控制,还有如何去保温,这些问题都就是关系到空气能的节能效果方面的,那消费者们怎么去处理呢,就就是在装修前让商家的工程师来消费者家里瞧下,与家装的水电工沟通下如何去排管道。 温度:水温的调节如何去控制呢,很多消费者买来就把空气能热水器调成60度或60度以上,导致空气能热水器长时间的运行,我们建议夏季的水温调成41-42度,冬季调成46-48度。 回水:回水对很多家庭来说都没有太大的必要,因为家里的管道本来就不长,放会水就
有热水出来了,也有家庭喜欢装回水一打水就有热水出来,特别就是别墅的用户,管路可能有些长需要做回水,那我们怎么去做这个回水呢,其实这个回水需要根据用户自己的习惯来做,要不将会造成很大的浪费,有些用户就是晚上时间点洗澡比较多,有的长年家里有人,常常在用水的,那控制的方法也不一样,需要与用户进行沟通,然后分析给用户听回水的要点。 空气能热水器约电费方法 采用合理的时间段加热:家里安装峰谷电用户,第一时间就会想到使用峰谷电加热最节约电费。其实空气能热水器使用峰谷电时间段并不能省电。为什么呢？空气能热水器就是靠吸收空气中的热能来制造热水,空气温度越高制热速度越快,耗电量就越少。一日中的气温最高时间段在中午12点到下午4点;最低时间就是在晚上10点到早上5点前,在此时加热虽然电价低,但加热时间却成2-3倍增加,而且主机长时间工作负荷加重,对主机不利。(根据空气能热水器工作原理知识)适当调整主机安装位置,使得排风通畅:主机制热时排放的都就是冷气,有的用户主机安装在封闭的阳台内,造成通风不畅;制热时阳台热空气被吸收,阳台气温越来越低,主机在低温的环境下长时间工作。调整控制器的上限与下限温度:在控制器采用自动模式情况下,根据用水量调整控制器的上限温度与下限温度也可控制主机工作时间。如果家庭热水用量与购买的容量够用,最好采用经济模式加热。设置如下操作:显示:自动模式——按M键——显示:经济模式——按M键3秒——显示:经济模式、第一时间启06:00——按M键——小时位置跳动——按上下键调整到12:00——按M键——显示:第一时间止,时间位跳动——按M键——调整时间为16:00——按M键出现第二、第三时间启止——同上面一样操作把第二、第三时间设置为00:00即可。上限下限调整:按S键——显示:上限温度55℃——按上下调整——按S——显示:下限温度——按上下调整到45℃(采用经济
工程施工细部做法之防水工程 一、防水混凝土施工缝： 1、防水混凝土应连续浇筑，需要留设施工缝时，墙体水平施工缝应留在高出底板表面不小于300mm的墙体上；拱（板）墙结合的水平施工缝宜留在拱（板）墙接缝线以下150mm~300mm处；墙体有预留孔洞时，施工缝距孔洞边缘不宜小于300mm。垂直施工缝应避开地下水和裂隙水较多的地段，并宜与变形缝相结合。 2、水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，然后铺设净浆或涂刷混凝土界面处理剂、水泥基渗透结晶性防水涂料等材料，再铺30~50mm厚1:1水泥砂浆，并及时浇灌混凝土。 3、垂直施工缝浇灌混凝土前，应将其表面清理干净，再涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料，并及时浇灌混凝土。 4、施工缝采用遇水膨胀止水条时，应将止水条嵌固在缝表面预留槽内。所选止水条应具缓胀性能，其7d的净膨胀率不宜大于最终膨胀率的60%。 5、施工缝采用中埋止水带时，应确保止水带位置准确、固定牢固。 二、变形缝防水施工： 1、变形缝处混凝土结构的厚度不应小于300mm，采用中埋式止水带中心线应和变形缝中心线重合，止水带不得穿孔或用铁钉固定。 2、中埋式止水带在转角处宜采用直角专用配件，并应做成圆弧形，转角半径不小于200mm。止水带的接槎不得甩在转角处，且应留在边墙较高部位，接头宜采用热压焊。 3、止水带宜采用专用钢筋套或扁钢固定，防止位移。 中埋式止水带变形缝：
专用止水带钢筋套： 4、采用遇水膨胀止水条时，应将止水条嵌固在缝表面预留槽内。所选止水条应具缓胀性能，其7d的膨胀率不宜大于最终膨胀率的60%。 三、后浇带防水施工： 1、后浇带应设在受力和变形较小的部位，间距宜为30m~60m，宽度宜为700~1000mm。后浇带可做成平直缝，结构主筋不宜在缝中断开，如必须断开，则主筋搭接长度应大于45倍主筋直径，并应按设计要求增加附筋。 后浇带防水结构： 2、后浇带应在其两侧混凝土龄期达到42d后再施工。高层建筑的后浇带应按设计规定
2018建筑工程施工细部做法图例1、建筑物外檐： 1.1墙砖粘贴： 1.1.1排砖： 1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。 2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。（参看效果图）
鹰嘴 1.1.2砖缝 砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应 先勾水平缝再勾竖缝。水平缝与竖缝相交点做成 “×”字，勾缝表面应平整光滑。
1.2外檐挑沿滴水线做法： 1.2.1外檐面砖滴水做法 窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm ，旋脸做成锐角，形成鹰嘴。 做 做 法 1.2.2抹水泥滴水做法 腰檐、装饰线突出墙面宽度<60mm 做鹰嘴；≥60mm 做滴水线（槽）。滴水线（槽）宽、深各10mm 。距檐边和窗膀的距离见图。 1.2.3在檐下先抹40～60㎜翻边，在其中部镶贴10×10mm 塑料分格条。室内室外旋脸 20 30 15~20
1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm塑料条。塑料条转角处剪成“八”字对角. 1.3散水做法：
20mm 1.3.1散水与外墙面断缝，打封闭胶或灌沥青砂。断缝宽度一致，胶面平整、光滑。断缝宽度：20mm 。 1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。 1.3.3室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。 1.4沉降观测点做法： 1.4.1设置位置：结构墙柱、变形缝两端及建筑物转角处，每隔8~12m 均匀设置一个。 1.4.2沉降标牌设置：统一采用建工总承包公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘 50㎜.。坡道门口 缝中填柔性材料 20
生活经验告诉人们，空气能热水器隔了一段时间没有使用热水，热水管道中的水就会变成冷水，使用热水时，必须等待冷水流尽，热水才会流出，不仅浪费宝贵的水资源和时间，使用也极不方便。因此，人们就给热水器安装一个回水系统，回水系统的主要组成部分就是一个回水泵，再给回水泵添加一个控制系统，传统的控制系统有以下三种控制方式：（并都存在严重缺陷） 一、时控：时控就是在设定回水时间内回水泵启动。 缺陷： 1、在设定时间内不论用户是否使用热水，回水泵都将启动，损耗热水热量，提高热水器耗能，缩短回水泵使用寿命。 2、在设定回水时间内会导致热水器升温慢或不升温等故障。 3、在设定回水时间外需要使用热水时，回水系统失效。 二、遥控：遥控就是在使用热水时，先操作遥控器告诉回水泵一个启动信号 缺陷： 1、用户的热水取水点较多，而遥控器只有一个，容易丢失或难找到，使用极不方便。 2、遥控信号易受干扰。 三、温控：温控就是设定一个回水温度，当热水管道中的水温低于回水设定温度时，回水泵就会启动。 缺陷： 1、不论用户是否使用热水，回水泵都会隔十几分钟启动一次，损耗热水热量，提高热水器耗能。 2、当热水器水温低于回水设定温度或热水器关机状态下，回水泵将持续运转，会导致热水器升温慢或不升温等故障和缩短回水泵使用寿命。 有些品牌空气能使用了空气能热水器智能回水控制器彻底解决回水控制难问题：无需遥控、温控、时控，全由热水龙头控制，当用户需要使用热水时，只需将热水龙头短暂的开启一下，回水泵就会根据水流信号启动。真正做到：用水即回、不用不回、回完即停、水热不回，节水又省电、舒适更方便
之功效。适应任何品牌回水泵，有无回水管都可安装回水系统。 在空气能工程安装方法上会影响到空气能热水器的节能效果。从使用的方式不同可分为全天候供水与定时供水两种模式：全天候用水主要是用在旅馆、酒店、医院等场所，定时用水主要是用在学校、工厂等场所。 定时供水的安装方法比较简单,只要在水箱与主机上装两条循环管进行循环加热即可，然后将热水在某个时段用完之后再重新加冷水进去，重新加热。这种安装方法是很节能的。 全天候供水的安装方法就有很多了，比如有用直热式的、循环式的、大小水箱模式的等等。 直热式是指冷水经过主机加热后的热水直接就可以使用，出水温度可以达到45-55℃之间。此原理是通过一个节流装置来控制补水量的大小的，水流量不能充满整个换热器，因此要做直热式的主机时就要考虑到换热器的管径不能太大，要经过反复调试选取最合理的管径与走水方式。 循环加热式是主机通过循环加热将水箱里面的水进行升温，当水箱里面的水用了一部分以后，就会对水箱进行补水，然后再循环加热到所需的温度，这种安装方式相对比较简单。 大小水箱模式是指主机先对一个小水箱进行加热到一定温度，然后将小水箱的水全部供到大水箱，再对小水箱进行补冷水加热，不断循环，直到大水箱装满热水为止，这种做法在控制方面相对比较复杂，但不会出现像循环加热那种主机基本上在高温进行加热的现象，因此节能效果比较高。 由https://www.doczj.com/doc/1a2856400.html, 原创首发

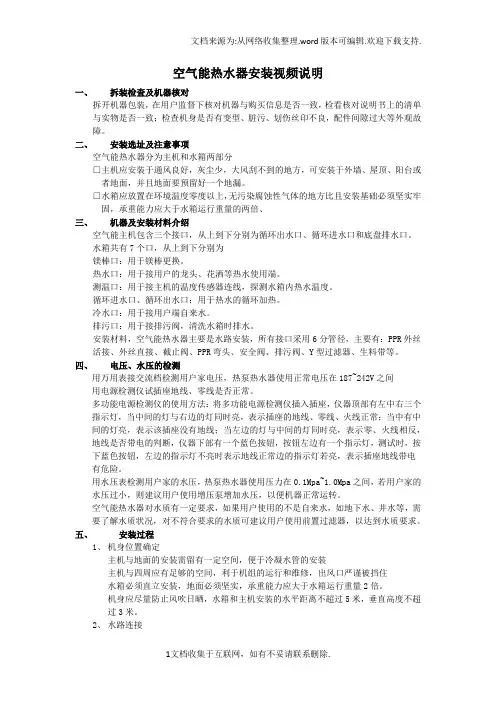

空气能热水器安装视频说明 一、拆装检查及机器核对 拆开机器包装，在用户监督下核对机器与购买信息是否一致，检看核对说明书上的清单与实物是否一致；检查机身是否有变型、脏污、划伤丝印不良，配件间隙过大等外观故障。 二、安装选址及注意事项 空气能热水器分为主机和水箱两部分 □主机应安装于通风良好，灰尘少，大风刮不到的地方，可安装于外墙、屋顶、阳台或者地面，并且地面要预留好一个地漏。 □水箱应放置在环境温度零度以上，无污染腐蚀性气体的地方比且安装基础必须坚实牢固，承重能力应大于水箱运行重量的两倍、 三、机器及安装材料介绍 空气能主机包含三个接口，从上到下分别为循环出水口、循环进水口和底盘排水口。 水箱共有7个口，从上到下分别为 镁棒口：用于镁棒更换。 热水口：用于接用户的龙头、花洒等热水使用端。 测温口：用于接主机的温度传感器连线，探测水箱内热水温度。 循环进水口、循环出水口：用于热水的循环加热。 冷水口：用于接用户端自来水。 排污口：用于接排污阀，清洗水箱时排水。 安装材料，空气能热水器主要是水路安装，所有接口采用6分管径，主要有：PPR外丝活接、外丝直接、截止阀、PPR弯头、安全阀、排污阀、Y型过滤器、生料带等。 四、电压、水压的检测 用万用表接交流档检测用户家电压，热泵热水器使用正常电压在187~242V之间 用电源检测仪试插座地线、零线是否正常。 多功能电源检测仪的使用方法：将多功能电源检测仪插入插座，仪器顶部有左中右三个指示灯，当中间的灯与右边的灯同时亮，表示插座的地线、零线、火线正常；当中有中间的灯亮，表示该插座没有地线；当左边的灯与中间的灯同时亮，表示零、火线相反，地线是否带电的判断，仪器下部有一个蓝色按钮，按钮左边有一个指示灯，测试时，按下蓝色按钮，左边的指示灯不亮时表示地线正常边的指示灯若亮，表示插座地线带电有危险。 用水压表检测用户家的水压，热泵热水器使用压力在0.1Mpa~1.0Mpa之间，若用户家的水压过小，则建议用户使用增压泵增加水压，以便机器正常运转。 空气能热水器对水质有一定要求，如果用户使用的不是自来水，如地下水、井水等，需要了解水质状况，对不符合要求的水质可建议用户使用前置过滤器，以达到水质要求。 五、安装过程 1、机身位置确定 主机与地面的安装需留有一定空间，便于冷凝水管的安装 主机与四周应有足够的空间，利于机组的运行和维修，出风口严谨被挡住 水箱必须直立安装，地面必须坚实，承重能力应大于水箱运行重量2倍。 机身应尽量防止风吹日晒，水箱和主机安装的水平距离不超过5米，垂直高度不超 过3米。 2、水路连接
