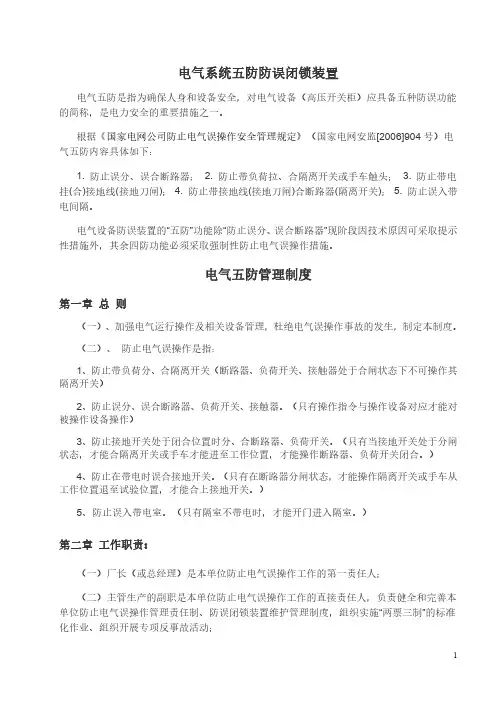

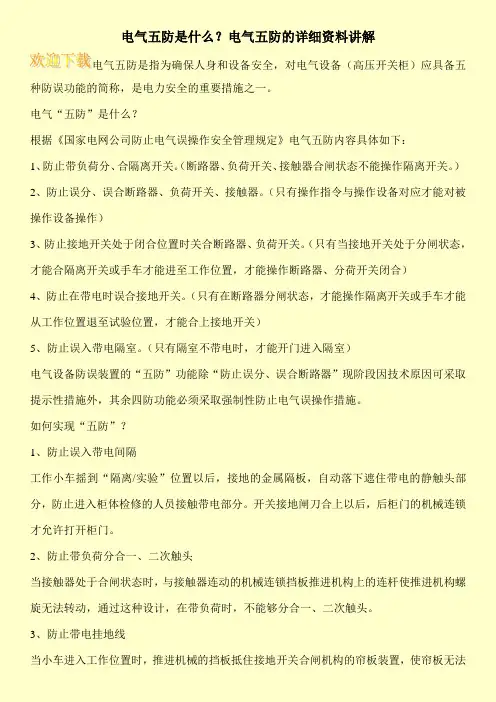

电气系统五防防误闭锁装置
电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备五种防误功能的简称，是电力安全的重要措施之一。
根据《国家电网公司防止电气误操作安全管理规定》（国家电网安监[2006]904号）电气五防内容具体如下：
1.防止误分、误合断路器；
2.防止带负荷拉、合隔离开关或手车触头；
3.防止带电挂(合)接地线(接地刀闸)；
4.防止带接地线(接地刀闸)合断路器(隔离开关)；
5.防止误入带电间隔。
电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。
电气五防管理制度
第一章总则
（一）、加强电气运行操作及相关设备管理，杜绝电气误操作事故的发生，制定本制度。
（二）、防止电气误操作是指：
1、防止带负荷分、合隔离开关（断路器、负荷开关、接触器处于合闸状态下不可操作其隔离开关）
2、防止误分、误合断路器、负荷开关、接触器。（只有操作指令与操作设备对应才能对被操作设备操作）
3、防止接地开关处于闭合位置时分、合断路器、负荷开关。（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合。）
4、防止在带电时误合接地开关。（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关。）
5、防止误入带电室。（只有隔室不带电时，才能开门进入隔室。）
第二章工作职责：
（一）厂长（或总经理）是本单位防止电气误操作工作的第一责任人；
（二）主管生产的副职是本单位防止电气误操作工作的直接责任人，负责健全和完善本单位防止电气误操作管理责任制、防误闭锁装置维护管理制度，组织实施“两票三制”的标准化作业、组织开展专项反事故活动；
（三）总工程师是本单位防止电气误操作工作的技术管理责任人；负责健全和完善防止电气误操作技术措施，改进防误闭锁设施，对《运行规程》的正确性负责，加强人员培训，加强运行方式管理，审批特殊的运行方式；
（四）安全监察人员负责单位电气防误工作，监督检查本单位防止电气误操作管理责任制的落实；监督“两票三制”标准化作业的实施；及时发现本单位防止电气误操作工作存在的问题，提出考核、改进意见，监督有关部门限期整改;
（五）运行管理部门是本单位防止电气误操作运行技术管理部门，负责本单位防止电气误操作工作的日常管理工作。对运行规程和标准操作票的正确执行负责，做好非正常运行方式及操作的危险点分析，加强人员技术培训和安全教育，严格管理;
（六）设备管理部门是电气防误操作工作的设备技术管理部门，负责防误闭锁装置的检修、维护管理，建立防误闭锁装置台帐，解决防误闭锁装置发生的缺陷，对防误闭锁装置故障失去作用而发生的电气误操作事故负主要责任。
第三章防止电气误操作设备和工器具管理
（一）、电气设备系统的“微机五防闭锁装置”必须与主设备同时移交生产。
（二）“微机五防装置”必须选用经过省、部级鉴定，业绩良好的厂家产品。
（三）设备管理部门要建立防误装置技术资料、台帐，制定防误装置的设备管理制度和检修规程，指定防误装置管理专责人。
（四）确保防误装置齐全、有效
1.“微机五防闭锁装置”必须安全可靠，必须正常投入运行，停用时要经过总工程师批准，值长下令，并做好记录；微机五防闭锁装置存在的缺陷要由防误闭锁专责人负责，限期整改；
2.配电室、配电箱、配电柜的门及门锁应完好，窥视孔应清洁、透明、完好；
3.断路器、隔离开关、接地刀闸位置、状态的机械和电气指示应准确、清晰；
4.各单位可根据实际情况增加小车开关配套使用的移动小车;
5.电气设备的检修作业指导书中，必须包括防误装置的检查、检修和试验等内容，设置质检点。
（五）钥匙管理
1.应建立微机五防闭锁解锁钥匙、配电室、刀闸把手、变电站等专用钥匙的管理制度；建立各类钥匙使用、借用登记本；钥匙要实行定置管理，按值移交，借用钥匙要进行登记；
2.五防闭锁解锁钥匙应现场封存，按值交接。使用时必须经值长同意，总工程师或主管生产领导批准，并做记录；使用后，重新贴上封条，并在封条上注明年、月、日；
3.所有钥匙均应按规定使用；严禁非当班值班人员和检修人员使用解锁钥匙；
4.在检修工作中，检修人员需要进行拉、合断路器、隔离开关试验，由工作许可人和工作负责人共同检查措施无误后，经值长同意，可由运行人员使用解锁钥匙进行操作；
5.检修人员因工作需要使用配电室、配电盘、配电柜钥匙，应向运行人员说明原由，履行借钥匙手续。检修人员离开配电间时，必须立即将钥匙交回;
6.必须开锁才能操作的设备，操作前应准确核对设备编号、锁头和钥匙编码无误；如发生疑问，必须立即停止，汇报值长查明原因。
（六）、携带型短路接地线、接地刀闸的管理：
1.现场所有携带型短路接地线必须编号；按电压等级对号入座，存放在指定地点，按值移交；
2.设备和系统的接地点必须有明显的标记，所有配电装置均应有接地网的接头；
3.现场使用携带型短路接地线时，必须做到工作票、操作票、模拟图板、接地装置登记本完全对应;
4.送电操作前必须查清相关设备和系统的接地线及接地装置，确认无误后方可进行操作;
5.装设携带型短路接地线必须保证各部分接触可靠，室内配电设备接地线必须装设在指定地点；
6.接地刀闸进行检修时，必须另设携带型短路接地线。
7.携带型短路接地线的导线、线卡、导线护套要符合标准，固定螺丝无松动,接地线标示牌、试验合格证清晰，无脱落。
（七）、绝缘杆、绝缘隔板、绝缘手套、绝缘靴、验电器、携带型短路接地线等安全工器具，要建立管理台账、定期试验。试验合格的要粘贴合格证，使用前要认真检查，确保工器具的完好。
第四章防止电气误操作的运行管理
（一）、正常运行方式的电气倒闸操作必须使用标准操作票；非正常运行方式下进行的电气倒闸操作，监护人、值班负责人等要认真审核操作票，防止因操作票填写的疏漏而引发误操作。
（二）、进行电气倒闸操作的运行人员，必须经过《电业安全工作规程》（发电厂和变电所部分）、本单位防误装置原理及使用的培训，并经考试合格。
（三）设备、系统或装置发生变化后，必须及时修订相关的运行规程、标准操作票、工作票，并对相关运行人员进行重新培训和考核。
（四）、要定期组织运行人员开展操作票填写的培训和考试；所有运行人员必须学会正确使用安全工器具和防护用品。
（五）、电气倒闸操作最少由两人进行。严禁无监护操作，严禁一组人员同时进行两项操作任务，严禁在操作过程中进行其他的检查、巡视等工作。
（六）、监护人必须由高一级岗位或对系统设备熟悉经验丰富的人员担任，严禁监护人参与操作。
（七）、涉及热力，机械停、送电的操作，必须严格执行停、送电联系单制度。严禁口头、电话联系，严禁约时停送电。
（八）、万用表、绝缘摇表、高低压验电器在使用之前必须验证其完好无损；高、低压验电器使用前不仅要验证其声、光指示正常，还必须在相应电压等级带电部位验证其状况良好。
万用表、绝缘摇表的极线应有明显的颜色区分。
（九）、如需重复测量绝缘或更换测量人员，必须按一个新的操作项目对待，重新填写操作票，对设备进行重新查核，严禁无操作票直接进行测量。
（十）、进行现场操作的人员必须着装规范；与操作相关的工器具必须事先检查好并一次带全。严禁操作中途取工器具，严禁一人单独离开。
（十一）、操作前的准备工作：
1.根据操作任务填写标准操作票；
2.核对运行方式，确保标准操作票使用正确；
3.做好相应的准备工作；
4.模拟操作。模拟操作中发生异常，应立即停止操作。查明原因，处理完毕后，重新开始模拟操作；
5.参加操作的人员必须将手机等与外界联系的通讯工具放在运行值班室，可以使用专用通讯工具（不能与外界联系），进入保护室内的操作禁止使用无线通讯设备。
（十二）、操作过程：
1.操作中严格执行“唱票--复诵--操作--回令”步骤，复诵时操作人员必须手指设备名称标示牌，监护人确认标示牌与复诵内容相符后，监护人下“正确！执行！”令后，操作人方可操作。操作完毕后，操作人员回答“操作完毕！”；
2.监护人听到操作人回令后，在“执行情况栏”打“\”，监护人检查确认后再在“\”上加“/”，完成一个“√”；
3.发现疑问或发现异常时,应立即停止操作,报告值班负责人,查明原因。待疑问或异常消除后,方可继续操作；
4.中断操作的、再次操作前，应从第一项操作任务的复查开始，复查完一项，在操作票中“执行情况栏”再打一个“√”；
5.接受电网调度命令的操作要做到六清：接受命令清、布置操作任务清、操作联系清、发生疑问要查清、操作完毕汇报清、交接班记录清。
（十三）一份操作票的操作任务完成后；由监护人在操作票上盖“已执行”章。
电厂五防闭锁装置的功能及应用 摘要：电力系统的五防闭锁装置是当前电力行业使用最普遍的组成结构，贯穿于电力系统的运行，操作，维护等各个阶段。为了确保电气设备的安全运行，在操作回路上设置装设微机五防系统，成为防止误操作事故发生的有效手段。 关键词：误操作, 事故, 微机, 闭锁装置 Abstract: Electric power system the closure device is the current five electric power industry the most common use of composition structure, passes through in the operation of the power system, operation, maintenance and so on each stage. In order to ensure the safe operation of electric equipment in operation on the way back to the microcomputer control system installed set five, become to prevent incorrect operation effective means of accident. Key Words: wrong operation, accidents, microcomputer, locking device 1，引言 发电厂电气操作是电力生产过程中一个重要的工作环节，它是改变电气运行方式，为设备检修提供条件的必要手段，发生电气误操作不仅会引发重大事故，还可能造成人员伤亡或设备损坏，严重威胁着电力生产的安全，所以为了避免电气误操作事故的发生，确保电力系统的安全稳定运行，必须重视“五防”工作。近年来，微机“五防”系统在各电压等级的变电站已经得到了广泛的应用，它功能完善，可靠性高，能有效地防止“五误”操作。 2，“五防”的作用 电力行业所说的“五防”是指：1，防止误分，合断路器。2，防止带负荷分，合隔离开关。3，防止带电挂（合）接地线（接地刀闸）。4，防止带接地线（接地刀闸）合断路器（隔离开关）。5，防止误入带电间隔。 3，CAOS2000型防误闭锁装置的原理 大唐保定热电厂二厂区变电站使用的是锦州拓新电力电子有限公司生产的CAOS2000型微机防误闭锁装置，这套系统是一种采用计算机技术，用于电气设备防止电气误操作的装置，以模拟屏防误主机为核心，预先编写了保定热电厂二厂区变电站的所有设备点的操作规则数据库，并将其固化在主机中，屏面上为一次系统图。当运行人员启动系统，根据正确的操作步骤在计算机模拟图上进行开票，自动生成相应的操作票，开完票后在一次模拟图上进行预演，模拟屏防
管理制度编号：LX-FS-A81238 变（配）电室防误闭锁装置管理制 度范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑

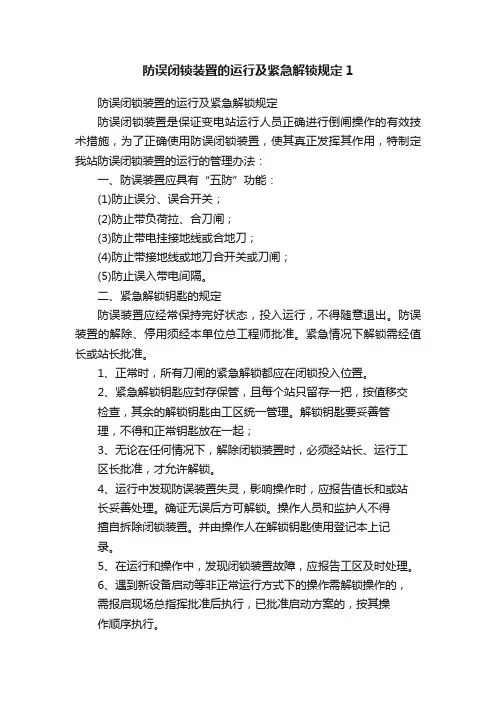

变（配）电室防误闭锁装置管理制 度范本 使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 一、严格执行《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）防误操作的有关规定。 二、防误闭锁装置应保持良好的运行状态，电气闭锁装置应有符合实际的图纸；运行巡视应同主设备一样对待，发现问题应记入设备缺陷记录薄并及时上报；防误闭锁装置的检修工作，可委托供电部门维护。 三、解锁钥匙钥匙应封存管理。 四、解锁钥匙只能在符合下列条件之一并经过领
导批准后方可开封使用。 1、确认防误闭锁装置失灵、操作无误。 2、紧急事故（如人身触电、火灾、不可抗拒的自然灾害）处理时使用，事后立即回报。 3、变电站已全部停电，确无误操作的可能，履行规定程序后使用。 五、每次使用后，立即将解锁钥匙封存，并填写记录。 六、在倒闸操作中防误闭锁装置出现异常时，必须停止操作，应重新核对操作步聚及设备编写的正确性，查明原因，确系装置故障且无法处理时，履行审批手续后方可接除锁操作。 七、电气设备的固定遮拦门，单一电气设备及无电压鉴定装置线路侧接地倒闸，可使用普通挂锁作为弥补措施。
发电机复习资料片（标阴影部分为重点题） 按火力发电厂的生产过程，大致可以分成以下几个系统： 输煤系统和供油系统磨制煤粉系统风烟系统除灰脱硫系统汽水系统电气系统 电气工作在电厂流程中的范围 汽轮发电机本体励磁系统密封油系统定子冷却水系统 氢气冷却系统 主变压器 高压厂用变器 低压厂用变器 屋内、屋外成套配电装置 母线、断路器、隔离刀闸、电压互感器、电流互感器、避雷器 保安柴油发电机组 各种高低压电机 直流系统及UPS交流不停电电源系统 发电机、变压器、输配电线路、母线、电动机等设备的控制、信号、测量、保护和自动装 置 发电厂远动与调度通信系统等 电晕：电荷在导体表面分布的情况取决于导体表面的的形状。由率半径越小的地方电荷越密集，形成的电场也越强，这样会使周围的空气发生电离，形成电晕，电晕要消耗能量，并产生无线电高频干扰。如果电场强度足够强，在一定的条件下会导致空气击穿而放电，这种现象就是尖端放电。 防误闭锁装置的使用规定 为防止误操作，高压电气设备都应加装防误操作的闭锁装置(少数特殊情况下经上级主管 部门批准，可加机械锁)。 闭锁装置的解锁用具(包括钥匙)应妥善保管，按规定使用，不许乱用。机械锁要一把钥匙 开一把锁，钥匙要编号并妥善保管，方便使用。 所有投运的闭锁装置(包括机械锁)不经值班调度员或值长同意不得退出或解锁。 停送电操作顺序 停电拉闸操作必须按照断路器(开关)——负荷侧隔离开关(刀闸)——母线侧隔离开关(刀闸) 的顺序依次操作，送电合闸操作应按与上述相反的顺序进行。 严防带负荷拉合刀闸!!! 两票（工作票、操作票）三制（交接班制、巡回检查制、设备定期试验轮换制） 设备不停电时的安全距离、
电气系统五防防误闭锁装置 电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备五种防误功能的简称，是电力安全的重要措施之一。 根据《国家电网公司防止电气误操作安全管理规定》（国家电网安监[2006]904号）电气五防内容具体如下： 1.防止误分、误合断路器； 2.防止带负荷拉、合隔离开关或手车触头； 3.防止带电挂(合)接地线(接地刀闸)； 4.防止带接地线(接地刀闸)合断路器(隔离开关)； 5.防止误入带电间隔。 电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。 电气五防管理制度 第一章总则 （一）、加强电气运行操作及相关设备管理，杜绝电气误操作事故的发生，制定本制度。 （二）、防止电气误操作是指： 1、防止带负荷分、合隔离开关（断路器、负荷开关、接触器处于合闸状态下不可操作其隔离开关） 2、防止误分、误合断路器、负荷开关、接触器。（只有操作指令与操作设备对应才能对被操作设备操作） 3、防止接地开关处于闭合位置时分、合断路器、负荷开关。（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合。） 4、防止在带电时误合接地开关。（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关。） 5、防止误入带电室。（只有隔室不带电时，才能开门进入隔室。） 第二章工作职责： （一）厂长（或总经理）是本单位防止电气误操作工作的第一责任人； （二）主管生产的副职是本单位防止电气误操作工作的直接责任人，负责健全和完善本单位防止电气误操作管理责任制、防误闭锁装置维护管理制度，组织实施“两票三制”的标准化作业、组织开展专项反事故活动；

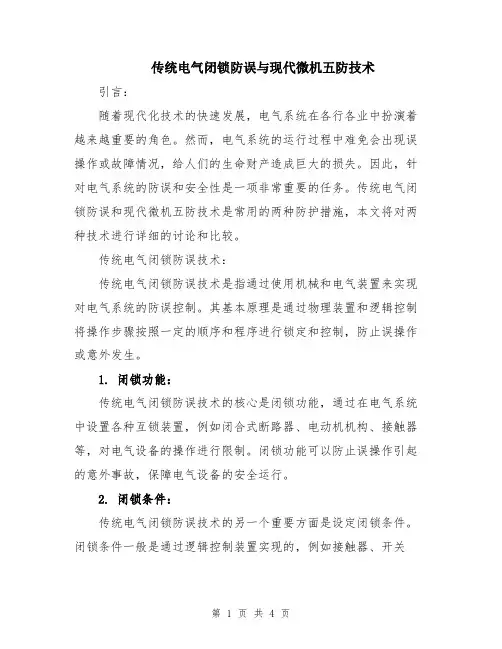

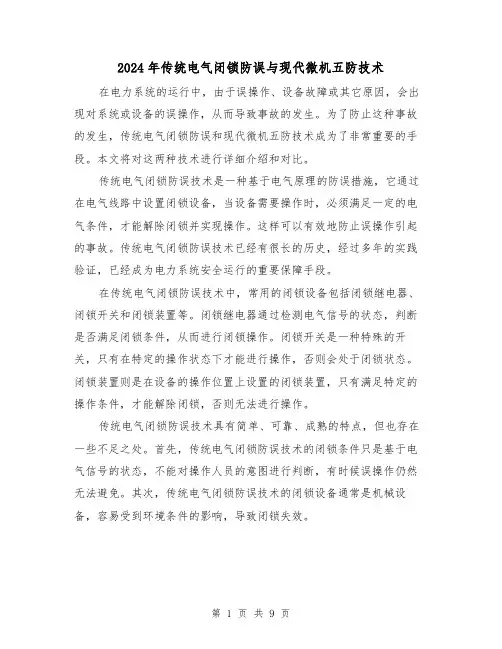

五防闭锁是指： 1．防止误分、合断路器。 2．防止带负荷分、合隔离开关。 3．防止带电挂（合）接地线（接地开关）。 4．防止带接地线（接地开关）合断路器（隔离开关）。 5．防止误入带电间隔。 产品发展历程 五防的发展经历了机械式五防、电磁式五防、微机五防，将要发展的方向是分布式五防。 闭锁方式说明 常规防误闭锁方式主要有4种：机械闭锁，程序锁，电气联锁和电磁锁。这些闭锁方式在防误工作中发挥了积极作用，经过多年的使用和运行考验，各种传统闭锁方式的优缺点均已充分显示。 1、机械闭锁是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。机械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。在发生误操作时，可以实现自动闭锁，阻止误操作的进行。机械闭锁可以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏，检修工作量小，操作方便等优点。 然而机械闭锁只能在开关柜内部及户外闸刀等的机械动作相关部位之间应用，与电器元件动作间的联系用机械闭锁无法实现。对两柜之间或开关柜与柜外配电设备之间及户外闸刀与开关（其他闸刀）之间的闭锁要求也鞭长莫及。所以在开关柜及户外闸刀上，只能以机械闭锁为主，还需辅以其他闭锁方法，方能达到全部五防要求。 2、程序锁(或称机械程序锁)是用钥匙随操作程序传递或置换而达到先后开锁操作的要求。其最大优点是钥匙传递不受距离的限制，所以应用范围较广。程序锁在操作过程中有钥匙的传递和钥匙数量变化的辅助动作，符合操作票中限定开锁条件的操作顺序的要求，与操作票中规定的行走路线完全一致，所以也容易为操作人员所接受。 3、电气闭锁是通过电磁线圈的电磁机构动作，来实现解锁操作，在防止误入带电间隔的闭锁环节中是不可缺少的闭锁元件。电气闭锁的优点是操作方便，没有辅助动作，但是在安装使用中也存在以下几个突出问题：①一般来说电磁锁单独使用时，只有解锁功能没有反向闭锁功能。需要和电气联锁电路配合使用才能具有正反向闭锁功能；②作为闭锁元件的电磁锁结构复杂，电磁线圈在户外易受潮霉坏，绝缘性能降低，增加了直流系
110～500kv变电所 防误操作闭锁逻辑规范 1 范围 本标准规定了浙江电网110～500 kV变电所双母线、单母线、内桥、3/2接线等典型电气主 接线的防误操作闭锁逻辑。 本标准适用于110～500 kV变电所新、扩、改建或变电所综合自动化系统、微机防误装置改 造中有关防误操作闭锁逻辑的设计、安装、验收。35 kV变电所可参照执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随 后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达 成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适 用于本标准。 国家电网安监[2005] 83号关于印发《国家电网公司电力安全工作规程（发电厂和变电所 电气部分）（试行）》的通知 国家电网生[2003] 243号关于印发《防止电气误操作装置管理规定》的通知 国家电网安[2006] 904号关于印发《国家电网公司防止电气误操作安全管理规定》的通 知 华东电安[2002] 272号关于发送《华东电网防止电气误操作安全管理规定（试行）》的 通知 浙电生[2004] 1473号关于印发《防止电气误操作装置管理办法》的通知 浙电安[2008] 592 号关于印发《浙江省电力公司防止电气误操作安全管理规定实施细则 （试行）》的通知 3 防误闭锁逻辑技术原则 3.1 防误闭锁逻辑应满足“五防”功能 a) 防止误分、合断路器； b) 防止带负荷拉、合隔离开关或手车触头； c) 防止带电挂（合）接地线（接地闸刀）； d) 防止带接地线（接地闸刀）合断路器（隔离开关）； e) 防止误入带电间隔。 3.2 防误闭锁逻辑实现方式及技术要求 防误闭锁逻辑目前浙江电网一般通过五种防误闭锁装置实现，防误闭锁装置应满足简单、
内部管理制度系列 变配电室防误闭锁装置管 理制度 （标准、完整、实用、可修改）
编号：FS-QG-51652变配电室防误闭锁装置管理制度 Management system of anti-error lockout device in transformer substation 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 一、严格执行《国家电网公司电力安全工作规程》(变电站和发电厂电气部分)防误操作的有关规定。 二、防误闭锁装置应保持良好的运行状态，电气闭锁装置应有符合实际的图纸;运行巡视应同主设备一样对待，发现问题应记入设备缺陷记录薄并及时上报;防误闭锁装置的检修工作，可委托供电部门维护。 三、解锁钥匙钥匙应封存管理。 四、解锁钥匙只能在符合下列条件之一并经过领导批准后方可开封使用。 1、确认防误闭锁装置失灵、操作无误。 2、紧急事故(如人身触电、火灾、不可抗拒的自然灾害)处理时使用，事后立即回报。
3、变电站已全部停电，确无误操作的可能，履行规定程序后使用。 五、每次使用后，立即将解锁钥匙封存，并填写记录。 六、在倒闸操作中防误闭锁装置出现异常时，必须停止操作，应重新核对操作步聚及设备编写的正确性，查明原因，确系装置故障且无法处理时，履行审批手续后方可接除锁操作。 七、电气设备的固定遮拦门，单一电气设备及无电压鉴定装置线路侧接地倒闸，可使用普通挂锁作为弥补措施。 八、每月对全站防误闭锁装置进行全面检查和维护一次，并作好记录，每次交接班时，有交班人员进行一次检查。对有疑问处要及时提出，并进行检查。 请输入您公司的名字 Foonshion Design Co., Ltd
五防装置台帐填写说明 一、变电站五防装置概况 1、变电站型式：综自或常规 2、整体五防类型：填写变电站主要使用的五防装置类型（如微机、程序锁等），如变电站同时 使用多种型式五防装置，整体五防以高压侧使用的五防装置型式填写。 3、整体五防涉及电压等级：按电压等级填写，如35KV、10KV等 4、五防闭锁套数(按电压等级分类)：按电压等级分类统计填写（包括微机五防），每一回路（即 一套程序）为一套，如35KV；套，10KV：套等。 5、五防闭锁点数量(按电压等级分类)：按电压等级分类统计填写（包括微机五防），按实际程 序统计，每一道程序（一个程序锁）为一闭锁点，包括使用中的辅助五防，如35KV；点，10KV：点等。 6、辅助五防类型：变电站使用中的机械联锁、电气闭锁、电磁锁等。 7、辅助五防涉及回路数：按电压等级分类统计填写：如35KV；个，10KV：个等 8、独立挂锁数量：使用的普通挂锁（无程序）数量 9、微机五防装置形式：填写微机五防闭锁程序生成形式，如五防机（五防微机）、模拟盘等。 10、微机五防模拟盘操作元件形式：如旋转开关、带灯光显示的触摸开关等 11、微机五防钥匙采码形式：目前各站使用的采码形式有两种：光电式和触头式。 12、微机五防跳过钥匙数量：站内保存或使用的程序跳过钥匙数量及名称。 二、五防闭锁程序 1、程序锁： ●按每一回路（即一套程序）分别统计，母线PT与母线接地刀闸为一套程序，3#母线（包 括-3刀闸）为一套程序，主变各侧-4刀闸变侧接地刀闸为一套程序。 ●程序均按停电顺序填写。如111、111-4、111-1等，顺序严格按实际程序，出现并行程序 时可用或（XXX、XXX）等形式叙述清楚，对设备网门、五防接地锁或模拟锁用文字表达准 确，如XXX开关网门、XXX开关网门1、XXX开关网门2、XXX开关网门3、XXX开关网门4、 XXX开关与XXX-1间地（有程序的五防接地端）、模拟301开关断开等。 ●无程序的五防接地端在备注中填写，并注明安装位置。 ●在开关柜内安装的无，能实现不打开网门不能封地线、不拆除地线不能关网门的，视为五 防接地端有程序，程序中按顺序填写。 2、微机锁：微机五防的闭锁程序可上报厂家提供的五防闭锁条件，不必填写程序。无厂家提供的闭锁条件的变电站按程序锁方式填写。 3、使用中的辅助五防在程序中按其闭锁顺序填写，如031、辅助（031-5或031-1、开关前网门）。备注中注明辅助五防类型。 三、其他 当回路闭锁程序有变更时在其备注栏注销，在程序栏重新填写新的程序。

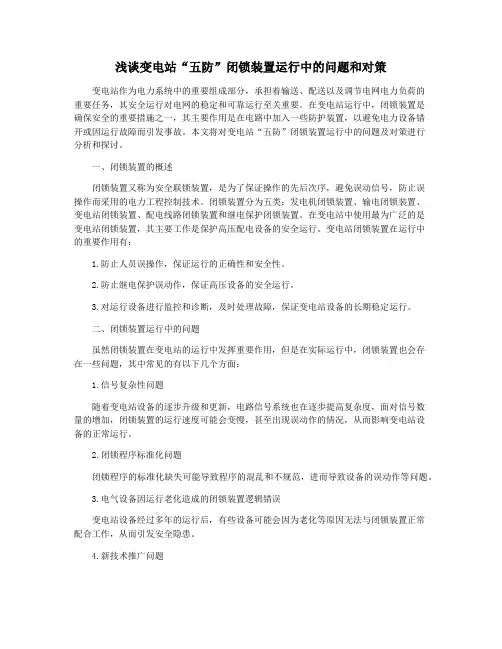

防误闭锁装置介绍 防误闭锁装置是指防止工作人员发生电气误操作事故设置的装置。防误闭锁装置所实现的五防功能：防止误分、误合断路器；防止带负荷拉、合隔离刀闸；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。经常用到的防误闭锁装置有：微机防误、电气闭锁、电磁闭锁、机械联锁、机械程序锁、机械锁、带电显示闭锁装置等。下面就以上的几种防误装置做一个简单的介绍。 第一、微机防误装置主要有防误监控主机、智能网络控制器、智能防误控制器、智能电脑钥匙、通讯充电管理器、防误锁具等。它是将智能防误锁具安装在智能化设备上通过电气方式闭锁，将普通防误锁具安装在手动设备上，通过机械方式闭锁。它所实现的功能有：模拟操作智能判断；语音提示；自动生成典型操作票并发送至智能钥匙，并由智能钥匙依次提示操作步骤对现场锁具进行解锁，从而实现五防功能。 第二、电厂或变电站的计算机监控系统内的防误操作闭锁功能，是计算机监控系统厂家在设计系统时，必须考虑到电气防误闭锁功能。此种防误闭锁应在间隔级控制层内实现。在站级控制层和间隔级I/O测控单元具有软件实现电气防误操作监督的功能，该软件对运行人员的操作步骤进行监测、判断和分析，以确定该操作是否合法、安全。若发生不合法操作，应对该操作进行闭锁、并告警和打印信息。主要的闭锁条件如下，但不限于此： 1）330kV隔离开关，如果相应的接地开关合上，则不能操作，反之也一样；如果相应的断路器合上，则隔离开关和接地开关都不能操作。 2）任何330kV母线侧隔离开关，当其该母线侧的接地开关合上，则不能操作，反之也一样。 3）如330kV线路有电压，则线路接地开关不能合上。 第三、高压开关柜的“五防”功能。高压开关柜应有应有可靠的机械和电气防误操作的功能。机械防误操作功能：通过高压开关柜内接地刀闸的机械闭锁来防止接地刀闸合入时，开关小车遥至“工作”位，或防止小车在“工作”位时，合入接地刀闸；通过小车断路器的机械闭锁来防止小车断路器在“合闸”位时，移动或着摇小车，实现防止带负荷拉、合隔离刀闸；通过高压开关柜内的接地刀
电气五防 目录 电器五防基本介绍 电气五防管理制度 电器五防基本介绍 1、防止带负荷分、合隔离开关。（断路器、负荷开关、接触器合闸状态不能操作隔离开关。） 2、防止误分、误合断路器、负荷开关、接触器。（只有操作指令与操作设备对应才能对被操作设备操作） 3、防止接地开关处于闭合位置时关合断路器、负荷开关。（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合） 4、防止在带电时误合接地开关，（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关） 5、防止误入带电室。（只有隔室不带电时，才能开门进入隔室） 电气五防管理制度 第一章总则 （一）、为加强电气运行操作及相关设备管理，杜绝电气误操作事故的发生，制定本制度。 （二）、防止电气误操作是指： 1、防止带负荷分、合隔离开关。（断路器、负荷开关、接触器合闸状态不能操作隔离开关。） 2、防止误分、误合断路器、负荷开关、接触器。（只有操作指令与操作设备对应才能对被操作设备操作） 3、防止接地开关处于闭合位置时关合断路器、负荷开关。（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合） 4、防止在带电时误合接地开关。（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关） 5、防止误入带电室。（只有隔室不带电时，才能开门进入隔室）
（三）、本办法适用于周口市丰泉环保电力有限公司（以下简称公司）。 第二章工作职责： （一）厂长（或总经理）是本单位防止电气误操作工作的第一责任人； （二）主管生产的副职是本单位防止电气误操作工作的直接责任人，负责健全和完善本单位防止电气误操作管理责任制、防误闭锁装置维护管理制度，组织实施“两票三制”的标准化作业、组织开展专项反事故活动； （三）总工程师是本单位防止电气误操作工作的技术管理责任人；负责健全和完善防止电气误操作技术措施，改进防误闭锁设施，对《运行规程》的正确性负责，加强人员培训，加强运行方式管理，审批特殊的运行方式； （四）安全监察人员负责单位电气防误工作，监督检查本单位防止电气误操作管理责任制的落实；监督“两票三制”标准化作业的实施；及时发现本单位防止电气误操作工作存在的问题，提出考核、改进意见，监督有关部门限期整改; （五）运行管理部门是本单位防止电气误操作运行技术管理部门，负责本单位防止电气误操作工作的日常管理工作。对运行规程和标准操作票的正确执行负责，做好非正常运行方式及操作的危险点分析，加强人员技术培训和安全教育，严格管理; （六）设备管理部门是电气防误操作工作的设备技术管理部门，负责防误闭锁装置的检修、维护管理，建立防误闭锁装置台帐，解决防误闭锁装置发生的缺陷，对防误闭锁装置故障失去作用而发生的电气误操作事故负主要责任。 第三章防止电气误操作设备和工器具管理 （一）、电气设备系统的“微机五防闭锁装置”必须与主设备同时移交生产。 （二）“微机五防装置”必须选用经过省、部级鉴定，业绩良好的厂家产品。 （三）设备管理部门要建立防误装置技术资料、台帐，制定防误装置的设备管理制度和检修规程，指定防误装置管理专责人。 （四）确保防误装置齐全、有效 1.“微机五防闭锁装置”必须安全可靠，必须正常投入运行，停用时要经过总工程师批准，值长下令，并做好记录；微机五防闭锁装置存在的缺陷要由防误闭锁专责人负责，限期整改； 2.配电室、配电箱、配电柜的门及门锁应完好，窥视孔应清洁、透明、完好；

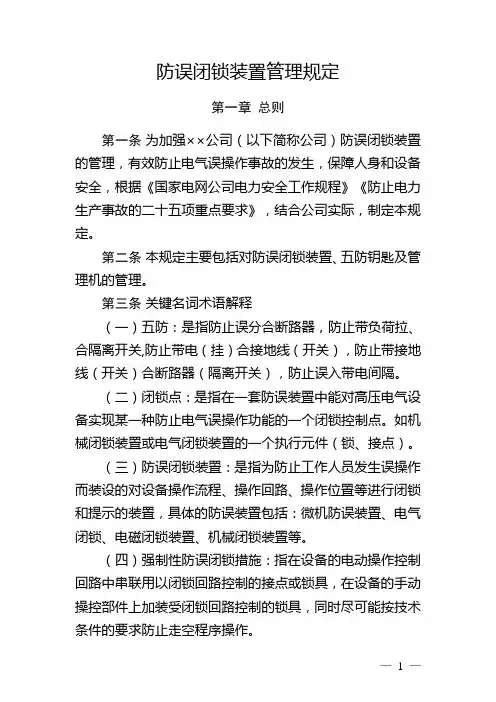

电气防误操作闭锁装置管理办法 1 范围 本办法规定了中国国电集团公司直属、全资、控股火力发电企业电气防误操作闭锁装置管理的职能、管理内容与要求、检查与考核等。 本办法适用于中国国电集团公司直属、全资、控股火力发电企业电气防误操作闭锁装置管理工作。 2 引用标准及参考文件 GB/T1.1-2000 标准化工作导则 GB/T15498-1995 企业标准体系管理标准和工作标准的构成和要求 GB/T800-2001 电力行业标准编制规则 DL/T600-2001 电力标准编写的基本规定 《电业安全工作规程》 中国国电集团公司《重大事故预防措施》 3 职责 3.1 有关电气设备管辖部门是所辖电气防误操作闭锁装置安全管理的主管部门。 3.2 安监部门负责防误操作闭锁装置的安全监察工作。 4 管理内容与要求 4.1 严格执行“两票三制”是防止电气误操作的组织措施,积极安装使用防误闭锁装置是防止电气误操作的技术措施，运行人员在执行操作时绝不可放松对组织措施的执行。 4.2 设备大小修后应将防误闭锁装置是否完好作为一项验收项目,失灵的闭锁装置（含微机闭锁）该设备不得投入运行。 4.3 防误闭锁装置出现失灵时运行人员应填写设备缺陷单，并在其失灵的操作把手上挂警示牌，检修人员应积极设法及时处理，待检修处理后运行验收合格再将警示牌收回，其目的是给运行操作人员的时一种警示，也是对检修人员在检修设备时一种提醒。 4.4 电气防误操作闭锁功能: 4.4.1 防止误拉合开关； 4.4.2 防止带电挂接地线； 4.4.3 防止带负荷拉合刀闸； 4.4.4 防止带地线合开关； 4.4.5 防止误入带电间隔。 4.5 6 110kV、220kV、500kV接地闸刀机械闭锁每季度按规定进行定期检查，主要内容为：4. 5. 6.1 110kV、220kV、500kV接地闸刀的机械闭锁连杆和闭锁凸轮位置，能否起到闭锁作用。 4.5.6.2 6kV闸刀与开关的闭锁扁铁位置用手上下扳动时不应上下活动。闸刀与门锁杆要安装牢固。

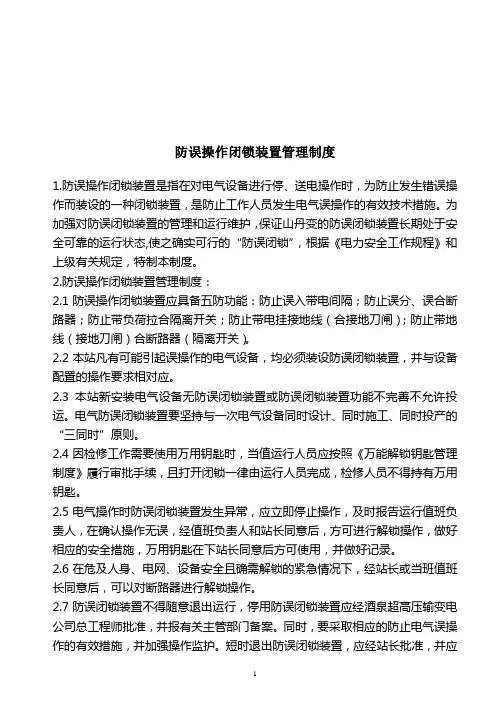

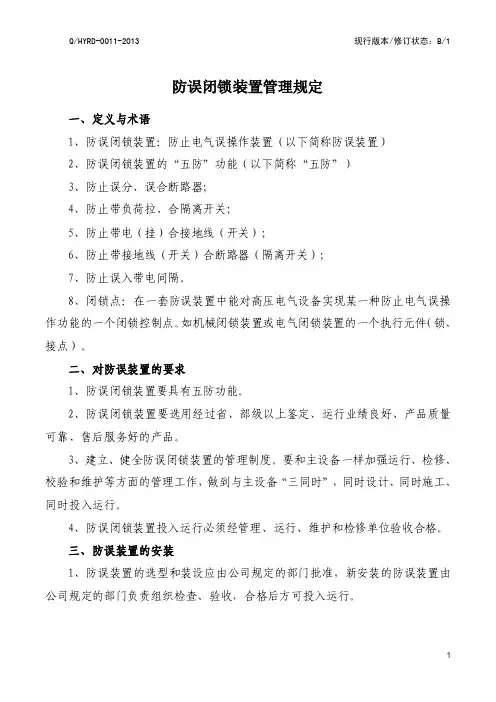

防误操作闭锁装置管理制度 1.防误操作闭锁装置是指在对电气设备进行停、送电操作时，为防止发生错误操作而装设的一种闭锁装置，是防止工作人员发生电气误操作的有效技术措施。为加强对防误闭锁装置的管理和运行维护，保证山丹变的防误闭锁装置长期处于安全可靠的运行状态,使之确实可行的“防误闭锁”，根据《电力安全工作规程》和上级有关规定，特制本制度。 2.防误操作闭锁装置管理制度： 2.1防误操作闭锁装置应具备五防功能：防止误入带电间隔；防止误分、误合断路器；防止带负荷拉合隔离开关；防止带电挂接地线（合接地刀闸）；防止带地线（接地刀闸）合断路器（隔离开关）。 2.2本站凡有可能引起误操作的电气设备，均必须装设防误闭锁装置，并与设备配置的操作要求相对应。 2.3本站新安装电气设备无防误闭锁装置或防误闭锁装置功能不完善不允许投运。电气防误闭锁装置要坚持与一次电气设备同时设计、同时施工、同时投产的“三同时”原则。 2.4因检修工作需要使用万用钥匙时，当值运行人员应按照《万能解锁钥匙管理制度》履行审批手续，且打开闭锁一律由运行人员完成，检修人员不得持有万用钥匙。 2.5电气操作时防误闭锁装置发生异常，应立即停止操作，及时报告运行值班负责人，在确认操作无误，经值班负责人和站长同意后，方可进行解锁操作，做好相应的安全措施，万用钥匙在下站长同意后方可使用，并做好记录。 2.6在危及人身、电网、设备安全且确需解锁的紧急情况下，经站长或当班值班长同意后，可以对断路器进行解锁操作。 2.7防误闭锁装置不得随意退出运行，停用防误闭锁装置应经酒泉超高压输变电公司总工程师批准，并报有关主管部门备案。同时，要采取相应的防止电气误操作的有效措施，并加强操作监护。短时退出防误闭锁装置，应经站长批准，并应
