心电图基本知识及常见异常心电图表现特点
一、胸导联：
V1～V6导联的具体位置：
V1：胸骨右缘第4肋间;
V2：胸骨左缘第4肋间;
V3：V2与V4两点连线的中点;
V4：左锁骨中线与第5肋间相交处;
V5：左腋前线V4水平处;
V6：左腋中线V4水平处;
二、心电图各波段的意义：
P波：为心房除极波,反映左、右心房除极过程中的电位和时间变化;正常P波在aVR导联倒置,Ⅰ、Ⅱ、aVF、V3～V6导联直立,其余导联Ⅲ、aVL、V1、 V2可直立、低平、双向或倒置;正常P波的时间≤；电压在肢导联<,胸导联<;
P-R段：是电激动过程在房室交界区以及希氏束、室内传导系统所产生的微弱电位变化,一般呈零电位,显示为等电位线基线;
P-R间期：自P波的起点至QRS波群的起点,反映激动从窦房结发出后经心房、房室交界、房室束、束支及普肯耶纤维网传到心室肌所需要的时间;正常成年P-R间期为～;
QRS波群：为左、右心室除极的波,反映左、右心室除极过程中的电位和时间变化;正常成人QRS波群时间为～;
S-T段：从QRS波群终点至T波起点的一段平线,反映心室早期缓慢复极的电位和时间变化;正常情况下,S-T段表现为一等电位线;在任何导联,S-T段下移不应超过；S-T段抬高在V1-V3导联不超过,其他导联均不应超过 mV;
T波：为心室复极波,反映心室晚期快速复极的电位和时间变化;正常T波是一个不对称的宽大而光滑的波,前支较长,后支较短；T波的方向与QRS波群主波方向一致;
Q-T间期：从QRS波群的起点至T波终点,代表左、右心室除极与复极全过程的时间;Q-T间期的正常范围为～;
三、常见异常心电图的表现：
1、心房肥大的心电图表现：
1左房肥大：心电图表现为P波增宽＞,常呈双峰型,双峰间期≥,以在V1导联上最为显著;多见于二尖瓣狭窄,故称“二尖瓣型P波”;
2右房肥大：心电图表现为P波尖而高耸,其幅度＞,以Ⅱ、Ⅲ、aVF导联表现最为突出,常见于慢性肺源性心脏病,故称“肺型P波”,也可见于某些先天性心脏病;
2、心室肥大心电图表现：
1左室肥大：心电图表现为①QRS波群电压增高：RV5或RV6＞,RV5或RV6+SV1＞男或＞女;②心电轴左偏; ③QRS波群时间延长到～;④ST-T改变,以R波为主的导联中,ST段下移≥,T 波低平、双向或倒置：左室肥大常见于高血压心脏病、二尖瓣关闭不全、主动脉瓣病变、心肌病等;其中QRS波群高电压最为重要,是诊断左室肥大的主要依据;
2右室肥大：心电图表现为①V1 R／S＞1,V5R／S<1,V1或V3 R的QRS波群呈RS、RSR’、R或QR型;②心电轴右偏,重症可＞+110°;③RV1+SV5＞,aVR导联的R／Q或 R／S＞1,RaVR ＞;④V1或V3 R等右胸导联ST-T下移＞,T波低平、双向或倒置;
3、心肌梗死心电图表现：
1进展期：心肌梗死数分钟后出现T波高耸,S-T段斜行上移或弓背向上抬高,时间在6小时以内;
2急性期：心肌梗死后6小时至7天;S-T段逐渐升高呈弓背型,并可与T波融合成单向曲线,此时可出现异常Q波,继而S-T段逐渐下降至等电位线,直立的T波开始倒置,并逐渐加深;此期坏死型Q波、损伤型S-T段抬高及缺血性T波倒置可同时并存;
3愈合期：心肌梗死后7～28天,抬高的S-T段基本恢复至基线,坏死型Q波持续存在,缺血型T波由倒置较深逐渐变浅;
4陈旧期：急性心肌梗死后29天及以后;S-T段和T波不再变化,常遗留下坏死的Q波,常持
续存在终生,亦可能逐渐缩小;
4、心肌缺血心电图表现：
1典型心绞痛：面对缺血区的导联上出现S-T段水平型或下垂型下移≥,T波低平、双向或倒置,时间一般小于15分钟;
2变异型心绞痛：常于休息或安静时发病,心电图可见S-T段抬高,常伴有T波高耸,对应导联S-T段下移;
3慢性冠状动脉供血不足：在R波占优势的导联上,S-T段呈水平型或下垂型压低≥；T波低平、双向或倒置;
5、心律失常心电图表现：
窦性心动过速的心电图表现：
1窦性P波,即P波在Ⅰ、Ⅱ、aVF、V３～V6导联直立,aVR导联倒置;
2P-R间期～;
3心率100～160次／分钟;
窦性心动过缓的心电图表现：
1窦性心律;
2心率在60次／分钟以下,通常不低于40次／分钟;
房性期前收缩的心电图表现：
1提早出现的房性P’,形态与窦性P波不同;
2P’-R间期≥;
3房性P’波后有正常形态的QRS波群;
4代偿间歇不完全;
室性期前收缩的心电图表现：
1提早出现宽大畸形的QRS-T波群,其前无提早出现的异位P波;
2QRS时限常≥;
3T波方向与QRS主波方向相反;
4常有完全性代偿间歇;
阵发性室上性心动过速的心电图表现：
1相当于一系列连续很快的房性或交界性早搏,频率150～250／分,节律规则;
2QRS波群形态基本正常,时间≤;
3ST-T无变化,或发作时S-T段下移和T波倒置;
房室传导阻滞的心电图表现：
1一度房室传导阻滞①窦性P波后均有QRS波群;②P-R间期≥ s;
2二度Ⅰ型房室传导阻滞①P波规律出现,P-R间期进行性延长,直至发生心室漏搏P波后无QRS波群;②漏搏后P-R间期又趋缩短,之后又逐渐延长,直至漏搏,周而复始;③QRS波群时间、形态大多正常;
3二度Ⅱ型房室传导阻滞①P-R间期恒定正常或延长;②部分P波后无QRS波群发生心室漏搏;③房室传导比例一般为3：2、4：3等;
4三度房室传导阻滞完全性房室传导阻滞①P波和QRS波群无固定关系,P-P与R-R间距各有其固定的规律性;②心房率＞心室率;③QRS波群形态正常或宽大畸形;
预激综合征的心电图表现：
典型的表现为：①P-R间期<,P波一般为窦性型;②QRS波群增宽,QRS波群时间≥;③QRS波群起始部粗钝,形成预激波delta波,此为心室预激在心电图上的主要表现;④可有继发性ST-T改变;
房颤的心电图表现：
1P波消失,代以大小不等、间距不均、形状各异的F波,频率为350～600次/分,以V1导联最为明显;
2心室律绝对不规则,心室率通常在120～180次／分之间;
3QRS波群形态通常正常,当心室率过快时,发生室内差异性传导,QRS波群增宽变形;
室颤的心电图表现：
1QRS-T波群消失,出现形状不一、大小不等、极不规则的心室颤动波;
2频率为200～500次／分;
6、心电轴：
正常心电轴一般在0°～90°之间;电轴从+90°顺钟向转动至-90°范围为心电轴右偏；从+30°逆钟向转动至-90°范围为心电轴左偏;心电轴轻度、中度左偏或右偏不一定是病态;左前分支阻滞、左心室肥大、大量腹水、肥胖、妊娠、横位心脏等,可使心电轴左偏;左后分支阻滞、右心室肥大、广泛心肌梗死、肺气肿、垂直位心脏等,可使心电轴右
偏;
心电图基本知识及常见异常心电图表现特点 一、胸导联： V1～V6导联的具体位置： V1：胸骨右缘第4肋间; V2：胸骨左缘第4肋间; V3：V2与V4两点连线的中点; V4：左锁骨中线与第5肋间相交处; V5：左腋前线V4水平处; V6：左腋中线V4水平处; 二、心电图各波段的意义： P波：为心房除极波,反映左、右心房除极过程中的电位和时间变化;正常P波在aVR导联倒置,Ⅰ、Ⅱ、aVF、V3～V6导联直立,其余导联Ⅲ、aVL、V1、 V2可直立、低平、双向或倒置;正常P波的时间≤；电压在肢导联<,胸导联<;
P-R段：是电激动过程在房室交界区以及希氏束、室内传导系统所产生的微弱电位变化,一般呈零电位,显示为等电位线基线; P-R间期：自P波的起点至QRS波群的起点,反映激动从窦房结发出后经心房、房室交界、房室束、束支及普肯耶纤维网传到心室肌所需要的时间;正常成年P-R间期为～; QRS波群：为左、右心室除极的波,反映左、右心室除极过程中的电位和时间变化;正常成人QRS波群时间为～; S-T段：从QRS波群终点至T波起点的一段平线,反映心室早期缓慢复极的电位和时间变化;正常情况下,S-T段表现为一等电位线;在任何导联,S-T段下移不应超过；S-T段抬高在V1-V3导联不超过,其他导联均不应超过 mV; T波：为心室复极波,反映心室晚期快速复极的电位和时间变化;正常T波是一个不对称的宽大而光滑的波,前支较长,后支较短；T波的方向与QRS波群主波方向一致; Q-T间期：从QRS波群的起点至T波终点,代表左、右心室除极与复极全过程的时间;Q-T间期的正常范围为～; 三、常见异常心电图的表现： 1、心房肥大的心电图表现： 1左房肥大：心电图表现为P波增宽＞,常呈双峰型,双峰间期≥,以在V1导联上最为显著;多见于二尖瓣狭窄,故称“二尖瓣型P波”; 2右房肥大：心电图表现为P波尖而高耸,其幅度＞,以Ⅱ、Ⅲ、aVF导联表现最为突出,常见于慢性肺源性心脏病,故称“肺型P波”,也可见于某些先天性心脏病; 2、心室肥大心电图表现： 1左室肥大：心电图表现为①QRS波群电压增高：RV5或RV6＞,RV5或RV6+SV1＞男或＞女;②心电轴左偏; ③QRS波群时间延长到～;④ST-T改变,以R波为主的导联中,ST段下移≥,T 波低平、双向或倒置：左室肥大常见于高血压心脏病、二尖瓣关闭不全、主动脉瓣病变、心肌病等;其中QRS波群高电压最为重要,是诊断左室肥大的主要依据; 2右室肥大：心电图表现为①V1 R／S＞1,V5R／S<1,V1或V3 R的QRS波群呈RS、RSR’、R或QR型;②心电轴右偏,重症可＞+110°;③RV1+SV5＞,aVR导联的R／Q或 R／S＞1,RaVR ＞;④V1或V3 R等右胸导联ST-T下移＞,T波低平、双向或倒置; 3、心肌梗死心电图表现： 1进展期：心肌梗死数分钟后出现T波高耸,S-T段斜行上移或弓背向上抬高,时间在6小时以内; 2急性期：心肌梗死后6小时至7天;S-T段逐渐升高呈弓背型,并可与T波融合成单向曲线,此时可出现异常Q波,继而S-T段逐渐下降至等电位线,直立的T波开始倒置,并逐渐加深;此期坏死型Q波、损伤型S-T段抬高及缺血性T波倒置可同时并存; 3愈合期：心肌梗死后7～28天,抬高的S-T段基本恢复至基线,坏死型Q波持续存在,缺血型T波由倒置较深逐渐变浅; 4陈旧期：急性心肌梗死后29天及以后;S-T段和T波不再变化,常遗留下坏死的Q波,常持
心电图全然知识及常见心律失常的心电图诊断 授课教师授课时刻 教学内容 导言 内容： 1、全然知识 2、正常心电图 3、心房、心室胖大 4、心肌缺血与心肌梗死 目的： 1、掌握标准十二导联系统 2、掌握心电图各波段的组成及生理意义 3、掌握各波段命名 心脏机械收缩之前，先产生电冲动，心房和心室的电冲动可经人体组织传到体表。心电图确实是根基利用心电图机从体表记录心脏每一心动周期所产生电活动变化的曲曲折折曲曲折折折折线图形。 一、心电图导联体系 即常规12导联体系，包括肢体导联〔标准导联Ⅰ、Ⅱ、Ⅲ及加压单极肢体导联aVR、aVL、aVF〕和胸导联〔V1-V6导联〕。临床上诊断后壁心肌梗死还常选用V7-V9导联。 二、心电图的测量 心电图多描记在记录纸上。当走纸速度为25mm/s时，每两条纵线间1mm 表示，当标准电压1mV=10mm时，两条横线间表示。 心率的测量：心率=60/RR间期的秒数 三、心电图的组成及波形特点和正常值 1、P波：代表心房肌除极的电位变化。呈钝圆波形，在Ⅰ、Ⅱ、aVF、V4-V6导联向上，aVR导联向下，其余导联呈双向、倒置或低平。振幅在肢体导联≤导联Ⅰ、Ⅱ，胸导联中≤0.2mV。宽度≤2s。 2、P-R间期：代表心房开始除极至心室开始除极的时刻。正常窦性心律的范围-。 3、QRS波群：代表心室肌除极的电位变化。正常人的QRS波群的时刻，能够在～范围内动摇。胸导联：V1、V2导联多呈rS型，R V1。V5、V6导联QRS 波群可呈qR、qRs、Rs或R型，。肢体导联：Ⅰ、Ⅱ导联主波向上，Ⅲ导联主波方向多变。aVR导联主波向下，可呈QS、rS、rSr或Qr型。aVL、aVF导联可呈qR、Rs或R、rS型。R aVR≤0.5mV，RⅠ＜1.5mV，R aVL＜1.2mV，R aVF＜2.0mV。 4、ST段：代表心室缓慢复极过程。在任一导联，ST段下移＜0.05mV；上抬在V1-V2导联＜0.3mV，V3＜0.5mV，V4-V6导联及肢体导联＜0.1mV。 5、T波：代表心室快速复极时的电位变化。方向大多与QRS主波的方向一致。在Ⅰ、Ⅱ、V4-V6导联向上，aVR导联向下，Ⅲ、aVL、aVF、V1-V3导联能够向上、双向或向下，V1的T波方向向上，V2-V6导联不应再向下除Ⅲ、aVL、aVF、V1-V3导联外其他导联T波振幅不应低于同导联R波的1/10。 6、Q-T间期：代表心室肌除极和复极全过程所需的时刻。正常范围：0.32-0.44s。
一、心电图基本知识 1、各波形的意义 （1）P波：代表心房除极过程：故P波的异常常是代表心房的问题，例如一个COPD患者Ⅱ导联P波振幅>0.25mv，诊断右房肥大。 （2）PR间期：不等于PR段，而=P波+PR段。代表心房除极开始至心室开始除极，故其时间延长可见于房室传导阻滞。 （3）QRS波群：心室除极全过程。正常的QRS波群大家有目共赌，若出现宽大畸形的QRS波群，常代表心室出问题。如室早表现为提前出现的宽大畸形QRS波，而作为房早，只要不伴室内差传，QRS形态是正常的。心脏泵血靠的就是心室，而QRS波就是心室活动的表现，心房出问题不会马上出人命，但心室会，一份ECG若连异常的QRS波都找不到，说明心跳已经停止了。 （4）ST-T：心室复极全过程：故其异常亦多为心室的问题。其临床地位极高，但其改变特异性欠佳。 （5）QT间期：整个心室活动过程。主要看QTc间期，即校正后的QT间期，因心率慢QT间期必长，为使各种心率下的QT间期具有可比性，故产生QTc间期[=QT间期/（根号R-R）]，其中R-R单位为S，一般只能由看电脑打出或查表获得，或靠感觉），QTc间期才是有意义的值。 2、作为非心电图专科医生，若从生理学的原理上去研究心电图，结果定是痛不欲生，一无所获。临床医生只要能看懂这是一个什么图，危不危重，就够了。 3、心电图诊断的二个注意点： （1）一份ECG有几个诊断时，顺序是有一定讲究的，未查到明确标准，但肯定的是心律一定写第一位，如窦性心律、房性心律、房颤，而电轴左右偏写第二位，其他标准不详。 （2）ECG诊断内容分为三类： ①A类：多指解剖、病理生理诊断：主要有各房室肥大、心肌梗死、缺血、冠脉供血不足、各电解质紊乱
常见异常心电图（附详解图片） 房室传导阻滞，又称房室阻滞，指房室交界区脱离了生理不应期后，心房冲动传导延迟或不能传导至心室。 正常房室传导系统的结构，从上至下依次为房室结、希氏束及左右束支，房室传导阻滞可发生于上述传导通路的任何部位。 按阻滞的严重程度分为：一度、二度、三度，P 波能下传至心室，称为一度房室传导阻滞，部分 P 波不能下传心室，称为二度房室传导阻滞； 所有 P 波均不能下传心室者，此时房室分离，P 波和 QRS 波之间没有任何传导和被传导的关系，被称为三度房室传导阻滞。 临床工作中一度和三度的房室传导阻滞比较好鉴别，所以我们简单描述一下后，重点来辨别二度房室传导阻滞。 一度房室传导阻滞 心电图特征： 1.PR 间期延长大于 0.20 秒； 2.每个 P 波后都有 QRS 波群，房室始终保持 1:1 的关系； 3. 病人多无不适症状。
三度房室传导阻滞 心电图特征： 1.心房与心室活动，各自独立互不相关，即（心电图中有 P 波，有 QRS 波，但P 波和 QRS 波之间没有关系) ； 2.心房率快于心室率，心房冲动来自窦房结或异位心房节律； 3.心室起搏点通常在阻滞部位稍下方。 当阻滞部位较高时，心室率约为 40～60 次每分，QRS 波群正常，心律较稳定，当组织部为较低时，心室率可在40 次每分以下，QRS 波群增宽，心室率常不稳定。
如下图 (A 为阻滞部位较高时，B 为阻滞部位较低时)： 二度房室传导阻滞分为二度 1 型房室传导阻滞 (常见于健康人，阻滞部位多在房室结，且预后良好)； 二度 2 型房室传导阻滞 (阻滞部位多在房室结下，预后不良)，高度房室传导阻滞 (容易变为三度房室传导阻滞)，下面我们来依次介绍。 二度 1 型房室传导阻滞的心电图特点是： 1.一定是窦性心律； 2.PR 间期逐渐延长，直至脱落一次 QRS 波群，造成心室脱落，每次仅有一个 P 波无波下传； 3.心室脱落后的第 1 个下传 P 波的 PR 间期通常缩短。
常用种异常心电图及其 特点 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
常用20种异常心电图及其特点 一、正常窦性心律 二. 窦性心动过缓 心电图特点： 1）.P波的方向：呈直立型，PⅡ直立，PａVR倒置，PⅢ、ａVＦ一般也是直立的。2）.PR间期：在每个P波之后都继有QRS波群，PR间期～20秒，而且在每个心搏是恒定的。小儿PR间期随心率和年龄的不同而不同。 3）.P波频率<60次/分，但很少<40次/分。小儿心率低于下列范围：1岁以内不超过100次/分，1～6岁不超过80次/分，6岁以上不超过60次/分。 4）.可能伴有窦性心律不齐，结性逸搏等； 三.窦性心动过速 心电图特点： 1）.P波的方向：呈直立型，PⅡ直立，PａVR倒置，PⅢ、ａVＦ一般也是直立的。2）.PR间期：在每个P波之后都继有QRS波群，PR间期～20秒，而且在每个心搏是恒定的。小儿PR间期随心率和年龄的不同而不同。 3）.P波频率100～160次/分，但甲亢的成人患者，P波频率可大于180次/分。小儿心率超过下列范围：1岁以内超过140次/分，1～6岁超过120次/分，6岁以上超过100次/分。 4）.心动过速时由于P电轴下移，P波的形态可发生某种程度的改变，心率过快时可与T波重叠，PR段及ST段可下降，T波平坦甚至倒置。 四.窦性停搏 心电图特点： 1）.窦性心律中出现较长的间歇，其间无P波； 2）.长间歇不是基本心律PP间期的整数倍。 3）.间歇过长时可能出现交界性逸搏、室性逸搏，但很少出现房性逸搏，因为心房与窦房结可以同时受到同一种病变的抑制。 五、房早： 心电图特点： 1）有一提前出现的P′波，形态与窦性 P波不同 2） P′-R间期≥ 3）不完全代偿间歇 六. 心房颤动：(Af) 心电图特点： 1）P波消失代之以大小不等、形状各异的f波， f波的频率为350～600次/分 2）心室率绝对不规则 R-R间期不等。 七.心房扑动：（AF） 心电图特点： 1）正常P波消失代之以锯齿状F波 2）F波频率多为250～350次/分，以2：1或4：1比例下传 3）心室率规则 R-R间期相等

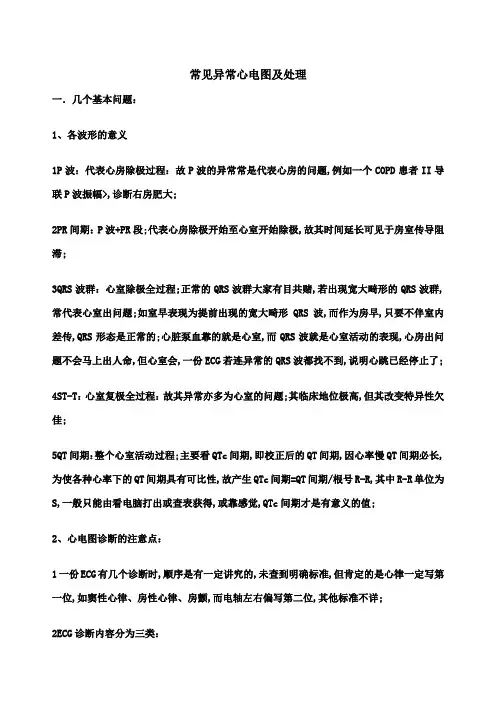

常见异常心电图及处理 一．几个基本问题： 1、各波形的意义 （1)P波：代表心房除极过程:故P波的异常常是代表心房的问题,例如一个COPD患者II导联P波振幅〉0。25mv，诊断右房肥大。 （2）PR间期：P波+PR段。代表心房除极开始至心室开始除极，故其时间延长可见于房室传导阻滞。（3）QRS波群：心室除极全过程。正常的QRS波群大家有目共赌，若出现宽大畸形的QRS波群,常代表心室出问题。如室早表现为提前出现的宽大畸形QRS波,而作为房早，只要不伴室内差传，QRS形态是正常的。心脏泵血靠的就是心室,而QRS波就是心室活动的表现,心房出问题不会马上出人命,但心室会,一份ECG若连异常的QRS波都找不到，说明心跳已经停止了。 (4）ST-T：心室复极全过程：故其异常亦多为心室的问题。其临床地位极高,但其改变特异性欠佳。（5）QT间期：整个心室活动过程。主要看QTc间期,即校正后的QT间期，因心率慢QT间期必长，为使各种心率下的QT间期具有可比性，故产生QTc间期［=QT间期/(根号R—R)］，其中R—R单位为S,一般只能由看电脑打出或查表获得，或靠感觉）,QTc间期才是有意义的值. 2、心电图诊断的注意点： （1)一份ECG有几个诊断时，顺序是有一定讲究的,未查到明确标准，但肯定的是心律一定写第一位,如窦性心律、房性心律、房颤,而电轴左右偏写第二位，其他标准不详。 (2）ECG诊断内容分为三类： A类：多指解剖、病理生理诊断：主要有各房室肥大、心肌梗死、缺血、冠脉供血不足、各电解质紊乱等，必须依赖临床资料。例如对一个异常Q波+ST段弓背型抬高+T波改变的典型心梗ECG，患者无胸痛胸闷等病史，一般是不能诊断心梗的，心电图报告完全可以卑鄙地写：异常Q波、ST-T改变，请结合临床，但这种报告外科医生看得懂吗？若负责任一点，可以写考虑急性心梗可能，请结合临床；单靠ECG 一般是不够资格直接认为心梗（病理生理诊断）。再例如对于一份左室高电压的ECG，若有高血压或其他可致左室大的病史，可直接诊断“左室肥大”（解剖诊断），但若无,只能诊断“左室高电压”（无临床意义）. B类:单看心电图不须病史就能直接诊断的，各类心律失常是主力,例如房颤、预激综合征、三度房室传导阻滞，只看图便可，不须任何病史. C除上述二者外的其他情形,例如ST—T改变,如心脏顺钟向转位，如电轴左偏。
