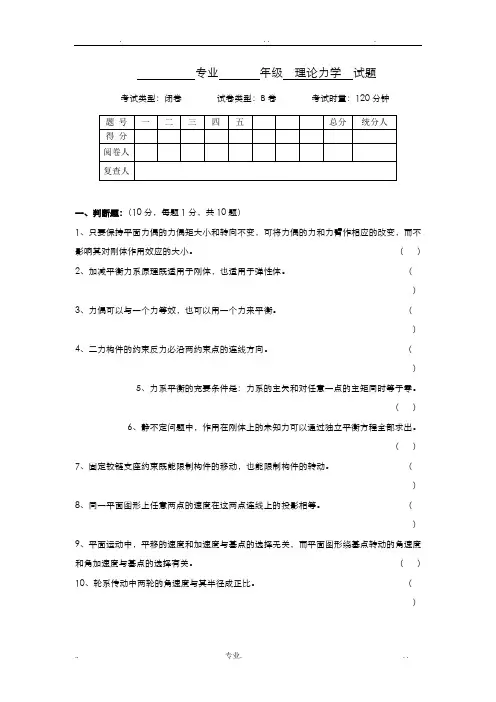

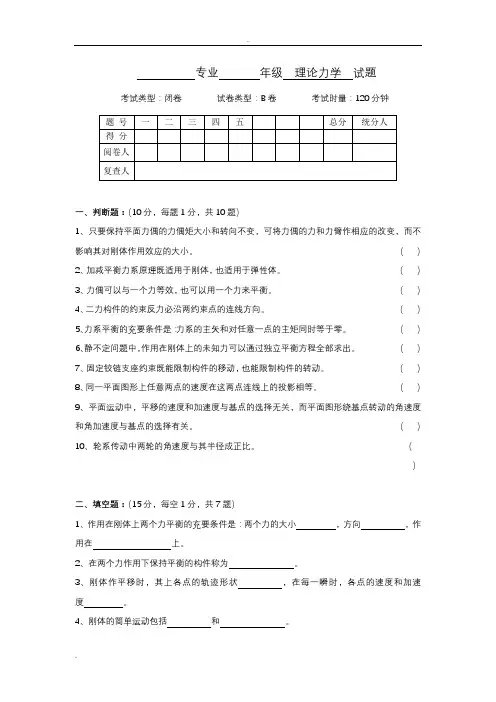

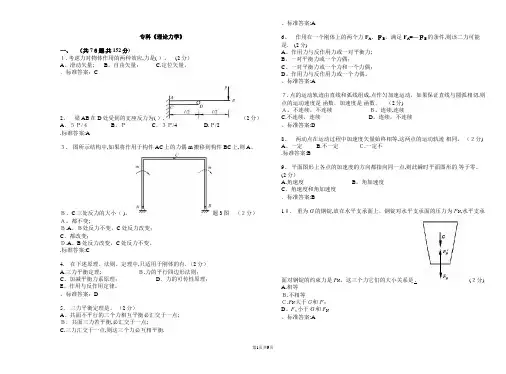

专业年级理论力学试题
考试类型：闭卷试卷类型：B卷考试时量：120分钟
一、判断题：（10分，每题1分，共10题）
1、只要保持平面力偶的力偶矩大小和转向不变，可将力偶的力和力臂作相应的改变，而不影响其对刚体作用效应的大小。（）
2、加减平衡力系原理既适用于刚体，也适用于弹性体。（）
3、力偶可以与一个力等效，也可以用一个力来平衡。（）
4、二力构件的约束反力必沿两约束点的连线方向。（）
5、力系平衡的充要条件是：力系的主矢和对任意一点的主矩同时等于零。（）
6、静不定问题中，作用在刚体上的未知力可以通过独立平衡方程全部求出。（）
7、固定铰链支座约束既能限制构件的移动，也能限制构件的转动。（）
8、同一平面图形上任意两点的速度在这两点连线上的投影相等。（）
9、平面运动中，平移的速度和加速度与基点的选择无关，而平面图形绕基点转动的角速度和角加速度与基点的选择有关。（）10、轮系传动中两轮的角速度与其半径成正比。（）
二、填空题：（15分，每空1分，共7题）
1、作用在刚体上两个力平衡的充要条件是：两个力的大小，方向，作用在上。
2、在两个力作用下保持平衡的构件称为。
3、刚体作平移时，其上各点的轨迹形状，在每一瞬时，各点的速度和加速度。
4、刚体的简单运动包括和。
5、力对物体的作用效应取决于三个要素，力的、和。
6、动点在某瞬时的绝对速度等于它在该瞬时的与的矢量和。
7、平面力系向作用面内任一点简化，一般情形下，可以得到一个和。
三、选择题：（20分，每题2分，共10题）
1、下列不是研究点的运动学的方法是（）
（A）基点法（B）矢量法
（C）直角坐标法（D）自然法
2、下列不属于理论力学研究内容的是（）
（A）静力学（B）运动学
（C）动力学（D）材料力学
3、刚体受处于同一平面内不平行的三力作用而保持平衡状态，则此三力的作用线( ) （A）汇交于一点（B）互相平行
（C）都为零（D）其中两个力的作用线垂直
4、如果两个力系满足下列哪个条件，则该两个力系为等效力系（）
（A）两个力系的主矢相等
（B）两个力系的主矩相等
（C）两个力系的主矢和主矩分别对应相等
（D）两个力系作用在同一刚体上
5、如图所示，点M沿螺线自内向外运动，它走过的弧长与时间的一次方成正比，则点的加速度越来越，点M越跑越。（）
（A）大，快
（B）小，慢
（C）大，不变
（D）小，不变
6、若点作匀变速曲线运动，其中正确的是（）
（A）点的加速度大小a=常量
（B）点的加速度a=常矢量
（C）点的切向加速度大小
a=常量
t
（D）点的法向加速度大小
a=常量
n
7、下列叙述错误的是（）
（A）平面运动可取任意基点而分解为平移和转动
（B）平面图形平移的速度和加速度与基点的选择有关
（C）平面图形绕基点转动的角速度和角加速度与基点的选择无关
（D）平面图形绕基点转动的角速度和角加速度与基点的选择有关
8、关于平面力系的主矢和主矩，以下表述中错误的是（）
（A）平面力系的主矩是唯一的，其与矩心的位置选择无关
（B）平面力系的主矢是唯一的，与矩心位置的选择无关
（C）平面力系的主矩不是唯一的，其与矩心的位置选择有关
（D）如果两个力系的主矢和主矩对应相等，则两个力系为等效力系
9、分析点的运动的自然坐标系包含三个坐标轴，其中下列哪项不属于之一（）（A）切线（B）主法线
（C）副法线（Ｄ）公法线
10、下列属于二力构件的是( )
（A）杆件AC
（B）杆件BC
（C）杆件DE
（D）杆件AC、BC和DE均是二力构件
四、画出下列构件AC、BC的受力图（物体的自重不计）：（10分，每题10分，共1题）
五、计算题：（45分，共4题）
1、直角折杆所受载荷、约束及尺寸均如图所示，试求A处约束？（10分）
d，，试求图示静定梁在A、B、C三处的约束力？（10分）2、已知q
3、已知OA=AB=200mm ，CD=DE=AC=AE=50mm ，杆OA 的角速度πω0.2=rad/s ，t =0时，φ=0；求点D 的运动方程和轨迹。（10分）
4、椭圆规尺的A端以速度
v沿x轴的负向运动，如图所示，AB=l。用基点法求Ｂ端的速
A
度以及尺AB的角速度。（15分）
理论力学答案（B卷）
一、判断题
1（√）2（?）3（?）4（√）5（√）6（?）7（?）8（√）9（?）10（?）
二、填空题
1 相等相反同一条直线；
2 二力构件；
3 相同相等；
4 平移绕定轴转动；
5 大小方向作用点；
6 牵连速度相对速度；
7 主矢主矩；
三、选择题
1（A）2（D）3（A）4（C）5（D）6（C）7（D）8（A）9（D）10（C）四、作图题
五、计算题
1 解
（1）∑=0x F 0=Ax F （2分）
（2）∑=0y F F F Ay =（方向向上）（3分） （2）∑=0A M 0=-+Fd M M A （3分）
∴M Fd M A -=（2分）
2 解
（a ） （b ）
由图（a ）可得：
∑=0x
F
0=Bx F （2分）
∑=0)(i B
F M 0=RC F （2分）
∑=0y
F 0=By F （1分）
由图（b ）可得：
∑=0x
F
0=Ax F （2分） ∑=0y
F
qd F Ay 2=（1分）
∑=0)(i A
F M
02=?-d qd M A （2分）
所以：22qd M A =
3 解
由图可知，t πφ2.0=，所以点D 的运动方程为：
)2.0cos(200t x D π= mm （3分） )2.0sin(100t y D π= mm （2分）
消去时间t ，得点D 的轨迹方程：
1100
2002
222=+D
D y x （椭圆）（5分） 4 解
尺AB 作平面运动，因而：
BA A B v v v +=（5分） ?cot A B v v =（2分） ?
sin A
BA v v =
（3分）
?
sin l v
l v AB v w A BA BA BA ===
（5分）
理论力学1-7章答案
e a a a ?1 O ω 2 O A 2 O 1 O e v v B A v ? ω 习题7-1图 B 1 θA e υA B /υB υA υO υ (a) 2 θB O B υυ=e B A /υυ (b) 习题7-3图 第7章 点的复合运动 7-1 图示车A 沿半径R 的圆弧轨道运动，其速度为v A 。车B 沿直线轨道行驶，其速度为v B 。试问坐在车A 中的观察者所看到车B 的相对速度v B /A ，与坐在车B 中的观察者看到车A 的相对速度v A /B ，是否有B A A B //v v -=？（试用矢量三角形加以分析。） 答：B A A B //v v -≠ 1．以A 为动系，B 为动点，此时绝对运动：直线；相对运动：平面曲线；牵连运动：定轴转动。 为了定量举例，设R OB 3=，v v v B A ==，则v v 3e = ∴ ?? ?? ==6021/θv v A B 2．以B 为动系，A 为动点。牵连运动为：平移；绝对运动：圆周运动；相对运动：平面曲线。 此时???? ?? ==4522/θv v B A ∴ B A A B //v v -≠ 7-3 图示记录装置中的鼓轮以等角速度0ω转动，鼓轮的半径为r 。自动记录笔连接在沿铅垂方向并按)sin(1t a y ω=规律运动的构件上。试求记录笔在纸带上所画曲线的方程。 解：t r x 0ω= （1） )sin(1t a y ω= （2） 由（1） 0 ωr x t = 代入（2），得 )sin(01r x a y ωω= 7-5 图示铰接四边形机构中，O 1A = O 2B = 100mm ，O 1O 2 = AB ，杆O 1A 以等角速度ω= 2rad/s 绕轴O 1转动。AB 杆上有一套筒C ，此套筒与杆CD 相铰接，机构的各部件都在同一铅垂面内。试求当?= ?60， CD 杆的速度和加速度。 解：1．动点：C （CD 上），动系：AB ，绝对：直线，相对：直线，牵连：平移。 2．r e a v v v +=（图a ） v e = v A 01 .021 21.0cos e a =??==?v v m/s （↑） 3． r e a a a a +=（图b ） 4 .021.022e =?==ωr a m/s 2

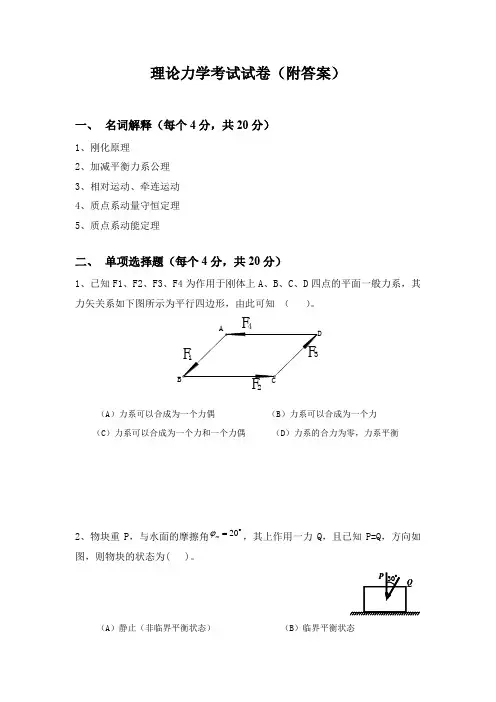

理论力学试题及答案 (一) 单项选择题（每题2分，共4分） 1. 物块重P ，与水面的摩擦角o 20m ?=，其上作用一力Q ，且已知P =Q ，方向如图，则物块的状态为( )。 A 静止(非临界平衡)状态 B 临界平衡状态 C 滑动状态 第1题图 第2题图 2. 图(a)、(b)为两种结构，则( )。 A 图(a)为静不定的，图(b)为为静定的 B 图(a)、(b)均为静不定的 C 图(a)、(b)均为静定的 D 图(a)为静不定的，图(b)为为静定的 (二) 填空题(每题3分，共12分) 1. 沿边长为m a 2=的正方形各边分别作用有1F ，2F ，3F ，4F ，且1F =2F =3F =4F =4kN ，该力系向B 点简化的结果为： 主矢大小为R F '=____________，主矩大小为B M =____________ 向D 点简化的结果是什么？ ____________。 第1题图 第2题图 2. 图示滚轮，已知2m R =，1m r =，ο30=θ，作用于B 点的力4kN F =，求力F 对A 点之矩A M =____________。 3. 平面力系向O 点简化，主矢R F '与主矩M 10kN F '=，20kN m O M =g ，求合力大小及作用线位置，并画在图上。 D C A B F 1 F 2 F 3 F 4
第3题图 第4题图 4. 机构如图，A O 1与B O 2均位于铅直位置，已知13m O A =，25m O B =，2 3rad s O B ω=，则 杆A O 1的角速度A O 1ω=____________，C 点的速度C υ=____________。 (三) 简单计算题(每小题8分，共24分) 1. 梁的尺寸及荷载如图，求A 、B 2. 丁字杆ABC 的A 端固定，尺寸及荷载如图。求A 端支座反力。 3. 在图示机构中，已知m r B O A O 4.021===，AB O O =21，A O 1杆的角速度4rad ω=，角加速度22rad α=，求三角板C 点的加速度，并画出其方向。 F O R ' O M

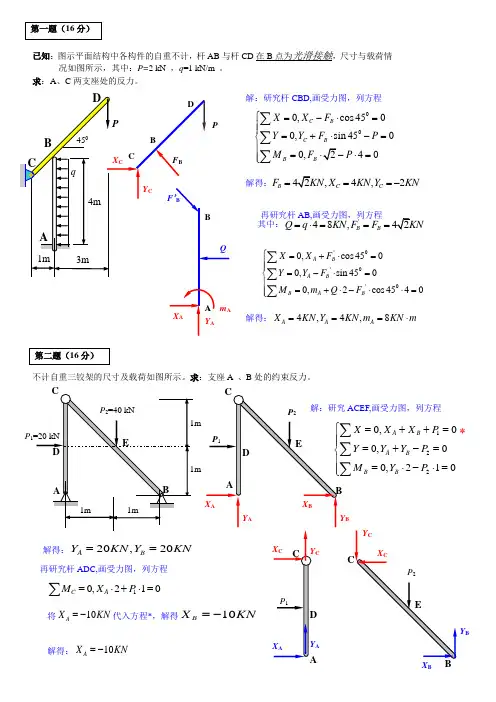

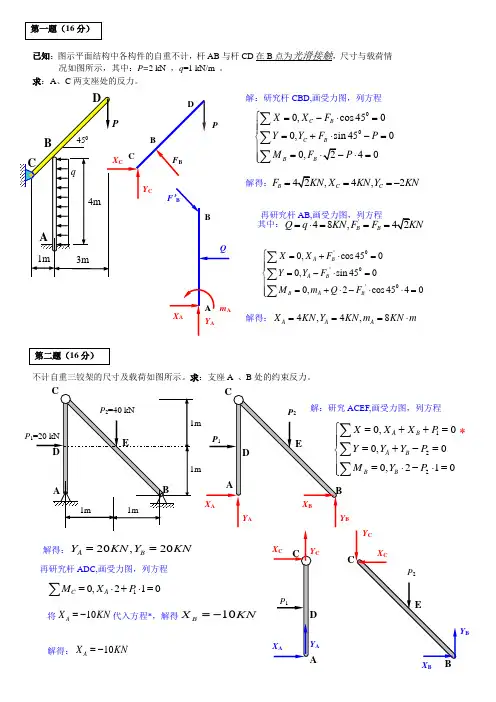

理论力学期末考试试题 1-1、自重为P=100kN的T字形钢架ABD,置于铅垂面内，载荷如图所示。其中转矩M=，拉力F=400kN,分布力q=20kN/m,长度l=1m。试求固定端A的约束力。 解：取T型刚架为受力对象，画受力图. 1-2 如图所示，飞机机翼上安装一台发动机，作用在机翼OA上的气动力按梯形分布： q=60kN/m，2q=40kN/m，机翼重1p=45kN，发动机重2p=20kN，发动机螺旋桨的反作用力1 偶矩M=。求机翼处于平衡状态时，机翼根部固定端O所受的力。 解：
1-3图示构件由直角弯杆EBD以及直杆AB组成，不计各杆自重，已知q=10kN/m，F=50kN，M=，各尺寸如图。求固定端A处及支座C的约束力。
1-4 已知：如图所示结构，a, M=Fa, F F F, 求：A，D处约束力. 12 解： 1-5、平面桁架受力如图所示。ABC为等边三角形，且AD=DB。求杆CD的内力。
1-6、如图所示的平面桁架，A端采用铰链约束，B端采用滚动支座约束，各杆件长度为1m。在节点E和G上分别作用载荷 F=10kN，G F=7 kN。试计算杆1、2和3的内力。 E 解：
2-1 图示空间力系由6根桁架构成。在节点A上作用力F，此力在矩形ABDC平面内，且与铅直线成45o角。ΔEAK=ΔFBM。等腰三角形EAK，FBM和NDB在顶点A，B和D处均为直角，。若F=10kN，求各杆的内力。 又EC=CK=FD=DM
2-2 杆系由铰链连接，位于正方形的边和对角线上，如图所示。在节点D沿对角线LD方向作用力D F。在节点C沿CH边铅直向下作用力F。如铰链B，L和H是固定的，杆重不计，求各杆的内力。
编辑版 第一章 静力学公理和物体的受力分析 一、是非判断题 1.1.1 在任何情况下，体内任意两点距离保持不变的物体称为刚体。 ( ∨ ) 1.1.2 物体在两个力作用下平衡的必要与充分条件是这两个力大小相等、方向相反，沿同一直线。 ( × ) 1.1.3 加减平衡力系公理不但适用于刚体，而且也适用于变形体。 ( × ) 1.1.4 力的可传性只适用于刚体，不适用于变形体。 ( ∨ ) 1.1.5 两点受力的构件都是二力杆。 ( × ) 1.1.6 只要作用于刚体上的三个力汇交于一点，该刚体一定平衡。 ( × ) 1.1.7 力的平行四边形法则只适用于刚体。 ( × ) 1.1.8 凡矢量都可以应用平行四边形法则合成。 ( ∨ ) 1.1.9 只要物体平衡，都能应用加减平衡力系公理。 ( × ) 1.1.10 凡是平衡力系，它的作用效果都等于零。 ( × ) 1.1.11 合力总是比分力大。 ( × ) 1.1.12 只要两个力大小相等，方向相同，则它们对物体的作用效果相同。 ( × ) 1.1.13 若物体相对于地面保持静止或匀速直线运动状态，则物体处于平衡。 ( ∨ ) 1.1.14 当软绳受两个等值反向的压力时，可以平衡。 ( × ) 1.1.15 静力学公理中，二力平衡公理和加减平衡力系公理适用于刚体。 ( ∨ ) 1.1.16 静力学公理中，作用力与反作用力公理和力的平行四边形公理适用于任何物体。 ( ∨ ) 1.1.17 凡是两端用铰链连接的直杆都是二力杆。 ( × ) 1.1.18 如图1.1所示三铰拱，受力F ，F 1作用，其中F 作用于铰C 的销子上，则AC 、BC 构件都不是二力构件。 ( × ) 二、填空题 1.2.1 力对物体的作用效应一般分为 外 效应和 内 效应。 1.2.2 对非自由体的运动所预加的限制条件称为 约束 ；约束力的方向总是与约束所能阻止的物体的运动趋势的方向 相反 ；约束力由 主动 力引起，且随 主动 力的改变而改变。 1.2.3 如图1.2所示三铰拱架中，若将作用于构件AC 上的力偶M 搬移到构件BC 上，则A 、B 、C 各处的约束力 C 。 图1.2

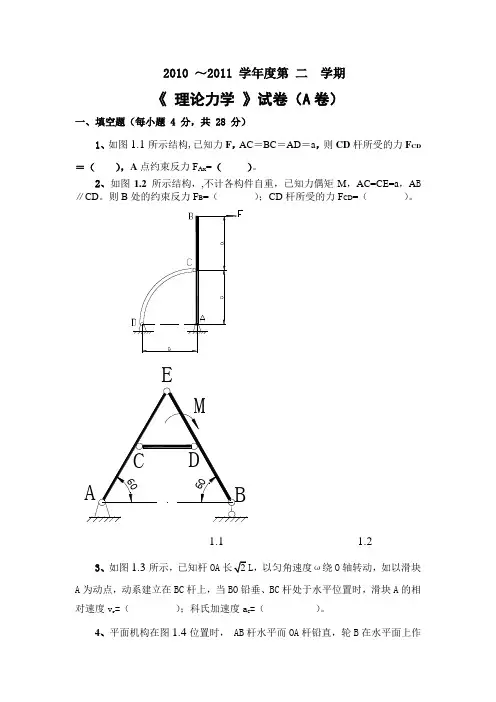

2010 ～2011 学年度第 二 学期 《 理论力学 》试卷（A 卷） 一、填空题（每小题 4 分，共 28 分） 1、如图1.1所示结构,已知力F ，AC ＝BC ＝AD ＝a ，则CD 杆所受的力F CD ＝（ ），A 点约束反力F Ax =（ ）。 2、如图1.2 所示结构，,不计各构件自重，已知力偶矩M ，AC=CE=a ，A B ∥CD 。则B 处的约束反力F B =（ ）；CD 杆所受的力F CD =（ ）。 E 1.1 1.2 3、如图1.3所示，已知杆OA L ，以匀角速度ω绕O 轴转动，如以滑块A 为动点，动系建立在BC 杆上，当BO 铅垂、BC 杆处于水平位置时，滑块A 的相对速度v r =（ ）；科氏加速度a C =（ ）。 4、平面机构在图1.4位置时， AB 杆水平而OA 杆铅直，轮B 在水平面上作
纯滚动，已知速度v B ，OA 杆、AB 杆、轮B 的质量均为m 。则杆AB 的动能T AB =（ ），轮B 的动能T B =（ ）。 1.3 1.4 5、如图1.5所示均质杆AB 长为L ,质量为m,其A 端用铰链支承,B 端用细绳悬挂。当B 端细绳突然剪断瞬时, 杆AB 的角加速度 =（ ），当杆AB 转到与水平线成300角时，AB 杆的角速度的平方ω2=（ ）。 6、图1.6所示机构中,当曲柄OA 铅直向上时,BC 杆也铅直向上,且点B 和点O 在同一水平线上；已知OA=0.3m,BC=1m ，AB=1.2m,当曲柄OA 具有角速度ω=10rad/s 时,则AB 杆的角速度ωAB =（ ）rad/s,BC 杆的角速度ωBC =（ ）rad/s 。 A B 1.5 7、图1.7所示结构由平板1、平板2及CD 杆、EF 杆在C 、D 、E 、F 处铰接而成，在力偶M 的作用下，在图上画出固定铰支座A 、B 的约束反力F A 、F B 的作用线方位和箭头指向为（ ）（要求保留作图过程）。

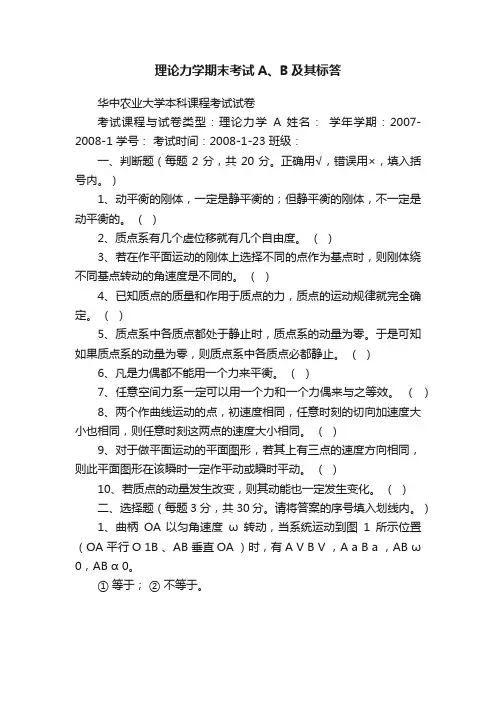

D 《理论力学》期末考试试题A 卷 一、选择题（本题共12分，每小题3分，请将答案的序号填入括号内） 1. 物块重P ，与水面的摩擦角o 20m ?=，其上作用一力Q ，且已知P =Q ，方向如图，则物块的状态为（ C ）。 A 滑动状态 B 临界平衡状态 C 静止(非临界平衡)状态 D 不能确定 2. 一个平面任意力系加一个平行于此平面力系所在平面的平行力系组成的空间力系的独立平衡方程数目为（ B ）。 A 3个 B 4个 C 5个 D 6个 3. 图示偏心轮顶杆机构中，轮心为C ，ω=常量。选杆端A 为动点，在C 点固连平移系（动系）， 则牵连速度和牵连加速度的方向分别为（ B ）。 A 垂直于AO ，沿AO 方向 B 垂直于CO ，沿CO 方向 C 沿AO 方向，垂直于AO D A 点切线方向，沿AC 方向 4、正方形薄板由铰链支座A 支承，并由挡板B 限制，使AB 边呈铅垂位置，如图所示。若将挡板B 突然撤去，则在该瞬时支座A 的反力的铅垂分量的大小将（ C ）。 A 不变 B 变大 C 变小 D 无法确定
二、填空题（本题共26分，请将答案填入括号内） 1（本小题4分）. 如图所示，沿长方体不相交且不平行的棱上作用三个大小等于F 的力。问棱长a ，b ，c 满足（ 0c b a --= ）关系时，该力系能简化为一个力。 2（本小题4分）. 正方形板ABCD 以匀角速度ω绕固定轴z 转动，点1M 和点2M 分别沿对角线BD 和边线CD 运动，在图示位置时相对板的速度分别为1v 和1v ，则点1M 和点2M 科氏加速度大小分别为（ 1v ）和（ 0 ）。 3（本小题5分）. 图示均质圆盘A 、B 均重G ，半径均为R ；物块C 重P ，A 、B 与绳之间无 相对滑动，某瞬时速度为v ，该瞬时系统的动能等于（ 2 8716P G v g + ） 。 4（本小题5分）.图示T 字形杆由两根长度均为l 的相同的匀质细杆OA ，BC 刚接而成，质量均为m 。质量为m 的质点沿杆BC 以)π2 1 sin(21t l r = 的规律运动。 当T 字形杆绕轴O 以匀角速度ω转动时，在1=t s 时系统对轴O 的动量矩为（ 2 83 ml ω ） 。

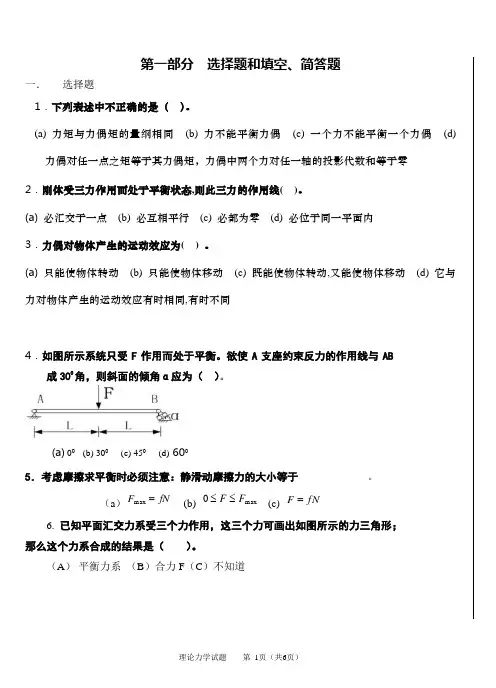

理论力学---1 1-1.两个力，它们的大小相等、方向相反和作用线沿同一直线。这是 (A)它们作用在物体系统上，使之处于平衡的必要和充分条件； (B)它们作用在刚体系统上，使之处于平衡的必要和充分条件； (C)它们作用在刚体上，使之处于平衡的必要条件，但不是充分条件； (D)它们作用在变形体上，使之处于平衡的必要条件，但不是充分条件； 1-2. 作用在同一刚体上的两个力F1和F2，若F1 = - F2，则表明这两个力 (A)必处于平衡； (B)大小相等，方向相同； (C)大小相等，方向相反，但不一定平衡； (D)必不平衡。 1-3. 若要在已知力系上加上或减去一组平衡力系，而不改变原力系的作用效果，则它们所作用的对象必需是 (A)同一个刚体系统； (B)同一个变形体； (C)同一个刚体，原力系为任何力系； (D)同一个刚体，且原力系是一个平衡力系。 1-4. 力的平行四边形公理中的两个分力和它们的合力的作用范围 (A)必须在同一个物体的同一点上； (B)可以在同一物体的不同点上； (C)可以在物体系统的不同物体上； (D)可以在两个刚体的不同点上。 1-5. 若要将作用力沿其作用线移动到其它点而不改变它的作用，则其移动范围 (A)必须在同一刚体内； (B)可以在不同刚体上； (C)可以在同一刚体系统上； (D)可以在同一个变形体内。 1-6. 作用与反作用公理的适用范围是 (A)只适用于刚体的内部； (B)只适用于平衡刚体的内部； (C)对任何宏观物体和物体系统都适用； (D)只适用于刚体和刚体系统。 1-7. 作用在刚体的同平面上的三个互不平行的力，它们的作用线汇交于一点，这是刚体平衡的 (A)必要条件，但不是充分条件； (B)充分条件，但不是必要条件； (C)必要条件和充分条件； (D)非必要条件，也不是充分条件。 1-8. 刚化公理适用于 (A)任何受力情况下的变形体； (B)只适用于处于平衡状态下的变形体； (C)任何受力情况下的物体系统； (D)处于平衡状态下的物体和物体系统都适用。 1-9. 图示A、B两物体，自重不计，分别以光滑面相靠或用铰链C相联接，受两等值、反向且共线的力F1、F2的作用。以下四种由A、B所组成的系统中，哪些是平衡的？
第九章部分习题解答 9－2 解：取整个系统为研究对象，不考虑摩擦，该系统具有理想约束。作用在系统上的主动力为重力 g M g M 21,。如图（a ）所示，假设重物2M 的加速度 2a 的方向竖直向下，则重物1M 的加速度1a 竖直向上，两个重物惯性力I2I1,F F 为 11I1a M F = 22I2a M F = （a ） 该系统有一个自由度，假设重物2M 有一向下的虚位移 2x δ，则重物1M 的虚位移1x δ竖直向上。由动力学普遍 方程有 （a ） 02I21I12211=--+-=x F x F x g M x g M W δδδδδ （b ） 根据运动学关系可知 212 1 x x δδ= 212 1a a = （c ） 将(a)式、(c)式代入(b)式可得，对于任意02≠x δ有 21 21 22m/s 8.2424=+-= g M M M M a （b ） 方向竖直向下。 取重物2M 为研究对象，受力如图（b ）所示，由牛顿第二定律有 222a M T g M =- 解得绳子的拉力N 1.56=T 。本题也可以用动能定理，动静法，拉格朗日方程求解。 9－4 解：如图所示该系统为保守系统，有一个自由度，取θ为广义坐标。系统的动能为 2])[(2 1 θθ R l m T += 取圆柱轴线O 所在的水平面为零势面，图示瞬时系统的势能为 ]cos )(sin [θθθR l R mg V +-= M 1g M 2g F I2 F I1 δx 2 δx 1 M 2g T a 2
拉格朗日函数V T L -=，代入拉格朗日方程 0)(=??-??θ θL L dt d 整理得摆的运动微分方程为 0sin )(2=+++θθθ θg R R l 。 9－6 解：如图所示，该系统为保守系统，有一个自由度，取弧坐标s 为广义坐标。系统的动能为 22 1S m T = 取轨线最低点O 所在的水平面为零势面，图示瞬时系统的势能为 mgh V = 由题可知b s ds dh 4sin ==?，因此有b s d b s h S o 8s 42==?。则拉格朗日函数 2 2821s b mg s m V T L -=-= 代入拉格朗日方程 0)(=??-??s L s L dt d ，整理得摆的运动微分方程为04=+s b g s 。解得质点的运动规律为)21sin( 0?+=t b g A s ，其中0,?A 为积分常数。 9－13 解：1.求质点的运动微分方程 圆环（质量不计）以匀角速度ω绕铅垂轴AB 转动，该系统有一个自由度，取角度θ为广义坐标。系统的动能为 22)sin (2 1 )(21θωθr m r m T += 如图所示，取0=θ为零势位，图示瞬时系统的势能为 零势面 h
雍和珠宝珠宝顾问入职培训 ? 陕西理工学院成教学生考试试卷 姓名： 年级： 专业： 科目： 理论力学 学历层次： 题号 一 二 三 四 五 总分 得分 考试日期 年 月 日 阅卷人 一、 作图题（ 分） 如下图所示，不计折杆??和直杆 ?的质量，?、 、 处均为铰链连接。试分别画出图中折杆??和直杆 ?的受力图。 二、填空题（ 分，每空 分） 如下图所示，边长为? ?的正方体，受三个集中力的作用。则将该力系向 点简化可得到： 主矢为=R F （ ， ， ）?； 主矩为=O M （ ， ， ）??? 。 ? P F ——————下 ——————————装 —————————— 订 —————————— 线 ——————
雍和珠宝珠宝顾问入职培训 ? ?如下图所示的平面机构，由摇杆A O 1、B O 2，“?字形”刚架????，连杆 ?和竖直滑块?组成，21O O 水平，刚架的 ?段垂直 ??段，且?? 21O O ，已知l BO AO ==21， ??l 4 ，A O 1杆以匀角 速度ω绕1O 轴逆时针定轴转动，连杆 ?的质量均匀分布且大小为M 。 根据刚体五种运动形式的定义，则“?字形”刚架????的运动形式为 ，连杆 ?的运动形式为 。 在图示位置瞬时，若A O 1杆竖直，连杆 ?与刚架 ?段的夹角为 o CDE 60=∠，则在该瞬时：?点的速度大小为 ，?点的加速度大小为 ， 点的速度大小为 ，连杆 ?的速度瞬心到连杆 ?的质心即其中点的距离为 ，连杆 ?的角速度大小为 ，连杆 ?的动量大小为 ，连杆 ?的动能大小为 。 三、计算题（ ?分） 如左下图所示，刚架结构由直杆??和折杆 ?组成，?处为固定端， 处为辊轴支座， 处为中间铰。所受荷载如图所示。已知?? ??， ? ????·?，??? ????，?? ? 。试求?处和 处约束力。
大 连 理 工 大 学 课程名称： 理论力学 试卷： A 考试形式：闭卷 授课院系： 力学系 考试日期：2013年1月17日 试卷共６页 一、简答题，写出求解过程 (共25分，每题5分). 1.（5分）图示定滑轮A 质量为 2m ，半径为2r ，动滑轮B 质量为m ，半径为r ，物块C 质量为m 。细绳不可伸长，当物块C 的速度为v 时，试求系统对A 轴的动量矩。 2.（5分）图示两杆完全相同，长度均为l ，B 处铰接，在A 端施加水平力F ，杆OB 可绕O 轴转动，在杆OB 上施加矩为M 的力偶使系统在图示位置处于平衡。不计杆重和摩擦，设力F 为已知，试利用虚位移原理求力偶矩M 的大小。 题一.2图 题一.1图
3.（5分）求图示平面对称桁架CE 杆的内力。 4.（5分）图示均质杆AB ，BC 质量均为m ，长度均为l ，由铰链B 连接，AB 杆绕轴A 转动，初始瞬时两杆处于水平位置，速度为零，角加速度分别为1α和 2α，试将此瞬时惯性力向各杆质心简化。（求出大小，并画在图上） 5.（5分）图示机构由连杆BC 、滑块A 和曲柄OA 组成。已知OB =OA =0.1m ，杆BC 绕轴B 按t 1.0=?的规律转动。求滑块A 的速度及加速度。 题一.4图 α 题一.3图 题一.5图
二、（15分）组合结构如图所示，由AB ，CB ，BD 三根杆组成，B 处用销钉连接，其上受有线性分布载荷、集中力、集中力偶作用，kN 10=F ，kN/m 6=q ， m kN 20?=M ，若不计各杆件的自重，求固定端A 处的约束反力。 三、（15分）图示曲轴各段相互垂直，处于水平面内，在曲柄E 处作用一铅垂方向力F =30kN ，在B 端作用一力偶M 与之平衡。已知AC = CG =GB =400mm ，CD =GH=DE =EH =200mm ，不计自重，试求力偶矩M 和轴承A ，B 处的约束力。 题二图

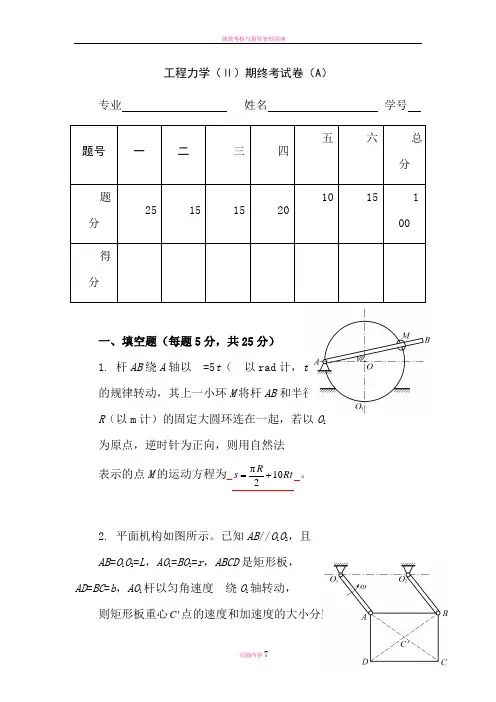

工程力学（Ⅱ）期终考试卷（A ） 专业 姓名 学号 题号 一 二 三 四 五 六 总分 题分 25 15 15 20 10 15 100 得分 一、填空题（每题5分，共25分） 1. 杆AB 绕A 轴以=5t （ 以rad 计，t 以s 计） 的规律转动，其上一小环M 将杆AB 和半径为 R （以m 计）的固定大圆环连在一起，若以O 1 为原点，逆时针为正向，则用自然法 表示的点M 的运动方程为_Rt R s 102 π+= 。 2. 平面机构如图所示。已知AB //O 1O 2，且 AB =O 1O 2=L ，AO 1=BO 2=r ，ABCD 是矩形板， AD =BC =b ，AO 1杆以匀角速度绕O 1轴转动， 则矩形板重心C '点的速度和加速度的大小分别 为v ＝_ r _，a ＝_ r 。 并在图上标出它们的方向。
