1．目的
为确保产品的压力试验检验符合有关标准规定，特制定本规范。
2．范围
适用于本公司生产的切断类阀门产品。
3. 引用标准
JB/T9092-1999 阀门的试验和检验
API598-2009 阀门的检查
API 6D-2008 管道阀门规范
4. 压力试验
4.1 试验准备
4.1.1压力测试操作人员应接受相关培训，取得公司颁发的上岗资格证，方可独立从压力测试工作。
4.1.2除订货要求外，试验前，阀门不得涂漆，但磷化处理或类似的化学处理用于保护表面是允许的，且阀体应清理干净。
4.2试验介质
4.2.1壳体试验、高压密封试验、高压上密封试验，试验介质为含有水溶性油或防锈剂的水，若用煤油作试验须在合同中注明；
4.2.2低压密封试验，低压上密封试验，试验介质为气体或惰性气体；
4.2.3奥氏体不锈钢阀门用水作试验时，所用水的氯含量应不超过100ppm。
4.2.4试验介质的温度应在5℃～40℃之间。
4.3压力表的管理
4.3.1压力表的量程确认
压力表量程应是试验压力的1.5～3倍（测量压力应在量程范围的25%～75%），压力表的精度不低于2.5级并在满量程25%、50%、75%、100%的位置上定期校准。
b）JIS K级和API磅级阀门试压时选用的压力表量程范围见表2。
c）0.6MPa气密封试验用压力表量程范围选用0～1.6MPa。
4.3.2所有的试验用压力表应按照公司的“监视和测量设备控制程序”程序进行控制和校准，并贴有校准标签，且在有效期内。
4.4压力试验的要求
4.4.1如有带有驱动装置，应使用驱动装置操作阀门试验。
4.4.2试验过程中，不允许对阀门施加影响试验结果的任何外力。
4.5压力试验操作方法和程序
4.5.1上密封试验
将阀门完全开启，使上密封起作用，松开填料压盖，向体腔内加压至规定的试验压力，并保压至规定的时间，检查填料处是否有上浮及泄漏现象。合格后压紧填料压盖。
4.5.2壳体试验
将装好的试验阀门的两端封闭，阀门部分开启，接通试验装置，向阀门体腔内注入试验介质，排除气体并逐渐加压至规定的试验压力。保持压力至规定的保压时间，检查壳体有无泄漏、渗透、冒汗现象，检查填料处有无泄漏。合格后逐渐泄压。
4.5.3密封试验
4.5.3.1在壳体试验后进行，阀体内充满介质前应部分开启以便将阀体内的空气排净,然后关紧，升到试验压力,并且保压时间大于规定时间.
4.5.3.2对受压元件和连接处进行观察，确认有无泄漏。
4.5.4密封试验方法，见表3
4.6阀门所需的压力试验项目
4.6.1JB/T9092规定的检验项目
a) 公称通径小于或等于100mm、公称压力小于或等于25.0Mpa及公称通径大于或等于125mm、
b) 公称通径小于或等于100mm、公称压力大于25.0MPa和公称通径大于或等于125mm、公称压
4.6.2 API598-2009规定的检验项目
a）规格小于等于NPS4压力级小于等于1500磅级及规格大于NPS 4压力级小于等于600磅级的检验项目见表6
表6
b）规格小于等于NPS 4压力级大于1500磅级及规格大于NPS 4压力级大于600磅级见表7。
表8
4.7 试验压力
4.7.1 JB/T9092-1999规定的试验压力。
a高压密封试验压力：1.1PN(止回阀1PN);
b低压密封试验压力:0.6MPa;
c壳体试验压力:1.5PN;
d上密封试验压力:高压上密封试验1.1PN,低压上密封试验0.6MPa。
4.7.2 JIS K级和API磅级阀门的试验压力见表9
表9
注:表9中的壳体试验压力是以WCB钢在基准温度下(K级阀门基准温度为120℃,磅级阀门基准温度为38℃)允许的最大工作压力乘以1.5倍,并调整到邻近的0.1MPa的倍数,高压密封试验压力是以WCB钢在基准温度下允许的最大工作压力乘以1.1倍。
4.7.3对于合同要求或材料要求高于表9规定的试验压力值时按合同或图纸规定。
4.8试验压力持续时间
表11
4.9压力试验泄漏率
4.9.1壳体压力试验不允许泄漏
4.9.2密封试验的最大允许泄漏率。
1） JB/T9092-1999 API598-2009规定的最大允许泄漏率见表12
注:a）对液体试验1毫升(cm3)相当于16滴;
b）对液体试验表示在每个规定的最短试验持续时间内无可见泄漏，对于气体试验表示在每个规定的最短时间内泄漏量小于1个气泡。
C）JB/T9092-1999规定；
d ）API598-2009规定；
e）对于规格大于NPS 24的止回阀，允许的泄漏率应由买方与制造厂商定。
2）API 6D规定的最大允许泄漏率。
a)金属密封，阀座密封试验最大允许泄漏率见表13
b)软密封阀座试验，无论试验介质是气体或液体其泄漏率为0。
表13
4.10有关压力试验的说明
4.10.1用气体作壳体试验应在壳体水压试验后进行，并要有相应的安全防护措施，试验压力应是基准温度下允许的最大工作压力的1.1倍，此项试验只有合同有要求时才作。
4.10.2 API 6D产品和止回阀的低压气密封试验是选择性的（附加试验）。如需要应在合同中注明。
4.10.3高压或低压密封试验时，阀瓣、阀座背面不允许有明显泄漏。
4.10.4 除止回阀外，低压密封试验本公司规定泄漏率为0（无可见泄漏）。
[推荐]阀门压力等级对照表 阀门, 等级, 压力,对照表 希望对各位海友能有所帮助。
第一章钢制阀门主体和内件材料 阀门的主体是指承受介质压力的阀体、阀盖（或端盖）、闸板（或阀瓣）。其中，阀体和阀盖（端盖）是承受介质的承压件，闸板（阀瓣）是控制介质流动的控压件。 内件是指接触介质的阀杆和闸板(阀瓣)、阀座两者的密封面。 承压件的定义是：一旦它们失效，其所包容的介质会释放到大气中的零件。因此，所用的材料必须能在规定的介质温度、压力作用下达到相应的力学性能、耐腐蚀性和良好的冷、热加工工艺性。 大多数阀门的阀体、阀盖（端盖）、闸板（阀瓣）形状比较复杂，因此采用铸件较多，只有某些小口径阀门根据阀类的不同或特殊工况的要求采用锻件。 第一节钢制阀门的主体材料 1、碳素钢 碳素钢适用于非腐蚀性介质，在某些特定的条件下，例如某些有腐蚀性的介质在一定范围内的温度浓度条件下也可采用碳素钢。 碳素钢的适用温度范围：-29~425℃。中石化标准SH 3064《石油化工钢制通用阀门选用、检验及验收》规定碳素钢制阀门的适用温度范围为-20~425℃，其下限定为-20℃的依据是GB 150《钢制压力容器》。但当以WCB、WCC这两种钢作阀体、阀盖、闸板（阀瓣）、支架时，这两种钢的适用温度下限为-29℃。 常用的碳素钢铸件和锻件材料见表1-1。 注： （1）表1中WCA、WCB、WCC是按美国标准表示的牌号，ZG 205-415、ZG 250-485、ZG 275-485是按GB/T 5631铸钢牌号表示方法分别对应WCA、WCB、WCC的牌号。UNS J02502、UNS J03002、UNS J02503是以美国金属与合金统一系统编号方法，分别对应WCA、WCB、WCC的牌号。 （2）表1中最常用的是WCB钢，其标准含碳量≤0.30%，但为了获得优良的焊接性能和力学性能，其含碳量应控制在0.25%左右。

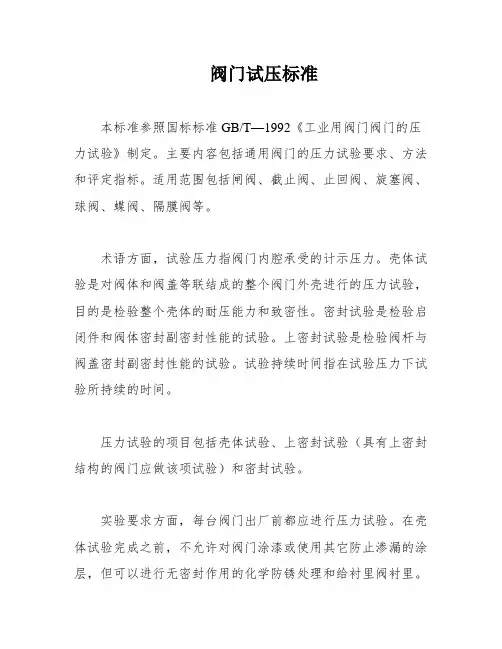

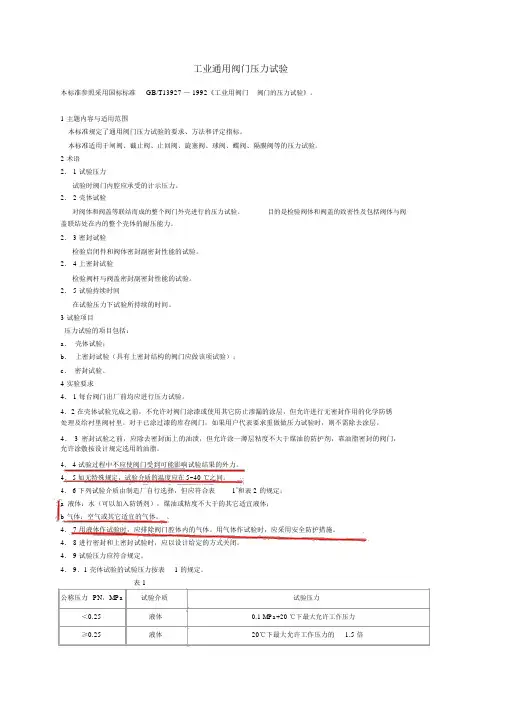

中华人民共和国国家标准 通用阀门压力试验Pressure testing for general purpose valves GB/T 13927—92 代替GB 4981—85 本标准参照采用国际标准ISO 5208—1982《工业用阀门阀门的压力试验》。 1 主题内容与适用范围 本标准规定了通用阀门压力试验的要求、方法和评定指标。 本标准适用于闸阀、截止阀、止回阀、旋塞阀、球阀、蝶阀、隔膜阀等的压力试验。 2 术语 2.1 试验压力 试验时阀门内腔应承受的计示压力。 2.2 壳体试验 对阀体和阀盖等联结而成的整个阀门外壳进行的压力试验。目的是检验阀体和阀盖的致密性及包括阀体与阀盖联结处在内的整个壳体的耐压能力。 2.3 密封试验 检验启闭件和阀体密封副密封性能的试验。 2.4 上密封试验 检验阀杆与阀盖密封副密封性能的试验。 2.5 试验持续时间 在试验压力下试验所持续的时间。 3 试验项目 压力试验的项目包括： a. 壳体试验； b. 上密封试验(具有上密封结构的阀门应做该项试验)； c. 密封试验。 4 试验要求 4.1 每台阀门出厂前均应进行压力试验。 4.2 在壳体试验完成之前，不允许对阀门涂漆或使用其它防止渗漏的涂层，但允许进行无密封作用的化学防锈处理及给衬里阀衬里。对于已涂过漆的库存阀门，如果用户代表要求重做压力试验时，则不需除去涂层。 4.3 密封试验之前，应除去密封面上的油渍，但允许涂一薄层粘度不大于煤油的防护剂，靠油脂密封的阀门，允许涂敷按设计规定选用的油脂。 4.4 试验过程中不应使阀门受到可能影响试验结果的外力。 国家技术监督局1992–12-10批准 1993–06–01实施 1

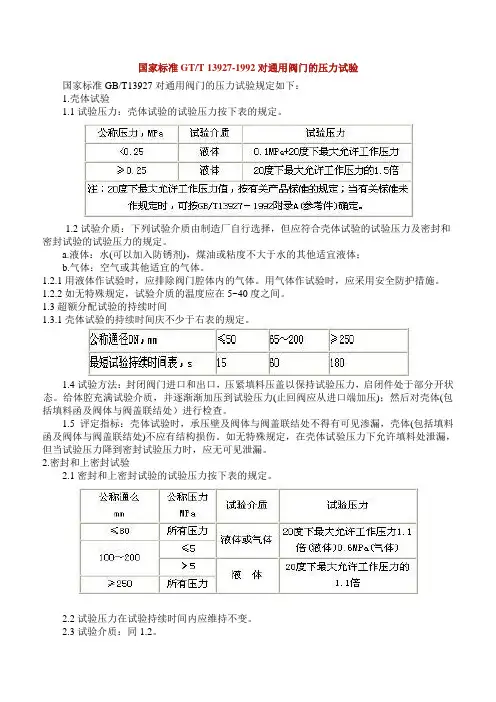

国家标准GT/T 13927-1992对通用阀门的压力试验 国家标准GB/T13927对通用阀门的压力试验规定如下： 1.壳体试验 1.1试验压力：壳体试验的试验压力按下表的规定。 1.2试验介质：下列试验介质由制造厂自行选择，但应符合壳体试验的试验压力及密封和密封试验的试验压力的规定。 a.液体：水(可以加入防锈剂)，煤油或粘度不大于水的其他适宜液体； b.气体：空气或其他适宜的气体。 1.2.1用液体作试验时，应排除阀门腔体内的气体。用气体作试验时，应采用安全防护措施。 1.2.2如无特殊规定，试验介质的温度应在5~40度之间。 1.3超额分配试验的持续时间 1.3.1壳体试验的持续时间庆不少于右表的规定。 1.4试验方法：封闭阀门进口和出口，压紧填料压盖以保持试验压力，启闭件处于部分开状态。给体腔充满试验介质，并逐渐渐加压到试验压力(止回阀应从进口端加压)；然后对壳体(包括填料函及阀体与阀盖联结处）进行检查。 1.5评定指标：壳体试验时，承压壁及阀体与阀盖联结处不得有可见渗漏，壳体(包括填料函及阀体与阀盖联结处)不应有结构损伤。如无特殊规定，在壳体试验压力下允许填料处泄漏，但当试验压力降到密封试验压力时，应无可见泄漏。 2.密封和上密封试验 2.1密封和上密封试验的试验压力按下表的规定。 2.2试验压力在试验持续时间内应维持不变。 2.3试验介质：同1.2。
2.4密封和上密封试验的持续时间。 2.4.1密封和上密封试验的试验持续时间应不少于下表的规定。 2.4.2试验持续时间除应符合规定外,还应满足具体的检漏方法对试验持续时间的要求。 2.5试验方法 2.5.1上密封试验：封闭阀门进口和出口，放松填料压盖(如果阀门设有上密封检查装置，且在不放松填料压盖的情况下能够可靠地检查上密封的性能，则不必放松填料压盖)，阀门处于全开状态，使上密封关闭，给体腔充满试验介质，并逐渐加压到规定的试验压力，然后检查上密封性能。 2.5.2密封试验：主要阀类的加压方法按下表的规定。但对于规定了介质流通方向的阀门，应按规定的流通方向加压(止回阀除外)。试验时应逐渐加压到规定的试验压力，然后检查密封副的密封性能。 2.6评定指标 2.6.1上密封试验：在试验持续时间内无可见泄漏。 2.6.2密封试验：密封试验的最大允许泄漏量见下表。
目录 一、适用范围 (1) 二、检查、检验和补充检验 (1) 三、压力试验 (4) 四、压力试验程序 (8) 五、合格证书 (10) API Std 598-1996 阀门的检验和试验规定 一、适用范围 1. 本标准适用于对闸阀、截止阀、旋塞阀、球阀、止回阀、蝶阀的 检查、检验，补充检验和压力试验的要求。 但经采购方与阀门制造厂商定，API598也可用于其它类阀门。 2. 检查要求适用于由制造厂进行的检验和试验及采购方要求在制造 厂内进行任何补充试验。 试验要求的适用于在制造厂内进行的需要的和任选的压力试验。 3. 本标准所规定的试验和检验如下： a. 壳体试验 b. 上密封试验 c. 低压密封试验 d. 高压密封试验 e. 铸件的外观检验 f. 高压气体壳体试验 二、检查、检验和补充检验 1、在阀门制造厂内的检查。 采购方将在订单中规定要在制造厂内检查阀门，并见证阀门的检验和试验，可自由进入制造厂内与其有关的任何部门。 2、在阀门制造厂外的检查
当采购方规定，检查包括在制造厂外制造的壳体部件时，应在制造地接受采购方检查。 3、检查范围 检查范围可在订单中规定，除另外说明外，检查应限于下列各 项。 1)在装配过程中对阀门进行检查，以保证符合订单中的规定， 检查可包括使用规定的无损检验方法。 2)现场见证需要和规定任选的压力试验和检验。 3)现场见证任何补充检验。 ?各种补充检验仅在订单中规定时，并仅在规定范围内进行。 ?铸钢件或锻钢件的MT、RT、PT、UT应符合ASME B16.34 第8章或采购方自己的验收准则。 ?这些检验应在采购方现场见证的情况下，由阀门制造厂进行。 4)审查加工记录和无损检验记录（包括规定的RT记录）. 4、阀门检验 1)制造厂应对所有的阀体、阀盖和密封件的铸件进行外观检验， 以保证符合MSS SP-55的规定。 2)制造厂应对每个阀门进行检验，以保证符合本标准和采购规 范。 3)所有的检验均应按根据相应标准编制的书面程序进行。 5、检验内容(此条参照SH3518规定) 1)阀体上应有制造厂铭牌：型号、公称压力、公称通径及制造厂 名称等标识。 2)质量证明文件：包括制造厂名称、出厂日期、产品名称、型号 及规格、公称压力、公称通径、适用介质及适用温度、依据的标准、检验结论及检验日期、出厂编号、检验人员及负责检验人员签章。 3)设计要求作低温密封试验的阀门，应有制造厂的低温密封试验 合格证明书。 4)铸钢阀门的MT和RT由供需双方协定，如需检验，厂方应按 合同要求的标准检验，并出具报告。
阀门压力等级对照表
阀门型号编制方法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。 这一编制方法适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。 阀门的型号编制方法（JB 308-1975） （1）类型代号用汉语拼音字母表示（阀门类型代号）
注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母“D”、“B”和“W”。 （2）传动方式代号用阿拉伯数字表示（阀门传动方式代号） 注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示； 气动带手动用6S表示；防爆电动用“9B”表示。 （3）连接形式代号用阿拉伯数字表示（阀门连接形式代号） 注：焊接包括对焊和承插焊。(4-1）结构形式代号用阿拉伯数字表示（闸阀结构形式代号）（4-2）截止阀和节流阀结构形式代号 (4-3)球阀结构形式代号 (4-4)蝶阀结构形式代号 (4-5)隔膜阀结构形式代号
(4-6)旋塞阀结构形式代号 (4-7)止回阀和底阀阀结构形式代号 (4-8)减压阀结构形式代号 (4-9)疏水阀结构形式代号 (4-10)安全阀结构形式代号
注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。 公称压力数值按JB 74-1994《管理附件公称压力试验压力和工作压力》的规定。 用于电站工业的阀门，当介质最高温度超过530℃时，按JB 74-1994第五条的规定标准工作压力。 1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。
1 范围 本标准规定了通用阀门灰铸铁件的技术要求、试验方法、检验规则及标志、包装与贮存等。 本标准适用于通用阀门、法兰、管件及其他受压的石墨为片状的灰铸铁件（以下简称铸件）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 6060.1 表面粗糙度比较样块铸造表面（GB/T 6060.1—1997，eqv ISO 2632-3：1979）GB/T 6414 铸件尺寸公差与机械加工余量（GB/T 6414—1999，eqv ISO 8062：1994） GB/T 7216 灰铸铁金相（GB/T 7216—1987，neq ISO 945：1975） GB/T 9439—1988 灰铸铁件 GB/T 11351 铸件重量公差 GB/T 13927 通用阀门压力试验（GB/T 13927—1992，neq ISO 5208：1982） JB/T 7945 灰铸铁力学性能试验方法 3 技术要求 3.1 铸造工艺 3.1.1 一般情况下，铸件的铸造工艺由铸件生产厂（车间）确定。 3.1.2 铸件生产厂（车间）也可以按需方的要求，使用由需方提供的原材料、工艺装备或图样铸造，并应在订货合同中注明。 3.2 化学成分 3.2.1 一般情况下，铸件的化学成分由铸件生产厂（车间）确定。 3.2.2 如果需方有特殊要求，其化学成分由供需双方协商确定，并应在订货合同中注明。 3.3 力学性能 3.3.1 单铸试样的抗拉强度应符合表1的规定。 3.3.2 需方如果以硬度要求作为检验铸件材质力学性能时，应在订货合同中注明。 3.4 质量要求 3.4.1 铸件的尺寸和偏差应符合GB/T 6414的规定，也可按需方订货时图样、模样所要求尺寸和偏差。 3.4.2 按照GB/T 6414或需方铸造图样、模样的规定，在铸件的必要部位应留出切削加工余量。 表1 抗拉强度 3.4.3 铸件的质量偏差应符合GB/T 11351的规定。 3.4.4 铸件表面的粘砂、浇口、冒口、夹砂、结疤、毛刺等，均应清除干净。 1
阀门压力等级对照表 阀门, 等级, 压力,对照表
阀门型号编制方法 阀门型号编制方法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。 这一编制方法适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、 安全阀、减压阀、疏水阀。 阀门的型号编制方法（JB 308-1975） （1）类型代号用汉语拼音字母表示（阀门类型代号）
注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母 “D”、“B”和“W”。 （2）传动方式代号用阿拉伯数字表示（阀门传动方式代号） 注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示； 气动带手动用6S表示；防爆电动 用“9B”表示。 （3）连接形式代号用阿拉伯数字表示（阀门连接形式代号） 注：焊接包括对焊和承插焊。 (4-1）结构形式代号用阿拉伯数字表示（闸阀结构形式代号）（4-2） 截止阀和节流阀结构形式代号
(4-3)球阀结构形式代号(4-4)蝶阀结构形式代号(4-5)隔膜阀结构形式代号 (4-6)旋塞阀结构形式代号(4-7)止回阀和底阀阀结构形式代号(4-8)减压阀结构形式代号 (4-9)疏水阀结构形式代号 (4-10)安全阀结构形式代号
注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。 公称压力数值按JB 74-1994《管理附件公称压力试验压力和工作压力》的规定。用于电站工业的 阀门，当介质最高温 度超过530℃时，按JB 74-1994第五条的规定标准工作压力。 1.阀门类型 根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀
1．目的 为确保产品的压力试验检验符合有关标准规定，特制定本规范。 2．范围 适用于本公司生产的切断类阀门产品。 3. 引用标准 JB/T9092-1999 阀门的试验和检验 API598-2009 阀门的检查 API 6D-2008 管道阀门规范 4. 压力试验 4.1 试验准备 4.1.1压力测试操作人员应接受相关培训，取得公司颁发的上岗资格证，方可独立从压力测试工作。 4.1.2除订货要求外，试验前，阀门不得涂漆，但磷化处理或类似的化学处理用于保护表面是允许的，且阀体应清理干净。 4.2试验介质 4.2.1壳体试验、高压密封试验、高压上密封试验，试验介质为含有水溶性油或防锈剂的水，若用煤油作试验须在合同中注明； 4.2.2低压密封试验，低压上密封试验，试验介质为气体或惰性气体； 4.2.3奥氏体不锈钢阀门用水作试验时，所用水的氯含量应不超过100ppm。 4.2.4试验介质的温度应在5℃～40℃之间。 4.3压力表的管理 4.3.1压力表的量程确认 压力表量程应是试验压力的1.5～3倍（测量压力应在量程范围的25%～75%），压力表的精度不低于2.5级并在满量程25%、50%、75%、100%的位置上定期校准。 b）JIS K级和API磅级阀门试压时选用的压力表量程范围见表2。 c）0.6MPa气密封试验用压力表量程范围选用0～1.6MPa。 4.3.2所有的试验用压力表应按照公司的“监视和测量设备控制程序”程序进行控制和校准，并贴有校准标签，且在有效期内。 4.4压力试验的要求 4.4.1如有带有驱动装置，应使用驱动装置操作阀门试验。
4.4.2试验过程中，不允许对阀门施加影响试验结果的任何外力。 4.5压力试验操作方法和程序 4.5.1上密封试验 将阀门完全开启，使上密封起作用，松开填料压盖，向体腔内加压至规定的试验压力，并保压至规定的时间，检查填料处是否有上浮及泄漏现象。合格后压紧填料压盖。 4.5.2壳体试验 将装好的试验阀门的两端封闭，阀门部分开启，接通试验装置，向阀门体腔内注入试验介质，排除气体并逐渐加压至规定的试验压力。保持压力至规定的保压时间，检查壳体有无泄漏、渗透、冒汗现象，检查填料处有无泄漏。合格后逐渐泄压。 4.5.3密封试验 4.5.3.1在壳体试验后进行，阀体内充满介质前应部分开启以便将阀体内的空气排净,然后关紧，升到试验压力,并且保压时间大于规定时间. 4.5.3.2对受压元件和连接处进行观察，确认有无泄漏。 4.5.4密封试验方法，见表3 4.6阀门所需的压力试验项目 4.6.1JB/T9092规定的检验项目 a) 公称通径小于或等于100mm、公称压力小于或等于25.0Mpa及公称通径大于或等于125mm、 b) 公称通径小于或等于100mm、公称压力大于25.0MPa和公称通径大于或等于125mm、公称压
通用阀门压力试验标准 本标准参照采用国标标准GB/T13927—1992《工业用阀门阀门的压力试验》。 1主题内容与适用范围 本标准规定了通用阀门压力试验的要求、方法和评定指标。 本标准适用于闸阀、截止阀、止回阀、旋塞阀、球阀、蝶阀、隔膜阀等的压力试验。 2术语 2．1试验压力 试验时阀门内腔应承受的计示压力。 2．2壳体试验 对阀体和阀盖等联结而成的整个阀门外壳进行的压力试验。目的是检验阀体和阀盖的致密性及包括阀体与阀盖联结处在内的整个壳体的耐压能力。 2．3密封试验 检验启闭件和阀体密封副密封性能的试验。 2．4上密封试验 检验阀杆与阀盖密封副密封性能的试验。 2．5试验持续时间 在试验压力下试验所持续的时间。 3试验项目
压力试验的项目包括： a．壳体试验； b．上密封试验（具有上密封结构的阀门应做该项试验）； c．密封试验。 4实验要求 4．1每台阀门出前均应进行压力试验。 4．2在壳体试验完成之前，不允许对阀门涂漆或使用其它防止渗漏的涂层，但允许进行无密封作用的化学防锈处理及给衬里阀衬里。对于已涂过漆的库存阀门，如果用户代表要求重做做压力试验时，则不需除去涂层。 4．3密封试验之前，应除去密封面上的油渍，但允许涂一薄层粘度不大于煤油的防护剂，靠油脂密封的阀门，允许涂敷按设计规定选用的油脂。 4．4试验过程中不应使阀门受到可能影响试验结果的外力。 4．5如无特殊规定，试验介质的温度应在5~40℃之间。 4．6下列试验介质由制造自行选择，但应符合表1和表2的规定； a 液体：水（可以加入防锈剂煤油或粘度不大于的其它适宜液体； b气体：空气或其它适宜的气体。 4．7用液体作试验时，应排除阀门腔体内的气体。用气体作试验时，应采用安全防护措施。 4．8进行密封和上密封试验时，应以设计给定的方式关闭。 4．9试验压力应符合规定。 4．9．1壳体试验的试验压力按表1的规定。
阀门执行标准大全-GB篇 中国阀门技术网 https://www.doczj.com/doc/1a15365343.html,/index.php/the-valve-executive-standard-daqo-gb-article.html GB12220-89《通用阀门标志》 GB12245-89《减压阀性能试验方法》 GB12221-89《法兰连接金属阀门的结构长度》 GB12246-89《先导式减压阀》 GB12222-89《多回转阀门驱动装置的连接》 GB12247-89《蒸汽疏水阀分类》 GB12223-89《部分回转阀门驱动装置的连接》 GB12248-89《蒸汽疏水阀术语》 GB12224-89《钢制阀门一般要求》 GB12249-89《蒸汽疏水阀标志》 GB12225-89《通用阀门铜合金铸件技术条件》 GB12250-89《蒸汽疏水阀结构长度》 GB12226-89《通用阀门灰铸铁件技术条件》 GB12251-89《蒸汽疏水阀试验方法》 GB12227-89《通用阀门球墨铸铁件技术条件》 GB10868-89《电站减温减压阀技术条件》 GB12228-89《通用阀门碳素钢锻件技术条件》 GB10869-89《电站调节阀技术条件》 GB12229-89《通用阀门碳素钢铸件技术条件》 GB1348-88《球墨铸铁件》 GB12230-89《通用阀门奥氏体钢铸件技术条件》 GB11352-89《铸钢件技术条件》 GB12231-89《阀门铸件外观质量要求》 GB596-83《船用外螺纹青铜截止止回阀》 GB12232-89《通用阀门法兰连接铁质闸阀》 GB597-83《船用外螺纹青铜止回阀》 GB12233-89《通用阀门铁质截止阀与升降式止回阀》 GB1047-70《管子和管路附件的公称通径》 GB12234-89《通用阀门法兰、对焊连接钢制闸阀》 GB1048-90《管道元件公称压力》 GB12235-89《通用阀门法兰连接钢制截止阀和升降式止回阀》 GB1851-84《船用PN160外螺纹青铜空气截止阀》 GB12236-89《通用阀门钢制旋启式止回阀》 GB4213-84《气动调节阀通用技术条件》 GB12237-89《通用阀门法兰和对焊连接钢制球阀》 GB8464-87《内螺纹连接闸阀、截止阀、球阀、止回阀通用技术条件》 GB12238-89《通用阀门法兰对夹连接蝶阀》 GB8465.1～7-87《内螺纹连接闸阀、截止阀、球阀、止回阀基本尺寸》GB12239-89《通用阀门隔膜阀》 GB8335-87《气瓶专业螺纹》
阀门试验操作规程 1. 一般规定 1.1阀门试验包括壳体试验、密封试验。 1.2无特殊规定时，试验介质的温度宜为 5 C?40 C。当环境温度低于5 C时应采取防冻措施。 1.3阀门试验前，应除去密封面上的油渍和污物，不得在密封面上涂抹防渗漏的油脂。 1.4试验用的压力表，应在鉴定合格的有效期内使用，精度不应低于 1.6级，表的满刻度值宜为最大被测压力的1.5倍?2倍。试验系统的压力表不应少于2块，并应分别安装在被试验阀门的进口处。 1.5经过试验合格的阀门，应在阀门明显部位做好试验标识，并填写试验记录。没有试验标识的阀门不得安装和使用。 2. 壳体试验 2.1壳体试验试验介质采用液体（洁净水），试验压力为阀门公称压力的 1.5倍； 2.2壳体试验按下料步骤进行： 封闭阀门的进出端，阀门开启1/3?2/3之间，向阀门壳体内充入试验介质，打开排气阀，排净阀门体腔内的空气，加压到试验压力的50%，应无泄漏、渗漏现象，然后加压到试验 压力，保压时间符合表1的规定，检查壳体各处的密封情况（包括阀体、阀盖、连接法兰等各连接处）。 表1 :阀门试验保压时间
2.3壳体试验不应有机械损伤，不允许有可见泄漏通过阀门壳壁和任何固定的阀体连接处，不得有明显可见的液滴或外表面潮湿。 3. 密封试验 3.1密封试验在壳体试验合格后进行； 3.2密封试验压力为阀门公称压力，试验介质为空气。 3.3密封试验按以下步骤进行：关闭阀门，向阀门进口端充满空气，并逐渐加压到试验压力，保压时间符合表 1 的规定，通过肥皂液检查出口端密封副的渗漏情况，不得有可见泄漏通过阀瓣、阀座背面与阀体接触面等处，并应无结构损伤。 3.4密封试验引入介质和施加压力的方向应符合下列规定： A）规定了介质流向的阀门（如截止阀等）应按介质流向引入介质和施加压力； B）没有规定介质流向的阀门（如闸阀、球阀、旋塞阀和蝶阀等）应分别沿每端引入介质和施加压力； 4. 安全措施 4.1阀门试压前，检查管道阀门与支架的紧固性和盲板的牢靠性，确认无问题后方可进行强度和严密性试验。 4.2阀门试压时，划定危险区，并安排人员负责警戒，禁止无关人员进入，升压和降压都应缓慢进行，不能过急。 4.3阀门试压时，如有泄露，不允许带压检修，待卸压后检查检修。 4.4阀门试压完后，试压水引至下水道排放。
闸阀验收标准 一、阀门到货后，应由物资采购部、提报计划（配合验收）部门、安全设备部等相关部门进行联检。每批阀门逐个进行外观验收。若检验不合格率超过10%，该批阀门做退货处理。 二、外观检查内容： 1、阀体为铸件时，其表面应平整光滑，无裂纹、缩孔、砂眼、气孔等缺陷；阀体为锻件时，其表面应无裂纹、夹层、重皮、斑疤等缺陷。 2、阀门法兰密封面不得有径向划痕及其他影响密封性能的损伤。 3、阀体表面不得存在补焊现象。 4、阀门手轮、阀杆不得有变形、裂纹等缺陷。 5、阀门公称直径大于等于80mm时，阀门螺套材质应为铜合金。 6、闸板密封位置不得有影响密封性能的缺陷。 7、阀杆与闸板连接处的间隙不宜过大。 8、对于焊连接阀门的焊接接头坡口，应进行磁粉或渗透检测，生产厂家提供本批次的检验报告。 9、订货合同中规定的验收事项。 10、到货阀门的开闭位置：应处于全关闭位置。
11、阀体上应有制造厂铭牌和合格证标牌，铭牌或标牌上应有制造厂名称及出厂日期；产品名称、型号及规格；公称压力、公称通径、适用介质及适用温度；负责检验人员签章等标识（应与采购计划一致）。 12、铭牌与阀体上标识的规格型号应一致。 13、阀门不得有损伤、缺件、腐蚀、铭牌脱落等现象，阀门两端应有防护盖保护，且阀体内不得有脏物、积水、锈蚀、存压。 14、手柄或手轮操作应灵活轻便，不得有卡涩现象。 15、阀体表面所喷涂的油漆不得有脱落现象；抗腐蚀阀门应不涂覆油漆；法兰面、焊端坡面和裸露的阀杆不应涂漆。 16、外漏阀杆、阀门的其他关闭件和阀座密封面应涂工业用防锈油脂。 三、打压试验: 每批阀门随机抽取该批次（同制造厂、同规格、同型号、同时到货）的20%数量，且不少于3台，进行打压验收；若有不合格，则逐个检查，检验不合格率超过10%，该批阀门做退货处理。打压过程执行以下规定： （1）阀门壳体压力试验的试验压力为阀门公称压力的倍；无特殊规定时，试验介质为水，温度宜为5～50℃。 （2）阀门试验时，应由一人以正常的力量进行关闭。当手轮直径大于等于320mm时，可由两人共同关闭。
仅供参考[整理] 安全管理文书 阀门试验压力和安全阀定压规定 日期：__________________ 单位：__________________ 第1 页共4 页
阀门试验压力和安全阀定压规定 3.2.4阀门安装前，应作强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。 3.2.4取消了原《规范》第2.0.14条如有漏、裂不合格的应再抽查20％，仍有不合格的则须逐个试验。调研中了解到目前国内小型阀门厂很多，但质量问题也很多，若保留此条款内容则给施工单位增加了很大工作量，而且保护了质量差的产品。国内大企业或合资企业的阀门质量相对较好。 3.2.5阀门的强度和严密性试验，应符合以下规定：阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内保持不变，且壳体填料及阀瓣密封面无渗漏。阀门试压的试验持续时间应不少于表3.2.5的规定。 3.2.5参考《通用阀门压力试验》GBJ/T13927的有关规定。 表3.2.5阀门试验持续时间 13.4.1锅炉和省煤器安全阀的定压和调整应符合表13.4.1的规定。锅炉上装有两个安全阀时，其中一个按表中较高值定压，另一个按较低值定压。装有一个安全阀时，应按较低值定压。 13.4.1主要为保证锅炉安全运行，一旦以现超过规定压力时，通过安全阀将锅炉压力泄放，使锅炉内压力降到正常运行状态，避免以现锅炉爆裂等恶性事故。故列为了强制必条文。 表13.4.1安全阀定压规定 检验方法：检查定压合格证书。 13.4.2压力表的刻度极限值，应大于或等于工作压力的1.5倍， 第 2 页共 4 页
Q/SY 中国石油天然气股份有限公司企业标准 Q/SY TZ 21-2008 井控阀门检验维修规范 2008-××-××发布2008-××-××发布 中国石油天然气股份有限公司塔里木油田分公司发布
Q/SY TZ 21-2008 目次 前言 0 1 范围 (1) 2 规范性引用文件 (1) 3 检修内容与质量要求 (1) 4 试压 (3) II
前言 本标准是根据塔里木油田钻井、井下作业所用各种阀门的保养、维修、使用情况制定。目的是为了统一和规范塔里木油田常用阀门的检验、维修技术规范，促进阀门检验、维修技术水平的提高。 本标准代替Q/CNPC-TZ 21-2002《阀门维修技术规范》。 本标准与Q/CNPC-TZ 21-2002《阀门维修技术规范》相比，主要变化如下：——增加了阀门维修前的检验要求； ——增加了平板阀额定工作压力小开关力矩检验要求； ——改变了阀门橡胶件更换标准。 本标准由塔里木油田公司标准化技术委员会提出。 本标准归口单位：塔里木油田公司质量安全环保处。 本标准修订单位：塔里木油田公司工程技术部。 本标准主要修订人：邹光贵王裕海刘双伟杜锋辉 本标准批准人： 本标准历次版本发布情况为： ——Q/CNPC-TZ 21-2002
Q/SY TZ 21-2008 井控阀门检验维修规范 1 范围 本标准规定了检修阀门的各项内容和技术要求。 本标准适用于塔里木油田钻井、井下作业所用井控阀门的维修，并作为对其使用性能评定、验收的依据。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 API 6D-2002 管线阀门 API Std 598-2004 阀门的检验和试验 3 检修内容与质量要求 3.1 手动平板阀 3.1.1 检查阀门的基本状况，释放阀腔圈闭压力。 3.1.2 清洗检查阀门通径及外观。 3.1.3 清洗检查密封垫环槽，槽内密封面的粗糙度：6B型法兰Ra≤3.2 μm，6BX型法兰Ra≤1.6 μm，密封面应无径向伤痕。 3.1.4 维修保养阀杆护罩、手轮。 3.1.5 清洗检查注塑接头。 3.1.6 对暗杆式平板阀，拆下轴承压盖限位螺钉，取出轴承压盖，进行维修保养；对明杆式平板阀，拆下轴承压帽，取出轴承及铜螺母，进行维修保养。 3.1.7 检查或更换黄油嘴。 3.1.8 检查铜螺母、轴承、轴承套，铜螺母内、外螺纹不应有影响使用的磨损，轴承活动灵活自如，更换严重锈蚀的轴承。 3.1.9 检查阀杆密封盘根的密封性能，更换已损坏的密封盘根。 3.1.10 检查阀盖螺栓、螺孔、阀盖钢圈槽密封部位。 3.1.11 检查阀盖及阀杆回座密封面，表面粗糙度Ra≤3.2 μm。 3.1.12 检查导向板有无弯曲变形。 3.1.13 检查阀板和阀座密封部位的表面粗糙度Ra≤0.8 μm。 3.1.14 检查阀杆和平衡尾杆的直线度、螺纹磨损情况，表面粗糙度Ra≤3.2 μm。 3.1.15 清洗检查阀腔及各密封部位，进行维修保养。 3.1.16 清洗检查所有零部件，密封部位、丝扣部位无油污、固体颗粒。 3.1.17 安装要求 3.1.17.1 阀板阀座密封面涂抹润滑密封脂。 3.1.17.2 装配完成后，阀腔内应注满润滑密封脂。 3.1.17.3 装配时，阀杆橡胶密封圈涂抹润滑脂，阀盖螺栓应涂抹丝扣油。 3.1.17.4 阀盖螺栓按对角均匀上平上紧。 1
闸阀性能试验规范 1 承压件的强度液压试验： 1.1 阀体、阀盖、被视为承压件需进行强度液压试验。 1.2 强度液压试验前，将阀体、阀盖清洗干净。 1.3 外部表面不得有油漆，并保持干燥，如表面有水份可采用压缩空气吹干。 1.4 承压件强度液压试验介质一般为清水。 1.5 试验压力： 1.5.1 对于工作压力为2000Psi、3000Psi,其试验压力为工作压力的2倍。 1.5.2对于工作压力为5000Psi、10000Psi、15000Psi,其试验压力为工作压力的1.5倍。 1.6接受准则： 室温下的静水压试验：当每小时试验压力的变化不大于5%或500Psi(3.45MPa)时（取其较小值），应予接受。 1.7 试验程序： 1.7.1 初次稳压时间3分钟。 1.7.2 降压至零。 1.7.3 再次稳压时间15分钟。 1.7.4 强度液压试验时，需用液压记录仪进行观察试压过程中的压力变化，强度液压试验完成后，需将承压件(阀体)的跟踪号记录在对应的曲线上，填上记录仪器的设备号，日期和签字，并妥善保管好记录材料，以备客户查阅。 2 阀门的通径规试验： 2.1所有全径阀阀门在装配后，必须使用阀门通径规进行通径试验。 2.1.1通径规规格：
对 2 1/16”平板阀，其通径规规格为φ51.6 mm。 对 2 9/16”平板阀，其通径规规格为φ64.3 mm。 对 3 1/16”平板阀，其通径规规格为φ77 mm。 对 3 1/8”平板阀，其通径规规格为φ78.6 mm。 对 4 1/16”平板阀，其通径规规格为φ102.4 mm。 2.2 通径规必须完全通过全径阀阀门。 3 阀座的密封液压试验: 3.1阀座密封液压试验压力应等于额定工作压力，试验压力应依次作用在阀板的一侧，另一侧通大气，处于常压状态并保持干燥。 3.2在密封液压试验前，阀门外表面不得有油漆，并保持干燥，如表面有水份可采用压缩空气吹干。 3.3 阀座密封液压试验介质一般为清水。 3.4接受准则： 室温下的静水压试验：当每小时试验压力的变化不大于5%或500Psi(3.45MPa)时（取其较小值），应予接受。 3.5试验程序: 3.5.1 初次稳压时间3分钟。 3.5.2 在具有压差 (额定工作压力)的状态下打开阀门, 此降压至零。 3.5.3第二次稳压时间15分钟。 3.5.4 降压至零。 3.5.5 以上试压合格后，将阀调头，对另一端的阀座密封进行试压，方法同上。 3.6 试验时，需用液压记录仪进行观察试压过程中的压力变化，密封液压试验完成后，需将阀体的跟踪号记录在对应的曲线上，填上记录仪器的设备号，日期和签字，并妥善保管好记录材料，以备客户查阅。
阀门标准GB中国阀门制造执行标准 阀门执行标准简介： 随着工业标准要求的不断提升，统一规范标准成了不可缺少的部分，以下是国家GB执行标准简介，主要为阀门通用标准以及技术条件标准做简单说明，详细的最新国家标准可在标准网最新发布的信息内查看。台臣公司产品符合国家最新GB标准要求制造，如使用不是国标标准可在采购中提前说明。台臣阀门制造标准主要包括化工标准、工业标准、电站阀门标准、国标标准、美标标准、德标标准、日标标准、非标标准等。 阀门国家标准名称及代号： 阀门标准代号阀门标准名称阀门标准代号阀门标准名称 GB12220-1989《通用阀门标志》GB12245-1989《减压阀性能试验方法》 GB12221-1989《法兰连接金属阀门的结构长度》GB12246-1989《先导式减压阀》 GB12222-1989《多回转阀门驱动装置的连接》GB12247-1989《蒸汽疏水阀分类》 GB12223-1989《部分回转阀门驱动装置的连接》GB12248-1989《蒸汽疏水阀术语》 GB12224-1989《钢制阀门一般要求》GB12249-1989《蒸汽疏水阀标志》 GB12225-1989《通用阀门铜合金铸件技术条件》GB12250-1989《蒸汽疏水阀结构长度》 GB12226-1989《通用阀门灰铸铁件技术条件》GB12251-1989《蒸汽疏水阀试验方法》 GB12227-1989《通用阀门球墨铸铁件技术条件》GB10868-1989《电站减温减压阀技术条件》 GB12228-1989《通用阀门碳素钢锻件技术条件》GB10869-1989《电站调节阀技术条件》 GB12229-1989《通用阀门碳素钢铸件技术条件》GB/T1972-1992《蝶形弹簧》 GB12231-1989《阀门铸件外观质量要求》GB12234-1989《通用阀门法兰、对焊连接钢制闸阀》 GB12232-1989《通用阀门法兰连接铁质闸阀》GB12237-1989《通用阀门法兰和对焊连接钢制球阀》 GB1047-1970《管子和管路附件的公称通径》GB12233-1989《通用阀门铁质截止阀与升降式止回阀》 GB12236-1989《通用阀门钢制旋启式止回阀》GB9443-1988《铸钢件渗透探伤及缺陷显示痕迹评级方法》 GB1348-1988《球墨铸铁件》GB3323-1987《钢熔化焊对接接头射线照相和质量分级》 GB1048-1990《管道元件公称压力》GB12235-1989《通用阀门法兰钢制截止阀和升降式止回阀》 GB11365-1989《锥齿轮和准双曲齿轮精度》GB1851-1984《船用PN160外螺纹青铜空气截止阀》 GB4213-1984《气动调节阀通用技术条件》GB8464-1987《内螺纹闸阀、截止阀、球阀、止回阀通用》 GB12238-1989《通用阀门法兰对夹连接蝶阀》GB8465.1～7-87《内螺纹闸阀、截止阀、球阀、止回阀尺寸》 GB8335-1987《气瓶专业螺纹》GB5677-1985《铸钢件射线照相及底片等级分类方法》 GB10877-1989《氧气瓶阀》GB12230-1989《通用阀门奥氏体钢铸件技术条件》 GB12239-1989《通用阀门隔膜阀》GB1804-1979《公差与配合未注公差尺寸的极限偏差》 GB12240-1989《通用阀门铁质旋塞阀》GB12244-1989《铸钢件射线照相及底片等级分类方法》 GB12241-1989《安全阀一般要求》GB10879-1989《溶解乙炔气瓶阀》 GB12242-1989《安全阀性能试验方法》GB197-1981《普通螺纹、公差与配合》 GB12243-1989《弹簧直接载荷式安全阀》GB1239.2-1989《冷卷圆柱螺旋压缩弹簧技术条件》 GB11352-1989《铸钢件技术条件》GB1239.4-1989《热卷圆柱螺旋弹簧技术条件》 GB596—83《船用外螺纹青铜截止止回阀》GB10095-1986《渐开线圆柱齿轮精度》 GB597-1983《船用外螺纹青铜止回阀》GB9444-1988《铸钢件磁粉探伤及质量评级方法》 GB5796-1986《梯形螺纹》GB/T13927-1992《通用阀门压力试验》 GB7306-1987《用螺纹密封的管螺纹》GB/T592-1993《船用法兰铸铁止回阀》 GB7307-1987《非螺纹密封的管螺纹》GB/T1852-1993《船用法兰铸钢蒸汽减压阀》 GB6414-1986《铸件尺寸公差》GB/T12252-1989《通用阀门供货要求》
阀门的检验和试验标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
阀门的检验和试验 API 598标准第7版 1996年9月 美国石油协会
API出版物可以被任何想要引用的人使用，学会已尽最大努力保证出版的资料准确并可靠，但是学会对出版物有关的事项不负责，担保或保证，并于此特别否认任何因使用本标准造成损失或损害承担任何义务和责任，不因为出版物有矛盾而违背联邦、州或地方的法规承担任何义务和责任。 我们欢迎提出修订意见，建议稿应提交给The director of the Manufacturing,Distribution and Markeing Department，API1220L street,,washington,特殊注解 API出版物对一般性问题作了必要的阐述，针对有关的具体情况要研究地方、州和联邦的法律和法规。 API不承担雇主、制造商和供应商对其雇员有关健康和安全危险及其适当防护的告诫，正确培训和装备的责任，也不承担他们对地方、州和联邦的法律责任。 关于有关特殊材料和条件的安全和健康危险及适当防护的信息应从雇主、制造商或材料供应商，或材料安全数据表中获得。 任何API出版物所包含的内容，都不得理解为暗示或其他方式，授权制造、销售或使用与专利证有关的任何 方法、设备或产品也不理解为保护任何人侵犯专利证的行为。
通常API标准至少每五年要审查、修订、重新批准或撤销，有时这个审查周期可作一次两年的延长，作为一个现行的API标准，在出版日期之后5年、就不再有效，再版前已得到延期批准，出版标准的情况可以API编辑部了解。（电话<202> 682-8000），API出版物和资料每年定期出版，并由API每季更新，地址：1220L street,本文件按API标准化程序出版的，该程序确保文件从通报、参加讨论直至成为API标准，涉及到本标准内容的理解的问题和涉及到本标准下工艺改善的问题和评价，应直接写信给the director of the Authoring Department,API 1220L street,出版物可以被任何想要引用的人使用，学会已尽最大努力保证出版的资料准确并可靠，但是学会对出版物有关的事项不负责，担保或保证，并于此特别否认任何因使用本标准造成损失或损害承担任何义务和责任，不因为出版物有矛盾而违背联邦、州或地方的法规承担任何义务和责任。 API出版的标准已被大量有多证明，具有合理的工程或操作实践。何时何地应用这些标准，并不企图排除采用合理工程判断的需要，API标准的出版物和系统阐述并不企图禁止任何人使用任何其它实践方法。 任何制造厂依API标准标记要求，标记的装置或材料独自为其符合采用的标准要求、负责，API不代表、担保或保证该产品事实上采用的API标准。

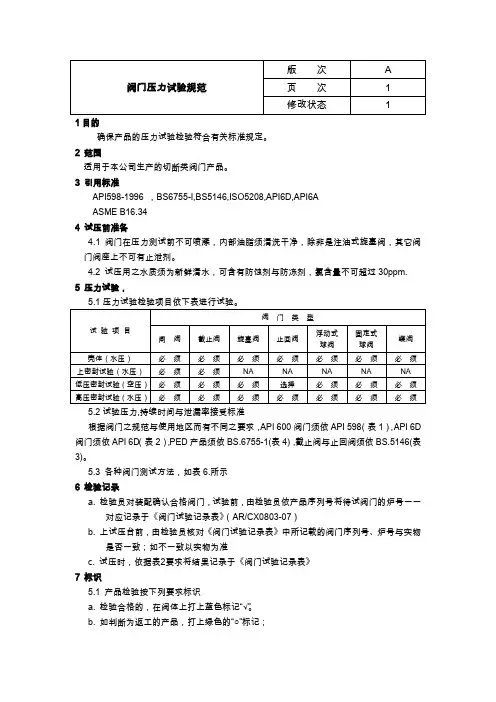

1目的 确保产品的压力试验检验符合有关标准规定。 2 范围 适用于本公司生产的切断类阀门产品。 3 引用标准 API598-1996 ，BS6755-Ⅰ,BS5146,ISO5208,API6D,API6A ASME B16.34 4 试压前准备 4.1 阀门在压力测试前不可喷漆，内部油脂须清洗干净，除非是注油式旋塞阀，其它阀门阀座上不可有止泄剂。 4.2 试压用之水质须为新鲜清水，可含有防蚀剂与防冻剂，氯含量不可超过30ppm. 5 压力试验， 5.2试验压力,持续时间与泄漏率接受标准 根据阀门之规范与使用地区而有不同之要求，API 600阀门须依API 598（表1），API 6D 阀门须依API 6D（表2），PED产品须依BS.6755-1(表4)，截止阀与止回阀须依BS.5146(表3)。 5.3 各种阀门测试方法，如表 6.所示 6 检验记录 a. 检验员对装配确认合格阀门，试验前，由检验员依产品序列号将待试阀门的炉号一一 对应记录于《阀门试验记录表》（AR/CX0803-07） b. 上试压台前，由检验员核对《阀门试验记录表》中所记载的阀门序列号、炉号与实物 是否一致；如不一致以实物为准 c. 试压时，依据表2要求将结果记录于《阀门试验记录表》 7 标识 5.1 产品检验按下列要求标识 a. 检验合格的，在阀体上打上蓝色标记“√”。 b. 如判断为返工的产品，打上绿色的“○”标记；
