继电器检验标准集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]
继电器检验标准 1、目的 本检验规范为了进一步提高继电器的质量，在继电器进料时严格把关，特制定出适应本公司的继电器检验标准，为继电器检验提供科学、客观的方法。对于某些无法用定量表明的缺陷，用供需双方制订的检验标准和封样的办法加以解决。 2、适用范围 本检验规范适用于我司对外所有采购之电磁继电器的检验及验收。 3、参照文件 本检验规范参照《IQC作业操作规程》、《原材料外观检验规范》等。 4、内容 4.1检验工具 卡尺、烙铁、锡线、万用表、CL6013、CL302、SS1792C直流可调源、耐压测试仪、绝缘电阻测试仪。 4.2术语 4.2.1电磁继电器：主要利用电磁感应原理而工作的，一般由铁心、电磁线圈、衔铁、复位弹簧、触点、支座及引脚等组成。 4.2.2触点形式（常开）：线圈未通电时处于断开状态的静触点，称为常开触点，用字母D或A 表示。 4.2.3触点形式（常闭）：线圈未通电时处于接通状态的静触点，称为常闭触点，用字母H或B 表示。 4.2.4触点形式（转换）：一个动触点与一个静触点常闭，而同时与一个静触点常开，形成一开一闭的转换触点形式，用字母Z或C表示。 4.2.5线圈电源：指继电器使用的电源是直流还是交流。 4.2.6线圈电阻：指线圈的电阻值大小，且满足此式：额定工作电压/线圈电阻=额定工作电流。 4.2.7额定工作电压（电流）：指继电器能够可靠工作的电压或电流。 4.2.8吸合电压（电流）：指继电器从释放状态到吸合工作时的最小电压或最小电流，又称动作电压（电流）。 4.2.9释放电压（电流）：指继电器从吸合状态转换到释放状态时的最大电压或最大电流。 触点负荷：指触点能够承受的最大负载能力，又称触点容量。继电器触点在工作时的电压或电流值不应超过该项的规定值，否则会将触点损伤。 4.3检验项目及检验方法 4.3.1外观 4.3.1.1外包装箱应规范、整洁，并具有产品标识，应无破损、污物等不良现象。 4.3.1.2产品标签清晰，内容应注明物料名称、规格型号、数量、生产日期、产品厂家等标识。 4.3.1.3继电器表面清洁，无破损、污脏、变形及其它机械损坏，颜色一致，并具有品牌、规格型号、触点容量、线圈额定电压、触点形式标识。 4.3.1.4触点镀厚均匀、光滑，无氧化发黑、受损、污物等不良现象；两触点接触时吻合良好，且吻合面积不低于整个面积三分之二，无缝隙、错位、移位等不良现象。 4.3.1.5继电器内连接导线与簧片不可有锈蚀、氧化、破损、断裂等现象；且连接方式若为焊接式其焊点应饱满、光泽，连接方式若为压接式其压接片完损、线芯不可折断及外露。 4.3.1.6引脚镀层均匀、光泽，无氧化、发黑、破损等不良现象。 4.3.2尺寸 4.3.2.1尺寸用卡尺检测。用卡尺测量继电器外尺寸、引脚间距、引脚尺寸。
竭诚为您提供优质文档/双击可除差动继电器实验报告 篇一：变压器差动保护实验 实验内容实验二变压器差动保护实验 （一）实验目的 1．熟悉变压器纵差保护的组成原理及整定值的调整方法。 2．了解Y∕Δ接线的变压器，其电流互感器二次接线方式对减少不平衡电流的影响。 3．了解差动保护制动特性的特点。 （二）变压器纵联差动保护的基本原理1．变压器保护的配置 变压器是十分重要和贵重的电力设备，电力部门中使用相当普遍。变压器如发生故障将给供电的可靠性带来严重的后果，因此在变压器上应装设灵敏、快速、可靠和选择性好的保护装置。 变压器上装设的保护一般有两类：一种为主保护，如瓦斯保护，差动保护；另一种称后备保护，如过电流保护、低
电压起动的过流保护等。 本试验台的主保护采用二次谐波制动原理的比率制动 差动保护。 2．变压器纵联差动保护基本原理 如图7-1所示为双绕组纵联差动保护的单相原理说明图，元件两侧的电流互感器的接线应使在正常和外部故障时流 入继电器的电流为两侧电流之差，其值接近于零，继电器不动作；内部故障时流入继电器的电流为两侧电流之和，其值为短路电流，继电器动作。但是，由于变压器高压侧和低压侧的额定电流不同，为了保证正常和外部故障时，变压器两侧的两个电流相等，从而使流入继电器的电流为零。即： 式中：KTAY、KTA△——分别为变压器Y侧和△侧电流 互感器变比；KT——变压器变比。 显然要使正常和外部故障时流入继电器的电流为零，就必须适当选择两侧互感器的变比，使其比值等于变压器变比。但是，实际上正常或外部故障时流入继电器的电流不会为零，即有不平衡电流出现。原因是：（1）各侧电流互感器的磁化特性不可能一致。 （2）为满足（7-1）式要求，计算出的电流互感器的变比，与选用的标准化变比不可能相同； （3）当采用带负荷调压的变压器时，由于运行的需要
实验一 电磁型电压电流继电器特性实验 1．实验目的 1）了解继电器基本分类方法及其结构。 2）熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理。 3）学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。 4）测量继电器的基本特性。 2．实验内容 1）电流继电器特性实验 电流继电器动作、返回电流值测试实验。 实验电路原理图如图1所示： 图1 电流继电器动作电流值测试实验原理图 实验步骤如下： （1）按图接线，将电流继电器的动作值整定为1A ，使调压器输出指示为0V ，滑线电阻的滑动触头放在中间位置。 （2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。 （3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XD1亮）时的最小电流值，即为动作值。 （4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时（指示灯XD1灭）的最大电流值，即为返回值。 （5）重复步骤（2）至（4），测三组数据。 （6）实验完成后，使调压器输出为0V ，断开所有电源开关。 -
（7）分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。（8）计算整定值的误差、变差及返回系数。 误差＝［动作最小值－整定值 ]／整定值 变差＝［动作最大值－动作最小值］／动作平均值 100% 返回系数＝返回平均值／动作平均值 表1 电流继电器动作值、返回值测试实验数据记录表 2）电流继电器动作时间测试实验 电流继电器动作时间测试实验原理图如图2所示： 图2 电流继电器动作时间测试实验电路原理图 实验步骤如下： （1）按图接线，将电流继电器的常开触点接在多功能表的“输出2”和“公共线”，将开关BK的一条支路接在多功能表的“输入1”和“公共线”，使调压器输出为0V，将电流继电器动作值整定为1.2A，滑线电阻的滑动触头置于其中间位置。 （2）检查线路无误后，先合上三相电源开关，再合上单相电源开关。
任务五,编写产品检验卡片一，产品检验要求 1、测触点电阻 用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0；而常开触点与动点的阻值就为无穷大。由此可以区别出那个是常闭触点，那个是常开触点。 2、测线圈电阻 可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。 3、测量吸合电压和吸合电流 找来可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。为求准确，可以试多几次而求平均值。 4、测量释放电压和释放电流 也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。一般情况下，继电器的释放电压约在吸合电压的 10~50％，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，这样会对电路的稳定性造成威胁。
主要测试参数及定义表
二，JS7-A的检验仪器及检验工装
若无其他特殊要求，所有试验均在GB2421中规定的正常的试验大气条件下进行。如有特殊要求，可由供需双方协议。 对于电源没有其他的的规定，电源电压的变化率不得大于10％，直流电源电压波纹系数应不大于5％。电源极性不得相反。做好正确的，合理的，科学的检验。三，确定质量重要分度表 产品质量特性重要度 是指这些特性在产品使用中的重要程度。包括
a)安全、环保要求 b)性能、结构的使用要求， c)可靠性、使用寿命及互换性要求， d)材料性能及处理规定 e)焊接及铸、锻规定； f)尺寸、公差与配合、形状和位置公差及表面粗糙度等要求； g)外形、外观要求： b)清洁度要求： i)涂敷、包装、防护及储运等要求 产品装配真实项目说明书 一JS7-A时间继电器的机构 电磁系统、工作触头、气室、传动机构组成。 电磁机构组件：线圈铁心衔铁推板返力弹簧瞬时触头（微动开关）。空气室组件：橡皮膜活塞杠杆宝塔弹簧延时触头调节螺钉
继电器控制实验报告 篇一：继电保护实验报告 实验一电磁型电流继电器和电压继电器实验 一．实验目的 1．熟悉DL型电流继电器和DY 型电压继电器的实际结构，工作原理、基本特性。 2．掌握动作电流、动作电压参数的整定。 二．实验原理 线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。改变线圈的串联并联，可获得不同的额定值。 三．实验设备 四．实验内容 1. 整定点的动作值、返回值及返回系数测试（1）电流继电器的动作电流和返回电流测试： 返回系数是返回与动作电流的比值，用Kf表示：Kf? IfjIdj 1 （2）低压继电器的动作电压和返回电压测试： 返回系数Kf为 Kf? UfjUdj

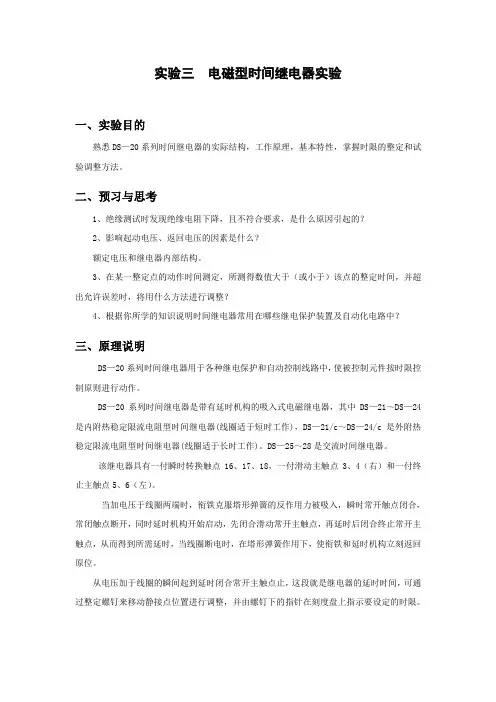

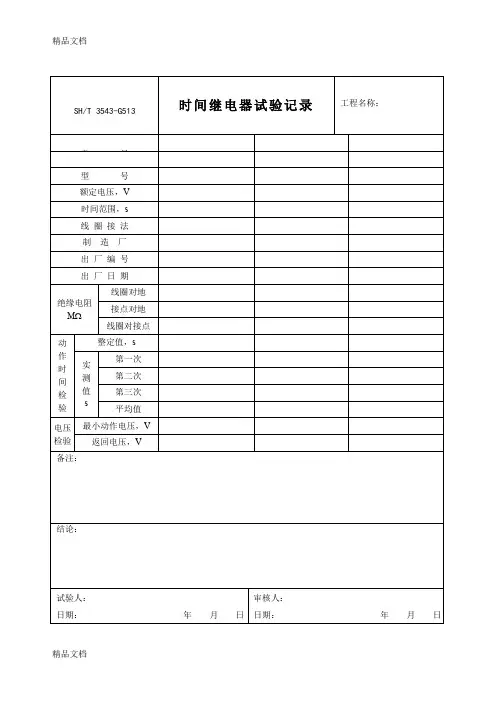

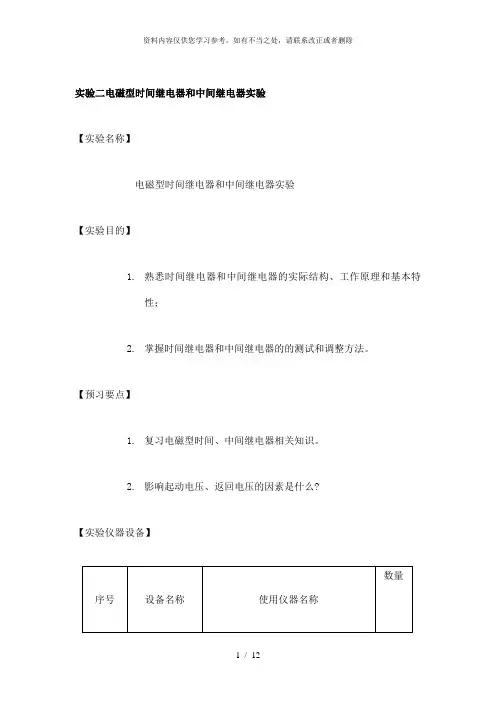

五．思考题 1、电流继电器的返回系数为什么恒小于1？ 电流继电器的返回系数是返回与动作电流的比值，电流继电器动作电流大于返回电流，所以电流继电器的返回系数为什么恒小于1。 2、返回系数在设计继电保护装置中有何重要用途？ 对于继电保护定值整定的保护，例如按最大负荷电流整定的过电流保护和最低运行电压整定的低电压保护，在受到故障量的作用时，当故障消失后保护不能返回到正常位置将发生误动。因此，整定公式中引入返回系数，可使故障消失后继电器可靠返回。 2 实验二电磁型时间继电器实验 一．实验目的 熟悉DS-20C系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法， 二．原理说明 当电压加在时间继电器线圈两端时，铁芯被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。再经过一定时间后，终止触点闭合。从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静
实验一电磁型继电器的特性实验 一．实验目的： 1．进一步了解电磁型继电器（电流、电压、时间、中间继电器）的构造、工作原理和特性； 2．了解继电器各种参数的意义，掌握继电器整定植的调试方法； 3．了解有关仪器、仪表的选择原则及使用方法。 二．实验项目： 1．打开外壳，仔细观察各种继电器的内部构造，并记录下继电器铭牌的主要参数； 2．测定电流继电器的动作电流、返回电流及返回系数； 3．测定电压继电器的动作电压、返回电压及返回系数； 4．测定时间继电器的动作电压、返回电压及返回系数； 5．测定中间继电器的动作电压、返回电压及返回系数。 三．实验内容： （一）熟悉常用继电器的内部接线 DL-21C DL-22C；DY-22C DL-23C；DY-23C
DS-21A~24A DZ-31B （二）测定电流继电器的动作电流I.d.j。返回电流I f.j及返回系数K f 。 1．实验接线： 图1-1 电流继电器实验接线图 2．实验需用仪器设备 ①交流电流表 0~5A ②单相自藕调压器(ZOB) 2KVA 220/0~250V 一台 ③滑线电阻 69Ω3.9A或40Ω6A 一台 ④电流继电器 DL-21C 一个
3.实验方法 (1)首先将继电器的两组线圈串联; 将继电器的整定把手放在某一选定位置; 将自藕调压器把手旋至输出为零伏位置; 将滑线电阻的滑动端放在阻值为最大位置; (2)合上电源开关,逐渐增大通入继电器的电流,使继电器刚好动作(常开接点闭合, 即指示灯亮)的最小电流称为电流继电器的动作电流I d.j. (3)逐渐减小通入继电器的电流,使继电器的接点返回到原始位置(常开接点断开, 即指示灯灭)的最大电流称为电流的继电器的返回电流If.j. (4)测定I d.j 和I f.j 时,对所选的整定位置重复作三次,将测量结果填入表1中 (5)断开电源,将继电器的两组线圈改为并联.然后,按上述方法测量继电器线圈并联时的和将测量结果填入表2中. (6)数据处理 误差: △I%= 要求: 返回系数:K= 要求:0.05 一、实验目的 熟悉DY型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值及其相关参数的整定方法。 二、预习与思考 1、动作电流（压）、返回电流（压）和返回系数的定义是什么 过电流继电器中，动作电流是使继电器动作的最小电流I dj；返回电流是使继电器返回的最大电流I fj；返回系数则定义为：I fj与I dj之比。 2、实验结果如返回系数不符合要求，你能正确地进行调整吗 3、返回系数在设计继电保护装置中有何重要用途 因继电特性，使得输入值在整定值附近小幅变化时，继电器输出则保持恒定，可有效地避免输出值来回跳变。 三、原理说明 DY—20c系列电压继电器用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。 上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。 过电压继电器：当电压升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。 低电压继电器：当电压降低至整定电压时，继电器立即动作，常开触点断开，常闭触点闭合。继电器的铭牌刻度值是按电流继电器两线圈串联，若继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。 转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。 四、实验设备 表1—1实验设备表 五、实验步骤和要求 实验参数电压值可用单相自耦调压器、变流器、变阻器等设备进行调节。实验中每位学生要注意培养自己的实践操作能力，调节中要注意使参数平滑变化。 1. 过电压继电器的动作电压和返回电压测试 a、选择ZB15型继电器组件中的DY—28c/160型过电压继电器，确定动作值为倍的额定电压，即实验参数取150V并进行初步整定。 b、根据整定值要求确定继电器线圈的接线方式 c、接线。检查无误后，调节自耦调压器，分别读取能使继电器动作的最小电压U dj及使继电器返回的最高电压U fj，记入表1－3并计算返回系数K f。返回系数的含义与电流继电器的相同。返回系数不应小于，当大于时，也应进行调整。 2.低电压继电器的动作电压和返回电压测试 a、选择ZB15继电器组件中的DY—28c/160型低电压继电器，确定动作值为倍的额定电压，即实验参数取70V并进行初步整定。 b、根据整定值要求确定继电器线圈的接线方式 c、接线，调节自耦调压器，增大输出电压，先对继电器加100伏电压，然后逐步降低电压，至继电器舌片开始跌落时的电压称为动作电压U dj，再升高电压至舌片开始被吸上时的电压称为返回电压U fj，将所取得的数值记入表1－3并计算返回系数。返回系数K f为: U fj K f =----- U dj 实验一电磁型电流继电器和电压继电器实验 一、实验目的 1. 熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性； 2. 学习动作电流、动作电压参数的整定方法。 二、实验电路 1．过流继电器实验接线图 过流继电器实验接线图 2.低压继电器实验接线图 ） 低压继电器实验接线图 三、预习题 1. DL-20C系列电流继电器铭牌刻度值，为线圈__并联____时的额定值；DY-20C 系列电压继电器铭牌刻度值，为线圈__串联____时的额定值。(串联，并联) 2.电流继电器的返回系数为什么恒小于1 答：返回电流与启动电流的比值称为继电器的返回系数Kre ，Kre=Ire/Iop ，使继电器开始动作的电流叫启动电流Iop ，动作之后，电流下降到某一点后接点复归，继电器返回到输出高电子，这一电流点叫返回电流Ire 。为了保证动作后输出状态的稳定性和可靠性，过电流继电器和过量动作继电器的返回系数恒小于1 。在实际应用中，常常要求较高的返回系数，如四、实验内容 1．电流继电器的动作电流和返回电流测试 表一过流继电器实验结果记录表 整定电流I（安）线圈接线方式为： 并联线圈接线方式为： 并联 测试序号 1 2 3 1 2 3 " 实测起动电流Idj 实测返回电流Ifj 返回系数Kf 起动电流与整定电流误差% 2．低压继电器的动作电压和返回电压测试 表二低压继电器实验结果记录表 整定电压U（伏）24V 线圈接线方式为： 串联48V 线圈接线方式为： 串联 测试序号 1 2 3 1 2 3 . 实测起动电压Udj 实测返回电压Ufj 返回系数Kf 起动电压与整定电压误差% 五、实验仪器设备 序号设备名称使用仪器名称数量 1 控制屏1 2 EPL-20A 变压器及单相可调电源1 3 EPL-0 4 继电器（一）—DL-21C电流继电器1 4 EPL-0 5 继电器（二）—DY-28C电压继电器1 - 5 EPL-11 交流电压表1 6 EPL-12 交流电流表1 7 EPL-11 直流电源及母线1 8 EPL-13 光示牌1 六、问题与思考 1．动作电流（压），返回电流（压）和返回系数的定义是什么 答：在电压继电器或中间继电器的线圈上,从0逐步升压,到继电器动作,这个电压是动作电压;继电器动作后再逐步降低电压,到继电器动作返回, 这个电压是返回电压. ;继电器动作后再逐步降低电压,到继电器动作返回, 这个电压是返回电压. 返回电流与启动电流的比值称为继电器的返回系数。 % 2．返回系数在设计继电保护装置中有何重要用途 答：确保保护选择性的重要指标.让不该动作的继电器及时返回,使正常运行的部分系统不被切除. : 差动继电器实验报告 篇一：继电保护实验报告 继电保护实验报告 学院: 专业:电气工程及其自动化 班级: XX级电气3班 学号: 姓名: 指导老师 : 实验二：常规继电器特性实验 （一）电磁型电压、电流继电器的特性实验 1．实验目的 1)了解继电器基本分类方法及其结构。 2)熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理。 3)学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。 4)测量继电器的基本特性。 5)学习和设计多种继电器配合实验。 2．继电器的类型与原理 继电器是电力系统常规继电保护的主要元件，它的种类繁多，原理与作用各异。 1)继电器的分类 继电器按所反应的物理量的不同可分为电量与非电量的两种。属于非电量的有瓦斯继电器、速度继电器等；反应电量的种类比较多，一般分类如下： (1)按结构原理分为：电磁型、感应型、整流型、晶体管 型、微机型等。 (2)按继电器所反应的电量性质可分为：电流继电器、电压继电器、功率继电器、阻抗继电器、频率继电器等。 (3)按继电器的作用分为：起动动作继电器、中间继电器、时间继电器、信号继电器等。近年来电力系统中已大量使用微机保护，整流型和晶体管型继电器以及感应型、电磁型继电器使用量已有减少。 2)电磁型继电器的构成原理 继电保护中常用的有电流继电器、电压继电器、中间继电器、信号继电器、阻抗继电器、功率方向继电器、差动继电器等。下面仅就常用的电磁继电器的构成及原理作要介绍。信号继电器在保护装置中，作为整组装置或个别元件的动作指示器。按电磁原理构成的信号继电器，当线圈通电时，衔铁被吸引，信号掉牌（指示灯亮）且触点闭合。失去电源时，有的需手动复归，有的电动复归。信号继电器有电压起动和电流起动两种。 3．实验内容 1)电流继电器特性实验 电流继电器动作、返回电流值测试实验。 实验步骤如下： (l)按图接线，将电流继电器的动作值整定为1.2A，使调压器输出指示为OV，滑线电阻的滑动触头放在中间位置。 (2)查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。 (3)慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XDI亮）时的最小电流值，即为动作值。 1 1234 8 765DL-21C DY-21C、26C 1234 8 765DL-23C DY-23C、28C 1234 8 765DY-22C 1234 8 765DY-24C、29C 1234 8 765DL-25C DY-25C 实验一、电磁型电流继电器和电压继电器特性实验 一、实验目的 熟悉DL 型电流继电器和DY 型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值、动作电压值及其相关参数的整定方法。 二、预习与思考 1、电流继电器的返回系数为什么恒小于１？ 2、动作电流（压）、返回电流（压）和返回系数的定义是什么？ 3、实验结果如返回系数不符合要求，你能正确地进行调整吗？ 4、返回系数在设计继电保护装置中有何重要用途？ 三、原理说明 DL —20c 系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。DY —20c 系列电压继电器用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。DL —20c 、DY —20c 系列继电器的内部接线图见图1一1。 图1-1 电流（电压）继电器内部接线图 上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。 过电流（压）继电器：当电流（压）升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。 2 低电压继电器：当电压降低至整定电压时，继电器立即动作，常开触点断开，常闭触点闭合。 继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值；若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。 图1-2电流继电器实验接线图 图1-3过电压继电器实验接线图 四、实验设备 第一部分继电器特性实验 实验一电磁型电流继电器特性实验 一、实验目的 熟悉DL型电流继电器的实际结构、工作原理、基本特性；掌握其动作电流、返回电流及返回系数的整定计算方法。绘制电磁型电流继电器特性实验的原理接线图。 二、预习与思考 1、电流继电器的返回系数为什么恒小于１？ 2、动作电流、返回电流和返回系数的定义是什么？ 3、如果继电器返回系数不符合要求，如何正确地进行调整？ 三、原理说明 DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。 DL—20c继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态：常开触点闭合，常闭触点断开。 继电器的铭牌刻度值是按电流继电器两线圈串联时指示值等于整定值标注的；继电器两线圈并联使用时，整定值为指示值的2倍。 转动刻度盘上指针，可以改变游丝的作用力矩，从而改变继电器动作值。 四、实验设备 五、实验内容及步骤 开始实验前请认真学习本实验指导书最前面3页，正确使用实验台。 1、电流继电器动作电流和返回电流的测试 a、选择ZB07电流继电器组件中的DL—24C/2型电流继电器，确定动作值并进行初步整定。 本实验整定值为0.7A及1.6A。用长柄一字螺丝刀打开继电器透明塑料外壳，用手拨动指针，使指针指在其中一组实验值。 b、根据整定值确定继电器线圈的接线方式（串联或并联）；查表1－1。 c、按图1—1接线，请老师检查。确定自耦调压器旋钮指示输出零位，AB段线路阻抗在B 母线，两只船形开关“距离保护电源开关”“差动保护电源开关”均在关断状态，R1电阻在最大值。起动控制屏，“实验内容”旋钮打到“电流”档，手动合1QF，监视“系统电压”电压表，慢慢增大调压器输出电压，调节变阻器，增大输出电流，使继电器动作。读取能使继电器动作的最小电流值，即使常开触点由断开变成闭合的最小电流，记入表1－1(如果动作值整定值相差较大，按本节后面第（4）点所述方法进行调整。该工作应在老师指导下完成)；动作电流用I op表示。继电器动作后，反向调节自耦调压器及变阻器，减小输出电流，使触点开始返回至原来位置时的最大电流称为返回电流，用I re表示，读取此值并记入表1—1，并计算返回系数；继电器的返回系数是返回电流与动作电流的比值，用K re表示 BeijingJiaotongUniversity 电力系统继电保护实验报告三段电流保护实验 姓名： 学号： 班级：电气1103 实验指导老师：倪平浩 一、电力系统继电保护实验要求 ①认真预习实验，保证在进实验室前，要掌握继电保护实验基础知识，熟悉继电保护实验环境。 要有一份详细的预习报告，预习报告必须认真写，须包含自己设计的实验电路。不得有相同的或者复印的预习报告。如果没有预习报告、预习报告雷同或者复印预习报告，则报告相同的同学都不得进入实验室做实验，回去重新预习，以后约时间做实验。 ②实验过程中要认真记录数据和实验中出现的问题，积极思考实验中的问题，可以讨论，但不能大声喧哗，不得做与实验无关的事情。 ③实验报告要认真写，要写出调试过程的问题，分析问题原因，和如何解决问题，不得抄袭。 ④保持实验室卫生，不得在实验室里乱丢弃垃圾。实验结束后，把实验桌周围的垃圾打扫干净。 二、电力系统继电保护常用继电器 1、电流继电器 电流继电器装设于电流互感器二次回路中，当电流大于继电器动作电流时动作，经跳闸回路作用于断路器跳闸。 结构图内部接线图 1．电磁铁2．线圈3．Z型舌片 4．弹簧5．动触点6．静触点 7．整定值调整把手8．刻度盘9．舌片行程限制杆 10．轴承 图13－1 DL-11型电流继电器结构图 动作原理： 如图13－1，当继电器线圈回路（图中2）中有电流通过时，产生电磁力矩，使舌片（图中3）向磁极靠近，但由于舌片转动时必须克服弹簧（图中4）的反作用力，因此通过线圈的电流必须足够大，当大于整定的电流值时（图中7、8），产生的电磁力矩使得舌片足以克服弹簧阻力转动，使继电器动作，接点闭合（图中5、6）。 电流继电器动作电流、返回电流、返回系数： 电气设备试验报告的格式 （2016版） XXXXXX公司编制 目录 1 规范性引用文件 (1) 2 术语和定义 (1) 3 基本规定 (2) 表1.1 同步发电机试验报告 (4) 表1.2 中频发电机试验报告 (13) 表2.1 高压交流电动机试验报告 (17) 表2.2 100KW及以上低压交流电动机试验报告 (24) 表2.3 100KW以下低压交流电动机试验报告 (30) 表3.1 直流发电机试验报告 (31) 表3.2 直流电动机试验报告 (37) 表4.1 1600kVA以上三相油浸式电力变压器试验报告 (43) 表4.2 1600kVA以上单相油浸式电力变压器试验报告 (55) 表4.3 1600kVA以上三相三圈有载调压油浸式电力变压器试验报告 (66) 表4.4 1600kVA以上单相油浸式自耦电力变压器试验报告 (84) 表4.5 1600kVA及以下油浸式电力变压器试验报告 (96) 表4.6 干式电力变压器试验报告 (106) 表4.7 油浸式电抗器试验报告 (115) 表4.8 干式电抗器试验报告 (125) 表4.9 消弧线圈试验报告 (129) 表5.1 油浸式电压互感器试验报告 (135) 表5.2 电容式电压互感器试验报告 (146) 表5.3 干式固体结构电压互感器试验报告 (157) 表5.4 油浸式电流互感器试验报告 (166) 表5.5 干式固体结构电流互感器试验报告 (183) 表5.6 套管式电流互感器试验报告 (194) 绝缘电流互感器试验报告 (206) 表5.7 SF 6 表6.1 SF 断路器试验报告 (221) 6 封闭式组合电器试验报告 (238) 表6.2 SF 6 气体含水量测试报告 (241) 表6.3 GIS密封性及SF 6 网络高等教育《电力系统继电保护》实验报告 学习中心：奥鹏学习中心 层次：专科起点本科 专业：电气工程及其自动化 年级： 学号： 学生： 实验一电磁型电流继电器和电压继电器实验 一、实验目的 1. 熟悉DL型电流继电器和DY型电压继电器的的实际结构，工 作原理、基本特性； 2. 学习动作电流、动作电压参数的整定方法。 二、实验电路 1．过流继电器实验接线图 过流继电器实验接线图 2.低压继电器实验接线图 低压继电器实验接线图 三、预习题 1.过流继电器线圈采用_串联_接法时，电流动作值可由转动刻度盘上的指针所对应的电流值读出；低压继电器线圈采用__并联 _接法时，电压动作值可由转动刻度盘上的指针所对应的电压值读出。(串联，并联) 2. 动作电流（压），返回电流（压）和返回系数的定义是什么？ 答：1.使继电器返回的最小电压称为返回电压；使继电器动作的最大电压称为动作电压；返回电压与动作电压之比称为返回系数。 2.使继电器动作的最小电流称为动作电流；使继电器返回的最大电流称为返回电流；返回电流与动作电流之比称为返回系数。 四、实验容 1．电流继电器的动作电流和返回电流测试 表一过流继电器实验结果记录表 2．低压继电器的动作电压和返回电压测试 表二低压继电器实验结果记录表 五、实验仪器设备 六、问题与思考 1．电流继电器的返回系数为什么恒小于1？ 答：由于摩擦力矩和剩余力矩的存在，使得返回量小于动作量。根据返回力矩的定义，返回系数恒小于1. 2．返回系数在设计继电保护装置中有何重要用途？ 答：返回系数是确保保护选择性的重要指标，让不该动作的继电器及时返回，使正常运行的部分系数不被切除。 3. 实验的体会和建议 电流保护的动作电流是按躲开最大负荷电流整定的，一般能保护相邻线路。在下一条相邻线路或其他线路短路时，电流继电器将启动，但当外部故障切除后，母线上的电动机自启动，有比较大的启动电流，此时要求电流继电器必须可靠返回，否则会出现误跳闸。所以过电流保护在整定计算时必须考虑返回系数和自起动系数，以保证在上述情况下，保护能在大的启动电流情况下可靠返回。电流速断的保护的动作电流是按躲开线路末端最大短路电流整定的，一般只能保护线路首端。在下一条相邻线路短路时，电流继电器不启动，当外部故障切除后，不存在大的启动电流情况下可靠返回问题 测控技术有限公司 摘要：本文针对电磁继电器的失效模式，介绍了其主要测试参数、筛选项目、方法，探讨了电磁继电器合理应用方面的问题，同时也介绍了相关的测试、筛选设备。 关键词：继电器、失效模式、测试、筛选、应用 电磁继电器(以下简称继电器)是机电结合的电子元件，其断态的高绝缘电阻和通态的低导通电阻使得其它电子元器件无法与其相比。因此在航空、航天、电子、邮电等军用及民用电子装备中得到了广泛的应用。但由于继电器的生产过程（制别是军用继电器）中有很多工序仍采用手工操作，造成质量一致性水平较差，在应用过程中经常出现故障，成为电子元件中可靠性最差的类别之一。因此寻求有效的测试、筛选方法和手段，剔除早期失效的继电器，并解决继电器的合理应用问题，成为急待解决的问题。 一．继电器的主要测试参数 为保证继电器的性能，需对继电器的参数进行全面的测试。继电器的主要测试参数及参数的定义如表1： 表1 电磁继电器的主要测试参数及定义表 为保证继电器的质量，表1所列参数都应严格进行测试，但其中有些参数的测试特别需要引起我们的注意。 1．吸合电压和释放电压 继电器的吸合电压和释放电压的测试方法有两种，一种是直流法，一种是脉冲法。这两种测试方法的绕组加电波形见图1和图2。传统手工测试一般都采用直流法，因其比较容易实现。只需将一直流稳压电源接在被测继电器的绕组上，缓慢调节稳压源电压，同时监视继电器触点的状态（量通路，用指示灯显示，甚至听声音）即可测到吸合电压和释放电压。 由图可知用直流法测试时，绕组电压是渐变上升或下降的，而采用脉冲法测试吸合电压时绕组电压每次是从零电压上跳的，采用脉冲法测试释放电压时绕组电压每次是从额定工作电压下跳的。由于继电器自身的特性，两种测试方法测试会有不同的测试结果，相比之下脉冲法的测试结果严于直流法，同时也更接近实际使用情况。国军标也明确规定当两种测试方法有不同的结果时，应以脉冲法的测试结果为准，以此保证用户的利益。但脉冲法由于测试方法较为复杂，通常需要专用测试设备才能完成。 2．触点接触电阻 车站信号自动控制实验报告 学院：电子信息工程学院 专业班级：信号1402 学生姓名：潘佳琪王嘉兴 学号：14212152 14212130 任课教师：岳强 目录 设计并搭建一个继电器自闭电路 (3) 要求 (3) 电路图 (3) 分析 (3) 实验器材 (4) 实验过程 (4) 实验总结 (4) 设计并搭建一个继电器时序逻辑电路，并利用每个继电器的一组节点带一个发光二极管实现循环跑马灯效果。 (5) 要求 (5) 电路图 (5) 分析 (6) 实验器材 (6) 实验过程 (6) 实验总结 (7) 设计并搭建一个继电器自闭电路 要求 采用3个继电器AJ、BJ和CJ，实现利用继电器AJ的两组线圈，其中一组线圈采用条件BJ↑使继电器AJ吸起，另一组线圈利用自身前接点AJ↑实现自闭并保持，同时增加条件（BJ↓&CJ↑）作为自闭电路的切断条件。 电路图 分析 当BJ吸起时，第一条支路导通，AJ吸起。AJ吸起时，CJ常态是落下的，第二条支路也导通，AJ保持吸起状态，此时，即使BJ落下也不致使AJ落下，实现自闭功能。当BJ落下且CJ吸起时，两条通路都被切断，满足要求。 实验器材 继电器3个，24V直流电源一个，导线若干（带鳄鱼夹） 实验过程 根据电路图连接实物，经过检查无误后接通开关，观察现象，可见A继电器吸起，将B继电器断开后A仍然吸起，使C继电器通电，A继电器落下。 实验总结 在实验过程中由于对继电器的实物不是很了解，我们在连接电路时没有考虑到C继电器需要负载的问题，没有连接A继电器的3,4 线圈，导致短路，我们立即断开了开关，在老师的指导下找出了问题并进行了改正。最终实现了自闭电路的连接。 电磁型继电器的检验 一、检验的分类、期限及注意事项 1、检验的分类 继电器检验分为以下三种类别： (1) 新安装验收检验； (2) 定期检验； (3) 补充检验。 新安装验收检验在继电器新安装时进行。新安装验收检验时，要求对继电器进行全面检查试验，以保证继电器投入运行后的性能和质量满足要求。 定期检验是指继电器运行后定期进行的检验。定期检验又分为定期全部检验、定期部分检验以及作用于断路器的整组跳合闸试验三种情况。定期检验时，应根据不同情况按照现场检验规程的要求，分别进行项目和内容的检查试验。 补充检验主要是指由于装置改造、一次设备检修或更换、运行中发现异常现象情况以及在事故以后所进行的检验，检验项目主要根据实际情况考虑确定。 2、检验的期限 为了保证继电保护装置的正确工作，继电器在现场运行后应定期进行检查试验。根据部颁的规定，继电器及装置在新投入运行后的第一年内必须进行一次全部检验，以便对继电器作全面检查、评价。第一次定期全部检验以后，要求下一次进行全部检验的时间间隔为３～５年，即检验周期时间。确定检验周期的长短，主要应从现场运行条件及继电器制造质量等方面考虑。继电器及装置有需要经常予以监督的缺陷与薄弱环节，或者运行环境差、运行经验不足，或者 运行状态不稳定时，可适当缩短检验周期，而在制造质量好、运行情况好时，可考虑适当延长检验周期。 除按照检验周期的规定进行定期全部检验外，根据检验条例要求，每年还必须进行一次部分检验及每年不少于一次作用于断路器的跳合闸试验，重点考核整组动作性能是否正常。 3、检验的注意事项 (1) 试验用电源及仪器设备 试验所采用的交流试验电源必须保证具有良好的波形，加入继电器的电压和电流的波形应为正弦波，不得有畸变现象；交流试验电源和相应的调整设备应有足够的容量，保证作大负载试验时电源波形不会畸变；还应注意在进行试验时应尽量取相同的电压作试验电源，调整电流时采用电阻器调节的方法；在对继电器进行整定试验时，所用仪表的精度应不低于０.５级。 (2) 试验回路接线 进行试验时，试验回路接线的基本构成原则是应尽量模拟实际运行情况，使得试验时加入继电器的电气量与继电器的实际工作情况相符合。例如，对于反应过电流动作的继电器，应采用突然加入电流，模拟故障发生时电流突然上升的方法；对于阻抗继电器试验电压应由正常运行电压值突然下降而电流突然上升的方法进行试验。对继电器进行整定检验时，应以符合故障实际情况的检验方法作为整定标准。 (3) 试验数据记录 记录测量结果的数据时，应注意以下事项： ①对有铁质外壳的继电器，应将外壳罩好后录取测试数据作为正式试验数 实验一电流继电器特性实验 一、实验目的 1、了解继电器的結构及工作原理。 2、掌握继电器的调试方法。 二、构造原理及用途 继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。 继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。 利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。 继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。 电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。 三、实验内容 1. 外部检查 2. 内部及机械部分的检查 3. 绝缘检查 4. 刻度值检查 5. 接点工作可靠性检查 四、实验步骤 1、外部检查 检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢固可靠。 1. 内部和机械部分的检查 a. 检查转轴纵向和横向的活动范围，该范围不得大于0.15~0.2mm，检查舌片与极间的间隙，舌片动作时不应与磁极相碰，且上下间隙应尽量相同，舌片上下端部弯曲的程度亦相同，舌片的起始和终止位置应合适，舌片活动范围约为7度左右。 b. 检查刻度盘把手固定可靠性，当把手放在某一刻度值时，应不能自由活动。 c. 检查继电器的螺旋弹簧：弹簧的平面应与转轴严格垂直，弹簧由起始位置转至刻度最大位置时，其层间不应彼此接触且应保持相同的间隙。 d. 检查接点：动接点桥与静接点桥接触时所交的角度应为55~65度，且应在距静接点首端约1/3处开始接触，并在其中心线上以不大的摩擦阻力滑行，其终点距接点末端应小于1/3。接点间的距离不得小于2mm,两静接点片的倾斜应一致，并与动接点同时接触，动接点容许在其本身的转轴上旋转10~15度，并沿轴向移动0.2~0.3mm，继电器的静接点片装有一限制振动的防振片，防振片与静接点片刚能接触或两者之间有一不大于0.1~0.2mm的间隙。 2、电气特性的检验及调整 （1）实验接线图如下： 一、电磁型电流继电器和电压继电器实验 一、实验目的 熟悉DL型电流继电器和DY型电压继电器的实际结构、工作原理、基本特性：掌握动作电流值、动作电压值及其相关参数的整定方法。 二、预习与思考 1、电流继电器的返回系数为什么恒小于1 ? 2、动作电流(压)、返回电流(压)和返回系数的定义是什么? 3、实验结果如返回系数不符合要求，你能正确地进行调整吗? 4、返回系数在设计继电保护装置中有何重要用途? 三、原理说明 DL-20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。 DY-20c系列电压继电器用于反映发电机、变压器及输电线路的电压升高(过电压保护)或电压降低(低电压起动)的继电保护装置中。 D L-20c、D Y-20c系列继电器的内部接线图见图l-l。 上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。 过电流(压)继电器：当电流(压)升高至整定值(或大于整定值)时，继电器立即动作，其常开触点闭合，常闭触点断开。 低电压继电器：当电压降低至整定电压时，继电器立即动作，常开触点断开，常闭触点闭合。 继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值：若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。 转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。 图1-3过电压继电器实验接线图 四、实验设备 l、绝缘测试 单个继电器在新安装投入使用前或经过解体检修后，必须进行绝缘测试，对于额定电压为100伏及以上者，应用1000伏兆欧表测定绝缘电阻：对于额定电压为100伏以下者，则应用500伏兆欧表测定绝缘电阻。 测定绝缘电阻时，应根据继电器的具体接线情况，注意把不能承受高压 电气信息学院 继电保护实验报告 实验内容： 实验二：LG_10系列功率方向继电器特性实验三：重合闸继电器特性 实验二 LG_10系列功率方向继电器特性实验 一、实验目的 1. 了解继电器的原理及构造（采用整流式原理，嵌入式结构） 2. 掌握继电器的检验方法（主要部分） 3. 掌握移相器和相位表的使用方法 二、结构原理 继电器的原理接线图如下： 三、实验步骤 1、按图接好实验电路 2、电流潜动和电压潜动的检查，要求电流和电压均无潜动 a、电流潜动：电压回路⑦、⑧端经20Ω电阻端接，电流回路⑤、⑥端子通 入额定电流5A，测量极化继电器线圈上的电压（即⑨、⑩端子上的电压），测得的电压应接近于0V（或不大于0.1v），如电压不为零，可调整电位器 Rp1使电压为零。 b、电压潜动：电流回路⑤、⑥端开路，在电压回路⑦、⑧端子加电压100v， 测量极化继电器线圈上的电压，测得的电压应接近于0v（或不大于0.1v），如电压不为0，可调整电位器Rp2，使电压为0。 反复调整电压及电流潜动，使极化继电器线圈上的电压均接近于0，然后突然加入及切除额定电流5A及额定电压100v，继电器接点不应有短时动作现象。 在电流回路开路情况下突然加入或切除(电压回路)100v，继电器触点同样要求不应有瞬时闭合现象。若发现触点有瞬时接通现象，可更换比较回路的电阻核电容，使制动回路电容放电时间常数不小于工作回路电容放电 时间常数。更换后应重新进行潜动调整。潜动调整结束后，将电位器锁紧。 3、动作区和最大灵敏角检查 在额定电流及额定电压下，用移相器改变电流和电压之间的相角，读出动作边界 的两个角度θ1和θ2(即继电器接点闭合和断开的两个边界交度)如图一 或图二所示，按下式求最大灵敏角： φm=(θ1+θ)/2 式中：θ1、θ2——加在继电器端子上的电流和电压之间的相角，电流 滞后电压时，电磁型电压继电器实验报告
