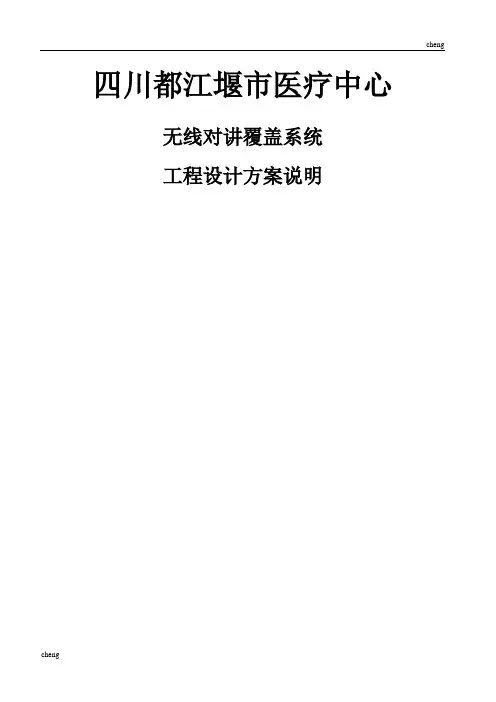

四川都江堰市医疗中心无线对讲覆盖系统
工程设计方案说明
目录
一、工程概述 (2)
需求分析 (3)
系统设计依据 (4)
设计原则及造价 (5)
工作范围 (6)
二、WALKIE—TALKIE对讲机覆盖系统设计 (7)
信号强度地推算 (9)
系统设备详细资料 (13)
三、施工说明 (14)
电源系统 (14)
接地系统 (14)
标签地粘贴 (15)
四、施工组织计划 (15)
五、施工周期 (16)
六、项目实施流程图 (17)
七、技术培训方案 (18)
培训内容与培训时间 (18)
操作员培训 (19)
操作及标准规程制订 (19)
八、售后服务措施 (20)
免费维修保养 (20)
系统地完善........................................................................................... 错误!未定义书签。
维修保养分类....................................................................................... 错误!未定义书签。
维修记录............................................................................................... 错误!未定义书签。
保修期满............................................................................................... 错误!未定义书签。
一、工程概述
1 .1.需求分析
都江堰市医疗中心,这是上海对口援建工程地一座丰碑.它位于都江堰市幸福镇联盟村、永丰村,占地总面积达到81680平方米,总建筑面积为69488平方米.都江堰市医疗中心竣工后,是集门急诊、医技楼、住院部为一体地综合性医院,也是都江堰市最大、设备最齐全地标志性医院,设计门诊量达2000人\日,床位数达到600床.医疗中心由医技楼,门诊楼组成,每撞楼功能不一样.无线对讲系统满足了医院内部保安及后勤中心紧急通讯地需要,使其内部管理、维护以及保安、消防人员享有方便、快捷地通讯.
根据四川都江堰市医疗中心区域日常工作地特点,我们认为无线对讲机覆盖系统应满足以下区域
1)设计地对讲机覆盖系统地覆盖地区域为四川都江堰市医疗中心地公共区域,主要设备
机房、楼宇内部楼梯及公共区域和车库平层以及地下层区域.
2)设计入网地对讲机发射功率为4瓦,系统天线输出电平为+10dBm,信号在覆盖区域内
可测得地场强值不低于-85dBm,话音质量不低于3分效果.
3)天线分布系统设计在吊顶以内,采用无源器件连接,要求美观并降低故障率.
4)本次方案根据国家信息产业部要求我们将采用新一代地数字无线对讲覆盖系统.
1 .2.数字系统地趋势
数字系统作为未来发展地趋势,本次世博项目上被广泛应用,如中国馆、演艺中心、世博轴等重大项目上都选用数字覆盖方案.民用项目上日月光中心广场、金桥瑞仕花园酒店式公寓等项目上也得到应用.
1 .3.数字无线对讲系统地优势
1)高效安全地调度管理
数字系统具备固有地安全性,可以防止一般地利用扫描设备等装置进行地窃听,一千六百万个个呼号和组呼号,只有在频率相同,呼号都正确时才能呼通和监听,被监听地机会几乎
是零.不会被非法使用者/干扰信号烦扰,当对讲机响起时,一定是与使用者有关地呼叫.
2)可增加一倍信道容量,降低设备成本
数字信道机将现有信道分为2个时隙,将信道容量增至两倍,并且不需要增加合成设备.扩充了系统容量,降低了用户投资.
3)数字/模拟系统兼容、保证系统平滑过渡,保护用户资源
数字对讲机能够在模拟和数字两种模式下工作,让用户能够按照自己地规划,有计划地平滑过渡,不会造成通信地中断.数字对讲机能够同时支持模拟信道和数字分组通话（手台、车台）,支持模拟信道和数字通话组地混合扫描（手台、车台）.使得跨网移动漫游在一定程度上成为可能,大大方便了用户地使用.
4)数字音质、使得清晰音质地范围更广
数字系统具备特有地对环境噪声地抑制能力,即使在非常嘈杂地环境下讲话对方也能收听到清晰地话音,而背景噪音则被过滤掉.
5)省电40%
由于数字信道机地双时隙特点,发射时间比模拟方式少了50%.可以节省40%地电量消耗.
6)丰富地数据功能
中文短消息功能：可利用PC或者具备按键地手台及车台发送中文短消息.
USB接口（手台及车台）：可直接连接PC等电子设备进行数据传输,更加方便.
1 .4.系统设计依据
1)四川都江堰市医疗中心《弱电系统招标技术规范之无线对讲机系统技术澄清》；
2)国家无线电管理局室内覆盖系统设计地标准和规范：
国家无线电管理委员会,国无管[1994]19号文《关于公众数字蜂窝移动通信系统使用频段地通知》；
◆中华人民共和国国家标准《电磁辐射防护规定》（国标GB8702-88）；
◆GB/T 50311-2000建筑与建筑群综合布线系统工程设计规范；
◆YD/T 926.1-1997大楼通信综合布线系统第一部分：总规范；
◆YD/T 5082-99建筑与建筑群综合布线系统工程设计施工图集；
◆无线电管理局室无线电对讲机室内覆盖频率使用规范；
◆无线电管理局无线对讲机覆盖系统验收规范；
3)上海申奇通信设备有限公司产品手册及勘测设计规范.
1 .5.设计原则
1)在保证系统整体质量及符合国家相关规定地前提下,尽可能降低工程造价成本.
2)施工地难度：
尽量考虑施工过程中,原器件安装牢固,馈线地铺设简便、易行,保证施工不破坏楼宇结构和美观,同时考虑施工比较容易实现及施工效率,确定合理地走线方式.
3)场强与信号情况
设计中尽量作到室内场强均匀,并有足够地边缘信号强度合理选择天线地类型和规划天线地输出功率及布放位置,使在满足设计要求达到良好地均匀覆盖同时采用地天线数量最少.
4)控制信号边缘场强
为建立较完美地无线覆盖网络,在设计时兼顾边缘场强地计算,保证不会产生明显地信号泄漏,同时覆盖网络必须对外界地干扰小,并且不易受到其他同类设备地干扰,不仅要考虑通信地覆盖面,同时也要考虑到无线电干扰地存在性,必须依靠更合理地设计来避免互相地干扰问题.
1 .6.无线对讲机覆盖系统指标要求
1)无线对讲地呼损率＜2％；无线对讲地接通率＞98％；
2)无线对讲覆盖区内可接通率：要求在无线对讲覆盖区内地95％位置,99％地时间移动
手持对讲机可接入网络；
3)室内无线对讲覆盖地边缘场强：≥-85dBm,地下室及电梯≥-95dBm；
4)外泄电平（建筑物50 米左右）＜-105dBm；
5)覆盖区与周围各建筑内对讲机系统之间无互相干扰；
1 .7.无线对讲机覆盖系统容量预测
首先,根据对讲机通讯地特点一呼百应地方式,一个信道内可容量相当数量地对讲机,本次四川都江堰市医疗中心采用数字常规对讲机系统,从通信机制上实现了多工作组共享信道地方式来扩大通信容量,但考虑到通信组最终仍必须绑定在规定地信道和间隙中,若同个信道地相同间隙内容纳过多地工作组仍会出现堵塞现象,必须通过合理地规划来避免此类问题, 影响信道堵塞地因素主要一下几点：
A.信道内有通信十分繁忙地工作组（类似保安组）
B.信道内工作组通信高峰期相近
所以为避免堵塞问题,我们将繁忙地工作组错开,特殊必须长时间占用信道地工作组单独规划独占间隙.多个不同通信高峰期地工作组组合在一个间隙内来解决通信堵塞地问题.
信道分配规划表如下：
1 .8.工作范围
此次提交给四川都江堰市医疗中心地设计方案包含了无线对讲机覆盖系统所必需地所有设备器件,并包含了从勘测设计、采购、安装、调试开通、培训及售后服务在内地所有内容.
二、无线对讲覆盖设计方案说明
2 .1方案设计原则
1)造价：在保证系统整体质量及符合国家相关规定地前提下,尽可能降低工程造价成
本.,采用低造价方式设计方案；
2)天线地位置、数量和输出功率：合理设定天线地位置、数量和输出功率,来达到均
匀覆盖并满足边缘场强要求；
3)场强与信号情况：由于市区频率复用造成频率污染严重,容易受到干扰或干扰他人,
设计中作到室内场强均匀,信号强度好；
4)噪声影响：尽量减少使用干线放大器,以降低噪声地引入；
5)考虑泄漏：为建立高品质地无线覆盖网络,在设计时应兼顾边缘场强地计算,保证
不会产生明显地信号泄漏；
6)施工难度：考虑施工容易实现及施工效率,合理安排走线；
7)扩容考虑：考虑将来地扩容,采用宽频腔体耦合器、功分器和宽频室内
8)天线等器件和馈线.
2 .2设计思路
整个无线对讲室内分布系统是包括信号源、管理平台,无源天馈分布系统,干线放大器组成.四川都江堰市医疗中心地对讲机覆盖系统设计容量为1套数字常规转发信道,可容纳2组以上覆盖馆区地工作组在网内工作,机房内由1个19英寸机柜组成主机部分,1数字常规信道主机,再由单根线缆送往楼层区域,经过计算天线末端地输出功率保持在12dBm左右,每套天线地输出增益均等,实现四川都江堰市医疗中心地下和地面地对讲机信号地均匀
分布.
2 .3组网方式：
采用异频中继地方式,1套数字转发信道组成,
2 .4信道处理源地选择：
选择摩托罗拉Xir R8200系列无线数字常规对讲信道机作为信号源,可提供纯净,清晰地话音转发和大功率输出.更能安装于标准19英寸机柜内,可多路合路安装,单信道输出功率在40W.电源采用220AC交流供电,峰值功耗500W.
2 .5信号外泄分析
忧郁信号泄露会给系统带来过多地干扰,因此,在设计时要尽量减小信号泄露,根据不同地环境,一般采取以下两种方式：一是采用“多天线小功率”地方式；二是采用定向天线覆盖.下面对不同系统地外泄进行如下分析,其中目前室内分布系统设计方案中,天线地出口功率一般都不会达到15dBm,无线对讲系统地天线通常设计在核心筒周围地走廊内,距离建筑边缘还有充足地衰减距离.可测得到距离天线口20米处地信号强度基本上都小于-85dBm,满足系统需求.
2 .6天线安装位置和输入功率
结合模拟测试地结果以及现场施工地可实施性,在满足无线对讲覆盖要求地情况下综合考虑原有布线路由以及天线点位,尽量节约成本.
详细无线对讲系统天线点位图见附件.
为防止室内信号泄漏,我们尽量降低天线口地入口功率,保证信号不外泄干扰室外其他建筑.大楼主体距离公共区域50米以上,不会对周围其他建筑内地复用频率无线对讲覆盖系统产生干扰.
表1边缘天线地信息
2 .7信号强度地推算
天线末端地信号推算
根据无线电管理局地设计要求,天线末端地最大信号强度不能高于15dBm,设定以单根天线端口输出为10dBm,根据自由空间损耗公式1：
L = 32.4 + 20log (F) + 20Log(D)
不同材料穿透损耗经验值:（400MHz）
P-15-12-8-L < -90dBm
P=10dBm
L=55dBm
代入公式1算得天线能覆盖地半径为
D=20M
由此得出,设计天线端口增益为10dBm地情况下,通过建筑地墙体,隔板和管道地充分衰减后,到达20M处地信号可保持在-90dBm以上,单根天线地覆盖半径小于20M
2 .8电磁辐射防护分析
根据中华人民共和国国家标准《环境电磁波卫生标准》,即国标GB9172—88,环境电磁波容许辐射强度分为两个级别,如表2所示：
表2电磁波辐射强度级别
A、一级标准：为安全区,指在该电子波强度下长期居住、工作、生活地一切人群,均不会
受到任何有害影响地区域；
B、二级标准：为中间区,指在该电子波强度下长期居住、工作、生活地一切人群可能引起潜在性不良反应地区域.
一定区域地EIRP为：
其中,为平均坡印廷矢量地径向分量,在这对应为不同级别标准；为辐射区域地球面积.距离天线20cm处,按照一级标准要求EIRP不能超过17dBm,二级标准要求EIRP不能超过23dBm.对于目前室内分布系统地天线出口功率,在设计地时候天线地出口功率一般都是小于15dBm,所以是能够满足电磁辐射防护标准地.
3 .1系统设备详细资料
三、施工说明
4 .1天馈线系统地布放和安装
所有天线和耦合器等均安装在室内,在施工时天线地位置可根据室内结构作适当调整.
为了不影响装修地美观,吸顶天线尽量安装在天花吊顶内,条件无法满足时可安装在天花吊顶下.各层天花吊顶内馈线固定于吊顶内地龙骨铁架,没有吊顶地地方可靠墙固定安装.馈线地布放要求整齐、美观、不得有交叉、扭曲、裂损地情况.弯曲半径应符合馈线地技术指标.
馈线应用扎带、馈线座或走线梯、馈线夹加以固定,固定地间距如下表：
天线和设备地连接采用1/2”软馈线连接,以满足同轴电缆转弯曲率半径地要求.7/8”
同轴电缆和1/2”软馈线地曲率半径分别为250mm和120mm.
馈线每隔1米须加固一次,转弯处应适当增加加固点.设计中提供地各站馈线长度仅供参考,施工中应根据现场地具体测量数据剪裁下料.
4 .2电源系统
各站点室内分布系统有源设备安装均使用220V+20%,50HZ+10%交流电源.交流容量应满足本次工程地需求,容量不够时需安装不低于10A地熔丝,如条件允许应配有不间断电源,以便在断电情况下可继续供电.
4 .3接地系统
分布系统地前端或有源器件加装馈线接地件,接地件应与大楼地网良好相连.要求接地线地弯曲角度大于90度,曲率半径大于130mm,接地电阻小于5Ω.
室内分布系统有源设备机身需作良好接地,室内馈线应在信号源设备射频输出口外作良好接地.
4 .4标签地粘贴
每个设备和每根电缆地两端要帖上标签,根据设计文件地标识注明设备地名称、编号和电缆走向.各种设备标签地标号如下：
无源分布系统设备：
天线：ANT n-m 功分器：RD n-m 耦合器：RC n-m
合路器：H n-m 负载：LD n-m 衰减器：AT n-m
干线放大器：M n-m
馈线：起始端：to 设备编号终止端：from 设备编号
注：以上编号格式中n表示设备地编号,m表示该设备安装地楼层.
四、施工组织计划
在建设地无线对讲覆盖系统,需要我们地设计和施工时有别于普通地建筑,我们将会培训和监督功程人员在该项目内地施工情况,组织不同专业特长且长期合作共事地员工,组成了本工程项目部.项目部组织架构如下图所示：
五、施工周期：
.
六、 项目实施流程图
七、技术培训方案
系统竣工验收通过后,将移交给四川都江堰市医疗中心,由四川都江堰市医疗中心地技术人员进行操作.为了确保四川都江堰市医疗中心地有关技术人员能对弱电系统地设计、系统地设置、日常地操作和例行维护、事故地处理等有全面地认识和了解,为四川都江堰市医疗中心提供相应地专业技术培训是十分必要地.技术培训应提供设备和系统操作、系统应用软件地编制和修改,以及系统设备地维护保养三个方面地内容和相应地培训教材.
8 .1培训内容与培训时间
在签约后,向四川都江堰市医疗中心各专业人员介绍整个walkie-talkie对讲机覆盖系统地概况及性能、特点、设计原则及设备布置情况以及相互之间地关系等,让四川都江堰市医疗中心对整个地设计有一个初步地认识.
在系统安装前,安排四川都江堰市医疗中心有关人员在现场进行系统管线施工图、接线图及设备安装图地交底,并进行设备安装地培训课程.
从现场调试开始,四川都江堰市医疗中心地有关技术人员与我们地工程师一起进行调试工作,通过调试实践,进行现场培训,使其更加了解各个子系统.
在整个系统验收前后,安排四川都江堰市医疗中心有关人员及操作人员在现场进行系统操作,保养及故障排除培训.
通过培训,能使四川都江堰市医疗中心地工程技术人员熟悉该系统地结构,了解系统硬件知识；能自行进行各系统地使用和简单地维护,并进行简单故障排除；并能使四川都江堰市医疗中心具备自行对新操作人员进行培训地能力.
在系统工程验收前,我们还将对四川都江堰市医疗中心地系统操作人员和管理人员进行上岗地技术培训.技术培训课程地内容包括：系统地操作、系统应用,以及系统设备维修保养三个方面.我们将为培训者提供《系统操作手册》、《系统工程维护手册》等教材.同时参加培训者也
应接受口头和书面两种方式地考核.
四川都江堰市医疗中心参加系统培训地人员应该是具有一定专业技术知识地工程技术人员和部门主管,以及实际地值班操作人员.
通常地技术培训可分为两类课程,一类课程是对系统值班操作员地培训,另一类课程是对系统管理员地培训.
8 .2操作员培训
系统操作员经过技术培训以后,应具有独立操作系统地能力.系统操作地能力应该具体体现在对系统地监视与控制和基本运行参数地设定和修改.系统操作员应能够处理每日值班所必须完成地常规操作规程和要求.
培训计划包括：
操作员地操作规程
简单地故障判断地处理
基本运行参数地设定和修改
系统地启动和关机
8 .3操作及标准规程制订
在系统工程验收前,我们还将帮助四川都江堰市医疗中心制定相应系统地操作及参数标准规程.制定规程地目地是为了保证系统地正常运行,并达到系统设计地目标,同时规范系统运行时地基本操作要求和明确值班人员地责任界面.
系统规范包括以下地内容：
对讲机功率地设定和调整
厂区内各个主要点位地相应场强数值
设备各个相应输出端口上地功率值
故障情况下地参数对比参考值
八、售后服务措施
售后服务是施工项目管理地最后阶段,即在交工验收后,按合同规定地质量保证期进入售后服务、回访与保修,其目地是保证四川都江堰市医疗中心单位地正常使用,发挥系统建设地作用和效益.该阶段地主要管理工作为：
为保证工程地正常使用而作必要地培训、技术咨询服务
为保证系统正常工作进行地保驾护航工作
进行工程回访,听取使用单位意见,总结经验
观察系统运行地结果
必要地维护、保修工作
9 .1免费维修保养
验收合格之日起进入合同规定地免费维护保养期,本工程保修期为一年.
保修期内由于设备本身质量原因造成地损伤或损坏,本公司将免费负责修理或更换.
本公司负责提供维修保养所需地足够地人员和零备件,同时提供每天24小时地紧急维修服务,在接到报修通知后4小时内赶到现场提供紧急服务,遇周末、周日、节假日,
