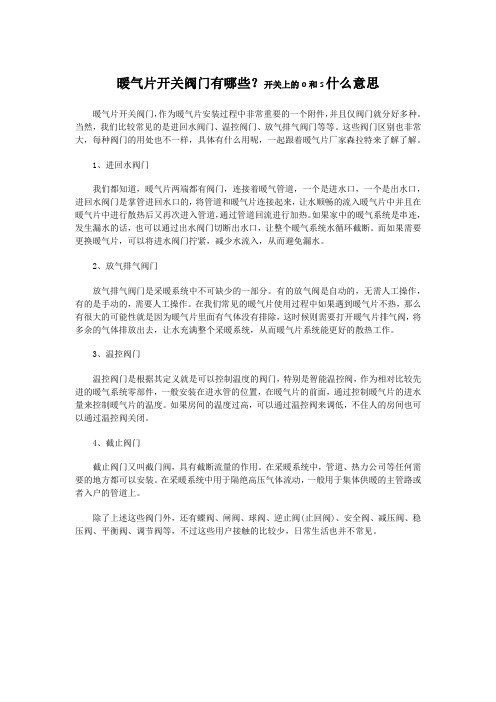

采暖系统常用的阀门<阀门大聚集> 暖气片阀门是暖气片系统最常见的一种配件，目前采暖系统常用的阀门主要有以下几种：截止阀、闸阀（或闸板阀）、蝶阀、球阀、逆止阀（止回阀）、安全阀、减压阀、稳压阀、平衡阀、调节阀及多种自力式调节阀和电动调节阀。
?安全阀
主要用于介质超压时的泄压，以保护设备和系统。在某些情况下，微启式水压安全阀经过改进可用作系统定压阀。安全阀的结构形式有很多，在阀门型号中用"Y"表示。
?
截止阀
用于截断介质流动，有一定的节调性能，压力损失大，供热系统中常用来截断蒸汽的流动，在阀门型号中用"J"表示截止阀。
?
?闸阀
用于截断介质流动，当阀门全开时，介质可以象通过一般管子一样通过，无须改变流动方向，因而压损较小。闸阀的调节性能很差，在阀门型号中用"Z"表示闸阀。
小插曲：闸阀和截止阀的区别
闸阀的结构略比截止阀复杂一些，价格相对也贵一些；
闸阀多用天于大、中口径的场合，而截止阀多用于中、小口径的场合；
闸阀的密闭性比截止阀可靠一些，闸阀一般用于切断阀，
截止阀的调节性能比闸阀阀好一些，因此，截止阀可用于需简单手动调节之处。
?逆止阀
又称止回阀或单向阀，它允许介质单方向流动，若阀后压力高于阀前压力，则逆止阀会自动关闭。逆止阀的型式有多种，主要包括：升降式、旋启式等。升降式的阀体外形象截止阀，压损大，所以在新型的换热站系统中较少选用。在阀门型号中用"H"表示。
?
?蝶阀
靠改变阀瓣的角度实现调节和开关，由于阀瓣始终处于流动的介质中间，所以形成的阻力较大，因而也较少选用。在阀门型号中用"D"表示。
工程中常用阀门的介绍 环保设备网整理 阀门是流体输送系统中的控制部件,具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。阀门的种类很多,使用范围也很广。阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管路中有时它是主要设备,起控制作用;有时它是次要设备,起辅助作用。在供热系统中,使用的阀门有很多种。比如闸阀、截止阀、球阀、蝶阀、止回阀、安全阀、等等。 1截止阀 也是广泛使用的一种阀门。一般口径在100mm以下。它的工作原理与闸阀相近,只是关闭件(阀瓣沿阀座中心线移动。它在管路中起关断作用,亦可粗略调节流量。 优点:制造容易,维修方便,结实耐用。 缺点:只允许介质单向流动,安装时有方向性。流阻大,密封性差。 按结构不同分直通式、直角式、直流式、平衡式。工程中一般使用法兰直通式(J41H和内螺纹直通式(J11H。截止阀有方向性,不可按反。也不宜倒安。 2闸阀 工作原理:闸板密封面与阀座密封面高度光洁、平整、一致,加工成一个非常贴合、严密的密封副。闸板通过阀杆的上提、下压,对介质形成导通和关断。它在管路中起关断作用。优点:流体阻力小;全开时密封面不受冲蚀;可以在介质双向流动的情况下使用,没有方向性;结实耐用;不仅适合做小阀门,而且可以做大阀门。 缺点:高度大;启闭时间长;笨重;修理难度大;如果是大口径闸阀,手动操作比较费力。闸阀按阀杆的不同分明杆式和暗杆式;按闸板构造不同分平行式和楔式;还有单
闸板、双闸板之分。供热工程中,常用的是明杆楔式单闸板闸阀(Z41H-16C和暗杆楔式单闸板闸阀(Z45T-10,前者装在热力站内一次侧,后者装在热力站内二次侧。它一般起两个作用:作为主设备起开关作用;作为辅设备安在主设备前后作检修用。 闸阀安装时,不要使手轮处在水平线以下(倒装,否则会使介质长期留存在阀盖中,容易腐蚀阀杆。在供热工程中,闸阀曾经是阀门中的主力军。现在随着蝶阀的广泛采用,闸阀已被蝶阀取而代之。 3蝶阀 在供热系统中,目前是使用最广泛,种类也最多的一种阀门。 工作原理:阀瓣是一个圆盘,通过阀杆旋转,阀瓣在阀座范围内作90℃转动,实现阀门的开关。它在管路中起关断作用。亦可调节流量。 优点:结构简单,体积轻巧,操作方便,密封性好。 缺点:全开时,阀板(密封圈受介质冲蚀。 在供热工程中,用到的蝶阀有三偏心金属密封蝶阀,橡胶软密封蝶阀。 三偏心金属密封蝶阀 所谓"三偏心"是指阀轴、阀板在阀门内相对位置的偏移。普通的蝶阀都是一个偏心,即阀轴中心线与密封面中心线(阀板中心线偏离;高性能的再加一个偏心,即阀轴中心线与阀门中 心线(管道中心线偏离;双偏心的目的在于使阀板开至20°之后,密封副之间相互脱离,从而减少摩擦(凸轮效应。三偏心蝶阀在上述双偏心的基础上再增加一个独特的偏心-斜锥,即阀板的偏移(密封面与管道垂直面倾斜一个角度。这样使得阀门在90°行程范围内,密封副之间完全脱离,既加强了凸轮效应,又完全消除了摩擦;同时关闭阀门时,当密封副逐渐闭合,产生"楔块效应",以最小的扭矩实现最严密的关断。
供热工程习题集 华北电力大学 建筑环境与设备工程教研室 2007年2月8日
第一章 集中供热系统的热负荷 1．解释名词术语 集中供热系统热用户 季节性热负荷 常年性热负荷 小时变化系数 同时使用系数 年耗热量 2．选择、填空 1）集中供热系统热负荷包括有 、 、 、 、 等四种，其中 、 、 为季节性热负荷， 、 为常年性热负荷。 2）城市集中供热系统最主要的热负荷是 ，在我国，一般情况下其占全部设计热负荷的比例大约为 。 3）供暖设计热负荷概算的主要方法有 和 。 4）对于建筑面积、结构和使用性质完全相同的建筑，在哈尔滨与长春比较其面积热指标的大小 （大、小、相同）。 5）在同一城市的建筑，其建筑面积和结构完全相同时，住宅与办公楼比较，其面积热指标 （大、小、相同）。 6）对于建筑面积和使用性质完全相同的建筑，在哈尔滨与鞍山比较，其面积热指标的大小 （大、小、基本相同）。 7）热水供应中的小时变化系数与下列那些因素有关？ 。 A 使用人数 B 供水温度 C 用户高度 D 储水箱容积 8）哈尔滨市某小区建筑面积为66万m 2，供暖面积指标为75W/m 2，计算该小区供暖年耗热量为 GJ(哈尔滨市气象资料：26-='w t ℃，t p =-9.5℃，n=179天)。 A 132908 B 382774 C 478467 D 495866 3．回答题 1）热负荷图的作用？ 2）常用的热负荷图有哪几种？ 3）试述热负荷延续时间图各部分的意义。 4．计算题 1）在第2题第8小题中，建筑小区面积和热指标不变，小区所在地区改为鞍山市，试计算小区的 供暖年耗量。(18-='w t ℃，t p ＝-4.5℃,n ＝148天) 第二章 热水供热系统的水力计算 1．解释名词术语 主干线 局部阻力当量长度百分数 比压降 经济比摩阻 热水网路的水压曲线 动水压曲线 静水压曲线 定压 定压点 汽化 倒空 2．选择填空 1）室外热水网路水力计算时，其管壁的绝对当量粗糙度K ＝ mm ，管内水的流动状态在 区。 2）带有热水供应的热水网路水力计算时，对热网干线，按热水供应的 热负荷计算；对热网支路，当用户有储水箱时，按 热负荷计算；当用户无储水箱时，按 负荷计算。(最大，平均) 3）热水网路水力计算时，主干线平均比摩阻推荐值为量 Pa/m ，这主要是针对直接连接的热网系统而言，对间接连接的热网系统，该值可适当 (增大，减少)。 4）热水网路水压图中静水压线的最高位置和最低位置受哪些条件限制？ 最高 ；最低 、 。 5）机械循环热水供暖系统中，循环水泵扬程与下列哪些条件有关？
填空题 1 集中供热的热负荷一般包括采暖，通风，空气调节，生活用热，生产工艺。 2 补偿器：自然补偿器，方形，波纹型，套筒，球形。 3 计算冷风渗透耗热量的方法：缝隙法，换气次数法，百分数法。 4 实际工程设计中可采用当量局部阻力法，当量长度法。 5 蒸汽供热系统分类按供气压力的大小，蒸汽供暖可分为：高压蒸汽供暖，低压蒸汽供暖，真空蒸汽供暖。 6 维护结构的附加耗热量：朝向，风力，高度。 7地点不同，供热调节可分为：集中调节，局部调节，个体调节。 8 热负荷的计算常用方法：体积热指标法，面积热指标法。 9 热水工作系统的工作特点：热水用量具有昼夜的周期性。 10 绘制水压图的理论基础：伯努利能量方程。 11 静水压线表示供热系统在停止运行时的压力分布。 12 测压管水头线包括：动水压线，静水压线。 13 根据热媒流动的形式供热系统分为:闭式、半闭式、开式 14 热力站的类型：1用户热力站2集中热力站3工业热力站4中级泵站 15 供热管道补偿器：自然补偿器、套管式、波纹式、方形、球形。 16 供热热源方式：热电厂供热方式、区域锅炉房、换热站。 17 锅炉的附件：水力表、压力表、安全阀。 18热用户调节难以控制的原因是：大流量、小温差。 19供热系统分为蒸汽供热和热水供热 20 预制板保温管：供热管道，保温层和保护外层三者粘接一起，形成整体。 21补给水泵定压：用供热系统的补给水泵保持定压力固定不变的方法称为补给水泵定压。 22气体定压：氮气定压和空气定压。 23分析变动的水力工况的方法;1解方程的计算方法2图解法定性分析法 24供热系统的定压方式：膨胀水箱定压，补给水泵定压，变频调速变压，气体定压罐定压，蒸汽水泵定压等方式. 25 .辅助设备疏水器按疏水器的作用原理不同分：机械型疏水器，热动力型疏水器，热静力 型疏水器。 26间接连结:外网的压力工况和流量工况不受用户的影响,便于外网进行管理. 27开式热水供热系统的热水供应热用户与网络的连接形式：无储水箱的连接方式，装设上部储水箱的连接方式，与上水混合的连接方式。 28水泵工作点的确定有：图解法，计算法。 29分析变动的水力工况：解方程计算法、图解法、定性分析法。 30蒸汽供暖系统根据冷结水回水系统动力不同分为机械回水和重力回水。 名词解释 1沿程损失：当流体沿管道流动时，由于流体分子间及其管壁的摩擦作用，就要损失能量， 这部分损失的能量。 2局部损失：当流体流过管道的一些附件如阀门，弯头，三通，补偿器等，由于流动方向或 速度的改变产生局部漩涡和撞击，也要损失能量，这部分能量就叫做局部损失。 3水力工况：供热系统中流量压力的分布状况。
1、阀门的强度和严密性试验，应符合以下规定：阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍，试验压力在实验持续时间内保持不变，且壳体填料及阀瓣密封无渗漏。阀门试压的实验持续时间应不小于下表： 2、敞口水箱的满水试验和密闭水箱（罐）的水压试验必须符合设计与本规范要求： 满水试验静置24h观察，不渗不漏；水压试验在试验压力下10min压力不下降，不渗不漏。 3、隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。 灌水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。 通球试验：排水主立管及水平干管管道均应作通球试验，通球球径不小于排水管道的2/3，通球率必须达到100%。 4、安装在室内的雨水管道安装完成后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。
灌水试验持续1h，不渗不漏。 5、散热器组对后，以及整组出厂的散热器在安装之前应作水压试验，试验压力设计无要求时应为工作压力的1.5倍，但不小于0.6MPa,实验时间2-3min，压力不降且不渗不漏。 6、盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa,稳压1h内压力降不大于0.05MPa且不渗不漏。 7、采暖系统安装完毕，管道保温之前应进行水压试验。试验压力符合设计要求。当设计未注明时，应符合下列规定：1、蒸汽、热水采暖系统，应以系统定点工作压力加0.1MPa作为水压试验，同时在系统顶点的试验压力不小于0.3MPa。2、高温热水采暖系统，试验压力应为系统顶点压力加0.4MPa。3、使用塑料管及复合管的热水采暖系统，应以系统顶点工作压力加0.2MPa作水压试验，同时在系统顶点的试验压力不小于0.4MPa，使用钢管及复合管的采暖系统应在试验压力下10min内压降不大于0.02MPa，降至工作压力后检查，不渗不漏；使用塑料管的采暖系统应在试验压力下1h内压力降不大于0.05MPa，然后降至工作压力的1.15倍，稳压2h，压力降不大于0.03MPa，同时各连接处不渗不漏。 8、室外给水管网必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa，管材为钢管、铸铁管时，试验压力下10min内压力降不应大于0.05MPa，然后降至工作压力进行检查，压力保持不变，不渗不漏；管材为塑料管时，试验压力下，稳压1h压力降不大于0.05MPa，然后降至工作压力进行检查，压力应保持不变，不渗不漏。
试卷一答案 一、填空题（每空1分，共40分）： 1、1、供热系统包括热源、供热热网和热用户三个基本组成部分。 2、维护结构的表面换热过程是对流和辐射的综合过程。 3、在机械循环上供下回式水平敷设的供水干管应设沿水流方向上升的坡度，在供水干管末端的最高点处设集气罐来进行集中排气。 4、机械循环热水供暖系统与自然循环热水循环系统的主要区别是：一循环动力不同 二膨胀水箱的作用和连接点不同、三、排气方式不同。 5、疏水器的作用是阻汽`排水。 6、暖风机是由通风机、电动机和空气加热器组成。 7、一般情况下，室热水采暖系统的流动状态几乎都是处于紊流过渡区区，室外热水的流动状态大多处于紊流粗糙区区。 8、在蒸汽采暖系统中，蒸汽流动的动力来自于自身压力，采用的调节方式为间歇调节，工作时有噪声,易产生水击现象。 9、集中供热系统各热用户用热系统的热负荷，按其性质可分为为季节性热负荷和常年性热负荷两大类。 10、热水热网系统常采用的定压方式有高位水箱定压、补给水泵定压和气体定压。 11、常用的阀门有截止阀、闸阀、蝶阀、止回阀、手动调节阀、电磁阀。 12、供热管道的保温层是由保温层和保护层两部分组成；常用的保护层有金属保温层、包扎式混合保温层和涂抹式保护层。 13、疏水器根据作用原理不同可分为机械型疏水器、热动力型疏水器和热静力式疏水器。 14、机械循环热水采暖系统的平均比摩阻为 60-120pa/m 。
二、名词解释（每题2分，共20分） 1、采暖：使室获得热量并保持一定的室温度，已达到适宜的生活条件或工作条件的技术。 2、散热器的金属热强度：散热器热媒平均温度与室空气温度相差为1OC时，每公斤质量散热器单位时间所散出的热量。 3、当量长度法：将管段的局部损失折合为管段的沿程损失来计算。 4、管段的阻力数：当管段通过单位流量时的压力损失值。 5、水力稳定性：指网路中各个热用户在其他热用户流量改变时保持本身流量不变的能力。 6、水压曲线：在热水管路中，将管路各节点的测压管水头高度顺次连接起来的曲线，称为热水管路的水压曲线。 7、闭式热水供热系统：热网的循环水仅作为热媒，供给热用户热量，不从热网中取出使用。 8、围护结构的最小传热阻：满足围护结构表面不结露，以及表面温度与室空气之间的温差满足人的舒适和卫生要求的热阻。 9、季节性热负荷：与室外温度、湿度、风向、风速和太阳辐射热等气候条件密切相关，对它起决定性作用的是室外温度，供暖、通风、空调系统的热负荷是季节性热负荷。 10、干式凝水管：在干管的横断面，上部应充满空气，下部充满凝水，这种非满管流动的凝水管，称为干式凝水管。 三、问答题（每题4分，共20分） 1、在供热工程中，有哪些方法可以减轻系统的水平失调？
《供热工程》试题 第一章供暖系统的设计热负荷 1．何为供暖系统的设计热负荷 2．什么是围护结构的传热耗热量分为哪两部分 3．什么是围护结构的最小传热阻如何确定 4．冷风渗透耗热量与冷风侵入耗热量是一回事吗 5．高层建筑的热负荷计算有何特点 6．什么是值班供暖温度 7．在什么情况下对供暖室内外计算温差要进行修正如何确定温差修正系数 8．目前我国室外供暖计算温度确定的依据是什么 9．试确定外墙传热系数，其构造尺寸如图1所示。 δ1=0.24m（重浆砖砌体） δ2=0.02m（水泥砂浆内抹灰） 若在δ1和δ2之间加一层厚4厘米的矿渣棉（λ3=m·h·C），再重新确定该外墙的传热系数，并说明其相当于多厚的砖墙（内抹砂 浆2厘米）。
10．为什么要对基本耗热量进行修正修正部分包括哪些内容11．建筑物围护结构的传热为什么要按稳定传热计算 12．试确定图5所示，外墙的传热系数（利用两种方法计算），其构造尺寸及材料热工性能按表1选用。 表1 代号材料名称厚度δ导热系数λ mm kcal/m·h·&or dm;C 1 2 3 4 5 6 外抹灰 砖砌体 泡沫混凝 土 砖砌体 内抹灰 砖砌体 15 120 120 120 15 370
13．围护结构中空气间层的作用是什么如何确定厚度 14．高度修正是如何进行的 15．地面的传热系数是如何确定的 16．相邻房间供暖室内设计温度不同时，什么情况下计算通过隔墙和楼板的传热量。 17．我国建筑气候分区分为哪几个区对各分区在热工设计上分别有何要求 18．试分析分户热计量供暖系统设计热负荷的计算特点。 19．已知西安市区内某24层商住楼的周围均为4～7层的建筑，计算该商住楼的围护结构传热耗热量时，如何处理风力附加率。 20．已知宁夏固原市某公共建筑体形系数为。屋面结构自下而上依次为：（1）钢筋混凝土屋面板150mm δ=， 1.28W (m K)λ=?；（2）挤塑聚苯板保温层100mm δ=，0.03W K)λ=?，λ的修正系数为；（3）水泥砂浆找平（找坡）层30mm δ=（最薄位置），0.93W (m K)λ=?；（4） 通风架空层200mm δ=，212W (m K)n α=?；（5）混凝土板30mm δ=， 1.3W (m K)λ=?。试计算该屋面的传热系数，并判断该屋面是否最小传热阻的要求。 21．试计算某建筑物一个房间的热负荷，见图3。 已知条件： 建筑物位于天津市区；
供热工程复习要点整理 前言与第一章点集合 基本概念 1、供热工程：是以热水或蒸汽作为热媒为用热系统提供热能的供暖系统和集中供热系统。 2、供暖系统：是以人工技术把热源的热量通过热媒输送管道送到热用户的散热设备，为建筑物供给所要求的热量，以保持一定的室内温度和湿度，创造适宜的生活条件或工作环境。 3、集中供热系统（热源、热网、热用户）：是由集中热源所产生的蒸汽、热水通过管网供给热用户生产和生活使用的供热方式，它由热源、热网、热用户三个部分组成。 4、热电联产：是利用燃料的高品位热能发电后，将其低品位热能供热的综合利用能源的技术。 5、季节性负荷：供暖、通风、空气调节系统的热负荷属于季节性热负荷。 6、常年性热负荷：生活用热和生产工艺系统用热属于常年性热负荷。 7、热负荷图：是用来表示整个热源或热用户系统热负荷随室外温度或时间变化图。 问题：供暖系统与集中供热系统的区别？ 热水供热系统 基本概念 1、当量长度法：将管段的局部损失折合成相当长度的直管段 2、主干线：热水网路中平均比摩阻最小的一条管线。 经济比摩阻：保证在规定的计算年限内总费用喂最小时的比摩阻 3、不平衡率： 4、动水压线：表示供热系统在运行状态下的压力分布。 5、静水压线：表示供热系统在停止运行时的压力分布。 6、回水压线：描述回水管的水压线。 7、供水压线：描述供水管的水压线。 8、动水压曲线：是指系统在运行时，网路中各点的压力分布情况，它是一条曲线，高度等于系统各对应点运行时的测压管水头。 9、静水压曲线：是指系统停止运行时，网路中各点的压力分布情况，它是一条水平直线，高度等于定点的压力。 10、水力工况： 11、水力失调：热水供热系统中各用户的实际流量与要求流量之间的不一致性，称为该热用户的水力失调。 12、一致失调：当网路中各热用户的水力失调度都大于1或都小于1时，称为一致失调。 13、不一致失调：当网路中各热用户的水力失调度有的大于1，有的小于1时，称为不一致失调。 14、等比失调：在一致失调中，所有用户的水力失调度都相等的水力失调状况，称为等比失调。 15、不等比失调：所有热用户的水力失调度不相等的水力失调状况，称为不等比失调。 16、水力失调度：是用热用户实际流量和规定流量的比值来衡量供热系统水力失调的程度。 17、水力稳定性：是指网路中各个热用户在其他热用户流量改变时保持本身流量不变的能力。 18、水力稳定性系数：通常用热用户规定的流量和工况变动后可能达到的最大流量的比值来衡量网路的水力稳定性，称为水力稳定性系数。 问题 一、水力计算的内容及作用 答：内容有：
15、供热系统常用到哪几种阀门，各有什么性能？ 答：供热系统常用到的阀门有：截止阀、闸阀（或闸板阀）、蝶阀、球阀、逆止阀（止回阀）、安全阀、减压阀、稳压阀、平衡阀、调节阀及多种自力式调节阀和电动调节阀。 其中 截止阀：用于截断介质流动，有一定的节调性能，压力损失大，供热系统中常用来截断蒸汽的流动，在阀门型号中用"J"表示截止阀 闸阀：用于截断介质流动，当阀门全开时，介质可以象通过一般管子一样，通过，无须改变流动方向，因而压损较小。闸阀的调节性能很差，在阀门型号中用"Z" 表示闸阀。 逆止阀：又称止回阀或单向阀，它允许介质单方向流动，若阀后压力高于阀前压力，则逆止阀会自动关闭。逆止阀的型式有多种，主要包括：升降式、旋启式等。 升降式的阀体外形象截止阀，压损大，所以在新型的换热站系统中较少选用。在阀门型号中用"H"表示。 蝶阀：靠改变阀瓣的角度实现调节和开关，由于阀瓣始终处于流动的介质中间，所以形成的阻力较大，因而也较少选用。在阀门型号中用"D"表示。 安全阀：主要用于介质超压时的泄压，以保护设备和系统。在某些情况下，微启式水压安全阀经过改进可用作系统定压阀。安全阀的结构形式有很多，在阀门型号中用"Y"表示。 16、除污器有什么作用？常安装于系统的什么部位？ 答：除污器的作用是用于除去水系统中的杂物。站内除污器一般较大，安装于汽动加热器之前或回水管道上，以防止杂物流入加热器。站外入户井处的除污器一般较小，常安装于供水管上，有的系统安装，有的系统不安装，其作用是防止杂物进入用户的散热器中。新一代的汽动加热器自带有除污器 17、有时候发现有的用户暖气片热而有的不热，何故？如何解决？ 答：这叫作系统水力失调，导致的原因较复杂，大致有如下原因： （1）管径设计不合理，某些部位管径太细； （2）有些部件阻力过大，如阀门无法完全开启等； （3）系统中有杂物阻塞 （4）管道坡度方向不对等原因使系统中的空气无法排除干净； （5）系统大量失水； （6）系统定压过低，造成不满水运行； （7）循环水泵流量，扬程不够； 要解决系统失调问题，首先要查明原因，然后采取相应措施
1、什么叫压强?工程中压强与压力有何关系? 压强是作用在物体单面积上垂直的力 在工程中习惯将压强称为压力，例如管道做强度试验时，常用“压力”这样的术语表示，实际上是指作用在管壁上的压强。 2、什么是表压力，绝地压力及真空值（真空度）？ 表压力是指高出当地大气压的压力值 绝对压力是以绝对真空作为起点的压力值。 真空度是指低于当地大气压力的压力值(正值)。 3、什么叫流量、流速及其与管径之间的关系？ 流体在一定时间内通过管道某一横断面的容积或重量称为流量。用容积表示流量单位是L/S或m3/h;用重量表示流量单位是/s或t/h。 流体在管道内流动时，在一定时间内所流过的距离称为流速，流速一般指流体的平均流速，单位为m/s。 流量与管道断面及流速成正比，三者之间关系:Q＝(πD2/4)v3600（m3/h) D管道内径(m) ; v流体平均流速(m/s) 根据上式，当流速一定时，其流量与管径的平方成正比，在施工中遇到管径替代时，应进行计算后方可代用。例如用二根DN50的管代替一根DN100的管是不允许的，从公式得知DN100的管道流量是D50管道流量的4倍，因此必须用4根DN50的管才能代用DN100的管。 4、什么是耗热指标？如何规定？ 答：一般称单位建筑面积的耗热量为热耗指标，简称热指标，单位w/m2,一般用qn表示， 度越高的地区，热耗指标越高。 5、汽暖和水暖各有什么优缺点？ 答：汽暖系统虽有投资省的优点，但能源浪费太大，据权威部门测算，汽暖比水暖多浪费能源约30%，因此近年汽暖方式正逐步被淘汰。汽暖浪费能源主要表现在：(1)国内疏水器质量不过关，使用寿命短，性能差，汽水一块排泄；(2)管系散热量大，除工作温度高的原因外，保温破坏，不及时维修也是原因之一；(3)系统泄漏严重，同样的泄漏面积，蒸汽带出的热量比水大得多。汽暖除了不经济之外，还不安全，易发生人员烫伤和水击暴管事故。
《供热工程》习题集 第一章供暖系统的设计热负荷 1．何为供暖系统的设计热负荷? 2．什么是围护结构的传热耗热量?分为哪两部分? 3．什么是围护结构的最小传热阻？如何确定？ 4．冷风渗透耗热量与冷风侵入耗热量是一回事吗? 5．高层建筑的热负荷计算有何特点? 6．什么是值班供暖温度? 7．在什么情况下对供暖室内外计算温差要进行修正?如何确定温差修正系数? 8．目前我国室外供暖计算温度确定的依据是什么? 9．试确定外墙传热系数，其构造尺寸如图1所示。 δ1=0.24m（重浆砖砌体） δ2=0.02m（水泥砂浆内抹灰） 若在δ1和δ2之间加一层厚4厘米的矿渣棉（λ3=0.06kcal/m·h·C），再重新确定该外墙的传热系数，并说明其相当于多厚的砖墙（内抹砂 浆2厘米）。
图1 10．为什么要对基本耗热量进行修正?修正部分包括哪些内容? 11．建筑物围护结构的传热为什么要按稳定传热计算？ 12．试确定图5所示，外墙的传热系数（利用两种方法计算），其构造尺寸及材料热工性能按表1选用。 表1 图2 13．围护结构中空气间层的作用是什么?如何确定厚度？ 14．高度修正是如何进行的？ 15．地面的传热系数是如何确定的? 16．相邻房间供暖室内设计温度不同时，什么情况下计算通过隔墙和楼板的传热量。 17．我国建筑气候分区分为哪几个区？对各分区在热工设计上分别有
何要求？ 18．试分析分户热计量供暖系统设计热负荷的计算特点。 19．已知西安市区内某24层商住楼的周围均为4～7层的建筑，计算该商住楼的围护结构传热耗热量时，如何处理风力附加率。 20．已知宁夏固原市某公共建筑体形系数为0.38。屋面结构自下而上依次为：（1）钢筋混凝土屋面板150mm δ=， 1.28W (m K)λ=?；（2）挤塑聚苯板保温层100mm δ=，0.03W (m K)λ=?，λ的修正系数为 1.15； （3）水泥砂浆找平（找坡）层30mm δ=（最薄位置），0.93W (m K)λ=?； （4）通风架空层200mm δ=，212W (m K)n α=?；（5）混凝土板30mm δ=， 1.3W (m K)λ=?。试计算该屋面的传热系数，并判断该屋面是否最小传热阻的要求。 21．试计算某建筑物一个房间的热负荷，见图3。 已知条件： 建筑物位于天津市区； 室温要求维持16ºC ； 建筑物构造： 外墙为370mm 砖墙（内抹灰20mm ）； 地面-水泥（不保温）； 外门、窗-单层玻璃，木制； 屋顶-带有望板和油毡的瓦屋面，其天花板的构造如图4所示。 1- 防腐锯末，δ=0.18m λ= 0.11kcal/m ·h ·ºC ；
采暖工程常用材料及设备 一、散热器 散热器是通过热媒把热源的热量传递给室内的一种散热设备。通过散热器的散热，使室内的得失热量达到平衡，从而维持房间需要的空气温度，达到供暖的目的。 散热器内热媒是通过散热器壁面将携带的热量传给房间的，也就是散热器的内表面一侧是热媒（如热水、蒸气）、外表面一侧是室内空气。当热媒的温度高于室内空气时，热媒所携带的热量就会传递给室内空气。 散热器按照其加工制作材质不同，分为铸铁型、钢制型和其他材质散热器。 散热器按其结构形式不同，分为管型、柱型、翼型和板型等。 散热器按其传热方式不同，分为对流型（对流换热占总散热量的60%以上）和敷设型（辐射换热占50%以上）。 二、暖风机 暖风机是由通风机、电动机及空气加热器组合而成的联合机组。在飞机作用下，空气由吸风口进入机组，经空气加热器加热后，从送风口送至室内，以维持室内需要的温度。 暖风机分为轴流式与离心式两种，常称为小型暖风机和大型暖风机。根据其结构特点及适用的热媒不同，又可分为蒸气暖风机、热水暖风机，蒸气、热水两用暖风机以及冷、热水两用暖风机等。 三、风机盘管 风机盘管是作为采暖加热的装置，可以用来加热室内空气，加热部分或全部室外新风。 四、热水采暖系统的附属设备 排气装置：主要有集气罐、自动排气阀和冷气阀等几种。 除污器：用来截留、过滤管道中的杂质和污物，保证系统内水质洁净，减少阻力，防止赌赛调压板及管路。 热量表：进行热量测量与计算，并作为计费结算的计量仪器称为热量表。 膨胀水箱：膨胀水箱上连有膨胀管、溢流管‘信号管、排水管及循环管等管路。主要用来容纳膨胀水、排气和定压。 散热器温控阀：是一种自动控制散热器热量的设备，它由两部分组成。一部分为阀体部分，另一部分为感温元件控制部分。其控温范围在13～28°C。 分（集）水（汽）缸：在热源的供热热水管道分支多于两根时一般需要在供水管道上设置分水缸，在回水管道上设置集水缸，相对于蒸气管道则设置分汽缸，具有稳定压力，平缓并均匀分配水流的作用。 Y形过滤器：其滤网比除污器的滤网孔径小，用来过滤系统中更小的固体杂质。 锁闭阀：是随着建筑采暖系统分户改造工程与分户采暖工程的实施而出现的，其主要作用是关闭功能，是必要时采取强制措施的手段。 五、蒸气采暖系统的附属设备 疏水器：蒸气疏水器的作用是自动阻止蒸气逸漏，并且迅速排除用热设备及管道中的凝水，同时能排除系统中积留的空气和其他不凝型气体。按照作用原理的不同科分为机械型疏水器、热静力型疏水器和热动力型疏水器。 减压阀：减压阀是通过调节阀孔大小，对蒸气进行节流而达到减压的目的，并能自动地将阀后压力维持在一定的范围内。目前经常采用的减压阀有活塞式、波纹管式和薄膜式等几种。二次蒸发箱：其作用时将室内各用气设备排除冷凝水，在交底压力下分离出一部分二次蒸汽，并将低压的二次蒸汽输送到热用户利用。
供热工程常用填空题 一、填空题 1. 根据供热系统中散热给室内的方式不同，主要分为____对流______供暖和__________辐射__供暖。 2. ．在计算供暖系统的设计热负荷时，常分成围护结构传热的基本耗热量和附加耗热量两部分进行计算，其中附加耗热量包括_____风力附加___________、_______高度附加_________、_______朝向附加_________等耗热量。 3. 计算冷风渗透耗热量的常用方法有缝隙法、______换气次数_______法和______百分数__________法。 4. 铸铁M132型散热器组装片数不宜超过_____25___片，铸铁四柱散热器不宜超过___20____片。 5. 暖风机是由通风机和_____电动机_________及___空气加热器__________组合而成的联合机组。 6. 在设计工程设计中，为了简化计算，采用所谓____当量长度法_____________或_____当量局部阻力法___________进行管路的水力计算。 7. 凝水箱可以与大气相通，称为_____开式凝结_________水箱，也可以密封且具有一定的压力，称为_________闭式凝结_______水箱。 8. 集中供热系统的热用户有供暖、__通风________、_____空气调节______、_____热水供应_______、_____生产工艺______等用热系统。 9. 热负荷图是用来表示整个热源或用户系统热负荷随_____室外温度___________或_______时间_________变化的图。 10．集中供热调节的方法主要有______质调节__________、___量调节_____________、_____间歇调节___________。 11．流体力学中的________伯努利方程_______________是绘制水压图的理论基础。12．热水供热系统最常用的定压方式是采用____高位水箱____________或采用_______补给水泵_________定压，同时，定压点的位置通常设置在网路循环水泵的____吸入口回水干管上____________。 13．根据热力站的位置和功能的不同，可分为______小区热力站__________，____区域热力站____________，_____用户___________热力站。 14．供热管道上采用补偿器的种类很多，主要有管道的自然补偿、__方形补偿器_____________、________套筒补偿器_______、_____球型补偿器__________。 15．集中供热系统由_____热源___________、_______热网_________和_________热用户_____三大部分组成。 16．在管路的水力计算中，通常把管路中____管径____________和___流量_____________都没有改变的一段管子称为一个计算管段。 17. 我国《暖通规范》规定：供暖室外计算温度，应采用历年平均不保证____5___天的日平
供热工程常见阀门有哪些分类? 用途是什么? 发布日期: .11.06 阀门的种类很多, 使用范围也很广。在管路中有时它是主要设备, 起控制作用; 有时它是次要设备, 起辅助作用。如果使用不当, 便会出现"跑、冒、滴、漏"现象, 轻者影响生产, 重者引发事故。因此了解并正确使用阀门是一个很重要的问题。 1.阀门分类 在供热系统中, 使用的阀门有很多种。比如闸阀、截止阀、球阀、蝶阀、止回阀、安全阀、调节阀、平衡阀、自力式平衡阀等等。下面逐一介绍。 1.1闸阀 也叫闸板阀、闸门阀, 是广泛使用的一种阀门。 工作原理: 闸板密封面与阀座密封面高度光洁、平整、一致, 加工成一个非常贴合、严密的密封副。闸板经过阀杆的上提、下压, 对介质形成导通和关断。它在管路中起关断作用。 优点: 流体阻力小; 全开时密封面不受冲蚀; 能够在介质双向流动的情况下使用, 没有方向性; 结实耐用; 不但适合做小阀门, 而且能够做大阀门。 缺点: 高度大; 启闭时间长; 笨重; 修理难度大; 如果是大口径闸阀, 手动操作比较费力。 闸阀按阀杆的不同分明杆式和暗杆式; 按闸板构造不同分平行式和楔式; 还有单闸板、双闸板之分。供热工程中, 常见的是明杆楔式单闸板闸阀 ( Z41H-16C) 和暗杆楔式单闸板闸阀( Z45T-10) , 前者装在热力站内一次侧, 后者装在热力站内二次侧。它一般起两个作用: 作为主设备起开关作用; 作为辅设备安在主设备前后作检修用。
闸阀安装时, 不要使手轮处在水平线以下( 倒装) , 否则会使介质长期留存在阀盖中, 容易腐蚀阀杆。在供热工程中, 闸阀曾经是阀门中的主力军。现在随着蝶阀的广泛采用, 闸阀已被蝶阀取而代之。 1.2截止阀 也是广泛使用的一种阀门。一般口径在100mm以下。它的工作原理与闸阀相近, 只是关闭件( 阀瓣) 沿阀座中心线移动。它在管路中起关断作用, 亦可粗略调节流量。 优点: 制造容易, 维修方便, 结实耐用。 缺点: 只允许介质单向流动, 安装时有方向性。流阻大, 密封性差。耐磨焊条 按结构不同分直通式、直角式、直流式、平衡式。工程中一般使用法兰直通式( J41H) 和内螺纹直通式( J11H) 。截止阀有方向性, 不可按反。也不宜倒安。 在我们的生产、生活中, 过去常见直通式、小口径截止阀, 现在已渐渐被球阀所取代。 1.3球阀 相比闸阀、截止阀, 球阀是一种新型的、逐渐被广泛采用的阀门。它的工作原理是: 阀芯为一个有通腔的球体, 经过阀杆控制阀芯作90°旋转, 使阀门畅通或闭塞。它在管路中起关断作用。 优点: 除具有闸阀、截止阀的优点外, 还有体积小、密封好( 零泄漏) 、易操作的优点。当前在石化、电力、核能、航空、航天等部门广泛使用。
读书破万卷下笔如有神 试卷一答案 一、填空题（每空 1 分，共 40 分）： 1、 1、供热系统包括热源、供热热网和热用户三个基本组成部分。 2、维护结构的表面换热过程是对流和辐射的综合过程。 3、在机械循环上供下回式水平敷设的供水干管应设沿水流方向上升的坡度，在供水干管末端的最高点处设集气罐来进行集中排气。 4、机械循环热水供暖系统与自然循环热水循环系统的主要区别是：一循环动力不同 二膨胀水箱的作用和连接点不同、三、排气方式不同。 5、疏水器的作用是阻汽`排水。 6、暖风机是由通风机、电动机和空气加热器组成。 7、一般情况下，室内热水采暖系统的流动状态几乎都是处于紊流过渡区区，室外热水的流动状态大多处于紊流粗糙区区。 8、在蒸汽采暖系统中，蒸汽流动的动力来自于自身压力，采用的调节方式为间歇调节，工作时有噪声,易产生水击现象。 9 、集中供热系统各热用户用热系统的热负荷，按其性质可分为为季节性热负荷和常年性热负荷两大类。 10、热水热网系统常采用的定压方式有高位水箱定压、补给水泵定压和气体定压。 11、常用的阀门有截止阀、闸阀、蝶阀、止回阀、手动调节阀、电磁阀。 12、供热管道的保温层是由保温层和保护层两部分组成；常用的保护层有金属保温层、包扎式混合保温层和涂抹式保护层。 13、疏水器根据作用原理不同可分为机械型疏水器、热动力型疏水器和热静力式疏水器。 14、机械循环热水采暖系统的平均比摩阻为60-120pa/m 。
二、名词解释（每题 2 分，共 20 分） 1、采暖：使室内获得热量并保持一定的室内温度，已达到适宜的生活条件或工 作条件的技术。 2、散热器的金属热强度：散热器内热媒平均温度与室内空气温度相差为1OC 时，每公斤质量散热器单位时间内所散出的热量。 3、当量长度法：将管段的局部损失折合为管段的沿程损失来计算。 4、管段的阻力数：当管段通过单位流量时的压力损失值。 5、水力稳定性：指网路中各个热用户在其他热用户流量改变时保持本身流量不变的能 力。 6、水压曲线：在热水管路中，将管路各节点的测压管水头高度顺次连接起来的曲线， 称为热水管路的水压曲线。 7、闭式热水供热系统：热网的循环水仅作为热媒，供给热用户热量，不从热网中取 出使用。 8、围护结构的最小传热阻：满足围护结构内表面不结露，以及内表面温度与室内空气之 间的温差满足人的舒适和卫生要求的热阻。 9、季节性热负荷：与室外温度、湿度、风向、风速和太阳辐射热等气候条件密切 相关，对它起决定性作用的是室外温度，供暖、通风、空调系统的热负荷是季节性热负荷。 10、干式凝水管：在干管的横断面，上部应充满空气，下部充满凝水，这种非满管流动 的凝水管，称为干式凝水管。 三、问答题（每题 4 分，共 20 分） 1、在供热工程中，有哪些方法可以减轻系统的水平失调？
试卷一 答案 一、填空题（每空 1分，共 40 分）： 1、供热系统包括 热源 、 供热热网 和 热用户 三个基本组成部分。 2、维护结构的表面换热过程是对流 和 辐射 的综合过程。 3、在机械循环 上供下回 式水平敷设的供水干管应设 沿水流方向上升 的坡度， 在 供水干管末端的最高点处 设 集气罐 来进行集中排气。 4、机械循环热水供暖系统与自然循环热水循环系统的主要区别是：一 循环动力不同 二 膨胀水箱的作用和连接点不同 、三、 排气方式不同 。 5、 疏水器的作用是 阻汽 '排水 。 6、 暖风机是由 通风机 、 电动机 和 空气加热器 组成。 7、一般情况下， 室内热水采暖系统的流动状态几乎都是处于 紊流过渡区 室外热水的流动状态大 多处于 紊流粗糙区 区。 8、 在蒸汽采暖系统中，蒸汽流动的动力来自于 节 ， 工作时有噪声 ,易产生 水击 9、 集中供热系统各热用户用热系统的热负荷， 常年性热负荷 两大类。 10、热水热网系统常采用的定压方式有 高位水箱定压 体定压 。 13、 疏水器根据作用原理不同可分为 机械型疏水器 、热动力型疏水器 和 热 静力式疏水器。 14、 机械循环热水采暖系统的平均比摩阻为 60-120pa/m 。 二、名词解释（每题 2 分，共 20 分） 1、 采暖：使室内获得热量并保持一定的室内温度，已达到适宜的生活条件或工作条件的 技术。 2、 散热器的金属热强度：散热器内热媒平均温度与室内空气温度相差为 1OC 时，每公斤 质量散热器单位时间内所散出的热量。 3、 当量长度法：将管段的局部损失折合为管段的沿程损失来计算。 4、 管段的阻力数：当管段通过单位流量时的压力损失值。 5、 水力稳定性：指网路中各个热用户在其他热用户流量改变时保持本身流量不变的能力。 6、 水压曲线：在热水管路中，将管路各节点的测压管水头高度顺次连接起来的曲线，称为 热水管路的水压 曲线。 7、闭式热水供热系统：热网的循环水仅作为热媒， 供给热用户热量，不从热网中取出使用。 8、围护结构的最小传热阻：满足围护结构内表面不结露，以及内表面温度与室内空气 之间的温差满足 人的舒适和卫生要求的热阻。 9、季节性热负荷：与室外温度、湿度、风向、风速和太阳辐射热等气候条件密切相关， 对它起决定性 作用的是室外温度，供暖、通风、空调系统的热负荷是季节性热负荷。 10、干式凝水管：在干管的横断面，上部应充满空气，下部充满凝水，这种非满管流动的凝 水管，称为干式 凝水管。 三、问答题（每题 4 分，共 20分） 1、 在供热工程中，有哪些方法可以减轻系统的水平失调？ 答： 1、供、回水干管采用同程式布置 自身压力 ，采用的调节方式为 现象。 按其性质可分为为 季节性热负荷 区， 间歇调 和 和气 补给水泵定压 11、 常用的阀门有 截止阀 磁 阀 。 12、 供热管道的保温层是由 保温 层 、 包扎式混合保温层 闸阀 、 蝶阀 保温层 和 保护层 和 涂抹式保护层 。 止回阀 、 手动调节阀 两部分组成；常用的保护层有 电 金属
供热工程常用阀门浅谈 阀门的种类很多，使用范围也很广。在管路中有时它是主要设备，起控制作用;有时它是次要设备，起辅助作用。如果使用不当，便会出现“跑、冒、滴、漏”现象，轻者影响生产，重者引发事故。所以了解并正确使用阀门是一个很重要的问题。 1 阀门分类 在供热系统中，使用的阀门有很多种。比如闸阀、截止阀、球阀、蝶阀、止回阀、安全阀、调节阀、平衡阀、自力式平衡阀等等。下面逐一介绍。 1.1 闸阀 也叫闸板阀、闸门阀，是广泛使用的一种阀门。 工作原理:闸板密封面与阀座密封面高度光洁、平整、一致，加工成一个非常贴合、严密的密封副。闸板通过阀杆的上提、下压，对介质形成导通和关断。它在管路中起关断作用。 优点:流体阻力小;全开时密封面不受冲蚀;可以在介质双向流动的情况下使用，没有方向性;结实耐用;不仅适合做小阀门，而且可以做大阀门。 缺点:高度大;启闭时间长;笨重;修理难度大;如果是大口径闸阀，手动操作比较费力。 闸阀按阀杆的不同分明杆式和暗杆式;按闸板构造不同分平行式和楔式;还有单闸板、双闸板之分。供热工程中，常用的是明杆楔式单闸板闸阀(Z41H-16C)和暗杆楔式单闸板闸阀(Z45T-10)，前者装在热力站内一次侧，后者装在热力站内二次侧。它一般起两个作用:作为主设备起开关作用;作为辅设备安在主设备前后作检修用。 闸阀安装时，不要使手轮处在水平线以下(倒装)，否则会使介质长期留存在阀盖中，容易腐蚀阀杆。在供热工程中，闸阀曾经是阀门中的主力军。现在随着蝶阀的广泛采用，闸阀已被蝶阀取而代之。
1.2 截止阀 也是广泛使用的一种阀门。一般口径在100 mm以下。它的工作原理与闸阀相近，只是关闭件(阀瓣)沿阀座中心线移动。它在管路中起关断作用，亦可粗略调节流量。 优点:制造容易，维修方便，结实耐用。 缺点:只允许介质单向流动，安装时有方向性。流阻大，密封性差。 按结构不同分直通式、直角式、直流式、平衡式。工程中一般使用法兰直通式(J41H)和内螺纹直通式(J11H)。截止阀有方向性，不可按反。也不宜倒安。 在我们的生产、生活中，过去常用直通式、小口径截止阀，现在已渐渐被球阀所取代。 1.3 球阀 相比闸阀、截止阀，球阀是一种新型的、逐渐被广泛采用的阀门。它的工作原理是:阀芯为一个有通腔的球体，通过阀杆控制阀芯作90°旋转，使阀门畅通或闭塞。它在管路中起关断作用。 优点:除具有闸阀、截止阀的优点外，还有体积小、密封好(零泄漏)、易操作的优点。目前在石化、电力、核能、航空、航天等部门广泛使用。 缺点:维修困难。 球阀有两种形式:浮动球式和固定球式。在供热工程中，一些关键位置，如重要的分支、热力站的接人口，DN250以下，常采用进口球阀。它与国产球阀的结构不同:国产球阀的阀体一般是二块式、三块式，法兰连接;而进口球阀的阀体是一体式，焊接连接，故障点要少。它的原产地是北欧如芬兰、丹麦等供热技术比较发达的国家。如芬兰的NA V AL,VEXVE，丹麦的DAFOSS等。由于其极佳的密封性，操作的可靠性，长期以来颇受用户的青睐。球阀无方向性，可以任意角度安装。焊接球阀水平安装时，阀门必须打开，避免焊接时的电火花伤及球体表面;当在垂直管道上安装时，如果焊接上接口，阀门必须打开，如果焊接下接
