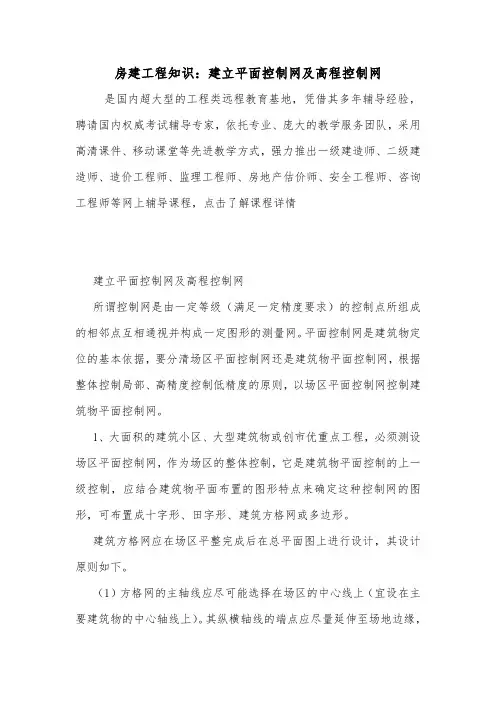

建立平面控制网及高程控制网
所谓控制网是由一定等级(满足一定精度要求)地控制点所组成地相邻点互相通视并构成一定图形地测量网.平面控制网是建筑物定位地基本依据，要分清场区平面控制网还是建筑物平面控制网，根据整体控制局部、高精度控制低精度地原则，以场区平面控制网控制建筑物平面控制网.
3.3.1大面积地建筑小区、大型建筑物或创市优重点工程，必须测设场区平面控制网，作为场区地整体控制，它是建筑物平面控制地上一级控制，应结合建筑物平面布置地图形特点来确定这种控制网地图形，可布置成十字形、田字形、建筑方格网或多边形.
建筑方格网应在场区平展完成后在总平面图上进行设计，其设计原则如下.
(1)方格网地主轴线应尽可能选择在场区地中心线上(宜设在主要建筑物地中心轴线上).其纵横轴线地端点应尽量延伸至场地边缘，既便于方格网地扩展又能确保精度平均.
(2)方格网地顶点应布置在通视优良又能长期保存地地点.
(3)方格网地边长合宜太长，大凡小于100 m，为便于计算和记忆，宜取10 m地倍数.(4)轴线控制桩应尽量投测在方格网边上.
(5)方格网全部施测完成后，采用将所有建筑物一次性定位地方法来检验其准确性，对于未进行平差地方格网是一种较好地检验方法.
建筑方格网地测设方法是先测设主轴线，后加密方格网，并按导线测量进行平差.
3.3.2建筑物平面控制网是建筑物定位和施工放线地基本依据，它是场区内地二级平面控制.建筑物平面控制网地图形，可以是一字形基线(两个控制点组成地)、十字形控制网或平行于建筑物外廓轴线地其他图形(图1).
3.3.3高程控制网是建筑场区内地上、地下建(构)筑物高程测设和传递地基本依据.高程控制网布点地密度应恰当，大凡每幢楼房应设置1～2个点，主要建
筑物应设置3个点.其测量方法可采用水准测量和光电测距中地三角高程测量方法.
高程控制网地等级为国家三、四等水准测量或等外水准测量等.以上各等级都可作为建筑场区地首级高程控制.当场区长、空阔于100 m时，可在场区内布置4个以上高程起始点，与已知高程点构成闭合水准路线进行测量.
平面控制点的选择 在选点时，首先调查收集测区已有的地形图和控制点的成果资料，一般是现在中比例尺（1：10000-1：1000000)的地形图上进行控制网设计。根据测区内现有的国家控制点或测区附近其他工程部建立的可资利用的控制点，确定与其联测的方案及控制网点位置。在布网方案初步确定后，可对控制网进行精度估算，必要时对初定控制点作调整。然后到野外去勘探、核对、修改和落实点位。如需测定起始边，起始边的位置应优先考虑。如果测区没有以前的地形资料，则需详细勘察现场，根据已知控制点的分布、地形条件及测图和施工需要等具体情况，合理的拟定导线点的位置，并建立标志。 控制点位置的选定应满足相应工程的基本要求《公路勘测规范》 （JTJ061-99）中规定。公路平面控制网应满足一下要求。 （1）相邻导线点间要通视，对于钢尺量距导线，相邻点间还要地势平坦，以便于量边长。 （2）导线点应选在土质坚硬、稳定的地方，以便于保存点的标志和安置仪器。 （3）导线点应选在地势较高，视野开阔的地方，以便于进行加密、扩展、寻找和碎部测量以及施工放样。 高程控制点的选择 高程控制点通常以水准测量的方法建立，成为水准点。水准点的选定应满足一下要求。 （1）水准点应选在能长期保存，便于施测，坚实、稳固的地方。 （2）水准路线赢尽可能沿坡度小的道路布设 （3）在选择水准点时，应考虑到高程控制网的进一步加密。 （4）应考虑到便于国家水准点进行联测。 （5）水准网应布设成附和路线，结点网或环形网。 平面控制点的埋设 平面控制测量的标石中心就是控制点的实际点位。所有控制测量成果，包括坐标、距离、角度、方位角等都是以标石中心标志位准。因此，标石的任何损坏或位移都会使控制测量成果失去作用或精度受到很大影响。可以说，埋设稳定、坚固和耐久的中心标石，是保证控制测量质量的一个十分重要的环节。 国家平面控制网为三角网，国家三角测量规范按三角网等级和地质条件将中心标石分为8种规格。 公路工程测量控制网三角点或导线点标石一般采用混凝土桩。当有整体坚固的岩石或建筑物时，三角点或导线点可设在岩石或建筑物上。
场地平整就是将天然地面改造成工程上所要求的设计平面，由于场地平整时全场地兼有挖和填，而挖和填的体形常常不规则，所以一般采用方格网方法分块计算解决，平整场地前应先做好各项准备工作，如清除场地内所有地上、地下障碍物；排除地面积水；铺筑临时道路等 平面控制网的布设形式，应根据建筑总平面图、建筑场地的大小和地形、施工方案等因素来确定。 对于地形起伏较大的山区或丘陵地区，常用三角网或三边网； 对于地形平坦而通视较困难的地区或建筑物布置不很规则时，可采用导线网； 对于地势平坦的、建筑物众多且布置比较规则和密集的工业场地或住宅小区，一般采用建筑方格网； 对于地面平坦的小型施工场地，常布置一条或几条建筑基线，组成简单的图形。 平面控制网，应根据等级控制点进行定位、定向和起算，其等级和精度应符合下列规定： ①建筑场地面积大于或重要工业区，宜建立相当于一级导线精度的平面控制网； ②建筑场地小于或一般性建筑区，可根据需要建立相当于二、三级导线精度的平面控制网； ③当原有控制网作为场区控制网时，应进行复测检查。 高程控制网应布设成闭合水准路线、附合水准路线或结点水准网形。高程测量的精度，一般不宜低于三等水准测量的精度要求。 8．2建筑基线 8．2．1 建筑基线的布设方法 在面积不大、地势较平坦的建筑场地上，根据建筑物的分布、场地地形等因素，布设一条或几条轴线，以作为施工控制测量的基准线，简称建筑基线。 建筑基线的布设形式有三点“一”字形、三点“Ｌ”字形，四点“Ｔ”字形及五点“十”字形等形式。布设时要求做到： 建筑基线应平行或垂直于主要建筑物的轴线，以便用直角坐标法进行测设； 建筑基线相邻点间应互相通视，且点位不受施工影响； 为了能长期保存，各点位要埋设永久性的混凝土桩； 基线点应不少于三个，以便检测建筑基线点有无变动。 8．2．2 建筑基线的测设方法 根据建筑红线测设 在城市建设区，建筑用地的边界线（建筑红线）是由城市规划部门选定并由测绘部门现场测设的，可作为建筑基线放样的依据。 一般情况下，建筑基线与建筑红线平行或垂直，故可根据建筑红线用平行线推移法测设建筑基线。 如图，AB、AC是建筑红线，从A点沿AB方向量取d2定Ⅰ′点，沿AC方向量取d1定Ⅰ″点。 2．根据建筑控制点测设 对于新建筑区，在建筑场地上没有建筑红线作为依据时，可根据建筑基线点的设计坐标和附近已有控制点的关系，按前所述测设方法算出放样数据，然后放样。 如图所示，Ⅰ、Ⅱ、Ⅲ为设计选定的建筑基线点，A、B为其附近的已知控制点。首先根据已知控制点和待测设基线点的坐标关系反算出测设数据，然后用极坐标法测设Ⅰ、Ⅱ、Ⅲ点。由于存在测量误差，测设的基线点往往不在同一直线上，因而，精确地检测出∠Ⅰ′Ⅱ′Ⅲ′。若此角值与180o之差超过限差±10″，则应对点位进行调整。调整值δ按下列公式计算： 3建筑方格网 在建筑物比较密集或大型、高层建筑的施工场地上，由正方形或矩形格网组成的施工控制网，
浅谈如何建立桥梁桥位平面与高程控制网 摘要：本文从高程控制网的合适精度、起点数据、测量方案的选择与网形设计、选点与埋石、观测与数据处理等五个方面就桥梁桥位平面与高程控制网的建立作了的扼要论述。 关键词：桥位平面与高程控制网网的精度测量方案 桥梁桥位平面与高程控制网的建立，对于桥梁的设计施工到建成后的监测都是十分重要的，是桥位勘测的骨架，骨架建立得质量如何，直接影响着桥位后续勘测及设计和施工放样的质量，因此应当引起各方面给以足够的重视。否则会引发难以收拾的不良后果，造成巨大损失。下面就桥位平面与高程控制网建立几个主要方面作肤浅扼要论述。 （一）桥位平面和高程控制网的精度 1、桥位平面控制网布测的精度，按照《公路勘测规范》的规定是以桥轴线的控制桩间距离确定精度等级；按照《公路全球定位系统（GPS）测量规范》是以特殊要求的桥梁、隧道等提出精度要求。目前长江上所建造的桥梁，在布测的桥位平面测量的精度已比《公路勘测规范》规定的精度提高了几倍，谈不上什么等级，有的建桥施工指挥部门和施工单位（包括施工监理）提出平面位置最弱相邻点点位中误差不大于2mm，这种要求与上述规范规定的精度指标相差甚远，是没有必要的、不合适的。但考虑到施工放样（非构件放样）和将来的变形观测，适度提高精度是必要的，先进高精度测绘仪器的出现，提供了适度提高精度的有力条件。因此，对桥轴线长超过1km 至6km 复杂大桥桥位平面控制网最弱相邻的相对点位中误差提高为±5mm~10mm，桥轴线相对中误差由《公路勘测规范》规定的1/12万和原《公路桥位勘测设计规范》（1991 年版）规定的1/13 万提高到1/40 万~1/70万（桥轴线的控制间距离为1km~6km），实践证明，在1km~6km 的桥轴线长度范围左右，布测独立网是能达到上述精度指标的。如果施工单位认为桥位平面控制网最弱相邻点相对点位中误差不大于±2mm 是必须的，就应使用更高级的精密测量仪器和更严密的测量方法来实现，但是，如果是盲目追求过剩质量，则是不对的。 2、桥位高程控制网布测的精度。按《公路勘测规范》规定2km 以上的特大桥梁应布测三等水准测量精度的高程控制网，并规定水准路线最大长度为50km，按照三等水准测量限差，采用1/2MW√L或2MW√L /4估算公式推算得路线最弱点相对高级起算点高程中误差为21.21mm。这一规定比《公路桥位勘测设计规范》规定的精度提高了一个精度等级。究竟达到什么样的精度合适，有的设计人员说，最好是不差，而有的施工人员要求相邻点间相对高程中误差为毫米级（5mm 以内）。从上述计算最弱点高程中误差的公式不难看出，出现中误差的大小（当MW采用同一值时）与路线长短关系直接。我们估算最弱点高程中误差是不超过±10mm，首先是缩短水准路线长度，如无法再缩短时，就要提高水准测量等级。如要求最弱点高程中不超过±10mm，MW为6mm（三等水准限差），

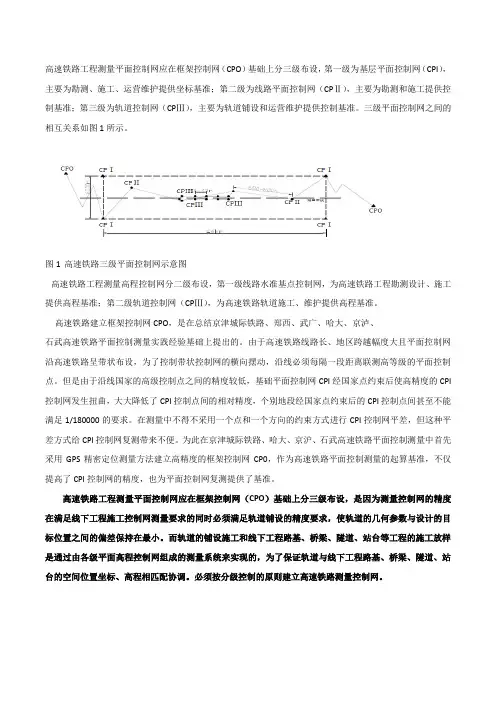

一、国家平面控制网的布设原则 分级布网、逐级控制 应有足够的精度 应有足够的密度 应有统一的规格 ㈠传统国家平面控制网布设方案 根据当时国家平面控制网施测的测绘技术水平，我国决定采取传统的三角网作为水平控制网的基本形式，只是在青藏高原特殊困难的地区布设了一等电磁波测距导线。国家三角网的布设方案分为一、二、三、四等4个等级。 一等三角锁是国家大地控制网的骨干，其主要作用是控制二等以下各级三角测量，并为地球科学研究提供资料。一等三角锁尽可能沿经纬线方向布设成纵横交叉的网状图形。 二等三角网是在一等锁控制下布设的，它是国家三角网的全面基础，同时又是地形测图的基本控制。 三、四等三角网是在一、二等网控制下布设的，是为了加密控制点，以满足测图和工程建设的需要。 三、工程平面控制网布设原则 工测控制网可分为两种：一种是在各项工程建设的规划设计阶段，为测绘大比例尺地形图而建立的控制网，叫做测图控制网；另一种是为工程建筑物的施工放样或变形监测等专门用途而建立的控制网，我们称其为专用控制网，建立这两种控制网时亦应遵守下列布网原则。 工测控制网可分为两种：一种是在各项工程建设的规划设计阶段，为测绘大比例尺地形图而建立的控制网，叫做测图控制网；另一种是为工程建筑物的施工放样或变形监测等专门用途而建立的控制网，我们称其为专用控制网，建立这两种控制网时亦应遵守下列布网原则。 1.分级布网、逐级控制 2.要有足够的精度 3.要有足够的密度 4.要有统一的规格 四、工程平面控制网布设方案 工程平面控制网的布设方案可以采用三角网、导线网、GPS网等形式。 一、国家基本控制网 国家平面控制网分为一、二、三、四等四个等级，布设形式有三角锁、精密导线、插点等形式。 二、城市及工程控制网 工程控制网：为城市规划、建筑设计及施工放样等目的而建立的控制网称为城市或工程控制网。 三、小地区控制网 1．小地区控制网：在小范围内建立的控制网称为小地区控制网。 2．分类：首级控制和图根控制
建立平面控制网及高程控制网 所谓控制网是由一定等级(满足一定精度要求)地控制点所组成地相邻点互相通视并构成一定图形地测量网.平面控制网是建筑物定位地基本依据，要分清场区平面控制网还是建筑物平面控制网，根据整体控制局部、高精度控制低精度地原则，以场区平面控制网控制建筑物平面控制网. 3.3.1大面积地建筑小区、大型建筑物或创市优重点工程，必须测设场区平面控制网，作为场区地整体控制，它是建筑物平面控制地上一级控制，应结合建筑物平面布置地图形特点来确定这种控制网地图形，可布置成十字形、田字形、建筑方格网或多边形. 建筑方格网应在场区平展完成后在总平面图上进行设计，其设计原则如下. (1)方格网地主轴线应尽可能选择在场区地中心线上(宜设在主要建筑物地中心轴线上).其纵横轴线地端点应尽量延伸至场地边缘，既便于方格网地扩展又能确保精度平均. (2)方格网地顶点应布置在通视优良又能长期保存地地点. (3)方格网地边长合宜太长，大凡小于100 m，为便于计算和记忆，宜取10 m地倍数.(4)轴线控制桩应尽量投测在方格网边上. (5)方格网全部施测完成后，采用将所有建筑物一次性定位地方法来检验其准确性，对于未进行平差地方格网是一种较好地检验方法. 建筑方格网地测设方法是先测设主轴线，后加密方格网，并按导线测量进行平差. 3.3.2建筑物平面控制网是建筑物定位和施工放线地基本依据，它是场区内地二级平面控制.建筑物平面控制网地图形，可以是一字形基线(两个控制点组成地)、十字形控制网或平行于建筑物外廓轴线地其他图形(图1). 3.3.3高程控制网是建筑场区内地上、地下建(构)筑物高程测设和传递地基本依据.高程控制网布点地密度应恰当，大凡每幢楼房应设置1～2个点，主要建
汉口至阳逻江北快速路（江岸段、黄陂段）工程八厂联防段、武湖街、花楼街段、沙口村段施工第一标段（二次公告）项目部 施 工 加 密 控 制 网 测 量 方 案 编制： 审核： 审批： 武汉市市政建设集团有限公司 编制日期：2016年6月
目录 第一章工程概况 (1) 第二章测区概况 (1) 第三章复测内容 (2) 3.1平面控制网的复测 (2) 3.2高程控制网的复测 (2) 3.3对控制网加密点联测 (2) 第四章导线已知控制点 (2) 第五章测量的技术依据 (3) 5.1测量技术依据 (3) 第六章人员及仪器的投入 (3) 6.1人员的组织 (3) 6.2设备的组织 (3) 第七章施工控制网复测 (4) 7.1平面控制 (4) 7.2高程控制 (6) 7.3控制点加密要求 (8)
第一章工程概况 江北快速路为城市快速路，项目线路经二七长江大桥、八厂联防段、朱家河、谌家矶段、新河、黄陂武湖段、新洲阳逻段，止点为余泊大道和柴泊大道交叉口，主路全长约27KM。而本项目路段为八厂联防段设计桩号范围为K1+610-K4+140，本路段主线全长2530m，均为路基。主路临江侧利用边坡平台设置防汛道路，长约2533m；局部设置防汛道路连接线通主路与防汛道路，防汛道路连接线共计2段，长约119m。本路段主要工程内容包括路线、路基、路面工程、闸口工程。 第二章测区概况 本项目为八厂联防路段，起点里程为K1+610,终点里程为K4+140，其中本标段内已知控制点四个分别为HY43、HY44、HY53、HY54，在本标段前后相接的其他标段，我们需要共同取1-2个控制点进行复测，控制点为HY42、HY45、HY51、HY52。其中在汛期内HY53和HY54处于江水侵泡状态，故对HY42、HY43、HY44、HY45、HY51、HY52控制点进行复测。 测量方法 平面到线加密测量精度统计 该段导线加密测量时，采取附和导线的测量方法，按四等精度要求进行。使用全站仪（科利达），仪器标称精度为1″、±1+1.5ppm。导线水平角度采用全测回法观测4个个测回；斜距及竖直角均往返对向观测3个测回，测距时在仪器内置入当时气象条件，取往返观测的平均值作为边长成果。导线平差计算之前，首先对导线的方位角闭合差、测角中误差、测距中误差、导线全长相对闭合差进行计算。当各项精度指标满足规范要求后，在进行严密平差计算。
4施工测量控制网的建立 建筑物放样的程序和要求 建筑物放样的程序 放样，又称为测设，它是按照设计和施工的要求，将设计好的建筑物位置、形状、大小 及高程，按照一定的精度要求在地面标定出来，以便进行施工。实质是将图纸上建筑物的一些轮廓点（特征点）标定于实地上，其工作目的与一般测图工作相反，是由图纸到地面的过程。 通常，建筑物的设计思路是：首先作出建筑物的总体布置，确定各建筑物位置间的相互关 系（也就是各建筑物轴线间的相互关系），然后围绕主要轴线设计各辅助轴线，再根据辅助轴线 设计各项细部的位置、形状、尺寸等。 因此，工程建筑物放样工作的程序，应该与设计时的情况一样，遵循从整体到局部的原则， 即首先在现场定出建筑物的轴线，然后再定出建筑物的各个部分。采取这样一种放样程 序，可以免除因建筑物众多而引起的放样工作的紊乱，并且能严格保持各放样元素之间存在 的几何关系。例如放样工业建筑物，则首先放样出厂房主轴线，再确定机械设备轴线，然后根据机械设备轴线，确定机械设备安装的位置。又如放样民用建筑物，则首先放样建筑物外 廓轴线，再确定建筑物内部各条轴线，然后根据建筑物内部各轴线确定房间的形状、尺寸等。建筑物放样的要求 工程建筑物主要轴线放样要求，应根据建筑物的性质、它与已有建筑物的关系及建筑区 的地形（主要决定工程量的大小）和地质（主要决定建筑物的稳定）情况来决定。例如扩建 的建筑场地上的建筑物的主轴线，要考虑与现有建筑物的联系，而大坝主轴线的放样，主要考虑地形与地质状况。 主轴线的放样，可以根据在建筑区为施工测量专门建立的控制网——施工控制网进行。 而细部放样一般可根据主要轴线进行，但有时也可以根据施工控制网进行。测量人员应该创造从现场标定的轴线进行细部放样的条件。这对于保证建筑物的几何形状、尺寸及放样工作的顺利进行，都具有很大的影响。 当施工控制网仅仅用于放样建筑物的主要轴线时，对该控制网的精度要求并不一定很 高。例如，工业场地上主轴线放样精度为2cm，建立厂区施工控制网时，控制网能够满足这 样的精度要求即可。但是，如果施工控制网除了用于放样主轴线，还用来放样各辅助轴线和 细部结构时，则对施工控制网的精度要求就大大提高。例如桥梁的施工控制网，除了用来精
4 施工测量控制网的建立 4.1 建筑物放样的程序和要求 4.1.1 建筑物放样的程序 放样，又称为测设，它是按照设计和施工的要求，将设计好的建筑物位置、形状、大小及高程，按照一定的精度要求在地面标定出来，以便进行施工。实质是将图纸上建筑物的一些轮廓点（特征点）标定于实地上，其工作目的与一般测图工作相反，是由图纸到地面的过程。 通常，建筑物的设计思路是：首先作出建筑物的总体布置，确定各建筑物位置间的相互关系（也就是各建筑物轴线间的相互关系），然后围绕主要轴线设计各辅助轴线，再根据辅助轴线设计各项细部的位置、形状、尺寸等。 因此，工程建筑物放样工作的程序，应该与设计时的情况一样，遵循从整体到局部的原则，即首先在现场定出建筑物的轴线，然后再定出建筑物的各个部分。采取这样一种放样程序，可以免除因建筑物众多而引起的放样工作的紊乱，并且能严格保持各放样元素之间存在的几何关系。例如放样工业建筑物，则首先放样出厂房主轴线，再确定机械设备轴线，然后根据机械设备轴线，确定机械设备安装的位置。又如放样民用建筑物，则首先放样建筑物外廓轴线，再确定建筑物内部各条轴线，然后根据建筑物内部各轴线确定房间的形状、尺寸等。 4.1.2 建筑物放样的要求 工程建筑物主要轴线放样要求，应根据建筑物的性质、它与已有建筑物的关系及建筑区的地形（主要决定工程量的大小）和地质（主要决定建筑物的稳定）情况来决定。例如扩建的建筑场地上的建筑物的主轴线，要考虑与现有建筑物的联系，而大坝主轴线的放样，主要考虑地形与地质状况。 主轴线的放样，可以根据在建筑区为施工测量专门建立的控制网——施工控制网进行。而细部放样一般可根据主要轴线进行，但有时也可以根据施工控制网进行。测量人员应该创造从现场标定的轴线进行细部放样的条件。这对于保证建筑物的几何形状、尺寸及放样工作的顺利进行，都具有很大的影响。 当施工控制网仅仅用于放样建筑物的主要轴线时，对该控制网的精度要求并不一定很高。例如，工业场地上主轴线放样精度为2cm，建立厂区施工控制网时，控制网能够满足这样的精度要求即可。但是，如果施工控制网除了用于放样主轴线，还用来放样各辅助轴线和细部结构时，则对施工控制网的精度要求就大大提高。例如桥梁的施工控制网，除了用来精
高程控制网的布设 5.2.1 国家高程控制测量 国家高程控制测量主要是用水准测量方法进行国家水准网的布测。国家水准网是全国范围内施测各种比例尺地形图和各类工程建设的高程控制基础，并为地球科学研究提供精确的高程资料，如研究地壳垂直形变的规律，各海洋平均海水面的高程变化，以及其他有关地质和地貌的研究等。 国家水准网的布设也是采用由高级到低级、从整体到局部逐级控制、逐级加密的原则。国家水准网分4个等级布设，一、二等水准测量路线是国家的精密高程控制网。一等水准测量路线构成的一等水准网是国家高程控制网的骨干，同时也是研究地壳和地面垂直运动以及有关科学问题的主要依据，每隔15～20年沿相同的路线重复观测一次。构成一等水准网的环线周长根据不同地形的地区，一般在1 000～2000km之间。在一等水准环内布设的二等水准网是国家高程控制的全面基础，其环线周长根据不同地形的地区在500～750km之间。一、二等水准测量统称为精密水准测量。 我国一等水准网由289条路线组成，其中284条路线构成100个闭合环，共计埋设各类标石近2万余座。全国一等水准网布设略图如图5-2所示。 图5-2 二等水准网在一等水准网的基础上布设。我国已有1 138条二等水准测量路线，总长为13.7万公里，构成793个二等环。 三、四等水准测量直接提供地形测图和各种工程建设所必须的高程控制点。三等水准测量路线一般可根据需要在高级水准网内加密，布设附合路线，并尽可能互相交叉，构成闭合环。单独的附合路线长度应不超过200km；环线周长应不超过300km。四等水准测量路线一般以附合路线布设于高级水准点之间，附合路线的长度应不超过80km。
实验三施工高程控制网的建立 高程是确定地面点位的主要参数之一。施工高程控制网的建立，为建筑施工提供必要的高程依据，水准测量是建立高程控制网的主要方法。 一、目的和要求 ⑴掌握水准仪使用、操作方法。 ⑵学习如何建立施工控制网 二、仪器和工具 ⑴DS3水准仪仪一台，水准尺一一对，四等水准记录本一本，粉笔若干，计算器一台， ⑵自备：铅笔、草稿纸。 三、实验性质 验证性实验，实验时数安排为1 2学时。人员安排：每组4-5人。 四、实验内容及方法 （一）、实习内容 ⑴在校园内选择一条合理的水准线路，大约400米，已知水准点在校大门附近，新建立的施工水准点在建测学院附近． ⑵利用DS3水准仪仪，引测高程，往返测出两点间高差． ⑶在地面上或墙上建立施工用水准点，一组三个点． （二）、实习的方法 ⑴从已知水准点出发，利用DS3水准仪仪按四等水准要求，两个组测出已知点到带定点间高差。 ⑵利用水准仪直接测设墙上水准点±0左右标高，按应读前视法。 ⑶检验一组水准点高差误差情况． ⑷四等水准测量记录见副表一。 五、注意事项 ⑴三脚架架设高度应适中，架头应大致水平，架腿制动螺旋应紧固，整个三脚架应稳定。 ⑵安放仪器时应将仪器连接螺旋旋紧，防止仪器脱落。 ⑶各螺旋的旋转应稳、轻、慢，禁止用蛮力，最好使用螺旋运行的中间位置。 ⑷瞄准目标时必须注意消除误差，应习惯先用瞄准器寻找和瞄准。 ⑸立尺时，应站在水准尺后，双手扶尺，以使尺身保持竖直。 ⑹读数时不要忘记精平。 ⑺做到边观测、边记录、边计算。记录应使用铅笔。 ⑻发现异常问题应及时向指导教师汇报，不得自行处理。
副表一：四等水准测量观测手簿 日期：时间：观测者：仪器号码：天气：记簿者 测站编号后 尺 下丝前 尺 下丝 方向 及 尺号 标尺读数 K＋黑 减 红 高差中数备考上丝上丝 后距前距 黑面红面 视距差d ∑d （1）（4）后（3）（8）（10） （2）（5）前（6）（7）（9） （15）（16）后－前（11）（12）（13）（14） （17）（18） 1 后 前 后－前 2 后 前 后－前 3 后 前 后－前 4 后 前 5 后－ 5 后 前 后－前 6 后 前 后－前
施工测量平面（高程）控制网方案（成果） 一、概述 1、工程概况 秭归县九里移民安置小区功能完善项目共有5条道路系城市道路综合改造。各条道路分别为：九里二路全长195米，红线宽26米，车行道宽15米；建东大道全长764.55米，红线宽32米，车行道宽22.5米；迎宾路全长1940米，九里二路至陡茅路红线宽13米，陡茅路至杨贵店桥头红线宽15米，杨贵店桥头至止点红线宽18米。陡茅路全长370米，红线宽18米，车行道12米；二圣路全长151.39米。五条道路总长3421米。 2、设计提供测量点位 根据建设单位按设计人提供的测量控制点为GPS－E级点共7个，其点号分别为：GPS1、GPS3、GPS4、GPS8、GPS9、GPS10、GPS11。 二、测量方案 1、测量现有资料 平面坐标资料：按照业主提供的设计人移交的GPS控制点，因各点位之间有部分不能相互通视，施工过程无法进行，所以按照现场仅有通视条件，将首尾已知点GPS1、GPS8、GPS10进行了联测，并按照施工要求在中间各施工段进行了加密，其加密点编号分别为：JM1、JM2、JM3、JM4、JM5、JM6、JM7、JM8、JM9、JM10、JM11。 高程资料：按照建设单位提供的设计人移交的GPS－E级点，选择GPS8为基准点，进行闭合和附合测量。
2、测量依据 施工图纸：a、建东大道路线平面图、路线纵断面图及直线、曲线及转角表、纵坡、竖曲线表；b、九里二路路线平面图、路线纵断面图及直线曲线转角表、纵坡、竖曲线表；c、迎宾路路线平面图、路线纵断面图及直线、曲线及转角表、纵坡、竖曲线表；d、陡茅路路线平面图、路线纵断面图及直线、曲线及转角表、纵坡、竖曲线表；e、二圣路路线平面图、路线断面图及直线、曲线及转角表、竖曲线表。规范依据：a、《城镇道路工程施工与质量验收规范》（CJJ1－2008），该规范中相关测量章节内容。 3、平面控制测量 按照《城镇道路工程施工与质量验收规范》（CJJ1－2008）5.2.6导线测量之规定，进行布点测量。城镇道路工程施工首级控制（交桩点）测量、复核的主要技术指标如下表，经实测数据进行平差，其结果导线全长相对闭合差：k=fs/∑s=1/31157，测量成果详见后附件A。 导线测量的主要技术指标表5.2. 6－1 等级导线长度 （km）平均边长 （km） 测角中误 差（”） 测距中误 差（mm） 测回数 2”级仪器 方位角闭 合差（”） 导线全长相 对闭合差 备注 一级 4 0.5 5 1/30000 2 10√n≤1/15000 二级 2.4 0.25 8 1/14000 1 16√n≤1/10000 三级 1.2 0.1 12 1/7000 1 24√n≤1/5000 4、高程控制测量 按照由建设单位提供的GPS8点黄海高程点为基准点，分两个布点方案，方案一：由GPS8点开始沿陡茅路至迎宾路交叉路口至九里二
4 施工测量控制网的建立 建筑物放样的程序和要求 建筑物放样的程序 放样，又称为测设，它是按照设计和施工的要求，将设计好的建筑物位置、形状、大小 及高程， 按照一定的精度要求在地面标定出来， 以便进行施工。 实质是将图纸上建筑物的一 些轮廓点（特征点） 标定于实地上， 其工作目的与一般测图工作相反， 是由图纸到地面的过 程。 通常， 建筑物的设计思路是： 首先作出建筑物的总体布置， 确定各建筑物位置间的相互 关系（也就是各建筑物轴线间的相互关系） ，然后围绕主要轴线设计各辅助轴线，再根据辅 助轴线设计各项细部的位置、形状、尺寸等。 因此， 工程建筑物放样工作的程序， 应该与设计时的情况一样， 遵循从整体到局部的原 则，即首先在现场定出建筑物的轴线， 然后再定出建筑物的各个部分。 采取这样一种放样程 的几何关系。例如放样工业建筑物， 则首先放样出厂房主轴线，再确定机械设备轴线， 根据机械设备轴线， 确定机械设备安装的位置。 又如放样民用建筑物， 则首先放样建筑物外 廓轴线， 再确定建筑物内部各条轴线， 然后根据建筑物内部各轴线确定房间的形状、 尺寸等。 建筑物放样的要求 工程建筑物主要轴线放样要求， 应根据建筑物的性质、 它与已有建筑物的关系及建筑区 的地形（主要决定工程量的大小）和地质（主要决定建筑物的稳定）情况来决定。例如扩建 的建筑场地上的建筑物的主轴线， 要考虑与现有建筑物的联系， 而大坝主轴线的放样， 主要 考虑地形与地质状况。 主轴线的放样，可以根据在建筑区为施工测量专门建立的控制网 而细部放样一般可根据主要轴线进行， 但有时也可以根据施工控制网进行。 测量人员应该创 造从现场标定的轴线进行细部放样的条件。 这对于保证建筑物的几何形状、 尺寸及放样工作 的顺利进行，都具有很大的影响。 当施工控制网仅仅用于放样建筑物的主要轴线时，对该控制网的精度要求并不一定很 高。例如，工业场地上主轴线放样精度为 2cm ，建立厂区施工控制网时，控制网能够满足这 样的精度要求即可。 但是， 如果施工控制网除了用于放样主轴线， 还用来放样各辅助轴线和 细部结构时， 则对施工控制网的精度要求就大大提高。 例如桥梁的施工控制网， 除了用来精 序，可以免除因建筑物众多而引起的放样工作的紊乱， 并且能严格保持各放样元素之间存在 然后 施工控制网进行。
7.4.1平面高程测量及控制网测量施工方案 1.编制目的 保证陕西榆能横山煤电一体化项目2×1000MW机组电厂输煤系统建筑安装工程（D 标段）的施工质量和满足工程进度要求，指导本项目工程的测量施工。 2.编制依据 本工程设计招标图纸 《工程测量规范》（GB50026-2007） 《国家三四等水准测量规范》（GB12898-2009） 《建筑施工测量技术规程》（DB11-T446-2007） 《建筑工程施工质量验收统一标准》（GB50300-2013） 3.施工准备 3.1.人员组织 由项目施工部专业测量人员成立测量小组，根据业主提供的首级坐标控制点、原始高程控制点进行工程定位、建立各级轴线控制网、高程控制网的布设。按规定程序检查验收，对测量小组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度，由测量工程师根据项目的总体进度计划进行安排。
3.2.全面了解设计意图，认真熟悉与审核图纸 测量人员通过对总平面图及设计说明的阅读和现场踏勘，了解工程总体布局，工程特点，周围环境，工程建筑的位置及坐标；了解现场测量坐标与工程建筑的关系，水准点的位置和高程。在了解总图后认真学习建筑施工图，及时校对建筑的各项尺寸，它是整个过程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、坐标点及高程，对比工程结构图纸之间轴线的尺寸，查看两者之间的轴线及标高是否吻合，有无矛盾存在。 3.3.测量仪器的选用 测量中所用的仪器和钢尺等器具，根据有关规定，送至具有仪器校验资质的检测单位进行校验，检验合格后方可投入使用。 4.测量原则和要求 4.1施测原则 （1）严格执行测量规范：遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位。 （2）严格审核测量原始数据的准确性，坚持现场施测与计算工作同步校核的工作方法。
一、我国水准仪的系列标准 ?我国水准仪的系列标准，是以水准仪所能达到 的每公里往返测高差中数偶然中误差这一精度 指标为依据制定的 ?例如：S05、S1、S3、S10等 ?S：水准仪；下标表示该类仪器所能达到的每 公里往返测高差中数的偶然中误差，是以mm 为单位的数值 ?精密水准仪一般指S3以上的各种水准仪，常见 的可分为常规、自动安平、数字编码精密水准 仪 精密水准仪与水准尺 精密水准仪的构造特点 ?高质量的望远镜光学系统 ?坚固稳定的仪器结构 ?高精度的测微器装置 ?高灵敏度的管水准器 ?高性能的补偿器装置 精密水准仪与水准尺 精密水准仪的结构原理 ?与普通水准仪相比，精密水准仪不但在金属和光学材料、零部件等方面要求更高，而且装备了一些特殊的构件 常见的特殊部件有 ?1.倾斜螺旋装置 迅速调节望远镜视准轴 ?2.光学测微装置 提高读数精度（mm为精确读数）
常见的部件有： ?3.光学补偿装置 快速整平仪器 ?4.数字编码与自动记录装置 摆脱人工读数和记录 精密水准仪与水准尺 精密水准标尺的构造特点 ?1.温度发生变化时，水准尺长度稳定或变 化极小 ?2.分划正确、精密 ?3.构造上正直，不易发生弯曲 ?4.装有灵敏的圆水准器，便于将水准尺垂 直竖尺 ?5.尺底装有坚固的钢板，不易磨损 精密水准仪与水准尺的检验 对于精密水准仪和水准尺的基本要求：?主要部件的几何关系和几何轴线的组合正确无误?各个构件的制造和装配严密 ?构件之间正确配合协调工作 两种检验情况： ?对新购置仪器，须按照规范规定进行全面检查和检验 ?作业前后或作业期间所进行的必要项目的检验
一、精密水准仪的检验 ?1.水准仪及脚架各个部件的检视 ?2.圆水准器安置正确性的检验与校正?3.光学测微器效用正确性和分划值的 测定 ?4.视准轴与水准管轴相互关系的检验 与校正 精密水准仪与水准尺的检验 视准轴与水准管轴的相互关系 ?水准测量要求水准仪的视准轴与水准 管轴相互平行，事实上两个轴之间不会严格平行，存在一个夹角 ?该角在铅垂面上的投影称为i角误差 ?在水平面上的投影称为交叉误差
4施工测量控制网的建立 4.1 建筑物放样的程序和要求 4.1.1 建筑物放样的程序 放样，又称为测设，它是按照设计和施工的要求，将设计好的建筑物位置、形状、大小及高程，按照一定的精度要求在地面标定出来，以便进行施工。实质是将图纸上建筑物的一些 轮廓点（特征点）标定于实地上，其工作目的与一般测图工作相反，是由图纸到地面的过程。 通常，建筑物的设计思路是：首先作出建筑物的总体布置，确定各建筑物位置间的相互关系（也就是各建筑物轴线间的相互关系），然后围绕主要轴线设计各辅助轴线，再根据辅 助轴线设计各项细部的位置、形状、尺寸等。 因此，工程建筑物放样工作的程序，应该与设计时的情况一样，遵循从整体到局部的原则，即首先在现场定出建筑物的轴线，然后再定出建筑物的各个部分。采取这样一种放样程 序，可以免除因建筑物众多而引起的放样工作的紊乱，并且能严格保持各放样元素之间存在 的几何关系。例如放样工业建筑物，则首先放样出厂房主轴线，再确定机械设备轴线，然后根据机械设备轴线，确定机械设备安装的位置。又如放样民用建筑物，则首先放样建筑物外 廓轴线，再确定建筑物部各条轴线，然后根据建筑物部各轴线确定房间的形状、尺寸等。 4.1.2 建筑物放样的要求 工程建筑物主要轴线放样要求，应根据建筑物的性质、它与已有建筑物的关系及建筑区的地形（主要决定工程量的大小）和地质（主要决定建筑物的稳定）情况来决定。例如扩建 的建筑场地上的建筑物的主轴线，要考虑与现有建筑物的联系，而大坝主轴线的放样，主要考虑地形与地质状况。 主轴线的放样，可以根据在建筑区为施工测量专门建立的控制网——施工控制网进行。 而细部放样一般可根据主要轴线进行，但有时也可以根据施工控制网进行。测量人员应该创 造从现场标定的轴线进行细部放样的条件。这对于保证建筑物的几何形状、尺寸及放样工作 的顺利进行，都具有很大的影响。 当施工控制网仅仅用于放样建筑物的主要轴线时，对该控制网的精度要求并不一定很高。例如，工业场地上主轴线放样精度为2cm ，建立厂区施工控制网时，控制网能够满足 这样的精度要求即可。但是，如果施工控制网除了用于放样主轴线，还用来放样各辅助轴线 和细部结构时，则对施工控制网的精度要求就大大提高。例如桥梁的施工控制网，除了用来

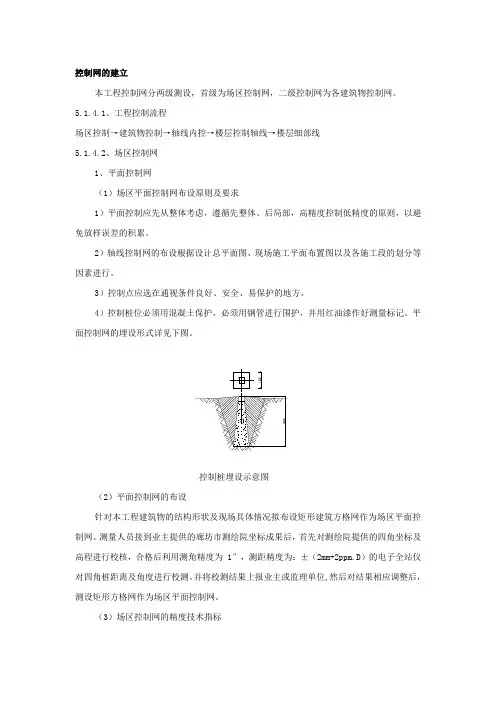

场区平面控制网测设 场区平面控制网的测设 （一）、场区平面控制网布设原则及要求 1、平面控制应先从整体考虑，遵循”先整体、后局部，高精度控制低精度” 的原则。 2、轴线控制网的布设要根据设计总平面图、基础施工平面图、首层平面图及现场条件等合理布设。 3、控制点应选在通视条件良好、安全、易保护的地方。 4、轴线控制桩是工程施工过程中测量放线的依据，必须进行保护。保护方法： 首先以控制桩为中心砌长宽均为0.5 米、高0.3 米的砖墩，砖墩为周围砌砖，中间填充砂浆，砖墩外侧用砂浆抹平，必要时搭设钢管护栏进行围护，并用红白油漆作好测量警示标识，如示意图： （二）、平面控制网的布设 根据本工程的结构形式和特点，建立二级平面控制网来控制工程的整体施工。 首级控制采用建筑方格网；再根据建筑方格网加密成各单体的建筑物平面控制网，作为二级控制。两控制网等级均确定为二级。 1、城市坐标系统的引测及首级控制的测设 根据北京市城乡建设委员会和北京市城市规划管理局联合发布的城规发[1998]2 号通知规定，北京市新建、改建、扩建的永久性建筑物，统由北京市测绘院进行定桩放线。 2、建筑物定位桩测设 本工程建筑物定位桩由北京市测绘院测定，现场共测设11个点。经测量人员对建筑物定位桩的角度、距离关系进行复测，精度符合规范要求。 3、主轴线控制网测设 以建筑物定位桩为基准，测量人员使用TOPCON-601 全站仪以极坐标法测设本工程主轴线控制网。本工程主轴线控制网见下图： 在土方开挖完成，进行结构施工时，以主轴线控制网为依据，进行轴线控制加密，以满足结构施工的需要。本工程加密轴线控制网见下图： 5、平面控制网精度 平面控制网的精度技术指标应符合下表的规定： 等级测角中误差（mβ）边长相对中误差（K） 二级±121/15000 感谢您的阅读！

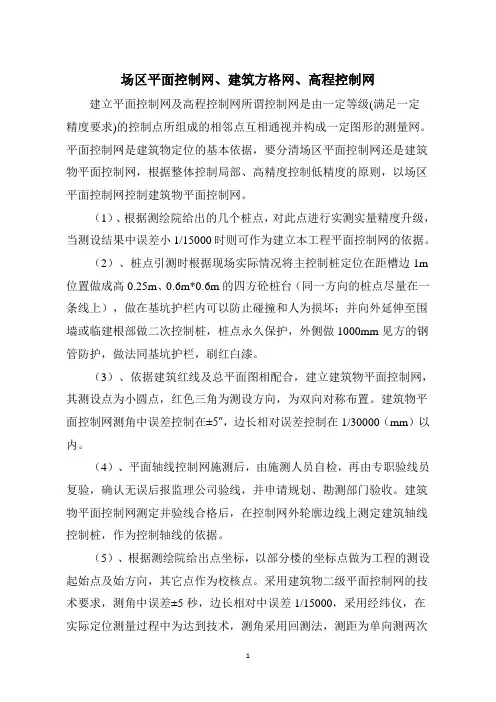

场区平面控制网、建筑方格网、高程控制网建立平面控制网及高程控制网所谓控制网是由一定等级(满足一定 精度要求)的控制点所组成的相邻点互相通视并构成一定图形的测量网。平面控制网是建筑物定位的基本依据，要分清场区平面控制网还是建筑物平面控制网，根据整体控制局部、高精度控制低精度的原则，以场区平面控制网控制建筑物平面控制网。 （1）、根据测绘院给出的几个桩点，对此点进行实测实量精度升级，当测设结果中误差小1/15000时则可作为建立本工程平面控制网的依据。（2）、桩点引测时根据现场实际情况将主控制桩定位在距槽边1m位置做成高0.25m、0.6m*0.6m的四方砼桩台（同一方向的桩点尽量在一条线上），做在基坑护栏内可以防止碰撞和人为损坏；并向外延伸至围墙或临建根部做二次控制桩，桩点永久保护，外侧做1000mm见方的钢管防护，做法同基坑护栏，刷红白漆。 （3）、依据建筑红线及总平面图相配合，建立建筑物平面控制网，其测设点为小圆点，红色三角为测设方向，为双向对称布置。建筑物平面控制网测角中误差控制在±5″，边长相对误差控制在1/30000（mm）以内。（4）、平面轴线控制网施测后，由施测人员自检，再由专职验线员复验，确认无误后报监理公司验线，并申请规划、勘测部门验收。建筑物平面控制网测定并验线合格后，在控制网外轮廓边线上测定建筑轴线控制桩，作为控制轴线的依据。 （5）、根据测绘院给出点坐标，以部分楼的坐标点做为工程的测设起始点及始方向，其它点作为校核点。采用建筑物二级平面控制网的技术要求，测角中误差±5秒，边长相对中误差1/15000，采用经纬仪，在实际定位测量过程中为达到技术，测角采用回测法，测距为单向测两次取平均值用木桩打入地面，在轴线位置钉小钉，用C20砼围护，并对其做好
