单电源运算放大器应用集锦 (一)：基础知识 我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。 在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。 1．1 电源供电和单电源供电 所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。 绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。一般是正负15V，正负12V和正负5V 也是经常使用的。输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。 单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。正电源引脚接到VCC＋，地或者VCC －引脚连接到GND。将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。有一些新的运放有两个不同的最高输出电压和最低输出电压。这种运放的数据手册中会特别分别指明Voh 和Vol 。需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。(参见1.3节) 图一 通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。另外现在运放的供电电压也可以是3V 也或者会更低。出于这个原因在单电源供电的电路中使用的运放基本上都是Rail－To－Rail 的运放，这样就消除了丢失的动态范围。需要特别指出的是输入和输出不一定都能够承受Rail－To－Rail 的电压。虽然器件被指明是轨至轨(Rail－To－Rail)的，如果运放的输出或者输入不支持轨至轨，接近输入或者接近输出电压极限的电压可能会使运放的功能退化，所以需要仔细的参考数据手册是否输入和输出是否都是轨至轨。这样才能保证系统的功能不会退化，这是设计者的义务。
运算放大器组成的电路五花八门，令人眼花瞭乱，是模拟电路中学习的重点。在分析它的工作原理时倘没有抓住核心，往往令人头大。为此本人特搜罗天下运放电路之应用，来个“庖丁解牛”，希望各位从事电路板维修的同行，看完后有所斩获。 遍观所有模拟电子技朮的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系，然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出Vo=-Rf*Vi……最后学生往往得出这样一个印象：记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！偶曾经面试过至少100个以上的大专以上学历的电子专业应聘者，结果能将我给出的运算放大器电路分析得一点不错的没有超过10个人！其它专业毕业的更是可想而知了。 今天，芯片级维修教各位战无不胜的两招，这两招在所有运放电路的教材里都写得明白，就是“虚短”和“虚断”，不过要把它运用得出神入化，就要有较深厚的功底了。 虚短和虚断的概念 由于运放的电压放大倍数很大，一般通用型运算放大器的开环电压放大倍数都在80 dB以上。而运放的输出电压是有限的，一般在 10 V～14 V。因此运放的差模输入电压不足1 mV，两输入端近似等电位，相当于“短路”。开环电压放大倍数越大，两输入端的电位越接近相等。 “虚短”是指在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。显然不能将两输入端真正短路。 由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。因此流入运放输入端的电流往往不足1uA，远小于输入端外电路的电流。故通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。显然不能将两输入端真正断路。 在分析运放电路工作原理时，首先请各位暂时忘掉什么同向放大、反向放大，什么加法器、减法器，什么差动输入……暂时忘掉那些输入输出关系的公式……这些东东只会干扰你，让你更糊涂﹔也请各位暂时不要理会输入偏置电流、共模抑制比、失调电压等电路参数，这是设计者要考虑的事情。我们理解的就是理想放大器（其实在维修中和大多数设计过程中，把实际放大器当做理想放大器来分析也不会有问题）。 好了，让我们抓过两把“板斧”------“虚短”和“虚断”，开始“庖丁解牛”了。 (原文件名:1.jpg)

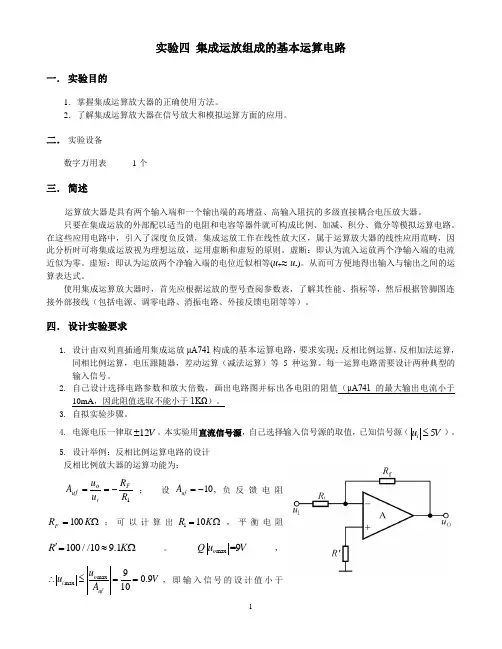

实验报告 课程名称： 电路与模拟电子技术实验 指导老师： 张冶沁 成绩：__________________ 实验名称： 基本运算电路设计 实验类型： 电路实验 同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得 一、实验目的和要求 1.掌握集成运放组成的比例、加法和积分等基本运算电路的设计。 2.掌握基本运算电路的调试方法。 3.学习集成运算放大器的实际应用。 二、实验内容和原理 1.实现反相加法运算电路 2.实现反相减法运算电路 3.用积分电路将方波转换为三角波 4.同相比例运算电路的电压传输特性（选做） 5.查看积分电路的输出轨迹（选做） 三、主要仪器设备 HY3003D-3型可调式直流稳压稳流电源 示波器、信号发生器、万用表 实验箱LM358运放模块 四、操作方法和实验步骤 1.两个信号的反相加法运算 1) 按设计的运算电路进行连接。 2) 静态测试：将输入接地，测试直流输出电压。保证零输入时电路为零输出。 3) 调出0.2V 三角波和0.5V 方波，送示波器验证。 4) V S1输入0.2V 三角波，V S2输入0.5V 方波，用示波器双踪观察输入和输出波形，确认电路功能正确。记录示波器波形（坐标对齐，注明幅值）。 2. 减法器（差分放大电路） 减法器电路，为了消除输入偏置电流以及输入共模成分的影响，要求R1=R2、RF=R3。
1) 按设计的运算电路进行连接。 2) 静态测试：输入接地，保证零输入时为零输出。 3) V S1和V S2输入正弦波（频率和幅值），用示波器观察输入和输出波形，确认电路功能正确。 4) 用示波器测量输入和输出信号幅值，记到表格中。 3.用积分电路转换方波为三角波 电路中电阻R2的接入是为了抑制由I IO、V IO所造成的积分漂移，从而稳定运放的输出零点。 在t<<τ2（τ2=R2C）的条件下，若V S为常数，则V O与t将近似成线性关系。因此，当V S为方波信号并满足T P<<τ2时（T P为方波半个周期时间），则V O将转变为三角波，且方波的周期越小，三角波的线性越好，但三角波的幅度将随之减小。 1) 连接积分电路，加入方波信号（幅度？）。 2) 选择频率，使T P <<τ2，用示波器观察输出和输入波形，记录线性情况和幅度。 3) 改变方波频率，使T P ≈τ2，观察并记录输出波形的线性情况和幅度的变化。 4) 改变方波频率，使T P >>τ2，观察并记录输出波形的线性情况和幅度的变化。 4.同相比例运算电压传输特性 同相比例运算电路同反相加法运算电路，其特点是输入电阻比较大，电阻R’的接入同样是为了消除平均偏置电流的影响，故要求R’=R1//R F。 1) 连接同相比例运算电路。 2) 静态测试：输入接地，保证零输入时为零输出。 3) 加入正弦波，用示波器观察输入和输出波形，验证电路功能。 4) 用示波器测出电压传输特性：示波器选择XY显示模式，选择适合的按钮设置。 5) 适当增大输入信号，使示波器显示整个电压传输特性曲线（即包含线性放大区和饱和区）。
运算放大器基本电路大全 运算放大器电路大全 我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。 在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。 1．1 电源供电和单电源供电 所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC －，但是有些时候它们的标识是VCC＋和GND。这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。 绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。一般是正负15V，正负12V和正负5V也是经常使用的。输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。 单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。有一些新的运放有两个不同的最高输出电压和最低输出电压。这种运放的数据手册中会特别分别指明Voh 和Vol 。需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。(参见1.3节) 图一
习题答案 5.1 在题图5.1所示的电路中，已知晶体管V 1、V 2的特性相同，V U on BE 7.0,20)(==β。求 1CQ I 、1CEQ U 、2CQ I 和2CEQ U 。 解：由图5.1可知： BQ CQ BQ )on (BE CC I I R R I U U 213 1 1+=--即 11CQ11.01.4 2.7k 20I -7V .0-V 10CQ CQ I I k +=Ω Ω ? 由上式可解得1CQ I mA 2≈ 2CQ I mA I CQ 21== 而 1CEQ U =0.98V 4.1V 0.2)(2-V 1031=?+=+-R )I I (U BQ CQ CC 2CEQ U =5V 2.5V 2-V 1042=?=-R I U CQ CC 5.2 电路如题图5.2所示，试求各支路电流值。设各晶体管701.U ,)on (BE =>>βV 。 U CC (10V) V 1 R 3 题图5.1
解：图5.2是具有基极补偿的多电流源电路。先求参考电流R I ， ()815 17 0266..I R =+?---=（mA ） 则 8.15==R I I （mA ） 9.0105 3== R I I （mA ） 5.425 4==R I I （mA ） 5.3 差放电路如题图5.3所示。设各管特性一致，V U on BE 7.0)(=。试问当R 为何值时，可满足图中所要求的电流关系？ 解： 53010 7 0643..I I C C =-==（mA ） 则 I 56V 题图 5.2 R U o 题图5.3
2702 1 476521.I I I I I I C C C C C C == ==== mA 即 2707 065.R .I C =-= （mA ） 所以 61927 07 06...R =-= （k Ω） 5.4 对称差动放大电路如题图5.1所示。已知晶体管1T 和2T 的50=β，并设 U BE (on )=0.7V,r bb ’=0,r ce =。 (1)求V 1和V 2的静态集电极电流I CQ 、U CQ 和晶体管的输入电阻r b’e 。 (2)求双端输出时的差模电压增益A ud ，差模输入电阻R id 和差模输出电阻R od 。 (3)若R L 接V 2集电极的一端改接地时，求差模电压增益A ud (单),共模电压增益A uc 和共模抑制比K CMR ,任一输入端输入的共模输入电阻R ic ,任一输出端呈现的共模输出电阻R oc 。 (4) 确定电路最大输入共模电压围。 解:(1)因为电路对称，所以 mA ...R R .U I I I B E EE EE Q C Q C 52050 21527 062270221=+?-=+?-== = + V 1 V 2 + U CC u i1 u i2R C 5.1k ΩR L U o 5.1kΩ R C 5.1k Ω R E 5.1k Ω -6V R B 2k Ω 题图5.1 R B 2k Ω + － R L /2 + 2U od /2 + U id /2 R C R B V 1 (b) + U ic R C R B V 1 (c) 2R EE + U
第7章 集成运放组成的运算电路 本章教学基本要求 本章介绍了集成运放的比例、加减、积分、微分、对数、指数和乘法等模拟运算电路及其应用电路以及集成运放在实际应用中的几个问题。表为本章的教学基本要求。 表 第7章教学内容与要求 学完本章后应能运用虚短和虚断概念分析各种运算电路，掌握比例、求和、积分电路的工作原理和输出与输入的函数关系，理解微分电路、对数运算电路、模拟乘法器的工作原理和输出与输入的函数关系，并能根据需要合理选择上述有关电路。 本章主要知识点 1. 集成运放线性应用和非线性应用的特点 由于实际集成运放与理想集成运放比较接近，因此在分析、计算应用电路时，用理想集成运放代替实际集成运放所带来的误差并不严重，在一般工程计算中是允许的。本章中凡未特别说明，均将集成运放视为理想集成运放。 集成运放的应用划分为两大类：线性应用和非线性应用。 (1) 线性应用及其特点 集成运放工作在线性区必须引入深度负反馈或是兼有正反馈而以负反馈为主，此时其输出量与净输入量成线性关系，但是整个应用电路的输出和输入也可能是非线性关系。 集成运放工作在线性区时，它的输出信号o U 和输入信号（同相输入端+U 和反相输入端-U 之差）满足式（7-1） )(od o -+-=U U A U (7-1) 在理想情况下，集成运放工作于线性区满足虚短和虚断。虚短：是指运放两个输入端之间的电压几乎等于零；虚断：是指运放两个输入端的电流几乎等于零。即 虚短：0≈-+-U U 或 +-≈U U 虚断：0≈=+-I I
(2) 非线性应用及其特点 非线性应用中集成运放工作在非线性区，电路为开环或正反馈状态，集成运放的输出量与净输入量成非线性关系)(od o +--≠U U A U 。输入端有很微小的变化量时，输出电压为正饱和电压或负饱和电压值（饱和电压接近正、负电源电压），+-=U U 为两种状态的转折点。即 当+->U U 时，OL o U U = 当+-单电源运放电路图集
单电源运放图集 前言 前段时间去福州出差，看到TI的《A Single-Supply Op-Amp Circuit Collection》这篇文章，觉得不错，就把它翻译了过来，希望能对大家有点用处。这篇文章没有介绍过多的理论知识，想要深究的话还得找其他的文章，比如象这里提到过的《Op Amps for Everyone》。我的E文不好，在这里要感谢《金山词霸》。 ^_^ 水平有限（不是客气，呵呵），如果你发现什么问题请一定指出，先谢谢大家了。 E－mail：wz_carbon@https://www.doczj.com/doc/1a13765120.html, 王桢 10月29日
介绍 我们经常看到很多非常经典的运算放大器应用图集，但是他们都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。 在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。 1． 1电源供电和单电源供电 所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC －，但是有些时候它们的标识是VCC＋和GND。这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。 绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。一般是正负15V，正负12V和正负5V也是经常使用的。输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限V om以及最大输出摆幅。 单电源供电的电路（图一中右）运放的电源脚连接到正电源和地。正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在V om之内。有一些新的运放有两个不同的最高输出电压和最低输出电压。这种运放的数据手册中会特别分别指明V oh和V ol。需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。（参见1.3节） 图一 通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。另外现在运放的供电电压也可以是3V也或者会更低。出于这个原因在单电源供电的电路中使用的运放基本上都是Rail－To－Rail的运放，这样就消除了丢失的动态范围。需要特别指出的是输入和输出不一定都能够承受Rail－To－Rail的电压。虽然器件被指明是Rail－To －Rail的，如果运放的输出或者输入不支持Rail－To－Rail，接近输入或者接近输出电压极限的电压可能会使运放的功能退化，所以需要仔细的参考数据手册是否输入和输出是否都是Rail－To－Rail。这样才能保证系统的功能不会退化，这是设计者的义务。1. 2虚地
集成运算放大器电路分析及应用（完整电子教案） 3.1 集成运算放大器认识与基本应用 在太阳能充放电保护电路中要利用集成运算放大器LM317实现电路电压检测，并通过三极管开关电路实现电路的控制。首先来看下集成运算放大器的工作原理。 【项目任务】 测试如下图所示，分别测量该电路的输出情况，并分析电压放大倍数。 R1 15kΩ R3 15kΩ R4 10kΩ V2 4 V XFG1 1 VCC 5V U1A LM358AD 3 2 4 8 1 VCC 3 5 2 4 R1 15kΩR2 15kΩ R3 15kΩ R4 10kΩ V2 4 V XFG1 1 VCC 5V U1A LM358AD 3 2 4 8 1 VCC 3 5 2 4 函数信号发生器函数信号发生器 (a)无反馈电阻(b)有反馈电阻 图3.1集成运算符放大器LM358测试电路(multisim) 【信息单】 集成运放的实物如图3.2 所示。 图3.2 集成运算放大 1.集成运放的组成及其符号 各种集成运算放大器的基本结构相似，主要都是由输入级、中间级和输出级以及偏置电路组成，如图3.3所示。输入级一般由可以抑制零点漂移的差动放大电路组成；中间级的作用是获得较大的电压放大倍数，可以由共射极电路承担；输出级要求有较强的带负载能力，一般采用射极跟随器；偏置电路的作用是为各级电路供给合理的偏置电流。

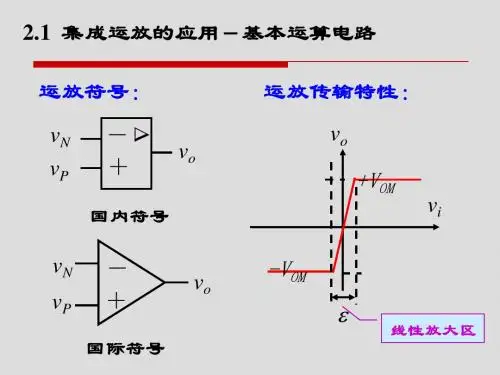

图3.3集成运算放大电路的结构组成 集成运放的图形和文字符号如图 3.4 所示。 图3.4 集成运放的图形和文字符号 其中“-”称为反相输入端，即当信号在该端进入时， 输出相位与输入相位相反； 而“+”称为同相输入端，输出相位与输入信号相位相同。 2.集成运放的基本技术指标 集成运放的基本技术指标如下。 ⑴输入失调电压 U OS 实际的集成运放难以做到差动输入级完全对称，当输入电压为零时，输出电压并不为零。规定在室温(25℃)及标准电源电压下，为了使输出电压为零，需在集成运放的两输入端额外附加补偿电压，称之为输入失调电压U OS ，U OS 越小越好，一般约为 0.5～5mV 。 ⑵开环差模电压放大倍数 A od 集成运放在开环时(无外加反馈时)，输出电压与输入差模信号的电压之比称为开环差模电压放大倍数A od 。它是决定运放运算精度的重要因素，常用分贝(dB)表示，目前最高值可达 140dB(即开环电压放大倍数达 107 )。 ⑶共模抑制比 K CMRR K CMRR 是差模电压放大倍数与共模电压放大倍数之比，即od CMRR oc A K =A ，其含义与差动放大器中所定义的 K CMRR 相同，高质量的运放 K CMRR 可达160d B 。 ⑷差模输入电阻 r id r id 是集成运放在开环时输入电压变化量与由它引起的输入电流的变化量之比，即从输入端看进去的动态电阻，一般为M Ω数量级，以场效应晶体管为输入级的r id 可达104M Ω。分析集成运放应用电路时，把集成运放看成理想运算放大器可以使分析简化。实际集成运 放绝大部分接近理想运放。对于理想运放，A od 、K CMRR 、r id 均趋于无穷大。 ⑸开环输出电阻 r o r o 是集成运放开环时从输出端向里看进去的等效电阻。其值越小，说明运放的带负载能力越强。理想集成运放r o 趋于零。 其他参数包括输入失调电流I OS 、输入偏置电流 I B 、输入失调电压温漂 d UOS /d T 和输入失调电流温漂 d IOS /d T 、最大共模输入电压 U Icmax 、最大差模输入电压 U Idmax 等，可通过器件
LM324四运放集成电路图文详解 LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。LM324的引脚排列见图2。 图 1 图 2 由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用， 价格低廉等优点，因此被广泛应用在各种电路中。下面介绍其应用实例。 1.反相交流放大器 电路见附图。此放大器可代替晶体管进行交流放大，可用于扩音机前置放大 等。电路无需调试。放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是 消振电容。 放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。负号表示输出信号与输入信号相位相反。按图中所给数值，Av=-10。此电路输入电阻为Ri。一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。Co和Ci为耦合电容。
2.同相交流放大器 见附图。同相交流放大器的特点是输入阻抗高。其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。 电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。R4的阻值范围为几千欧姆到几十千欧姆。 3.交流信号三分配放大器 此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。而对信号源的影响极小。因运放Ai 输入电阻高，运放 A1-A4 均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时 Rf=0 的情况，故各放大器电压放大倍数均为 1 ，与分立元件组成的射极跟随器作用相同 R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形有源带通滤波器许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同
第六章集成运放组成的运算电路 运算电路 例6-1例6-2例6-3例6-4例6-5例6-6例6-7例6-8例6-9 例6-10例6-11 乘法器电路 例6-12例6-13例6-14 非理想运放电路分析 例6-15 【例6-1】试用你所学过的基本电路将一个正弦波电压转换成二倍频的三角波电压。要求用方框图说明转换思路，并在各方框内分别写出电路的名 称。 【相关知识】 波形变换，各种运算电路。 【解题思路】 利用集成运放所组成的各种基本电路可以实现多种波形变换；例如，利用积分运算电路可将方波变为三角波，利用微分运算电路可将三角波 变为方波，利用乘方运算电路可将正弦波实现二倍频，利用电压比较器可将正弦波变为方波。 【解题过程】 先通过乘方运算电路实现正弦波的二倍频，再经过零比较器变为方波，最后经积分运算电路变为三角波，方框图如图（a）所示。 【其它解题方法】 先通过零比较器将正弦波变为方波，再经积分运算电路变为三角波，最后经绝对值运算电路（精密整流电路）实现二倍频，方框图如图（b）所示。
实际上，还可以有其它方案，如比较器采用滞回比较器等。 【例6-2】电路如图(a)所示。设为A理想的运算放大器，稳压管DZ的稳定电压等于5V。 （1）若输入信号的波形如图(b)所示，试画出输出电压的波形。 （2）试说明本电路中稳压管的作用。 图(a) 图(b) 【相关知识】 反相输入比例器、稳压管、运放。 【解题思路】 （1）当稳压管截止时，电路为反相比例器。 （2）当稳压管导通后，输出电压被限制在稳压管的稳定电压。 【解题过程】 （1）当时，稳压管截止，电路的电压增益 故输出电压
透解放大器 遍观所有模拟电子技朮的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系，然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出Vo=-Rf*Vi……最后学生往往得出这样一个印象：记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！偶曾经面试过至少100个以上的大专以上学历的电子专业应聘者，结果能将我给出的运算放大器电路分析得一点不错的没有超过10个人！其它专业毕业的更是可想而知了。 今天，芯片级维修教各位战无不胜的两招，这两招在所有运放电路的教材里都写得明白，就是“虚短”和“虚断”，不过要把它运用得出神入化，就要有较深厚的功底了。 虚短和虚断的概念 由于运放的电压放大倍数很大，一般通用型运算放大器的开环电压放大倍数都在80 dB以上。而运放的输出电压是有限的，一般在 10 V～14 V。因此运放的差模输入电压不足1 mV，两输入端近似等电位，相当于“短路”。开环电压放大倍数越大，两输入端的电位越接近相等。 “虚短”是指在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。显然不能将两输入端真正短路。 由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。因此流入运放输入端的电流往往不足1uA，远小于输入端外电路的电流。故通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。显然不能将两输入端真正断路。 在分析运放电路工作原理时，首先请各位暂时忘掉什么同向放大、反向放大，什么加法器、减法器，什么差动输入……暂时忘掉那些输入输出关系的公式……这些东东只会干扰你，让你更糊涂﹔也请各位暂时不要理会输入偏置电流、共模抑制比、失调电压等电路参数，这是设计者要考虑的事情。我们理解的就是理想放大器（其实在维修中和大多数设计过程中，把实际放大器当做理想放大器来分析也不会有问题）。 好了，让我们抓过两把“板斧”------“虚短”和“虚断”，开始“庖丁解牛”了。
运算放大器积分电路图 原理图1 积分运算电路的分析方法与加法电路差不多，反相积分运算电路如图1所 示。根据虚地有, 于是 由此可见，输出电压为输入电压对时间的积分，负号表明输出电压和输入电压在相位上是相反的。 当输入信号是阶跃直流电压U I时，电容将以近似恒流的方式进行充电，输出 电压与时间成线性关系。即 例：在图1的积分器的输入端加入图2中给定输入波形，画出在此输入波形作用下积分器的输出波形，电容器上的初始电压为0。积分器的参数R=10kW、C=0.1mF。 图2给出了在阶跃输入和方波输入下积分器的输出波形。画出积分器输出波形，应对应输入波形，分段绘制。例如对于图2(a)阶跃信号未来之前是一段，阶跃信号到来之后是一段。 对图2(a)，当t＜t0时，因输入为０，输出电压等于电容器上的电压，初始值为０； 当t≥t0时，u I = -U I，积分器正向积分，输出电压 要注意，当输入信号在某一个时间段等于零时，参阅图2(b)的1ms~2ms、 3ms~4ms…各段。积分器的输出是不变的，保持前一个时间段的最终数值。因为虚地的原因，当输入为零时，积分电阻 R 两端无电位差，故R中无电流，因此 C 不能放电，故输出电压保持不变。 实际应用积分电路时，由于运放的输入失调电压、输入偏置电流和失调电流的影响，会出现积分误差；此外，积分电容的漏电流也是产生积分误差的原因之一。
(a) 阶跃输入信号(b)方波输入信号 图2 积分器的输入和输出波形 实际的积分电路，应当采用失调电压、偏置电流和失调电流较小的运放，并在同相输入端接入可调平衡电阻；选用泄漏电流小的电容，如薄膜电容、聚苯乙烯电容，可以减少积分电容的漏电流产生的积分误差。
常用运算放大器电路(全集) 下面是[常用运算放大器电路(全集)]的电路图 常用OP电路类型如下: 1. Inverter Amp. 反相位放大电路: 放大倍数为Av = R2 / R1但是需考虑规格之Gain-Bandwidth数值。R3 = R4 提供1 / 2 电源偏压 C3 为电源去耦合滤波 C1, C2 输入及输出端隔直流 此时输出端信号相位与输入端相反 2. Non-inverter Amp. 同相位放大电路: 放大倍数为Av=R2 / R1 R3 = R4提供1 / 2电源偏压 C1, C2, C3 为隔直流
此时输出端信号相位与输入端相同 3. Voltage follower 缓冲放大电路: O/P输出端电位与I/P输入端电位相同 单双电源皆可工作 4. Comparator比较器电路: I/P 电压高于Ref时O/P输出端为Logic低电位 I/P 电压低于Ref时O/P输出端为Logic高电位 R2 = 100 * R1 用以消除Hysteresis状态, 即为强化O/P输出端, Logic高低电位差距，以提高比较器的灵敏度. (R1=10 K, R2=1 M) 单双电源皆可工作 5. Square-wave oscillator 方块波震荡电路: R2 = R3 = R4 = 100 K R1 = 100 K, C1 = 0.01 uF
Freq = 1 /（2π* R1 * C1） 6. Pulse generator脉波产生器电路: R2 = R3 = R4 = 100 K R1 = 30 K, C1 = 0.01 uF, R5 = 150 K O/P输出端On Cycle = 1 /（2π* R5 * C1） O/P输出端Off Cycle =1 /（2π* R1 * C1） 7. Active low-pass filter 主动低通滤波器电路: R1 = R2 = 16 K R3 = R4 = 100 K C1 = C2 = 0.01 uF 放大倍数Av = R4 / (R3+R4) Freq = 1 KHz 8. Active band-pass filter 主动带通滤波器电路:
目录 摘要 (2) 第一章引言 (3) 第二章基础知识介绍 (4) 2.1 集成电路简介 (4) 2.2 CMOS运算放大器 (4) 2.2.1理想运放的模型 (4) 2.2.2非理想运算放大器 (5) 2.2.3运放的性能指标 (5) 2.3 CMOS运算放大器的常见结构 (6) 2.3.1单级运算放大器 (6) 2.3.2简单差分放大器 (6) 2.3.3折叠式共源共栅(Folded-cascode)放大器 (7) 2.4版图的相关知识 (8) 2.4.1版图介绍 (8) 2.4.2硅栅CMOS工艺版图和工艺的关系 (8) 2.4.3 Tanner介绍 (9) 第三章电路设计 (10) 3.1总体方案 (10) 3.2各级电路设计 (10) 3.2.1第三级电路设计 (10) 3.2.2第二级电路设计 (11) 3.2.3第一级电路设计 (12) 3.2.4三级运放整体电路图及仿真结果分析 (14) 第四章版图设计 (15) 4.1版图设计的流程 (15) 4.1.1参照所设计的电路图的宽长比，画出各MOS管 (15) 4.1.2 布局 (17) 4.1.3画保护环 (17) 4.1.4画电容 (17) 4.1.5画压焊点 (18) 4.2 整个版图 (19) 第五章 T-Spice仿真 (21) 5.1提取T-Spice文件 (21) 5.2用T-Spice仿真 (24) 5.3仿真结果分析 (26) 第六章总结 (27) 参考文献 (28)
摘要 本次专业综合课程设计的主要内容是设计一个CMOS三级运算跨导放大器，该放大器可根据不同的使用要求，通过开关的开和闭，选择单级、两级、三级组成放大器，以获得不同的增益和带宽。用ORCAD画电路图，设计、计算宽长比，仿真，达到要求的技术指标，逐级进行设计仿真。然后用L-Edit软件根据设计的宽长比画版图，最后通过T-Spice仿真，得到达到性能指标的仿真结果。 设计的主要结果归纳如下： （1）运算放大器的基本工作原理 （2）电路分析 （3）设计宽长比 （4）画版图 （5）仿真 （6）结果分析 关键词：CMOS运算跨导放大器；差分运放；宽长比；版图设计；T-Spice仿真
实验报告姓名：学号： 日期：成绩： 一、实验目的 1、研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。 2、了解运算放大器在实际应用时应考虑的一些问题。 二、实验原理 集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。 理想运算放大器特性 在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放。 =∞ 开环电压增益A ud =∞ 输入阻抗r i 输出阻抗r =0 o =∞ 带宽 f BW
失调与漂移均为零等。 理想运放在线性应用时的两个重要特性： （1）输出电压U O 与输入电压之间满足关系式 U O ＝A ud （U +－U －） 由于A ud =∞，而U O 为有限值，因此，U +－U －≈0。即U +≈U －，称为“虚短”。 （2）由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”。这说明运放对其前级吸取电流极小。 上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。 基本运算电路 1) 反相比例运算电路 电路如图6－1所示。对于理想运放， 该电路的输出电压与输入电压之间的关系为 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。 图6－1 反相比例运算电路 图6－2 反相加法运算电路 2) 反相加法电路 电路如图6－2所示，输出电压与输入电压之间的关系为 )U R R U R R ( U i22 F i11F O +-= R 3＝R 1 // R 2 // R F 3) 同相比例运算电路 图6－3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为 i 1 F O )U R R (1U + = R 2＝R 1 // R F 当R 1→∞时，U O ＝U i ，即得到如图6－3(b)所示的电压跟随器。图中R 2＝R F ， i 1 F O U R R U - =
运算放大器应用电路的设计与制作 (一） 运算放大器 1.原理 运算放大器是目前应用最广泛的一种器件,当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。 运算放大器一般由4个部分组成，偏置电路，输入级，中间级，输出级。 图1运算放大器的特性曲线 图2运算放大器输入输出端图示 图1是运算放大器的特性曲线，一般用到的只是曲线中的线性部分。如图2所示。U -对应的端子为“-”，当输入U -单独加于该端子时，输出电压与输入电压U -反相，故称它为反相输入端。U +对应的端子为“＋”，当输入U +单独由该端加入时，输出电压与U +同相，故称它为同相输入端。 输出：U 0= A(U +-U -) ； A 称为运算放大器的开环增益（开环电压放大倍数）。 在实际运用经常将运放理想化，这是由于一般说来，运放的输入电阻很大，开环增益也很大，输出电阻很小，可以将之视为理想化的，这样就能得到:开环电压增益A ud =∞；输入阻抗r i =∞；输出阻抗r o =0；带宽f BW =∞；失调与漂移均为零等理想化参数。 2.理想运放在线性应用时的两个重要特性 输出电压U O 与输入电压之间满足关系式：U O ＝A ud （U +－U －）,由于A ud =∞，而U O 为有限值，因此，U +－U －≈0。即U +≈U －，称为“虚短”。

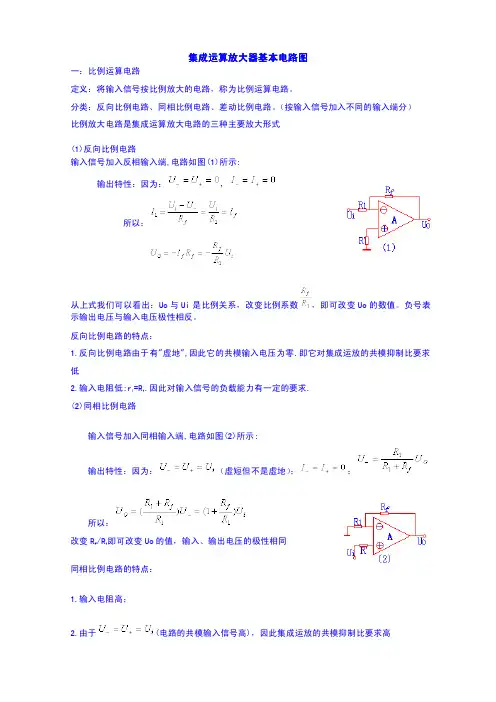

由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”,这说明运放对其前级吸取电流极小。 上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。 3. 运算放大器的应用 (1)比例电路 所谓的比例电路就是将输入信号按比例放大的电路，比例电路又分为反向比例电路、同相比例电路、差动比例电路。 (a) 反向比例电路 反向比例电路如图3所示，输入信号加入反相输入端: 图3反向比例电路电路图 对于理想运放，该电路的输出电压与输入电压之间的关系为： 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻 R ’＝R 1 // R F 。 输出电压U 0与输入电压U i 称比例关系，方向相反，改变比例系数，即改变两个电阻的阻值就可以改变输出电压的值。反向比例电路对于输入信号的负载能力有一定的要求。 (b) 同向比例电路 同向比例电路如图4所示，跟反向比例电路本质上差不多，除了同向接地的一段是反向输入端: i 1 f O U R R U - =
模拟电子技术科技小论文 简析集成运算放大器的发展及典型精典 应用电路 姓名： 学院：电子工程学院 专业：电子信息工程 班级：2016级5班 指导老师：
一、集成运算放大器的发展历史及现状 1934年的某天，哈里·布莱克（Harry·Black）搭渡从他家所在的纽约到贝尔实验室所在的新泽西去上班。渡船舒缓了他那紧张的神经，使得他可以做一些概念性的思考。哈里有个难题要解决：当电话线延伸得很长时，信号需要放大。但放大器是如此的不可靠，使得服务质量受到严重制约。首先，初始增益误差很大，但这个问题很快就通过使用一个调节器解决了。第二，即使放大器在出厂时调节好了，但是在现场应用的时候，增益的大范围漂移使得音量太低或者输入的语音失真。 为了制造一个稳定的放大器，很多的方法都尝试过了，但是变化的温度和极差的电话线供电状况所导致的增益漂移，一直难以克服。被动元件比主动元件有更好的漂移特性，如果放大器的增益取决于被动元件的话，问题不就解决了吗？在这次搭渡途中，哈里构思了这样一个新奇的解决方法，并记录了下来。 这个方法首先需要制造一个增益比实际应用所需增益要大的放大器，然后将部分的输出信号反馈到输入端，使得电路（包括放大器和反馈元件）增益取决于反馈回路而不是放大器本身。这样，电路增益也就取决于被动的反馈元件而不是主动的放大器，这叫做负反馈，是现代运算放大器的工作原理。哈里在渡船上记录了史上第一个有意设计的反馈电路，但是我们可以肯定在这之前，有人曾无意构建过反馈电路，只不过忽视了它的效果而已。起初，管理层和放大器设计者有很大的抱怨：“设计一个30-KHz增益带宽积（GBW）的放大器已经够难的了，现在这个傻瓜想要我们设计成3-MHz的增益带宽积，但他却只是用来搭建一个30-KHz增益带宽积的电路！”然而，时间证明哈里是对的。但是哈里没有深入探讨这带来的一个次要问题——振荡。当使用大开环增益的放大器来构建闭环电路时，有时会振荡。直至40年代人们才弄懂了个中原因，但是要解决这个问题需要经过冗长繁琐的计算，多年过去了也没有人能想出简单易懂的方法来。 1945年，H.W.Bode提出了图形化方式分析反馈系统稳定性的方法。此前反馈的分析是通过乘除法来完成的，传函的计算十分费时费力，需要知道的是，直至70年代前工程师是没有计算器和计算机的。波特使用了对数的方法将复杂的数学计算转变成简单直观的图形分析，虽然设计反馈系统仍然很复杂，但不再是只被“暗室”里的少数电子工程师所掌握的“艺术”了。任何电子工程师都可以使用波特图去寻找反馈电路的稳定性，反馈的应用也得以迅速增长。 世界上第一台计算机是模拟计算机！它使用预先编排的方程和输入数据来计算输出，因为这种“编程”是硬件连线的——搭建一系列的电路，这种局限性最
