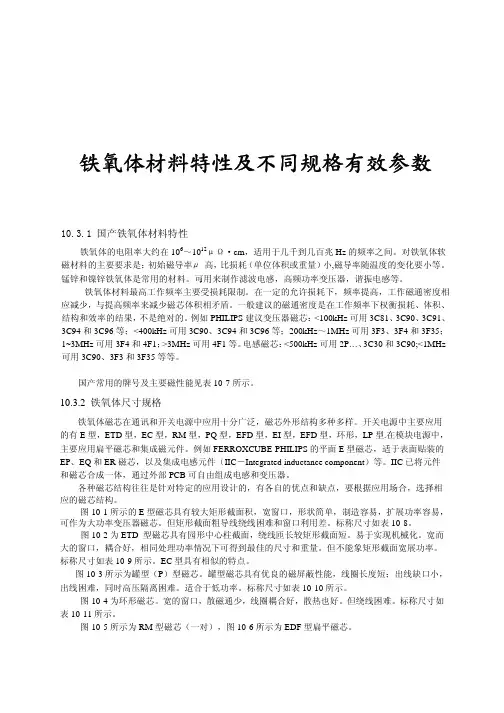

铁氧体又称氧化物磁性材料,它是由铁和其它金属元素组成的复合氧化物。铁氧体采用陶瓷工艺,经高温烧结而制成各种形状的零件。实际上,所有在金属磁性材料中出现的磁现象,在铁氧体中也能观察到,但是有两个基本不同点:一是铁氧体的饱和磁化强度远远低于金属磁性材料,通常为金属材料的一半到五分之一;二是铁氧体的电阻率比金属磁高一百万倍以上。由于这种区别,对于低频(1000 赫兹以下)高功率的磁心一般采用金属磁性材料,用于较高频率(1000 赫兹以上)磁心采用铁氧体材料。按照铁氧体的特性和用途,可把铁氧体分为永磁、软磁、矩磁、旋磁和压磁等五类;如果按照铁氧体的晶格类型来分,最重要的有尖晶石型、石榴石型和磁铅石型等三大类。高频变压器和电器中主要使用软磁铁氧体材料,因此下面主要叙述软磁铁氧体材料的分类及特性。大多数软磁铁氧体属尖晶石结构,一般化学表示式为MeFe 2O 4,这里 Me 表示二价金属元素,如:Mn、Ni、Mg、Cu、Zn等。软磁铁氧体材料是各种铁氧体材料中产量最多,用途最广泛的一种。这类材料的主要特点是起始磁导率高和矫顽力低,即容易磁化也极易退磁,其磁滞回线呈细而长形状。软磁铁氧体材料可按化学成分、磁性能、应用来进行分类。若按化学成分来分类,则主要可分为 MnZn 系、NiZn系和 MgZn 系三大类。MnZn 系铁氧体具有高的起始磁导率,较高的饱和磁感应强度,在无线电中频或低频范围有低的损耗,它是,1兆赫兹以下频段范围磁性能最优良的铁氧体材料。常用的MnZn 系铁氧体,其起始磁导率μi=400~20000,饱和磁感应强度 BS=400~530mT。MnZn 系铁氧体广泛制作开关电源变压器、回扫变压器、宽带变压器、脉冲变压器、抗电磁波干扰滤波电感器及扼流圈等,是软磁铁氧体中产量最大的一种材料(按重量计约占 60%)。NiZn 系铁氧体使用频率 100kHz~100MHz,最高可使用到300MHz。这类材料磁导率较低,电阻率很高,一般为 105~107Ωcm。因此,高频涡流损耗小,是 1MHz 以上高频段磁性能最优良有材料。常用的 NiZn 系材料,磁导率μi=5~1500,广泛用于制作各种高频固定电感器,可调电感器,谐振回路线圈,线性调节线圈抗电磁波干扰线圈等。附加少量 CuO 的 NiCuZn 系材料,最近在表面安装片式电感器中得到广泛应用。NiZn 系材料制成的各类小型磁心产量很大(按数量计),但按重量计的约占软磁铁氧体材料的 10% 左右。MgZn 系铁氧体材料中附加小量 MnO 后制成 MgMnZn系材料,电阻率较高,广泛用于制作各种显象管或显示的偏转线圈磁心,数量很大,产量约占软磁铁氧体材料的30%(按重量计)左右。MgZn 系铁氧体在某些高频电感线圈及天线线圈中也得到应用。

若按磁性所分类,软磁铁氧体材料可分类:

(1) 高磁导率材料。这类材料初始磁导率通常大于4000,国内批量生产的最高磁导率为10000~12000,国外批量生产的最高磁导率可达 15000~20000,主要制作宽频带变压器、脉冲变压器、以及抗噪声滤波电感器等(见附录附表一)。

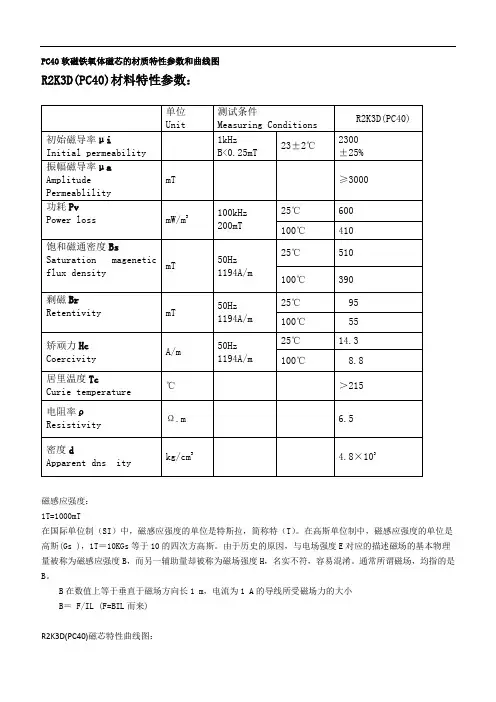

(2) 功率铁氧体材料,这类材料主要特征是饱和磁感应强度 Bs 高,大磁场下功率损耗低,因此适合制作较大磁场下运行的开关电源变压器,回扫变压器,扼流圈等。功率铁氧体按使用频率又可细分为几个小类,如回扫变压器材料,日本 TDK 公司有 HV22、HV38、HV45 材料,国内牌号则有 JV2、JV2A、JV4 材料等。又如开关电源变压器适用的材料,日本 TDK 公司有 PC30、PC40、PC44、PC50 材料,分别适用频率为 100kHz、300kHz、500~1000kHz,国内生产的相应材料牌号有 JP2、JP3、JP4、JP5 等,其磁特性详见附录附表二及附表三。

(3) 高频铁氧体材料。其主要特征是磁导率低,高频损耗小,可适用于几兆赫兹到几百兆赫兹的高频,特高频范围,若按磁导率大小可细分的材料系列品种有数十种,但大致可已分为高 Q 材料和低温度系数材料两小类。另外,为适应片式电感器使用的低烧结温度铁氧体材料也将逐渐形成系列。部分品种的高频氧体材料磁特性可见(附表四)。这类材料主要用于制作高频变压器及固定或可调电感器。

(4) 高电阻率材料。电阻率通常高达 107~109Ωcm,主要适于制作显象管或显示管用偏转线圈磁心,可避免线圈直接绕制在磁心上而发生短路现象。如日本 TDK 公司的H4M、H4H 材料,国内则有 R3.5H、R5H 材料等。随着扫描频率提高,今后可能使用 NiZn 系或 MnZn 系材料,如日本 TDK 公司已开发生产的 DA6、DA2 材料等。其磁特性见附录附表五。此外,还有甚高频软磁铁氧体材料(六角晶系高频铁氧体),适用频率为 100~1000MH2;高密度铁氧体材料,有热压类及单晶铁氧体材料两种,用于制作记录磁头;高频大功率材料,NiZn 系材料,适用于发射机终端耦合变压器等。

最近正式发布如国际电工委员会推荐标准IEC1332-1995“软磁铁氧体材料分类”(已转化为电子工业标准 SJ/T 1766-1997),将软磁铁氧体按应用情况分为三大类:主要在开磁路中使用的 OP 类材料,主要在闭合磁路中低磁通密度下应用的 CL 类料,以及主要在闭

合磁路中高磁通密度下使用的 PW 类材料。每个大类又通过基本技术参数分成若干小类。如开磁路 OP 类材料,按起始磁导率大小分成九个小类(磁导率从小于 20 到1500);又如闭磁路的 CL 类材料,也按起始磁导率大小分为 12 个小类(μ从小于 100 到 16000);而高磁通密度下使用的 PW 类材料,则按使用频率细分为 5 小类(工作频率从 15kHz~3000kHz)。每类材料磁性能参数详见附表 6-1,6-2,6-3。
