29.1投影（第一课时）
【学习目标】
（一）知识技能：1、了解投影的有关概念，能根据光线的方向辨认物体的投影。
2、了解平行投影和中心投影的区别。
3、了解物体正投影的含义，能根据正投影的性质画出简单平面图形的正投影。
（二）数学思考：在探究物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关系，发展学生的空间观念。 （三）解决问题：通过对物体投影的学习，使学生学会关注生活中有关投影的数学问题，提高
数学的应用意识。
（四）情感态度：通过学习，培养学生积极主动参与数学活动的意识，增强学好数学的信心。
【学习重点】
了解正投影的含义，能根据正投影的性质画出简单平面图形的正投影。
【学习难点】
归纳正投影的性质，正确画出简单平面图形的正投影。
【学习准备】手电筒、三角尺、作图工具等。
【学习过程】
【情境引入】
活动1
设问：你注意观察过周围物体在日光或灯光下的影子吗？影子与物体有着怎样的联系呢？教师
展示实物及图片，学生观察、思考，感知物体与投影之间的关系。
学生讨论、发表观点；教师归纳。
总结出投影、投影线、投影面的概念。
总结：一般地，用光线照射物体，在 上，得到的
叫做物体的投影，
叫做投影线，投影所在的 叫做投影面。
【自主探究】
活动2
教师给学生展示一组阳光下的投影图片，设问：下列投影中，投影线、投影面分别是什么？这
些投影线有何共同特征？学生观察、思考、归纳，教师指导。
归纳总结：由 形成的投影叫做平行投影。
试举出平行投影在生活中的应用实例。。
活动3
出示一组灯光下的投影，学生观察投影线、投影面分别是什么？这些投影线有何共同特征？学生分析、回答。
归纳总结：由发出的光线形成的投影叫做中心投影。
试举出中心投影在生活中的应用实例。。
活动4
出示教材101页练习：将物体与它们的投影用线连接起来。
【合作探究】
活动5：
问题1
联系：。
区别：。
问题2
图中三角板的投影各是什么投影？它们的投影线与投影面的位置关系有什么区别？学生观察、思考、互相交流。
联系：图中的投影都是投影。区别：
总结出正投影的概念：。
【巩固练习】
1．物体在光线照射下，在地面或墙壁上留下的影子叫做它的_________．
2．手电筒、路灯的光线可以看成是从_________发出的，它们所形成的投影是_________投
影，而太阳光线所形成的投影是_________投影．
3．将一个三角形放在太阳光下，它所形成的投影的形状是__________________．
二、选择题
4．小明从正面观察下图所示的两个物体，看到的是( )
5．物体的影子在正北方，则太阳在物体的( )
A．正北B．正南C．正西D．正东
6．小明在操场上练习双杠时，发现两横杠在地上的影子( )
A．相交B．平行C．垂直D．无法确定
7．一只小狗在平面镜前欣赏自己(如图所示)，它所看到的全身像是( )
8．确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．
二、选择题
10．晚上，人在马路上走过一盏路灯的过程中，其影子长度的变化情况是( )
A．先变短后变长 B．先变长后变短C．逐渐变短D．逐渐变长
11．下面是一天中四个不同时刻两个建筑物的影子：将它们按时间先后顺序进行排列，正
确的是( )
A．③④②①B．②④③①C．③④①②D．③①②④
12．如图是圆桌正上方的灯泡(看作一个点)发出的光线照射桌面后，在地面上形成阴影(圆
形)的示意图．已知桌面的直径是1.2m，桌面距离地面1m，若灯泡距离地面3m，则地
面上阴影部分的面积是( )
A．0.36πm2B．0.81πm2
C．2πm2D．3.24πm2
【总结提高】
（一）师生小结
你的收获（）
你的不足（）
29.1投影（第二课时）
【学习目标】
（一）知识技能：
1、进一步了解投影的有关概念。
2、能根据正投影的性质画出简单平面图形的正投影。
（二）数学思考：在探究物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关
系，发展学生的空间观念。
（三）解决问题：通过对物体投影的学习，使学生学会关注生活中有关投影的数学问题，提高
数学的应用意识。
（四）情感态度：通过学习，培养学生积极主动参与数学活动的意识，增强学好数学的信心。
【学习重点】
能根据正投影的性质画出简单平面图形的正投影。
【学习难点】
归纳正投影的性质，正确画出简单平面图形的正投影。
【学习准备】手电筒、三角尺、作图工具等。
【学习过程】
【知识回顾】
正投影的概念：投影线 于投影面产生的投影叫正投影。
【自主探究】
活动1 出示探究1 如图29.1—7中，把一根直的细铁丝（记为线段AB ）放在三个不同位置： （1） 铁丝平行于投影面； （2） 铁丝倾斜于投影面： （3） 铁丝垂直于投影面（铁丝不一定要与投影面有公共点）。 三种情形下铁丝的正投影各是什么形状？
通过观察、讨论可知： （1）当线段AB 平行于投影面P 时，它的正投影是线段A 1B 1,线段与它的投影的大小关系为AB A 1B 1； （2）当线段AB 倾斜于投影面P 时，它的正投影是线段A 2B 2,线段与它的投影的大小关系为AB A 2B 2； （3）当线段AB 垂直于投影面P 时，它的正投影是 。 设计意图：用细铁丝表示一条线段，通过实验观察，分析它的正投影简单直观，易于发现结论。 活动2 如图，把一块正方形硬纸板P （记为正方形ABCD ）放在三个不同位置： (1) 纸板平行于投影面； (2) 纸板倾斜于投影面；
(3)
纸板垂直于投影面。 三种情形下纸板的正投影各是什么形状？
通过观察、讨论可知： (1)当纸板P 平行于投影面时，P 的正投影与纸板P 的 一样; (2)当纸板P 倾斜于投影面时，P 的正投影与纸板P 的 ;
(3)当纸板P 垂直于投影面时，P 的正投影成为 。
归纳总结：通过活动1、活动2你发现了什么？
正投影的性质：。
活动3
按照图中所示的投影方向，画出矩形和三角形的正投影。
活动4
出示例题：例画出如图摆放的正方体在投影面P上的正投影。
（1）正方体的一个面ABCD平行于投影面P；
（2）正方体的一个面ABCD倾斜于投影面P,上底面ADEF垂直于投影面P，并且上底面的对角线AE垂直于投影面P.
【巩固练习】
1、小明在操场上练习双杠时，在练习的过程中他发现在地上双杠的两横杠的影子（）
A. 相交
B. 平行
C. 垂直
D. 无法确定
2、球的正投影是( )
(A)圆面．(B)椭圆面．(C)点． (D)圆环.
3、正方形在太阳光的投影下得到的几何图形一定是( )
(A)正方形． (B)平行四边形或一条线段． (C)矩形．(D)菱形．
4、如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是( )
5、将一个三角形放在太阳光下，它所形成的投影是；
6、在同一时刻，身高1.6m的小强的影长是1.2m，旗杆的影长是15m，则旗杆高为（）
A、16m
B、18m
C、20m
D、22m
7、地面上直立一根标杆AB如图，杆长为2cm。
①当阳光垂直照射地面时，标杆在地面上的投影是什么图形？
②当阳光与地面的倾斜角为60°时，标杆在地面上的投影是什么图形？并画出投影示意图；
【总结提高】
（一）师生小结
你的收获（）
你的不足（）
【布置作业】
作业：教科书105页练习题
教科书106页第4题、第5题。

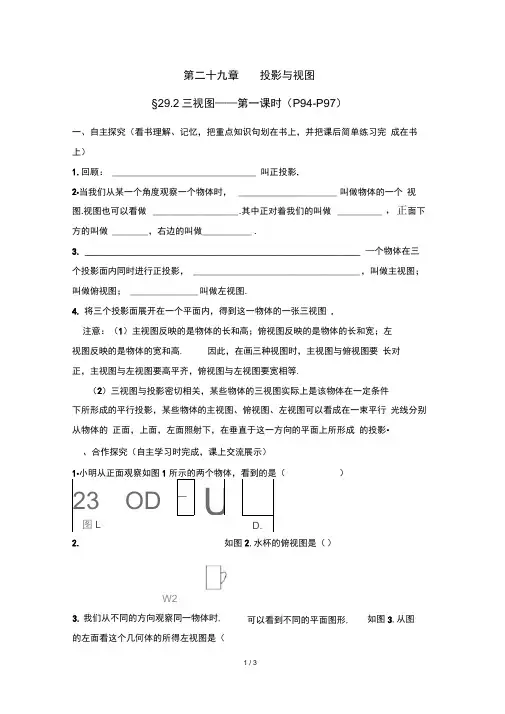

29.2三视图（第一课时）
【学习目标】
（一）知识技能：
1.会从投影角度理解视图的概念。
2.会画简单几何体的三视图。
（二）数学思考：通过具体活动，积累观察，想象物体投影的经验。
（三）解决问题：会画实际生活中简单物体的三视图。
（四）情感态度：
1.培养学生自主学习与合作学习相结合的学习方式，使学生体会从生活中发现数学。
2.在应用数学解决生活中问题的过程中，品尝成功的喜悦，激发学生应用数学的热情。
【学习重点】
1.从投影的角度加深对三视图概念的理解。
2.会画简单几何体的三视图。
【学习难点】
1.对三视图概念理解的升华。
2. 正确画出三棱柱的三视图和小零件的三视图。
【学习过程】 【情境引入】 活动一
如图，直三棱柱的侧棱与水平投影面垂直。请与同伴一起探讨下面的问题：
（1） 以水平投影面为投影面，在正投影下，这个直棱柱的三条侧棱的投影是什么图形？ （2） 画出直三棱柱在水平投影面的正投影，得到的投影是什么图形？它与直三棱柱的底面有
什么关系？
（3）这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？
【自主探究】
活动二
学生观察思考：（1）三个视图位置上的关系。 （2）三个视图除了位置上的关系，在大小尺寸上，彼此
之间又存在什么关系？ 小结：
1.三视图位置有规定，主视图要在
，俯视图应在 ， 左视图要在 。
2.三视图中各视图的大小也有关系。主视图与俯视图表示同一物体的 ，主视图与左视图
表示同一物体的，左视图与俯视图表示同一物体的
。因此三视图的大小是
互相联系的。画三视图时，三个视图要放在正确的位置，并且使主视图与俯视图的，
主视图与左视图的，左视图与俯视图的。
活动三
例1 画出下图2所示的一些基本几何体的三视图.
题后小结:
画这些基本几何体的三视图时，要注意从个方面观察它们.具体画法为:
1.确定视图的位置，画出视图;
2.在视图正下方画出视图，注意与主视图“”。
3.在视图正右方画出视图.注意与主视图“”，与俯视图
“”.
【巩固练习】
1.画出图中的几何体的三视图。
题后小结：
画三视图时，看得见的轮廓线通常画成_______，看不见的部分通常画成_______。
2、你能画出下图中几何体的三视图吗？
【总结提高】
（一）师生小结
你的收获（ ） 你的不足（ ） （二）方法汇总
画基本几何体的三视图时，要注意从 个方面观察它们.具体画法为: 1.确定
视图的位置，画出 视图;
2.在 视图正下方画出 视图，注意与主视图“ ”。
3.在 视图正右方画出 视图.注意与主视图“ ”，与俯视图“ ”.
4.看得见的轮廓线通常画成_______，看不见的部分通常画成_______。
【布置作业】
作业：教科书116页习题29.2复习巩固1、2、3题。
29.2三视图（第二课时）
【学习目标】
（一）知识技能：
会画简单几何体的三视图。
（二）数学思考：通过具体活动，积累观察，体会立体图形的三视图与立体图形的密切关系。 （三）解决问题：会画实际生活中简单物体的三视图。 （四）情感态度：
1.培养学生自主学习与合作学习相结合的学习方式，使学生体会从生活中发现数学。
2.在应用数学解决生活中问题的过程中，品尝成功的喜悦，激发学生应用数学的热情。
【学习重点】
会画简单几何体的三视图。
【学习难点】
1.对三视图概念理解的升华。
2.正确画出实际生活中物体的三视图。 【学习过程】 【知识回顾】 活动一
1．圆柱对应的主视图是（ ）。
（A ） （B ） （C ） （D ）
2.主视图、左视图、俯视图都是圆的几何体是（ ）。 （A ）圆锥（B ）圆柱 （C ）球 （D ）空心圆柱
3.画出下列几何体的三视图
题后小结：画一个立体图形的三视图时要注意什么？
【自主探究】
活动二 出示例2
画出如图所示的支架(一种小零件)的三视图. 支架的两个台阶的高度和宽度都是同一长度。题后小结：
画组合体的三视图时，构成组合体的各个部分的视图也要注
意
“
，，
。”
出示例3
例3下图是一根钢管的直观图，画出它的三视图
温馨提示：钢管有内外壁，从一定角度看它时，看不见内壁.为全面地反映立体图形的形状，画
图时规定：看得见部分的轮廓线画成实线，因被其他那分遮挡而看不见部分的轮廓线画成虚线.
题后小结：画钢管的主视图与俯视图时，分别是从两个方向观察钢管后画出来的，这时只能见
到钢管，见不到，所以画为虚线。图中虚线与相邻实线的距离即钢
管，它等于左视图中两圆。
【巩固练习】
1.画出下列几何体的三视图
2.画出下列几何体的三视图。
3．一个透明的玻璃正方体内镶嵌了一条铁丝(如图所示的粗线)，请画出该正方体的三视图。
【拔高训练】
1． 如图，粗线表示嵌在玻璃正方体内的一根铁丝，请画出该正方体的三视图。
） （二）方法汇总
画组合体的三视图时，构成组合体的各个部分的视图也要注意“
， ，
。”
【布置作业】
作业：教科书154页习题8、9
29．2三视图（第三课时）
【学习内容】教材P112-113
【学习目标】
1、学会根据物体的三视图描述出几何体的基本形状或实物原型。
2、经历探索简单的几何体的三视图的还原，进一步发展空间想象能力。
【学习重点】根据三视图描述基本几何体和实物原型。
【学习难点】根据三视图想象基本几何体实物原型。
【学习过程】
【复习引入】
前面我们讨论了由立体图形（实物）画出三视图，那么由三视图能否也想象出立体图形（实
物）呢？
【合作探究】
1.完成课本例4：根据下面的三视图说出立体图形的名称.
分析:由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、
上面和左侧面，然后再综合起来考虑整体图形.
(1)从三个方向看立体图形，图象都是矩形，可以想象出:整体是，如图(1)所示;
(2)从正面、侧面看立体图形，图象都是等腰三角形;从上面看，图象是圆;可以想象出:整体
是，如图(2)所示.
2.完成课本例5根据物体的三视图，如下图（1），描述物体的形状.
分析.由主视图可知，物体正面是正五边形，由俯视图可知，由上向下看物体是矩形的，且有一条棱(中间的实线)可见到。两条棱(虚线)被遮挡，由左视图知,物体的侧面是矩形的.且有一条
棱〔中间的实线)可见到,
综合各视图可知，物体是形状的，如上图（2）所示.
3.画出符合下列三视图的小立方块构成的几何体。
分析：首先应由三种视图从三个方向确定分别有几层，每层有几个，每个小正方体的具体位置
在哪儿？画出之后再看一是否和所给三视图保持一致
【自主探究】
完成课本121页练习
【归纳总结】
1、一个视图不能确定物体的空间形状，根据三视图要描述几何体或实物原型时，必须将各视图
对照起来看.
2、一个摆好的几何体的视图是唯一的，但从视图反过来考虑几何体时，它有多种可能性。例如：
正方体的主视图是正方形，但主视图是正方形的几何体有直三棱柱、长方体、圆柱等.
3、对于较复杂的物体，由三视图想象出物体的原型，应搞清三个视图之间的前后、左右、上下
的对应关系.
【布置作业】
教材习题29.2 必做题: 4，5

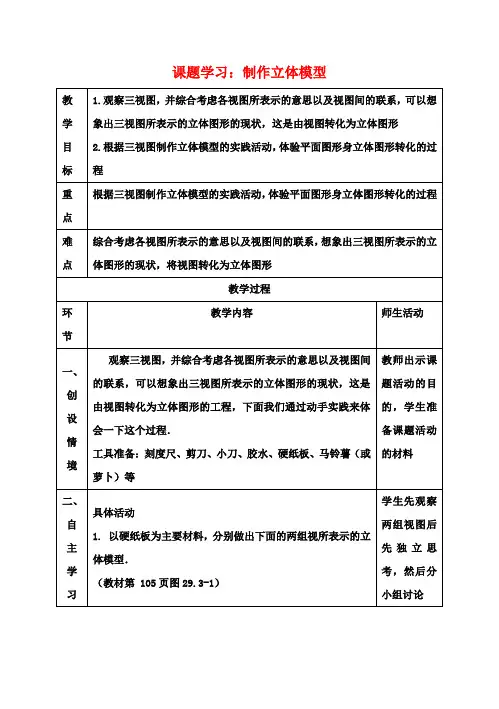

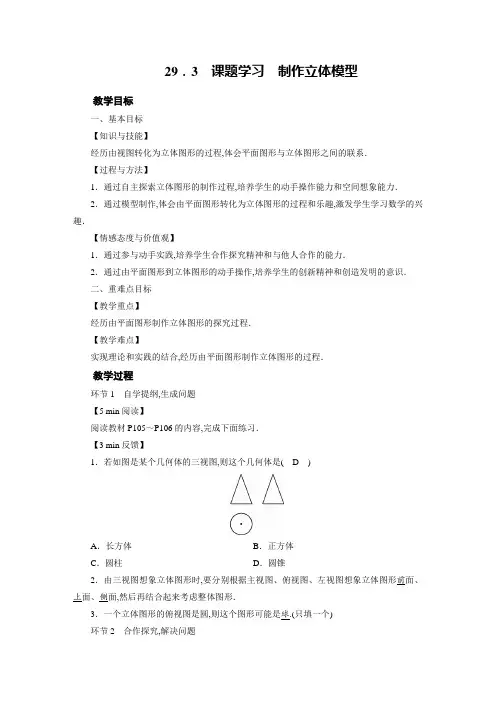

29．2三视图（第四课时）
【学习内容】教材P114-115
【学习目标】
1、学会根据物体的三视图描述出几何体的基本形状或实物原型。
2、经历探索简单的几何体的三视图的还原，进一步发展空间想象能力。
3、了解将三视图转换成立体图形在生产中的作用，使学生体会到所学知识有重要的实用价值。
【学习重点】根据三视图描述基本几何体和实物原型及三视图在生产中的作用。
【学习难点】根据三视图想象基本几何体实物原型。
【学习过程】
【问题情境】让学生欣赏事先准备好的机械制图中三视图与对应的立体图片，借助图片信息，
让学生体会本章知识的价值。并借此可以讲述一下现在一些中专、中技甚至大学开设的模具和
机械制图专业的课程都需要这方面的知识，激发学生学习兴趣，导入本课。
【自主探究】根据下列几何体三视图，画出它们的表面展开图：
（1
解：（1）该物体是：（2）该物体是：
画出它的展开图是：画出它的展开图是：

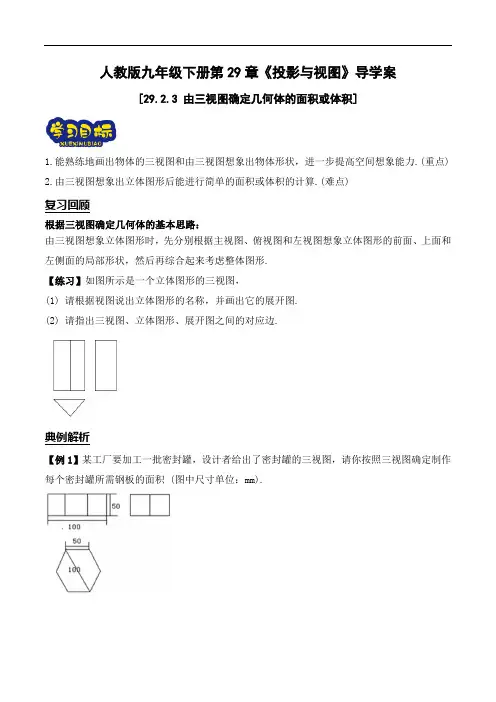

【合作探究】例6某工厂要加工一批密封罐，设计者给出了密封罐的三视图，请你按照三视图
确定制作每个密封罐所需钢板的面积。
问题：要想救出每个密封罐所需钢板的面积，应先解决
哪些问题？
小组讨论
结论：1、应先由三视图想象出物体的；
2、画出物体的;
解：该物体是：
画出它的展开图是：
它的表面积是：
变式训练：如图，上下底面为全等的正六边形的礼盒，其主视图与左视图均由矩形构成，主视
图中大矩形的边长如图所示，左视图中包含两个全等的矩形。如果用彩色胶带如图包扎礼盒，
所需胶带长度至少为（）
A、120cm
B、395.24cm
C、431.76cm
D、480cm
【归纳总结】物体的形状、物体的三视图、物体的展开图三者相互联系、相互转化，我们可以
由三构造几何原型，进而画出它的展开图，还可求表面积和体积等。
【学以致用】
1、在一仓库里堆放着若干相同的正方体货箱，仓库管理员将这堆货箱的三视图画了出来。如图
所示，则这堆正方体货箱共有箱。
2、如图是一个由若干个棱长相等的正方体构成的几何体的三视图。
（1）请写出构成这个几何体的正方体的个数；
（2）请根据图中所示的尺寸，计算这个几何体的表面积。
【布置作业】教材P126 6、7题
29．2三视图（第五课时）
【学习内容】教材P114-115
【学习目标】
1、学会根据物体的三视图描述出几何体的基本形状或实物原型。
2、经历探索简单的几何体的三视图的还原，进一步发展空间想象能力。
3、了解将三视图转换成立体图形在生产中的作用，使学生体会到所学知识有重要的实用价值。
【学习重点】根据三视图描述基本几何体和实物原型及三视图在生产中的作用。
【学习难点】根据三视图想象基本几何体实物原型。
【学习过程】
【温故知新】如图是一个包装盒的三视图，则这个包装盒的体积是（）
A、1000πcm3
B、1500πcm3
C、2000πcm3
D、4000πcm3
【合作探究】如图，一个空间几何体的主视图和左视图都是边长为1的三角形，俯视图是一个
圆，那么这个几何体的侧面积是（）
A、
4
1
πB、
4
2
πC、
2
2
πD、
2
1
π
变式训练：如图是一个几何体的三视图：
（1）写出这个几何体的名称；
（2）根据所示数据计算这个几何体的表面积；
（3）如果一只蚂蚁要从这个几何体中点B出发，沿表面爬行到AC的中点D，请求出这个路
线的最短路程。
【归纳总结】根据物体的三视图想象物体的形状一般是由俯视图确定物体在平面上的形状.然后
再根据左视图、主视图嫁接出它在空间里的形状，从而确定物体的形状.
【学以致用】
（1）一个几何体的三视图如图所示，那么这个几何体的侧面积是（）
A、4π
B、6π
C、8π
D、12π
（2）一个几何体的三视图如图所示（其中标注的a、b、
c为相应的边长），则这个几何体的体积是（）
【布置作业】教材P127 8
第29投影与视图复习
【学习目标】
知识技能：
1、进一步了解平行投影和中心投影的区别。
2、进一步了解物体正投影的含义，能根据正投影的性质画出简单平面图形的正投影
3、会画简单几何体的三视图。。
4、能根据三视图说出画出立体图形的名称，并能进行简单计算。
【学习重点】
复习已学知识，并能灵活运用知识解决问题。
【学习难点】
掌握知识，解决问题。
【学习过程】
活动一
1、物体在光线照射下，在地面或墙壁上留下的影子叫做它的_________．
2、手电筒、路灯的光线可以看成是从_________发出的，它们所形成的投影是_________投影，
而太阳光线所形成的投影是_________投影．
3、将一个三角形放在太阳光下，它所形成的投影的形状是__________________．
)
4、小明从正面观察下图所示的两个物体，看到的是(
5、物体的影子在正北方，则太阳在物体的( )
A．正北B．正南C．正西D．正东
题后小结：
（1）一般地，用光线照射物体，在上，得到的叫做物体的投影，
叫做投影线，投影所在的叫做投影面。（2）由形成的投影叫做平行投影。
（
3
）由发出的光线形成的投影叫做中心投影。
（4）垂直于产生的投影叫做正投影。
6、两个物体的主视图都是圆，则这两个物体可能是( )
A．圆柱体、圆锥体B．圆柱体、正方体
C．圆柱体、球D．圆锥体、球
7、请画出六棱柱的三视图．
8、画出下面几何体的三视图
9、有一实物如图，那么它的主视图是( )
题后小结：
（1）我们常说的三种视图分别是指______、______、______．
（2）三视图位置有规定，主视图要在，俯视图应在，
左视图要在。
（3）三视图中各视图的大小也有关系。主视图与俯视图表示同一物体的，主视图与左
视图表示同一物体的，左视图与俯视图表示同一物体的。因此三视图的大
小是互相联系的。画三视图时，三个视图要放在正确的位置，并且使主视图与俯视图
的，主视图与左视图的，左视图与俯视图的。
10、如下图为一个几何体的三视图，那么这个几何体是
____________．

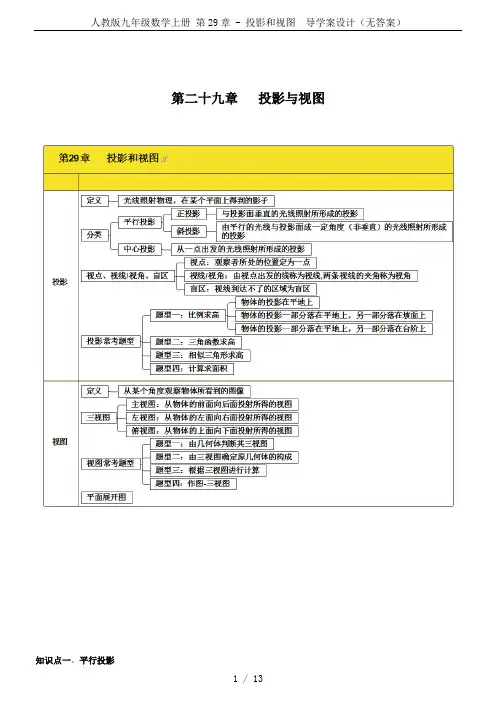

投影与视图 知识要点 1、投影 （1）投影：用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影（projection），照射光线叫做投影线，投影所在的平面叫做投影面。 （2）平行投影：有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。由平行光线形成的投影是平行投影（parallel projection). （3）中心投影：由同一点（点光源发出的光线）形成的投影叫做中心投影（center projection)。 （4）正投影：投影线垂直于投影面产生的投影叫做正投影。 注：物体正投影的形状、大小与它相对于投影面的位置有关。 2、三视图 （1）三视图：是指观测者从三个不同位置观察同一个空间几何体而画出的图形。 将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状，三视图就是主视图、俯视图、左视图的总称。 （2）特点：一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。 一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
期末复习：人教版九年级数学下册 第29章投影与视图单元检测试卷 一、单选题（共10题；共30分） 1. 一个圆锥的侧面展开图是半径为6的半圆，则这个圆锥的底面半径为（） A. 1.5 B. 2 C. 2.5 D. 3 【答案】D 【解析】 试题分析：半径为6的半圆的弧长是6π，根据圆锥的底面周长等于侧面展开图的扇形弧长，得到圆锥的底面周长是π，根据弧长公式有2πr=6π，解得：r=3，即这个圆锥的底面半径是3． 故选D． 考点：圆锥的计算． 2. 由五个相同的立方体搭成的几何体如图所示，则它的左视图是( ) A. B. C. D. 【答案】D 【解析】 【分析】 找到从左面看所得到的图形即可，注意所有看到的棱都应表现在左视图中． 【详解】解：从左面看第一层是三个正方形，第二层是左边一个正方形． 故选D． 【点睛】本题考查了简单组合体的三视图的知识，解题的关键是了解左视图是由左视方向看到的平面图形，属于基础题，难度不大．
3. 如图，下列几何体是由4个相同的小正方体组合而成的，从左面看得到的平面图形是下列选项中的（） A. B. C. D. 【答案】D 【解析】 从左面看这个几何体有一列，二层，所以从左面看得到的平面图形是D，故选D. 4. 已知某几何体的一个视图（如图），则此几何体是（） A. 正三棱柱 B. 三棱锥 C. 圆锥 D. 圆柱 【答案】C 【解析】 俯视图为圆的几何体为球，圆锥，圆柱，再根据其他视图，可知此几何体为圆锥． 故选C． 5. 如图是由6个大小相同的小正方体组成的几何体，它的主视图是（） A. B. C. D. 【答案】C 【解析】

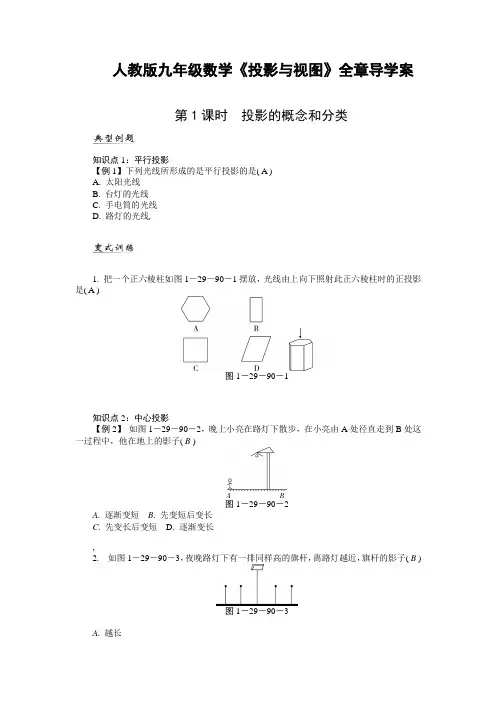

《投影与视图》全章教案 课题：29.1投影（1） 一、教学目标： 1、经历实践探索，了解投影、投影面、平行投影和中心投影的概念； 2、了角平行投影和中心投影的区别。 3、使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。 二、教学重、难点 教学重点：理解平行投影和中心投影的特征； 教学难点：在投影面上画出平面图形的平行投影或中心投影。 三、教学过程： （一）创设情境 你看过皮影戏吗?皮影戏又名“灯影子”，是我国民间一种古老而奇特的戏曲艺术，在关中地区很为流行。皮影戏演出简便，表演领域广阔，演技细腻，活跃于广大农村，深受农民的欢迎。（有条件的）放映电影《小兵张嘎》部分片段---小胖墩和他爸在日军炮台内为日本鬼子表演皮影戏 （二）你知道吗 （有条件的）出示投影： 北京故宫中的日晷闻名世界,是我国光辉出灿烂文化的瑰宝.它是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针的影的长度发生变化,晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻． 问题：那什么是投影呢？ 出示投影让学生感受在日常生活中的一些投影现象。 一般地.用光线照射物体.在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面. 有时光线是一组互相平行的射线.例如太阳光或探照灯光的一束光中的光线(如图).由平行光线形成的投影是平行投影.例如.物体在太阳光的照射下形成的影子(简称日影)就是平行投影. 由同一点(点光源)发出的光线形成的投影叫做中心投影.例如.物体在灯泡发出的光照射下形成影子就是中心投影.
投影与视图导学案（3） -----------三视图（2） 例题1、根据下面的三视图说出立体图形的名称。 解:(1)从三个方向看立体图形，图象都是，可以想象出:整体是； (2)从正面、侧面看立体图形，图象都是，从上面看，图象是，可以 想象出:整体是。 例题2、根据物体的三视图(如下图)描述物体的形状。 解：此物体是形状。 例题3、某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如下图)，请你按照三视图确定制作每个密封罐所需钢板的面积.。 解：由三视图可知，密封罐的形状是； 、
变式练习： 1.长方体的主视图与俯视图如图所示，求这个长方体的体积。 3 4 2 4 2.某糖果厂想要为儿童设计一种新型的装糖果的不倒翁，请你根据包装厂设计好的三视图的尺寸计算其表面积和体积． 3.如图是由大小相等的正方体搭成的积木三视图，则图中正方体的个数是__ _。 主视图左视图俯视图
A．B．C． D 课后作业 1.如图所示的几何体的左视图是（） 2.如图，空心圆柱的左视图是（） 3.如图①放置的一个水管三叉接头，若其正视图如图②，则其俯视图是（） 4.一个几何体的三视图如图所示，则此几何体是（） A．棱柱 B．正方体 C．圆柱 D．圆锥 5.一个几何体的主视图、左视图、俯视图完全相同， 它一定是（） Ａ.圆柱 B.圆锥 C.球体 D.长方体 6.一个几何体的三视图如图所示,那么这个几何体是（） 7.由四个相同的小正方体搭建了一个积木，它的三视图如右图所示，则这个积木可能是（） 8.有一些相同的小立方块搭成的几何体的三视图如图所示，则该几何体有小立方块（） A.3块 B.4 块 C.6块 D.9块 10.如图是由几块小立方块所搭成的几何体的俯视图，小正方体中的数字表示该位置小立方 块的个数，则该几何体的主视图是（ 主视图左视图俯视图
第四章视图与投影 一、选择题 1．如图4－107所示的是小玲在九月初九“重阳节”送给她外婆的礼盒，图中所示礼盒的主视图是如图4－108所示的( ) 2．如图4－109所示的三个图形是某几何体的三种视图，则该几何体是( ) A．正方体B．圆柱C．圆锥D．球 3．下面四个几何体中，主视图、左视图、俯视图是全等图形的几何体是( ) A．圆柱B．正方体C．三棱柱D．圆锥 4．如图4－110所示，晚上小亮在路灯下散步，在小亮由A处走到B处这一过程中，他在地面上的影子( ) A．逐渐变短B．逐渐变长 C．先变短后变长D．先变长后变短 5．桌面上放着1个长方体和1个圆柱体，按如图4－111所示的方式摆放在一起，其左视图是图4－112中的( ) 6．如图4－113所示，圆柱的左视图是图4－114中的( ) 7．小明拿一个等边三角形木框在阳光下玩，等边三角形木框在地面上形成的投影不可能是图4－115中的( )
8．如图4－116所示的是一个由若干个相同的小正方体组成的几何体的三视图，则组成这个几何体的小正方体的个数是 ( ) A ．7个 B ．8个 C ．9个 D ．10个 9．如图4－117所示，一个空间几何体的主视图和左视图都是边长为1的正三角形，俯视图是一个圆，那么这个几何体的侧面积是 ( ) A ．4π B ．π42 C ．π22 D ．2 π 二、填空题 10．某同学的身高为1．4米，某一时刻他在阳光下的影长为1．2米，此时．与他相邻的一棵小树的影长为3．6米，则这棵树的高度为 米． 11．一个几何体的三视图如图4－118所示，则这个几何体是 (写出名称)．
29.1投影（第一课时） 【学习目标】 （一）知识技能：1、了解投影的有关概念，能根据光线的方向辨认物体的投影。 2、了解平行投影和中心投影的区别。 3、了解物体正投影的含义，能根据正投影的性质画出简单平面图形的正投影。 （二）数学思考：在探究物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关系，发展学生的空间观念。 （三）解决问题：通过对物体投影的学习，使学生学会关注生活中有关投影的数学问题，提高 数学的应用意识。 （四）情感态度：通过学习，培养学生积极主动参与数学活动的意识，增强学好数学的信心。 【学习重点】 了解正投影的含义，能根据正投影的性质画出简单平面图形的正投影。 【学习难点】 归纳正投影的性质，正确画出简单平面图形的正投影。 【学习准备】手电筒、三角尺、作图工具等。 【学习过程】 【情境引入】 活动1 设问：你注意观察过周围物体在日光或灯光下的影子吗？影子与物体有着怎样的联系呢？教师 展示实物及图片，学生观察、思考，感知物体与投影之间的关系。 学生讨论、发表观点；教师归纳。 总结出投影、投影线、投影面的概念。 总结：一般地，用光线照射物体，在 上，得到的 叫做物体的投影， 叫做投影线，投影所在的 叫做投影面。 【自主探究】 活动2 教师给学生展示一组阳光下的投影图片，设问：下列投影中，投影线、投影面分别是什么？这 些投影线有何共同特征？学生观察、思考、归纳，教师指导。 归纳总结：由 形成的投影叫做平行投影。
试举出平行投影在生活中的应用实例。。 活动3 出示一组灯光下的投影，学生观察投影线、投影面分别是什么？这些投影线有何共同特征？学生分析、回答。 归纳总结：由发出的光线形成的投影叫做中心投影。 试举出中心投影在生活中的应用实例。。 活动4 出示教材101页练习：将物体与它们的投影用线连接起来。 【合作探究】 活动5： 问题1 联系：。 区别：。 问题2 图中三角板的投影各是什么投影？它们的投影线与投影面的位置关系有什么区别？学生观察、思考、互相交流。 联系：图中的投影都是投影。区别： 总结出正投影的概念：。

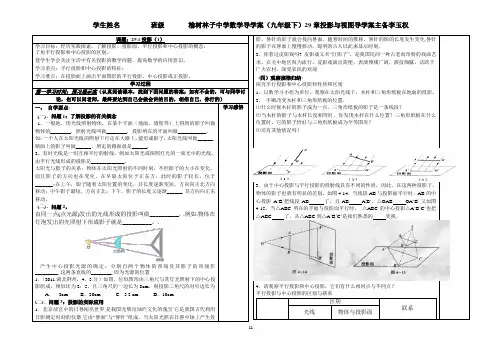

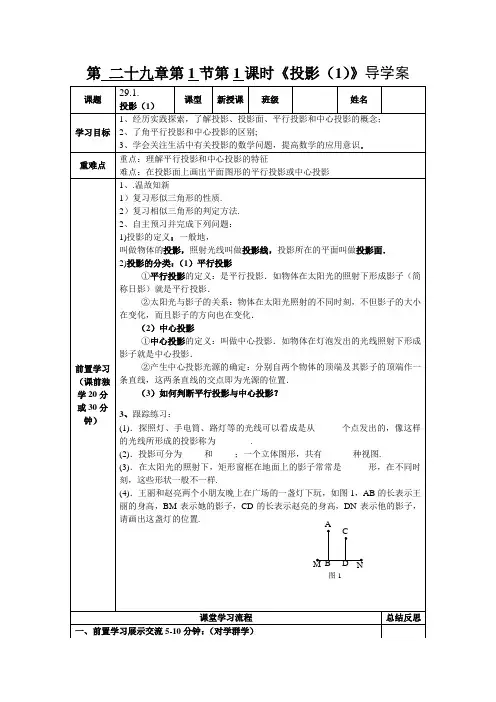

29.1投影（1）导学案 【学习目标】 1、经历实践探索，了解投影、投影面、平行投影和中心投影的概念； 2、了角平行投影和中心投影的区别。 【学习过程】 一、创设情境 你看过皮影戏吗?皮影戏又名“灯影子”，是我国民间一种古老而奇特的戏曲艺术，在关中地区很为流行。皮影戏演出简便，表演领域广阔，演技细腻，活跃于广大农村，深受农民的欢迎。北京故宫中的日晷闻名世界,是我国光辉出灿烂文化的瑰宝.它是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针的影的长度发生变化,晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻． 二、阅读课本100面，回答下列问题 什么叫投影？投影线？投影面？ 什么叫平行投影？什么叫中心投影？ 三、问题探究 1、以数学习小组为单位，观察在太阳光线下，木杆和三角形纸板在地面的投影。 2、持续改变木杆和三角形纸板的位置，什么时候木杆的影子成为一点，三角形纸板的影子是一条线段？当木杆的影子与木杆长度相等时，你发现木杆在什么位置？三角形纸板在什么位置时，它的影子恰好与三角形纸板成为全等图形？ 3、因为中心投影与平行投影的投射线具有不同的性质，所以，在这两种投影下，物体的影子也就有明显的差别。如图4-14，当线段AB与投影面平行时，AB的中心投影A‘B’把线段AB 放大了，且AB∥A’B‘，△OAB～OA‘B’.又如图4-15，当△ABC所在的平面与投影面平行时，△ABC的中心投影△A‘B’C‘也把△ABC放大了，从△ABC到△A‘B’C‘是我们熟悉的位似变换。 4、请观察平行投影和中心投影，它们有什么相同点与不同点？四、应用新知： 1、地面上直立一根标杆AB如图，杆长为2cm。 ①当阳光垂直照射地面时，标杆在地面上的投影是什么图形？ ②当阳光与地面的倾斜角为60°时，标杆在地面上的投影 是什么图形？并画出投影示意图； 2、一个正方形纸板ABCD和投影面平行（如图），投射线和投影面垂直，点C在投影面的对应点为C’，请画出正方形纸板的投影示意图。 （3）两幅图表示两根标杆在同一时刻的投影.请在图中画出形成投影的光线.它们是平行投影还是中心投影？并说明理由。 四、学习反思： 我们这节课学习了什么知识？ 五、作业：画出一个四边形的不同平行投影图和中心投影图 教学反思：
一、回忆主视图、左视图、俯视图的概念. 二、下列各物体从不同的角度观看，它们的形状可能各不相同，请试着从不同的角度想像它们的形状 . 三、试从下列各图中找出第二题中各物体的主视图（不考虑大小） . 四、从下列各图中找出第二题中各物体的左视图（不考虑大小） . 五、试从下列各图中找出第二题中各物体的俯视图（不考虑大小） . 六、试在教室中观察找到3个物体，并想像它们的三种视图各是什么样子. §4.1.1 视图与投影
一、请说出画物体的视图对，看得见的轮廓线通常画成什么线，看不见的轮廓线通常画成什么线. 二、观察以下各物体： （1）右图为小刚画出的图（a ）的主视图，你认为他画的对吗？如果不同意，请指出错误之处，并将其他各图中物体的主视图画出来. （2）左下图是小亮画出的图（b ）的左视图，你同意吗？如果不同意请指出错误并画出图（a ）至图（f ）的左视图 . （3）右上图是小敏画出的图（e ）的俯视图，你同意吗，如果不同意，请指出错在哪里，并将图（a ）至图（f ）的俯视图画出来. 三、指出下列各物体的主视图、左视图、右视图的错误，并修改. 四、画出下图中的物体的三种视图. §4.1.2 视图与投影
一、下图中，是木杆和旗杆竖在操场上，其中木杆在阳光下的影子已画出 . （1）用线段表示这一时刻旗杆在阳光下的影子. （2）比较旗杆与木杆影子的长短. （3）图中是否出现了相似三角形？ （4）为了出现这样的相似三角形，木杆不可以放在图中的哪些位置？ 二、下图是我国北方某地一棵树在一天不同时刻拍下的五张图片，仔细观察后回答下列问题 . （1）说出这五张图片所对应时间的先后顺序. （2）根据生活经验，谈谈由早到晚该地物体影子的长短变化规律. 三、三角板在阳光下的影子一定是三角形吗？根据物体的影子来判断其形状可以吗？ 四、以下是我国北方某地一物体在阳光下，分上、中、下午不同时刻产生的影子 . （1）观察到以上各图片的人是站在物体的南侧还是北侧？ （2）分别说出三张图片对应的时间是上午、中午，还是下午. （3）为防止阳光照射，你在上、中、下午分别应站在A 、B 、C 哪个区域？ 视图与投影
第四章视图与投影思考 与总结教案 标准化管理部编码-[99968T-6889628-J68568-1689N]
2009—2010学年上学期九年级数学科教案 主备人：荆丽丽 第四章思考与总结 一.教学方法:议+讲+练 二.出示学习目标. 1.经历活动,培养数学思考能力,发展学生的空间概念. 2.通过回顾,复习,能够简单判断物体的视图,能根据三种视图描述基本几何体或实物原型. 3.会画圆柱,圆锥,球的三种视图. 4.通过复习,体会中心投影的含义及简单应用.初步学会物体与其投影之间的相互转化. 5.通过复习,更深刻体会视图,视线,盲区的含义及其在生活中的应用.二回顾交流，系统复习。 本单元以开展实践活动为主线，促进学生空间想象力的形成。通过实物合理的象形的抽象，想象物体的形状，生活中物体的形状各异，但都不是鬼子的几何模型，必须首先对几何模型进行合理的想象，画出三视图。 画直三棱柱和四棱柱的视图时，注意分析几何体中各个角之间的位置关系，弄清视图中实线和虚线的区别。 注意识别，体会视点，视线，盲区在生活中的应用。
三.知识结构 结合实例视图———圆柱、圆锥、球、直三棱 柱、直四棱柱等几何体的视图 视图与投影－————［ 平行投影 投影———［ 中心投影———灯光与影 子、视 点、视线 和盲 区 四.创设情境,实践体会.（自学课本137内容） 1.制作视图方面内容,让学生感悟三视图的内涵. 2.制作直三棱柱、直四棱柱的立体几何画面,配合实物,再次感悟三 种视图的画法. 3.选取太阳光与影子内容的生活情境中的画面,了解平行投影的含义. 4.制作灯光与影子课件,体会灯光下物体的影子在生活中的应用,丰 富想象力. 5.制作画面,体现视点、视线、盲区在生活中的应用. 五.随堂练习,巩固深化.练习一.某时间小强在阳光下的影子,你能 画出此时圆柱A的影子吗当什么时刻时,看不到圆柱A的影子与同伴交流.
第29章 投影与视图 单元测试题 一、选择题：（每小题3分，共60分） 1．小明从正面观察下图所示的两个物体，看到的是（ ） 2．下面是空心圆柱在指定方向上的视图，正确的是（ ） 3．如图是某物体的三视图，则该物体形状可能是（ ） （A ）长方体 （B ）圆锥体 （C ）立方体 （D ）圆柱体 4．下图中几何体的主视图是（ ） 5．如图所示，左面水杯的杯口与投影面平行，投影线的 方向如箭头所示，它的正投影图是（ ） 6．把图①的纸片折成一个三棱柱，放在桌面上如图②所示，则从左侧看到的面为（ ） （A ）Q （B ）R （C ）S （D ）T 7．两个不同长度的的物体在同一时刻同一地点的太阳光下得到的投影是( ) （A ）相等 （B ）长的较长 （C ）短的较长 （D ）不能确定 8．正方形在太阳光的投影下得到的几何图形一定是( ) （A ）正方形 （B ）平行四边形或一条线段 （C ）矩形 （D ）菱形 9．小明在操场上练习双杠时，在练习的过程中他发现在地上双杠的两横杠的影子（ ） （A ）平行 （B ）相交 （C ）垂直 （D ）无法确定 10．在同一时刻，身高1.6m 的小强的影长是1.2m ，旗杆的影长是15m ，则旗杆高为（ ） （A ）16 m （B ）18 m （C ）20 m （D ）22 m 11．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（ ） （A ）上午8时 （B ）上午9时30分 （C ）上午10时 （D ）上午12时 （B ） （A ） （C ） （D ） 正面 主视图 左视图 （第3题） （B ） （A ） （C ） （D ） （B ） （A ） （C ） （D ） 图① （第6（B ） （A ） （C ） （D ）
北师大新版九年级上册《第6章投影与视图》2015年单元测试 一、选择题（每题3分，共36分） 1在一个晴朗的上午，小丽拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上形成的投影不可能是（） 2.下列命题正确的是（） A .三视图是中心投影 B.小华观察牡丹花，牡丹花就是视点 C.球的三视图均是半径相等的圆 D .阳光从矩形窗子里照射到地面上得到的光区仍是矩形 3.—天下午小红先参加了校运动会女子100m比赛，过一段时间又参加了女子400m比赛, 如图是摄影师在同一位置拍摄的两张照片，那么下列说法正确的是（） 4.如图是小明一天上学、放学时看到的一根电线杆的影子的俯视图，按时间先后顺序进行 5.在下面的几个选项中，可以把左边的图形作为该几何体的三视图的是 A.乙照片是参加100m的 B.甲照片是参加100m的 C.乙照片是参加400m的D .无法判断甲、乙两张照片 排列正确的是（ ⑴ A . (1) (2) (3)
6 ?在一个晴朗的天气里，小颖在向正北方向走路时，发现自己的身影向左偏，你知道小颖 当时所处的 时间是 （ ） A .上午 B .中午 C .下午 D .无法确定 7.下列说法正确的是（ ） A .物体在阳光下的投影只与物体的高度有关 B. 小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长 C. 物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化 D .物体在阳光照射下，影子的长度和方向都是固定不变的 8如图，桌面上放着 1个长方体和1个圆柱体，按如图所示的方式摆放在一起，其左视图 是（ ） 9. 如图，用一个平面去截长方体，则截面形状为 （ ）
第二十九章投影与视图 29.1投影（1） （一）创设情境 你看过皮影戏吗?皮影戏又名“灯影子”，是我国民间一种古老而奇特的戏曲艺术，在关中地区很为流行。皮影戏演出简便，表演领域广阔，演技细腻，活跃于广大农村，深受农民的欢迎。 （二）你知道吗 北京故宫中的日晷闻名世界,是我国光辉出灿烂文化的瑰宝.它是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针的影的长度发生变化,晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻． 问题：那什么是投影呢？出示投影让学生感受在日常生活中的一些投影现象。 一般地.用光线照射物体.在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面. 有时光线是一组互相平行的射线.例如太阳光或探照灯光的一束光中的光线(如图).由平行光线形成的投影是平行投影.例如.物体在太阳光的照射下形成的影子(简称日影)就是平行投影. 由同一点(点光源)发出的光线形成的投影叫做中心投影.例如.物体在灯泡发出的光照射下形成影子就是中心投影.
时，你发现木杆在什么位置？三角形纸板在什么位置时，它的影子恰好与三角形纸板成为全等图形？还有其他情况吗？ （四）应用新知：
图4-17).很明显，图(1)
29.2 投影（二） 是中心投影?图(2) (3)的投影线与投影面的位置关系有什么区别? 解：结论:图(1)中的投影线集中于一点，形成中心投影;图(2) (3)中，
1画出如图摆放的正方体在投影面P上的正投影. 课堂练习： P4 3 4 作业：习题29.1 1、2、5
1 课时33 视图与投影 【考点链接】 1. 从 观察物体时，看到的图叫做主视图 ；从 观察物体时，看到的图叫做左视图 ； 从 观察物体时，看到的图叫做俯视图. 2. 主视图与俯视图的 一致；主视图与左视图的 一致；俯视图与左视图的 一致. 3. 叫盲区. 4. 投影可分为平行投影与中心投影.其中 所形成的投影叫平行投影； 所形成的投影叫中心投影. 5. 利用光线是否平行或是否交于一点来判断是 投影或 投影，以及光源的位置和物体阴 影的位置. 【典例精析】 例1 （08襄樊）如图4，是一个由若干个相同的小正方体组成的几何体的三视图，则组成这个几何 体的小正方体的个数是（ ） A ．7个 B ．8个 C ．9个 D ．10个 例2 （08兰州）（1）一木杆按如图 1所示的方式直立在地面上，请在图中画出它在阳光下的影子（用 线段C D 表示）； （2）图2是两根标杆及它们在灯光下的影子．请在图中画出光源的位置（用点P 表示），并在图中画出人在此光源下的影子．（用线段E F 表示）． 【巩固练习】 1.（08福州）如图所示的物体是一个几何体，其主视图是（ ） 2. (08深圳) 如图，圆柱的左视图是（ ） 3.（08贵阳）在一个晴朗的上午，小丽拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上 形成的投影不可能．．． 是（ ） 太阳光线 木杆 图1 图2 A B A ' B ' A . B . C . D . A. Ｂ． Ｃ． Ｄ． A. B. C. D.
2 4 2 4.（08长沙）如图是每个面上都有一个汉字的正方体 的一种展开图，那么在正方体的表面，与“迎”相 对的面上的汉字是（ ）A.文 B.明 C.奥 D.运 5. （08哈尔滨）右图是某一几何体的三视图，则这个几何体是（ ） A ．圆柱体 B ．圆锥体 C ．正方体 D ．球体 【中考演练】 1. (08庆阳)当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、 大小 ．（填 “相同”、“不一定相同”、“不相同”之一）． 2.（08苏州）如图，水平放置的长方体 的底面是边长为2和4的矩形，它的左视图的面积为6，则长方体的体积等于 ． 3.（08威海）下图的几何体是由三个同样大小的立方体搭成的，其左视图为 （ ） 4. （08巴中）在学校开展的“为灾区儿童过六一”的活动中，晶晶把自己最喜爱的铅笔盒送给灾区 儿童．这个铅笔盒（右图）的左视图是（ ） A ． B ． C ． D ． 5. （08西宁）将图所示的R t A B C △绕直角边A B 旋转一周，所得几何体的主视图为（ ） 6. （08青海）若干桶方便面摆放在桌子上，如图所示是它的三视图，则这一堆方便面共有（ ） A ．6桶 B ．7桶 C ．8桶 D ．9桶 7. （08乌兰察布）六个大小相同的正方体搭成的几何体如图所示，则关于它的视图说法正确的是（ ） A ．正视图的面积最大 B ．左视图的面积最大 C ．俯视图的面积最大 D ．三个视图的面积一样大 8. （08连云港）若一个几何体的主视图、左视图、俯视图分别是三角形、三角形、圆，则这个几何 体可能是（ ） A ．球 B ．圆柱 C ．圆锥 D ．棱锥 9.（08盐城）下列四个几何体中，主视图、左视图、俯视图完全相同的是（ ） A ．圆锥 B ．球 C ．圆柱 D ．三棱柱 主视图 左视图 俯视图 A ． B ． C ． D ． A ． B ． C ． D ． A B C 讲 文 明 迎 奥 运
1 第四章视图与投影检测题 一、选择题：（每小题5分，共25分） 1．下列命题正确的是 （ ） A 三视图是中心投影 B 小华观察牡丹话，牡丹花就是视点 C 球的三视图均是半径相等的圆 D 阳光从矩形窗子里照射到地面上得到的光区仍是矩形 2．平行投影中的光线是 （ ） A 平行的 B 聚成一点的 C 不平行的 D 向四面八方发散的 3．在同一时刻，两根长度不等的柑子置于阳光之下，但它们的影长相等，那么这两根竿子的相对位置是 （ ） A 两根都垂直于地面 B 两根平行斜插在地上 C 两根竿子不平行 D 一根到在地上 4．有一实物如图，那么它的主视图 （ ） A B C D 5．如果用□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是 （ ） 二．填空题：（每小题5分，共25分） 6．在平行投影中，两人的高度和他们的影子 ； 7．小军晚上到乌当广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定的说： “广场上的大灯泡一定位于两人 ”； 8．圆柱的左视图是 ，俯视图是 ； 9．如图，一几何体的三视图如右： 那么这个几何体是 ； 10．一个四棱锥的俯视图是 ； 二．解答题：（每踢10分，共50分） 11．如图所示：大王站在墙前，小明站在墙后，大王不能让小明看见，请你画出小明的活动区域。 A B C D 俯视图左视图主视图
2 12．画出下面实物的三视图： 13．李栓身高88.1m ，王鹏身高60.1m ，他们在同一时刻站在阳光下，李栓的影子长为 20.1m ，求王鹏的影长。 14．立体图形的三视图如下，请你画出它的立体图形： 15．为解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为40米，中午12 时不能挡光.如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处再建一幢新楼.已知该地区冬天中午12时阳光从正南方照射，并且光线与水平线的夹角最小为30°，在不违反规定的情况下，请问新建楼房最高多少米？（结果精确到1米.732.13≈，414.12≈） 墙大 王俯视图左视图主视图 1（26）题
2013年中考数学专题复习第二十八讲投影与视图 【基础知识回顾】 一、投影： 1、定义：一般地，用光线照射物体，在某个平面上得到得影子叫做物体的其中照射光线叫做投影所在的平面叫做 2、平行投影：太阳光可以近似地看作是光线，像这样的光线所形成的投影称为平行投影 3、中心投影：由圆一点（点光源）发出的光线形成的投影叫做如物体在、、等照射下所形成的投影就是中心投影 【名师提醒：1、中心投影的光线平行投影的光线 2、在同一时刻，不同物体在太阳下的影长与物离成 3、物体投影问题有时也会出现计算解答题，解决这类问题首先要根据图形准确找出比例关系，然后求解】 三、视图： 1、定义：从不同的方向看一个物体，然后描绘出所看到的图形即视图其中，从看到的图形称为立视图，从看到的图形称为左视图，从看到的图形称为俯视图 2、三种视图的位置及作用 ⑴画三视图时，首先确定的位置，然后在主视图的下面画出在主视图的右边画出 ⑵主视图反映物体的和，左视图反映物体的和俯视图反映物体的和【名师提醒：1、在画几何体的视图时，看得见部分的轮廓线通常画成线，看不见部分的轮廓线通常画成线 2、在画几何体的三视图时要注意主俯对正，主左平齐，左俯相等】 三、立体图形的展开与折叠： 1、许多立体图形是由平面图形围成的，将它们适当展开即为平面展开图，同一个立体图形按不同的方式展开，会得到不同的平面展开图 2、常见几何体的展开图：⑴正方体的展开图是 ⑵几边形的柱展开图是两个几边形和一个 ⑶圆柱的展开图是一个和两个 ⑷圆锥的展开图是一个与一个 【名师提醒：有时会出现根据物体三视图中标注的数据求原几何体的表面积，体积等题目，这时要注意先根据三种视图还原几何体的形状，然后想象有关尺寸在几何体展开图中标注的是哪些部分，最后再根据公式进行计算】 【重点考点例析】 考点一：投影 例1 （2012?湘潭）如图，从左面看圆柱，则图中圆柱的投影是（） A．圆B．矩形C．梯形D．圆柱 考点：平行投影．
九年级数学第29章投影与视图导学案(1) 26.1投影（1） 【学习目标】 1、了解投影的有关概念，能根据光线的方向辨认物体的投影。 2、了解平行投影和中心投影的区别。 3、了解物体正投影的含义，能根据正投影的性质画出简单平面图形的正投影。 【学习重点】 了解正投影的含义，能根据正投影的性质画出简单平面图形的正投影。 【学习难点】 归纳正投影的性质，正确画出简单平面图形的正投影。 【学习准备】手电筒、三角尺、作图工具等。 【学习过程】一、了解感知活动1 你注意观察过周围物体在日光或灯光下的影子吗？影子与物体有着怎样的联系呢？教师展示实物及图片，学生观察、思考，感知物体与投影之间的关系。 学生讨论、发表观点；教师归纳。总结出投影、投影线、投影面的概念。 总结：一般地，用光线照射物体，在上，得到的叫做物体的投影，叫做投影线，投影所在的叫做投影面。活动2
观察投影图片，设问：下列投影中，投影线、投影面分别是什么？这些投影线有何共同特征？归纳总结：由形成的投影叫做平行投影。 试举出平行投影在生活中的应用实例。。活动3 出示一组灯光下的投影，观察投影线、投影面分别是什么？这些投影线有何共同特征？归纳总结：由发出的光线形成的投影叫做中心投影。 试举出中心投影在生活中的应用实例。。活动4 出示练习：将物体与它们的投影用线连接起来。 二、深入学习问题1 出示两幅图，观察中心投影与平行投影的区别与联系。 联 系：。区别：。 问题2 图中三角板的投影各是什么投影？它们的投影线与投影面的位置关系有什么区别？联系：图中的投影都是投影。 区别：总结出正投影的概念：。 三、迁移运用
2019版九年级数学下册 第25章 投影与视图 25.1 投影 25.1.1 投影导学案 （新版）沪科版 【学习目标】 1.了解正投影的概念； 2.能根据正投影的性质画出简单的平面图形的正投影 3.培养动手实践能力，发展空间想象能力。 【学习重难点】 重点：正投影的含义及能根据正投影的性质画出简单的平面图形的正投影 难点：归纳正投影的性质,正确画出简单平面图形的正投影 【课前预习】 1．两个三角形相似，它们的对应角相等，对应边成比例． 2．比例的基本性质：如果a b ＝c d ，那么ad ＝bc (b 、d ≠0)，反之也成立． 3．一个物体放在阳光下或者灯光下，就会在底面上或者墙壁上留下它的影子，这个影子称为物体的投影，投影从某个侧面反应这个物体的形状． 4．由平行的光线所形成的投影为平行投影． 5．由一点(点光源)发出的光线形成的投影为中心投影． 【课堂探究】 中心投影 【例1】 如下图，电影胶片上每一个图片的规格为3.5 cm×3.5 cm，放映屏幕的规格为2 m×2 m，若放映机的光源S 距胶片20 cm ，那么光源S 距屏幕__________米时，放映的图象刚好布满整个屏幕． 解析：由于图片和屏幕形成的图形相似，所以“图片的边长∶屏幕的边长＝光源距胶片的距离∶光源距屏幕的距离”． 设光源S 距屏幕x 米时符合要求，得0.2x ＝0.0352 ， 解得x ＝807 . 从而可求出光源距屏幕的距离为807 米．
答案：807 点拨：将投影问题转化为相似三角形的知识进行解决． 【例2】 如下图所示，点P 表示广场上的一盏照明灯． (1)请你在图中画出小敏在照明灯P 照射下的影子(用线段表示)； (2)若小丽到灯柱MO 的距离为4.5米，照明灯P 到灯柱的距离为1.5米，小丽目测照明灯P 的仰角为55°，她的目高QB 为1.6米，试求照明灯P 到地面的距离(结果精确到0.1米)．(参考数据：tan55°≈1.428，sin55°≈0.819，cos55°≈0.574) 分析：根据灯和小敏头顶的位置确定小敏的影子． 解：(1)如下图，线段AC 是小敏的影子． (2)过点Q 作QE⊥MO 于E ，过点P 作PF⊥AB 于F ，交EQ 于点D ，则PF⊥EQ. 在Rt△PDQ 中， ∠PQD＝55°，DQ ＝EQ －ED ＝4.5－1.5＝3(米)． ∵tan55°＝PD DQ ， ∴PD＝3tan55°≈4.3(米)． ∵DF＝QB ＝1.6米， ∴PF＝PD ＋DF ＝4.3＋1.6＝5.9(米)， 即照明灯到地面的距离为5.9米． 点拨：解决此类题的关键是：发光点、物体上的点及其影子上的对应点在一条直线上． 【课后练习】 1．平行投影中的光线是( )．
第八章 视图与投影 一、选择题 1.【05资阳】 图1所示的几何体的右视图是 2.【05浙江】如右图，由三个小立方体搭成的几何体的俯视图是 3. 【05南京】下列四个几何体中，主视图、左视图与俯视图是全等图形的几何体是 A 、球 B 、圆柱 C 、三棱柱 D 、圆锥 4.【05南通海门】 “圆柱与球的组合体”如右图所示，则它的三视图是 A ． B ． C ． D ． 5.【05泰州】如图所示的正四棱锥的俯视图是 6.【05无锡】一空间几何体的三视图如图所示，则这个几何体是 A 、圆柱 B 、圆锥 C 、球 D 、长方体 7.【05枣庄课改】一个几何体由一些小正方体摆成，其主(正)视图与左视图如图所示．其俯视图不可能是( ) 俯视图 主视图 左视图 俯视图 主视图 左视图 俯视图 主视图 左视图 俯视图 主视图 左视图 . . 4题） A D (第6题)
8.【05佛山】小明从正面观察下图所示的两个物体，看到的是（ ）。 A B C D 9.【05深圳】我们从不同的方向观察同一物体时，可以看到不同的平面图形，如图，从图的 左面看这个几何体的左视图是 A B C D 10.【05河北课改】图1中几何体的主视图是( ) 11.【05遂宁课改】下列两个图是由几个相同的小长方体堆成的物体视图，那么堆成这个物 体的小长方体最多有（ ）个 （正视图） （俯视图） A 、5 B 、6 C 、4 D 、3 二、填空题 1. 【05内江】桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，这个几何体最多可以由 个这样的正方体组成。

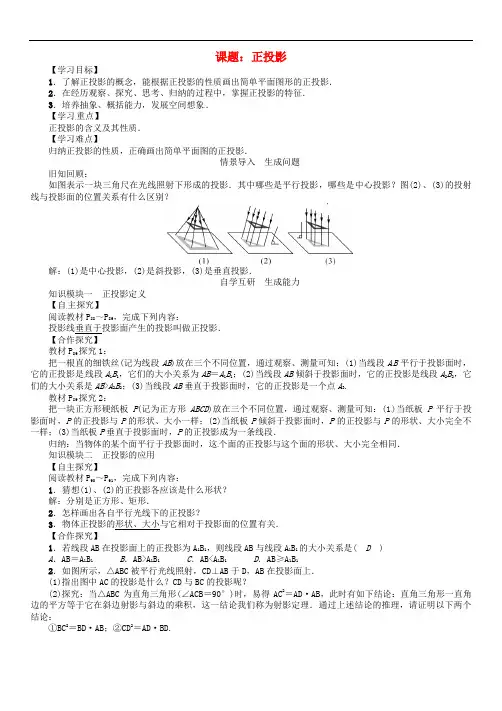

29.1投影 第2课时 一、学习目标： 1、掌握线段、平面图形的正投影规律；以正方体为例，掌握其与投影面的两种不同位置下形成的正投影的形状和大小； 2、掌握几种基本几何体的正投影 二、学习重难点： 重点：正投影的含义及其性质. 难点：归纳正投影的性质，正确画出简单平面图形的正投影. 探究案 三、教学过程 观察与思考 图中表示一块三角尺在光线照射下形成投影，其中图（1）与图（2）（3）的投影线有什么区别？图（2）（3）的投影线与投影面的位置关系有什么区别？ 图（2）中，投影线斜着照射投影面； 图（3）中投影线垂直照射投影面（即投影线正对着投影面），我们也称这种情形为投影线垂直于投影面． 像图（3）这样，投影线垂直于投影面产生的投影叫做正投影． 合作探究 如图，把一根直的细铁丝（记为线段AB）放在三个不同位置； （1）铁丝平行于投影面；（2）铁丝倾斜于投影面；（3）铁丝垂直于投影面（铁丝不
一定要与投影面有交点）．
三种情形下铁丝的正投影各是什么形状？ 结论 通过观察，我们可以发现： （1）当线段AB平行于投影面α时，它的正投影是线段A1B1，线段与它的投影的大小关系为AB_____A1B1； （2）当线段AB倾斜于投影面α时，它的正投影是线段A2B2，线段与它的投影的大小关系为AB______A2B2; （3）当线段AB垂直于投影面α时，它的正投影是一个________． 观察思考 如图，把一块正方形硬纸板P（记为正方形ABCD）放在三个不同位置： （1）纸板平行于投影面； （2）纸板倾斜于投影面； （3）纸板垂直于投影面． 三种情形下纸板的正投影各是什么形状？ 例题解析： 【例1】画出如图摆放的正方体在投影面P上的正投影． （1）正方体的一个面ABCD平行于投影面P （2）正方体的一个面ABCD倾斜于投影面P，上底面ADEF垂直于投影面P，并且
第二十九章达标测试卷 一、选择题(每题3分，共30分) 1．下列几何体中，主视图和左视图都为矩形的是() 2．如图是一个长方体包装盒，则它的平面展开图可能是()
3．如图所示的几何体的俯视图是() 4．在一个晴朗的上午，乐乐拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上形成的投
影不可能 ．．．是() 5．用四个相同的小立方体搭几何体，要求每个几何体的主视图、左视图、俯视图中至少有两种视图的形状是相同的，下列四种摆放方式中不符合要求的是() 6．如图，一个几何体由5个大小相同、棱长为1的正方体搭成，下列关于这个几何体的说法正确的是() A．主视图的面积为5 B．左视图的面积为3 C．俯视图的面积为3 D．三种视图的面积都是4 7．如图是一个几何体的三视图，根据图中提供的数据(单位：cm)可求得这个几何体的体积为() A．2 cm3B．4 cm3 C．6 cm3D．8 cm3
(第7题) (第8题) (第9题) (第10题) 8．一幢4层楼房只有一个房间亮着灯，一棵小树和一根电线杆在窗口灯光下的影子如图所示，则亮着灯的房间是() A．1号房间B．2号房间 C．3号房间D．4号房间 9．如图是某几何体的三视图，根据图中数据，可得该几何体的体积为() A．9πB．40πC．20πD．16π 10．如图是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则组成这个几何体的小立方体的个数可能是() A．5或6 B．5或7 C．4，5或6 D．5，6或7 二、填空题(每题3分，共24分) 11．工人师傅要制造某一工件，他想知道工件的高，他需要看三视图中的__________或__________． 12．如图，将△ABC绕AB边所在直线旋转一周所得的几何体的主视图是图中的__________(填序号)．
2019版九年级数学下册第29章投影与视图复习导学案 （新版）新人教版 一、知识梳理 学习目标： 1. 了解投影的含义和种类，知道正投影概念，了解三视图的形成,,能画出简单组合体的三视图。 2. 能确定物体的平行投影和中心投影．会判断三视图。 重点：投影与视图含义和种类，并能进行判断。 难点：理解并掌握三视图的投影规律及平行投影和中心投影的判别。 学法指导：具体实物、小组讨论。 一．知识梳理 （1）主视图： 1.三视图（2）左视图： （3）俯视图： 2.画三视图原则：长（），高（），宽（）；画图时，看得见的轮廓线画成实线，看不见的 轮廓线画成虚线。三个图的位置展示： （1）平行投影：平行光线照射形成的投影（如太阳光线）。当平行光线垂直投影面时 3.投影叫正投影。三视图都是正投影。 （2）中心投影：一点出发的光线形成的投影（如手电筒，路灯，台灯） 4.圆柱体的侧面展开图是矩形，这个矩形的长等于圆柱体的（） 这个矩形的宽（高）是圆柱体的（），圆柱体的主视图和左视图 也是矩形，这个矩形的长等于圆柱体的（），这个矩形的宽（高） 等于圆柱体的（）。 2.圆锥体的侧面展开图是扇形，这个扇形的半径是圆锥体的（），这个扇形的弧长 是圆锥体的（），圆锥体的主视图和左视图是（等腰三角形），这个等腰三角形的腰长
等于圆锥体的（ ），这个等腰三角形的高等于圆锥体的（ ）。 二、知识应用 （一．）选择题 1.下列各几何体三视图都是圆的是（ ） A 球体 B 圆锥 C 圆柱 D 圆台 1 2.下图中是在太阳光线下形成的影子是（ ） A B C D 3.如图所示，水杯的杯口与投影面平行，投影线的方向箭头所示，它的正投影图是（ ） A B C D 4.右图是由三个同样大小的正方体搭成的几何体，其左视图为（ ） A B C D 5. 如右图由多块同样大小的正方体搭成的几何体的俯视图，则该几何体的主视图是（ ） A B C D 6. 如图分别由多块同样大小的正方体搭成的几何体的主视图和俯视图，则该几何体最少有1 2 3
