道康宁○R DC995硅酮结构密封胶 产品说明： 道康宁○R995硅酮结构密封胶是专门为结构装配而设计单组份，高稳定性，中性固化的弹性密封胶，它具有下列独特的特征： 1、对大多数建筑材料如玻璃、阳极氧化铝材、花岗岩以及涂漆层金属材料，包括大多数的 氟碳烤漆材料，不需使用底漆就有优越的粘接性。 2、特佳的贮存期。 3、副产品无腐蚀性。 4、固化后形成强有力及具弹性的硅酮橡胶。 基本用途： 道康宁995硅酮结构密封胶设计与结构性应用： 结构性应用，包括与工厂或工地组装的玻璃和金属材料间装配，完全固化后，此密封胶层形成耐久，具有弹性的防水界面。 使用限制： 不能使用于下列情况： 1、所有会渗出油脂、可塑剂或溶剂的材料，诸如浸油木材，油底钢板缝以及某些未硫化或 部分硫化的橡胶垫衬材和胶带等； 2、密不透风的场所； 3、当材料表面温度超过50℃时； 4、结霜或潮湿的表面； 5、连续浸水的环境； 6、地底下终年潮湿的地方； 7、需要上油漆的表面，因漆膜会龟裂或剥落； 8、地平面上的接口，以及易遭到磨损或物理性破坏的地方； 9、会直接接触到食品的表面，此硅酮胶尚未经过美国食品和药物检验局之试验以证实是否 符合标准。 典型物性：
材料特性： 道康宁○R995硅酮结构密封胶是一种单组份粘稠膏状物，可随时使用。在-25℃至+50℃的温度范围内，粘稠度仍保持均匀，容易挤出。 颜色： 黑色、白色、灰色。 包装： 592ml香肠状铝箔包装、305ml硬胶瓶包装。 采用标准： GB16776-2005 ASTM C1184 联邦标准TT-S-001543A(COM-NBS)
联邦标准TT-S-00230C(COM-NBS) 技术资料： 道康宁○R995硅酮结构密封胶实际上并不受阳光、雨水、风雪和极度高低温的影响。它独一无二的耐候性使它即使暴露在恶劣天气条件下，若完全固化后，依然保持本质不变。接口的原始设计性能不会因老化和暴露在大气中而产生显著的变化，密封胶仍能维持耐水和耐候特性。 固化后的密封胶在-4℃的低温和+150℃的高温范围内，仍保持弹性，而不会脆化，龟裂或被撕裂。 道康宁○R995硅酮结构密封胶与大多数的反射玻璃和中空玻璃都相容。 贮存和有效期限 当贮存在+32℃或更低的温度下，道康宁○R995硅酮结构密封胶需在包装上印有的最后使用期限前使用。保质期为制造日期后18个月。 表1：每支（592ml）道康宁○R995建筑用硅酮结构密封胶施用长度（m） 密封胶的实际用量会因接口设计，视垫材料的安装位置，修整技术以及工地的损耗量而不一。
密封胶效果的评判和密封胶有哪些种类 1、表面效果 固体垫片无论怎样压紧，也不会完全填满接合面上的凹凸不平，在界面上总会存有间隙，而液态密封胶却能将全部凹陷填平，呈现出良好的密封效果。 2、粘附效果 液态密封胶呈液态状，具有一定的粘性，对金属接合面具有一定的粘附力，有利于密封。密封胶 3、薄膜效果 处于接合面间的液态密封胶被螺纹紧固后，形成与间隙相同的薄膜，同时与表面十分吻合。同时越薄的膜，复原能力越大，越有利于密封。 4、流动和耐压性 使用液态密封胶的金属接合面，间隙一般都在0.1mm以下，而且液态密封胶又是粘度很高的液体，很难发生流动，从而保持了其良好的密封性。 5、容积变化和流动性 固体垫片的防泄漏作用是靠垫片的压缩而产生的弹性变形。而液态密封胶的防漏是在受压和拉伸时容积发生变形，它不存在固体垫片的压缩变形，从而也就没有压缩疲劳、弹性破坏、应力松弛等现象，而且它总是与连接界面粘附着的，所以能防止界面泄漏。 密封胶具有良好的密封性能，又有良好的耐温、耐压、耐密介质等特点，使用方法简便，常用于机电产品的静止接合面间的密封，以及接合面较复杂的螺纹等的密封，密封胶一般分为液态密封胶与厌氧胶两大类。 密封胶分类 1、按照化学成分分类，可以分为橡胶型、树脂型、油基型和天然高分子密封胶。这种分类法能更具高分子材料的特性推测出其乃温馨、密封性及对各种介质的适应能力。 橡胶型：此类密封胶以橡胶为基料。常用橡胶有聚硫橡胶、硅橡胶、聚氨酯橡胶、氯丁橡胶和丁基橡胶等。 树脂型：此类密封胶以树脂为基料。常用树脂有环氧树脂、不饱和聚酯树脂、酚醛树脂、聚丙烯酸树脂、聚氯乙烯树脂等。 油基型：此类密封胶以油料为基料。常用的油类有各种植物油如亚麻油、蓖麻油和桐油、以及动物油、如鱼油等。 密封胶分类
建筑设计师如何选用硅酮密封胶 （成都硅宝科技股份有限公司） 有机硅材料是一类性能优异、功能独特、用途极广的新型材料，为化工新型材料中产业规模最大的行业之一，有机硅聚合物是含有硅元素的众多高分子化合物的总称，因主链以硅氧键（-Si-O -）组成，侧链带有有机基团，兼具无机和有机聚合物的双重性能，性能独特。有机硅材料因具有电气绝缘、耐辐射、阻燃、耐腐蚀、耐高低温，以及生物相容性好等优良特性，使其在航天、航空、汽车、战车、舰船、建筑、电子、电气、纺织、造纸、医疗卫生、食品、日用化学品等有着广泛的应用。可以说，有机硅材料是一种关系着高新技术、国防现代化、国民经济及人民生活水平的新材料。室温硫化硅橡胶俗称硅酮密封胶，是有机硅材料的一种，作为一种常用的建筑密封胶，其市场需求也随着人民生活水平的不断提高而越来越大，其规格、品种、质量也进一步增加和提高。由于硅酮密封胶的种类繁多，使用的部位与要求也纷繁复杂，因此许多建筑设计师对怎样选择合适的硅酮密封胶深感困惑。本文主要针对各种硅酮密封胶的不同用途，设计师如何选择使用硅酮密封胶，以及使用过程中所遇到的问题作相应的概述。 1.按使用部位选择硅酮密封胶 一般而言，大多数硅酮密封胶是按照应用部位不同而命名的，例如幕墙用硅酮结构密封胶、石材用硅酮密封胶、采光顶用硅酮密封胶、混凝土板块接缝用硅酮密封胶、门窗用硅酮密封胶、中空玻璃用硅酮密封胶等等。下面重点讨论一下如何按照应用部位不同来选择不同的硅酮密封胶。 1.1结构装配部位 1.1.1普通幕墙的结构装配 建筑幕墙通常由面板（玻璃、铝板、石板、陶瓷板等）和幕墙的支承结构（铝横梁立柱、钢结构、玻璃肋等等）组成。采用各种幕墙作为外围护结构的建筑物，一般都是主体框架结构的建筑物，在幕墙结构设计中，幕墙的支承结构（龙骨）和主体框架结构之间，通常采用角铁等钢性连接，而支承结构和幕墙面板板块之间，按JGJ102《玻璃幕墙工程技术规范》规定必须采用硅酮结构密封胶柔性连接。在这个部位上的硅酮结构密封胶必须达到国家强制标准GB 16776《建筑用硅酮结构密封胶》的要求，需要承受多种荷载，并保证对幕墙面板长久的粘结性，绝不允许有脱落现象发生，一旦硅酮结构密封胶出现问题，有可能造成幕墙面板从天而降的危险。硅酮结构密封胶自身强度大、韧性高，在高低温、浸水或紫外光照射
硅酮密封胶的基本知识 newmaker 室温硫化硅橡胶（RTV）是六十 年代问世的一种新型的有机硅弹性体，这种橡胶的最显著特点是在室温下无须加热、如压即可就地固化，使用极其方便。因此，一问世就迅成为整个有机硅产品的一个重要组成部分。现在室温硫化硅橡胶已广泛用作粘合剂、密封剂、防护涂料、灌封和制模材料，在各行各业中都有它的用途。室温硫化硅橡胶由于分子量较低，因此素有液体硅橡胶之称，其物理形态通常为可流动的流体或粘稠的膏状物，其粘度在100～1000000厘沲之间。 根据使用的要求，可把硫化前的胶料配成自动流平的灌注料或不流淌但可涂刮的腻子。室温硫化硅橡胶所用的填料与高温硫化硅橡胶类似，采用白炭黑补强，使硫化胶具有10～60公斤／厘米2扯断强度。填加不同的添加剂可使胶料具有不同的比重、硬度、强度、流动性和触变性，以及使硫化胶具有阻燃、导电、导热、耐烧蚀等各种特殊性能。室温硫化硅橡胶按其包装方式可分为单组分和双组分室温硫化硅橡胶，按硫化机理又可分为缩合型和加成型。因此，室温硫化硅橡胶按成分、硫化机理和使用工艺不同可分为三大类型，即单组分室温硫化硅橡胶、双组分缩合型室温硫化硅橡胶和双组分加成型室温硫化硅橡胶。 单组分和双组分缩合型室温硫化硅橡胶的生胶都是α,ω-二羟基聚硅氧烷;加成型室温硫化硅橡胶则是含烯基和氢侧基（或端基）的聚硅氧烷，因为在熟化时，往往在稍高于室温的情况下（50～150℃）能取得好的熟化效果,所以,又称低温硫化硅橡胶（LTV）。这三种系列的室温硫化硅橡胶各有其优缺点：单组分室温硫化硅橡胶的优点是使用方便，但深部固化速度较困难；双组分室温硫化硅橡胶的优点是固化时不放热,收缩率很小，不膨胀，无内应力，固化可在内部和表面同时进行，可以深部硫化；加成型室温硫化硅橡胶的硫化时间主要决定于温度，因此，利用温度的调节可以控制其硫化速度。 单组分室温硫化硅橡胶的硫化反应是靠空气中的水分来引发的。常用的交链剂是甲基三乙酰氧基硅烷,它的Si-O-C键很易被水解，乙酰氧基与水中的氢基结合成醋酸，而将水中的羟基移至原来的乙酰氧基的位置上，成为三羟基甲基硅烷。三羟基甲基硅烷极不稳定，易与端基为羟基的线型有机硅缩合而成为交链结构。平时，将含有硅醇端基的有机硅生胶与填料、催化剂、交链剂等各种配合剂装入密封的软管中，使用时由容器挤出，借助于空气中的水分而硫化成弹性体,同时放出低分子物。交链剂除甲基三乙酰氧基硅烷外，还可以是含烷氧基、肟基、胺基、酰胺基、酮基的硅烷。当与烷氧基交链后放出醇，称为脱醇型单组分室温硫化硅橡胶，当与肟基交链后生成肟，称为脱肟型室温硫化硅橡胶、因此，随着交链剂的不同，单组分室温硫化硅橡胶可为脱酸型、脱肟型、脱醇型、脱胺型、脱酰胺型和脱酮型等许多品种，但脱酸型是目前最广泛使用的一种。单组分室温硫化硅橡胶的硫化时间取决于硫化体系、温度、湿度和硅橡胶层的厚度，提高环境的温度和湿度，都能使硫化过程加快。在典型的环境条件下，一般15～30分钟后，硅橡胶的表面可以没有粘性，厚度0.3厘米的胶层在一天之内可以固化。固化的深度和强度在三个星期左右会逐渐得到增强。
密封胶的种类及介绍 七十年代以后，密封胶已开始用于建筑结构接缝密封，逐渐成为主体材料。该类材料可功能和基础聚合物两种方法分类，重要的是根据用途及密封功能对产品分类，已经编制标准的有玻璃幕墙接缝密封胶、混凝土接缝密封胶、石材密封胶、防霉密封胶、金属彩板密封胶、窗用密封胶等，随着需要可能还有防火密封胶、绝缘密封胶、阻蚀密封胶等，其物理力学性均按ISO 11600标准分级外，分别规定出功能特有的技术要求。对设计选材、产品研究和工程应用来讲，按基础聚合物类型分类已显得不为重要，关键是各该产品满足用途和特定的功能要求。先列出几种分类的密封胶和相关技术要求。 1) 幕墙玻璃接缝密封胶 具有粘接密封幕墙玻璃接缝的密封胶，目前基本是硅酮型密封胶。外观为单组份支装可挤注的粘稠流体，挤出后不下垂、不变形，颜色以黑色为主。用于长期承受日光、雨雪和风压等环境条件的交变作用、承受较大接缝位移的幕墙玻璃-玻璃接缝的粘接密封，也可用于建筑玻璃的其他接缝密封。按位移能力及模量分为4个级别。 2) 建筑窗用密封胶 用于窗洞、窗框及窗玻璃密封镶装的密封胶。外观为单组份支装可挤注的粘稠流体，挤出后不下垂、不变形。颜色有透明、半透明、茶色、白色、黑色等。产品按模量及位移能力大小分为3个级别。该类密封胶主要用于接缝密封，不承受结构应力。适应要求的密封胶可以是硅酮、改性硅酮、聚氨酯、聚硫型等，洞口-窗框密封可以是硅化丙烯酸型或丙烯酸型。 3) 混凝土建筑接缝密封胶 定义：用于混凝土建筑屋面、墙体变形缝密封的密封胶。 外观为单组份支装可挤注粘稠流体。 由于构件材质、尺寸、使用温度、结构变形、基础沉降影响等使用条件范围宽，对密封胶接缝位移能力及耐久性要求差别较大，产品包括25级至7.5级的所有6个级别。按流动性分为N型--用于垂直接缝，挤出后不下垂、不变形；S 型—用于水平接缝能自流平。主要包括中性硅酮密封胶、改性硅酮、聚氨酯、聚
之江JS-6000硅酮结构胶-上海铭根 规格 品牌型号之江JS-6000 性能结构胶 基料中性硅酮 净容量590ml 颜色黑色 包装规格590ml*20支/箱 作用领域建筑幕墙、玻璃和金属材料的装配 参数 性能指标试验方法下垂性（mm）≤3 GB/T13477.6-2002 表干时间（h）≤3 GB/T13477.5-2002 14-21天 固化时间（湿度50±5%，温度 23±2℃） 产品在湿度50±5%，温度23±2℃条件下固化21天后： 硬度（邵A）42 GB/T531-1999 12.5%伸长率时拉伸模量（MPa）0.14 GB/T13477.8-2002 50%伸长率时拉伸模量（MPa）0.40 GB/T13477.8-2002 极限拉伸模量（MPa）≥0.90 GB/T13477.8-2002 极限伸长率% 200-300 GB/T13477.8-2002 产品特性 建筑用硅酮结构密封胶； 满足中国GB16776-2005建筑用硅酮结构密封胶标准、美国ASTM C 920-2011弹性封缝剂+标准规格； 中性固化：适用于大多数建筑材料而不会产生不良反应或腐蚀作用； 可承载接口±25%的伸缩位移能力； 为建筑幕墙中的结构粘结装配而设计； 玻璃和金属材料之间的装配。 产品说明 1.之江JS-6000建筑用结构硅酮密封胶是一种单组分、中性固化、专为建筑幕墙中的结构粘结装配而设计的硅酮结构密封胶。具有广泛的温度范围，固化后在-50～150℃保持良好的弹性。完全固化后密封胶可形成可承载结构强度的耐久、弹性的防水界面。 2.采用标准：之江 JS6000固化形成优异、耐用的高模量、高弹性的硅酮橡胶。表现出优异的粘结性和耐老化稳定性。满足中国GB 16776-2005和美国 ASTN C 920-2011的各项性能指标。 3. 储存方式：以原包装存在干燥通风、27℃或更低的温度环境条件下，之江JS1200产品自生产之日起，保质期为12个月，请注意包装上的生产日期。

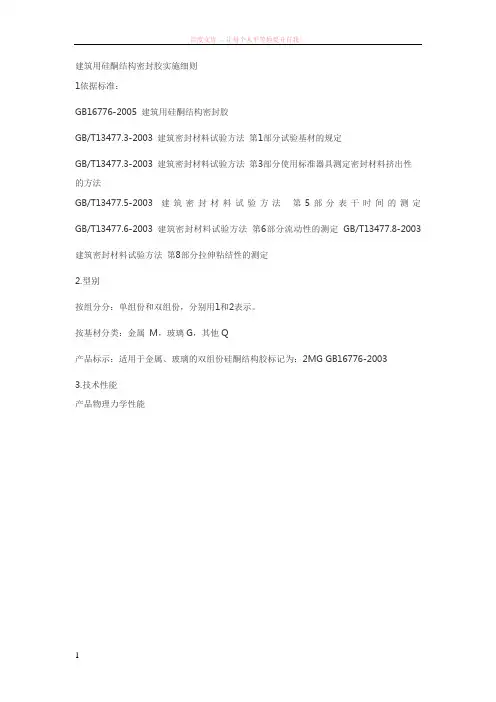

建筑用硅酮结构密封胶实施细则 1依据标准： GB16776-2005 建筑用硅酮结构密封胶 GB/T13477.3-2003 建筑密封材料试验方法第1部分试验基材的规定 GB/T13477.3-2003 建筑密封材料试验方法第3部分使用标准器具测定密封材料挤出性 的方法 GB/T13477.5-2003 建筑密封材料试验方法第5部分表干时间的测定GB/T13477.6-2003 建筑密封材料试验方法第6部分流动性的测定GB/T13477.8-2003 建筑密封材料试验方法第8部分拉伸粘结性的测定 2.型别 按组分分：单组份和双组份，分别用1和2表示。 按基材分类：金属M，玻璃G，其他Q 产品标示：适用于金属、玻璃的双组份硅酮结构胶标记为：2MG GB16776-2003 3.技术性能 产品物理力学性能 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------
4 试验条件 4.1标准试验条件 温度：（23±2）℃，相对湿度（50±5）% 5试验项目 5.1外观 5.1.1产品应为细腻、均匀膏状物，无起泡、结块、凝胶、结皮，无不宜分散的析出物。 5.1.2双组份产品两组份的颜色应有明显区别。 5.2下垂度试验温度：（50±2）℃ 5.2.1试验器具： ----------专业最好文档，专业为你服务，急你所急，供你所需-------------
下垂度模具流平性模具鼓风干燥箱（50±2）℃钢板尺（0.5mm）聚乙烯条（厚度≤0.5mm，长度≤1mm） 5.2.2试件制备： 将下垂度模具用丙酮等溶剂清洗干净并干燥之。把聚乙烯条衬在模具底部，使其盖住模具上部边缘，并固定在外侧，然后把已在（23±2）℃下放置24h的密封材料用刮刀填入模具内，制备试件时应注意： a)避免形成气泡； b)在模具表面上将密封材料压实； c)修整密封材料的表面，使其与模具的表面和末端齐平； d)放松模具的聚乙烯条。 5.2.3试验步骤： 试验步骤A： 将制备好的试件立即垂直放置在已调节至（50±2）℃的干燥箱中，模具的延伸端向下，放置24h。然后从干燥箱中取出试件。用钢板尺在垂直方向上测量每一试件中试样从底面往延伸端向下移动的距离（mm）。 试验步骤B： 将制备好的试件立即水平放置在已调节至（50±2）℃的干燥箱中，使试样的外露面与水平面垂直，放置24h。然后从干燥箱中取出试件。用钢板尺在水平方向上测量每一试件中试样超出槽形模具前端的最大距离（mm）。 如果试验失败，允许重复一次，只能重复一次。 5.3挤出性 5.3.1试验器具： 聚乙烯挤胶筒（177ml）挤出器（试验体积250ml或400ml）空气压缩机（200±2.5）----------专业最好文档，专业为你服务，急你所急，供你所需-------------
密封胶检测相关标准 密封胶是指引随密封面形状而变形，不易流淌，有一定粘结性的密封材料。是用来填充构形间隙、以起到密封作用的胶粘剂。具有防泄漏、防水、防振动及隔音、隔热等作用。通常以沥青物、天然树脂或合成树脂、天然橡胶或合成橡胶等干性或非干性的粘稠物为基料，配合滑石粉、白土、炭黑、钛白粉和石棉等惰性填料，再加入增塑剂、溶剂、固化剂、促进剂等制成。（001）（14.01.22） 按基料分类 橡胶型：此类密封胶以橡胶为基料。常用橡胶有聚硫橡胶、硅橡胶、聚氨酯橡胶、氯丁橡胶和丁基橡胶等。 树脂型：此类密封胶以树脂为基料。常用树脂有环氧树脂、不饱和聚酯树脂、酚醛树脂、聚丙烯酸树脂、聚氯乙烯树脂等。 油基型：此类密封胶以油料为基料。常用的油类有各种植物油如亚麻油、蓖麻油和桐油、以及动物油、如鱼油等。 检测标准： CECS217-2006聚硫、聚氨酯密封胶给水排水工程应用技术规程(附条文说明) GB/T14683-2003硅酮建筑密封胶 GB16776-2005建筑用硅酮结构密封胶 GB/T22083-2008建筑密封胶分级和要求 GB/T23261-2009石材用建筑密封胶 GB24266-2009中空玻璃用硅酮结构密封胶 GB/T24267-2009建筑用阻燃密封胶 GB/T24498-2009建筑门窗、幕墙用密封胶条 GB/T29755-2013中空玻璃用弹性密封胶 JB/T4254-1999液态密封胶 JB/T6144.1-2007锥密封胶管总成锥接头 JB/T6144.2-2007锥密封胶管总成55°非密封管螺纹锥接头 JB/T6144.3-2007锥密封胶管总成55°密封管螺纹锥接头 JB/T6144.4-2007锥密封胶管总成60°密封管螺纹锥接头 JB/T6144.5-2007锥密封胶管总成焊接锥接头
现今建筑胶的应用越来越广泛,但对胶的认识上既便是从事建筑多年的建筑人士也大多是一知半解,希望这篇文字能给各位同行做个参考,如有不妥的地方,也请大家多多指教。 谈到胶,要先说胶的分类，建筑用胶基本可以分为下面几大类： 1、建筑密封胶：用于简单的墙体嵌缝。 2、硅酮耐侯密封胶(中性胶)：用于防水密封。 3、硅酮结构密封胶：用于结构性粘结、固定。 4、放火密封胶：用于防火密封。 5、丁基胶：用于中空玻璃第一道密封。 6、发泡胶：用于塞缝，兼防水作用。 根据胶的分类，各生产厂家具体的型号也各个不同，下面简单介绍一下胶的基本知识。 1、硅酮玻璃胶从产品包装上可分为两类：单组份和双组份。单组份的硅酮胶，其固化是*接触空气中的水分而产生物理性质的改变;双组份则是指硅酮胶分成A、B两组，任何一组单独存在都不能形成固化，但两组胶浆一旦混合就产生固化。目前市场上常见的是单组份硅酮玻璃胶。 单组份硅酮玻璃胶按性质又分为酸性胶和中性胶两种。 酸性玻璃胶主要用于玻璃和其它建筑材料之间的一般性粘接。而中性胶克服了酸性胶腐蚀金属材料和与碱性材料发生反应的特点，因此适用范围更广，其市场价格比酸性胶稍高。 市场上比较特殊的一类玻璃胶是硅酮结构密封胶，因其直接用于玻璃幕墙的金属和玻璃结构或非结构性粘合装配，故质量要求和产品档次是玻璃胶中最高的，其市场价格也最高。 2、简述： 单组份硅酮玻璃胶是一种类似软膏，一旦接触空气中的水分就会固化成一种坚韧的橡胶类固体的材料。 硅酮玻璃胶的粘接力强，拉伸强度大，同时又具有耐候性、抗振性，和防潮、抗臭气和适应冷热变化大的特点。加之其较广泛的适用性，能实现大多数建材产品之间的粘合，因此应用价值非常大。 硅酮玻璃胶由其不会因自身的重量而流动，所以可以用于过顶或侧壁的接缝而不发生下陷，塌落或流走。它主要用于干洁的金属、玻璃，大多数不含油脂的木材、硅酮树脂、加硫硅橡胶、陶瓷、天然及合成纤维，以及许多油漆塑料表面的粘接。质量好的硅酮玻璃胶在摄氏零度以下使用不会发生挤压不出、物理特性改变等现象。充分固化的硅酮玻璃胶在温度到204℃(400oF)的情况下使用仍能保持持续有效，但温度高达218℃(428oF)时，有效时间会缩短。 硅酮玻璃胶有多种颜色，常用颜色有黑色、瓷白、透明、银灰、灰、古铜六种。其它颜色可根据客户要求订做。 3、胶的用途 (一)、酸性玻璃胶 1、适宜作密封、堵塞防漏及防风雨用途，室内室外两者皆宜(室内效果更佳)，防渗防漏效果显著。 2、粘接汽车的各种内部装饰，包括：金属、织物和有机织物及塑料。 3、接合加热和制冷设备上的垫片。 4、在金属表面加装无螺孔的筋条、铭牌以及漆加塑料材料。 5、对烘箱门上的窗口、气体用具上的烟道、管道接头、通道门进行封口。 6、为齿轮箱、压缩机、泵提供即时成形的防漏垫。 7、
关于硅酮玻璃胶的基本知识 一、分类： 二、简述： 单组份硅酮玻璃胶是一种类似软膏，一旦接触空气中的水分就会固化成一种坚韧的橡胶类固体的材料。硅酮玻璃胶的粘接力强，拉伸强度大，同时又具有耐候性、抗振性，和防潮、抗臭气和适应冷热变化大的特点。加之其较广泛的适用性，能实现大多数建材产品之间的粘合，因此应用价值非常大。硅酮玻璃胶由其不会因自身的重量而流动，所以可以用于过顶或侧壁的接缝而不发生下陷，塌落或流走。它主要用于干洁的金属、玻璃，大多数不含油脂的木材、硅酮树脂、加硫硅橡胶、陶瓷、天然及合成纤维，以及许多油漆塑料表面的粘接。质量好的硅酮玻璃胶在摄氏零度以下使用不会发生挤压不出、物理特性改变等现象。充分固化的硅酮玻璃胶在温度到204℃（400oF）的情况下使用仍能保持持续有效，但温度高达218℃（428oF）时，有效时间会缩短。硅酮玻璃胶有多种颜色，常用颜色有黑色、瓷白、透明、银灰、灰、古铜六种。其它颜色可根据客户要求订做。三、用途（一）、酸性玻璃胶1、适宜作密封、堵塞防漏及防风雨用途，室内室外两者皆宜（室内效果更佳），防渗防漏效果显著。2、粘接汽车的各种内部装饰，包括：金属、织物和有机织物及塑料。3、接合加热和制冷设备上的垫片。4、在金属表面加装无螺孔的筋条、铭牌以及漆加塑料材料。5、对烘箱门上的窗口、气体用具上的烟道、管道接头、通道门进行封口。6、为齿轮箱、压缩机、泵提供即时成形的防漏垫。7、对船仓以及窗口密封。8、拖车、卡车驾驶室玻璃窗的密封。9、粘合和密封设备部件。10、形成防磨涂层。11、镶嵌和填充薄金属片迭层、道管网络和设备机壳。（二）、中性耐候胶1、适用于各种幕墙耐候密封，特别推荐用于玻璃幕墙、铝塑板幕墙、石材干挂的耐候密封；2、金属、玻璃、铝材、瓷砖、有机玻璃、镀膜玻璃间的接缝密封；3、混凝土、水泥、砖石、岩石、大理石、钢材、木材、阳极处理铝材及涂漆铝材表面的接缝密封。大多数情况下都无需使用底漆。（三）、硅酮结构胶1、首要用于玻璃幕墙的金属和玻璃间结构或非结构性粘合装配。2、它能将玻璃直接和金属构件表面连接构成单一装配组件，满足全隐或半隐框的幕墙设计要求。3、中空玻璃的结构性粘接密封。四、限制条件各种硅酮玻璃胶使用时均会受到以下限制：1、长期浸水的地方不宜施工；2、不与会渗出油脂、增塑剂或溶剂的材料相溶；3、结霜或潮湿的表面不能粘合；4、完全密闭处无法固化（硅胶需*空气中的水分固化）；5、基材表面不干净或不牢固。（一）、酸性玻璃胶更有以下限制条件：酸性硅酮玻璃胶会腐蚀或不能粘合铜、黄铜（及其它含铜合金）、镁、锌、电镀金属（及其它含锌合金），同时建议砖石料制成物品及碳化铁体基质上不要使用酸性玻璃胶,在甲基异丁烯酸盐（PLEXIGLAS）、聚碳酸、聚丙烯、聚乙烯和TEFLON（特氟隆、聚四氟乙烯）制成的材料上使用本品将无法获得很好的粘接效果及好的相溶性。移动大于接缝宽度25%的连接也不适合用酸性玻璃胶，在结构用玻璃上也最好不用普通酸性玻璃胶（酸性结构胶除外），另外在有磨蚀以及会产生实质弊端的地方不应使用酸性玻璃胶。硅酮酸性胶的基材表面温度超过40℃不宜施工。（二）、中性耐候胶还有以下限制条件：中性耐候胶不适用于结构性玻璃装配；基材表面温度超过50℃不宜施工。（三）、硅酮结构胶还有以下限制条件：硅酮结构胶的基材表面温度超过40℃不宜施工。五、使用方法1、使用：单组份硅酮玻璃胶即时可以使用，用打胶枪很容易将它从胶瓶内打出，并可用抹刀或木片修整其表面。 2、粘住时间：硅酮胶的固化过程是由表面向内发展的，不同特性的硅胶表干时间和固化时间都不尽相同（固化时间的详细说明请参阅第四篇的《技术参数》内容），所以若要对表面进行修补必须在玻璃胶表干前进行（酸性胶、中性透明胶一般应在5-10分钟内，中性杂色胶一般应在30分钟内）。如果采用分色纸来覆盖某一地方，涂胶后，一定要在外皮形成前取走。 3、固化时间：玻璃胶的固化时间是随着粘接厚度增加而增加的，例如12mm厚度的
一、建筑密封胶的性状分类 依据性状我国建筑(yi1 ju4 xing4 zhuang4 wo3 guo2 jian4 zhu4)密封胶分别有嵌缝膏“Caulk” 、密封胶“Sealant”和结构密封胶“Construction Sealant”；它们按照功能和基础聚合物的不同进行名称命名，在各相关产品标准中分别有各自定义，现归纳如下供参考，具体的技术要求和试验方法另文介绍。 1 建筑嵌缝膏 嵌缝膏（Caulk）是由天然或合成的油脂、液体树脂、低熔点沥青、焦油或这些材料的复合共混物，加入改性胶同纤维、矿物填料共混制成的粘稠膏状物。基础材料一般有干性油、橡胶沥青、橡胶焦油、煤焦油、聚丁烯、聚异丁烯、聚氯乙烯及其复合物。嵌缝膏为塑性或弹塑性体，嵌缝后由于氧化、低分子物挥发或冷却，表面形成皮膜或随时间延长而硬化，但通常不发生化学固化。可承受接缝位移±3%以下，优质产品可达±5%或±7.5%。产品一般易粘灰、易受烃类油褥蜡，易随运用时间而失去塑性及弹性，运用寿命较短。产品价格廉价、施工方便，七十年代以前广泛用于建筑接缝密封处理，至今仍有一定市场。其中以聚丁烯、聚异丁烯为基础的产品成本较高，耐久性优，可制成自粘性条带用于嵌填接缝，也用于中空玻璃一道密封。 1) 油性嵌缝膏定义 产品是由天然或合成的油脂等为基础，同碳酸钙、滑石粉等矿物掺合，形成高黏度的塑性膏状物。一般在氧化后表面成膜并随时间延续氧化深入内部逐渐硬化。产品按含水率、下垂度及附着力高低分两类。外观为团块膏状物，具有明显塑性，可用手或刮刀嵌填腻缝。成本低，施工方便，主要用于建筑防水接缝填充、钢、木门窗玻璃镶装中接缝位移不明显、耐侯要求不高、对油脂渗透污染装饰面无要求的场合。 2) 玛碲脂 产品以石油沥青为基料同溶剂、复合填料改性制成的冷胶结密封料。外观为黑色团块状，加热可倾流，不燃、易施工、运输方便。 3) 建筑防水沥青嵌缝油膏（简称油膏） 产品以石油沥青为基料，加入橡胶（含废橡胶）、SBS树脂等改性材料，热熔共混制成。外观黑色粘稠膏状材料。可冷用嵌填，用于建筑接缝、孔洞、管口等部位防水防渗。 4) 聚氯乙烯防水接缝嵌缝膏 产品以聚氯乙烯（含PVC废料）和焦油为基础同增塑剂、稳定剂、填充剂等共混经塑化或热熔制成。分热塑型和热熔型，外观黑色粘稠膏状或块状。施工方便，价格低廉，用于建筑接缝、孔洞、管口等部(_guan kou deng bu)位防水防渗，此外还用于屋面涂膜防水。 5) 丁基及聚异丁烯嵌缝膏 产品以丁基、氯化丁基及聚异丁烯为基础同褥蜡剂、填充剂等混炼制成的材料。外观为塑性团块状膏状物，也可制成腻子条带。用于嵌填接缝，耐老化、粘结性稳定、透气率低，用于接缝、空洞密封。高性能产品可热挤压注，用于中空玻璃一道密封。 2 功能密封胶 产品以弹性(弹塑性)聚合(ju4 he2)物或其溶液、乳液为基础，添加改性剂、固化剂、补强剂、
之江JS-6000硅酮结构胶-上海铭根 产品特性 建筑用硅酮结构密封胶； 满足中国GB16776-2005建筑用硅酮结构密封胶标准、美国ASTM C 920-2011弹性封缝剂+标准规格； 中性固化：适用于大多数建筑材料而不会产生不良反应或腐蚀作用； 可承载接口±25%的伸缩位移能力； 为建筑幕墙中的结构粘结装配而设计； 玻璃和金属材料之间的装配。 产品说明 1.之江JS-6000建筑用结构硅酮密封胶是一种单组分、中性固化、专为建筑幕墙中的结构粘结装配而设计的硅酮结构密封胶。具有广泛的温度范围，固化后在-50～150℃保持良好的弹性。完全固化后密封胶可形成可承载结构强度的耐久、弹性的防水界面。 2.采用标准：之江 JS6000固化形成优异、耐用的高模量、高弹性的硅酮橡胶。表现出优异的粘结性和耐老化稳定性。满足中国GB 16776-2005和美国 ASTN C 920-2011的各项性能指标。 3. 储存方式：以原包装存在干燥通风、27℃或更低的温度环境条件下，之江JS1200产品自生产之日起，保质期为12个月，请注意包装上的生产日期。
4.使用前的准备工作：按照要求安装衬垫材料或接口填补剂，垫杆隔离物和胶带。同接口相联的区域应采用遮蔽带，以确保密封胶密封线的整洁。 5.为确保在多孔性或非多孔性表面的最佳粘结性，在工程开工前都应做粘结性测试。 6.注胶时应均匀施力，使胶充满被黏缝内然后修整： 7.注意事项：施工时应保持通风，因为密封胶需吸收空气中的水份固化，同时会有挥发性气体产生。 8.切勿让小孩接触，若眼睛直接接触到未固化的胶黏剂应及时用大量的清水清洗并向医生求助。 结构性装配接口设计 硅酮结构性接口设计需由专业设计人员一句建筑业的一般设计指导通则来准备。典型的硅酮结构性接口设计（见下图）基本的设计通则包括了： 结构胶的宽度不可小于6毫米 结构胶的深度不可小于6毫米 结构胶的宽度必须等于或大于结构胶的深度 结构胶的最小宽度计算公式（见下图） 结构胶的接口必须能用一般标准的施工方式而将胶打满 结构胶的接口在固化期间不得移动 接口设计必需能让结构胶与空气接触，以利固化 硅酮结构密封胶用于支撑永久荷载时，其永久荷载设计强度为700kg/m3 推荐的接口设计：
硅酮、聚氨酯、聚硫密封胶区别 硅酮密封胶固化时不起泡,能与混凝土牢固黏结,变形能力强,耐湿热、耐老化,但其耐油性和抗撕裂性差,不耐磨、不耐穿刺,且当胶层厚时完全固化很困难,易产生油状渗析物污染混凝土,价格较贵,我国机场、道路工程应用不多. 聚氨酯密封胶强度高,抗撕裂、耐穿刺、耐磨、耐低温、耐油、耐酸碱,且黏结性和抗疲劳性好,但其固化时异氰酸酯端基与空气中的水分反应释放出CO2,使密封胶本体产生气泡甚至裂纹,另外,其固化速度较慢,表面容易发黏,不能长期耐湿热和耐老化.尽管如此,因其价格较低,故机场、道路工程应用较多. 聚硫密封胶有较高的黏结强度,优良的抗位移、抗撕裂能力以及良好的耐油、耐水、耐溶剂、耐低温性能,是国际上公认的唯一能在水中保持原性能,并且无毒无污染的理想防水密封材料,因而大量应用于工程中.但是由于聚硫原胶主链中多硫键的不稳定性,聚硫密封胶长期在户外暴露时容易出现老化、变硬和表面龟裂等现象,并且硫化剂MnO2不断向聚硫密封胶弹性体提供氧化性很强的氧原子,在聚硫分子间架起密度很大的氧桥,从而使聚硫密封胶交联密度极大提高,导致其逐渐失去弹性,耐候性和耐紫外线性能下降. 1·PSUS的研制 PSUS是由基膏、固化剂组成的双组分新型弹性(柔性)密封胶,其中基膏是由自主研发的聚硫氨酯(PSU)液体橡胶为原
胶,加入活性填料、增塑剂、缓硫化剂等助剂配制而成;固化剂包含硫化剂、助硫化剂、增塑剂等组分. PSUS中增塑剂、填充剂等添加剂的含量占60%~78%(质量分数),这势必对原胶大分子产生较强的隔离作用,如果原胶都是线型大分子,那么即使加入较多的硫化剂和助硫化剂,原胶发生交联反应的速度也较慢,难以形成连续的三维空间网络结构.另外,PSUS要有较低的价格,其原胶含量不能太高.为了使原胶含量较低的PSUS能在适当的时间内形成比较完整的连续的三维空间网络结构,并呈现出优良的综合性能,笔者设计了“双阶交联”方案,即在聚硫氨酯液体橡胶合成过程中进行局域交联(为一阶交联),在密封胶硫化过程中再进一步交联(为二阶交联). 在聚硫氨酯液体橡胶的合成过程及PSUS的复配过程中无废水、废气、废渣的排放,绿色环保,符合可持续发展要求. 2·PSUS的性能 笔者收集了拟用或在用于机场道面工程的国内外不同厂家生产的10种密封胶产品样品,以比较PSUS密封胶与聚氨酯、聚硫、硅酮密封胶的性能差异.有关性能检验参照GB/T 22083—2008《建筑密封胶分级和要求》、GB/T 13477—2002《建筑密封材料试验方法》和国外相关标准[8-12]进行,试验采用电子拉力试验机、专配高低温箱、低温制冷和高温加热设备.试验结果见表1.
浅谈密封胶常用品种 密封胶中分类最广泛的是将密封胶分为硫化型和非硫化型两大类。在硫化型密封胶中应用最广泛的是室温硫化型，加温硫化型用的较少。非硫化型密封胶有液体密封胶和腻子。此外，再加上常用的厌氧性。 1)室温硫化聚硫橡胶密封胶 硫化型密封胶中应用最广的是室温硫化型，加温硫化型用得较少。室温硫化聚硫橡胶密封胶是工业上最早应用的液体密封胶。由于分子主链上含有硫原子，因而其耐油、耐溶剂和耐老化性能很好。通过控制反应条件，可制得不同分子量的聚硫橡胶，其粘度可从几Pa.s 到几千Pa.s以适应不同需要。 聚硫橡胶密封胶对其他材料具有粘接性，大都能室温硫化。大量用于机翼或机身整体、油箱、座舱、水密舱、电器及仪器的密封，寿命达20年以上，使用温度范围为-60～110℃。短期可达130℃，如用于导弹引信头的密封和固体火箭推进剂的粘合。近年来发展很快的碳纤维复合材料、金属蜂窝和芳纶蜂窝夹层结构，都选用聚硫密封胶作为防水密封胶，以及防止这些结构材料与金属铝、钛接触时产生电化学腐蚀的绝缘密封胶。硅室温硫化硅橡胶密封胶 有机硅橡胶是以硅、氧原子交替组成主链的线型高分子化合物。由于硅氧键的键能大大高于一般高分子化合物的主链碳碳键能，因此有机硅橡胶具有较高的耐热性和耐寒性，能在-70～230℃很宽的温度范围内长期使用保持良好的弹性，个别品种可达250～270℃ 硅橡胶大都能室温硫化。硅橡胶密封具有优异的耐热空气，臭氧、光和大气老化的性能。在室外曝晒10年，其物理、力学性能无显著变化。它具有防潮和电绝缘性，能耐磷酸酯液压油和乙酸。但乃燃油和润滑油性能较差。以二甲基硅橡胶为基的密封胶不透气性较差，含乙烯基的硅橡胶密封胶不透气性较好。氟硅橡胶和腈硅橡胶有较好的耐燃油及耐溶剂性。苯撑硅橡胶和苯醚撑硅橡胶密封胶的耐温性可达280℃，并且有防燃自熄、耐辐射等性能。此外，硅橡胶密封胶对金属具有极优的防护性能，多用于飞机门窗、卫生间、飞机和发动机高温区、导管接头，防火墙等的密封。 2)非硫化型密封胶 某些高分子化合物不需要通过化学硫化作用而靠本身的成膜作用(干性粘着型、干性可剥性)或粘附作用(半干性粘弹性、不干性粘接型)也可达到粘接目的。有这类高分子化合物配制成的密封材料，称为非硫化型液体密封胶，简称液体密封胶。 液体密封胶在室温下具有流动性，将它涂敷在结合面上，经过一定时间的干燥或均匀化处理后，形成有剥离性能的弹性胶膜或具有良好的粘接性，粘弹性的薄膜胶层。它不会产生
硅酮胶常用知识 1、结构胶与耐候胶用途不一样，主要成分107的含量比不一样 2、结构胶是以粘接为目的 区别结构胶：A料最好，依次为BCDE B料以上不含白油 液体超过整体45%，固含量为107，剩余部分为白油，白油部分越多质量越差。 3、耐候胶是以填缝为目的。 4、玻璃胶分为：透明和杂色胶（黑白灰统称） 5、透明胶是不含粉料的 6、玻璃胶分为：酸性玻璃胶、中性玻璃胶。 酸性玻璃胶：相对比较环保，是石材料类。 中性玻璃胶：于金属挂钩的用类。 区别：酸性更便宜，中性贵，用途一样。 7、酸性胶的粘接要比中性胶的差 8、酸性与中性的区分：98%原材料一样，决定酸性与中性的材料胶联剂（酸性的交联剂、醇性的交联剂、钨性的交联剂） 9、交联剂的保质期决定了玻璃胶的保质期，酸性粘接好保质期在5个月，醇性的6个月以内，钨性质量最好保质期12个月。 10、决定胶水的好坏是107的含量比例。 11、光泽度越亮越差，含油越多质量越差。 12、最佳施工温度：4--40℃。
13、固化时间：玻璃胶的固化时间是随着粘接厚度增加而增加的，越薄干燥越快，一般情况24小时左右能够固化，厚的可能需3-4天才能凝固，粘接玻璃、金属或大多数木材时，室温下72 小时后就具有20磅/英寸的抗剥离强度。 14、辨别： （1）用手掐一下再拉表面发白，质量差，表面发亮为白油体现，越亮越差；质量较好的胶，表面发钨不含白油。 （2）拉伸比：3倍以上就是B胶类 拉伸比：2倍以上就是C胶D胶以上 拉伸比：2倍以下就是D胶以下 弹性越好，胶越好。 （3）看胶筒底部：再转移视线到胶筒底部，看筒塞边缘是否有玻璃胶溢出，有才是正常的，因为玻璃胶封装的时候里面不能留有空气，所以必须用力推顶活塞，以便把里面的空气挤压出来，于是看到胶溢出来了。 （4）试黏性：玻璃胶打出来后，用器具或者直接用手沾一下玻璃胶，然后提起，看拉丝的长度，相对越长说明质量越是上品。 15、透明胶：内部不含粉； 16、无论是中性透明与酸性透明重量330g。 醇肟型玻璃胶区分： 一、硅酮密封胶醇型和肟型，主要是固化时释放的物质不一样，脱醇型的在南方应用比较多，脱肟型的更适合北方的气候
密封胶的分类及其性能特点 密封胶品种繁多，用途广泛，供制备密封胶用的原材料品种、性能也千差万别。因此在密封胶配方中，其成分的轻微变动会影响到性能的很大变化，为此，在设计和使用选择密封胶时应考虑下列一些因素:流变性、温度和压力、相容性、渗透性、耐候性、机械性能、动态环境、颜色稳定性、易燃性、维修、施工工艺以及表面处理等诸因素。 密封胶的物理性能 密封胶流变性，常用密封胶通常有二种类别，即非触变性的自流平和触变性的不坍塌。前者在施工后能流平;而后者有时类似膏状，不能流平，可用于垂直表面等部位。真正的液态密封越其粘度不超过500Pa.s，超过此粘度值，胶液类似油灰状或浆糊状。 相容性和渗透性,由于其它条件对密封胶的影响，因而密封胶的配方应兼顾到各个方面。化学药品能引起密封胶分解、收缩、膨胀、变脆，或使其变成渗透的。例如，某些密封胶可吸收少量湿气飞从而引起密封胶耐老化性能及耐化学腐蚀性能发生变化;然而另一些单组分密封胶要求吸收湿气才能交联硫化。如果密封胶透气性差，在接缝会残留所隔绝的气体。密封胶的湿气透过率数值大小取决于配中聚合物、填充剂、增塑剂的选择。密封胶的耐油、耐水和耐化学药品试验方法可按ASTM D471进行。测定涅蒸气透过性可按ASTME一96进行。 机械性能,密封胶的重要机械性能包括强度、伸长率、弹性模量、撕裂和耐疲劳性等。根据不同的使用情况，对密封胶的要求也不问.有的密封胶也许不要求强度，而有的密封胶则要求像某些结构胶粘剂那样大的剪切、拉伸和剥离强度。用于接缝的密封胶，其它性能表现得不明显，而接缝的体积膨胀与压缩变形对密封胶形响较大。当接缝体积变小时.密封胶受挤压;当接缝体积增大时，密封胶被拉伸.密封胶的机械性能受接缝的宽度、深度、缩胀程度及环境温度的影响。在密封胶的诸多机械性能中.定伸应力是一个极为重县的物理机械性能指标。在密封胶使用中，尤其是在接缝密封及需要阻尼防震的部位密封中，一般要求较低的定伸应力。例如，中空玻璃构件的粘接及密封所使用的内层丁基密封胶和外层硫化型密封胶(如聚硫密封胶、硅密封胶、聚氨醋密封胶等)都具有较低的定伸应力，以便吸收由于各种原因在中空玻璃上所产生的应力，避免因应力集中使玻璃破碎。 聚氨酯密封胶 聚氨酯密封胶是当今世界上正在使用的三大类弹性密封(聚硫、聚氨酯、硅酮)之一，可用于金属、玻璃、塑料、橡胶等材料粘接密封。 密封胶用聚氨酯类聚合物是由二异氰酸酯与带羟端基的聚醚聚醋二元醇，在异氰酸酯过量条件下，经过反应制得异氰酸酯封端的预聚体，通常又称为液体聚氨酯橡胶。以这种预聚体为基材配合含有活泼氢的低分子化合物(如二元胺、多 元醇)作为扩链剂后得到具有低定伸应力的弹性密封胶。聚氨酯橡胶对密封胶性

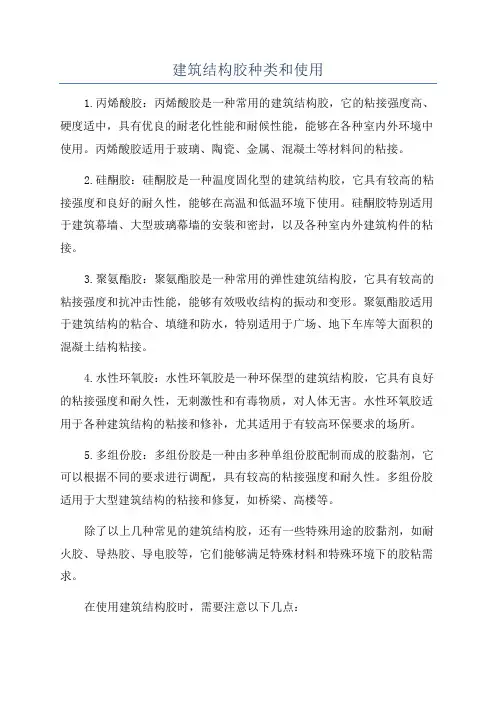

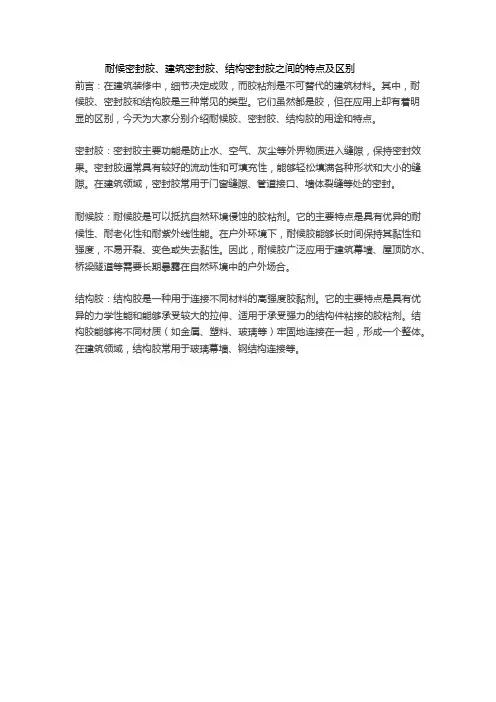

密封胶与结构胶 这两种胶基本使用在装饰幕墙施工项目上的。结构胶用于不同材料的粘结（玻璃与铝合金型材），而耐候胶用于密封。 结构密封胶：幕墙中用于板材与金属构架、板材与板材、板材与玻璃肋之间的结构用硅酮粘结材料 建筑密封胶：幕墙嵌缝用的硅酮密封材料 耐候密封胶 1适用于各种幕墙耐候密封，特别推荐用于玻璃幕墙、铝塑板幕墙、石材干挂的耐候密封； 2、金属、玻璃、铝材、瓷砖、有机玻璃、镀膜玻璃间的接缝密封； 3、混凝土、水泥、砖石、岩石、大理石、钢材、木材、阳极处理铝材及涂漆铝材表面的接缝密封。大多数情况下都无需使用底漆。 硅酮结构胶 1首要用于玻璃幕墙的金属和玻璃间结构或非结构性粘合装配。2、它能将玻璃直接和金属构件表面连接构成单一装配组件，满足全隐或半隐框的幕墙设计要求。3、中空玻璃的结构性粘接密封。耐候密封胶主要用于材料之间的密封填缝，而结构胶主要是起粘接作用，两者用的不是一个地方，耐候密封胶也可以说是通用胶，主要是具有抗紫外线、酸雨、雪等极端的天气。硅酮结构胶除了具有耐候密封胶的特性外，还具有比耐候候密封胶更强的粘结性能，主要表现在抗撕裂强度、断裂延伸率、拉伸强度比较强，拉伸强度主要用在予应力的地方。中空玻璃必须靠双道密封来保证其优良的性能，即第一道密封采用热熔丁基密封胶，主要起密封作用；第二道密封则由聚硫或硅酮密封胶来完成，因其具有优良的弹性和对玻璃良好的粘接性能而起到辅助密封并保持中空玻璃结构稳定的作用，两者相辅相成，缺一不可。硅酮、聚硫等弹性密封胶靠化学反应来达到粘合目的，而热、熔丁基密封胶主要靠丁基橡胶聚异丁烯等的自身极低的水气透过率来实现其密封效果。 耐候密封胶 1适用于各种幕墙耐候密封，特别推荐用于玻璃幕墙、铝塑板幕墙、石材干挂的耐候密封； 2、金属、玻璃、铝材、瓷砖、有机玻璃、镀膜玻璃间的接缝密封； 3、混凝土、水泥、砖石、岩石、大理石、钢材、木材、阳极处理铝材及涂漆铝材表面的接缝密封。大多数情况下都无需使用底漆。 硅酮结构胶 1首要用于玻璃幕墙的金属和玻璃间结构或非结构性粘合装配。
全国建筑幕墙设计人员岗位能力习题 1.《建筑结构荷载规范》GB50009-2001（2006年版）对风荷载标准值计算公式 是怎样规定的？ 2.什么是基本风压？设计幕墙时基本风压怎样选用？ 3.求B类地区高度90m处风压高度变化系数。 4.《建筑结构荷载规范》GB50009条文说明第7.2.1中μ z ——风压高度变化系数，式中都有一定值的系数如1.379、1.0、0.616、0.318等，他是什么系数？ 5.《建筑结构荷载规范》GB50009-2001（2006年版）规定的风荷载标准值计算 公式中验算围护构件及其连接的强度时局部风压体型系数μ s1 是怎样规定的？6.计算墙面区从属面积1.8m2面板，墙边角区3.6m2支承结构的局部风压体型系 数μ s1 。 7.采光顶（雨蓬）的局部风压体型系数μ s1 怎样采用？ 8.写出阵风系数（含脉动系数）公式。 9.计算B类地区80m高度处阵风系数。 10.GB50009第6.2.2条规定“设计建筑结构及屋面的承重构件时”，怎样采用积雪的分布系数。 11.雨蓬的积雪的分布系数怎样采用？ 12.什么是震级？什么是地震烈度？ 13.什么是抗震设防烈度？ 14.为什么抗震设计验算要按“设计基本地震加速度”确定设计参数？ 15.《建筑抗震设计规范》GB50011-2001（2008年版）对建筑抗震设计是怎样规定的？ 16.《建筑工程抗震设防分类标准》GB50223-2008对建筑工程抗震设防类别是怎样规定的？ 17.《建筑工程抗震设防分类标准》GB50223-2008对建筑工程抗震设防标准是怎样规定的？ 18.高层建筑抗震设防类别怎样划分？ 19.怎样按钢结构材料成型方式的不同（热轧型钢、冷弯成型钢材）划分的两本钢结构设计规范的应用范围？ 20.下列GB50017-2003《钢结构设计规范》、GB50018-2002《冷弯薄壁型钢结构设计规范》部分公式的主要差异在那里？ 项目GB50017GB50018 强度M x /γ x W nx + M y /γ y W ny ≤f（4.1.1）M max /W enx ≤f（5.3.1-1） 拉弯N/A n ±M x /γ x W nx ±M y /γ y W ny ≤f（5.2.1）N/A n ± M x /W nx ± M y /W ny ≤f（5.4.1） 压弯N/A n ±M x /γ x W nx ±M y /γ y W ny ≤f≤f（5. 2.1）N/A en ± M x /W enx ± M y /W eny ≤f（5.5.1）
