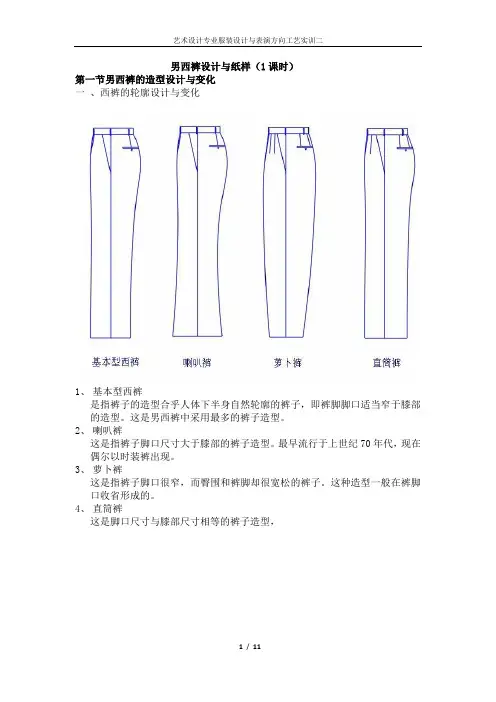

男西裤结构制图
第一课时
一、款式特点及外形
款式特点：
男西裤一般款式为锥形裤，腰口装腰头，有七只串带袢，前中开门里襟，钉纽或装拉链。前裤片左右两只反褶裥，侧缝装斜袋；后裤片左右各收两只省，装两只嵌线开袋或有袋盖（见图1-1）。
图1-1
二、成品规格参考表
男西裤号型规格参考表 cm
规格号型
160/66165/70170/74175/78180/82
部位
裤长
腰围6872768084
臀围100
三、制图规格单位：CM
四、制图步骤
男西裤结构图见图1-2
（一）前片
1、侧缝基础线离开布边1.5cm作一直线与布边平行。
2、脚口线与布边垂直，预留贴边4cm。
3、裤长线2~3等于裤长104cm－腰头宽4cm＝100cm。
4、横裆线3~4定数为25cm，与3平行。
5、臀围线3~5等于上裆长的2/3＝16.7cm，与3平行。
6、中裆线5~2的1/2提高3cm，与3平行。
7、前臀围大在臀围线上，由1量起1~7为H/4－1＝24cm,作一直线与1平行。
8、前腰围大在腰口线上，由1量起，1cm为侧缝劈势，再量出前腰围大w/4－1＋(裥量)＝23.5cm。
9、前裆宽在横裆线上，由7量起7~9为10＝4cm。
10、烫迹线在横档向上，由1劈进0.7cm至9的中点，作一直线与1平行。
11、前脚口大按脚口规格21－2＝19cm，以烫迹线为中心两边平分。
12 下档缝线脚口端点与前裆宽的中点相连，与中裆线相交，再从交点与9相连，中间凹进0.3cm画顺。
13、侧缝线在中裆线上，以烫迹线为中心两边对称，取中裆大两边相等，下端与脚口相连，上端与侧缝进0.7cm处连接，中间凹进0.3cm，再连接至腰口，用弧线画顺。
14、门襟线由8~7画弧线连到9，用弧线画顺，画法见图。
15、褶裥前褶裥为反裥，褶裥量取3cm，由前褶裥至侧缝的中点处为后褶裥位置，后褶裥量取2.5cm，褶裥烫至臀围线上3cm左右。
16、侧缝直袋在侧缝线上，上端距腰口3cm，袋口大15cm。
图1-2
教师授课教案
二、成品规格参考表 女西裤号型规格参考表（规格
五、女西裤制图步骤 （一）前裤片 (1)侧缝基础线:离开布边1.5cm作一直线，与布边平行。 (2)脚口线: 与布边垂直，预留贴边4cm。 (3)裤长线: ②～③等于裤长98cm－腰宽4 cm。 (4)横裆线（上裆长）：③～④H/4＝25cm，与③行。
(7)前臀围大：在臀围线上，由①量起，①～⑦H/4－1＝24cm，作一直 线与①平行。 (8)前腰围大：在腰口线上，由①量起，1cm为侧缝劈势，再量出前 腰围大W/4－1＋6（褶裥量）＝22.5cm。 (9)前裆宽：在横裆线上，由⑦量起，⑦～⑨H0.4/10＝4cm (10)烫迹线：在横裆线上，由①劈进0.7cm至⑨的中 点，作一条直线，与①平行。 (11)前脚口大：按脚口规格20cm－2cm＝18cm，以烫迹线两边平分。 (12)下裆缝线：脚口端点与前裆宽的1/2处相连，与中裆线相交，再从交 与⑨相连，中间凹进0.3cm画顺。 (13)侧缝线：在中裆线上，以烫迹线为对称，取中裆大两边相等，下端与 脚口相连，上端与侧缝进0.7cm处连接，中间凹进0.3cm，再连接至腰口，用弧线画顺。 (14)门襟线：由⑧至⑦画弧线连到⑨，用弧线画顺，画法见图。 (15)褶裥：前褶裥为反裥，褶裥量取3.5cm，由前褶裥至侧缝的1/2为后 褶裥位置，后褶裥量取2.5cm，褶裥烫至臀围线上3cm左右。 (16)侧缝直袋：在侧缝线上，上端距腰口3cm，袋口大15cm。 （二）后裤片 后裤片制图的长度以前裤片为基础，将腰口线、臀围线、横裆线、中裆线、脚口线延长。 ①侧缝基础线：与布边平行。 教师强调应注意的问题学生记录
女西服结构制图 本节包含十个方面的知识内容： 1.翻驳领部位线条名称 2.三开身上衣基本结构制图 3.女西服款式特点及外形 4.成品规格 5.的裁配方法 6.女西服制图规格 7.制图步骤 8.制图要点 9.放缝与排料 10.款式变化 知识目标 学习和掌握女西服的结构制图步骤及方法。 技能目标 使学生学会女西服的结构制图，培养学生对女西服的了解和掌握能力。重点 女西服的结构制图。 难点 各部位的画顺。
翻驳领部位线条名称 三开身上衣基本结构制图 1.制图规格 单位：cm 号型部位衣长胸围肩宽前腰节长袖长AH
2.框架图制图步骤 ( 一) 前衣片（见图） (1) 止口线：与布边平行。 (2) 底边线：与止口线垂直。 (3) 上平线：(2)～(3)等于衣长72cm。 (4) 落肩线：(3)～(4)B/20＝5.3cm。 (5) 胸围线（袖窿深线）：(4)～(5)B/6＋2＝19.7cm。 (6) 腰节线：(3)～(6)等于前腰节长42cm 。 (7) 领口深线：(3)～(7)取定数8cm，由款式而定。 (8) 搭门线：(1)～(8)搭门宽1.7cm。 (9) 领口宽线：(8)～(9)B/10-0.5＝10.1cm。 (10) 前肩宽：(8)～(10)S/2＋0.7＝23cm。 (11) 前胸宽：(8)～(11)B/6＋1.5＝19.2cm。 (12) 前胸围大：前胸宽：(8)～(12)B/3-2(前后差)＋1(省量)＝34.3cm。
（二）后衣片（见图） 胸围线，底边线按前衣片延长，上平线按前片提高2.3cm（由体型定），腰节线按前片提高0.8cm。 (14) 背缝基础线：与底边垂直。 (15) 落肩线：由上平线量下B/20-0.5＝4.8cm。 (16) 领口深线：由上平线量下，定数2.3cm。 (17) 领口宽线：(14)～(17) B0.8/10＝8.5。 (18) 肩斜线：按前肩斜线长Δ＋0.7cm计算。 (19) 后背宽：(14)～(19) B/6＋2.5＝20.2cm。 (20) 后胸围大：在胸围线上，由(14) 劈进0.5量起，B/6＋2（前后差）＝19.7cm。 （三）两片袖袖片（见图） (1) 前袖缝基础线：与布边平行。 (2) 袖口线：与(1)垂直。 (3) 上平线：(2)～(3)等于袖长58.5cm。 (4) 袖肥大：(1)～(4)B/5-0.3＝20.9cm。。 (5) 袖斜线：由(3)与(4)的交点作一直线，与(1)相交。
女西裤制板 一、规格表单位：CM 二、前片制图(图一) 1、基础线：用智能笔绘制裤长（裤长-腰头）。 2、下平线：用智能笔在裤长线左端制作下平线。（转为脚口线）。 （图一） 3、上平线：用智能笔在裤长线的右端制作上平线(转为腰口线)，与下平线平行。 4、横裆线：智能笔由腰口线向下量取（臀围/4）的长度，并画（臀围/4-1）垂直线，同时画水平线与上平线相交。注：（臀围/4-1）为前臀围尺寸。 5、臀高线：用等分规在上平线与横裆线之间做三等分，用智能笔在1/3处向上画水平线。 6、小裆宽：用延长曲线端点工具将横裆线延长（0.4/10臀围）的尺寸，将其作为小裆弯。 7、裤中线：用加点工具自横裆线向上取（1CM）。等分规做等分，用不 相交等距线工具做裤长的平行线于等分点。
8、前脚口宽：用线上两等分点工具，取（脚口/4-1）的尺寸。 9、前膝围线：用等分规将下平线及臀围线之间裤中线等分，并上移（4CM） 定点。不相交等距线工具做平行线，此线为前膝围线。智能笔连接脚口点与小裆弯中点，与膝围线相交，交点与裤中线之间长度为前膝围宽。 10、下裆缝线：用智能笔连接脚口点、膝围点、小裆弯点，并用调整工具 调整。 11、小裆弯线、前腰线及侧逢线：用对称粘贴工具将下裆缝线对称。用智能笔工具连接小裆弯点、前臀围点，并距前腰围点（0.6CM）的线。用调整工具调整。用智能笔取（腰围/4-1+6）的尺寸，定出前腰线，同时连接另一臀 围点、横裆点。用智能笔连接剩余部分的侧缝线。 12、前褶、省位：智能笔距裤中线0.6CM的距离画褶，大小为（3.5CM）。反方向（2.5CM），与腰线相交。等分工具将前褶线与侧缝线等分。智能笔做垂线，收省工具做省。 三、后片制图（图二） 后片可在前片的基础上制作，也可以单独制作，下面的方法是单独制作。 1~3制作方法与前片相同。 4、横裆线：智能笔由腰口线向下量取（臀围/4）的长度，并画（臀围/4+1）垂直线，同时画水平线与上平线相交。注：（臀围/4+1）为后臀围尺寸。 (图二)

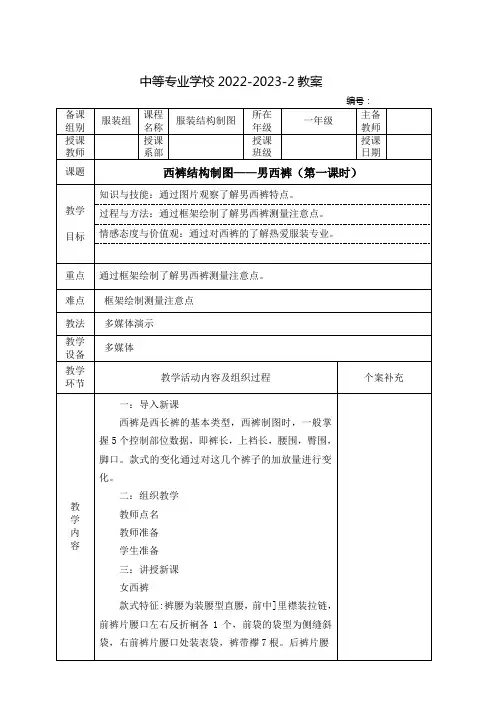

备课节次： 4 第节 男西裤前裤片制图 教学目的与要求： 1、了解和掌握男西裤的款式特征。 2、掌握男西裤构成原理，制图要领。 3、理解男西装前裤片框架、结构等制图的公式、步骤及要领。 4、掌握男西装前裤片框架、结构等的结构制图。 5、进一步提高制图动手能力。 教材分析：（说明教材教学重点难点关键） 教学重点：男西装前裤片框架、结构制图。 教学难点：男西装前裤片结构制图，特别是： 1）男西装前裤片前裆缝线的作图方法及画法。 2）男西装前裤片折裥的画法。 教学关键：掌理解男西装前裤片框架、结构等制图的公式、步骤，再对照要领。 教学程序： 一、布置学习任务： 1、掌握男西裤的外形款式特征，及外形款式图的绘制及理解测量要点。（第一课时） 2、理解男西裤前裤片的框架的制图步骤及掌握前裤片框架制图。（第二课时） 3、理解男西裤前裤片的结构的制图步骤（第三课时） 4、掌握男西裤前裤片的结构制图。（第四课时） （在对应的上课时段，请同学们对照老师的布置任务，全班分成10个小组讨论，完成老师交待的学习任务。在学生讨论学习过程中，老师则下位巡视与学生交流、沟通，并辅导学生完成学习任务。） 三、学生自主研究、探讨阶段。 （第1课时）
1、识记男西裤的外形特征。 (显示男西裤的外形款式特征，请全体小组讨论，自己动手画出男西裤的外形款式图。) （再请学生回答男西裤的外形款式特征，老师板书。） 男西裤的外形特征为： 裤腰为装型直腰。前中门里装拉链，前裤片腰口左右反折裥各1个，前袋的袋型为侧缝斜袋，右前裤片处装表袋，裤带袢7根。后裤片腰口左右各收省2个，右后裤片单嵌线袋1个，平脚口。 适用面料：呢绒类。 2、测量要点 ( 1 ) 裤腰围的放松量裤腰围的放松量一般为2~3cm之间。 ( 2 ) 裤臀围的放松量男裤适身型放松量为8~11cm之间。 （3）上裆长的测定男裤上裆低于女裤，因为男性腰节高度低于女性。
男西裤结构制图 第一课时 一、款式特点及外形 款式特点： 男西裤一般款式为锥形裤，腰口装腰头，有七只串带袢，前中开门里襟，钉纽或装拉链。前裤片左右两只反褶裥，侧缝装斜袋；后裤片左右各收两只省，装两只嵌线开袋或有袋盖（见图1-1）。 图1-1 二、成品规格参考表 男西裤号型规格参考表 cm 三、制图规格单位：CM 四、制图步骤
男西裤结构图见图1-2 （一）前片 1、侧缝基础线离开布边1.5cm作一直线与布边平行。 2、脚口线与布边垂直，预留贴边4cm。 3、裤长线2~3等于裤长104cm－腰头宽4cm＝100cm。 4、横裆线3~4定数为25cm，与3平行。 5、臀围线3~5等于上裆长的2/3＝16.7cm，与3平行。 6、中裆线5~2的1/2提高3cm，与3平行。 7、前臀围大在臀围线上，由1量起1~7为H/4－1＝24cm,作一直线与1平行。 8、前腰围大在腰口线上，由1量起，1cm为侧缝劈势，再量出前腰围大w/4－1＋(裥量)＝23.5cm。 9、前裆宽在横裆线上，由7量起7~9为10＝4cm。 10、烫迹线在横档向上，由1劈进0.7cm至9的中点，作一直线与1平行。 11、前脚口大按脚口规格21－2＝19cm，以烫迹线为中心两边平分。 12 下档缝线脚口端点与前裆宽的中点相连，与中裆线相交，再从交点与9相连，中间凹进0.3cm画顺。 13、侧缝线在中裆线上，以烫迹线为中心两边对称，取中裆大两边相等，下端与脚口相连，上端与侧缝进0.7cm处连接，中间凹进0.3cm，再连接至腰口，用弧线画顺。 14、门襟线由8~7画弧线连到9，用弧线画顺，画法见图。 15、褶裥前褶裥为反裥，褶裥量取3cm，由前褶裥至侧缝的中点处为后褶裥位置，后褶裥量取2.5cm，褶裥烫至臀围线上3cm左右。 16、侧缝直袋在侧缝线上，上端距腰口3cm，袋口大15cm。 图1-2
女西裤前片结构制图教 案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
女西裤前片结构制图教案 教学目标 要求学生熟悉女西裤的款式图及外形特征，根据制图规格，作图方法和作图步骤正确作出女西裤的框架图和结构图 教学重点与难点1、女西裤前片框架制图每一根线条的正确步骤。 2、女西裤前片结构图，后腰省的定位及侧缝直袋的定位。 电教手段及 教具 多媒体、投影仪、教案、一件成品女西裤、直尺、粉笔、 教学过程主要内容教法提要学 法指导 步骤一：介绍女西裤的由来 步骤二： 西裤的款式图与外形特征 步骤三： 女西裤制图依据 〈一〉款式图与外形概述 1、款式特征 2、测量要点 3、假定规 女西裤是属于外来裤，它的形状轮郭是以人体结 构和体表外形为以据而设计的。西裤制图一般控制五 个部位及裤长、上裆长、腰围、臀围、脚口，西裤的 种类繁多，本节课讲的是一般裤形。 西裤是西长裤的基本类型，属适身形。它的特点 是适身和体，裤的腰部仅贴人体、服部、臀部稍松， 穿着后外形挺拔美观。 〈一〉款式图与外形概述 1、款式特征：裤腰为装腰形直裤腰;前裤片腰口左 右反折裥各两个，前袋的袋型为侧缝直袋，后裤片腰 口收省各两个，右侧缝上端开口处装拉链。 （图1） 适用面料：化纤类、棉布类、昵绒类等。 2、测量要点： ①裤长：由腰节最细处向上2～3cm处量到脚踝骨处。 ②腰围：围量腰部最细处一周加放2cm 利用课 件向同学们 展示西裤的 种类并向同 学们介绍各 西裤名称 利用多媒 体向同学们 展示人们穿 西裤适身合 体效果 利用投影 仪向同学门 展示女西裤 前片和后片 的款式特征 向同学们 介绍测量要 点，并向同 学们演示
精心整理 女西服结构制图 本节包含十个方面的知识内容： 1.翻驳领部位线条名称 2.三开身上衣基本结构制图 3.女西服款式特点及外形 4.成品规格 5. 6. 7. 8. 9. 10. 重点 难点 各部位的画顺。 翻驳领部位线条名称 三开身上衣基本结构制图 1.制图规格 单位：cm
2.框架图制图步骤 (一)前衣片（见图） (1)止口线：与布边平行。 (2)底边线：与止口线垂直。 (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) 0.8cm。 (14) (15)落肩线：由上平线量下B/20-0.5＝4.8cm。 (16)领口深线：由上平线量下，定数2.3cm。 (17)领口宽线：(14)～(17)B0.8/10＝8.5。 (18)肩斜线：按前肩斜线长Δ＋0.7cm计算。 (19)后背宽：(14)～(19)B/6＋2.5＝20.2cm。
(20)后胸围大：在胸围线上，由(14)劈进0.5量起，B/6＋2（前后差）＝19.7cm。 （三）两片袖袖片（见图） (1)前袖缝基础线：与布边平行。 (2)袖口线：与(1)垂直。 (3)上平线：(2)～(3)等于袖长58.5cm。 (4)袖肥大：(1)～(4)B/5-0.3＝20.9cm。。 (5) (6) (7) (8) (9) (10) (11) (12)B/10＋4＝ (13)
增加彩色款式图 图一款式图 成品规格参考表 女衬衫胸围放松量的大小及款式的差异较大，一般女衬衫成品规格可参考表一。 表一女西服成品规格参考表（5·4A）cm 150/76 155/80 160/84 165/88 170/92 衣长62 64 66 68 70 胸围88 92 96 100 104 肩宽38 39 40 41 42 袖长51 52.5 54 55.5 57 领的裁配方法 女西服领一般为翻驳式开门领，通常不测量领大规格，按胸围尺寸在前衣片领口上配领。领的裁配方法很多，本教材使用的裁配方法如下。 (一）配领制图规格单位：cm 领座高翻领宽后领弧长驳头宽 部位胸围肩宽前腰节 长 规格96 40 39 3 4 8.4 8 后领弧长“〇”可按后横开领大B0.8/10＋0.7计算或直接测量。 （二）配领制图步骤（见图） 1.领口深线：定数7.5cm，由款式定。 2.领口宽线：B0.9/10＝8.6cm。 3.翻驳点：在止口线上由前腰节线提高2.5cm，或由款式定。
女西裤前片结构制图教案
步骤一：介绍女西裤的由来 步骤二： 西裤的款式图与外形特征 步骤三： 女西裤制图依据 〈一〉款式图与外形概述 1、款式特征 2、测量要点 3、假定规格步骤《四》 女西裤是属于外来裤，它的形状轮郭是以人体结构 和体表外形为以据而设计的。西裤制图一般控制五个部 位及裤长、上裆长、腰围、臀围、脚口，西裤的种类繁 多，本节课讲的是一般裤形。 西裤是西长裤的基本类型，属适身形。它的特点 是适身和体，裤的腰部仅贴人体、服部、臀部稍松，穿 着后外形挺拔美观。 〈一〉款式图与外形概述 1、款式特征：裤腰为装腰形直裤腰;前裤片腰口左 右反折裥各两个，前袋的袋型为侧缝直袋，后裤片腰口 收省各两个，右侧缝上端开口处装拉链。 （图1） 适用面料：化纤类、棉布类、昵绒类等。 2、测量要点： ①裤长：由腰节最细处向上2～3cm处量到脚踝骨处。 ②腰围：围量腰部最细处一周加放2cm ③臀围：围量臀部最丰满处一周加放7～10㎝ 利用课 件向同学们 展示西裤的 种类并向同 学们介绍各 西裤名称 利用多媒 体向同学们 展示人们穿 西裤适身合 体效果 利用投影 仪向同学门 展示女西裤 前片和后片 的款式特征 向同学们 介绍测量要 点，并向同 学们演示
（二）女西裤各部位线条名称 (三)女西裤结构制图步骤 1、前裤片框架制图顺序（图3） ⑴基础线 ⑵下平线 ⑶上平线 ⑷脚口贴边宽 ⑸上裆长 ⑹臀围线 ⑺中裆线④脚口：围量脚踝骨一周减1～1.5cm 3、假定规格：单位：cm 比例：1：5 毛样 规格裤长腰围臀围上裆脚口 部位10068962920 （二）女西裤前片各部位线条名称（图2） 竖线条有：侧缝线、前烫迹线、裆缝线、下裆线、 裥、侧袋。 横线条有：腰口线、横裆线、臀围线、脚口线。 〈三〉女西裤结构制图步骤（图2） 1、前裤片框架制图顺序（图3） ⑴基础线：前侧缝直线。 ⑵下平线：脚口线。 ⑶上平线：腰口线②～③=L=100 利用投影 仪，放出女 西裤各部位 线条，让同 学们认识。 老师边划 线边向同学 讲解各线条 的名称和线 与线条之间 的距离 而同学 们一边听老 师讲解一边 跟老师的步
女西裤前片结构制图教案 教学目标 要求学生熟悉女西裤的款式图及外形特征，根据制图规格，作图方法和作图步骤正确作出女西裤的框架图和结构图 教学重点与难点1、女西裤前片框架制图每一根线条的正确步骤。 2、女西裤前片结构图，后腰省的定位及侧缝直袋的定位。 电教手段及 教具 多媒体、投影仪、教案、一件成品女西裤、直尺、粉笔、 教学过程主要内容教法提要学 法指导 步骤一：介绍女西裤的由来 步骤二： 西裤的款式图与外形特征 步骤三： 女西裤制图依据 〈一〉款式图与外形概述 1、款式特征 2、测量要点 3、假定规格女西裤是属于外来裤，它的形状轮郭是以人体结构和体 表外形为以据而设计的。西裤制图一般控制五个部位及 裤长、上裆长、腰围、臀围、脚口，西裤的种类繁多， 本节课讲的是一般裤形。 西裤是西长裤的基本类型，属适身形。它的特点是适身 和体，裤的腰部仅贴人体、服部、臀部稍松，穿着后外 形挺拔美观。 〈一〉款式图与外形概述 1、款式特征：裤腰为装腰形直裤腰;前裤片腰口左 右反折裥各两个，前袋的袋型为侧缝直袋，后裤片腰口 收省各两个，右侧缝上端开口处装拉链。 （图1） 适用面料：化纤类、棉布类、昵绒类等。 2、测量要点： ①裤长：由腰节最细处向上2～3cm处量到脚踝骨处。 ②腰围：围量腰部最细处一周加放2cm 利用课件向 同学们展示 西裤的种类 并向同学们 介绍各西裤 名称 利用多媒 体向同学们 展示人们穿 西裤适身合 体效果 利用投影 仪向同学门 展示女西裤 前片和后片 的款式特征 向同学们 介绍测量要 点，并向同 学们演示
步骤《四》（二）女西裤各部位线条名称 (三)女西裤结构制图步骤 1、前裤片框架制图顺序（图3） ⑴基础线 ⑵下平线 ⑶上平线 ⑷脚口贴边宽 ⑸上裆长 ⑹臀围线 ⑺中裆线 ⑺中裆线 ⑻前裆直线 ⑼上裆高线⑽前横裆大⑾前烫迹线③臀围：围量臀部最丰满处一周加放7～10㎝ ④脚口：围量脚踝骨一周减1～1.5cm 3、假定规格：单位：cm 比例：1：5 毛样 规格裤长腰围臀围上裆脚口 部位10068962920 （二）女西裤前片各部位线条名称（图2） 竖线条有：侧缝线、前烫迹线、裆缝线、下裆线、 裥、侧袋。 横线条有：腰口线、横裆线、臀围线、脚口线。 〈三〉女西裤结构制图步骤（图2） 1、前裤片框架制图顺序（图3） ⑴基础线：前侧缝直线。 ⑵下平线：脚口线。 ⑶上平线：腰口线②～③=L=100 ⑷脚口贴边宽：由下平线向上 ②～④=4 ⑸上裆长：由上平线向下量 ③～⑤=H／4 ⑹臀围线：取上裆长的1／3，有上裆高线量上。 ⑺中裆线：按臀围线至下平线的1／2 向上抬高4cm,平行与上平线。 ⑻前裆直线：在臀高线上，以前侧缝直线为起 利用投影 仪，放出女 西裤各部位 线条，让同 学们认识。 老师边划 线边向同学 讲解各线条 的名称和线 与线条之间 的距离 而同学 们一边听老 师讲解一边 跟老师的步 骤作图 同学们仔
裤子结构制图： 1、前侧缝。直线①为前侧缝线。 2、上平线。垂直前侧缝直线①，是前、后裤片的腰缝线。 3、下平线。平行于上平线，是前、后裤片的脚口线，②～③间距是裤长一腰宽(3．5 cm)。 4、横裆线。由上平线②向下量取上裆长一腰宽(3．5 cm)作平行于上平线②的直线。 5、臀围线。由上平线向下量取2／3(上裆长一腰宽)作平行于上平线②的直线。 6、中裆线。由臀围线⑤与下平线③的中点上移4 cm作平行于横裆线④的直线。 7、前臀线。由前侧缝直线①向左量取1／4臀围一1 cm(前后臀差)，作平行于前侧缝直线①的直线。该线也称为前上裆直线。 8、前裆宽线。亦称“前笼门大”，由前臀线⑦与横裆线④交点起沿横裆线④向左量取1／20臀围-1 cm取点，该间距为前小裆宽(前笼门大)。 9、前侧缝撇势。由前侧缝直线①与横裆线④交点起沿横裆线向内量取0．6 cm为前侧缝撇势。 10、前烫迹线。在前横裆宽l／2点作平行于前侧缝线①的直线。 11、前裤口宽。取裤口尺寸一2 cm，以前烫迹线为中心两边均分取点。 12、前中裆宽。由小裆宽与裤口内侧点作直线交⑥中裆线点，由该点向内量取0．5 cm 取点，再以前烫迹线为中心两边均分取点。 13、后侧缝直线。作平行于前侧缝直线①的直线⒀。 14、后臀宽线。由后侧缝直线①，沿臀围线⑤向右量取1／4臀围+1 cm作后臀宽线。 15、后烫迹线。由后侧缝直线①沿臀围线量取2／10臀围一1 cm取点，平行后侧缝线作直线。 16、后裆斜线及后翘。在上平线③后裤烫迹线交点与后臀宽线中点取点，由该点交臀围线⑤该线为后裆斜线，延长至横裆线落下1 cm，由上平线延高2～2．5 cm为后翘高点。 17、后裆宽。亦称“后笼门大”，由后裆缝线沿横裆线④向右量取1／10臀围+l cm 为后裆宽(后笼门大)。 18、后裤口宽。以裤烫迹线为中心，按前裤口尺寸两边各加2 cm，为后裤口宽。 19、后中裆宽。以裤烫迹线为中心，按前裤中裆大尺寸两边各加2 cm，为后中裆宽。

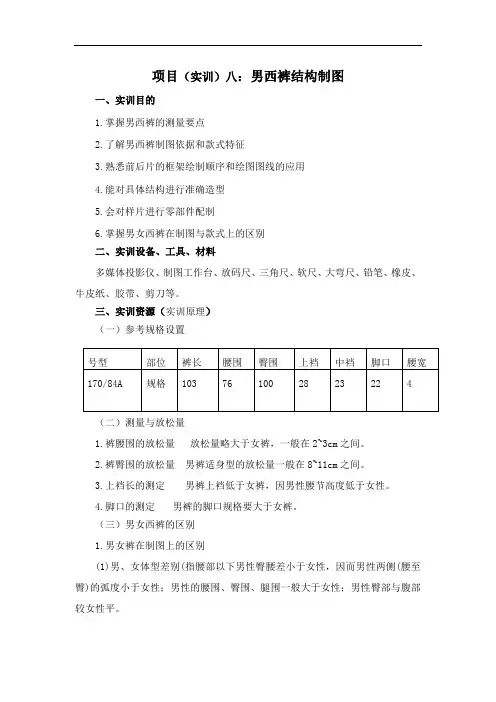

项目（实训）八：男西裤结构制图 一、实训目的 1.掌握男西裤的测量要点 2.了解男西裤制图依据和款式特征 3.熟悉前后片的框架绘制顺序和绘图图线的应用 4.能对具体结构进行准确造型 5.会对样片进行零部件配制 6.掌握男女西裤在制图与款式上的区别 二、实训设备、工具、材料 多媒体投影仪、制图工作台、放码尺、三角尺、软尺、大弯尺、铅笔、橡皮、牛皮纸、胶带、剪刀等。 三、实训资源（实训原理） （一）参考规格设置 （二）测量与放松量 1.裤腰围的放松量放松量略大于女裤，一般在2~3cm之间。 2.裤臀围的放松量男裤适身型的放松量一般在8~11cm之间。 3.上裆长的测定男裤上裆低于女裤，因男性腰节高度低于女性。 4.脚口的测定男裤的脚口规格要大于女裤。 （三）男女西裤的区别 1.男女裤在制图上的区别 (1)男、女体型差别(指腰部以下男性臀腰差小于女性，因而男性两侧(腰至臀)的弧度小于女性；男性的腰围、臀围、腿围一般大于女性；男性臀部与腹部较女性平。
(2)由体型差别反映在西裤制图结构上的区别在裥、省的收量上男裤小于女裤；前后侧缝的弧度男裤小于女裤；男裤的控制部位规格大于女裤；男裤前裆缝与前侧缝的劈势量小于女裤。 2.款式上的区别 ①开门男裤为前开门，女裤有侧开门和前开门两种。 ②裤腰一般男裤裤腰略宽于女裤裤腰(高腰与宽腰除外)。 ③后袋男裤设后袋，女裤一般不设后袋。 ④裥省一般男裤前片设裥，而女裤前片也可设省。 3.前裆缝在腰口处劈势量的控制 (以下简称劈势量)前裆缝在腰口处劈势量与前裤片腰口折裥量大小有关。前裤片腰口折裥量大，则劈势量相应趋小；前裤片腰口折裥量小，则劈势量相应趋大。一般当前裤片腰口为双折裥时，劈势量控制在0.5~1cm左右，当前裤片腰口为无裥时，劈势量控制在0.5cm左右，劈势量一般女裤大于男裤。男西裤放缝示意图、男西裤排料示意图均参照女西裤。 （四）制图要领说明 男西裤的零部件主要有裤腰、裤带襻、表袋布及垫布、前袋布及垫布、后袋布及嵌线、垫布、门里襟、小裤底、大裤底、贴膝绸等(除注明毛缝制图外，其余均为净缝制图。 （1）裤腰(两片)，长按W/2，后缝放缝为2.5cm二里襟宽为3cm。 (2)裤带袢(7根)。 (3)表袋布及袋布。表袋布长为24cm，宽为袋口大加4cm；袋垫布长为表袋布宽，宽为4cm左右。 (5)后袋布及垫布。嵌线，后袋布上口斜度按后裤片袋口斜度，宽度按袋口大加放4cm(边放2cm)，袋布净长15~17cm之间(近后缝侧)垫布及嵌线。 (7)门襟(面、衬各一)。门襟衬与门襟面同，门襟衬应用斜料或横料。 (8)里襟(面、里、衬)。里襟衬与里襟面同，里襟衬用斜料或横料，里襟里放缝采用斜料。
男西服结构制图教案 知识目标学习和掌握男衬衫的结构制图步骤及方法。 技能目标使学生学会男衬衫的结构制图，培养学生对男衬衫的了解和掌握能力。 重点难点 重点男西服的结构制图。 难点各部位的画顺。 一、款式特点及外形 单排扣、平驳领男西服是常见西服基本款式。前衣片大袋为双嵌线有盖开袋，左胸一只手巾袋，门襟单排两粒扣，左驳头有一插花眼，腰节处胸省及胁省，胁省为通省，圆角下摆，后片中缝开背缝，腰节以下开背衩（也可不开衩）。袖型为圆装袖，袖口处开衩，钉装饰扣各3粒（见图）。 二、成品规格(见表) 男西服成品规格参考表（5·4A）单位：cm
三、制图规格 单位：cm 四、制图步骤 （一）前衣片（见图） (1)止口线：与布边平行。 (2)底边线：与止口线垂直。 (3)上平线：②～③等于衣长72cm，与止口线垂直。 (4)落肩线：③～④B/20＝5.3 cm。 (5)胸围线：④～⑤B/6＋2＝19.7 cm。 (6)腰节线：③～⑥等于前腰节长42 cm。 (7)领口深线：③～⑦定数8cm，或由款式而定。 (8)搭门线：①～⑧搭门宽1.7 cm。 (9)领口宽线：⑧～⑨ B/10－0.5＝10.1 cm。 (10)前肩宽：⑧～⑩ S/2＋0.7＝23，与肩颈点相连，中间凸出0.3cm为肩斜线。 (11)前胸宽：⑧～B/6＋1.5＝19.2cm，在袖窿深2/3处量出，作一直线与胸围线垂直。 (12)前胸围大：⑧～B/3－2（前后差）＋1（省量）＝34.3 cm，作一直线与胸围线垂直，在胸围线上提高4.5 cm。
(13)翻驳点：在止口线上由腰节线提高2cm，与第一扣眼并齐。 (14)驳头、领口及领的裁配制图方法参考女西服。.制图规格：领座高2.8cm，翻领宽4cm，领角大3.2cm，驳角大3.5 cm。 (15)袖窿弧线：由肩端点⑩经胸宽点及袖窿底至胸围线提高4.5cm处，用弧线画顺。 (16)摆缝线：按前胸围大在腰节处抬高0.8cm凹进1cm，下摆放出1.5cm，起翘2cm，用弧线画顺。 (17)底边起翘线：摆缝处起翘2cm与止口线进4cm相连接。 (18)扣眼位：在搭门线上，第一扣眼位由胸围线提高2cm，两扣眼相距10cm（末眼距底边可按3/10衣长＋1.5计算）。 (19)手巾袋：在胸围线以上，距胸宽线B 0.3/10＝3.2，袋口大B/10－0.3＝10.3cm，宽2.3cm，后端起翘1.3 cm。 (20)腰省：按手巾袋居中，省尖底下5cm，中心线与止口线平行，腰节处及大袋口处省大1 cm。 (21)大袋位：袋口前端与末眼位并齐，由腰省处1.5cm，后端提高1cm，袋口大B/10＋4.5＝15.1，袋盖宽5.5cm。 (22)胁省：上端取袖窿宽的2/5，省大1cm，下端由大袋口后端进2.5cm，腰节处省大1.3cm，按省下端作直线与止口线平行画至底边线，称通天省。 (23)袋省：袋口后端距胁省1cm，袋口低下0.5cm，画顺。 (24)圆下摆：由腰节线起至底边止口线进4cm，凹进2cm，用弧线画顺.底边连至胁省分割线处低下0.5cm，等于袋口横省量。 （二）后衣片（见图） 胸围线按前衣片延长，底边线按前衣片起翘线延长，上平线按前片提高2.3cm，腰节线按前片提高0.8cm，前后片摆缝基础线相距1cm。 (25)背缝基础线：与底边垂直。 (26)落肩线：由上平线量下，B/20-0.5＝4.8 cm。 (27)领口深线：由上平线量下，定数2.3 cm。 (28)领口宽线：～ B0.8/10＝8.5 cm。
女西裤结构制图 教学目标: 知识目标:了解西裤的类型及特点．掌握女西裤前后裤片制图方法． 能力目标：培养学生的观察能力、思维能力、分析能力和解决问题的能力。 情感目标：培养学生对专业知识的热爱和认真的学习态度。 教学重点：女西裤前、后片制图方法。 教学难点：前、后片大小裆弯的绘制及轮廓线的勾画。 教学过程： 导入新课：组织学生观看课件，了解西裤的类型，由此导入新课。 （通过课件欣赏不仅可以激发学生学习兴趣，而且能够初步引领学生设计服装款式变化的潜能。） 传授知识：板书课题女西裤结构制图 一、款式特点及外形 （展示女西裤效果图，总结女西裤款式特点。） 普通女西裤为锥形裤，前裤片左右各有两只反裥，侧缝直袋各一只；后裤片左右各收两只省，腰口装腰头；前门襟或由侧缝开口装拉链或钉扣。 二、成品规格参考表 （本环节教学设计目的是让学生了解号型系列在裤子中的应用。） 三、制图规格 （单位：厘米） 号型部位裤长腰围臀围脚口 160/68A 规格98 70 100 20 四、巩固复习：西裤部位线条名称 （本环节教学设计的目的是为本堂课所传授的新知识做好铺垫。） 五、女西裤制图步骤 （一）前片制图：１横线：表示裤片各部位长度数据。 选用讲述与演示相结合的教学方法，引领学生明确相关部位的横线定位。 引领学生绘制：（１）侧缝线（２）脚口线（３）裤长线 （４）横裆线（５）臀围线（６）中裆线 反馈练习：教师查看学生绘制情况。 ２．直线：表示裤片的围度和宽窄。 通过围绕横线的知识来引导学生确定直线所对应的点。 学生绘制：（７）前臀围大（８）前腰围大（９）前裆宽（１０）烫迹线（１１）前脚口线 反馈练习：学生绘制各条直线，教师巡回指导。 ３．轮廓线：连接各点，勾画出西裤前片轮廓线和袋位、褶位。 教师讲解两点连线的形式，既直线与弧线的连接。 学生探究并绘制轮廓线：（１２）下裆缝（１３）侧缝线（１４）门襟线（１５）褶裥（１６）侧缝口袋 反馈练习：分发图片让学生勾画轮廓线，教师巡回指导。 （二）后片制图： １、横线与直线

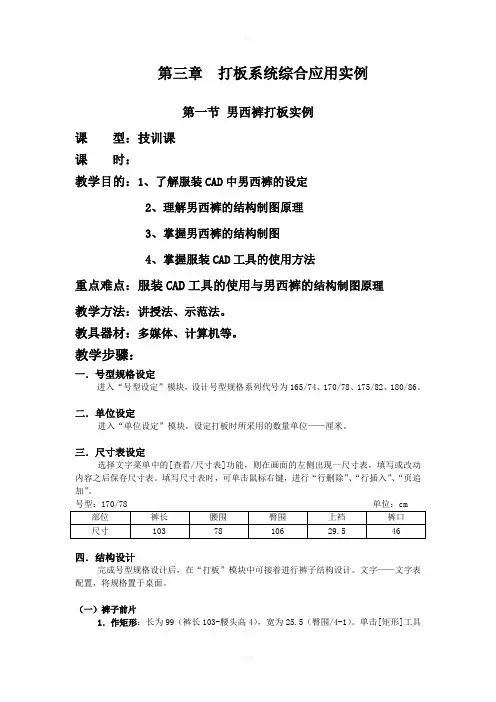

第三章打板系统综合应用实例 第一节男西裤打板实例 课型：技训课 课时： 教学目的：1、了解服装CAD中男西裤的设定 2、理解男西裤的结构制图原理 3、掌握男西裤的结构制图 4、掌握服装CAD工具的使用方法 重点难点：服装CAD工具的使用与男西裤的结构制图原理 教学方法：讲授法、示范法。 教具器材：多媒体、计算机等。 教学步骤： 一．号型规格设定 进入“号型设定”模块，设计号型规格系列代号为165/74、170/78、175/82、180/86。 二．单位设定 进入“单位设定”模块，设定打板时所采用的数量单位——厘米。 三．尺寸表设定 选择文字菜单中的[查看/尺寸表]功能，则在画面的左侧出现一尺寸表，填写或改动内容之后保存尺寸表。填写尺寸表时，可单击鼠标右键，进行“行删除”、“行插入”、“页追加”。 号型：170/78 单位：cm 四．结构设计 完成号型规格设计后，在“打板”模块中可接着进行裤子结构设计。文字——文字表配置，将规格置于桌面。 （一）裤子前片 1．作矩形：长为99（裤长103-腰头高4），宽为25.5（臀围/4-1）。单击[矩形]工具
，用鼠标在工作区内单击向右下拖动，在输入框中输入“x25.5y-99”，回车则出现所要的矩形。X方向向右为正，向左为负；y方向向上为正，向下为负。 2．作横档线：单击[间隔平行线]工具，指示被平行要素1，指示平行侧2，在输入框中输入“25.5”（上裆-腰高），回车即可，见图3-1。 3．作臀围线、膝围线：选用[间隔平行线]工具，分别输入8.3、44.9。 1）臀围线：8.3(直裆深的1/3)，以横档线作平行要素。 2）膝围线：运用[端点距离]工具臀围线至脚口线的距离得81.8，81.8/2+4=44.9，以脚口线作平行要素。 4．作前小裆宽：单击[长度调整]工具，在框中输入“4.24”（0.4H/10），回车，再指示线的伸缩端：在横档线左侧单击，再单击右键完成，见图3-1。 用[长度调整]工具，输入正值时要素伸长，输入负值时要素缩短。 5．作前挺缝线 1）单击[长度调整]工具，在框中输入“-0.8”（横档大点劈门），回车，再指示线 图3-1
女西裤前片结构制图教案 教学目标要求学生熟悉女西裤得款式图及外形特征,根据制图规格,作图方法与作图步骤正确作出女西裤得框架图与结构图 教学重点与难点1、女西裤前片框架制图每一根线条得正确步骤。 2、女西裤前片结构图,后腰省得定位及侧缝直袋得定位。 电教手段及 教具 多媒体、投影仪、教案、一件成品女西裤、直尺、粉笔、 教学过程主要内容教法提要学 法指导 步骤一: 介绍女西裤得由来 步骤二: 西裤得款式图与外形特征 步骤三: 女西裤制图依据 〈一〉款式图与外形概述 1、款式特征 2、测量要点 3、假定规格步骤《四》(二)女西裤各部位线条名称 (三)女西裤结构制图步骤 1、前裤片框架制图顺序(图3) ⑴基础线 女西裤就是属于外来裤,它得形状轮郭就是以人体 结构与体表外形为以据而设计得。西裤制图一般控制五 个部位及裤长、上裆长、腰围、臀围、脚口,西裤得种 类繁多,本节课讲得就是一般裤形。 西裤就是西长裤得基本类型,属适身形。它得特点 就是适身与体,裤得腰部仅贴人体、服部、臀部稍松,穿 着后外形挺拔美观。 〈一〉款式图与外形概述 1、款式特征:裤腰为装腰形直裤腰;前裤片腰口左右 反折裥各两个,前袋得袋型为侧缝直袋,后裤片腰口收省 各两个,右侧缝上端开口处装拉链。 (图1) 适用面料:化纤类、棉布类、昵绒类等。 2、测量要点: ①裤长:由腰节最细处向上2～3cm处量到脚踝骨处。 ②腰围:围量腰部最细处一周加放2cm ③臀围:围量臀部最丰满处一周加放7～10㎝ ④脚口:围量脚踝骨一周减1～1.5cm 利用课 件向同学们 展示西裤得 种类并向同 学们介绍各 西裤名称 利用多媒 体向同学们 展示人们穿 西裤适身合 体效果 利用投影 仪向同学门 展示女西裤 前片与后片 得款式特征 向同学们 介绍测量要 点,并向同 学们演示 利用投影 仪,放出女 西裤各部位 线条,让同 学们认识。 老师边划 线边向同学
重点：女西服制图 难点：女西服设计要点 一、复习与引入 1. 女衬衫制图的要点是什么？ 2. 女春秋衫制图的要点是什么？ 二、女西服 1．款式特点（见下图） 八字领，单排二粒扣，直角下摆；前片左前胸设一个手巾袋，左右设两个双开线加袋盖的大袋，设有腰省和肋省，后片中缝开背缝；衣袖为圆装袖，袖口开袖衩。 3．结构制图（图略） 4．制图分析 （1）女西服采用后片上平线高于前片1cm，下平线高于前片1cm对位；而男西服是采用后片上平线高于前片2.5cm，下平线高于前片2cm对位。 （2）女西服是直角下摆；而男西服是圆角下摆。 （3）女西服肩线是直线；而男西服肩线是弧线，后凹进0.3cm，前凸出0.3cm。 （4）领子采用常规八字领制图，如图所示。 （7）领子采用袖山高和袖根肥的框架定位方式，袖山高=B/10+5.5，袖根肥=B/5-0.5，公式中的5.5和0.5是可调的，目的是保证袖山曲线大于袖窿弧长2~3cm。 四、总结提问 1. 女西服的制图要点是什么？ 五、实训练习 1．用1:5作业纸设计一个女西服。
重点：女西服制图 难点：女西服设计要点 一、复习与引入 1. 女衬衫制图的要点是什么？ 2. 女春秋衫制图的要点是什么？ 二、女西服 1．款式特点（见下图） 八字领，单排二粒扣，直角下摆；前片左前胸设一个手巾袋，左右设两个双开线加袋盖的大袋，设有腰省和肋省，后片中缝开背缝；衣袖为圆装袖，袖口开袖衩。 3．结构制图（图略） 4．制图分析 （1）女西服采用后片上平线高于前片1cm，下平线高于前片1cm对位；而男西服是采用后片上平线高于前片2.5cm，下平线高于前片2cm对位。 （2）女西服是直角下摆；而男西服是圆角下摆。 （3）女西服肩线是直线；而男西服肩线是弧线，后凹进0.3cm，前凸出0.3cm。 （4）领子采用常规八字领制图，如图所示。 （7）领子采用袖山高和袖根肥的框架定位方式，袖山高=B/10+5.5，袖根肥=B/5-0.5，公式中的5.5和0.5是可调的，目的是保证袖山曲线大于袖窿弧长2~3cm。 四、总结提问 1. 女西服的制图要点是什么？ 五、实训练习 1．用1:5作业纸设计一个女西服。
服装结构制图题库 一、填空题 1．服装制图的依据是，服装结构制图是的依据。 2．写出下列服装部位或服装代号的部位名称。胸围，腰围线，袖窿弧线，H ，NP ，BP 。 3．上装号型为170/88A。170表示，88表示，A表示。4．我国人体体型腰胸腰落差划分为，，，四种体型。5．裙子从外形结构看，大致可分为、、、和等。6．直裙包括、、等。 7．裥裙有、、、等。 8．直裙的裙身，裙上部是符合人体的曲线形状，它的外形是 腰部，臀部，外形曲线流畅优美。 9．西裤裤长的测定一般自处向上 cm左右为始点， 顺直向下量至所需长度。 10．西裤裤腰围的放松量一般在cm之间，适身型裤臀围放松量为 cm之间。 11．西裤后裤片制图时，在后裆直线上，以为起点，取比值为 作后裆缝斜线。 12．男、女西裤制图时，前横裆大均在横裆线与侧缝线相交处偏进cm。13．.男、女西裤制图中，中裆线按至的1／2向上抬 高cm，平行于下平线。 14．女西裤结构制图时，前腰围大计算公式为；前臀围大计算公 式为 ；小裆宽计算公式为；前脚口大按确定。15．.在牛仔裤结构制图中，前腰围大计算公式为；后腰围 大计算公式为。 16．女衬衫的局部造型与变化主要表现在________ 17．女衬衫的衣袖以独片袖为主，从长度上还分有_____和____；从类型上还分 有________。 18．学习衬衫的结构制图，首先要掌握衬衫的________，然后再根据__________，从________中变化而成。 19．肩斜的确定一般有两种方式：一是____控制肩斜；二是________控制肩斜。20．男衬衫的特点是______ ，即可在春秋天作为____与____搭配着穿，也可以 在夏季作为____穿着。 21．男衬衫的款式特征是领型为______；前后片____有一袋；袖型为______；袖 口装____，收____三个。 22．胸省的变化方法大致有三种：一是________法；二是________法；三是 ________法。 23．连衣裙是指与连接在一起的服装。连衣裙可分为与两种。按剪接位置的不同又可分为、、等；而可分为、、等。 24．茄克衫是外来语的音译，就是的意思，在国外是的通称， 英文的拼写是。填空题
西裤结构研究 西裤结构研究 西裤结构设计，臀部是关键所在。 西裤的臀围部分，有立裆、小裆宽、开裆、后裆、横裆、围裆等部位的交错组合，形成裤子的上中心结构（见图标1），这些裆与人体相关，把握住它们之间的机械性和自然性，就能发觉问题，处理好问题。 一、立裆的形成 西裤的立裆，是臀部的前方，是西裤经向（直）的结构，它遮盖着人体的腰、腹、胯，因此还涉及纬向（横、肥）结构。过去服装技朮是靠师傅带徒弟传授，死的尺寸一代传一代。形成死的定理，逻辑专门难从科学的角度讲出原委，人们也只能从实践中依照人体与西裤的一般关系、来处理立裆深，男性以103厘米裤长为中心，用31厘米为基础﹔女性以100厘米裤长为中心，用32厘米为基础，裤长每上下增减3厘米，立裆深相应增减0. 3厘米，如此来处理立裆尺寸，仅适应大众化。单量单裁的西裤，能够联系测量下裆的尺寸，对具体体型进行具体处理（见图示2）。基数只要会用，也能收到好的效果。 立裆深的尺寸，国内外有一些推理计算公式，常见的用裤长1／
10加17－19厘米定寸。由于定寸的基数大，因此换算值比较稳定。也有的用臀围尺寸换算，其公式的目的不外乎求个近似值。这些公式不管如何，都离不开立裆深的基础规律，假如过分追求公式的准确，相反地会给设计带来失误，因为人体的发育、绝不可能千篇一律，同样身高的人，下裆尺寸往往不一样，有的甚至相差2-3厘米、但由于多数人对那个地点尺寸不太计较，从而会出现另一种倾向，确实是任长不短，这就会绘西裤带来不良后果，上提不足，下垂有余，有的甚至造成拖裆现象（见图示3）。解决那个问题，特不是单量单裁的西裤，不能简单地按一般规律办事，需要结合材料的性能、穿者的适应，做出推断。西裤有的人穿得专门上，能提到腹上，有的穿得专门低，甚至在腹下胯骨（见图示4、5），这之间的出入专门大，尤其是一些胖、壮体型的人，穿着适应更是多样，如不慎重鉴不分析，立裆尺寸就难于准确。 二、围裆的作用 西裤的围裆，取臀围端面的综合尺寸（见图示6），使裆部与臀部协调。它包括两个立裆深，一个开裆宽，一个后翘高度与后裆坡度差数，其推算如下，（围裆一开裆宽一 后翘高一后裆坡度差数）／2＝立裆深。 围裆是以立裆深为主体的，它的正常增减规律，也必定与立裆深
男西服结构制图 学习目标 知识目标学习和掌握男衬衫的结构制图步骤及方法。 技能目标使学生学会男衬衫的结构制图，培养学生对男衬衫的了解和掌握能力。 重点难点 重点男西服的结构制图。 难点各部位的画顺。 一、款式特点及外形 单排扣、平驳领男西服是常见西服基本款式。前衣片大袋为双嵌线有盖开袋，左胸一只手巾袋，门襟单排两粒扣，左驳头有一插花眼，腰节处胸省及胁省，胁省为通省，圆角下摆，后片中缝开背缝，腰节以下开背衩（也可不开衩）。袖型为圆装袖，袖口处开衩，钉装饰扣各3粒（见图）。
二、成品规格(见表) 男西服成品规格参考表（5·4A）单位：cm 三、制图规格 单位：cm 四、制图步骤 （一）前衣片（见图） (1)止口线：与布边平行。 (2)底边线：与止口线垂直。 (3)上平线：②～③等于衣长72cm，与止口线垂直。 (4)落肩线：③～④B/20＝5.3 cm。 (5)胸围线：④～⑤B/6＋2＝19.7 cm。 (6)腰节线：③～⑥等于前腰节长42 cm。 (7)领口深线：③～⑦定数8cm，或由款式而定。 (8)搭门线：①～⑧搭门宽1.7 cm。 (9)领口宽线：⑧～⑨ B/10－0.5＝10.1 cm。 (10)前肩宽：⑧～⑩ S/2＋0.7＝23，与肩颈点相连，中间凸出0.3cm为肩斜线。
(11)前胸宽：⑧～B/6＋1.5＝19.2cm，在袖窿深2/3处量出，作一直线与胸围线垂直。 (12)前胸围大：⑧～B/3－2（前后差）＋1（省量）＝34.3 cm，作一直线与胸围线垂直，在胸围线上提高4.5 cm。 (13)翻驳点：在止口线上由腰节线提高2cm，与第一扣眼并齐。 (14)驳头、领口及领的裁配制图方法参考女西服。.制图规格：领座高2.8cm，翻领宽4cm，领角大3.2cm，驳角大3.5 cm。 (15)袖窿弧线：由肩端点⑩经胸宽点及袖窿底至胸围线提高4.5cm处，用弧线画顺。 (16)摆缝线：按前胸围大在腰节处抬高0.8cm凹进1cm，下摆放出1.5cm，起翘2cm，用弧线画顺。 (17)底边起翘线：摆缝处起翘2cm与止口线进4cm相连接。 (18)扣眼位：在搭门线上，第一扣眼位由胸围线提高2cm，两扣眼相距10cm（末眼距底边可按3/10衣长＋1.5计算）。 (19)手巾袋：在胸围线以上，距胸宽线B 0.3/10＝3.2，袋口大B/10－0.3＝10.3cm，宽2.3cm，后端起翘1.3 cm。 (20)腰省：按手巾袋居中，省尖底下5cm，中心线与止口线平行，腰节处及大袋口处省大1 cm。 (21)大袋位：袋口前端与末眼位并齐，由腰省处1.5cm，后端提高1cm，袋口大B/10＋4.5＝15.1，袋盖宽5.5cm。 (22)胁省：上端取袖窿宽的2/5，省大1cm，下端由大袋口后端进2.5cm，腰节处省大1.3cm，按省下端作直线与止口线平行画至底边线，称通天省。 (23)袋省：袋口后端距胁省1cm，袋口低下0.5cm，画顺。 (24)圆下摆：由腰节线起至底边止口线进4cm，凹进2cm，用弧线画顺.底边连至胁省分割线处低下0.5cm，等于袋口横省量。 （二）后衣片（见图） 胸围线按前衣片延长，底边线按前衣片起翘线延长，上平线按前片提高2.3cm，腰节线按前片提高0.8cm，前后片摆缝基础线相距1cm。
