第9章隧道施工放样
§9—1 概述
一、隧道工程和隧道测量
隧道是一种穿通山岭，贯穿海峡、河道，盘绕城市地下的交通结构物。按不同的工程用途，隧道可分为公路隧道、铁路隧道、城市地下铁道、地下水道等。本章主要介绍公路隧道施工放样的一般方法。
通常隧道的开挖从两端洞门开始，也就是隧道开挖只有两个开拓工作面。如图9—1所示。A、B两处为相对开拓的隧道正洞。如果隧道丁程量较大，为了加快隧道开挖速度，必须根据需要和地形条件设立辅助坑道，增加新的开挖上作面。如图9-1,中的横洞、平行导坑、竖井、斜井等都是属于辅助坑道新工作面的型式。隧道的正洞和辅助坑道都是整个隧道工程的组成部分。
隧道施工测量的主要任务是在地下测设出设计中轴线的方向；保证两
第169页
个相对开挖面的方向与高程按要求的精度贯通。在隧道没有贯通前，中心线只能以支导线的型式向前伸展。一般采用往返观测。测设数据的计算和测量工作都要特别细心。在进行隧道施工测量中，因为施工现场场地狭窄，测量与施工相万干扰，给测量工作带来很多不便。
隧道工程施工测量的精度要求，主要是指对向并挖的隧道贯通的横向和高程误差。
隧道施工测量丁作主要有以下内容：
(1)在所选定隧道工程范围内布设控制网，进行控制测量，建立精确的基准点、基准方向。
(2)提供隧道工程设计所需的带状地形图、隧道洞口工点地形图、纵横断面图。
(3)根据隧道工程设汁所提供的图纸和有关的参数，在实地通过放样确定隧道的开挖与修筑的标志，保证隧道工程的正常作业和精确贯通.
(4)开挖小的测量工作，根据隧道开挖的进展情况，不断在隧道的开挖巷道中建立洞内控制点，进行洞内的平面和高程控制测量，提高测设的可靠性，检测隧道开挖的质量。
(5)竣工图测绘工作。
二、公路隧道的类型和设计阶段
公路隧道的类型按隧道长短可分为四种，见表9—1
一般地，特长隧道和对路线有控制作用的长隧道，以及地形、地质状况比较复杂的隧道，在勘测设计上采用两阶段设计，隧道的测量工作也包括初测和定测两个阶段。
1．初测的主要任务和要求
初测的主要任务是根据隧道选线的初步结果，在选定的隧道地域进行控制测量、地形测量、纵断面测量，为地质填图和隧道的深入研究和设计提供点位参数、地形图条件及技术说明。
初测的基本要求是：
(1)布设控制点，进行控制测量。隧道控制测量必须与路线控制测量进行衔接，按所需的技术等级和第八章所介绍的方法进行控制测量，为路线与隧道形成系统一致的整体提供基准保证。
第四章隧道工程建设标准及施工技术 第一节隧道工程设计要求 客运专线铁路的隧道设计是由限界、构造尺寸、使用空间和缓解及消减高速列车进入隧道诱发的空气动力学效应两方面的要求确定的。研究表明，以上两方面要求中，后者起控制作用，但隧道工程设计及施工过程中以隧道横断面的限界、构造尺寸、使用空间为控制要点。 一、隧道横断面有效净空尺寸的选择 在确定隧道横断面有效净空尺寸之前，首先要正确地选择隧道设计参数。高速列车进入隧道时产生的空气动力学效应，与人的生理反应和乘客的舒适度相联系。这就要制定压力波动程度的评估办法及确定相应的阈值，目前较通用的评估参数是相应于某一指定短时间内的压力变化值，如3s或4s内最大压力变化值。我国拟采用压力波动的临界值(控制标准)为3.0Kpa/3s。 根据ORE提出的压力波动与隧道阻塞比关系可以推算出满足舒适度要求时，阻塞比β宜取为：当V=250km/h时，β=0.14；当V=350 km/h时，β=0.11。 隧道横断面形式一般为园形(部分或全部)、具有或没有仰拱的马蹄形断面。而影响隧道横断面尺寸的因素有： (1)建筑限界； (2)电气化铁路接触网的标准限界及接触网支承点和接触网链形悬挂的安装范围； (3)线路数量：是双线单洞还是单线双洞； (4)线间距； (5)线路轨道横断面； (6)需要保留的空间如安全空间，施工作业工作空间等； (7)空气动力学影响； (8)与线路设备的结构相适应。 二、客运专线隧道与普通铁路隧道的不同点 1．当高速列车在隧道中运行时要遇到空气动力学问题，为了降低及缓解空气动力学效应，除了采用密封车辆及减小车辆横断面积外，必须采取有力的结构工程措施，增大隧道有效净空面积及在洞口增设缓冲结构；另外还有其它辅助措施，如在复线上双孔单线隧道设置一系列横通道；以及在隧道内适当位置修建通风竖井、斜井或横洞。 2．客运专线隧道的横断面较大，受力比较复杂，且列车运行速度较高，隧道维修有一定的时间限制，复合衬砌和整体式衬砌比喷锚衬砌安全，且永久性好，故一般不采用喷锚衬
应急预案 7.1应急预案的方针与目标 坚持“安全第一、预防为主”、“保护人员安全优先、保护环境优先”的方针，贯彻“常备不懈、统一指挥、高效协调、持续改进”的原则。更好地适应法律和经济活动的要求；给企业员工的工作和施工场区周围居民提供更好更安全的环境；保证各种应急资源处于良好的备战状态；指导应急行动按计划有序地进行；防止因应急行动组织不力或现场救援工作的无序和混乱而延误事故的应急救援；有效地避免或降低人员伤亡和财产损失；帮助实现应急行动的快速、有序、高效；充分体现应急救援的“应急精神”。 7.2应急预案工作流程图 根据本工程的特点及施工工艺的实际情况，认真的组织了对危险源和环境因素的识别和评价，特制定本项目发生紧急情况或事故的应急措施，开展应急知识教育和应急演练，提高现场操作人员应急能力，减少突发事件造成的损害和不良环境影响。其应急准备和响应工作程序见下图：
7.3突发事件风险分析 7.3.1为确保正常施工，预防突发事件以及某些预想不到、不可抗拒的事件发生，事前有充足的技术措施准备、抢险物资的储备，最大程度地减少人员伤亡、公司、甲方和国家财产、经济损失，必须进行风险分析和预防。 7.3.2根据本工程的特点，工地现场可能发生的安全事故有：坍塌、火灾、中毒、物体打击、高空坠落、机械伤害、触电、洪灾等。应急预案的人力、物资、技术准备主要针对这几类事故。 7.3.3应急预案应立足于安全事故的救援，立足于工程项目自援自救，立足于工程所在地政府和当地社会资源的救助。 7.4应急准备 7.4.1成立抢险领导小组，明确责任分工。 （1）公司抢险领导小组的组成
组长：项目经理 副组长：主管施工生产的项目副经理、项目总工程师 成员：工程组、技质组、物资组、安保部、办公室 职责：研究、审批抢险方案；组织、协调各方抢险救援的人员、物资、交通工具等；保持与上级领导机关的通讯联系，及时发布现场信息。 （2）项目部应急预案领导小组成员责职 组长项目经理：负责全面管理和协调工作，负责本项目应急预案的启动实施、小组人员分工、向上级单位请示启动上级部门应急预案等。 副组长项目副经理：协助组长工作，在组长不在场的情况下行使组长权利、协调处理相关工作，具体负责各分工区生产安全的现场管理，恢复和保证生产正常进行。 （3）组员：各部室人员以及各施工班组组长，服从组长及副组长的安排，负责应急抢险任务的具体实施。 7.4.2应急资源准备 应急资源的准备是应急救援工作的重要保障，项目部应根据潜在的事故性质和后果分析，配备应急资源，主要分为应急物资、机械设备和救援器材。 （1）主要应急物资、机械设备 主要应急物资、机械设备储备表
隧道施工现场管理工作总结 南涪高速公路LJ3施工 段分水岭隧道施工现场管理工作总结 至2011年3月以来，在各级领导的关心和关怀下，在总公司、分公司的正确指导下，通过广大施工人员的努力，分水岭隧道左洞于今年6月底完成贯通，右洞于10月底完成贯通，很好的完成了既定的工期、质量、安全目标。 作为一名管理人员，对这一年多来的施工管理工作从以下几个方面坐一下简单得总结。施工项目现场管理的重点包括施工进度管理、工程质量管理、工程投资控制、信息管理、现场安全管理和现场组织协调六个方面。 一、工程进度管理 进度管理是施工项目现场管理中最主要的环节，是施工项目按照合同工期顺利完成的有力保证。因此，首先应严格执行公司各项管理制度，层层落实责任，坚持进行周会议，并对工程施工进度进行周总结，对下周工作进行合理有效的计划，以书面形式进行记录，且以会议的形式进行安排。其次，科学合理的安排施工时间，督促协作队伍现场管理人员，对其施工人员的工作进行明确分工、各司其职、克服困难，确保工期目标的实现。 二、工程质量管理 质量管理是施工项目现场管理中最为重要的环节，一定要加强过程控制，及时消除隐患。在质量管理方面，首先应建立完善的质量管理保证
体系，强化质量意识，落实质量责任，使质量目标的实现落实到每一个人。其次，严格执行质量验收制度，严把质量关。每一份施工用料，每一道施工工序，都要过质量关。对施工过程各个阶段进行检查，对发现的问题必须查明原因，追查责任，严把材料采购和进场质量验收，杜绝不合格品材料混入现场。技术员和质检员都要严格要求，负起责任，对施工中用料的配比进行严格把关，使其按照标准规范进行施工。 三、工程投资控制 投资控制，及工程成本管理，现场管理人员应责任明确，将质量、进度、成本四方面结合起来进行综合管理，并根据成本管理的目标与施工队伍签订施工合同，明确责任与目标。其次，现场管理人员应熟悉施工设计图纸及施工前期会议交底中所制定的工程量，把握现场施工工作量，严格按照施工设计图纸进行现场施工，对于在实际施工过程中遇到和设计图纸有出入的地方，应提前分别向建设单位和施工设计单位进行反映，要求其出具施工变更依据。在施工中搞好阶段核算，分阶段对施工工程量和设计工程量进行对比，以便核实工程量，不断总结项目成本管理经验，制定切实可行的改进措施，不断提高成本管理水平。 四、信息管理 信息管理即现场工程资料的管理和资料信息总结上报，保证工程进展及现场施工情况及时反映到项目各个单位及负责人。作为施工现场管理人员，要对工程过程中遇到的问题进行总结并按时上报，对工程数据进行跟踪并记录，保留好现场影像资料，尤其是对隐蔽工程，一定要做好资料的搜集和整理。严格执行公司管理制度，组织工程项目有关人员开展

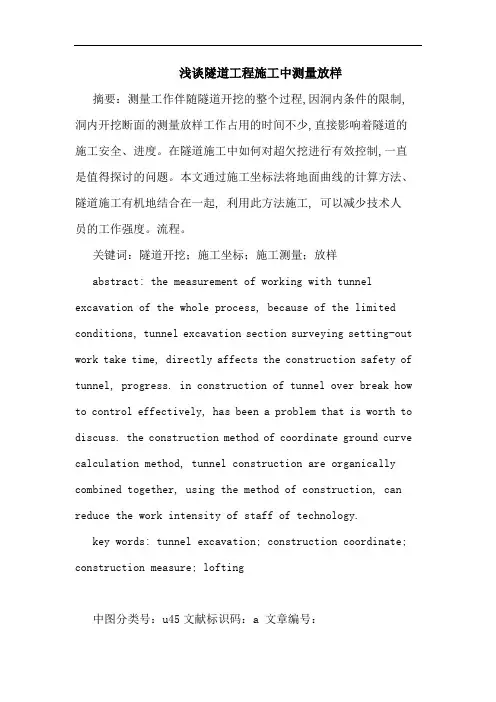

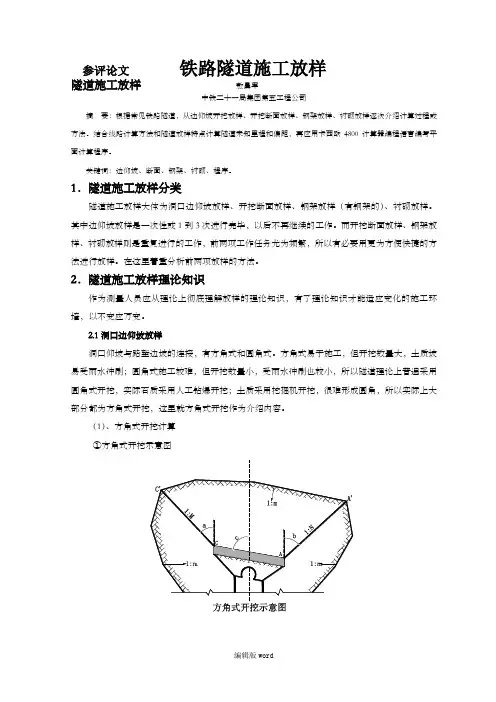

浅谈隧道工程施工中测量放样 摘要：测量工作伴随隧道开挖的整个过程,因洞内条件的限制,洞内开挖断面的测量放样工作占用的时间不少,直接影响着隧道的施工安全、进度。在隧道施工中如何对超欠挖进行有效控制,一直是值得探讨的问题。本文通过施工坐标法将地面曲线的计算方法、隧道施工有机地结合在一起, 利用此方法施工, 可以减少技术人 员的工作强度。流程。 关键词：隧道开挖；施工坐标；施工测量；放样 abstract: the measurement of working with tunnel excavation of the whole process, because of the limited conditions, tunnel excavation section surveying setting-out work take time, directly affects the construction safety of tunnel, progress. in construction of tunnel over break how to control effectively, has been a problem that is worth to discuss. the construction method of coordinate ground curve calculation method, tunnel construction are organically combined together, using the method of construction, can reduce the work intensity of staff of technology. key words: tunnel excavation; construction coordinate; construction measure; lofting 中图分类号：u45文献标识码：a 文章编号：
