碳酸盐岩气藏开发地质特征描述
(SY/T 6110-2002代替SY/T 6110-94)
1、范围
本标准规定了碳酸盐岩气藏开发特征描述的内容和方法；本标准使用于碳酸盐岩气藏开发地质特征的描述。
3.1 构造模型structure model
是指气藏构造几何形态及断层分布。
3.2 储层模型reservoir model
3.2.2 参数模型parameter model
3.2.3 储渗模型reservoir space-permeability channel model
3.3 流体模型fluid model
5、地层特征
5.1 地层层序
5.1.1 气田内全部沉积岩系都进行地层层序和岩序描述,含气层是描述的重点,并以地层综合柱状图展示。
5.1.2 钻遇的地层以阶(组)、段或亚段为单位，未钻达的深部地层以统或阶（组）为单位。
5.1.3 描述内容包括层位、深度、岩性、厚度、接触关系，并按此内容编制含气层的地层对比图。
5.1.4 描述含气层的地震响应特征和测井电性特征。
5.2 储盖组合
描述储层和盖层的层位、岩性、厚度及其变化与分布，并作储盖组合的评价。
5.3 储层的细分与对比
5.3.1 主要采用岩性与电性对比，用标准层控制的方法进行追踪。
5.3.2 小层命名：系和统用年代地层，组、段、亚段用岩石地层单位。层用地下地层单位。
5.3.3 编制小层对比图，描述各小层的纵横向变化。
6 构造特征
6.1 区域构造
6.2 气藏构造：利用地质、测井和地震资料精细描述含气构造的类型和名称、高点的位置和地面海拔、高点出露地层、构造圈闭的形态、闭合面积、闭合度、长轴和短轴的长度和方向、背斜两翼倾角，并编绘构造剖面图。要求沿构造长轴方向至少作纵剖面图一张，通过各构造高点至少作横剖面图一张；对于断层、褶皱复杂的构造，应适当增加反映全构造不同变化特征的横向剖面图。表1 ××气藏构造要素表
利用地质、测井和地震资料描述断层的类型、组系、平面分布、数量及其组合关系。主要断层的产状、性质、落差、延伸长度、与高点和轴线关系。两盘对接地层的层位和岩性、断层起始和消失部位的地层、断层开启与封闭性。
表2 ××气藏断层要素表
描述各断块区或断块的构造特征、切割关系、面积、岩层产状等。
表3 ××气藏断块数据表
6.5 构造图
用开发地震与地质、测井资料相结合进行精细构造解释，编制标准层及产层顶面或底面构造图。
7、裂缝特征
7.1 裂缝的类型
表5 裂缝类型
7.2.1 裂缝发育控制因素
7.2.2 露头裂缝
7.2.3 岩心裂缝和孔洞
7.2.4 地质录井
7.2.5 岩石薄片
7.2.6 地球物理方法识别裂缝
7.2.7 动态资料判断裂缝
7.2.8 裂缝的定量评价
8、储层特征
8.3 储集空间特征
8.3.1 储集空间类型
储集空间包括孔隙、洞穴、裂缝和喉道。长度与宽度之比小于10：1者为孔或洞，大于10：1者为缝或喉。
8.3.2 储集空间尺度分级
储集空间尺度分级的标准见表6。
表6 碳酸盐岩储集空间尺度的级别
根据岩块基质的渗透率、孔隙度和孔隙结构参数，将储集岩分为四级。Ⅰ级为中、高渗透储集岩，Ⅱ级为低渗透储集岩，Ⅲ级为特低渗透储集岩，Ⅳ级为致密岩。
8.6.1 碳酸盐岩储层参数主要包括孔隙度、渗透率、含气饱和度、相对渗透率、岩石压缩率、孔隙结构参数、裂缝参数、基质孔隙层有效厚度和裂缝层段有效厚度。
表8 碳酸盐岩储集岩级别划分
9、流体、压力和温度特征
9.2 气藏压力
9.2.1描述气藏各井内的原始地层压力、压力梯度，按折算到气水界面以上气藏高度的1/3处，求取气藏原始气层压力。
9.2.2根据静态地质特征、流体性质、折算地层压力、试采、井间干扰等资料，综合判断压力系统。
9.2.3 根据气藏原始气层压力与相同埋深的静水柱压力求取压力系数，并判断气藏是常压气藏、低压气藏还是高压气藏。压力系数为0.9~1.2为常压气藏,压力系数大于1.2为高压气藏,压力系数小于0.9为低压气藏。
9.3 气藏温度：根据钻井实测温度按折算到气水界面以上气藏高度的1/3处,求取气藏温度。
10 驱动类型：根据气藏驱动能量，将气藏分为气驱、弹性水驱和刚性水驱三类。对弹性水驱气藏，应进行边水、底水能量分析和影响气藏开发的水驱活跃程度分析。
11 气藏类型：其分类命名原则是：以决定气藏开发最重要的开发地质特征为气藏的基本类
型命名，其它的气藏开发地质特征可视其重要程度依次在基本命名前作为形容词。
油气田开发地质基础 刘吉余主编黎文清主审石油工业出版社 第一章、地球概述 1.大气圈、水圈、生物圈。水圈的循环作用：（1）净化空气和大自然；（2）源源不断的制造淡水供给陆地；（3）通过河流将陆地表面的松散泥沙及溶解物送入海洋。 2.地壳、地幔、地核，其中地壳和地幔的分解面试莫霍界面，地幔和地核的分界线是古登堡界面。 3.地球的物理性质：重力、密度、压力、地球的磁性、地球的弹性和塑性。 4.地温梯度（地热增温率）：在内热层中，深度每增加100米所升高的温度数值。一般为0.98～ 5.2℃，平均为2.5℃。 5.地温深度（地热增温级）：在内热层中，温度每升高1℃所需加深的深度，以米表示。 6.地磁场由磁偏角、磁倾角和磁场强度三个地磁要素来表示。 7.固体潮：日月引力可以摄引地壳升降7～15cm，叫固体潮。 第二章、地质作用 8.地质作用：由自然动力引起地球的物质组成、内部结构、构造和地表形态变化和发展的作用。分为内力地质作用和外力地质作用。 9.内力地质作用：由地球内部能力引起的岩石圈甚至地球的物质成分、内部结构、构造和地表形态变化发展的作用。 10.内力地质作用
11.地壳运动：由地球内动力作用引起的地壳或岩石圈物质的机械运动，称为地壳运动或者构造运动。分为垂直运动和水平运动。 垂直运动系指地壳或岩石圈沿地球半径方向或者垂直于大地水准面的方向发生的大规模的升降运动。升降运动可以引起海陆变迁、地势高低的改变、岩石的垂直位移以及层状岩石形成大型平缓弯曲。 水平运动是指地壳或者岩石圈沿着大地水准面的切线方向的运动，表现为大规模的水平位移，主要引起地壳的拉张（大洋中脊的扩张）、挤压（板块的消减、碰撞）、平移甚至旋转，从而使岩层发生弯曲和断裂，地形上则形成山脉和盆地。 12.岩浆作用：地壳深部的高温高压的硅酸盐熔融体称为岩浆。当地下平衡破坏或者局部压力降低时，岩浆就会向着压力低的方向流动，侵入地壳上部或者喷出。在这个过程中岩浆与周围的岩石相互作用，改变着围岩和自身的化学成分和物理状态。这种从岩浆的形成、演化直至冷凝，岩浆本身发生的变化以及周围岩石影响的全部地质作用过程称为岩浆活动或岩浆作用。 岩浆从深部发源地上升但没有到达地表就冷凝形成岩石，这种作用称为侵入作用，冷凝形成的岩石称为侵入岩。 岩浆从深部发源地上升直至溢出地面，或者喷到空中，称为喷出作用或者火山作用。喷出地表后大部分挥发组分逸散后的熔融体，称为熔浆，冷却后形成的岩石称为熔岩。 13.变质作用：是指原岩处在特定的地质环境中，由于物理、化学条件的改
碳酸盐岩气藏开发地质特征描述 (SY/T 6110-2002代替SY/T 6110-94) 1、范围 本标准规定了碳酸盐岩气藏开发特征描述的内容和方法；本标准使用于碳酸盐岩气藏开发地质特征的描述。 3.1 构造模型structure model 是指气藏构造几何形态及断层分布。 3.2 储层模型reservoir model 3.2.2 参数模型parameter model 3.2.3 储渗模型reservoir space-permeability channel model 3.3 流体模型fluid model 5、地层特征 5.1 地层层序 5.1.1 气田内全部沉积岩系都进行地层层序和岩序描述,含气层是描述的重点,并以地层综合柱状图展示。 5.1.2 钻遇的地层以阶(组)、段或亚段为单位，未钻达的深部地层以统或阶（组）为单位。 5.1.3 描述内容包括层位、深度、岩性、厚度、接触关系，并按此内容编制含气层的地层对比图。 5.1.4 描述含气层的地震响应特征和测井电性特征。 5.2 储盖组合 描述储层和盖层的层位、岩性、厚度及其变化与分布，并作储盖组合的评价。 5.3 储层的细分与对比 5.3.1 主要采用岩性与电性对比，用标准层控制的方法进行追踪。 5.3.2 小层命名：系和统用年代地层，组、段、亚段用岩石地层单位。层用地下地层单位。 5.3.3 编制小层对比图，描述各小层的纵横向变化。 6 构造特征 6.1 区域构造 6.2 气藏构造：利用地质、测井和地震资料精细描述含气构造的类型和名称、高点的位置和地面海拔、高点出露地层、构造圈闭的形态、闭合面积、闭合度、长轴和短轴的长度和方向、背斜两翼倾角，并编绘构造剖面图。要求沿构造长轴方向至少作纵剖面图一张，通过各构造高点至少作横剖面图一张；对于断层、褶皱复杂的构造，应适当增加反映全构造不同变化特征的横向剖面图。表1 ××气藏构造要素表
图1阿拉伊盆地大地构造位置 收稿日期：2008-12-01；修订日期：2009-01-04 作者简介：郇玉龙，男，工程师，1997年毕业于中国地质大学石油地质勘查专业，现主要从事石油地质综合研究工作。联系电话：（0546）8793985，通讯地址：（257022）山东省东营市北一路210号物探研究院区域勘探研究室。 油气地球物理 2009年1月 PETROLEUM GEOPHYSICS 第7卷第1期 中亚地区阿拉伊盆地位于中亚地区吉尔吉斯斯坦共和国南部，长约250km ，宽约25～40km ，面积约 6000km 2，为一近东西向展布的山间盆地（图1）。与其较邻近的含油气盆地有东侧的塔里木盆地（中国），西南侧的阿富汗—塔里克盆地（主体位于塔吉克斯坦），北侧的费尔干纳盆地（跨吉尔吉斯斯坦3个国家）。 在大地构造位置上，阿拉伊盆地为欧亚板块南部边缘天山褶皱带中的一个中新生代的山间盆地，夹持于帕米尔—昆仑山与南天山褶皱带之间，由于 受印度板块向欧亚板块陆—陆碰撞挤压并持续向北推覆的影响而形成现今的盆山构造格局。 该区油气勘探始于1928年，前苏联对其先后开展了地质调查与油气勘探工作，盆内及周缘地区完成1∶20万的地质调查；1984—1989年在盆地中部 累计完成二维地震562km ； 1987—1991年钻探参数井阿参1井。后因前苏联解体而中断勘探。2003年， 我国胜利油田获阿拉伊盆地的勘探许可，已在盆地 内完成重力勘探1720km 2、 三维地震220km 2、二维地震748.4km ，为深入评价该盆地积累了丰富的资料。 阿拉伊盆地构造地质特征与油气条件分析 郇玉龙1,2）刘国宏1）刘志勇1）张桂霞1 ） 1）胜利油田分公司物探研究院；2）中国石油大学（北京）资源与信息学院 摘要：中亚地区阿拉伊盆地位于特提斯构造带北缘,是在古生界基底之上发展起来的山间盆地，紧邻我国西部塔里木盆地。自中生代至新生代经历了陆表海沉积期、类前陆盆地期、山间盆地发育期、拗陷期、定形期5个演化阶段，具有海陆交互、 沉积多变、多期叠加、断—拗转换的性质。油气地质条件与相邻的费尔干纳盆地相似，生储盖匹配良好；烃源岩为古近系、 白垩系和中—下侏罗统的海相与湖相泥岩、石灰岩和泥灰岩；主要油气储集层为碳酸盐岩裂缝性储层和砂砾岩储层；多套泥岩、膏岩和泥灰岩为区域性和局部盖层；褶皱构造发育，以背斜、断块、断鼻等构造为主。具有一定的油气勘探前景。 关键词：地质构造；构造演化；生油岩；含油气层系；勘探前景；阿拉伊盆地；中亚地区
第一章研究内容 1、油气成藏地质学的内涵及其在石油地质学中的位置 答：成藏研究涵盖的内容很多，包括基本的成藏条件或要素、成藏年代、成藏动力（运聚动力）、油气藏分布规律或富集规律等。 赵靖舟将从事油气藏形成与分布方面的研究称为“油气成藏地质学”（简称成藏地质学），认为它应是石油地质学中与石油构造地质学、有机地球化学、储层地质学、开发地质学等相并列的一门独立的分支学科。 2、成藏地质学的研究内容 答：成藏地质学的研究内容包括静态的成藏要素、动态的成藏作用和最终的成藏结果，涉及生、运、聚、保等影响油气藏形成和分布的各个方面，但重点是运、聚、保。其主要研究内容有以下5个方面： 1）成藏要素或成藏条件的研究。包括生、储、盖、圈等基本成藏要素的研究和评价，重点是诸成藏要素耦合关系或配置关系的研究，目的为区域评价提供依据。 2）成藏年代学研究。主要是采用定性与定量研究相结合的现代成藏年代学实验分析技术与地质综合分析方法，尽可能精确地确定油气藏形成的地质时间，恢复油气藏的形成演化历史。3）成藏地球化学研究。采用地球化学分析方法，利用各种油气地球化学信息，研究油气运移的时间（成藏年代学）和方向（运移地球化学），分析油气藏的非均质性及其成因。 4）成藏动力学研究。重点研究油气运移聚集的动力学特点，划分成藏动力学系统，恢复成藏过程，重建成藏历史，搞清成藏机理，建立成藏模式。 5）油气藏分布规律及评价预测。这是成藏地质学研究的最终目的，它是在前述几方面研究的基础上，分析油气藏的形成和分布规律，进行资源评价和油气田分布预测，从而为勘探部署提供依据。 在盆地早期评价和勘探阶段：成藏地质学研究的重点是基本成藏条件的评价研究与含油气系统划分。 在含油气系统评价和勘探阶段：成藏研究的重点是运聚动力学、输导体系的研究、成藏动力系统划分、已发现油气藏成藏机理和成藏模式研究，以及油气富集规律的研究。 在成藏动力系统的评价和勘探阶段：成藏地质学的研究重点油气藏成藏机理和成藏模式研究以及油气富集规律的研究等。 3、成藏地质学的研究方法 1）最大限度地获去资料，以得到尽可能丰富的地质信息。 2）信息分类与分析——变杂乱为有序，去伪存真，突出主要矛盾。 3）确定成藏时间，分析成藏机理，建立成藏模式，总结分布规律。 4）评价勘探潜力，进行区带评价，预测有利目标。 高素质的石油地质科学地质工作者须备的基本素质： ①1知识+4种能力+2种意识②扎实的背景知识 ③细致的观察能力④全面准确的信息识别能力丰富的想象力⑤周密的综合分析和判断能力⑥强烈的创造意识 ⑦强烈的找油意识 第二章油气成藏地球化学 成藏地球化学研究内容 1）油藏中流体和矿物的相互作用 2）油藏流体的非均质性及其形成机理 3）探索油气运移、充注、聚集历史与成藏机制

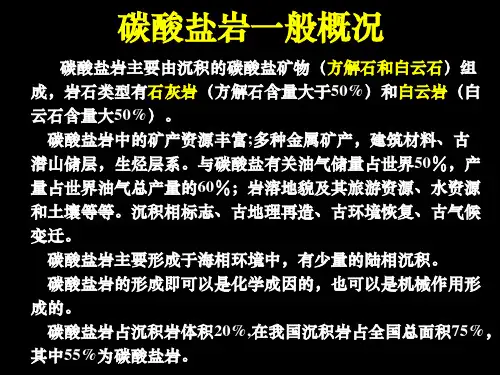

世界碳酸盐岩储层 碳酸盐岩中储集有丰富的石油、天然气和地下水。 碳酸盐岩是世界上重要的石油天然气产层，约占全球储量的一半，产量已达到总产量60％以上。在世界范围内，大约有1/3油气资源储存于碳酸盐岩储层中，特别是中东、北美、俄罗斯的许多大型或特大型油气田均与碳酸盐岩密切相关。 碳酸盐岩和碳酸盐沉积物从前寒武纪到现在均有产出，分布极广，约占沉积岩总量的 1/5至1/4。碳酸盐岩本身也是有用矿产，如石灰岩、白云岩，以及菱铁矿、菱锰矿、菱镁矿等，广泛用于冶金、建筑、装饰、化工等工业。 我国碳酸盐岩油气资源 我国海相碳酸盐岩储集层层系分布范围广泛，从震旦系至三叠系均有分布，约占大陆沉积岩总面积的40%。据初步统计，我国有28个盆地发育分布海相碳酸盐岩地层，资源丰富，勘探潜力很大。我国碳酸盐岩油气资源量约为385亿吨油当量。 我国碳酸盐岩缝洞型油藏一般经历了多期构造运动、多期岩溶叠加改造、多期成藏等过程，形成了与古风化壳有关的碳酸盐岩缝洞型油藏。 近几年的实践表明，我国碳酸盐岩勘探正处于大油气田发现高峰期，是近期油气勘探开发和增储上产的重要领域之一。与常规的砂岩油气藏相比，碳酸盐岩油气藏勘探开发程度较低。对于以“潜山”起家的华北油田而言，碳酸盐岩油藏探明储量比例只有41.6%。因储层具有典型的双重介质特点，渗流规律特殊，加之非均质性严重、开发技术不完善，开采效果迥异。 碳酸盐岩勘探技术发展 近年来，中国石油开始全面开展碳酸盐岩物探技术研究，形成了成熟的碳酸盐岩配套技术，储层钻遇率大幅度提高，在塔里木盆地、鄂尔多斯盆地、四川盆地等地区发现了一批大型油气田，碳酸盐岩勘探成为油气储量产量增长的重要领域。 新中国成立到20世纪70年代，碳酸盐岩勘探以地表地质调查和重磁物探为主，发现了如四川威远、华北任丘等油气藏。20世纪80年代至90年代，地震勘探技术在落实构造、发现碳酸盐岩油气藏的勘探中发挥了重要作用，发现了塔里木盆地轮古、英买力潜山及塔中等含油气构造。进入21世纪，随着高精度三维地震技术的发展，深化了对碳酸盐岩非均质储层油气藏的认识，全面推动碳酸盐岩油气藏勘探开发进程。在塔里木、四川等盆地实施高精度三维地震勘探超过1.5万平方公里，探井成功率提高了25%。
