地基与基础工程施工方案
工程名称：龙岗区横岗街道安良社区综合服务站工程地点：深圳市龙岗区横岗街道安良路
施工单位：湛江市建筑工程集团公司
编制单位：湛江市建筑工程集团公司
编制人：
编制日期：
审批负责人：
审批日期：
第一章编制依据与施工目标
第一节编制依据
施工合同、施工图纸。
我司有关质量、安全、文明施工的管理规定。
国家分布的各类规范、规程及验收标准。
本地政府及有关部门的建筑工程管理、市政、环境保护等法规及规定。
现场及周边的实际勘探情况。
第二节本工程拟采用的技术规范
建筑地基基础工程质量验收规范（GBA50202-2002）
砼结构工程施工质量验收规范（GB50204-2002）
建筑工程施工质量验收统一标准（GB50300-2001）
砼质量控制标准（GB50164）。
第三节工程施工目标
1、工程质量目标
严格执行施工合同、设计要求，保证按照国家验收标准一次性验收合格。
2、施工环保目标
采取有效措施，杜绝施工扰民现象，最大限度减少对周边居民正常工作和生活的影响，最大减少对环境的污染。
3、安全及文明施工目标
确保达到广东省安全文明施工的合格标准，杜绝重大事故的发生，年度轻伤率控制在千分之十八以下。
4、目标控制
遵循科学，遵循技术，认真执行和完成各项目标，科学编制施工方案和作业计划，尽量减少各种消耗。
5、服务目标
确保达到“用户满意工程”。
第二章工程概况
工程名称：深圳市龙岗区横岗街道安良社区综合服务站工程
建设单位：深圳市龙岗区横岗街道安良居民委员会
设计单位：湖南中大设计院有限公司
监理单位：深圳市合创工程顾问有限公司
工程地址：横岗街道安良路201号
工程地质：中软土
1、建筑概况
总建筑面积1025.95平方，地上六层，天然基础，基础埋深2-5米，施工水位受自然水和土壤潜水影响较大，地下水位影响较小。
2、结构概况
结构设计合理使用年限为50年，建筑结构安全等级为二级，地震烈度7度，建筑耐火等级二级。
建筑施工场地类别为II类，基础所处地基持力层为粉质粘土，地基采用天然基础，基础结构为独立柱，承台为一级和二级。混凝土强度等级为：垫层C10、基础承台、基础柱、地梁为C25，抗渗等级P6。
第三章施工程序及施工工艺
第一节施工程序
测量放线-基础土方开挖-基础清理-素砼垫层-基础钢筋绑扎-承台模板安装-承台砼浇筑-承台模板拆除-基础柱钢筋绑扎-基础柱模板安装-基础柱砼浇筑-基础柱模板拆除-基坑回填平整-土方回填及辗压夯实-地梁部位土方平整夯实-地梁砼垫层-地梁钢筋绑扎-地梁模板制作-地梁砼浇筑。
第二节土方开挖和回填
一、施工准备
（一）作业条件
1、土方开挖
（1）制定开挖方案，确定合理的开挖方式、施工顺序和边坡防护措施，选择适当的施工机械。
（2）将施工区城内的地上、地下障碍物清除和处理完毕。
（3）做好建筑物的标准轴线桩、标准水平桩，用白灰洒出开挖线，必须经过检验台格，办理完验线手续。
（4）若设计基础底面低于地下水位，要提前采取降水措施，把地下水位降至低于开挖底面0.5m以下。然后再开挖。
（5）夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。
（6）熟悉图纸。
2、土方回填
（1）回填前，对基础、箱型基础墙或地下防水层、保护层等进行检查验收并办理隐检手续。
（2）将基坑内的杂物、积水等清理干净。
（3）房心、管沟的回填应在上下水道的安装完成以后进行。
（4）施工前，做好水平高程的设置。在基槽边上钉水平撅，在基础墙表面划分层线。
（5）做好技术交底。
a)施工机具
铲土机、自卸汽车、挖土机、铲运车及翻斗车等、蛙式或柴油打夯机、手推车、铁锹、3～5m钢尺，20#铅丝、胶皮管、尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线等。
二、质量要求
1、开挖工程质量要求
（二）土方回填工程质量要求
二、工艺流程
（一）土方开挖
确定开挖的顺序和坡度→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底（二）土方回填
基坑(槽)底地坪上清理→检验土质→分层铺土、耙平→夯打密实→检验密实度→修整找平验收
基坑底地坪上清理→检验土质→分层铺土→分层碾压密实→检验密实度→修整找平验收
三、操作工艺
（一）土方开挖
1、人工开挖浅基础、管沟等
测量放线→切线分层开挖→修坡→整平
挖土自上而下水平分段进行，每层0.3m左右，边挖边检查槽宽，至设计标高后，统一进行修坡清底。相邻基坑开挖时，要按照先深后浅或同时进行开挖的原则
施工。
2、机械开挖
一般深度2m以内的大面积开挖，宜采用推±机或装载机淮土和装土；对长度和宽度较大的大面积土方一次开挖，可采用铲运机铲土；对面积大且深的基坑，可
采用液压正、反铲开挖；深5m以上的设备基础或高层建筑地下室深基坑，宜分层
开挖。一般机械土方开挖由翻斗汽车配合运土。
机械开挖时，要配合少量人工清土，将机械挖不到的地方运到机械作业半径内，由机械运走。机械开挖在接近槽底时，用水准仪控制标高，预留20～30cm土层人
工开挖.以防止超挖。
3、开挖到距槽底50cm以内后，测量人员测出距槽底50cm的水平标志线，然后在
槽帮上或基坑底部钉上小木桩，清理底部土层时用它们来控制标高。根据轴线
及基础轮廓检验基槽尺寸，修整边坡和基底。
4、土方开挖完毕后，对基底要进行钎探。若设计无特殊说明，钎探布置按下表执
行。
钎探完成后，钎孔要用干中细砂贯实。同时在钎探平面布置图上注明特硬、特软点。
基坑打钎探测完毕后，会请设计、监理、勘探及质监站等单位人员验槽。对不符合要求的软弱土层等情况作出处理记录，处理完全符合要求后，参加各方会签隐蔽工程记录。
5、雨期施工时，要加强对边坡的保护。可适当放缓边坡或设置支撑，同时在坑外
侧围以土堤或开挖水沟，防止地面水流入。冬期施工时，要防止地基受冻。
6、注意事项
（1）开挖过程中，严格控制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增加宽度，并在开挖过程中试打钎，避免大面积的二次开挖。施工时尽力避
免基底超挖，个别超挖的地方经设计单位给出方案用级配砂石回填。
（2）尽量减少对基土的扰动，若基础不能及时施工时，可预留200～300mm土层不挖，待作基础时再挖。
（3）开挖基坑时，有场地条件的，一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。
（4）土方开挖时，要注意保护标准定位桩、轴线桩、标准高程桩。要防止邻近建筑物的下沉，应预先采取防护措施，并在施工过程中进行沉降和位移观
测。
（二）土方回填
1、回填土一般选用含水量在10%左右的干净粘性土(以手攥成团、自然落地散开为
宜)。若土过湿，要进行晾晒或掺入干土、白灰等处理；若土含水量偏低，可适当洒水湿润。
2、深浅基坑相连时，要先填深基坑，填至与浅基坑标高一致时，再与浅基坑一起
填夯。分段填夯时，交错处做成阶梯形，上下接搓距离不小于1.0m。基坑回填
应在相对两侧或四周同时进行，基础墙两侧标高不可相差太多；较长的管沟墙，
内部要加支撑。
3、回填土要分层铺摊夯实，蛙式打夯机每层铺土厚度为200～250mm；人工夯实时
不大于200mm。每层至少夯击三遍.要求一夯压半夯。
4、回填房心及管沟时，人工先将管子周围填±夯实，直到管顶0.5m以上时，在
不损坏管道的情况下，方可用蛙式打夯机夯实。管道下方若夯填不实，易造成
管道受力不匀而折断、渗漏。
5、雨期施工时，防止地面水流入坑内，导致边坡塌方或浸泡基土。
冬期施工时，每层回填土厚度比常温时减少25%，其中冻土块体积不得超过总填土体积的15%，且应分散，冻土块粒径不大于15cm。
6、注意事项
（1）施工时，基础墙体达到一定强度后，才能进行回填土的施工，以免对结构基础造成损坏。
（2）基础肥槽回填土，必须清理到基础底面标高，才能逐层回填。严禁用水浇使土下沉的“水夯法”。
（3）土虚铺过厚、夯实不够或冬施时冻土块较多会造成回填土下沉，而导致地面、散水裂缝甚至下沉。
（4）室内坑槽(沟)不得用含有冻土块的土回填。
第三节钢筋制作
一、施工准备
(一)作业条件
1、钢筋进场后应检查是否有产品合格证、出厂检测报告和进场复验报告，并按
施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。
2、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。
3、熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。
4、做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。
5、根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不
符合要求时，应进行处理。绑扎前先整理调直下层伸出的搭接筋，并将浮锈、
水泥砂浆等污垢清除干净。
6、根据标高检查下层伸出搭接筋处的混凝土表面标高(柱顶、墙顶)是否符合图
纸要求，混凝土施工缝处要剔凿到露石子并清理干净。
7、按要求搭好脚手架。
8、根据设计图纸及工艺标准要求，向班组进行技术交底。
(二)材料要求
1、钢筋原材：应有供应单位或加工单位资格证书，钢筋出厂质量证明书、按规
定作力学性能复试和见证敢样试验。当加工过程中发生脆断等特殊情况，还
需作化学成分检验。钢筋应无老锈及油污。
2、成型钢筋：必须符合配料单的规格、型号、尺寸、形状、数量，并应进行标
识。成型钢筋必须进行覆盖，防止雨淋生锈。
3、铁丝：可采用20～22#铁丝(火烧丝)或镀锌铁丝(铅丝)。铁丝切断长度要满足
使用要求。
4、垫块：用水泥砂浆制成50mm见方，厚度同保护层，垫块内预埋20～22﹟火烧
丝，或用塑料卡、拉筋、支撑筋。
(三)施工机具
钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
二、质量要求
1、配制钢筋的级别、直径、根数、弯折点，间隔均应符合设计要求。
2、受力钢筋的弯钩和弯折应符下列规定；
(1)HRB235级钢筋末端应作180度弯钩，其弯弧内直径不应小于钢筋直径
的2.5倍,弯钩的弯后平直部分长度不应小于钢筋直径的3倍.
(2)当设计要求钢筋末端作135度弯钩时,HRB335级\HRB400级钢筋的弯弧
内直径不应小于钢筋直径的4倍,弯钩的弯后平直部分长度符合设计要
求;
(3)钢筋作不大于90度的弯折时,弯折外的弯弧内直径不应小于钢筋直径
的5倍.
3、除焊接封闭式箍筋外,箍筋的末端应作弯钩, 弯钩形式应符合要求;当设计
无具体要求时,应符合下列规定.
(1)箍筋弯钩的弯弧内直径除应满足本交底第3条的规定外,尚应不小于
受力钢筋直径.
(2) 箍筋弯钩的弯折角度:对一般结构,不应小于90度;对有抗震等要求
的结构,应为135度.
(3) 箍筋弯后平直部分长度:对一般结构,不宜小于箍筋直径的5倍;对有
抗震等要求的结构,不应小于箍筋直径的10倍.
4、钢筋调直宜采用机械方法,也可采用冷拉方法.当采用冷拉方法调直钢筋
时,HRB235级的钢筋的冷拉率不宜大于4%,HRB335,HRB400级钢筋的冷拉率
不宜大于1%.盘条供应的钢筋使用前需要调直.调直宜优先采用机械方法,
以有效控制调钢筋的质量;也可采用冷拉方法,但应控制冷拉伸第率,以免
影响钢筋的力学性能.
5、钢筋加工的允许偏差
6钢筋安装的允许偏差
三、工艺流程
1、柱钢筋绑扎
套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋
2、剪力墙钢筋绑扎
立2～4根竖筋→画水平筋间距→绑定位横筋→绑其余横竖筋
3、梁钢筋绑扎
（1）模内绑扎：
画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵
向钢筋→按箍筋间距绑扎
（2）模外绑扎(先在粱模板上口绑扎成型后再入模内)：
画箍筋间距→在主次梁模板上口铺横杆数根→在横杆上面放箍筋→穿主梁下
层纵筋一穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋
→按箍筋间距绑扎→抽出横杆落骨架于模板内
4、板钢筋绑扎
清理模板→模板上画线→绑板下受力筋→绑负弯矩钢筋
5、楼梯钢筋绑扎
划位置线→绑主筋→绑分布筋→绑踏步筋
四、操作工艺
(一)柱钢筋绑扎
1、套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸
出的搭接筋上，然后立柱子钢筋，在搭接长度内绑扣不少于3个，绑扣要向
柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45°，中
间钢筋的弯钩应与模板成90°。
2、搭接绑扎竖向受力筋；柱子主筋立起之后，接头的搭接长度应符合设计要求，
如设计无要求时，应按表2-13采用。
表2-13纵向受拉钢筋的最小搭接长度表
3、柱竖向筋采用机械或焊接连接时，按规范要求同一段面50%接头位置。第一
步接头距楼板面大于500mm且大于H/6，不在箍筋加密区。
4、画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。
5、柱箍筋绑扎：
（1）按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采
用缠扣绑扎，如图2-15。
（2）箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。
（3）箍筋的弯钩叠合处应沿拄子竖筋交错布置，并绑扎牢固，见图2-16。（4）有抗震要求的地区，柱箍筋端头应弯成135°，平直部分长度不小于10d(d 为箍筋直径)，见图2-17。
（5）柱上下两端箍筋应加密，加密区长度及加密区内箍筋问距应符合设计图纸及施工规范不大于100mm且不大于5d的要求(d为主筋直径)。如设计要求箍筋设拉筋时，拉筋应钩住箍筋，见图2-18。
（6）柱筋保护层厚度应符合规范要求，如主筋外皮为25mm，垫块应绑在柱竖筋外皮上，间距一般1000mm，(或用塑料卡卡在外竖筋上)以保证主筋保护层
厚度准确。同时，可采用钢筋定距框来保证钢筋位置的正确性。当柱截面
尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合设计要求。
（7）墙体拉接筋或埋件，根据墙体所用材料，按有关图集留置。
（8）柱筋到结构封顶时，要持别注意边柱外侧柱筋的锚固长度为1.7Lae，具体参见《建筑物抗震构造详图》03G329—1(民用框架、框架—剪力墙、剪力
墙部分框支剪力墙)中的有关作法。同时在钢筋连接时要注意柱筋的锚固方
向，保证柱筋正确锚人梁和板内。
(二)剪力墙钢筋绑扎
1、立2～4根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档
标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接
着绑其余竖筋，最后再绑其余横筋。横筋在竖筋里面或外面应符合设计要求。
2、竖筋与伸出搭接筋的搭接处需绑3根水平筋，其搭接长度及位置均符合设计
要求，设计无要求时，应符合本书中“纵向受拉钢筋的最小搭接长度表”。
3、剪力墙筋应逐点绑扎，双排钢筋之间应绑拉筋或支撑筋，其纵横间距不大于
600mm，钢筋外皮绑扎垫块或用塑料卡。
4、剪力墙与框架柱连接处，剪力墙的水平横筋应锚固到框架柱内，其锚固长度
要符合设计要求。如先浇筑柱混凝土后绑剪力墙筋时，柱内要预留连接筋或
柱内预埋铁件，待柱拆模绑墙筋时作为连接用。其预留长度应符合设计或规
范的规定.
5、剪力墙水平筋在两端头、转角、十字节点、连梁等部位的锚固长度以及洞口
周围加固筋等，均应符合设计、抗震要求。
6、合模后对伸出的竖向钢筋应进行修整，在模板上口加角铁或用梯子筋将伸出
的竖向钢筋加以固定，浇筑混凝土时应有专人看护，浇筑后再次调整以保证
钢筋位置的准确。
(三)梁钢筋绑扎
1、在梁侧模板上画出箍筋间距，摆放箍筋。
2、先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；
穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；
隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，
绑架立筋，再绑主筋，主次同时配合进行。次梁上部纵向钢筋应放在主梁上
部纵向钢筋之上，为了保证次梁钢筋的保护层厚度和板筋位置，可将主梁上
部钢鞘降低一个次粱上部主筋直径的距离加以解决。
3、框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长
度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端节点内的锚固
长度也要符合设计要求。一般大于45d。绑梁上部纵向筋的箍筋，宜用套扣
法绑扎，如图2-19。
4、箍筋在叠合处的弯钩，在梁中应交错布置，箍筋弯钩采用135°，平直部分
长度为10d。
5、梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁与柱交接处箍筋应加
密，其间距与加密区长度均要符合设计要求。梁柱节点处，由于梁筋穿在柱
筋内侧，导致梁筋保护层加大，应采用渐变箍筋，渐变长度一般为600mm，
以保证箍筋与梁筋紧密绑扎到位。
6、在主、次梁受力筋下均应垫垫块(或塑料卡)，保证保护层的厚度。受力筋为
双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计规范要求。
7、梁筋的搭接：梁的受力钢筋直径等于或大于22mm时，宜采用焊接接头或机械
连接接头，小于22mm时，可采用绑扎接头，搭接长度要符合规范的规定。搭
接长度末端与钢筋弯折处的距离，不得小于钢筋直径的10倍。接头不宜位于
构件最大弯矩处，受拉区域内I级钢筋绑扎接头的末端应做弯钩(Ⅱ级钢筋可
不做弯钩)，搭接处应在中心和两端扎牢。接头位置应相互错开，当采用绑扎
搭接接头时，在规定搭接长度的任一区段内有接头的受力钢筋截面面积占受
力钢筋总截面面积百分率，受拉区不大于50%。
(四)楼板钢筋绑扎
1、清理模板上面的杂物，用墨斗在模板上弹好主筋、分布筋间距线。
2、按划好的间距，先摆放受力主筋、后放分布筋。预埋件、电线管、预留孔等
及时配合安装。
3、在现浇板中有板带梁时，应先绑板带梁钢筋，再摆放板钢筋。绑扎板筋时一
般用顺扣(图2-20)或八字扣，除外围两根筋的相交点应全部绑扎外，其余各
点可交错绑扎(双向板相交点须全部绑扎)。
4、如板为双层钢筋，两层筋之间须加钢筋马凳，以确保上部钢筋的位置。负弯
矩钢筋每个相交点均要绑扎。
5、在钢筋的下面垫好砂浆垫块，间距1.5m。垫块的厚度等于保护层厚度，应满
足设计要求，如设计无要求时，板的保护层厚度应为15mm。盖铁下部安装马
凳，位置同垫块。
(五)楼梯钢筋绑扎
1、在楼梯底板上划主筋和分布筋的位置线。
2、根据设计图纸中主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点
均应绑扎。如有楼梯梁时，先绑梁筋后绑板筋。板筋要锚固到梁内。
3、底板筋绑完，待踏步模板支好后，再绑扎踏步钢筋。主筋接头数量和位置均
要符合施工规范的规定。
五、成品保护
1、楼板的弯起钢筋、负弯矩钢筋绑好后，不准在上面踩踏行走。浇筑混凝土时
派钢筋工专门负责修理，保证负弯矩筋位置的正确性。
2、绑扎钢筋时禁止碰动预埋件及洞口模板。
3、钢模板内面涂隔离剂时不要污染钢筋。
4、安装电线管、暖卫管线或其他设施时，不得任意切断和移动钢筋。
六、应注意的质量问题
1、浇筑混凝土前检查钢筋位置是否正确，振捣混凝土时防止碰动钢筋，浇筑混
凝土后立即修整甩筋的位置，防止拄筋、墙筋位移。
2、梁钢筋骨架尺寸小于设计尺寸：配制箍筋时应按内皮尺寸计算。
3、梁、柱核心区箍筋应加密，熟悉图纸按要求施工。
4、箍筋末端应弯成135°，平直部分长度为10d。
5、梁主筋进支座长度要符合设计要求，弯起钢筋位置准确。
6、板的弯起钢筋和负弯矩钢筋位置应准确，施工时不应踩倒。
7、绑板的盖铁钢筋应拉通线，绑扎时随时找正调直，防止板筋不顺直，位置不
准，观感不好。
8、绑竖向受力筋时要吊正，搭接部位绑3个扣，绑扣不能用同一方向的顺扣。
层高超过4m时，搭架子进行绑扎，并采取揩施固定钢筋，防止柱、墙钢筋骨
架不垂直。
9、在钢筋配料加工时要注意，端头有对焊接头时，要避开搭接范围，防止绑扎
接头内混入对焊接头。
第四节模板制作
一、施工准备
(一)作业条件
1、模板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确
定模板平面布置，纵横龙骨规格、数量、排列尺寸，柱箍选用的型式和间距，
梁板支撑间距，梁柱节点、主次梁节点大样。验算模板和支撑的强度、刚度
及稳定性。绘制全套模板设计图(模板平面布置图、分块图、组装图、加固大
样图、节点大样图、零件加工图和非定型零件的拼接加工图)。模板的数量应
在模板设计时按流水段划分，进行综合研究，确定模板的合理配制数量。
2、模板拼装：
（1）拼装场地夯实平整，条件许可时可设拼装操作平台。
（2）按模板设计图尺寸，采用沉头自攻螺丝将竹胶板与方木拼成整片模板，按缝处要求附加小龙骨。
（3）竹胶板模板锯开的边及时用防水油漆封边两道，防止竹胶板模板使用过程中开裂、起皮。
3、模板加工好后，专人认真检查模板规格尺寸，按照配模图编号，并均匀涂刷
隔离剂，分规格码放，并有防雨、防潮、防砸措施。
4、放好轴线、模板边线、水平控制标高，模板底口平整、坚实，若达不到要求
的应做水泥砂浆找平层，柱子加固用的地锚己预埋好且可以使用。
5、拄子、墙钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，
并办理好隐蔽验收手续。
(二)材料要求
1、竹胶板模板：尺寸(1220×2440mm)、厚度(9、1
2、15、18mm)(单个工程最好
选用不超过两种厚度为合理)。
2、方木：50×100mm、100×100mm方木，要求规格统一，尺寸规矩。
3、对拉螺栓：采用φ14以上的Ⅰ级钢筋(最好用HPB235)，双边套丝扣，并且两
边带好两个螺母，沾油备用。
4、隔离剂：严禁使用油性隔离剂，必须使用水性隔离剂。
5、模板截面支撑用料：采用钢筋支撑，两端点好防锈漆。
(三)施工机具
1、木工圆锯、木工平刨、压刨、手提电锯、手提压刨、打眼电钻、线坠、靠尺
板、方尺、铁水平、撬棍等。
2、支撑体系：柱箍、钢管支柱、钢管脚手架或碗扣脚手架等。
二、质量要求
具体要求请参照本书“箱型基础工程”章节中“模板工程”相应部分。
三、工艺流程
(一)安装柱模板
搭设安装脚手架→沿模板边线贴密封条→立柱子片模→安装柱箍→校正柱子方正、垂直和位置→全面检查校正→群体固定→办预检
(二)安装梁模板
弹出梁轴线及水平线并进行复核→搭设梁模板支架→安装梁底楞→安装梁底模板→梁底起拱→绑扎钢筋→安装梁侧模板→安装另一侧模板→安装上下锁品楞、斜撑楞、腰楞和对拉螺栓→复核梁模尺寸、位置→与相邻模板连接牢固→办预检
(三)安装顶板模板
搭设支架→安装横纵大小龙骨→调整板下皮标高及起拱→铺设顶板模板→检查模板上皮标高、平整度→办预检
四、操作工艺
(一)安装柱模板
1、模板组片完毕后，按照模板设计图纸的要求留设清扫口，检查模板的对角线，
平整度和外形尺寸。
2、吊装第一片模板，并临时支撑或用铅丝与柱子主筋临时绑扎固定。
3、随即吊装第二、三、四片模板，作好临时支撑或固定。
4、先安装上下两个柱箍，并用脚手管和架子临时固定。
5、逐步安装其余的柱箍，校正柱模板的轴线位移、垂直偏差、截面、对角线，
并做支撑。
6、按照上述方法安装一定流水段柱子模板后，全面检查安装质量，注意在纵横
荫个方向上都挂通线检查，并作好群体的水平拉(支)杆及剪力支杆的固定。
7、将柱模内清理千净，封闭清理日，检查合格后办预检。
(二)安装梁模板
1、在柱子混凝土上弹出梁的轴线及水平线，并复核。
2、安装梁模板支架前，首层为土壤地面时应平整夯实，无论是首层土壤地面或
楼板地面，在专用支柱下脚要铺设通长脚手板，并且楼层间的上下支柱应在
同一条直线上。
3、搭设梁底小横木，间距符合模板设计要求。
4、拉线安装梁底模板，控制好梁底的起拱高度符合模板设计要求。梁底模板经
过验收无误后，用钢管扣件将其固定好。
5、在底模上绑扎钢筋，经验收合格后，清除杂物，安装梁侧模板，将两侧模板
与底模用脚手管和扣件固定好。梁侧模板上口要拉线找直，用梁内支撑固定。
6、复核梁模板的截面尺寸，与相邻梁柱模板连接固定。
7、安装后校正梁中线标高、断面尺寸。将梁模板内杂物清理干净，检查合格后
办预检。
(三)安装楼板模板
1、支架搭设前楼地面及支柱托脚的处理同梁模板工艺要点中的有关内容。
2、脚手架按照模板设计要求搭设完毕后，根据给定的水平线调整上支托的标高
及起拱的高度。
3、按照模板设计的要求支搭板下的大小龙骨，其间距必须符合模板设计的要求。
4、铺设竹胶板模板，用电钻打眼，螺丝与龙骨拧紧。必须保证模板拼缝的严密。
5、在相邻两块竹胶板的端部挤好密封条，突出的部分用小刀刮净。
6、模板铺设完毕后，用靠尺、塞尺和水平仪检查平整度与楼板标高，并进行校
正。
7、将模板内杂物清理干净，检查合格后办预检。
(四)模板拆除
1、模板拆除的一般要点：
（1）侧模拆除：在混凝土强度能保证其表面及梭角不因拆除模板而受损后，方可拆除。
（2）底模及冬季施工模板的拆除，必须执行《混凝土结构工程施工质量验收规范》GB50204及《建筑工程冬期施工规程》JGJ104的有关条款。作业
班组必须进行拆摸申请经技术部门批准后方可拆除。
（3）预应力混凝土结构构件模板的拆除，除执行GB50204中相应规定外，侧模应在预应力张拉前拆除；底模应在结构构件形成预应力后拆除。
（4）已拆除模板及支架的结构，在混凝土达到设计强度等级后方允许承受全部使用荷载；当施工荷载所产生的效应比使用荷载的效应更不利时，必
须经核算，加设临时支撑。
（5）拆除模板的顺序和方法，应按照配板设计的规定进行。若无设计规定时，应遵循先支后拆，后支先拆；先拆不承重的模板，后拆承重部分的模板;
自上而下，支架先拆侧向支撑，后拆竖向支撑等原则。
（6）模板工程作业组织，应遵循支模与拆模统由一个作业班组执行作业。其
土建地基与基础施工工艺上 下面是给大家带来关于土建地基与基础施工工艺的相关内容，以供参考。 地基与基础工程 灰土地基施工工艺标准 范围 本工艺标准适用于一般工业与民用建筑的基坑、基槽、室内地评、管沟、室外台阶和散水等灰土地基（垫层） 施工准备 2.1材料及主要机具： 2.1.1土：宜优先采用基槽中挖出的土，但不得含有有机杂物，使用前应先过筛，其粒径不大于15mm。含水量应符合规定。 2.1.2石灰：应用块灰或生石灰粉；使用前应充分熟化过筛，不得含有粒径大于5mm的生石灰块，也不得含有过多的水分。 2.1.3主要机具有：一般应备有木夯、蛙式或柴油打夯机、手推车、筛子（孔径6～10mm和16～20mm两种）标准斗、靠尺、耙子、平头铁锹、胶皮管、小线和木折尺等。 2.2作业条件： 2.2.1基坑（槽）在铺灰土前必须先行钎探验槽，并按设计和勘探部门的要求处理完地基，办完隐检手续。
2.2.2基础外侧打灰土，必须对基础，地下室墙和地下防水层、保护层进行检查，发现损坏时应及时修补处理，办完隐检手续。现浇的混凝土基础墙、地梁等均应达到规定的强度，不得碰坏损伤混凝土。 2.2.3当地下水位高于基坑（槽）底时，施工前应采取排水或降低地下水位的措施，使地下水位经常保持在施工面以下0.5m左右，在3d内不得受水浸泡。 2.2.4施工前应根据工程特点、设计压实系数，土料种类、施工条件等，合理确定土料含水量控制范围。铺灰土的厚度和夯打遍数等参数。重要的灰土填方其参数应通过压实试验来确定。 2.2.5房心灰土和管沟灰土，应先完成上下水管道的安装或管沟墙间加固等措施后，再进行。并且将管沟、槽内、地坪上的积水或杂物、垃圾等有机物清除干净。 2.2.6施工前，应作好水平高程的标志。如在基坑（槽）或管沟的边坡上每隔3m钉上灰土上平的木撅，在室内和散水的边墙上弹上水平线或在地坪上钉好标高控制的标准木桩。 操作工艺 3.1工艺流程： 检验土料和石灰粉的质量并过筛→灰土拌合→槽底清理→分层 铺灰土→ 夯打密实→找平验收 3.2首先检查土料种类和质量以及石灰材料的质量是否符合标准的要求；然后分别过筛。如果是块灰闷制的熟石灰，要用6～10mm的
1机房工程方案设计 1.1机房工程范围 1.1.1机房工程 按招标文件，机房工程的范围如下表： 工程内容: 1、机房装修； 2、机房供配电系统； 3、机房防雷接地系统； 4、空调通风系统； 5、机房环境集中监控系统。
1.1.2设计目标 本项目质量目标为国家A级机房标准，A级机房具体技术指标如下：温湿度： 尘埃：主机房区在静态条件下，粒度≥0.5μm，个数≤18000/dm3 。噪音：在计算机系统停机情况下，主机房中心位置＜65dB。 主机房内绝缘体的静电电位＜1KV。 照度：机房区＞500Lx，无眩光。 辅助房间＞500Lx。 应急照明＞50Lx。 接地：接地电阻＜1Ω；零地电位差＜2V。
主机房内无线电干扰场强，在频率为0.15～1000MHZ时，不应大于126dB。 主机房内磁场干扰环境场强不应大于800A/m。 在计算机系统停机条件下主机房地板表面垂直及水平向的振动加速度值，不应大于500mm/s2。 医院机房工程的建设，主要是为计算机设备及工作人员创造一个良好的工作环境，相应的配套工程将为信息中心提供包括能源、环境、安全、监控、指挥、防灾和自动化等方面的环境，并提供可靠、安全、不间断的可持续发展的空间环境。 机房工程建设体现“面向未来”的设计思想，瞄准世界先进水平，努力建设一个具有国际水平的信息处理中心。为此，我公司提出了全新的理念——智能机房集成管理系统，将整个机房的各种动力环境设备子系统集成到一个统一的监控和管理平台上，通过在一个统一的简单易用的图形用户界面上，维护人员可以随时随地监控机房的任何一个设备，获取所需的实时和历史信息，进行高效的全局事件管理。该系统为机房维护人员提供了先进的管理手段、实时的管理信息和丰富的历史记录，可以提高对机房系统设备的管理水平，实现科学管理，同时也节省了人力，减轻了维护人员的劳动强度，提高了对突发事件的快速反应能力，减少了事故带来的危害和损失，从而使机房管理步入了一个新的境界。 1.1.3设计依据 《电子信息系统机房设计规范》(GB50174-2008)
地基基础施工方案 地基是指建筑物下面支承基础的土体或岩体。作为建筑地基的土层分为岩石、碎石土、砂土、粉土、黏性土和人工填土。 一、工程概况 本地基采用大开挖处理，挖深至-0.85米，素土垫层垫至-5.56米（2.94米厚），3：7灰土垫层-4.36米（1.2米厚），压实系数不小于0.97，室内回填不小于0.95，基础埋深为-4.36米，采用机砖条形基础。基础砌体及直墙采用MU10的机砖，砂浆采用MU10水泥砂浆砌筑。设有基础地圈梁、构造柱、砼强度等级为C20，抗震设防为7度抗震。 二、施工方案 （1）施工顺序与施工特点 结合本工程特点分段划分为：基坑开挖——-人工普探——-素土、3：7灰土回填——-砌基础、地下室墙——-浇砼构造柱——-安装地下室预制板——-浇筑地圈梁——-做地下室外防水——-室外回填——-整个工程由西向东的施工顺序总体安排基础工程不分段，但各工程不能间歇，灰土、两班轮流作业其他各工种相互协调组织流水作业。 （2）、施工机械技术措施 1、基坑开挖根据土方量及周边环境确定用机械开挖（ZL50型装载车）。根据开挖深度采用两次作业。
2、根据开挖深度考虑到安全因素在基础四边要进行放坡，放坡系数按1：0.3，根据土质情况确定起点为1米。 （3）、普探及回填孔 在基坑验收合格后，进行人工普探，探孔深度按设计要求1米*1米梅花型布置，探孔深2.5米，遇孔洞、古墓按《建筑地基施工探查处暂行规定》普探并进行处理，回填孔采用2：8灰土，人工回填灰土必须过筛，搅拌均匀填夯密实，厚度控制在20cm左右。 （4）土方回填 1、土方回填 ①、土方铺设：素土原用基坑所挖的土方，土料中不得含有机质物及腐植土，共分17层进行回填，压实厚度控制在170-190mm之间。 ②、土方碾压：根据土质情况及击实试验要求，确定来用一台8-12T压路机进行碾压，在整个土方铺设完后再进行碾压，碾压控制行驶速度每小时2Km/h每次轮迹应控制在8-10cm之间，四周碾压不到的地方应用蛙式电夯夯实三遍。 2、3：7灰土回填 （1）、材料要求：灰土的土料可采用基坑挖出的土，土中不得含有有机质及耕植土，灰土采用袋灰，灰土配合比为3：7体积比土料粒径不得大于15mm，灰料粒径不得大于5mm.
《地基与基础工程施工》期末考试试卷 班级姓名成绩 一、判断题（共20分，每题2分） 1、机械挖土中机械行驶道路应平整、坚实。（） 2、机械挖土开挖边坡上方，严禁切割坡脚，以防导致边坡失稳。（） 3、多台挖掘机在同一作业面机械开挖，挖掘机间距应大于10m。（） 4、机械挖土中机械施工区域可以让无关人员进入。（） 5、毛石基础中毛石应质地坚硬、无裂纹、强度等级一般为MU20以上。（） 6、毛石基础中砂浆宜用石灰砂浆，强度等级应不低于M5。（） 7、大放脚部分一般采用三顺一丁砌筑形式。（） 8、钢筋混凝土扩展基础混凝土强度等级不应低于C25。（） 9、钢筋混凝土扩展基础垫层的厚度不宜小于70mm；垫层混凝土强度等级应为C10。（） 10、钢筋混凝土预制桩须待其达到设计强度等级的100%后方可运输。（） 二、填空题（共20分，每空1分） 1、土是由固相、、组成的三相分散体系。 2、无筋扩展基础是指由砖、、混凝土或毛石混凝土、和三合土等材料组成。 3、砖基础的强度等级不低于，砌筑砂浆不低于。 4、三合土基础是由石灰、砂、骨料按体积比1：3：6或加水拌合夯实而成。 5、混凝土基础的强度、耐久性、耐水性和抗冻性均较好，混凝土强度等级一般可采用， 常用于有水和有地下冰冻作用的地方。 6、基础施工图被剖切到的强身（或柱）用表示，基础底宽用表示。 7、毛石基础是用与水泥砂浆或砌成。 8、钢筋混凝土扩展基础混凝土宜浇筑完成。 9、混凝土预制桩施工中垫材可分为锤垫和。 10、砂和砂石垫层质量检验方法：和钢筋贯入测定法。 11、灰土垫层、粉煤灰垫层等施工时，粉化石灰和石灰过筛，必须戴口罩、、 、等，并站在。 12、砂井使用的砂宜用中、粗砂，砂垫层宜用中细砂或砾砂，含泥量不大于。 三、多选选择题（共30分，每题3分） 1、施工排水中地下水发生流砂现象常用的处理措施有（） A、枯水期施工法 B、水下挖土法 C、人工降低地下水位 D、井点降水法 2、下列选项中属于土方压实施工的是（） A、夯实 B、踏实 C、振实 D、碾压 3、下列选项中属于现浇柱下独立基础的截面形式的是（） A、阶梯形基础 B、矩形基础 C、锥形基础 D、杯形基础 4、大放脚的分类（） A、等高式 B、不等高式 C、矩形式 D、等腰三角形式 5、关于混凝土和毛石混凝土基础施工构造要求正确的是（） A、毛石要选用坚实、未风化的石料，其强度等级不低于MU20 B、混凝土强度等级采用C15 C、掺入的毛石尺寸不得大于300mm D、毛石表面有污泥在填充前应用水冲洗干净
机房工程施工方案 1
1机房工程方案设计 1.1 机房工程范围 1.1.1机房工程 按招标文件，机房工程的范围如下表： 工程内容: 1、机房装修； 2、机房供配电系统； 3、机房防雷接地系统； 4、空调通风系统； 5、机房环境集中监控系统。 1.1.2设计目标 本项目质量目标为国家A级机房标准，A级机房具体技术指标如下：温湿度： 尘埃：主机房区在静态条件下，粒度≥0.5μm，个数≤18000/dm3 。 噪音：在计算机系统停机情况下，主机房中心位置＜65dB。 主机房内绝缘体的静电电位＜1KV。 照度：机房区＞500Lx，无眩光。
辅助房间＞500Lx。 应急照明＞50Lx。 接地：接地电阻＜1Ω；零地电位差＜2V。 主机房内无线电干扰场强，在频率为0.15～1000MHZ时，不应大于126dB。 主机房内磁场干扰环境场强不应大于800A/m。 在计算机系统停机条件下主机房地板表面垂直及水平向的振动加速度值，不应大于500mm/s2。 医院机房工程的建设，主要是为计算机设备及工作人员创造一个良好的工作环境，相应的配套工程将为信息中心提供包括能源、环境、安全、监控、指挥、防灾和自动化等方面的环境，并提供可靠、安全、不间断的可持续发展的空间环境。 机房工程建设体现“面向未来”的设计思想，瞄准世界先进水平，努力建设一个具有国际水平的信息处理中心。为此，我公司提出了全新的理念——智能机房集成管理系统，将整个机房的各种动力环境设备子系统集成到一个统一的监控和管理平台上，经过在一个统一的简单易用的图形用户界面上，维护人员能够随时随地监控机房的任何一个设备，获取所需的实时和历史信息，进行高效的全局事件管理。该系统为机房维护人员提供了先进的管理手段、实时的管理信息和丰富的历史记录，能够提高对机房系统设备的管理水平，实现科学管理，同时也节省了人力，减轻了维护人员的劳动强度，提高了对突发事件的快速反应能力，减少了事故带来的危害和损失，从而使机房管理步入了一个新的境界。
目录 编制说明 (4) 一、编制依据 (5) 二、工程概况 (6) 三、施工总平面布臵及说明 (8) 四、施工准备 (9) 1. 现场准备 (9) 2. 技术准备 (9) 3. 劳动力准备 (10) 4. 材料准备 (11) 5. 机械设备准备 (12) 五、施工部署 (12) 1. 工程项目组织机构 (12) 2. 各部门职责 (13) 3. 总体部署原则 (15) 4. 施工协调管理： (16) 5. 协调方式 (17) 6. 施工垃圾处理： (18) 7. 施工临时用电计划 (18) 六、工程施工计划及其说明 (21) 1. 进度计划保证措施 (21)
2.技术工人需用计划( 见表6-1) (21) 3.主要施工机械设备需用计划(见表6-3、表6-4) (22) 4.节约计划(降低成本措施) (23) 5.技术节约措施 (24) 七、主要工程项目的施工程序和施工方法 (26) 1.总施工工艺流程 (26) 2.机房内吊顶板施工方法 (26) 3.墙面彩钢板施工工艺 (27) 4.玻璃隔墙安装施工工艺 (27) 5.抗静电活动地板铺设施工工艺 (28) 6.玻化砖铺设施工工艺 (29) 7.电气安装施工工艺： (30) 8.空调工程安装施工工艺 (41) 9.机房集中监控弱电系统工程施工程序及要求: (43) 10.综合布线系统施工方案及工艺要求 (44) 11.机房监控工程： (49) 12.KVM系统施工方案及工艺要求： (51) 13.消防报警系统工艺流程 (53) 八、工程质量管理目标 (54) 1.质量方针 (54) 2.质量目标 (55) 3.工期目标 (55)
地基与基础工程施工方案 本工程地基与基础工程施工计划工期40天，2011年8月4日定位放线开工，2011年9月13完工。 地基与基础简况： 本工程地基处理采用大开挖换填土，基底标高相对自然地坪-3.9米。100厚C10混凝土垫层，钢筋混凝土条形基础，设地圈梁、构造柱，均采用C30混凝土浇筑；基础砌砖采用Mu10机砖，M10水泥砂浆砌筑；工程水准点从新建21#住宅楼西边道路一点引入。土方开挖工程： 基坑开挖的程序是：测量放线—开挖—人工清底整平—普探—验槽土方开挖采用W—123型反铲挖掘挖土，计划采用1台柳工装载机和自卸翻斗车运土，将上部不能利用的土运出场地，其余土方在现场内进行倒运。 机械总体施工顺序为从上向下，从西向东，先撑后挖、边挖边撑，严禁超挖。汽车坡道设置在基坑南部中间，坡道宽度不低于4米，由西向东开挖。由于本工程开挖深度较浅，根据岩土报告和施工现场周边情况及以往施工经验放坡，坡度确定为1：0.3。 土方开挖工程分两层进行，第一层采用机械大开挖方式，第二层采用人工开挖方式同时进行人工清槽，挖至设计标高。 土方开挖前我单位根据现场情况测放开挖边线，并将基坑坑底线和基坑上口线用白灰示明，以便机械操作人员施工和控制。
基坑开挖时应随时用水准仪对开挖深度进行跟踪监控，避免发生超挖现象。时刻检查边坡确保边坡按要求进行放坡，边坡2米以内严禁堆放黄土、垃圾及其他荷载，满足边坡安全要求。土方开挖时指派专人密切注意基坑周边的环境。 运输车辆必须遮盖严密，严禁抛洒，出场时必须在洗车台对车辆轮胎进行清洗，防止带泥上路并及时清除路上的泥土和垃圾。 以上工作完成后，由人工进行修坡、修边角，清底整平，检查坑底尺寸、位置和标高，然后再进行工程地基普探。做好记录并附普探平面图，对普探出的问题坑与建设单位协商进行处理，并做好记录。普探孔用3：7灰土逐个回填，夯实处理。 ⑥完成后申请甲方组织验槽。 二、灰土地基工程： 本工程定位放线后，根据设计要求，基坑东西两边轴线外放尺寸不够，故经建设单位与设计院商议灰土地基施工完成后增加灰土井，具体施工见变更方案。 本工程地基为整片灰土垫层处理法，3:7灰土采用灰土搅拌机拌合，机械铺填,人工整平，15T压路机碾压5至8遍，蛙式打夯机配合坑边施工。 （1）地基回填工作程序： 基底压实→机械搅拌铺设第一层→测定灰土含水率→整平→环刀取样→机械搅拌第二步……完成灰土上表面放线。
第一篇建筑地基与基础工程施工工艺标准 第一章建筑地基 第1节土工合成材料地基施工工艺 1．适用范围 土工合成材料地基适用于加固软弱地基。由分层铺设的土工合成材料与地基土构成加强筋复合地基，可提高地基强度及稳定性，减少沉降；可用于地基加强层、岸坡防冲层、防渗层、反滤层等。 2．施工准备 （1）材料要求 ①土工合成材料进场时应检查产品合格证，按规定取样送检。 ②检查土工合成材料特性包括以下内容： a 产品形态指标：材质、幅度、每卷长度、包装等。 b 物理性能指标：单位面积（长度）、质量、厚度、有效孔径（或开孔尺寸）等。 c 力学性能指标：拉伸强度、撕裂强度、握持强度、顶破强度、胀破强度、材料与土相互作用的摩擦强度等。 d 水力学指标：透水率、导水率、梯度比等。 e 耐久性能：抗老化性能、化学稳定性、生物稳定性等。 ③作为加筋的土工合成材料应采用抗拉强度较高、受力时伸长率不大于4%～5%、耐久性好、抗腐蚀的土工格栅、土工格室、土工垫或土工织物等土工合成材料；垫层填料宜用碎石、砾砂、中砂或粉质粘土等材料。当工程要求垫层具有排水功能时，垫层材料应具有良好的透水性。在软土地基上使用加筋垫层时，应保证建筑稳定并满足允许变形的要求。 （2）技术准备 ○1根据工程地质勘察报告，掌握地基各土层的工程特性、了解地下水和地基土对选用的土工合成材料有无腐蚀性。 ○2根据设计要求和土工合成材料特性、结合工程地质勘察资料及现场施工条件编制施工组织设计和施工方案。
○3对施工人员进行施工技术交底。 3.施工工艺 (1)工艺流程： 基层处理→检查→土工合成材料铺放和连接→检查→压载稳定→表面保护→回填→验收 (2)施工操作工艺 ①场地平整和基层处理： a 平整施工场地，清除树根、草根及障碍物，平整压实基层土，做到基层局部高差不大于50mm。凹坑可用含泥量小于5%，厚度为30mm的中粗砂垫层铺平压实，避免损伤破坏土工合成材料。 b 路基表面应留4%～5%坡度，排水沟应留2%～3%坡度以利排水。 ②土工合成材料铺放和连接： a 将无损伤破坏检查后合格的土工合成材料按主要受力方向从一端向另一端铺设，端部应先铺填，中间后铺填，端部必须仔细锚固。铺放时应用人工拉紧，材料表面应没有皱折且紧贴下层。然后随铺随及时压住，避免被风吹掀起。 b 土工合成材料铺放时，两端须有富余量，富余量每端不少于1000mm，端头应按设计要求加以固定。 c 相邻土工合成材料的连接，对土工格栅可采用密贴排放或重叠搭接，用聚合材料绳、棒或特种连接件连接。对土工织物及土工膜可采用搭接、缝合、胶合、钉合等方法连接。当加筋层采用多层土工材料时，第一层铺垫厚度应在500mm以下，上下层土工材料的接缝应交替错开，错开距离不小于500mm。连接处强度不得低于设计强度。采用搭接时应有足够的宽（长）度，一般为0.3-0.9米，在坚固和水平的地基一般为0.3米，在软弱和不平的地基则需0.9米。在搭接处尽量避免受力，以防移动。土工织物、土工膜上铺有砂垫层时不宜用搭接法。采用缝合方法时，应用尼龙或涤纶线将土工织物或土工膜双道缝合，针距7～8mm，两道缝线间距一般为10～25mm。采用胶结方法时，应用热粘接或胶粘
数据中心机房施工方案 一、机房装修 （一）、房顶地板防尘漆工程 1 工艺流程 基层处理→刮腻子补孔→磨平→满刮腻子→磨光→满刮第二遍腻子→磨光→涂刷第一遍防尘漆→磨光→涂刷第二遍防尘漆→清扫。 2 操作工艺 （1）、基层处理： 对不同材料的基层应分别用不同的方法处理，处理后要达到表面平整、干燥、无油污、无浮尘。混凝土或抹灰基层含水率不得大于10%。 (2)、满刮腻子： 刮墙腻子由白乳胶漆、滑石粉或大白粉、2%羧甲基纤维素溶液调配而成，调成比例为1:5:3.5（重量比）。第一遍腻子要求横向刮满，第二遍腻子要求竖向刮抹。要求刮抹平整、均匀、光滑、密室；线角及棱边
整齐。满刮时，不漏刮，接头不留槎，不玷污门窗框及其他部位。干透后用砂纸打磨平整。 （3）、磨砂纸： 每道腻子应磨砂纸一遍，每道砂纸要把墙面磨光、磨平、不留浮腻子和刮痕，并将浮尘清扫干净。 （4）、封底漆： 若采用高档乳胶漆，则在第二遍满刮腻子后增加封底漆工序。封底漆可采用滚涂或是喷涂方法施工，施涂时，涂层要均匀，不可漏涂，若封底漆渗入基层较多时，需重涂。 （5）、涂刷乳胶漆。 施工时乳胶漆的涂膜不宜过厚或是过薄。一般以充分盖底、不透虚影、表面均匀为宜。涂刷遍数一般为两遍，必要时可适当增加涂刷遍数。在正常气温条件下，每遍涂料的时间间隔约为4h左右。 （6）、磨光： 第一遍乳胶漆涂刷施工结束4h后，用细砂纸磨光，若天气潮湿，4h 后未干，应延长时间，待干燥后再磨。 （7）、清扫： 清扫飞溅的防尘漆，房顶、专墙乳胶漆可采用刷、滚涂施工方式外，还可以采用喷枪进行喷涂。
（二）吊顶工程 (1)工艺流程: 放线→安装主龙骨吊杆→安装主龙骨→安装固定联结件→安装骨架→安装金属装饰面板。 (2)操作要点： 1)放线: a.根据设计标高沿墙面和柱面弹出吊顶标高线，弹线应清楚，位置准确，水平允许偏差士5mm。 b.根据施工图纸，在结构顶棚上弹出主龙骨位置线并详细标注出吊挂点的位置。 2)安装主龙骨吊杆: a.吊杆的规格应符合设计要求并在安装前做防锈处理。 b.用膨胀螺栓将吊杆固定到结构顶棚上，固定应结实牢固;吊杆间距应满足设计要求，不应大于1200mm。
目录第一章编制说明1 1.1编制目的1 1.2编制依据1 第二章工程概况1 第三章工程地质及水文地质概况2 3.1地层岩性2 3.2水文地质条件3 第四章施工总体部署3 4.1施工前准备工作3 4.2人材机准备情况4 4.2.1材料准备4 4.2.2主要机械设备配置表4 4.2.3劳动力配备表5 4.3施工组织准备5 4.3.1项目管理机构5 4.3.2进度计划5 4.4施工临时用水用电5 第五章施工工艺及措施5 5.1钻孔灌注桩施工工艺及措施5 5.1.1工艺原理5 5.1.2工艺流程6 5.1.3常见质量问题及防治措施10
5.2混凝土基础施工工艺及措施11 5.2.1测量放线11 5.2.2土方开挖11 5.2.3桩头破除、检测及砼垫层施工12 5.2.4钢筋工程12 5.2.5模板工程13 5.2.6地脚螺栓预埋工程14 5.2.7砼工程18 5.2.8土方回填19 5.3砌体基础施工工艺及措施19 5.3.1工艺流程19 第六章工程质量保证措施20 6.1保证项目20 6.1.1桩基工程20 6.1.2混凝土基础22 6.1.3砌体基础25 6.2允许偏差项目25 第七章安全生产保证措施27 第八章文明施工及环境保护措施28第九章雨季施工措施29 9.1雨季工程措施29 9.2施工场地措施30 9.3机电设备及材料防护30
第一章编制说明 1.1 编制目的 本施工方案的编制目的是为本工程的施工组织提供完整纲领性文件，用以指导地基与基础施工与管理，确保优质、高效、安全、文明地完成工程施工任务。 1.2 编制依据 1.2.1 工程结构施工图纸相关要求； 1.2.2《建筑工程施工质量验收统一标准》（GB50300-2013）；《建筑桩基技术规范》（JGJ94-2008）；《建筑地基基础工程施工质量验收规范》（GB50202-2002）；《混凝土结构工程施工质量验收规范》GB50204-2015；《岩土工程勘察报告》 1.2.3 施工现场实际情况及我单位类似工程施工经验； 第二章工程概况 本工程为。子分部工程包括：桩基、混凝土基础、砌体基础等。 （1）桩基均为钻孔灌注桩；桩径500mm，有效桩长10m，共计90根。桩身混凝土强度等级为C30，钢筋笼采用桩身通长配筋，桩顶留490mm锚固长度，混凝土保护层厚度为50mm，钢筋笼主筋下部3m主筋为3根Φ14（螺纹钢）、上部为6根Φ14（螺纹钢）。沿长度每2m做一道Φ12（螺纹钢）的加强筋，钢筋笼箍筋采用ф6100（200/300）。本工程桩基的单桩承载力设计值R=350KN。桩基设计等级为甲级，桩基础安全等级为二级。
中心机房建设工程方案 1、机房概述 XX网络数据中心机房（IDC）工程属于多学科技术，涉及到电子工艺、建筑结构、空气调节、给水排水、电气技术和消防安全等多种专业，而且又与电子计算机技术密切相关。机房设计必须确保电子计算机系统稳定可靠运行，保障机房工作人员有良好的工作环境，做到技术先进、经济合理、安全适用。 由于数据中心机房的环境必须满足计算机等各种电子信息系统设备对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏水、电源质量、振动、防雷和接地等的要求，所以一个合格的现代化的数据中心机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩展性的机房。 XX网络数据中心机房作为整个景区的网络数据中心机房，是信息系统的核心区域，将为景区的医疗内网、互联网、智能化专网等3个网络提供优良的运行环境。 本XX网络数据中心机房按国标B级机房标准设计建设。 2、设计思想 根据XX网络数据中心机房建设的基本技术要求，依据国家有关标准和规范，结合计算机网络机房设备要求及各系统运行的特点设计本方案。方案设计以“功能第一、实用为主、兼顾美观”的原则，充分考虑了其安全性、实用性、可扩展性和其技术的先进性以及经济的合理性，以完善为基础，力求功能齐全，技术规范，安全可靠，便以日后维护和管理，同时也考虑了日后的扩展。在选材方面、投资方面根据功能及设备的要求区别对待，做到投资有重点，确保各系统的安全、可靠运行。 3、设计目标 XX景区网络数据中心机房要求主要指标按B级机房标准建设，装修和布局要简洁、合理，并满足以后计算机网络的扩大设备增加的需要。在原建筑结构基本不变的基础上，建设一个容安全性、实用性、先进性、可扩展性及经济性于一
地基与基础工程施工方案 工程名称：龙岗区横岗街道安良社区综合服务站工程地点：深圳市龙岗区横岗街道安良路 施工单位：湛江市建筑工程集团公司 编制单位：湛江市建筑工程集团公司 编制人： 编制日期： 审批负责人： 审批日期：
第一章编制依据与施工目标 第一节编制依据 施工合同、施工图纸。 我司有关质量、安全、文明施工的管理规定。 国家分布的各类规范、规程及验收标准。 本地政府及有关部门的建筑工程管理、市政、环境保护等法规及规定。 现场及周边的实际勘探情况。 第二节本工程拟采用的技术规范 建筑地基基础工程质量验收规范（GBA50202-2002） 砼结构工程施工质量验收规范（GB50204-2002） 建筑工程施工质量验收统一标准（GB50300-2001） 砼质量控制标准（GB50164）。 第三节工程施工目标 1、工程质量目标 严格执行施工合同、设计要求，保证按照国家验收标准一次性验收合格。 2、施工环保目标 采取有效措施，杜绝施工扰民现象，最大限度减少对周边居民正常工作和生活的影响，最大减少对环境的污染。 3、安全及文明施工目标 确保达到广东省安全文明施工的合格标准，杜绝重大事故的发生，年度轻伤率控制在千分之十八以下。 4、目标控制 遵循科学，遵循技术，认真执行和完成各项目标，科学编制施工方案和作业计划，尽量减少各种消耗。 5、服务目标
确保达到“用户满意工程”。 第二章工程概况 工程名称：深圳市龙岗区横岗街道安良社区综合服务站工程 建设单位：深圳市龙岗区横岗街道安良居民委员会 设计单位：湖南中大设计院有限公司 监理单位：深圳市合创工程顾问有限公司 工程地址：横岗街道安良路201号 工程地质：中软土 1、建筑概况 总建筑面积1025.95平方，地上六层，天然基础，基础埋深2-5米，施工水位受自然水和土壤潜水影响较大，地下水位影响较小。 2、结构概况 结构设计合理使用年限为50年，建筑结构安全等级为二级，地震烈度7度，建筑耐火等级二级。 建筑施工场地类别为II类，基础所处地基持力层为粉质粘土，地基采用天然基础，基础结构为独立柱，承台为一级和二级。混凝土强度等级为：垫层C10、基础承台、基础柱、地梁为C25，抗渗等级P6。 第三章施工程序及施工工艺 第一节施工程序 测量放线-基础土方开挖-基础清理-素砼垫层-基础钢筋绑扎-承台模板安装-承台砼浇筑-承台模板拆除-基础柱钢筋绑扎-基础柱模板安装-基础柱砼浇筑-基础柱模板拆除-基坑回填平整-土方回填及辗压夯实-地梁部位土方平整夯实-地梁砼垫层-地梁钢筋绑扎-地梁模板制作-地梁砼浇筑。 第二节土方开挖和回填 一、施工准备
项目1 地基与基础工程施工基础知识 1 ?房屋施工图包含哪几个组成部分？ 答：房屋施工图是用以指导施工的一套图纸， 它由建筑施工图、 结构施工图和设备施工图三部分组成。 :主要表示房屋的建筑设计内容，包括总平面图、平面图、立面图、剖面 :主要表示房屋的结构设计内容，包括结构平面布置图、构件详图等 :主要表示给水排水、采暖通风、电气照明等设备的布置及安装要求，包 2 .什么是基础平面布置图和基础详图？其图示方法如何？ 答：基础平面布置图是用一个假想的水平剖切平面沿房屋底层室内地面附近将整幢房屋剖开，移去剖 切平面以上的房屋 和基础四周的土层，向下作正投影所得到的水平剖面图。 基础详图是用铅垂剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。它主要反映了基础各部 分的形状、大小、 材料、构造及基础的埋深等情况。为了表明基础的具体构造，不同断面不同做法的基础 都应画出详图。 基础平面布置图图示方法：图线、绘制比例、轴线、尺寸标注、剖切符号。 基础详图图示方法：图线、绘制比例、轴线、图例、尺寸标注、文字说明 3 ?土是由哪几部分组成的？ 土中水具有哪几种存在形式？ 答：一般情况下，天然状态的土是由固相、液相和气相三部分组成。土中的水按存在方式不同，分别 以固态、液态、气 态三种形式存在。 4 .土的物理性质指标有几个？哪些是直接测定的？ 答：土的物理性质指标包括实测指标（如土的密度、含水率和土粒比重）和换算指标（如土的干重度、 饱和重度、浮重 度、孔隙比、孔隙率和饱和度等）两大类。 5 ?土如何按其工程性质分类，各类土划分的依据是什么？ 答：土的工程分类目的是为判断土的工程特性和评价土作为建筑场地的可用程度。把土性能指标接近 的划分为一类，以 便对土体做出合理的评价和选择合适的地基处理方法。土的分类方法很多，不同部门根 据研究对象的不同采用不同的分类方法。 《建筑地基基础设计规范》 （GB50007-2011 ）将作为建筑地基的岩土，分为岩石、碎石土、砂土、粉 土、黏性土和人工填土六大类，另有淤泥质土、红粘土、膨胀土、黄土等特殊土。 在建筑施工中，根据土的开挖难易程度，将土分为松软土、普通土、坚土、砂砾坚土、软石、次坚石、 坚石、特坚石等 八类。 6 ?工程地质勘察的任务有哪些，分哪几个阶段？ 答：工程地质勘察的任务可归纳为： 1 ）査明建筑场地的工程地质条件，选择地质条件优越合适的建筑场地； 2 ）查明场区内崩塌、滑坡、岩溶、岸边冲刷等物理地质作用和现象，分析和判明它们对建筑场地稳 定性的危害程度， 为拟定改善和防治不良地质条件的措施提供地质依据； 3） 查明建筑物地基岩土的地层时代、岩性、地质构造、土的成因类型及其埋藏分布规律。测定地基 岩土的物理力学性 质； 4） 査明地下水类型、水质、埋深及分布变化； 5 ）根据建筑场地的工程地质条件，分析研究可能发生的工程地质问题，提出拟建建筑物的结构形式、 基础类型及施工 方法的建议； 6)对于不利于建筑的岩土层，提出切实可行的处理方法或防治措施。 1） 建筑施工图（简称建施） 图和构造详图等。 2） 结构施工图（简称结施） 3） 设备施工图（简称设施） 括平面布置图系统图和安装图等。
整体机房施工方案 一、机房工程设计概述 数据中心基础设施的建设，很重要的一个环节就是计算机机房的建设。计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。计算机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。 由于计算机机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。 本机房方案施工项目包括： 抗静电地板 供配电工程 KVM 系统 防雷接地工程 设备安装等五大部分。根据国家标准及行业标准设计和施工。 机房工程设计原则 数据机房是整个大楼的基础设施，数据机房的设计必须满足当前各项需求应用，又面向未来快速增长的发展需求，因此必须是高质量的、高安全可靠灵活的、开放的。我们在进行设计时，遵循以下设计原则： 1)实用性和先进性：采用先进成熟的技术和设备，满足当前的需求，兼顾未来的业务需求，尽可能采用最先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时
期内保持技术的先进性，并具有良好的发展潜力，以适应未来信息产业业务的发展和技术升级的需要。 2)安全可靠性：为保证各项业务应用，网络必须具有高可靠性，决不能出现单点故障。要对数据中心机房布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的设计和建设。在关键设备采用硬件备份、冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高电脑机房的安全可靠性。 3)灵活性与可扩展性：数据机房必须具有良好的灵活性与可扩展性，能够根据今后业务不断深入发展的需要，扩大设备容量和提高用户数量和质量的功能。具备支持多种网络传输、多种物理接口的能力，提供技术升级、设备更新的灵活性。 4)标准化：在数据中心机房系统结构设计，基于国际标准和国家颁布的有关标准，包括各种建筑、机房设计标准，电力电气保障标准以及计算机局域网、广域网标准，坚持统一规范的原则，从而为未来的业务发展，设备增容奠定基础。 5)经济性/投资保护：应以较高的性能价格比构建数据机房，使资金的产出投入比达到最大值。能以较低的成本、较少的人员投入来维持系统运转，提供高效能与高效益。尽可能保留并延长已有系统的投资，充分利用以往在资金与技术方面的投入。可管理性：由于数据机房，具有一定复杂性，随着业务的不断发展，管理的任务必定会日益繁重。所以在机房的设计中，必须建立一套全面、完善的机房管理和监控系统。所选用的设备应具有智能化，可管理的功能，同时采用先进的管理监控系统设备及软件，实现先进的集中管理监控，实时监控、监测整个电脑机房的运行状况，实时灯光、语音报警，实时事件记录，这样可以迅速确定故障，提高的运行性能、可靠性，简化机房管理人员的维护工作，从而为其中心机房安全、可靠的运行提供最有力的保障。 二、施工方案与施工工艺 2.1、机房抗静电地板工程
目录 第一章工程概况 (1) 1.1. 工程概况 (1) 1.2. 本工程承包范围 (1) 第二章本施组设计编制原则及依据 (1) 2.1. 编制原则 (1) 2.2. 编制依据 (2) 第三章主要经济技术指标 (4) 3.1. 工程质量目标 (4) 3.2. 工程工期目标 (4) 3.3. 工程安全文明施工目标 (4) 第四章针对本工程的总体部暑 (4) 4.1. 本项目施工特点、难点分析 (4) 4.2. 针对本工程的总体部署 (5) 4.2.1. 组织机构人员配置方面的措施 (6) 4.2.2. 项目管理制度方面的措施 (6) 4.2.3. 进度管理方面的措施 (7) 4.2.4. 工程质量管理方面的措施 (7) 4.2.5. 安全与卫生管理方面的措施 (8) 4.2.6. 施工组织技术管理方面的措施 (8) 4.2.7. 文档管理方面的措施 (9) 4.2.8. 项目会议制度方面的措施 (11) 4.2.9. 项目报告制度方面的措施 (11) 4.2.10. 项目沟通制度方面的措施 (11) 4.2.11. 项目变更管理制度方而的措施 (12) 4.2.12. 材料与设备的试验、检验方面的措施 (12) 4.2.13. 设备与材料供应、运输、包装、仓储、使用和交付方面的措施 .. 14 4.2.14. 系统及设备安装、部署要求方面的措施 (15) 4.2.15. 验收管理方面的措施 (17) 4.2.16. 培训管理方面的措施 (18) 4.2.17. 移交管理方面的措施 (19) 第五章各分项工程主要施工方案 (20)
5.1. 建筑装修工程施工方案 (20) 5.1.1. 地板下防尘漆施工方案 (20) 5.1.2. 抗静电地板施工方案 (20) 5.1.3. 顶内刷防尘漆施工方案 (21) 5.1.4. 铝合金吊顶施工方案 (22) 5.1.5. 石膏板封窗施工方案 (22) 5.1.6. 彩钢板墙面施工方案 (23) 5.1.7. 电气照明工程施工方案 (24) 5.1.8. 开关、插座施工方案 (25) 5.1.9. 管线敷设施工方案 (28) 5.1.10. 电缆敷设施工方案 (34) 5.2. 防雷接地系统施工方案材料及机具准备 (38) 5.2.1. 防雷接地系统 (38) 5.2.2. 机房防雷接地施工 (38) 5.2.3. 机房安全保护地 (39) 5.2.4. 机房交流工作地 (39) 5.2.5. 机房直流接地系统 (39) 5.2.6. 机房等电位接地 (39) 5.2.7. 机房屏蔽接地系统 (40) 5.2.8. 机房防静电接地系统 (40) 5.2.9. 机房电源的防雷接地系统 (40) 5.3. 机房空气调节系统施工方案 (40) 5.3.1. 新风系统施工方案 (40) 5.3.2. 专用空调系统施工方案 (49) 5.4. 综合布线系统施工方案 (50) 5.4.1. 施工前的环境检查 (50) 5.4.2. 器材检验一般要求 (50) 5.4.3. 型材、管材与铁件的检验要求 (50) 5.4.4. 机架安装 (51) 5.4.5. 配线设备机架安装 (51) 5.4.6. 各类接线模块安装 (51) 5.4.7. 信息插座安装 (51)
信息中心机房工程技术方案
目录 第一章总体设计要求 (4) 1.1项目概述 (4) 1.1.1 项目建设概述 (4) 1.1.2 工程建设内容 (5) 1.2总体设计建议 (5) 1.3设计原则 (7) 第二章机房建设方案 (10) 2.1设计思路 (10) 2.2设计依据 (10) 2.3机房装修子系统 (11) 2.3.1 机房区域规划 (11) 2.3.2 机房天花吊顶工程 (12) 2.3.2.1 净空 (12) 2.3.2.2 吊顶材料选型 (12) 2.3.3 机房地面工程 (14) 2.3.3.1 活动地板概述 (14) 2.3.3.2 地面工程的选材 (14) 2.3.3.3 机房入口及缓冲区 (15) 2.3.4 墙面装修工程 (15) 2.3.4.1 墙面装饰选材 (15) 2.3.5 机房门窗工程 (15) 2.4机房配电子系统 (16) 2.4.1 设计构想 (16) 2.4.2 设计依据及概况 (16) 2.4.3 计算机配电选型和配置 (17) 2.4.4 UPS配电系统 (18) 2.4.4.1 UPS 配电负荷 (18) 2.4.5 照明配电系统 (19) 2.4.5.1 照明设备选型 (19)
2.4.5.2 眩光限制 (20) 2.4.5.3 应急照明系统 (20) 2.5防雷和接地子系统 (20) 2.5.1 防雷系统 (20) 2.5.1.1 防雷构成 (21) 2.5.1.2 防雷选型及配置 (21) 2.5.2 接地系统 (22) 2.5.2.1 计算机房的接地系统 (22) 2.5.2.2 接地措施 (22) 2.6机房空调系统 (25) 2.6.1 计算机机房要求环境 (25) 2.6.1.1 机房排风系统 (26) 2.7KVM系统 (26) 2.7.1 需求概要 (26) 2.7.2 方案综述 (26) 2.8机房场地监控子系统 (27) 2.8.1 系统组成 (27) 2.8.1.1 门禁监控系统 (27) 2.8.2 电视墙系统 (28) (30) 2.8.3 报警方式 (30) 2.8.4 安全管理 (30) 2.9机房七氟丙烷气体消防系统 (31) 2.9.1 设计依据 (31) 2.9.2 系统设置 (31) 第三章机房网络及综合布线方案 (32)

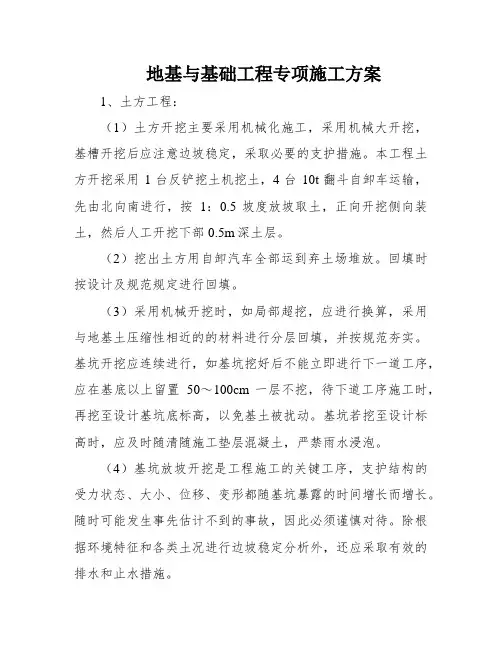

地基与基础工程专项施工方案（详细）） 1、土方工程： （1）土方开挖主要采用机械化施工，采用机械大开挖，基槽开挖后应注意边坡稳定，采取必要的支护措施。本工程土方开挖采用 1 台反铲挖土机挖土， 4 台 10t 翻斗自卸车运输，先由北向南进行，按1：0.5 坡度放坡取土，正向开挖侧向装土，然后人工开挖下部0.5m 深土层。 （2）挖出土方用自卸汽车全部运到弃土场堆放。回填时按设计及规范规定进行回填。 （3）采用机械开挖时，如局部超挖，应进行换算，采用与地基土压缩性相近的的材料进行分层回填，并按规范夯实。基坑开挖应连续进行，如基坑挖好后不能立即进行下一道工序，应在基底以上留置50?100cm —层不挖，待下道工序施工时，再挖至设计基坑底标高，以免基土被扰动。基坑若挖至设计标高时，应及时随清随施工垫层混凝土，严禁雨水浸泡。 （4）基坑放坡开挖是工程施工的关键工序，支护结构的受力状态、大小、位移、变形都随基坑暴露的时间增长而增长。随时可能发生事先估计不到的事故，因此必须谨慎对待。除根据环境特征和各类土况进行边坡稳定分析外，还应采取有效的排水和止水措施。 （5）根据地质报告的土质分析，和开挖深度，确定放坡坡度1：0.78，开 挖前沿边坡撒好灰线。开挖时如发现土质种类，地下水位等与地质报告不符时应报告有关技术人员进行处理。基坑支护与土方开挖应协调配合，自上而下分层，分段开挖，及时进行支护。开挖时基坑底预留3％的顺水坡，自中间向四周 集水沟顺水。 （6）边坡防护： 重力式挡墙采用M7.5水泥砂浆砌筑MU30毛石，墙顶宽度400mm，基础宽度，南侧800mm，北侧700mm，东西两侧600mm，埋置深度500mm。 石块砌筑时必须采用座浆法，砂浆采用机械拌和，石块表面清洗干净，砂 浆填塞饱满，严禁干砌。石块上下表面平整，厚度200?250mm,外露面用
项目1 地基与基础工程施工基础知识 1．房屋施工图包含哪几个组成部分？ 答：房屋施工图是用以指导施工的一套图纸，它由建筑施工图、结构施工图和设备施工图三部分组成。 1）建筑施工图（简称建施）：主要表示房屋的建筑设计内容，包括总平面图、平面图、立面图、剖面图和构造详图等。 2）结构施工图（简称结施）：主要表示房屋的结构设计内容，包括结构平面布置图、构件详图等. 3）设备施工图（简称设施）：主要表示给水排水、采暖通风、电气照明等设备的布置及安装要求，包括平面布置图系统图和安装图等。 2．什么是基础平面布置图和基础详图？其图示方法如何？ 答：基础平面布置图是用一个假想的水平剖切平面沿房屋底层室内地面附近将整幢房屋剖开，移去剖切平面以上的房屋和基础四周的土层，向下作正投影所得到的水平剖面图。 基础详图是用铅垂剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。它主要反映了基础各部分的形状、大小、材料、构造及基础的埋深等情况。为了表明基础的具体构造，不同断面不同做法的基础都应画出详图。 基础平面布置图图示方法：图线、绘制比例、轴线、尺寸标注、剖切符号。 基础详图图示方法：图线、绘制比例、轴线、图例、尺寸标注、文字说明 3．土是由哪几部分组成的？土中水具有哪几种存在形式？ 答：一般情况下，天然状态的土是由固相、液相和气相三部分组成。土中的水按存在方式不同，分别以固态、液态、气态三种形式存在。 4．土的物理性质指标有几个？哪些是直接测定的？ 答：土的物理性质指标包括实测指标（如土的密度、含水率和土粒比重）和换算指标（如土的干重度、饱和重度、浮重度、孔隙比、孔隙率和饱和度等）两大类。 5．土如何按其工程性质分类，各类土划分的依据是什么？ 答：土的工程分类目的是为判断土的工程特性和评价土作为建筑场地的可用程度。把土性能指标接近的划分为一类，以便对土体做出合理的评价和选择合适的地基处理方法。土的分类方法很多，不同部门根据研究对象的不同采用不同的分类方法。 《建筑地基基础设计规范》（GB50007-2011）将作为建筑地基的岩土，分为岩石、碎石土、砂土、粉土、黏性土和人工填土六大类，另有淤泥质土、红粘土、膨胀土、黄土等特殊土。 在建筑施工中，根据土的开挖难易程度，将土分为松软土、普通土、坚土、砂砾坚土、软石、次坚石、坚石、特坚石等八类。 6．工程地质勘察的任务有哪些，分哪几个阶段？ 答：工程地质勘察的任务可归纳为： 1）査明建筑场地的工程地质条件，选择地质条件优越合适的建筑场地； 2）查明场区内崩塌、滑坡、岩溶、岸边冲刷等物理地质作用和现象，分析和判明它们对建筑场地稳定性的危害程度，为拟定改善和防治不良地质条件的措施提供地质依据； 3）查明建筑物地基岩土的地层时代、岩性、地质构造、土的成因类型及其埋藏分布规律。测定地基岩土的物理力学性质； 4）査明地下水类型、水质、埋深及分布变化； 5）根据建筑场地的工程地质条件，分析研究可能发生的工程地质问题，提出拟建建筑物的结构形式、基础类型及施工方法的建议；
