连接线 Cable 基础知识大全 Post By：2011-3-13 10:48:00 [只看该作者]

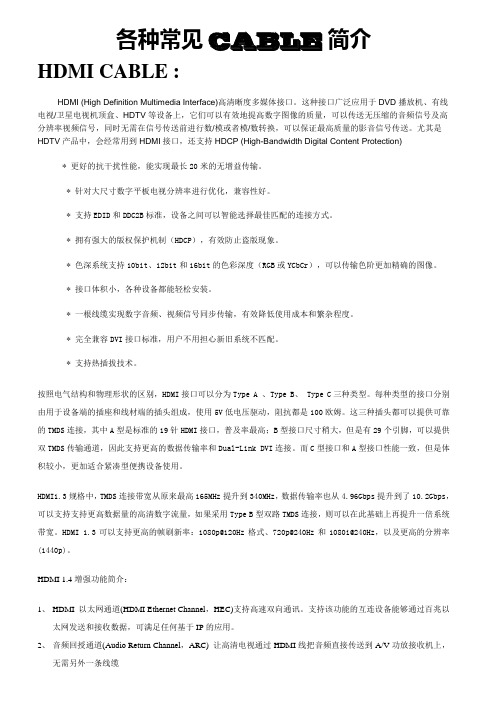

a. USB電纜有全頻寬型及半頻寬型之分,用於電腦周邊設備配線.
b. CAT.5、CAT.5e高性能數位電纜,用於資訊區域路語言、數據及影像之傳輸.
c. UL2464電腦線,用於廣播視聽器具儀器、電腦及其它電子.
d. UL2725複合電腦線,用於滑鼠、電視游樂器、儀器、電腦線.
e. UL2835多芯電腦線,用於低壓內部設備之用線.
f. UL2919低壓電腦線,應用於VGA監視器、電子計算機或機器.
g. UL2990低壓電腦線應用於電腦主機與磁碟機、光碟機、掃瞄器,網絡用線.
h. UL20276(IEEE-1394)低電壓電腦線,應用於電腦主機與數位相機用線.
3.2.CABLE之結構及相關知識:
a. 外被(JACKET):廣泛使用PVC(聚氯乙烯),高低溫皆可使用,具有較好的耐熱性及柔軟性,起保護及隔離導體作用.
b. 編織(BRAID):分金屬編織和非金屬編織,金屬編織通常用鍍錫銅線等交叉編成,起遮蔽防幹擾或地線作用,非金屬編織通常用人造絲、尼龍線、石棉線等編成,用於電線之外被保護.
c. 鋁箔(AL-FOIC):導電、抗幹擾.
d. 麥拉(Mylar):一種多脂材料,用於電纜芯之包帶.
e. 地線(DRAID):置於遮蔽層上或下的軟銅線,用於接地線.
f. 導體(CONDCTOR):指線材中銅絲部份,起連接傳導、傳達信息的作用.
3.3.電線電纜常見用語簡介:
a. AWG:美國線規.( AWG (American Wire Gauge) 中文译名: 美国线规)
b. IEEE:美國工程師協會,英文(Institute of Electical and Electr onics Engineers)的縮寫．
c. CSA:加拿大標準協會.
d. UL:英文Underwrite Laboratories Lnc之縮寫,美國著名檢驗機構,只有經過UL認證之產品才可在美國地區販賣.
e. Coverage:遮蔽率,遮蔽率越高,對外來幹擾之防止效果越強.
f. Filler:填充,多芯電纜集合後,絕緣芯線之間有空隙存在,以麻線、石棉線、棉紗等材料填充之.
g. Ohm:歐姆
h. PE:聚乙烯,熱塑性絕緣材料,其耐磨性、防濕性、耐溶性、耐低溫劣化性能優良,通常用於通信電纜,高壓電纜等絕緣或被覆.PP:聚丙烯,特性與PE大至相當,其耐熱性、抗張強度及耐磨性較PE優良,廣泛用於通信電線之絕緣體.
PE是英文Polyethylene的缩写
a. Semi-Rigid:半硬質,介於軟質與硬質之間,芯線被覆使用.
b. UL VW-1:垂直耐燃試驗(相當於CSA之FTI),指芯線與外被一起燃燒.
c. VW-ISC:垂直耐燃試驗,指芯線與外被分開單獨燃燒.
d. VW-IS:指芯線單獨燃燒,外被不燃燒.
e. Spiral Shield纏繞遮蔽,電纜之一種遮蔽方式,即將金屬線以螺旋狀纏繞於絕緣芯線上.
3.4.經常使用之公制平方導體結構:
0.5mm2=25/0.16=20/0.18=16/0.20m/m
0.75mm2=38/0.16=30/0.18=24/0.20m/m
1.0mm2=50/0.16=40/0.18=32/0.20m/m
1.5mm2=75/0.16=59/0.18=48/0.20=30/0.25m/m
3.5.耐壓性:
PVC電線之額定電壓和耐壓測試之關係:
額定電壓30V 90V 125V和150V 250V
耐壓測試500V 1000V 1500V 2000V 經驗上耐電壓公式:耐電壓值=額定電壓*2+1000V
3.6.Cable一般敘述:
例: SV/V-AB 30/0.08TC*3C Φ4.2
說明:
SV-芯線材質: SV:SR-PVC 半硬質PVC絕緣
V:PVC絕緣 PVC,全名为Polyvinylchlorid
P:PP絕緣
E:PE絕緣
V-外被材質: V:PVC
U:PU
AB-遮蔽: SA 鋁箔嘜拉 ALMYLAR
S 纏繞 SPIRAL
B 編織 BRAID
SP 包紙 PAPER
AS 鋁箔嘜拉+纏繞 ALMYLAR+SPIR AB 鋁箔嘜拉+編織 ALMYLAR+BRAID PS 包紙+纏繞 PAPER+SPIRAL
PB 包紙+編織 PAPER+BRAID
30/0.08-導體構成:30/0.08 指由30根0.08的銅絲組成.
TC-導體材質: TC鍍錫軟銅線TC：镀锡软铜线 Tinne d annealed copper
AC祼銅線
3C-芯線數 3C 3芯
3P 3對
3F 3並線
Φ-外徑: Φ OD
