17/35液压支架（千斤顶缸筒修复）采购
投标文件
招标编号：
招标人：
投标人名称：
投标人地址：
邮政编码：
法定代表人或被授权人：（签字或盖章）
目录
一、项目方案-------------------------------------------------------- 3
（一）检修实施方案---------------------------------------------- 3
1、编制目的-------------------------------------------------- 3
2、编制原则-------------------------------------------------- 3
3、编制依据-------------------------------------------------- 3
4、执行标准-------------------------------------------------- 4
5、检修方案-------------------------------------------------- 4
6、液压支架立柱、千斤顶检修工艺流程图----------------------- 24
7、检测方案------------------------------------------------- 25
8、参数差值------------------------------------------------- 26
（二）质量保证体系--------------------------------------------- 28
1、建立健全质量保证体系------------------------------------- 28
2、提高全员质量意识----------------------------------------- 28
3、检修质量管理体系标准------------------------------------- 28
4、质量管理制度--------------------------------------------- 30
5、项目组织------------------------------------------------- 32
6、管理方案------------------------------------------------- 35
（三）安全管理体系与措施--------------------------------------- 36
1、管理机构和人员职责--------------------------------------- 36
2、安全责任体系--------------------------------------------- 37
3、安全生产责任制------------------------------------------- 37
（四）供应计划------------------------------------------------- 38（五）产品质量保障措施----------------------------------------- 47二、投标货物产品说明----------------------------------------------- 48
（一）立柱使用说明书------------------------------------------- 48
1、液压支架双伸缩立柱（以下简称立柱）概述------------------- 48
2、结构特征与工作原理--------------------------------------- 49
3、主要技术性能及主要参数----------------------------------- 51
4、液压系统------------------------------------------------- 51
5、液压支架的主要结构件------------------------------------- 59
6、液压支架常见故障与排除----------------------------------- 61
7、立柱的安装和调试----------------------------------------- 64
8、立柱操作程序--------------------------------------------- 67
9、立柱常见故障、原因及排除方法----------------------------- 68
10、安全保护装置及事故处理---------------------------------- 69
11、保养、维护---------------------------------------------- 69
12、运输、贮存---------------------------------------------- 69
13、开箱及检查---------------------------------------------- 70
四、系统构成、全部的供货范围及货物零配件配置清单------------------- 71
五、技术条款偏离表------------------------------------------------- 71
六、培训计划------------------------------------------------------- 72
（一）培训计划及方案------------------------------------------- 72
1、培训目的------------------------------------------------- 72
2、培训对象------------------------------------------------- 72
3、培训形式------------------------------------------------- 73
4、培训计划及方案------------------------------------------- 73
七、投标人投标综合情况说明----------------------------------------- 74
一、项目方案
（一）检修实施方案
1、编制目的
本检修项目组织设计的编制目的旨在为液压支架等检修项目投标阶段提供
较为完善的纲领性文件,在检修阶段,我们将结合以往类似项目检修管理经验,对投标阶段施工组织设计作适当调整,以便更好地指导检修工作,以确保实施优质、按期、高效、低耗、安全、文明地完成该检修项目。
2、编制原则
1、遵循招标文件的各项条款的原则
2、遵循设计的原则,正确组织施工,确保检修质量合格。
3、坚持招标文件和设计图纸中的技术规范的原则,确保产品质量使企业满意。
4、坚持实事求是的原则,根据本单位的实力,确保该检修项目组织的可行性先进性和合理性。、充分发挥机械化、专业化公司优势的原则
6、确保本检修项目的安全、质量、进度均满足招标方要求的原则。
3、编制依据
1、检修项目招标文件
2、中华人民共和国《煤矿安全规程》(2016版)
3、MT971992液压支架千斤顶技术条件
4、GB/11841996形状与位置公差未注公差值
5、GB113521989一般工程用铸造碳钢件
6、GB/T1804-1992一般公差线性尺寸的未注公差
7、GB11335-1989未注公差角度的极限偏差
8、GB12361-1990钢质模锻件通用技术条件
9、GB985-88气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸
10、MT76-1983液压支架用乳化油
11、MT/T459-1995煤矿机械用液压元件通用技术条件
12、MT/T1097-2008《煤矿机电设备检修技术规范》
13、GB/T13306标牌
14、GB25974.1-2010煤矿用液压支架第2部分:立柱、千斤顶技术条件
15、MT9862006矿用U形销式快速接头及附件
16、MT985-2006立柱、千斤顶密封圈技术条件
17、MT459-1995煤矿机械用液压元件通用技术条件
18、GB/34521-2005液压气动用O型橡胶密封圈第一部分尺寸系列及公差
19、MT/T98-2006《煤矿用立柱、千斤顶聚氨脂密封圈技术条件》
4、执行标准
质量标准: 执行国家、行业标准，并验收合格。
国家标准：符合检验标准要求。
5、检修方案
一、液压支架千斤顶检修方案
液压支架千斤顶解体程序
1.清理千斤顶外表面浮煤。
2.将清洗好的千斤顶用卡簧钳将两个卡簧取下,用小型撞锤将活柱端盖取下,用小型撬棍和手锤取下活柱三半环。
3.用高压液管往上腔注液,将活柱及导向套拆除,再用拆缸机取下活柱导向套。
4.给油缸下腔供液将千斤顶中缸组件缩回,用小型撬棍和手锤取下中缸三半环。
5、用高压液管往上腔注液,将中缸及导向套拆除,再用拆缸机取下中缸导向套。
6.拆除端盖、导向套密封及活塞密封,拆除底阀。
7.清洗端盖、导向套、活柱、中缸、外缸筒。
8.将清洗干净的零件分类摆放整齐,待检验。
9、千斤顶外缸筒转入珩磨程序。
10.中缸和活柱抛光后进行检测,镀铬面有损伤,起泡等缺陷时,则进行镀铬程序。
10.外缸筒、中缸不符合技术要求的转入修复程序。
（一）结构件类：
1、对支架整体进行清洗，支架不进行整体解体，不进行喷砂，不进行喷漆，
结构件不影响使用性能的不进行更换，并根据检测内容进行检测，填写检测报告。
2、对检测损坏、变形、开焊的结构件进行更换、整形或焊接。
3、对支架护帮板损坏、裂纹的部位进行补焊修复、变形的部位进行整形修复。
4、对支架顶梁、掩护梁、顶梁左右侧护板和掩护梁的左右侧护板进行检测，对损坏、裂纹、变形的部位进行补焊和整形修复。对部件磨损严重的，进行测绘加工。补齐所缺的零部件。
5、对支架的四连杆有磨损严重的进行补焊修复，对变形的部位进行整形修复，对损坏严重无法修复的或缺失的零件进行测绘加工，补充新件。
6、对支架的踏板、底座、提底顶梁、推移杆及连接头磨损严重和开裂的进行补焊修复，有变形的部位进行整形修复，对某些损坏严重的零件进行测绘加工，对缺失的零件进行补充新件。
7、对损坏的柱帽、柱窝进行补焊修复。对变形、开焊的部件进行整形焊接，如无法修复的进行更换。
8、对支架喷雾装置损坏的部件进行修复，对缺失的部件全部补充更换新件。
9、对检测结果为损坏、变形的销孔进行修复。
10、对检测出缺失、损坏、变形的销轴和开口销进行更换。
11、销轴按标准不能使用的更换新件。
（二）立柱、千斤顶：
1、对所有的立柱、千斤顶在支架上进行动作试验；同时各千斤顶和立柱的镀铬层轻微损伤或脱铬的，不影响使用性能的不进行处理；如有漏液、窜液的全部进行拆解清洗，并根据检测要求进行检测，填写检测报告。
2、更换油缸密封。
3、修理或更换损坏缸体、活塞杆、零部件。
4、对修理件进行组装打压试验。
5、立柱、千斤顶无法修复的更换新立柱、千斤顶（标准参照相关立柱标准）。
6、推移千斤顶、平衡千斤顶、护帮千斤顶、抬底千斤顶、侧推千斤顶在支架上进行动作试验，如有漏液、窜液的全部进行拆解清洗，并根据检测要求进行检测，填写检测报告。并对缸筒进行珩磨修复处理。不合格的部件修复或更换。同时对密封件进行更换新件。
（三）阀类：
1.对所有的阀在支架上进行动作试验，有漏液、窜液的全部进行拆解清洗，并根据检测要求进行检测修复更换处理。
2.要求更换新件接口形式与原支架一致。
3.更换阀材料与原阀材料一致。
四、电控类:
1、对控制器、电源箱清理干净外表面，从支架上做各功能测试，测量数据正常，继续使用。不合格的更换新件。对损坏的控制器进行修复。
2、压力传感器、位移传感器在支架上进行测试，测试合格的继续使用，不合格的更换新件，同时填写测试报告。
3、对损坏的电缆进行包胶或更换。
五、液压胶管、接头及卡子类：
1、对损坏的液压胶管进行更换；要求与原支架规格型号、接口形式一样，以实物合理布置、安全、美观为准。
2、对损坏的阀类与胶管之间的接头、连接件、密封件进行更换。
3、对所有变形、缺失的U卡子进行更换。
六、整机测试：
1、接通电源和乳化液进行调试，试验过程中支架各部位动作要求灵活、可靠、动作准确无误、无蹩卡现象，立柱、油缸、液压管路无渗、漏现象，各操作阀、电控系统灵敏可靠；并且根据测试报告详细测试各部位，根据测试结果填写测试报告。
5.4、液压支架立柱、千斤顶修复方案
1、立柱、油缸缸筒修复：
a、立柱、油缸解体后，对外缸筒进行检测，经检测符合质量要求的直接进入组装程序。有锈蚀、拉伤以及因材质表面疲劳硬化而产生的裂纹等缺陷进行珩磨，珩磨后缸筒内径最大极限尺寸，参照图纸技术要求，一般不超过50μm；所有千斤顶珩磨后在0—30μm内的使用标准密封，在30—50μm内的使用加大密封，超过50μm的报废处理。
b、缸筒与导向套配合的内表面及螺纹部位，将表面锈斑打磨干净，螺纹部位有局部轻微损伤的，要求进行修整，修整后用导向套试验，导向套应能顺利旋
入，没有卡阻现象。螺纹部位损伤严重的必须转入机加工修复程序；
c、对缸筒静密封台损坏的进行补焊、镗孔修复;
d、缸筒外侧的连接块与阀板的配合表面，必须将配合面的锈斑及棱角毛刺打磨干净。连接块进液口锈蚀严重，不能满足密封要求的，必须更换连接块。把新的连接块按原位置可靠焊接。保证连接块与进液管的焊缝质量，不得有渗、漏等缺陷；
e、缸筒上腔进液接头座因碰撞变形的，必须更换接头座，修复工艺与连接块焊接修复工艺相同，要保证焊缝不得有渗、漏等缺陷；
f、缸筒外侧的进液管如因锈蚀局部有漏液的，用手砂轮除去漏液处氧化皮后，焊接修补，补焊修复后不得有渗、漏等缺陷；
g、对修复损坏件，更换所有密封，更换立柱二级缸底阀密封、弹簧，组装试验；
h、对所有立柱千斤顶上的安全阀座全部进行检测，不符合设计要求的全部更换新安全阀座；
i、缸筒外表面进行除锈喷漆。
2、活塞杆的修复：
a、立柱、油缸解体后，对活塞杆进行检测，如活塞杆镀铬表面符合质量要求，其他部位无锈蚀，镀铬表面经抛光处理后转入装配程序；
b、活塞杆镀铬表面出现拉伤、碰伤、锈斑、起泡等缺陷时视为不合格品，必须进行镀铬修复工序。镀铬面修复后应按相关质量技术要求进行严格检验，并在修理记录上附检测数据，不合格品退回重新镀铬。
c、所有活塞杆的镀层厚度均需符合标准，并做好检修记录，验收时一并交给招标方；
d、活塞杆进液口密封面出现轻微锈蚀缺陷，必须进行修整，出现锈坑的密封面，要求用机械加工或其他方式进行修复，修复后必须满足密封性能；
e、活塞杆的其他装配部位必须仔细进行除锈、打磨工序，确保装配质量。
3、活塞、导向套的修复：
a、活塞解体后，用高温高压清洗机清洗干净。活塞内、外配合表面无碰伤、拉伤的，用砂布打磨除锈后涂上防锈油脂待装配；有轻微损伤的活塞，用油石、锉刀、砂布修整，修复后应能满足装配及使用质量要求。
b、用高温高压清洗机把导向套清洗干净，配合表面及螺纹部位有碰伤、拉伤现象的，用锉刀、油石、砂布进行修复，修复后与缸筒进行装配，导向套应能顺利旋入缸筒内，没有卡、阻现象。
4、所有密封件原材料均使用进口材料，密封件国内加工。
5、组装完成后，进行密封性试验和耐压试验。
6、试验时使用的乳化液配比浓度（乳化油和中性软水）应按照
MT76标准5:95进行配比。
7、对立柱、千斤顶缸体喷一遍底面漆，一遍面漆。
8、组织相关部门进行立柱、千斤顶出厂验收工作，并根据验收结果填写出厂验收单。
5.5、液压支架千斤顶、油缸维修方案
1、表面冲洗除锈
油缸拆解班组先用高压水枪将立柱、千斤顶、油缸外表的浮锈、浮煤初步清理干净。
2、分解
各种立柱、千斤顶、油缸按拆解顺序，采用专用设备进行拆卸，实现导向套、中缸（活塞杆）、活柱（或加长段）完全分离，并从中缸、活柱和导向套上拆下各种密封件、导向件及各种金属小件。
检验标准：按照要求必须解体的须彻底分离，外缸上下腔接口不得遗留断头及报废不用的U行销等，清除遗留的断头螺栓。
立柱及油缸解体工艺
YF-ED-J2669 可按资料类型定义编号 井下液压支架检修硐室设备安装安全技术措施实用 版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
井下液压支架检修硐室设备安装安全技术措施实用版 提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。下载后可以对文件进行定制修改，请根据实际需要调整使用。 根据****井下液压支架检修硐室安装所需 用的机电设备，由****矿承担工程安装任务， 并组织人员到井下进行安装。为确保机电设备 安装的质量达到优质、安全、高效，杜绝一切 不安全因素的发生，特编制硐室设备安装安全 技术措施，望所有参加施工人员认真贯彻执 行。 一、安装时间 20xx年月日至 20xx年月日 二、人员组织
行政负责人： 施工负责人： 安全负责人： 三、安装设备的概况及任务 1、负责电动葫芦主梁工字钢的安装、固定； 2、负责各台电动葫芦的安装； 3、负责液压泵站的安装； 4、负责回柱绞车的安装； 5、负责液压管路的敷设； 6、负责硐室设备所需供电线路、电气开关搭火、电源线路的敷设吊挂及调试。 四、一般安全技术规定 1、参加安装人员必须具备一定的钳工、起重工基本操作知识及机械、液压基础知识，掌
G320-13/32液压支架大修工序 G320-13/32液压支架主要技术特征： 工作压力：320kg/cm2 初撑力：120×2=240T 工作阻力：160×2=320T 最低高度：1300mm 最高高度：3200mm 宽度：1420~1600mm 中心距：1500mm 总重量：1098kg 对底版比压：平均/最大=17/37kg/cm2 支护方式：立即支护 操纵方式：邻架操作 通风断面：5.25cm2 人行道宽度：600mm 能适应金属网下工作 液压支架的大修根据煤炭工业部（86）煤生字第133号文规定：“液压支架大修周期一般为2~3年，或采完100~200万吨煤”。其大修主要检修容为：（1）对液压支架架体，包括顶梁、底座、掩护梁、前梁、伸缩梁、四连杆、侧护板、护帮板、推移框架等进行全面分解、清洗、检查、修理或更换；
（2）检查侧护板复位弹簧及各种销轴； （3）立柱和千斤顶全部分解、清洗、检查，对镀层有镀蚀、划痕和碰伤超过标准的，应重新电镀，更换全部密封件，并打压试验； （4）阀类应全部分解清洗，更换损坏的零件与密封件，按规定打压试验，逐个调定安全阀的压力； （5）逐个检查高压管接头、接头座，更换全部接头密封件； （6）给大修检查合格的液压支架除锈、喷漆； （7）做好检修试验记录。 液压支架修理的一般工艺流程图：
根据液压支架修理的工艺流程图，设计G320—13/32液压支架检修工序为： 第一道工序：冲洗液压支架 1、过程 A 上井后，液压支架进入厂房，打扫液压支架上的浮矸、浮煤等，以减少冲洗工作量； B 将液压支架与乳化液泵连接，升起液压支架至最高3200mm ； C 用高压水（压力达到30MPA ）冲洗液压支架上的矸石、煤尘以及其它杂物等； D 清洗地上的煤泥，并冲洗干净。 第二道工序：液压支架解体
目录 前言 (2) 一、接头座 1.1直接头座的结构型式、规格和尺寸件图1.1和表1.1.1、表1.1.2 (3) 1.2弯接头座的结构型式、规格和尺寸件图1.2和表1.2.1、表1.2.2 (4) 1.3 管接头座的结构型式、规格和尺寸件图1.3和表1.3.1、表1.3.2 (5) 1.4 马鞍接头座的结构型式和规格尺寸见图1.4和表1.4.1、表1.4.2 (6) 1.5 G型接头座的结构型式和规格尺寸见图1.5和表1.5.1、表1.5.2 (7) 二、管座 2.1 管座的结构型式、规格和尺寸见图2.1和表2.1.1 (8) 2.2 LZ型管座的结构型式和规格尺寸见图2.2 (9) 2.3 HB型管座的结构型式和规格尺寸见图2.3.1和2.3.2 (9) 2.4 PH型管座的结构型式和规格尺寸见图2.4 (10) 三、护罩、通液管、吊环组件等辅件 3.1护管罩的结构型式和规格尺寸见图3.1和表3.1.1 (11) 3.2 通液管的结构型式和规格尺寸见图3.2和表3.2.1 (12) 3.3 吊环组件的结构型式和规格尺寸见图3.3.1和图3.3.2 (13) 3.4 焊接块的结构型式和规格尺寸见图3.4.1 (14)
前言 为进一步提高生产效率，实现标准化生产，特制定本标准。生产过程中各种油缸小附件，包含：接头、接头座、管座、阀座、通液管、护罩、吊环等。均参照此标准加工。 一、接头、管座的通用技术要求为： 1、材质符合图纸要求,除特殊要求外，均为35#； 2、调质处理HB170-HB210; 3、密封及装配尺寸必须符合本标准要求； 4、外形尺寸允许与图纸有部分差异，但应满足使用性能要求； 二、通液管、护罩通用技术要求为： 1、通液管为20#无缝管，护罩为Q345，厚度为4mm（特殊要求除外）； 2、焊接前除锈、除毛刺； 3、尺寸符合图纸要求。 三、吊环组件通用技术要求为： 1、吊环为整体锻打件，无接口，不允许采用圆钢折弯后焊接来代替； 2、吊环座为整体锻打件； 3、负荷可完全满足吊装需要。 四、其他件通用技术要求为： 参照图纸技术要求
编号：JC-2016-11 天安矿业集团庄煤矿 机厂井下液压支架维修 安全技术措施 施工单位：机厂 区队长：文同 编制人：谢峰 批准日期: 2016年11月22日
审批意见 1、审批结论： 同意本措施 2、容补充： 1、支架装车后需人力推车时应用螺栓封车，确不能使用螺栓封车时应用一个3吨手拉葫芦在支架中部封车。 编审日期： 阅审签字:
目录 一、概况 (3) 二、劳动组织 (3) 三、维修地点 (3) 四、技术参数 (3) 五、施工准备 (4) 六、施工容 (4) 七、施工方案 (4) 八、安全注意事项 (9) 九、危险源辨识 (12) 十、附件 (12)
机厂井下液压支架维修 安全技术措施 一、概况 现井下备用的部分液压支架存在销轴磨损、锈蚀或断裂、侧护板变形等情况，为保证支架投入后正常使用，需对其进行维修。为保证维修工作的顺利进行，特编制本安全技术措施。 二、劳动组织 项目负责人：文同 技术负责人：谢峰 安全负责人：昌清 施工负责人：步长标 施工人员：根据情况由机厂安排，具体人员以当日下井人员为准 三、施工地点 井下支架存放硐室 四、技术参数
根据液压支架部件尺寸及重量，现场起吊选用8T的气动（手拉）葫芦，辅助牵引选择不小于1.5T气动（手拉）葫芦，起吊用钢丝绳套直径不小于18.5mm，辅助牵引钢丝绳套直径不小于12.5mm，与专用起吊钩头连接的D型卸扣不小于8T。 五、施工准备 1、通知技术科对施工现场起吊用的各吊点进行拉力试验，试验合格方可使用。 2、检查调试液压泵，形成供液系统。 3、提前将需用的气动（手拉）葫芦、手拉葫芦、钢丝绳、起吊带、铁丝等工具和材料准备到位。 4、进行支架维修作业前，要在施工地点前后不小于10m位置拉设警戒牌，防止无关人员进行施工区域。 5、施工前，在泵站连接部位采取防护措施。 六、施工容 1、检查各液压管路，对出现破皮、鼓泡、锈蚀等问题的管路进行更换。 2、检查各阀组件、锁组件及固定螺栓，清理各阀、锁的污物，对不能使用的进行更换。 3、检查各立柱、千斤顶及固定销轴，对弯曲、漏液的立柱、千斤顶进行更换，对锈蚀、变形的销轴进行更换。 4、对支架进行除锈喷漆。 七、施工方案 液压支架型号为：ZF2400/16/24、ZG2800/17/26轻型放顶煤液压支架。 1、支架维修准备工作 因现液压支架全部紧密排列在轨道，液压支架之间、支架与巷帮之间的空间较小，不便于维修，需将液压支架及平板车进行挪移，腾出维修空间。具体施工方法如下：
液压支架维修工危险源辨识 (标准版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0074
液压支架维修工危险源辨识(标准版) 一、工作流程 操作前的准备工作→清理煤尘及杂物→进行试验→检查完好→更换液压元件→试验达到完好标准→工作结束卫生已清理 二、危险源 1、着装符合要求戴好安全帽，否则会造成意外出现； 2、检修前先检查现场工作环境有无安全隐患，否则必须处理完安全隐患方可工作； 3、设备堆放层次措落有序，下滑设备损坏及伤人； 4、管接头插接不牢，会造成脱落甩起可能会伤及人员； 5、拆卸部件时小心搬运，并关闭液压系统，脱落会造成连接件伤人事故；
6、在拆卸或更换阀类及高压软管时，必须在各有缸卸载后进行，否则可能会发生伤人事故； 7、设备内遗漏工具或零件，会造成设备损坏。 三、预控措施 1、着装符合要求戴好安全帽，否则会造成意外出现，必须着装、防护用品符合要求； 2、操作前管接头插接不牢，会造成脱落甩起可能会伤及人员，必须将管接头联接牢固； 3、起吊拆卸部件时小心搬运、及滑落伤人，必须按操作规程进行作业； 4、拆卸及更换阀类或高压软管时关闭液压系统，脱落会造成连接件伤人事故，拆卸时必须关闭液压系统； 5、设备在堆放层次措落要有序，下滑设备损坏及伤人，必须按操作规程进行作业； 6、拆卸管接头插接不牢，会造成脱落甩起可能会伤及人员，必须联接好接头；

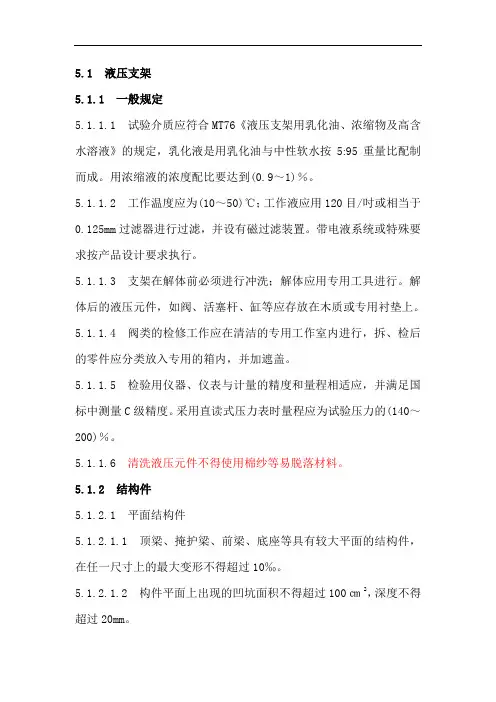

5.1 液压支架 5.1.1 一般规定 试验介质应符合MT76《液压支架用乳化油、浓缩物及高含水溶液》的规定，乳化液是用乳化油与中性软水按5:95重量比配制而成。用浓缩液的浓度配比要达到(0.9～1)％。 工作温度应为(10～50)℃；工作液应用120目/吋或相当于0.125mm 过滤器进行过滤，并设有磁过滤装置。带电液系统或特殊要求按产品设计要求执行。 支架在解体前必须进行冲洗；解体应用专用工具进行。解体后的液压元件，如阀、活塞杆、缸等应存放在木质或专用衬垫上。 阀类的检修工作应在清洁的专用工作室内进行，拆、检后的零件应分类放入专用的箱内，并加遮盖。 检验用仪器、仪表与计量的精度和量程相适应，并满足国标中测量C级精度。采用直读式压力表时量程应为试验压力的(140～200)％。清洗液压元件不得使用棉纱等易脱落材料。 5.1.2 结构件 平面结构件 顶梁、掩护梁、前梁、底座等具有较大平面的结构件，在任一尺寸上的最大变形不得超过10‰。 构件平面上出现的凹坑面积不得超过100㎝2，深度不得超过20mm。构件平面上出现的凸起面积不得超过100㎝2，高度不得超过10mm。构件平面上的凸凹点，每平方米面积内不得超过两处。
顶梁、底座上的柱窝如出现影响支撑强度的损伤时，修复时应整体更换柱窝。 主体结构件整形，更换承力较大的筋板、耳板时，要制定可靠的修复工艺，修复后应做强度校验。 侧护板 侧护板侧面与上平面的垂直度不得超过3％。顶梁活侧护板上平面不得高于顶梁上平面。 复位弹簧塑性变形不得大于5％。 活动侧护板整形后，应伸缩灵活，锁住活动侧护板后，侧护板与顶梁整体宽度应小于设计宽度上限。 推移框架杆（或推拉梁）的直线度不得超过5‰。 推移框架两端连接处修复后，不得降低整体强度，导向座有损伤时，应整体更换导向座。 底座、顶梁、掩护梁、四连杆间铰接销轴与销孔配合后的最大间隙应小于1.5mm；支撑高度大于4.5m的液压支架，四连杆各铰接点配合间隙不大于1.0mm，各结构件总横向间隙不大于10mm。 凡经焊接修复的结构件，其焊缝应符合MT/T587的规定，支架改造及修复用材应不低于原支架结构材料。 5.1.3 立柱和千斤顶 立柱、千斤顶与密封圈相配合的表面有下列缺陷时允许用油石修整： 轴向划痕深度小于0.2mm，长度小于50mm。
YF-ED-J8744 可按资料类型定义编号 工作面更换液压支架立柱千斤安全技术措施实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
工作面更换液压支架立柱千斤安全技术措施实用版 提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。下载后可以对文件进行定制修改，请根据实际需要调整使用。 为保证更换液压支架立柱、推移千斤顶的 安全，使此项工作安全顺利进行，特制定本安 全技术措施 1、先将立柱或推移千斤顶利用刮板输送机 运至施工地点，运输时将立柱千斤和推移千斤 放到刮板机的中双链中，用8#铅丝捆绑牢固， 工作面每个扩音电话处必须设专人看护，出现 异常情况立即闭锁刮板机。 2、支架立柱运到位后，闭锁刮板输送机， 用5吨导链将立柱吊放到架间，拉导链的人员
必须站在上方操作，以防止立柱下滑伤人。 3、用两根2.5m单体液压支柱支设在支架顶梁两侧，并紧靠电缆槽处，柱头必须戴柱帽以防打滑。 4、调整液压管路：将液压管路调整为单个立柱(被更换立柱)操作方法。在被更换立柱柱窝前垫柱帽，以防止立柱倾倒。换立柱时先将坏立柱的下部定位销取掉，再将上部定位销取掉，将立柱慢慢降到位，取掉供、回液管路，用导链将坏立柱吊出柱窝并放在安全位置。 5、新立柱利用导链安全的吊到柱窝后并装好定位销，接好管路，然后将立柱活柱慢慢升起并与顶梁柱窝处固定好，将立柱升紧达到规定的初撑力。作业人员作业时必须站在立柱的斜上方，严禁下方站人作业，待处理完毕确认
液压支架修理工安全操作规程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
液压支架修理工安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、液压支架修理工上岗操作的基本要求 （一）上岗资格 1、具备一定的钳工基本操作及液压基础知识，必须熟 悉《煤矿机电设备检修质量标准》中的液压支架检修质量 标准。 2、熟知液压支架的结构、性能、传动系统、动作原 理，能独立工作。 3、必须经过专业技术培训，考试合格，持证上岗。 （二）检修工检修维护液压支架时的基本要求与技术 标准。 1、液压支架检修工应当熟悉液压支架检修的四检制 度。按照四检标准及规定权限检修设备。
对采掘设备的维修、保养实行“班检”、“日检”、“周检”、“月检”，这是一项对设备强制检修的有效措施，称为“四检”制。 2、液压支架的日常检修通常放在日检上，通常在检修班上进行，并由液压支架检修工来完成。 3、检修前要注意检修工作环境，开始前先检查工作面区段的顶帮支护等情况，有安全隐患及时处理，只有在确认安全可靠的情况下，方可开始作业。 4、大的零部件检修时，要制定专项检修计划和安全技术措施，并贯彻落实到人。 5、当检修地点20m内风流中的瓦斯浓度达到1.5%时，必须停止作业，切断电源，撤出人员。 6、检修支架前应采取可靠的稳固措施，检修中所使用的起重吊具应安全可靠。 7、地面检修在设备上进行切割、焊接时，要避开易
液压支架修理的工艺流程图
根据液压支架修理的工艺流程图，设计液压支架检修工序为： 第一道工序：冲洗液压支架 1、过程 A．液压支架进入车间，打扫液压支架上的浮矸、浮煤等，以减少冲洗工作量； B．用高压水冲洗液压支架上的矸石、煤尘以及其它杂物等； C．清洗地上的煤泥，并冲洗干净。 第二道工序：液压支架解体 第一步：分解顶梁，将掩尾梁与顶梁连接的2个销轴拆除，拆除平衡千斤与顶梁连接销，将管路拆除后，翻过顶梁，配件码放整齐。 第二步：分解掩尾梁，将连杆与掩护梁连接的4件销轴拆除，将管路拆除后，翻过掩尾梁，配件码放整齐；。 第三步：冲洗结构件 用天车分别吊起顶梁、底座、掩护梁等至适当高度，分别用高压水冲洗上面积存的矸石、煤泥等杂物，然后分类码放整齐。 第四步：拆除结构件 1、拆解顶梁 用天车将顶梁吊住，底面垫起100mm高，放平稳，拆除顶梁上锁、胶管、伸缩千斤、护帮千斤、伸缩梁、护帮板、侧推千斤、导向杆、侧护板，拆完后冲洗将顶梁转出车间，配件码放整齐； 2、拆解掩尾梁 用天车将顶梁吊住，底面垫起100mm高，放平稳，拆除四连杆的4件销轴和拆除锁、胶管、尾梁千斤、平衡千斤、插板千斤、尾侧千斤、插板、侧护板、侧推千斤，拆完后冲洗并将掩尾梁转出车间，配件码放整齐； 3、拆解底座 拆除阀组、胶管、脚踏板、立柱、推移千斤、推移杆、底调梁、底调千斤，拆完后冲洗并将底座转出车间，配件码放整齐；
结构件修理 一、修理标准 （1）平面结构件检修标准 A 顶梁、掩护梁、前梁、底座等具有较大面积结构件上的最大变形不得超过10‰； B 构件平面上出现的凹坑面积不得超过100cm2，深度不得超过20mm； C 构件平面上出现的凸起面积不得超过100cm2，高度不得超过10mm； D 构件平面上的凸凹点每平方米面积内不得超过两处。 （2）侧护板检修标准 A 侧护板侧面与上平面的垂直度不得超过3%； B 复位弹簧塑性变形不得大与5%。 （3）推移框架杆检修标准 A 推移框架杆的直线度不得超过5‰。 二、维修修内容： A 前梁、顶梁、掩护梁、侧护板、护帮板等发现有变形严重的地方，整形校正，有裂纹处，用气焊打10*10坡口，焊接牢固可靠，焊道数：3道（2）结构件去锈、喷漆 1、过程：A 将各结构件（顶梁、掩护梁、前梁、侧护板、底座等）抛丸，对没有拋干净部位用铁刷除锈； B 将抛丸除锈干净后，喷防锈漆，各结构件内外上下均匀油漆，分开放置至干，码放整齐。 2、注意事项：喷漆前必须除净毛刺、氧化皮、铁锈、锈迹、粘沙、结疤、焊接残渣和油污等赃物。 三、各种销轴、接头、销子等镀锌 1、质量标准 镀层结晶应细致均匀。不允许有下列缺陷： A 镀层表面粗糙、粒子、烧焦、裂纹、起泡、脱落； B 树枝状结晶； C 局部无镀层或暴露中间层； D 密集的麻点。
更换液压支架立柱的安 全技术措施 The manuscript was revised on the evening of 2021
1102综放工作面更换液压支架立柱 的安全技术措施 矿总工程师：王利利 生产副矿长：禹学成 安全副矿长：高生宏 机电副矿长：沈永宁 安全检查部：高岩峰 生产技术部：张学飞 生产调度室：杨斌 机电运输部：杨安平 审核：王小平 编制：张康宁
现回采的1102综放工作面，倾斜长150m，由94付 ZF6200/17/30型基本液压支架,5付ZFG6500/19/32H型过渡液压支架和ZT1300/19/30型端头液压支架，共计100付支架支护顶板，1102综放工作面随回采深度的增加，工作面周期来压显现强烈，在近期工作面周期来压期间，工作面中下段四付液压支架被压死，且不同程度段损毁液压支架前立柱六根、后立柱一根，部分立柱加长杆套环卡死，机械行程无法升降，使液压支架拉移困难，给顶板管理造成不安全隐患，现急需更换损毁液压支架立柱，为使此项工作安全顺利进行，特制定本安全技术措施，望有关部门严格遵照执行。 一、立柱的装车 采用普通矿车装车，立柱脚向下、头向上装入矿车，每辆矿车最多装入两根立柱，装入的立柱必须在矿车内挤紧加实，两立柱间用背帮分开，防止撞击损毁立柱。 二、立柱打运路线 1、入井路线 综采车间－→地面甩车场－→副井筒－→1350轨道大巷－→集中轨道下山－→1#甩车场－→2#甩车场－→顺槽间联络巷－→1102回风顺槽－→1102工作面。 2、升井路线 1102工作面－→1102回风顺槽－→顺槽间联络巷－→2#甩车场－→1#甩车场－→集中轨道下山－→1350轨道大巷－→副井筒－→地面甩车场－→综采车间。

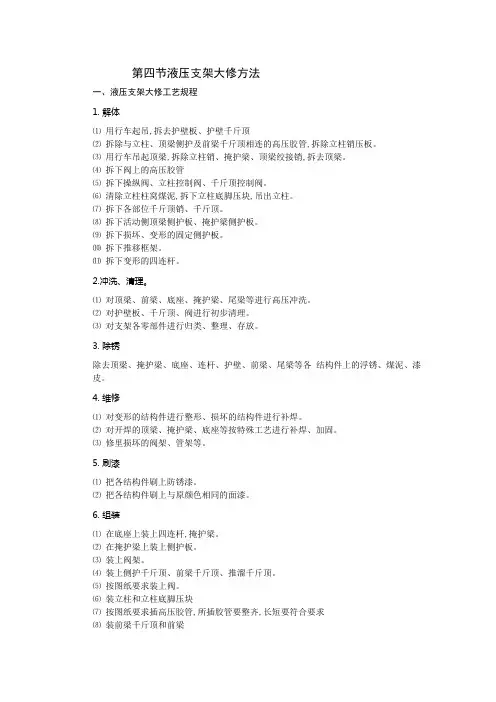

第四节液压支架大修方法 一、液压支架大修工艺规程 1. 解体 ⑴用行车起吊,拆去护壁板、护壁千斤顶 ⑵拆除与立柱、顶梁侧护及前梁千斤顶相连的高压胶管,拆除立柱销压板。 ⑶用行车吊起顶梁,拆除立柱销、掩护梁、顶梁绞接销,拆去顶梁。 ⑷拆下阀上的高压胶管 ⑸拆下操纵阀、立柱控制阀、千斤顶控制阀。 ⑹清除立柱柱窝煤泥,拆下立柱底脚压块,吊出立柱。 ⑺拆下各部位千斤顶销、千斤顶。 ⑻拆下活动侧顶梁侧护板、掩护梁侧护板。 ⑼拆下损坏、变形的固定侧护板。 ⑽拆下推移框架。 ⑾拆下变形的四连杆。 2.冲洗、清理。 ⑴对顶梁、前梁、底座、掩护梁、尾梁等进行高压冲洗。 ⑵对护壁板、千斤顶、阀进行初步清理。 ⑶对支架各零部件进行归类、整理、存放。 3. 除锈 除去顶梁、掩护梁、底座、连杆、护壁、前梁、尾梁等各结构件上的浮锈、煤泥、漆皮。 4. 维修 ⑴对变形的结构件进行整形、损坏的结构件进行补焊。 ⑵对开焊的顶梁、掩护梁、底座等按特殊工艺进行补焊、加固。 ⑶修里损坏的阀架、管架等。 5. 刷漆 ⑴把各结构件刷上防锈漆。 ⑵把各结构件刷上与原颜色相同的面漆。 6. 组装 ⑴在底座上装上四连杆,掩护梁。 ⑵在掩护梁上装上侧护板。 ⑶装上阀架。 ⑷装上侧护千斤顶、前梁千斤顶、推溜千斤顶。 ⑸按图纸要求装上阀。 ⑹装立柱和立柱底脚压块 ⑺按图纸要求插高压胶管,所插胶管要整齐,长短要符合要求 ⑻装前梁千斤顶和前梁
