小型压路机型号及如何选型
小型压路机也叫手扶式压路机，目前国内生产的小型压路机分为手扶式单轮压路机、手扶式双轮压路机、座驾式压路机三种。随着机械化的迅速发展，小型压路机型号也是多种多样。
小型压路机型号：
小型压路机的选型：
①对黏性材料要选用静碾压路机；对静碾压路机中，若压路基时多使用三轮压路机，若压路面时则选用两轮压路机；羊足碾或凸块式压路机，最适合于碾压黏性土壤，碾压大坝的密封层是最优良的设备，但它不适于碾压表层。
②对非黏性材料洛阳致农机械建议选用振动压路机。
③当被碾压材料含水量较少且难以进行加水湿润时，要选用重型的压路机。
④当被碾压材料含水量较大，且干容重要求较低时，则宜选用轻型压路机。
⑤轮胎压路机，能适用于各种类型的被碾压材料，压实沥青路面效果最好。
⑥小型压路机适合于小规模工程、狭窄的场所（市政道路修补，农村道路改造，园林桥梁，小区道路等）、填铺沟槽工程或大压路机的补充碾压及维修工程。
在实际工作中，用单一机型的压路机，往往难以完成整个工程的压实工序，通常需要采用大、中、小型互相配合或多种组合进行。为此，压路机的选择和配备必须考虑工程类型、施工规模及压实作业的允许时间等因素。
总之，选择何种压路机施工，要通过各方面的比较，在综合分析的基础上作出最经济、最合理地选择。
弹石路面设计弯沉参照表 弹石路面按等效沥青混凝土路面的0.3倍进行计算 抗压模量取值：细粒式沥青混凝土1300、级配碎石300 最后，综合考虑当地的实际地质、降雨量等情况，经过调整和比较，并满足可靠度要求，确定最终设计方案如下： 基层级配碎石的颗粒组成范围 石料强度不低于Ⅳ级，压碎值不大于35%，针片状克里的总含量不
超过20%。 基层级配砾石的颗粒组成范围 压碎值不大于35%，砾石颗粒中细长及扁平颗粒含量不超过20%。
垫层砂级配表 砂垫层要求选用级配良好、坚硬的中、粗砂，严禁用粘土和风化碎石屑及粒径较细、强度较低、的细砂、粉砂。 石料技术规格
嵌缝砂级配表 嵌缝砂要求选用级配良好、坚硬的中、粗砂，严禁用粘土和风化碎石屑及粒径较细、强度较低、的细砂、粉砂。
质量检查频率 碎（砾）石基层实测项目
整齐块体弹石路面施工 整齐块体弹石一般规格为15×10×10，尺寸误差不超过0.5cm。 制作机械台班费约为3000元 施工方法： 根据道路中线、边线及路拱形状，按松铺厚度先铺路边线及中桩块体，作为弹石铺砌的导线。 铺筑时应插杆挂线，横线间距不得大于5m。应拉“米”字线以保证大面平整。 铺筑时一般要求横向成行，纵向错缝。纵横缝宽以采用1cm为宜。 铺筑方法一般应采用顺铺法，以利于平整度控制。纵坡大于1％和设置超高的弯道路段，铺砌工作应由低端向高端进行。 1、铺砌工艺及要点 块体的铺砌方法有横向排列÷纵向排列及斜向排列三种。采用45o角的斜向排砌法，可以减轻行车对块体的磨圆程度，但边部一行斜向排列的块体需加工成梯形，加工复杂，一般以横向排列形式为常用。 铺砌时，应注意“平、直、错、少、稳、实、紧、干”的工艺要点： 平、就是铺筑的弹石顶面要满足考虑松铺的标高要求，大面平整。 直、就是弹石铺筑横向要成排，排与排间的缝要直。长边一般应
我要投稿
冲击式压路机(图6)使用多边形方滚，具有静压、冲击、振动、捣实和抒搓的综合作用适用于大型填方、塌
陷性土壤和干砂填筑工程的压实。 振动平板夯实机与振动冲击夯实机(图7)同属于振动压实机械。蛙式夯机是我国特有的一种小型压实设备，目前被除广泛使用。夯实机械通常用于小型工程的压实或作为压路机的补充。 2. 按工作质量大小分类 按工作质量大小，压路机分为小型、轻型、中型、重型和超重型，见表2、表3、表4。 表2 拖式轮胎压路机按质量分类
方面分类，这为选购和应用提供了相当大的空间。 (1)按压轮型式分类压路机的光面钢轮能适应路面的光整作业，且在转移工地时可在公路上行驶。但这种刚性滚轮难于保证铺层材料压实度的均匀性，这种压实度不均匀的道路经行车和沉陷后就会出现凹凸不平。 凸块轮对土壤兼有压实、冲击、拌合与揉搓的综合作用，特别适用于压实粘土。由于凸块对铺层材料的压应力大，经多遍压实后可得到高强度的工程基础。凸块轮振动压路机(图10)在工程基础与堤坝的建设施工中得到了广泛应用。 轮胎压实较之刚性压轮，其优越性在于其揉搓作用能使被压实材料在轮胎接地面积范围内得以均匀压实，而物料很少向侧面移动，这就使铺层各处的压实度相一致，且不会出现裂纹。由于柔性压实，不会破坏铺层材料的原有粘度和混合料中的骨科结构，使沥青混凝土路面有很好的封闭性和抗滑性能。 (2)按驱动轮数量分类单轮驱动压路机在进行压实作业时，从动轮有较为严重的推土现象，降低了铺层材料表面的压实品质。全轮驱动压路机的压轮都是主动轮，驱动力将铺层材料推向后方，能明显地发送表面的压实品质。 单轮驱动压路机往往是一个轮驱动，另一个从动轮转向，全轮驱动较单轮驱动有更大的驱动能力和制动能力，使压路机压实作业时不易陷车，刹车时能缩短制动距离。 (3)按振动轮数量分类振动压路机有单轮振动和双轮振动两种结构型式。与单轮振动串联压路机相比，双轮振动串联压路机虽然结构较复杂，但压实能力强，生产效率高。单轮振动串联压路机在结构上比较简单在一些小型压实工程及路面维修作业中被广泛采用。轮胎驱动单轮振动压路机的驱动能力大，横向稳定性好，几乎占领了岩石填土和工程基础的所有压实工作。 (4)按压轮布置分类压轮串联布置使作业面平整度好，三轮布置的压路机横向稳定性好，轮胎压路机的前后轮应相互错开安装。前后轮应有必要的重叠量，不致于在作业面留下空白处。 组合振动压路机(图11)的压轮布置独具匠心，前轮振动，后轮为四个光面轮胎。它集振动压路机与轮胎压路机的优点于一身，在路面铺层的压实工作中获得了很好的压实效果。 (5)按传动型式分类压路机的传动型式可以是机械传动、液压传动、液力机械传动。机械传动系统只能实现有级变速，且不能实现全轮驱动。液压传动能很容易地实现无级变速和全轮驱动、全轮振动，能在相当大的调速范围内保持高效率，操纵也很方便。液力机械传动能在一定的范围内根据行驶阻力的变化自动无级调速，提高了发动机的功率利用率。现在几乎所有的振动压路机上都采用了液压传动，液力机械传动只在超重型的轮胎压路机上应用。 (6)按转向方式分类压路机的转向方式分为偏转轮转向和铰接转向两大类。偏转轮转向的压压路机用整体式车架，结构比较简单。偏转轮转向有前轮转向、后轮转向和前后轮同时转向，其中前轮转向较有得司机掌握行车方向。前后轮同时转向也称“全轮转向”，全轮转向压路机的转弯半径小，且能保证弯道压实时不出现漏压现象，但需采用液压传动技术才能实现。
项目一压路机构造与装配 (2) 任务一认识压路机 (2) 1.压路机的用途 (2) 2.公路的结构 (2) 3. 压路机的分类 (2) 4. 压路机的型号编著 (3) 5.振动式压路机的应用 (3)
项目一压路机构造与装配 任务一认识压路机 一、任务描述 二、任务要求 三、相关知识 （一）压路机的用途、分类与型号编制 1.压路机的用途 在公路、铁路、机场、水利工程、建筑工程中，压路机主要用于对路基、路面、大堤、围堰、建筑基础等进行压实。 所谓压实，就是通过碾压、冲击等方法，以外力克服土壤、砂石、沥青混合料的颗粒之间的摩擦力、凝聚力进行重新排列，互相之间靠拢、将水与空气挤出，使材料颗粒之间的摩擦力、凝聚力变得更大，被压实材料也就更密实。 压实经过了四个过程：重新排列、充填过程、分离过程与夯实过程。即较大的颗粒重新排列，使它们之间的间隙变小，小颗粒充填到大颗粒这间的间隙中，将间隙中的水与空气挤出，在外力的作用下颗粒碎裂，造成进一步的充填。 造成压实的作用力有以下几种：静压力、冲击力、激振力、振荡力与搓揉力。能产生以上几种力进行压实工作的机器就是压路机。 2.公路的结构 公路分二层：路面层与路基层。 路基层有二种：一种是未经挖动的土层，这种不需要进行压实；另一种是填起来的土层，必须进行分层压实。 路面层分为面层、基层与垫层，均需要进行压实。其中各层的材料与厚度各不相同，有沥青混凝土、水泥混凝土、稳定土、级配沙石、泥结沙石等。对于不同的层面、不同的材料就采用不同的压实方法，采用不同的压实机械。 3.压路机的分类 1 按压实原理分：静作用式、振动式、振荡式。 3按碾压轮的形式分：光钢轮、振动轮、羊脚轮。 4按机架分：整体机架、铰接机架。 5按碾压轮数量分：单轮、双轮、叁轮。

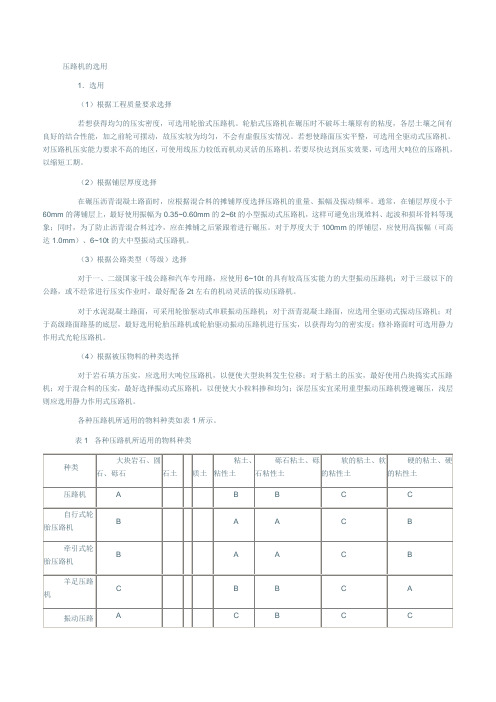

压实机械产品类组划分表 压路机的选用 1．选用 （1）根据工程质量要求选择 若想获得均匀的压实密度，可选用轮胎式压路机。轮胎式压路机在碾压时不破坏土壤原有的粘度，各层土壤之间有良好的结合性能，加之前轮可摆动，故压实较为均匀，不会有虚假压实情况。 若想使路面压实平整，可选用全驱动式压路机。 对压路机压实能力要求不高的地区，可使用线压力较低而机动灵活的压路机。 若要尽快达到压实效果，可选用大吨位的压路机，以缩短工期。 （2）根据铺层厚度选择 在碾压沥青混凝土路面时，应根据混合料的摊铺厚度选择压路机的重量、振幅及振动频率。通常，在铺层厚度小于60mm的薄铺层上，最好使用振幅为0.35~0.60mm的2~6t的小型振动式压路机，这
