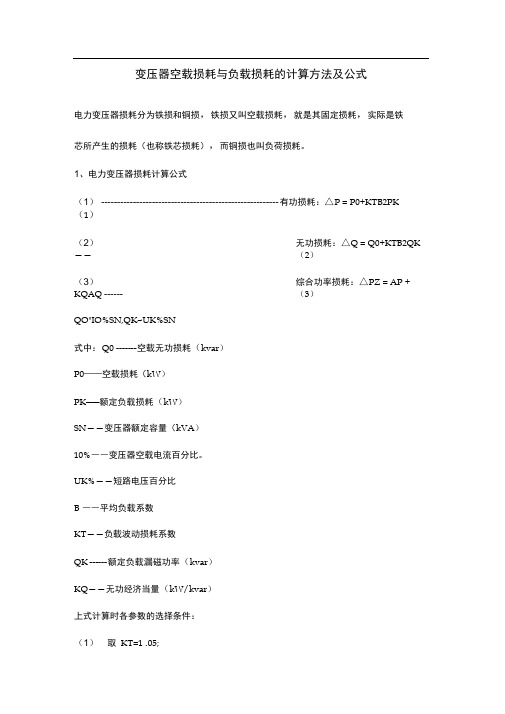

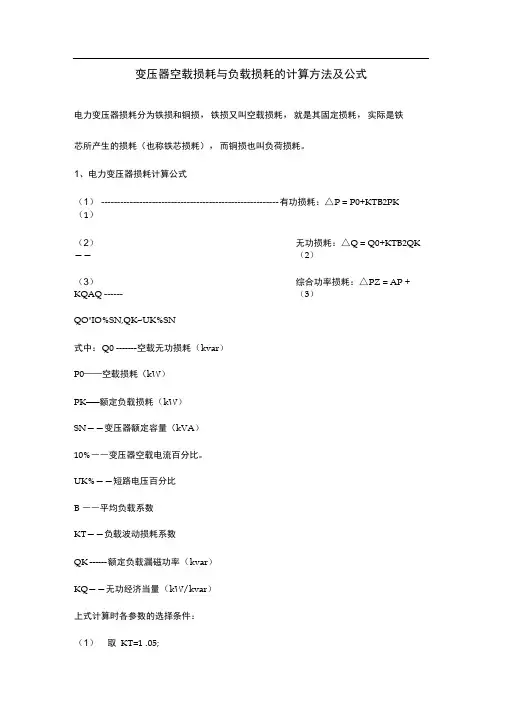

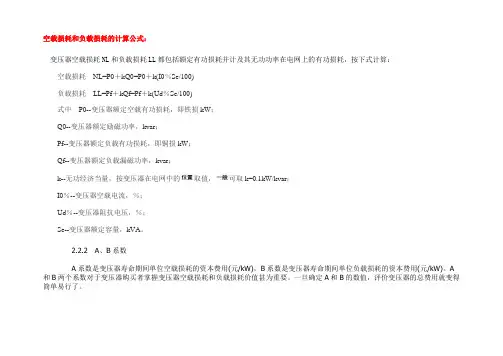

变压器空载损耗与负载损耗的计算方法及公式
电力变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实际是铁芯所产生的损耗（也称铁芯损耗）,而铜损也叫负荷损耗。
1、电力变压器损耗计算公式
(1)有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）
(2)无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）
(3)综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ------（３）
Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ
式中：Ｑ０——空载无功损耗（ｋｖａｒ）
Ｐ０——空载损耗（ｋＷ）
ＰＫ——额定负载损耗（ｋＷ）
ＳＮ——变压器额定容量（ｋＶＡ）
Ｉ０％——变压器空载电流百分比。
ＵＫ％——短路电压百分比
β——平均负载系数
ＫＴ——负载波动损耗系数
ＱＫ——额定负载漏磁功率（ｋｖａｒ）
ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）
上式计算时各参数的选择条件：
(1)取ＫＴ＝１.０５；
(2)对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；
(3)变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；
(4)变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；
(5)变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品出厂资料所示。
2、电力变压器损耗的特征
Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；
磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。
负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。
变压器的全损https://www.doczj.com/doc/1918878654.html,/耗ΔＰ=Ｐ０+ＰC
变压器的损耗比=ＰC /Ｐ０
变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。
变损电量的计算：变压器的损失电量有铁损和铜损两部分组成。铁损与运行时间有关，铜损与负荷大小有关。因此，应分别计算损失电量。
1、铁损电量的计算：不同型号和容量的铁损电量，计算公式是：
铁损电量（千瓦时）=空载损耗（千瓦）×供电时间（小时）
配变的空载损耗（铁损），由附表查得，供电时间为变压器的实际运行时间，按以下原则确定：
(1)对连续供电的用户，全月按720小时计算。
(2)由于电网原因间断供电或限电拉路，按变电站向用户实际供电小时数计算，不得以难计算为由，仍按全月运行计算，变压器停电后，自坠熔丝管交供电站的时间，在计算铁损时应予扣除。
(3)变压器低压侧装有积时钟的用户，按积时钟累计的供电时间计算。
2、铜损电量的计算：当负载率为40%及以下时，按全月用电量（以电能表读数）的2%计收，计算公式：铜损电量（千瓦时）=月用电量（千瓦时）×2%
因为铜损与负荷电流（电量）大小有关，当配变的月平均负载率超过40%时，铜损电量应按月用电量的3%计收。负载率为40%时的月用电量，由附表查的。负载率的计算公式为：负载率=抄见电量/S．Ｔ．Cos￠
式中：S——配变的额定容量（千伏安）；T——全月日历时间、取720小时；COS￠——功率因数，取0.80。
电力变压器的变损可分为铜损和铁损。铜损一般在０.５％。铁损一般在5~7％。干式变压器的变损比油侵式要小。合计变损：０.５+６=６.５
计算方https://www.doczj.com/doc/1918878654.html,/法：1000KVA ×６.５％=６５KVA
65KVA×24小时×365天＝568400 ＫＷＴ（度）
变压器上的标牌都有具体的数据。
变压器空载损耗
空载损耗指变压器二次侧开路，一次侧加额率与额定电压的正弦波电压时变压器所吸取的功率。一般只注意额定频率与额定电压，有时对分接电压与电压波形、
测量系统的精度、测试仪表与测试设备却不予注意。对损耗的计算值、标准值、实测值、保证值又混淆了。
如将电压加在一次侧，且有分接时，如变压器是恒磁通调压，所加电压应是相应接电源的分接位置的分接电压。如是变磁通调压，因每个分接位置时空载损耗都不相同，必须根据技术条件要求，选取正确的分接位置，施加规定的额定电压，因为在变磁通调压时，一次侧始终加一个电压于各个分接位置。
一般要求施加电压的波形必须为近似正弦波形。所以，一是用谐波分析仪测电压波形中所含谐波分量，二是用简便办法，用平均值电压表，但刻度为有效值的电压表测电压，并与有效值电压表读数对比，二者差别大于3% 时，说明电压波形不是正弦波，测出的空载损耗，根据新标准要求应是无效了。

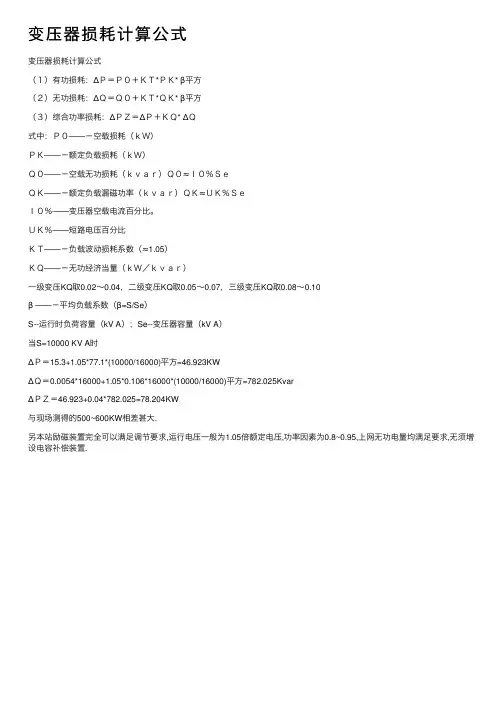

变压器损耗计算公式 简介: 负载曲线的平均负载系数越高,为达到损耗电能越小,要选用损耗比越小的变压器;负载曲线的平均负载系数越低,为达到损耗电能越小,要选用损耗比越大的变压器. 将负载曲线的平均负载系数乘以一个大于1的倍数,通常可取1-1.3,作为获得最佳效率的负载系数,然后按βb＝(1/R)1/2计算变压器应具备的损耗比. 关键字:变压器 1、变压器损耗计算公式 (1)有功损耗:ΔP＝P0+KTβ2PK -------(1) (2)无功损耗:ΔQ＝Q0+KTβ2QK -------(2) (3)综合功率损耗:ΔPZ＝ΔP+KQΔQ ----(3) Q0≈I0%SN,QK≈UK%SN 式中:Q0——空载无功损耗(kvar) P0——空载损耗(kW) PK——额定负载损耗(kW) SN——变压器额定容量(kVA) I0%——变压器空载电流百分比. UK%——短路电压百分比 β——平均负载系数 KT——负载波动损耗系数 QK——额定负载漏磁功率(kvar) KQ——无功经济当量(kW/kvar) 上式计算时各参数的选择条件: (1)取KT＝1.05; (2)对城市电网和工业企业电网的6kV~10kV降压变压器取系统最小负荷时,其无功当量KQ＝0．1kW/kvar; (3)变压器平均负载系数,对于农用变压器可取β＝20%;对于工业企业,实行三班制,可取β＝75%; (4)变压器运行小时数T＝8760h,最大负载损耗小时数:t＝5500h; (5)变压器空载损耗P0、额定负载损耗PK、I0%、UK%,见产品资料所示. 2、变压器损耗的特征 P0——空载损耗,主要是铁损,包括磁滞损耗和涡流损耗; 磁滞损耗与频率成正比;与最大磁通密度的磁滞系数的次方成正比. 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比. PC——负载损耗,主要是负载电流通过绕组时在电阻上的损耗,一般称铜损.其大小随负载电流而变化,与负载电流的平方成正比;(并用标准线圈温度换算值来表示). 负载损耗还受变压器温度的影响,同时负载电流引起的漏磁通会在绕组内产生涡流损耗,并在绕组外的金属部分产生杂散损耗. 变压器的全损耗ΔP=P0+PC 变压器的损耗比=PC /P0 变压器的效率=PZ/(PZ+ΔP),以百分比表示;其中PZ为变压器二次侧输出功率. 3、变压器节能技术推广 1) 推广使用低损耗变压器; (1)铁芯损耗的控制
变压器空载损耗与负载损耗的计算方法及公式 电力变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实际是铁芯所产生的损耗（也称铁芯损耗）,而铜损也叫负荷损耗。 1、电力变压器损耗计算公式 (1)有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１） (2)无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２） (3)综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ------（３） Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ 式中：Ｑ０——空载无功损耗（ｋｖａｒ） Ｐ０——空载损耗（ｋＷ） ＰＫ——额定负载损耗（ｋＷ） ＳＮ——变压器额定容量（ｋＶＡ） Ｉ０％——变压器空载电流百分比。 ＵＫ％——短路电压百分比 β ——平均负载系数 ＫＴ——负载波动损耗系数 ＱＫ——额定负载漏磁功率（ｋｖａｒ） ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ） 上式计算时各参数的选择条件： (1)取ＫＴ＝１.０５； (2)对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；
(3)变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％； (4)变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ； (5)变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品出厂资料所示。 2、电力变压器损耗的特征 Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗； 磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。 ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。 负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。 变压器的全损https://www.doczj.com/doc/1918878654.html,/耗ΔＰ=Ｐ０+ＰC 变压器的损耗比=ＰC /Ｐ０ 变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。 变损电量的计算：变压器的损失电量有铁损和铜损两部分组成。铁损与运行时间有关，铜损与负荷大小有关。因此，应分别计算损失电量。 1、铁损电量的计算：不同型号和容量的铁损电量，计算公式是： 铁损电量（千瓦时）=空载损耗（千瓦）×供电时间（小时）

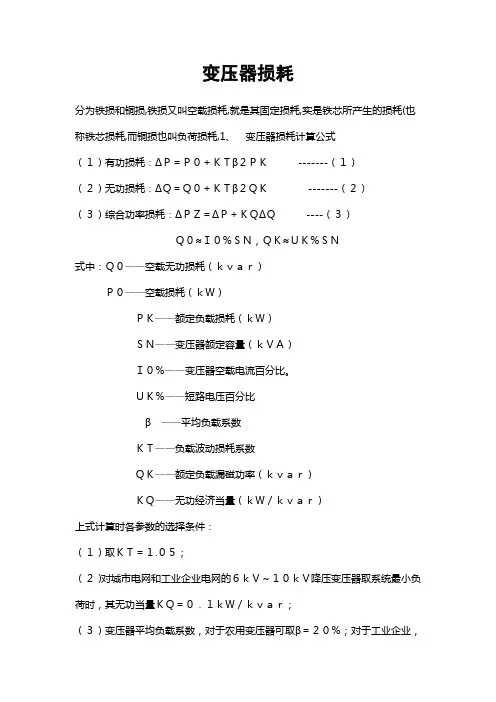

变压器损耗 分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗, 1、变压器损耗计算公式 （１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ -------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ -------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ 式中：Ｑ０——空载无功损耗（ｋｖａｒ） Ｐ０——空载损耗（ｋＷ） ＰＫ——额定负载损耗（ｋＷ） ＳＮ——变压器额定容量（ｋＶＡ） Ｉ０％——变压器空载电流百分比。 ＵＫ％——短路电压百分比 β——平均负载系数 ＫＴ——负载波动损耗系数 ＱＫ——额定负载漏磁功率（ｋｖａｒ） ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ） 上式计算时各参数的选择条件： （１）取ＫＴ＝１.０５； （２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取
系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％； （４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ； （５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。 2、变压器损耗的特征 Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗； 磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。 负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。 变压器的全损耗ΔＰ=Ｐ０+ＰC 变压器的损耗比=ＰC /Ｐ０ 变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。一、变损电量的计算：变压器的损失电量有铁损和铜损两部分组成。铁损与运行时间有关，铜损与负荷大小有关。因此，应分别计算损失电量。
变损和线损的计算 一、变损： 变压器损耗计算公式 （１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ 式中：Ｑ０——空载无功损耗（ｋｖａｒ） Ｐ０——空载损耗（ｋＷ） ＰＫ——额定负载损耗（ｋＷ） ＳＮ——变压器额定容量（ｋＶＡ） Ｉ０％——变压器空载电流百分比。 ＵＫ％——短路电压百分比 β——平均负载系数 ＫＴ——负载波动损耗系数 ＱＫ——额定负载漏磁功率（ｋｖａｒ） ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ） 上式计算时各参数的选择条件： （１）取ＫＴ＝１.０５；
（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ； （３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％； （４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ； （５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。 变压器损耗的特征 Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗； 磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。 ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。 负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。 变压器的全损耗ΔＰ=Ｐ０ＰC 变压器的损耗比=ＰC/Ｐ０ 变压器的效率=ＰＺ/（ＰＺΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。
变压器损耗估算315kVA 项目新上S13-315/10/0.4变压器1台。由变压器型号查得下列参数： 表*-*-* 变压器参数表 有功功率损耗： △P= P0+β2P K＝0.48+0.772×3.65＝2.64kW 变压器空载时的无功功率损耗： Q0= I0S N×10-2 =0.3×315×10-2=0.95kVar 变压器额定负载时的无功功率： Q k = U K S N×10-2=4.0×315×10-2=12.6 kVar 变压器总的无功功率： △Q= Q0+β2 Q k =0.95+0.772×12.6=8.42 kVar 变压器综合有功功率损耗： △PZ=△P+K Q△Q =2.64+0.1×8.42=3.48kW 注：K Q为无功经济当量，取0.1；β为负载系数，取0.77。 变压器年工作日为365天，每天24小时，则变压器全年投入运行小时数T=8760h。1台S13-315/10变压器的年电能损耗为：3.48×8760×1＝3.05万kWh 变压器损耗估算100kVA 项目新上S13-100/10/0.4变压器1台。由变压器型号查得下列参数：
有功功率损耗： △P= P0+β2P K＝0.2+0.772×1.5＝1.09kW 变压器空载时的无功功率损耗： Q0= I0S N×10-2 =0.3×100×10-2=0.3kVar 变压器额定负载时的无功功率： Q k = U K S N×10-2=4.0×100×10-2=4.00 kVar 变压器总的无功功率： △Q= Q0+β2 Q k =0.3+0.772×4.00=2.67 kVar 变压器综合有功功率损耗： △PZ=△P+K Q△Q =1.09+0.1×2.67=1.36kW 注：K Q为无功经济当量，取0.1；β为负载系数，取0.77。 变压器年工作日为365天，每天24小时，则变压器全年投入运行小时数T=8760h。1台S13-100/10变压器的年电能损耗为：1.36×8760×1＝1.19万kWh
变压器空载损耗计算 简介： 负载曲线的平均负载系数越高，为达到损耗电能越小，要选用损耗比越小的变压器；负载曲线的平均负载系数越低，为达到损耗电能越小，要选用损耗比越大的变压器。将负载曲线的平均负载系数乘以一个大于1的倍数，通常可取1-1.3，作为获得最佳效率的负载系数，然后按βb＝（1/R）计算变压器应具备的损耗比。 关键字： 变压器 1、变压器损耗计算公式 （１）有功损耗： ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１） （２）无功损耗： ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２） （３）综合功率损耗： ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３） Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ 式中： Ｑ０——空载无功损耗（ｋｖａｒ） Ｐ０——空载损耗（ｋＷ） ＰＫ——额定负载损耗（ｋＷ） ＳＮ——变压器额定容量（ｋＶＡ）
Ｉ０％——变压器空载电流百分比。 ＵＫ％——短路电压百分比 β——平均负载系数 ＫＴ——负载波动损耗系数 ＱＫ——额定负载漏磁功率（ｋｖａｒ） ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ） 上式计算时各参数的选择条件： （１）取ＫＴ＝１.０５； （２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ； （３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％； （４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数： ｔ＝５５００ｈ； （５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。 2、变压器损耗的特征 Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗； 磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。 ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

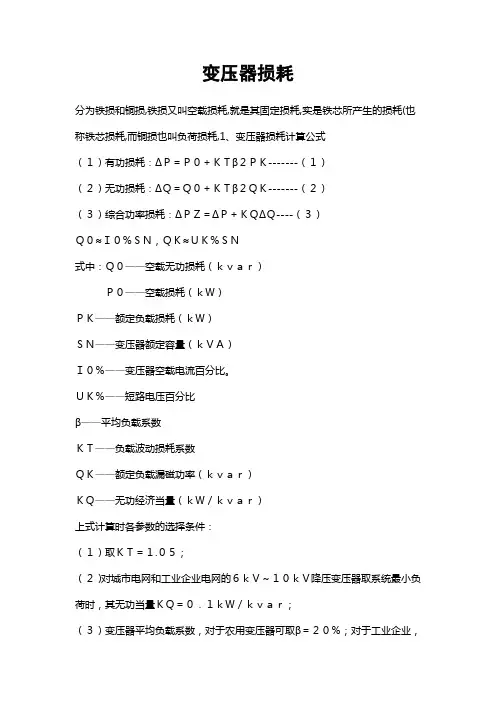

变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ -------（１） （２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ -------（２） （３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ ----（３） Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ 式中：Ｑ０——空载无功损耗（ｋｖａｒ） Ｐ０——空载损耗（ｋＷ） ＰＫ——额定负载损耗（ｋＷ） ＳＮ——变压器额定容量（ｋＶＡ） Ｉ０％——变压器空载电流百分比。 ＵＫ％——短路电压百分比 β——平均负载系数 ＫＴ——负载波动损耗系数 ＱＫ——额定负载漏磁功率（ｋｖａｒ） ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ） 上式计算时各参数的选择条件： （１）取ＫＴ＝１.０５； （２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ； （３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％； （４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ； （５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。 2、变压器损耗的特征 Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗； 磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。 ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。 负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。 变压器的全损耗ΔＰ=Ｐ０+ＰC 变压器的损耗比=ＰC /Ｐ０ 变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。一、变损电量的计算：变压器的损失电量有铁损和铜损两部分组成。铁损与运行时间有关，铜损与负荷大小有关。因此，应分别计算损失电量。1、铁损电量的计算：不同型号和容量的铁损电量，计算公式是： 铁损电量（千瓦时）=空载损耗（千瓦）×供电时间（小时） 配变的空载损耗（铁损），由附表查得，供电时间为变压器的实际运行时间，按以下原则确定：
变压器的损耗计算分析 在电力系统中变压器是利用效率最高的电气设备之一，一般中、小变压器都可达96~98％。在电力系统中，累积变压器的总损耗可占20~25％。 （一）变压器的空载损耗 此损耗包括铁芯中磁滞和涡流损耗及空载电流在初级线圈电阻上的损耗，前者称为铁损后者称为铜损。由于空载电流很小，后者可以略去不计，因此，空载损耗基本上就是铁损。 影响铁损的因素很多，以数学式表示，则 式中P n、P w——表示磁滞损耗和涡流损耗 k n、k w——常数 f——变压器外施电压的频率赫 B m——铁芯中最大磁通密度韦／米2 n——什捷因麦兹常数，对常用的硅钢片，当B m=（1．0～1．6）韦／米2时，n≈2，对目前使用的方向性硅钢片，取2．5～3．5。 根据变压器的理论分析，科假定初级感应电势为E1（伏），则： E1=K f B m（2） K为比例常数，由初级匝数及铁芯截面积而定，则铁损为： 由于初级漏阻抗压降很小，若忽略不计， E1=U1 （4） 可见，变压器的铁损与外施电压有很大关系如果电压V为一定值，则铁损不变，（因为f不变），又因为正常运行时U1=U1N，故空载损耗又称不变损耗．如果电压波动，则空载损耗即变化。 （二）负载损耗 此损耗是指变压器初、次级线圈中电流在电阻上产生的铜损耗及励磁电流在励磁电阻上产生的铁损耗。当电流为额定电流时，后者很小，可以不计，故主要是电流在初、次级线圈电阻上的铜损。 对三相变压器在任意负载时，铜耗表达式：
式中I1——初级线圈的负载电流 I2’——次级线圈折算到初级的电流 R1——初级线圈的电阻 R2’——次级线圈折算得初级的电阻 由上式可见，变压器的铜损和负载电流的平方成正比。考虑到负载运行时，负载电流的变化，故此损耗又称可变损耗。 若令β表示负载系数,即 则铜损 式中～线圈电流为额定值时的铜损。 （三）附加损耗 此损耗包括附加铁损及附加铜损，由于这两种损耗数量很小，又难以测定，可以不计。总之，变压器的损耗主要是不变损耗和可变损耗。 变压器的效率，其计算公式 如果负载的性质一定，令φ2表示功率因数角，则在额定电压下，三相变压器输出功率 S N——变压器的额定容量。输入功率，可根据功率平衡得到 （8）式表明变压器的效率和其额定容量初、负载的性质与大小以及变压器本身的损耗有关。
110KV电压供电系统与35KV电压供电系统损耗比较 一、110KV电压供电系统损耗计算 （一）110KV电压供电线路损耗 相关参数：线路长3公里，LGJ120导线，电阻0.2422欧姆/公里,功率因数cosф取0.90,平均电压115KV 1、△P=3I2R=（ P ）2*R u cosф =（ 5810 ）2*0.2422*3 115*0.9 =2.29KW 2、平均负荷利用小时数t t= 3226*104 =5552.5 5810 3、年运行线路损耗电能 △W =△P*t=2.29*5552.5 =12715.125=1.27万KWh (二)110KV供电变电器损耗 -8000/110变压器,变压器空载损耗△Po=14KW,变压器负载损耗△查表S 7 Psc=50KW 变压器运行损耗功率: △P △P=△Po+△Psc( St )2 =14+50*( 5810 )2 Sn 8000*0.9 =46.56KW 变压器年运行损耗电能 △W=△P*t =46.56*5552.5=258524.4KWh =25.85万KWh (三)线路损耗和变压器损耗总和 25.85+1.27=27.12万KWh （四）110KV供电年损耗电费： 271200*0.523=141837.6元 二、35KV系统损耗计算 （一）35KV电压供电线路损耗 相关参数：线路长5公里，LGJ150导线，电阻0.198欧姆/公里,功率因数cosф取0.90,平均电压37KV。 1、P=3I2R=（ P ）2*R u cosф =（ 5810 ）2*0.2422*3 37*0.9
=30.14KW 2、平均负荷利用小时数t t= 3226*104 =5552.5 5810 3、年运行线路损耗电能 △W =△P*t=30.14*5552.5 =167352.35=16.7万KWh (二)35KV供电变压器损耗 查表S -8000/110变压器,变压器空载损耗△Po=11.5KW,变压器负载损耗 7 △Psc=45KW 变压器运行损耗功率: △P △P=△Po+△Psc( St )2 =11.5+45*( 5810 )2 Sn 8000*0.9 =40.8KW 变压器年运行损耗电能 △W=△P*t =40.8*5552.5=226542KWh =22.7万KWh (三)线路损耗和变压器损耗总和 22.7+16.7=39.4万KWh （四）35KV供电年损耗电费： 394000*0.537=211578元 三、35KV供电比110KV供电年损耗增加量： 211578-141837.6=69740.4元 四、35KV供电比110KV供电年电费增加量： 32260000*（0.537-0.523）+69740.4=521380.4元 注：缺SZ10-8000/110变压器相关技术参数。 现依S7-8000/35和S7-8000/110变压器技术参数计算。 按2004年电费单价标准。 35KV：0.537元/KWh 110KV：0.523元/KWh
变压器空载损耗计算 简介：负载曲线的平均负载系数越高，为达到损耗电能越小，要选用损耗比越小的变压器；负载曲线的平均负载系数越低，为达到损耗电能越小，要选用损耗比越大的变压器。将负载曲线的平均负载系数乘以一个大于1的倍数，通常可取 1-1.3，作为获得最佳效率的负载系数，然后按βb＝（1/R）1/2计算变压器应具备的损耗比。 关键字：变压器 1、变压器损耗计算公式 （１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１） （２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２） （３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３） Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ 式中：Ｑ０——空载无功损耗（ｋｖａｒ） Ｐ０——空载损耗（ｋＷ） ＰＫ——额定负载损耗（ｋＷ） ＳＮ——变压器额定容量（ｋＶＡ） Ｉ０％——变压器空载电流百分比。 ＵＫ％——短路电压百分比 β——平均负载系数 ＫＴ——负载波动损耗系数 ＱＫ——额定负载漏磁功率（ｋｖａｒ） ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ） 上式计算时各参数的选择条件： （１）取ＫＴ＝１.０５； （２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ； （３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％； （４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ； （５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。 2、变压器损耗的特征 Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗； 磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。 ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。 负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。 变压器的全损耗ΔＰ=Ｐ０ＰC 变压器的损耗比=ＰC/Ｐ０
变压器铜损铁损公式及线损计算 变压器损耗参数测试仪对变压器铜损铁损计算公式 变压器得损耗分为铁损与铜损,铁损又叫空载损耗,就就是其固定损耗，实际就是铁芯所产生得损耗（也称铁芯损耗）,而铜损也叫负荷损耗。 变压器空载损耗 空载损耗指变压器二次侧开路,一次侧加额率与额定电压得正弦波电压时变压器所吸取得功率.一般只注意额定频率与额定电压,有时对分接电压与电压波形、测量系统得精度、测试仪表与测试设备却不予注意。对损耗得计算值、标准值、实测值、保证值又混淆了. 如将电压加在一次侧，且有分接时，如变压器就是恒磁通调压,所加电压应就是相应接电源得分接位置得分接电压。如就是变磁通调压，因每个分接位置时空载损耗都不相同，必须根据技术条件要求,选取正确得分接位置，施加规定得额定电压,因为在变磁通调压时，一次侧始终加一个电压于各个分接位置。 一般要求施加电压得波形必须为近似正弦波形。所以，一就是用谐波分析仪测电压波形中所含谐波分量，二就是用简便办法,用平均值电压表，但刻度为有效值得电压表测电压,并与有效值电压表读数对比,二者差别大于3% 时,说明电压波形不就是正弦波，测出得空载损耗,根据新标准要求应就是无效了。 1、电力变压器损耗计算公式 （1)有功损耗：ΔＰ=Ｐ０+ＫTβ2ＰK －－－—－——（1) （２）无功损耗:ΔＱ=Q0+KTβ2QK －——－---(2） （3）综合功率损耗：ΔPZ=ΔＰ+ＫQΔQ —-—-－—(3) Q0≈I0％SＮ,QK≈UK％ＳN 式中:Q０——空载无功损耗（ｋvar) Ｐ０—-空载损耗（kW)
PK--额定负载损耗（kW） ＳN——变压器额定容量（ｋVA) I0%——变压器空载电流百分比。 UK％——短路电压百分比 β——平均负载系数 ＫT-—负载波动损耗系数 QK--额定负载漏磁功率（kvａｒ) KＱ—-无功经济当量(ｋW／kvａr) 上式计算时各参数得选择条件: （1)取ＫＴ=1、0５； （２)对城市电网与工业企业电网得6ｋV～2０kV降压变压器取系统最小负荷时,其无功当量KQ=0、1kＷ／ｋvａr； （3）变压器平均负载系数，对于农用变压器可取β=20％；对于工业企业，实行三班制，可取β＝75％； （4）变压器运行小时数T=8760h,最大负载损耗小时数:t=5５0０h； （5）变压器空载损耗P0、额定负载损耗PK、I0％、UK％,见产品出厂资料所示。 2、电力变压器损耗得特征 P0——空载损耗，主要就是铁损，包括磁滞损耗与涡流损耗; 磁滞损耗与频率成正比；与最大磁通密度得磁滞系数得次方成正比。 涡流损耗与频率、最大磁通密度、矽钢片得厚度三者得积成正比。 PC--负载损耗，主要就是负载电流通过绕组时在电阻上得损耗，一般称铜损。其大小随负载电流而变化，与负载电流得平方成正比;（并用标准线圈温度换算值来表示）.
500KVA干式電力變壓器空載損耗有多少 [ 标签：变压器, 500kva ] 扶桑弱水2010-08-14 14:37 铁损，也就是涡流损耗和磁滞损耗一个月有多少？有无固定公式进行计算？ 满意答案好评率：100% 500KVA干式電力變壓器空載損耗有1160W，一个月为24X30X1.16=835.2度电。 500KVA干式電力變壓器负载損耗有5220W，一个月为24X30X5.22=3758.4度电。 继续追问：来自手机问问24代表什么？30代表天數？1.16，5.22代表糸數？是否固定的？那630KVA或其它容量變壓囂怎么計算？ 补充回答：你不是要一个月的损耗吗？一天24小时，一个月30天。损耗的功率X时间=损耗的量。1160w和5220w是变压器厂家给出的500KVA干式变压器的损耗值。没有计算公式，厂家不同，值也不同。但是相差不大。 继续追问：来自手机问问方便的话提供下各种容量干式变厂家提供的损耗值？ 补充回答：干式变压器重量及参数 发布时间：2008-11-4 9:04:11 中国废旧物资网 容量空载损耗（W）负载损耗（W）（120℃）阻抗电压（%）空载电流（%）总重（KG）噪音（dB） 30 200 750 4.0 2.2 320 40 50 300 1050 4.0 2.0 500 40 80 380 1460 4.0 1.8 580 40 100 430 1670 4.0 1.8 660 42 125 520 1950 4.0 1.6 800 42 160 600 2250 4.0 1.4 980 42 200 700 2680 4.0 1.4 1100 44 250 800 2920 4.0 1.4 1280 44 315 940 3670 4.0 1.2 1510 46 400 960 4220 4.0 1.2 1850 46 500 1150 5170 4.0 1.2 2080 46
变压器的损耗包含两部分，空载损耗与负载损耗。 1．变压器的空载损耗 变压器的空载损耗又称铁耗，它属于励磁损耗与负载无关。 1.1空载损耗的组成 通常变压器的空载损耗包括铁芯材料的磁滞损耗、涡流损耗以及附加损耗几部分。 1.1.1磁滞损耗 磁滞损耗是铁磁材料在反复磁化过程中由于磁滞现象所产生的损耗。磁滞损耗的大小与磁滞回线的面积成正比。微观地来看，磁滞损耗与硅钢片内部的结晶方位、结晶纯度、内部晶粒的畸变等因素都有关系。由于磁滞回线的面积又与最大磁密B m 的平方成正比，因此磁滞损耗约和最大磁密B m 的平方成正比。此外，磁滞损耗是由交变磁化所产生，所以它的大小还和交变频率f 有关。具体来说磁滞损耗P c 的大小可用下式计算 21c m P C B f V =?? （1-1） 式中，C 1——由硅钢片材料特性所决定的系数（与铁芯磁导率、密度等有关）； B m ——交变磁通的最大磁密； f ——频率； V ——铁磁材料总体积。 注：在日本东京制铁株式出版社的《新日本制铁电磁钢板》中提到有的硅钢片厂家认为，磁滞损耗的大小与B m 的1.6次方成正比。 1.1.2涡流损耗 由于铁芯本身为金属导体，所以由于电磁感应现象所感生的电动势将在铁芯内产生环流，即为涡流。由于铁芯中有涡流流过，而铁芯本身又存在电阻，故引起了涡流损耗。具体来说，经典的涡流损耗P w 的大小可用下式计算 2222m w B f t P C ρ??= （1-2） 式中，C 2——决定于硅钢片材料性质的系数； t ——硅钢片的厚度； ρ——硅钢片的电阻率。 1.1.3异常涡流损耗 在上文的标注所提到的文献中，提出了“异常涡流损耗”的概念，也有的把它作为附加铁损的一部分来看待，一般认为它的大小与硅钢片内部磁区的大小（结晶粒的大小）以及硅钢片表面涂层的弹性张力等有关，并可以用下式来进行估算 223s f B v t P C ρ??= （1-3）
电力变压器常用计算公式 1、变压器空载损耗计算： 00%100 rT I Q S ≈ 0Q -变压器在空载时的无功损耗，kvar ； 0%I -变压器空载电流百分数； rT S -变压器额定容量，kVA 。 2、变压器负载损耗计算 %100 K rT u Q S ≈ K Q -变压器在额定负载时的无功功率，kvar ； %u -变压器额定短路阻抗电压百分数； rT S -变压器额定容量，kVA 。 3、变压器功率损失 20K P P P β?=+ P ?-变压器功率损失，kW ； 0P -变压器的空载损耗，kW ； β-变压器负载率； K P -变压器短路损耗，kW ； 4、变压器无功功率损失 20K Q Q Q β?=+ Q ?-变压器无功功率损失，kVar ； 0Q -变压器在空载时的无功损耗，kvar ； β-变压器负载率； K Q -变压器在额定负载时的无功功率，kvar ；
5、变压器的损失率 2021 20%100%cos K N K P P P P P S P P ββφβ+??==?++ %P ?-变压器的损失率； P ?-变压器功率损失，kW ； 1P -变压器电源侧输入功率，kW ； 0P -变压器的空载损耗，kW ； β-变压器负载率； K P -变压器短路损耗，kW ； N S -变压器额定容量，kVA ； 2cos φ-变压器负载功率因数； 6、变压器的无功损失率 2011 %100%100%K Q Q Q Q P P β+??=?=? %Q ?-变压器的无功损失率 Q ?-变压器无功功率损失，kVar ； 1P -变压器电源侧输入功率，kW ； 0Q -变压器在空载时的无功损耗，kvar ； β-变压器负载率； K Q -变压器在额定负载时的无功功率，kvar ； 7、变压器负载率 22 cos N P S βφ= β-变压器负载率； 2P -变压器电源侧输入功率，kW ；
变压器损耗率一般是多少?变压器损耗率计 算公式 变压器损耗是现代物理学领域的概念，是指空载损耗Po、短路损耗Pk及杂散损耗Ps之和。变压器的空载损耗和负载损耗分别指的是铁损和铜损. 变压器的损失电量有铁损和铜损两部分组成。铁损与运行时间有关，铜损与负荷大小有关。因此，应分别计算损失电量。 1、铁损电量的计算：不同型号和容量的铁损电量，计算公式是： 铁损电量（千瓦时）=空载损耗（千瓦）×供电时间（小时） 配变的空载损耗（铁损），由附表查得，供电时间为变压器的实际运行时间，按以下原则确定： （1）对连续供电的用户，全月按720小时计算。 （2）由于电网原因间断供电或限电拉路，按变电站向用户实际供电小时数计算，不得以难计算为由，仍按全月运行计算，变压器停电后，自坠熔丝管交供电站的时间，在计算铁损时应予扣除。 （3）变压器低压侧装有积时钟的用户，按积时钟累计
的供电时间计算。 2、铜损电量的计算：当负载率为40%及以下时，按全月用电量（以电能表读数）的2%计收，计算公式：铜损电量（千瓦时）=月用电量（千瓦时）×2% 因为铜损与负荷电流（电量）大小有关，当配变的月平均负载率超过40%时，铜损电量应按月用电量的3%计收。负载率为40%时的月用电量，由附表查的。负载率的计算公式为：负载率=抄见电量/S．Ｔ．Cos￠ 式中：S——配变的额定容量（千伏安）；T——全月日历时间、取720小时； COS￠——功率因数，取0.80。 电力变压器的变损可分为铜损和铁损。铜损一般在０.５％。铁损一般在5~7％。干式变压器的变损比油侵式要小。合计变损：０.５+6=６.５ 计算方法：1000KV A ×６.５％=６５KV A ６５KV A×２４小时×３６５天＝５６９４００ＫＷＴ（度） 变压器上的标牌都有具体的数据。
1、变压器损耗计算公式 （1）有功损耗：ΔP＝P0＋KTβ2PK-------（1） （2）无功损耗：ΔQ＝Q0＋KTβ2QK-------（2） （3）综合功率损耗：ΔPZ＝ΔP＋KQΔQ----（3） Q0≈I0％SN，QK≈UK％SN 式中：Q0——空载无功损耗（kvar） P0——空载损耗（kW） PK——额定负载损耗（kW） SN——变压器额定容量（kVA） I0％——变压器空载电流百分比。 UK％——短路电压百分比 β——平均负载系数 KT——负载波动损耗系数 QK——额定负载漏磁功率（kvar） KQ——无功经济当量（kW／kvar） 上式计算时各参数的选择条件： （1）取KT＝1.05； （2）对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量 KQ＝0．1kW／kvar； （3）变压器平均负载系数，对于农用变压器可取β＝20％；对于工业企业，实行三班制， 可取β＝75％； （4）变压器运行小时数T＝8760h，最大负载损耗小时数：t＝5500h； （5）变压器空载损耗P0、额定负载损耗PK、I0％、UK％，见产品资料所示。 2、变压器损耗的特征 P0——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗； 磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。 PC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。 负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。 变压器的全损耗ΔP=P0 PC 变压器的损耗比=PC/P0 变压器的效率=PZ/（PZ ΔP），以百分比表示；其中PZ为变压器二次侧输出功率。 3、变压器节能技术推广 1）推广使用低损耗变压器； （1）铁芯损耗的控制 变压器损耗中的空载损耗，即铁损，主要发生在变压器铁芯叠片内，主要是因交变的磁力线通过铁芯产生
变压器： 变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。 变压器负载率： 变压器的平均负载率定义为：一定时间内，变压器平均输出的视在功率与变压器额定容量之比。将负载曲线的平均负载系数乘以一个大于1的倍数，负载曲线的平均负载系数越高。 损耗特征： P0——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗； 磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。 PC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。 负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。 变压器的全损耗ΔP=P0 PC 变压器的损耗比=PC/P0
变压器的效率=PZ/（PZ ΔP），以百分比表示；其中PZ为变压器二次侧输出功率。 损耗计算： （1）有功损耗：ΔP=P0+KTβ2PK-------（1） （2）无功损耗：ΔQ=Q0+KTβ2QK-------（2） （3）综合功率损耗：ΔPZ=ΔP+KQΔQ----（3） Q0≈I0%SN，QK≈UK%SN 式中：Q0——空载无功损耗（kvar） P0——空载损耗（kW） PK——额定负载损耗（kW） SN——变压器额定容量（kVA） I0%——变压器空载电流百分比。 UK%——短路电压百分比 β——平均负载系数 KT——负载波动损耗系数 QK——额定负载漏磁功率（kvar） KQ——无功经济当量（kW/kvar） 上式计算时各参数的选择条件： （1）取KT=1.05 （2）对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量KQ=0.1kW/kvar

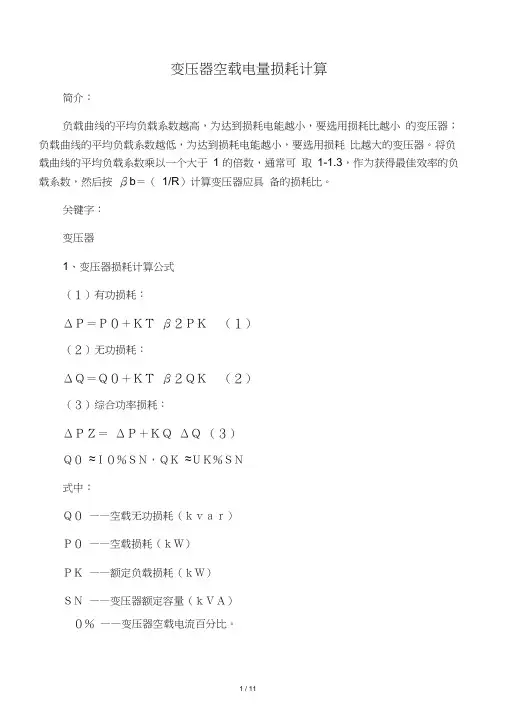

变压器空载电量损耗计算 简介： 负载曲线的平均负载系数越高，为达到损耗电能越小，要选用损耗比越小的变压器；负载曲线的平均负载系数越低，为达到损耗电能越小，要选用损耗比越大的变压器。将负载曲线的平均负载系数乘以一个大于1的倍数，通常可取1-1.3，作为获得最佳效率的负载系数，然后按βb＝（1/R）计算变压器应具备的损耗比。 关键字： 变压器 1、变压器损耗计算公式 （１）有功损耗： ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１） （２）无功损耗： ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２） （３）综合功率损耗： ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３） Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ 式中： Ｑ０——空载无功损耗（ｋｖａｒ） Ｐ０——空载损耗（ｋＷ） ＰＫ——额定负载损耗（ｋＷ） ＳＮ——变压器额定容量（ｋＶＡ）
