模糊控制器的设计知识讲解

模糊控制器的设计

一、 PID 控制器的设计

我们选定的被控对象的开环传递函数为3

27

()(1)(3)G s s s =

++，采用经典

的PID 控制方法设计控制器时，由于被控对象为零型系统，因此我们必须加入积分环节保证其稳态误差为0。

首先，我们搭建simulink 模型，如图1。

图1simulink 仿真模型

由于不知道Kp ，Kd ，Ki ，的值的大致范围，我们采用signal constraints 模块进行自整定，输入要求的指标，找到一组Kp ，Kd ，Ki 的参数值，然后在其基础上根据经验进行调整。当选定Kp=2，Kd=0.95，Ki=0.8时，可以得到比较好的响应曲线。调节时间较短，同时超调量很小。响应曲线如图2所示。

图2 PID 控制响应曲线

将数据输出到工作空间，调节时间ts =2.04s ，超调量%0σ=。可以看出，PID 控制器的调节作用已经相当好。

二、 模糊控制器的设计

1、模糊控制器的结构为：

图3 模糊控制器的结构

2、控制参数模糊化

控制系统的输入为偏差e 和偏差的变化率ec ，输出为控制信号u 。首先对他们进行模糊化处理。

量化因子的计算max min

**

max min

x x k x x -=

- 比例因子的计算**max min

max min

u u k u u -=-

其中，*max x ，*

min x 为输入信号实际变化范围的最大最小值；max x ，min x 为输入信号论域的最大最小值。*max u ，*

min u 为控制输出信号实际变化范围的最大最小

值，max u ，min u 输出信号论域的最大最小值。

相应的语言值为NB ，NM ，NS ，ZO ，PS ，PM ，PB 。分别表示负大、负中、负小、零、正小、正中、正大。

3、确定各模糊变量的隶属函数类型

语言值的隶属度函数就是语言值的语义规则，可分为连续式隶属度函数和离散化的隶属度函数。本系统论域进行了离散化处理，所以选用离散量化的隶属度函数。

隶属度函数一般是根据操作人员的经验给出。设计中遵循的一般原则是：选择的隶属度形状越陡，其分辨率就越高，模糊控制的灵敏度就越高；相反，如果隶属度函数形状越平缓，其分辨率就越低，控制性能就越平稳。所以在误差为零的区域附近，要采用高分辨率的隶属度函数，而在误差较大的区域选择分辨率低的隶属度函数，使系统获得较好的稳定性。

根据经验e，ec和u的隶属函数类型我们都选择了gaussmf类型。如图4所示。

图4-1Mamdany型控制器偏差e的隶属度函数

图4-2Mamdany型控制器偏差变化率ec的隶属度函数

图4-3Mamdany型控制器输出u的隶属度函数

4、建立模糊控制规则

模糊控制规则对模糊控制器是否能取得好的控制效果起着非常关键的作用。常用的建立模糊规则的方法有经验归纳法和合成推理法两种。所谓的经验归纳法，就是根据专家经验、操作人员的长期实践和推测经过整理、归纳和提炼后构成模糊控制规则系统的方法。合成推理法就是根据已有的输入输出数据进行模糊推理合成，建立模糊规则。

首先我们尝试了根据PID控制所得到的数据进行模糊推理，建立模糊规则，但是经过反复调试所取得的控制效果并不理想。于是我们转而采用专家经验归纳的规则进行控制，在其基础上进行调整。

模糊条件语言为if e and ec then u

表2 模糊控制规则表

5、模糊控制查询表的建立

根据语言变量E和EC论域的量化等级，按照上面合成推理的方法，分别计算不同模糊变量值输入组合情况下的各个输出值，就可以获得一个模糊控制查询表。这将是一个 7×7(49 点)的控制表。

在状态观测器中，同时输入e和ec的值，点击回车键，就会自动显示u的值。如图5。

图5模糊推理规则观测器计算输出值

按照此方法，依次计算出u的值。

6、模糊控制器的构建及调试

利用MATLAB中的模糊工具箱构建模糊控制器，并且添加到控制系统中。为了消除稳态误差，仍然加入积分环节，根据PID调试结果，选择积分系数ki=0.8。将选择开关拨到模糊控制器，响应曲线如图6。

图6 调整前模糊控制响应曲线

我们发现在没有调整的情况下模糊控制器的控制效果非常差。于是我们调整对隶属函数曲线的宽度、隶属函数的类型来改善控制效果。在调整的过程中我们发现，越靠近中间的曲线的宽度和类型对响应输出的影响越大，而最左和最右边曲线的宽度和类型对输出的影响最小。通过适当增加e中间曲线的宽度，减小ec 中间曲线的宽度，超调量减小，调节时间加快，调整后的隶属函数曲线如图7所示。

图7-1 调整后的Mamdany型控制器偏差e的隶属函数

图7-2 调整后的Mamdany型控制器偏差变化率ec的隶属函数

图7-3 调整后的Mamdany型控制器输出u的隶属函数

经过调整后，输出响应得到了较大改善，超调量减小，调节时间加快，调整

σ=，调节时后的响应曲线如图8所示。调整后，阶跃响应的超调量为% 2.06%

间为 1.94

=。

ts s

图8 调整后的模糊控制器响应曲线

调整后的控制规则表面如图9所示。

图9 模糊控制器控制表面图

调整后的控制量变化如图10所示

图10 控制量变化图

三、结果对比

在传统PID控制器以及模糊控制器控制下的响应曲线对比图如图11所示。

图11 系统阶跃响应对比图

主要性能指标对比如表4。

四、结果分析

1、在传统PID控制中，先利用自整定方法找到控制参数的大致范围，进

行微调之后响应曲线基本符合要求。超调量为0，调节时间也接近要求。

2、与传统PID控制器相比，模糊控制器在本例中并没有体现出较大的优

势，调节时间虽然稍微缩短，但有了一定的超调，响应曲线没有PID控

制平滑。这跟传递函数的选取也有一定的关系，当改变被控对象后，我

们发现模糊控制器的控制效果确实优于PID控制。本例中PID控制效果

很好，这也导致模糊控制改善调节效果的余地比较小。

3、隶属函数的线型对控制效果的影响。一般工程应用中，选取三角型和

高斯型分布比较多。三角型可以加快调节时间，高斯型使响应输出更稳

定，我们根据快速性和稳定性的要求进行选取，在本例中我们发现高斯

型曲线调节效果更好。

4、隶属函数的宽度对控制效果的影响。我们发现最中间的隶属函数的宽

度对控制效果的影响最大，越靠近边上的影响越小。e中间的隶属函数

宽度越大，超调量越大；越小，震荡越明显，甚至会出现不稳定，稳态

特性变差。ec 中间隶属函数的宽度越大，超调量越大，但调节时间越小。u 中间隶属函数宽度越大，超调量越大；越小，震荡越明显，动态特性变差。

5、 模糊控制器的控制规则对控制效果的影响。开始我们尝试根据PID 控

制器的结果采用合成推理的方法设计控制器，但是经过反复调整之后控制效果并不理想。于是我们采用专家经验法设计控制器，效果有所改善，说明了简单地根据PID 控制结果设计模糊控制规则并不合理，模糊推理机制比较复杂的，要受到多方面因素的影响。 6、 量化因子和比例因子对控制效果的影响。当误差e 和误差变化率ec 较

大时，应选取较小的e k 和ec k 以降低对输入量e 和ec 的分辨率；同时取较大的u k 增大控制量的变化，加快系统的过渡过程。当误差e 和误差变化率ec 较小时，应选取较小的e k 和ec k 以提高对输入量e 和ec 的分辨率；同时取较小的u k 增大控制量的变化，抑制系统响应超调量的增加，是系统尽快达到稳态。

7、 对于本例中简单的被控对象，模糊控制并没有体现出较大的优势。但

是对于一些复杂的系统，往往难以建立它的数学模型，而传统的控制理论都是建立在精确的数学模型的基础上的，这种情况下运用模糊控制的方法往往能取得比较好的控制效果。

模糊控制详细讲解实例

一、速度控制算法： 首先定义速度偏差-50 km/h ≤e （k ）≤50km/h ，-20≤ec （i ）= e （k ）- e （k-1）≤20，阀值e swith =10km/h 设计思想：油门控制采用增量式PID 控制算法,刹车控制采用模糊控制算法，最后通过选择规则进行选择控制量输入。 选择规则： e （k ）<0 ① e （k ）>- e swith and throttlr_1≠0 选择油门控制 ② 否则：先将油门控制量置0，再选择刹车控制 0

模糊控制器的设计

模糊控制器的设计 一、 PID 控制器的设计 我们选定的被控对象的开环传递函数为3 27 ()(1)(3)G s s s = ++，采用经典的PID 控 制方法设计控制器时，由于被控对象为零型系统，因此我们必须加入积分环节保证其稳态误差为0。 首先，我们搭建simulink 模型，如图1。 图1simulink 仿真模型 由于不知道Kp ，Kd ，Ki ，的值的大致范围，我们采用signal constraints 模块进行自整定，输入要求的指标，找到一组Kp ，Kd ，Ki 的参数值，然后在其基础上根据经验进行调整。当选定Kp=2，Kd=，Ki=时，可以得到比较好的响应曲线。调节时间较短，同时超调量很小。响应曲线如图2所示。 图2 PID 控制响应曲线

将数据输出到工作空间，调节时间ts =，超调量%0σ=。可以看出，PID 控制器的调节作用已经相当好。 模糊控制器的设计 1、模糊控制器的结构为： 图3 模糊控制器的结构 2、控制参数模糊化 控制系统的输入为偏差e 和偏差的变化率ec ，输出为控制信号u 。首先对他们进行模糊化处理。 量化因子的计算max min ** max min x x k x x -= - 比例因子的计算**max min max min u u k u u -=- 其中，*max x ，* min x 为输入信号实际变化范围的最大最小值；max x ，min x 为输入信号论域的最大最小值。*max u ，*min u 为控制输出信号实际变化范围的最大最小值， max u ，min u 输出信号论域的最大最小值。 被控变量 基本论域 论域 量化/比例因子 e [-1,1] {-3,-2,-1,0,1,2,3} 3e k = ec [-1,1] {-3,-2,-1,0,1,2,3} 3ec k = u [-2,2] {-6,-4,-2,0,2,4,6} 1/3u k = 相应的语言值为NB ，NM ，NS ，ZO ，PS ，PM ，PB 。分别表示负大、负中、负小、零、正小、正中、正大。 3、确定各模糊变量的隶属函数类型 语言值的隶属度函数就是语言值的语义规则，可分为连续式隶属度函数和离散化的隶属度函数。本系统论域进行了离散化处理，所以选用离散量化的隶属度函数。

模糊控制器的设计

模糊控制器的设计 PID控制器的设计 的PID控制方法设计控制器时，由于被控对象为零型系统，因此我们必须加 入积分环节保证其稳态误差为0。 首先，我们搭建simulink模型，如图1。 图1 simulink仿真模型 由于不知道Kp，Kd, Ki，的值的大致范围，我们采用signal constraints 模块进行自整定，输入要求的指标，找到一组Kp, Kd, Ki的参数值，然 后在其基础上根据经验进行调整。当选定Kp=2, Kd=0.95, Ki=0.8时，可 以得到比较好的响应曲线。调节时间较短，同时超调量很小。响应曲线如图2所示。 将数据输出到工作空间，调节时间ts=2.04s,超调量% 0。可以看出, PID控制器的调节作用已经相当好。 我们选定的被控对象的开环传递函数为G(s)厂中，采用经典 图2 PID控制响应曲线

模糊控制器的设计 1、模糊控制器的结构为： 图3模糊控制器的结构 2、控制参数模糊化 控制系统的输入为偏差e和偏差的变化率ec，输出为控制信号u。首先对他们进行模糊化处理。 量化因子的计算k X max X min * x max*X min 比例因子的计算k * u max * u min u max u min 其中，X；ax，X；in为输入信号实际变化范围的最大最小值；X max，X min为输入信号论域的最大最小值。U；ax，为控制输出信号实际变化范围的最大最小值， U max，U min输出信号论域的最大最小值。 表1被控参数的模糊化 相应的语言值为NB, NM，NS, ZO, PS PM，PB分别表示负大、负中、负小、零、正小、正中、正大。 3、确定各模糊变量的隶属函数类型 语言值的隶属度函数就是语言值的语义规则，可分为连续式隶属度函数和离散化的隶属度函数。本系统论域进行了离散化处理，所以选用离散量化的隶属度函数。

基于单片机的模糊温度控制器的设计

基于单片机的模糊温度控制器的设计 1 引言 本文研究的被控对象为某生产过程中用到的恒温箱,按工艺要求需保持箱温100℃恒定不变。我们知道温度控制对象大多具有非线性、时变性、大滞后等特性, 采用常规的PID 控制很难做到参数间的优化组合, 以至使控制响应不能得到良好的动态效果。而模糊控制通过把专家的经验或手动操作人员长期积累的经验总结成的若干条规则,采用简便、快捷、灵活的手段来完成那些用经典和现代控制理论难以完成的自动化和智能化的目标, 但它也有一些需要进一步改进和提高的地方。模糊控制器本身消除系统稳态误差的性能比较差, 难以达到较高的控制精度, 尤其是在离散有限论域设计时更为明显, 并且对于那些时变的、非线性的复杂系统采用模糊控制时, 为了获得良好的控制效果, 必须要求模糊控制器具有较完善的控制规则。这些控制规则是人们对受控过程认识的模糊信息的归纳和操作经验的总结。然而, 由于被控过程的非线性、高阶次、时变性以及随机干扰等因素的影响, 造成模糊控制规则或者粗糙或者不够完善, 都会不同程度的影响控制效果。为了弥补其不足, 本文提出用自适应模糊控制技术,达到模糊控制规则在控制过程中自动调整和完善, 从而使系统的性能不断完善, 以达到预期的效果。 2 自调整模糊控制器的结构及仿真 (1) 控制对象 一般温度可近似用一阶惯性纯滞后环节来表示, 其传递函数为: 式中: K———对象的静态增益; Tc———对象的时间常数; τ———对象的纯滞后时间常数。 本文针对某干燥箱的温度控制, 用Cohn-Coon 公式计算各参数得: K=0.181; Tc=60; τ=20。 ( 2) 自调整模糊控制器的结构 自调整模糊控制器的结构如图1 所示。

简易模糊控制器设计及MATLAB仿真

简易模糊控制器的设计及仿真 摘要：模糊控制（Fuzzy Control ）是以模糊集理论、模糊语言和模糊逻辑推理为基础的一种控制方法，它从行为上模仿人的模糊推理和决策过程。本文利用MATLAB/SIMULINK 与FUZZY TOOLBOX 对给定的二阶动态系统，确定模糊控制器的结构，输入和输出语言变量、语言值及隶属函数，模糊控制规则，比较其与常规控制器的控制效果，用MATLAB 实现模糊控制的仿真。 关键词：模糊控制 参数整定 MATLAB 仿真 二阶动态系统模型： ()()1140130120 ++s s 采用simulink 图库，实现常规PID 和模糊自整定PID 。 一．确定模糊控制器结构 模糊自整定PID 为2输入3输出的模糊控制器。在MATLAB 的命令窗口中键入fuzzy 即可打开FIS 编辑器，其界面如下图所示。此时编辑器里面还没有FIS 系统，其文件名为Untitled ，且被默认为Mandani 型系统。默认的有一个输入，一个输出，还有中间的规则处理器。在FIS 编辑器界面上需要做一下几步工作。 首先，模糊自整定PID 为2输入3输出的模糊控制器，因此需要增加一个输入两个输出，进行的操作为：选择Edit 菜单下的Add Variable/Input 菜单项。

如下图。 其次，给输入输出变量命名。单击各个输入和输出框，在Current Variable 选项区域的Name文本框中修改变量名。如下图 最后，保存系统。单击File菜单，选择Export下的To Disk项。这里将创建的系统命名为PID_auot.fi。 二．定义输入、输出模糊集及隶属函数

LabVIEW的模糊控制系统设计(DOC 8页)

LabVIEW的模糊控制系统设计(DOC 8页)

基于LabVIEW的模糊控制系统设计 摘要 本文以LabVIEW为开发环境进行设计模糊控制器，将设计出的模糊控制器应用到温度控制系统中，实现了在有干扰作用的情况下对烤箱温度的控制，取得较好的控制效果。 关键词：虚拟仪器模糊控制热电偶Abstract This paper is design issue is the use of LabVIEW fuzzy control, through the design of fuzzy control procedures to control the plant (oven) temperature. Finally, it comes ture control the temperature of oven even if there has disturb. Keywords: 1引言 虚拟仪器（LabVIEW），就是在以通用计算机为核心的硬件平台上，由用户设计定义虚拟面板，测控功能由软件实现的一种计算机仪器系统。虚拟仪器的实质是利用计算机显示器的显示功能来模拟传统的控制面板，以多种形式表达输出结果，利用计算机强大的软件功能实现数据的运算、分析、处理和保存，利用I／O接口设备完成信号采集、测量与控制。 模糊控制的基本思想是利用计算机来实现人的控制经验，而这些经验多是用语言表达的具有相当模糊性的控制规则。因为引入了人类的逻辑思维方式，使得模糊控制器具有一定的自适应控制能力，有很强的鲁棒性和稳定性，因而特别适用于没有精确数学模型的实际系统。 本文将模糊控制的基本思想应用到基于虚拟仪器的温度控制系统中。通过热电偶测量烤箱实际温度，与给定值比较。当测量温度与设定温度之间存在较大的偏差(e≥6℃)时，定时器产生占空比较大的脉冲序列，全力加热。当系统温度与设定温度之间偏差小于6摄氏度，采用模糊控制算法。模糊控制器根据误差和误差变化率，经过模糊推理输出脉冲序列的占空比的大小,经过固态继电器控制烤箱电源得通断,从而实现对烤箱温度的控制。 2系统组成

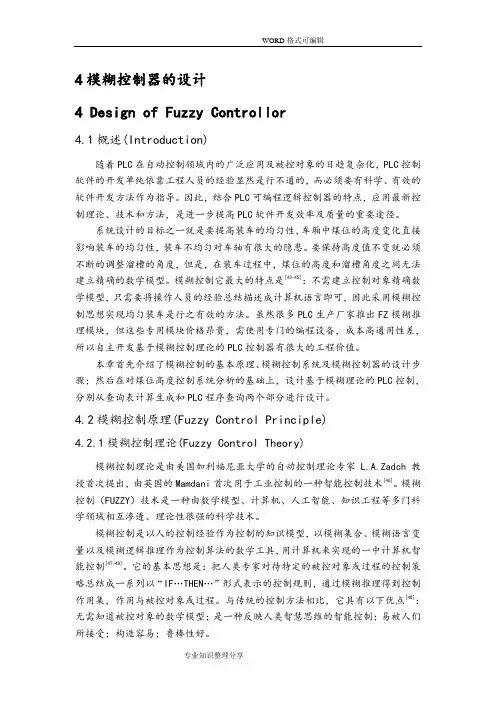

模糊控制器的设计
