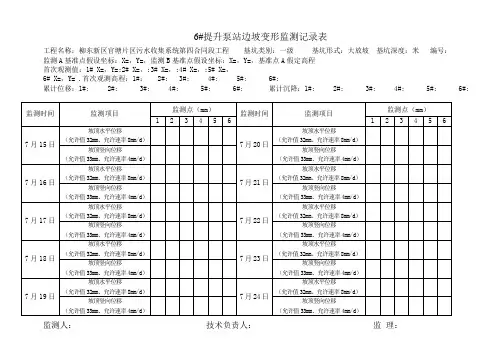

监测点水平位移监测记录表
监测人：技术员：记录人：

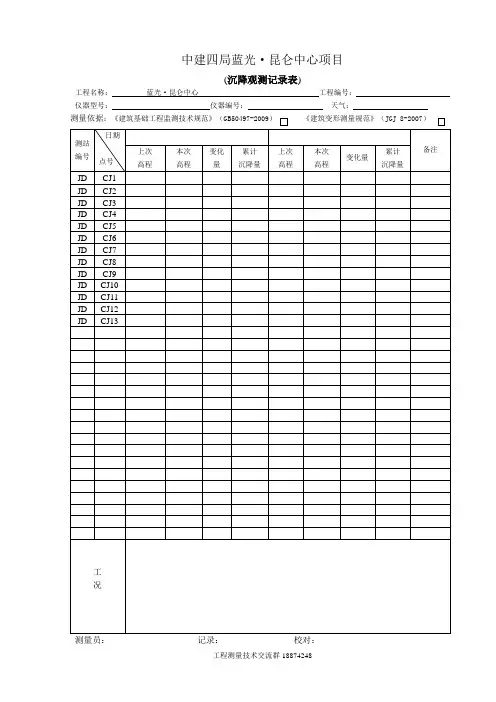

监测点竖向位移监测记录表
监测人：技术员：记录人：
基坑变形监测技术方案 一、工程概况 本工程由一幢门字形酒店、六幢不同高度公寓和整体地下车库组成，总占地面积约30000m 2，总建筑面积约23 万m 2，地下建筑面积约8.7 万m 2。 本工程基坑总面积约29300m 2，东西向长约300～400m，南北方向长约40～110m。基坑总延长线为785m，地下室为三层，基坑开挖深度为-18.2m、-18.7m，管线分布复杂。基坑北侧紧邻海河，南侧是车流量较大的公路，海河水位的变化及张自忠路面动荷载的干扰都将是某基坑监测的难点。基坑监测等级为一级，监测手段众多，监测内容、监测工作量及监测难度均较大。 二、依据及原则 1. 《建筑变形测量规程》（JGJ/T8-97） 2. 《工程测量规范》（GB50026-93） 3. 《建筑基坑支护技术规程》JGJ120-99 4. 《国家一、二等水准测量规范》（GB12897-93） 5. 《天津市建筑地基基础设计规范》（TBJ1-88） 依据规范和天津市建设主管部门对建筑物基坑施工相关文件的要求，以及基坑设计的相关要求；为确保建筑物地下基坑施工及周边环境的安全性和可靠性，使在基坑开挖和施工期间的变形得到有效控制，保证其不对基坑自身及周边环境造成破坏性的影响，用科学的数据指导基坑信息化施工，保证施工安全。
三、基坑监测项目 为了及时收集、反馈和分析周围环境要素在施工中的变形信息，实现信息化施工并确保施工安全，综合本工程周边环境状况及围护结构和支护体系的特点，遵照设计的相关要求，本工程共进行如下几项基坑监测工作： 1、周边环境监测 A、地下管线变形监测； B、基坑外道路变形监测； C、基坑外地下潜水水位监测； D、基坑外承压水水位监测； E、基坑外土体水平位移（测斜）监测； F、基坑外土体表面变形监测； G、海河堤岸变形（沉降、变形）监测； 2、围护结构监测 A、围护桩桩体水平位移（测斜）监测； B、围护桩桩顶变形（沉降、位移）监测； C、围护桩内、外侧水土压力监测； D、围护桩的竖向钢筋应力监测； 3、支撑体系和立柱监测 A、支撑轴力监测； B、钢格构柱及立柱角钢应力监测； C、立柱位移和沉降监测；
本设计主要针对某深基坑工程施工过程中基坑变形及引起周边环境变形进行监测的方法及相关数据处理方案的设计与分析。主要监测内容对基坑壁进行水平位移监测和沉降监测；内支撑格构柱进行沉降监测；周边临近基坑受基坑影响的建筑物作沉降监测；周边建筑沉降超预警值后要求进行倾斜观测。采用监测方法为精密二等水准、极坐标法、投点法，并对其可行性进行做了精度分析。 关键字：沉降观测；水平位移观测；倾斜观测；二等水准；极坐标
Abtract This desig n is mai nly for a deep foun datio n pit duri ng the con struct ion of foun dati on pit deformatio n and cause the deformati on of the surro unding en vir onment monitoring methods and data processing program design and analysis.The main mon itori ng content of the foun dati on pit wall for mon itori ng horiz on tal displaceme nt and settlement monitoring;In support of lattice column for subsidence monitoring; near an excavation foundation pit surrounding by effect of buildings for subsidence monitoring;The surrounding building settlement of super early warning value requirements of the tilt observation.The monitoring method for precision two level, the polar coordinate method, points method,And its feasibility was made precision an alysis. Keyword: Horizontal displacement observation; settlement observation; tilt observati on; two level; polar coord in ates
山东科技大学 本科毕业设计（论文）开题报告题目基坑工程的综合监测 学院名称测绘科学与工程学院 专业班级 学生 学号 指导教师 填表时间：年 5 月 6 日
填表说明 1.开题报告作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。 2.此报告应在指导教师指导下，由学生在毕业设计（论文）工作前期完成，经指导教师签署意见、相关系主任审查后生效。 3.学生应按照学校统一设计的电子文档标准格式，用A4纸打印。 4.参考文献不少于8篇，其中应有适当的外文资料（一般不少于2篇）。 5.开题报告作为毕业设计（论文）资料，与毕业设计（论文）一同存档。
设计（论文） 题目 基坑开挖监测 设计（论文）类型（划“√”）工程实际科研项目实验室建设理论研究其它√ 一、本课题的研究目的和意义 随着城市建设的发展，基坑施工的开挖深度越来越深，从最初的5～7m发展到目前最深已达20m多。由于地下土体性质、荷载条件、施工环境的复杂性，对在施工过程中引发的土体性状、环境、邻近建筑物、地下设施变化的监测已成了工程建设必不可少的重要环节。 对于复杂的大中型工程或环境要求严格的项目，往往难从以往的经验中得到借鉴，也难以从理论上找到定量分析、预测的方法，这就必定要依赖于施工过程中的现场监测。首先，靠现场监测据来了解基坑的设计强度，为今后降低工程成本指标提供设计依据。第二，可及时了解施工环境——地下土层、地下管线、地下设施、地面建筑在施工过程中所受的影响及影响程度。第三，可及时发现和预报险情的发生及险情的发展程度，为及时采取安全补救措施充当耳目。监测在取得大量测试数据同时对工程总结经验、完善基坑的支撑、提高设计水平有着重要意义。 根据我市周边地区的基坑工程事故分析可知，由于部分单位不重视基坑施工过程的监测，从而造成了较严重的工程事故，甚至造成了人员伤亡事故。如基坑围护结构的失稳，周边建筑的裂缝及地下设施的破坏。因此，当前对于我基坑开展监测工作已经变得越来越重要。
摘要 本设计主要针对某深基坑工程施工过程中基坑变形及引起周边环境变形进行监测的方法及相关数据处理方案的设计与分析。主要监测内容对基坑壁进行水平位移监测和沉降监测；内支撑格构柱进行沉降监测；周边临近基坑受基坑影响的建筑物作沉降监测；周边建筑沉降超预警值后要求进行倾斜观测。采用监测方法为精密二等水准、极坐标法、投点法，并对其可行性进行做了精度分析。 关键字：沉降观测；水平位移观测；倾斜观测；二等水准；极坐标
Abtract This design is mainly for a deep foundation pit during the construction of foundation pit deformation and cause the deformation of the surrounding environment monitoring methods and data processing program design and analysis.The main monitoring content of the foundation pit wall for monitoring horizontal displacement and settlement monitoring;In support of lattice column for subsidence monitoring; near an excavation foundation pit surrounding by effect of buildings for subsidence monitoring;The surrounding building settlement of super early warning value requirements of the tilt observation.The monitoring method for precision two level, the polar coordinate method, points method,And its feasibility was made precision analysis. Keyword:Horizontal displacement observation; settlement observation; tilt observation; two level; polar coordinates

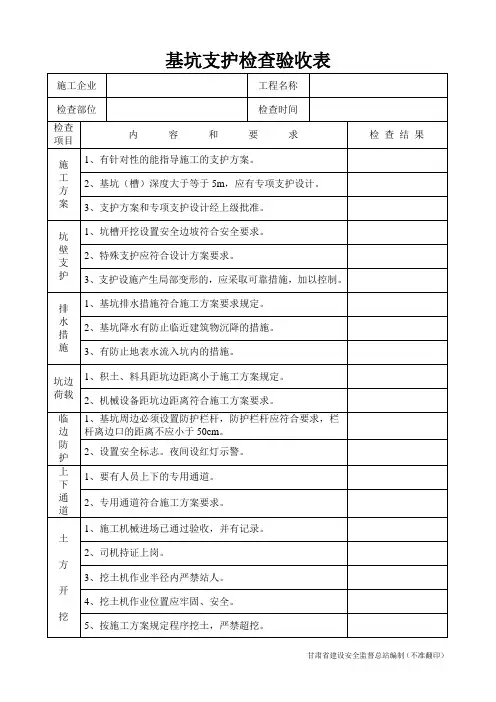

深基坑变形监测方案 (1)主要技术内容 深基坑工程是开挖深度大于5m的基坑工程、深基坑工程的监测与控制则是一种比较复杂的信息反馈与控制。深基坑工程监测是指在深基坑开挖施工过程中，借助仪器设备和其他一些手段对围护结构、基坑周围的环境(包括土体、建筑物、构筑物、道路、地下管线等)的应力、位移．倾斜、沉降、开裂、地下水位的动态变化，土层孔隙水压力变化等进行综合监测。 深基坑工程控制则是根据前段开挖期间的监测信息，一方面与勘察、设计阶段预测的性状进行比较，对设计方案进行评价，判断施工方案的合理性；另一方面通过反分析方法或经验方法计算与修正岩上的力学参数，预测下阶段施工过程中可能出现问题，为优化和合理组织施工提供依据，并对进一步开挖与施工的方案提出建议，对施工过程中可能出现的险情进行及时的预报．以便采取必要的工程措施。 (2)技术指标 深基坑工程监测与控制技术应符合国家行业标准《建筑基坑支护技术规程》JGJl20-99和中华人民共和国行业标准《建筑基坑工程技术规范》YB9258-97的规定。 ⑶深基坑变形监测采用经纬仪测墙顶水平位移，在基坑四面埋设基准点，排桩施工时每一工况进行一次监测，根据位移大小对支护参数进行调整。排桩施工结束后每周及每次雨后进行一次位移监测，评价边坡安全状况，遇危险情况采取适当应急措施。 ⑷监测项目： ①、基坑水平位移监测，每隔20m布置1个位移观测点； ②、基坑土体变形检测，每隔30m布置1个测斜管； ③、对基坑周边50m范围内的建筑物进行沉降和水平位移监
测； ④、地下水位监测，在基坑每侧位置各布置1个，共4个水位观测井。 附：基坑位移观测点布置图

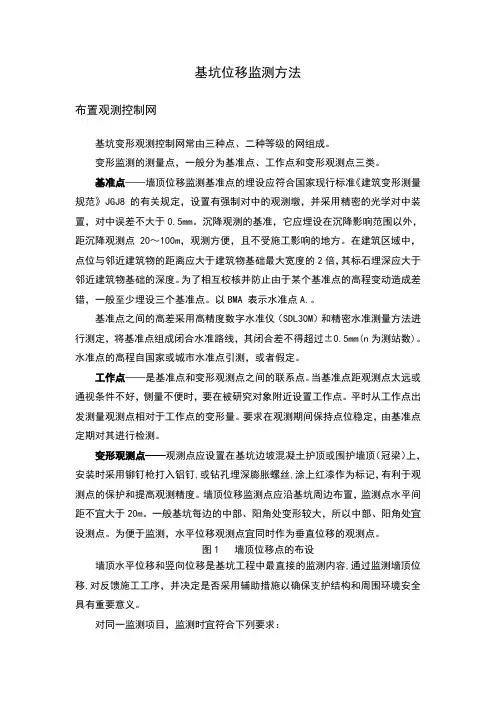

深基坑变形监测的常见方法及应用 本文主要介绍了深基坑的变形监测，分析了深基坑边坡的水平位移和竖向位移的监测方法，阐释了基坑变形监测过程中遇到的各种情况及需要注意的问题。 标签：深基坑；基坑变形监测；水平位移；竖向位移 随着科技的发展和技术的进步，为了解决土地资源日渐减少与城市人口不断增长的矛盾，越来越多的小高层、高层甚至超高层建筑物应运而生。伴随着高层建筑的崛起，深基坑工程也日益发展起来，深基坑的安全问题已经成为基础施工的重中之重。因此深基坑的变形监测也具有更实际更重要的意义。 深基坑工程是指基坑开挖的深度值超过5米（含5米）的基坑（槽）的土方开挖、边坡支护以及降水工程，或者基坑开挖的深度值虽未超过5米，但其地质条件情况、周围环境情况以及地下管线情况等较为复杂，或影响相邻建（构）筑物安全的基坑（槽）的土方开挖、边坡支护以及降水工程。根据规范要求，开挖深度值超过5m、或者开挖深度值虽不超过5m但现场地质情况和周围环境较复杂的基坑工程均应实施基坑工程变形监测。 基坑监测是指在施工及使用期限内，对深基坑及周边环境实施的检查、监控工作。监测项目主要包括：水平位移监测、竖向位移监测、深层水平位移监测、倾斜监测、裂缝监测、支护结构内力监测、土压力监测、孔隙水压力监测、地下水位监测、锚杆拉力监测、周边已建建筑的沉降监测等。其中基坑边坡的水平位移和竖向位移监测是最常见的基坑变形监测项目，本文就以此二项监测为例做相应的介绍和分析。 1、基坑变形测置点的设置 变形测量点分为基准点、工作基点和变形监测点。 基准点作为该工程的基准和检核点，必须保证其稳定性，每个基坑工程至少应设置3个基准点。当基准点离所测建筑距离较远致使变形测量作业不方便时，宜在稳定的位置设置工作基点。基准点和工作基点应避开交通干道主路、地下管线、仓库推栈、水源地、河岸、松软填土、滑坡地段、机器震动区以及其他可能使标石、标志易遭腐蚀和破坏的地方，并应选设在变形影响范围以外且稳定、易于长期保存的地方。监测期间，应定期检查基准点和工作基点的稳定性。 基坑工程变形监测点是直接反应基坑变形情况的测量点。根据规范要求，基坑工程监测点的布置应最大程度地反映监测对象的实际状态及其变化趋势，并应满足监控要求。为了满足观测条件，应将点位沿基坑周边布置在边坡顶部，基坑周边中部、阳角处应布置监测点。监测点间距不宜大于20米，并应保证每条边坡上监测点数不少于3个。监测点宜采用1015cm长，直径20mm的钢筋，固定在边坡顶部，钢筋顶部刻十字花。
目录 一、工程概况 (1) 二、编制依据 (1) 三、基坑侧壁安全等级划分 (1) 四、基坑支护方案 (1) 五、监测目的及要求 (2) 六、工程地质概要 (2) 七、监测内容 (3) 八、监测频率 (8) 九、测试主要仪器设备...................................... - 11 - 十、监测工作管理、保证监测质量的措施...................... - 11 - 十一、监测人员配备........................................ - 14 - 十二、监测资料的提交...................................... - 15 -
一、工程概况： 本项目为CENTER工程，本子项为通风中心；工程号为HB1001，子项号为VX。建设地点：四川省乐山市夹江县南岸乡。 通风中心长58.60m，宽33.10m，建筑高度（室外地坪至女儿墙）为22.900m，消防高度（室外地坪至屋面面层）为22.200m，地上二层，局部三层。占地面积1956.19㎡，建筑面积4298.00㎡。 建筑结构形式：钢筋混凝土框架——抗震墙结构，本建筑设计使用年限为50年，抗震Ⅰ类建筑。 二、编制依据： 1、《建筑基坑工程变形技术规范》（GB50497-2009） 2、《城市测量规范》（CJJ/T8-2011） 3、《精密水准测量规范》（GB/T15314-940） 4、《工程测量规范》（GB 50026-2007） 5、《建筑边坡工程技术规范》（GB50330-2002） 6、《建筑基坑支护技术技术规程》（JGJ120-2012） 7、基坑支护工程施工方案设计 三、基坑侧壁安全等级划分： 基坑 1-2交A-B，1-2交E-F，开挖的基坑深度较大约为8m，放坡系数80°，近似垂直开挖，如破坏后果较严重，因此侧壁安全等级定为一级，侧壁重要性系数1.1。 基坑其他位置地势相对开阔，无相邻建筑等级评定为二级，侧壁重要性系数1.0。
佳·5.4克拉项目 基坑变形监测方案 编制： 甘肃统建建筑装饰工程集团有限公司 佳·5.4克拉项目部 二○一七年九月二十日

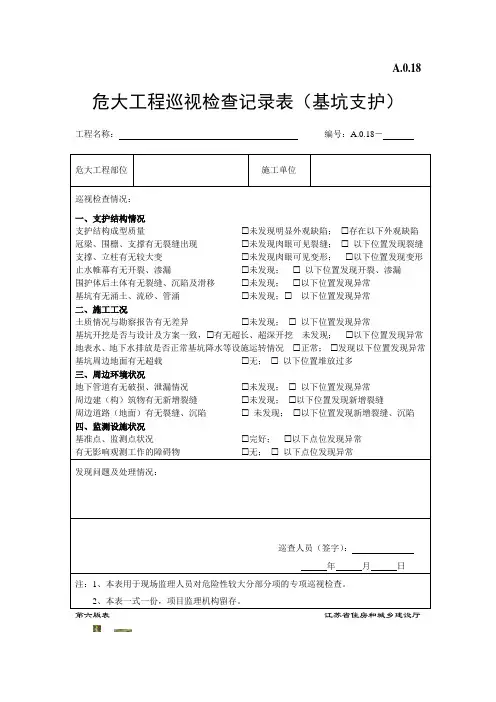

目录 一、编制依据 (1) 二、工程概况 (1) （一）工程简介 (1) （二）地层岩性 (1) （三）气象 (2) （四）地下水 (2) 三、施工部署 (3) （一）人员部署 (3) （二）监测管理程序 (3) （三）测量检测部署 (3) 四、深基坑监测要求 (3) （一）监测要求 (3) （二）、监测过程控制要求 (4) （三）、监测数据结果的要求 (4) 五、监测方法 (4) （一）监测仪器及要求 (5) （二）巡视检查 (5) （三）监测点的布置 (5) 六、监测期和监测频率 (5) 七、监测报警及异常情况下的监测措施 (6) 八、资料整理和分析反馈 (6) 九、作业安全及其它注意事项 (6) 十、雨季施工技术措施 (6) 十一、应急预案 (7) （一）应急救援部署 (7) （二）突发事件风险分析及预防 (8) 附图一：基坑监测点平面布置图
一、编制依据 1、佳·5.4克拉基坑开挖图； 2、佳·5.4克拉岩土工程勘察报告； 3、兰州理工大学建筑勘察设计院《佳·5.4克拉项目基坑支护结构设计》《佳·5.4克拉项目基坑降水设计》； 4、《工程测量规范》GB50026-2007； 5、《建筑工程施工质量验收统一标准》GB50300-2013； 6、《湿陷性黄土地区建筑基坑工程安全技术规程》JGJ167-2009； 7、《建筑基坑工程检测技术规范》GB50497-2009； 8、《建筑变形测量规范》JGJ8-2007； 9、基坑监测强制性条文。 二、工程概况 （一）工程简介 工程名称：佳·5.4克拉。 工程地点：拟建场地位于甘肃省天水市秦州区吴家崖村，场地北邻吴家崖村田地。东侧为吴家崖村，南临山水嘉园1#地块，西临佳·水岸华庭C地块。拟建场地近南北宽约59.3m-82.7m，东西长约48.7m-118.5m。 本工程±0.000绝对标高为1198.000。地下二层，地上A塔十八层，B塔十五层，商铺为地上三层。结构形式主楼为剪力墙结构，裙楼为框架结构。本工程基础采用筏板，东塔筏板厚度为1800mm，开挖深度为11.77m;西塔筏板厚度为1 500mm，开挖深度为11.47m，，商铺为300厚的防水板，开挖深度为10.27m。 本基坑安全级别属于一级基坑。 （二）地层岩性 在勘察深度范围内，拟建场地地层自上而下依次分布为： ①粉质粘土（Q4al）：该层分布于整个勘察场地，属第四系冲积产物；黄褐色，坚硬-硬塑；土质均匀，含少量植物根系和少量泥岩碎屑，孔隙较发育，有光泽，无瑶震反应，干强度中等，韧性一般，层厚为1.50~23.20m，层面标高 1195.19m~1214.05m。
佳·克拉项目 基坑变形监测方案 编制： 甘肃统建建筑装饰工程集团有限公司 佳·克拉项目部 二○一七年九月二十日
目录
附图一：基坑监测点平面布置图
一、编制依据 1、佳·克拉基坑开挖图； 2、佳·克拉岩土工程勘察报告； 3、兰州理工大学建筑勘察设计院《佳·克拉项目基坑支护结构设计》《佳·克拉项目基坑降水设计》； 4、《工程测量规范》GB50026-2007； 5、《建筑工程施工质量验收统一标准》GB50300-2013； 6、《湿陷性黄土地区建筑基坑工程安全技术规程》JGJ167-2009； 7、《建筑基坑工程检测技术规范》GB50497-2009； 8、《建筑变形测量规范》JGJ8-2007； 9、基坑监测强制性条文。 二、工程概况 （一）工程简介 工程名称：佳·克拉。 工程地点：拟建场地位于甘肃省天水市秦州区吴家崖村，场地北邻吴家崖村田地。东侧为吴家崖村，南临山水嘉园1#地块，西临佳·水岸华庭C地块。拟建场地近南北宽约，东西长约。 本工程±绝对标高为。地下二层，地上A塔十八层，B塔十五层，商铺为地上三层。结构形式主楼为剪力墙结构，裙楼为框架结构。本工程基础采用筏板，东塔筏板厚度为1800mm，开挖深度为;西塔筏板厚度为1500mm，开挖深度为，，商铺为300厚的防水板，开挖深度为。 本基坑安全级别属于一级基坑。
（二）地层岩性 在勘察深度范围内，拟建场地地层自上而下依次分布为： al）：该层分布于整个勘察场地，属第四系冲积产物；黄褐色，坚硬-硬塑； ①粉质粘土（Q 4 土质均匀，含少量植物根系和少量泥岩碎屑，孔隙较发育，有光泽，无瑶震反应，干强度中等，韧性一般，层厚为~，层面标高~。 al+pl）：该层除区域缺失外，基本分布于整个勘察场地，冲、洪积成因，青灰色， ②圆砾（Q 4 重型动力触探试验修正值=~击，中密-密实，接触排列，磨圆度较好，颗粒形状呈圆状-亚圆状，级配较好，颗粒间充填物以中粗砂为主，含少量粉土，骨架颗粒成分主要为变质岩、石英岩和花岗岩等，中风化，圆砾一般粒径为~，偶含卵石及漂石。层面埋深~，厚度~，层面标高~。 ③强风化泥岩（N）：该层分布于整个场地，半成岩，褐红色-灰绿色，微裂隙及风华裂隙较发育，中密-密实，矿物成分以蒙脱石、绿泥石，高岭石、白云母等为主，泥钙质胶结，碎屑结构，中厚层状构造，岩芯呈短柱状，具有遇水易软化的特点，强风化泥岩岩体基本质量等级Ⅴ级。层面埋深~，厚度~，层面标高~。 ④中风化泥岩（N）：该层分布整个场地，半成岩，褐红色-灰绿色，见微裂隙，致密；矿物成分以蒙脱石、绿泥石、高岭石、白云母、长石、石英等为主，泥钙质胶结，碎屑结构，巨厚层状构造，岩芯呈短桩状，具有遇水易软化的特点，未经扰动时坚硬，岩体基本质量等级为Ⅳ级。层面埋深~，勘察厚度~（未揭穿），层面标高~。 （三）气象 天水市气候类型属暖温带轻冰冻中湿区，据天气气象局资料，本区多年平均气温℃，极端最高气温℃，极端最低气温℃，历年最冷月相对湿度平均62%，最热月平均湿度73%，年最大降水量，降水多集中在7、8、9月份，多暴雨，夏季多东北风，夏季平均风速s，冬季多东风，冬季平均风速s，30年遇最大风速s，年雷暴日天，年沙暴日天，年雾日数天，历年最大积雪厚度15cm，地表有季节性冻土，标准冻土深度，场地内无地表水。 （四）地下水 根据区域水文地质资料和勘察结果，拟建场地地下水为第四系松散岩类孔隙潜水，②圆砾
************工程 基坑变形监测方案 编制人： 审批人： 施工单位：********************** 2014年10月17日
目录 1、工程概况 (1) 2、监测目的及要求 (1) 3、编制依据 (2) 4、工程地质概要 (2) 5、监测内容 (3) 6、监测频率 (7) 7、测量主要仪器设备 (9) 8、监测工作管理保证监测质量的措施 (9) 9、监测人员配备 (14) 10、监测资料的提交 (14)
基坑变形监测方案 1、工程概况: 1、工程名称：*************** 2、工程地点：***************。 3、建设单位：**************** 4、设计单位：**************** 5、勘察单位：**************** 6、监理单位：***************** 7、施工单位：***************** 8、结构形式：***************** 深基坑支护采用如下方案： 1.1 基坑支护方案 本工程基坑东侧采用钢筋砼排桩支护，北侧采用锚杆加土钉墙支护（详见专项施工方案）。 2、监测目的及要求 2.1.监测目的 在深基坑开挖的施工过程中，基坑内外的土体由原来的静止土压力状态向主动力土压力状态转变，应力状态的改变引起的变形，即使采取支护措施，一定数量的变形总是难以避免的。这些变形包括：深基坑坑内土体的隆起，基坑支护结构以及周围土体的沉降和侧向位移。无论那种位移的量超出了某种容许的范围，都将对基坑支护结构造成危害。因
此，在深基坑施工过程中，只有对基坑支护结构、基坑周围的土体进行综合、系统的监测，才能对工程情况有全面的了解。确保工程顺利进行。 2.2.深基坑工程监测的要求 在深基坑开挖与支护工程中，为满足支护结构及被护土体的稳定性，首先要防止破坏或极限状态发生。破坏或极限状态主要表现为静力平行的丧失，或支护结构的构造产生破坏。在破坏前，往往会在基坑侧向的不同部位上出现较多的变形或变形速率明显增大。支护结构物和被支护土体的过大位移将引起邻近建筑物的倾斜和开裂。如果进行周密的监测控制，无疑有利于采取应急措施，在很大程度上避免或减轻破坏的后果。 3、编制依据： 3.1《建筑基坑工程变形技术规范》（GB50497-2009） 3.2《城市测量规范》（CJJ8-99） 3.3《精密水准测量规范》（GB/T15314-940） 3.4《工程测量规范》（GB 50026-93） 3.5《建筑边坡工程技术规范》（GB50330-2007） 3.6 《建筑基坑支护技术技术规程》（JGJ120-99） 4、工程地质概要： 4.1本基坑地下水属潜水类型，其主要补给来源为大气降水。 4.2拟建场地浅层土层成份复杂，基坑工程正式施工前应对场地内的障碍物作进一步查明并给予清除，以确保围护体和坑内加固等正常施
佳?5.4克拉项目基坑变形监测方案编制：______________ 甘肃统建建筑装饰工程集团有限公司佳?5.4克拉项目部 二O年九月二十日
目录 一、编制依据 (1) 二、工程概况 (1) （一）工程简介 (1) （二）地层岩性 (1) （三）气象 (2) （四）地下水 (2) 三、施工部署 (3) （一）人员部署 (3) （二）监测管理程序 (3) （三）测量检测部署 (3) 四、深基坑监测要求 (3) （一）监测要求 (3) （二）、监测过程控制要求 (4) （三）、监测数据结果的要求 (4) 五、监测方法 (4) （一）监测仪器及要求 (5) （二）巡视检查 (5) （三）监测点的布置 (5) 六、监测期和监测频率 (5) 七、监测报警及异常情况下的监测措施 (6) 八、资料整理和分析反馈 (6) 九、作业安全及其它注意事项 (6) 十、雨季施工技术措施 (6) 十一、应急预案 (7) （一）应急救援部署 (7) （二）突发事件风险分析及预防 (8) 附图一：基坑监测点平面布置图 、编制依据 1、佳?5.4克拉基坑开挖图； 2、佳?5.4克拉岩土工程勘察报告； 3、兰州理工大学建筑勘察设计院《佳? 5.4克拉项目基坑支护结构设计》
《佳? 5.4克拉项目基坑降水设计》； 4、《工程测量规范》GB50026-2007 5、《建筑工程施工质量验收统一标准》GB50300-2013 6、《湿陷性黄土地区建筑基坑工程安全技术规程》JGJ167-2009; 7、《建筑基坑工程检测技术规范》GB50497-2009 8、《建筑变形测量规范》JGJ8-2007; 9、基坑监测强制性条文。 二、工程概况 （一）工程简介 工程名称：佳? 5.4克拉。 工程地点：拟建场地位于甘肃省天水市秦州区吴家崖村，场地北邻吴家崖村田地。东侧为吴家崖村，南临山水嘉园1#地块，西临佳?水岸华庭C地块。拟建场地近南北宽约59.3m-82.7m，东西长约48.7m-118.5m。 本工程士0.000绝对标高为1198.000。地下二层，地上A塔十八层，B塔十五层，商铺为地上三层。结构形式主楼为剪力墙结构，裙楼为框架结构。本工程基础采用筏板，东塔筏板厚度为1800mm开挖深度为11.77m;西塔筏板厚度为1 500mm开挖深度为11.47m,,商铺为300厚的防水板，开挖深度为10.27m。 本基坑安全级别属于一级基坑。 （二）地层岩性 在勘察深度范围内，拟建场地地层自上而下依次分布为： ①粉质粘土（Q al）:该层分布于整个勘察场地，属第四系冲积产物；黄褐色，坚硬-硬塑；土质均匀，含少量植物根系和少量泥岩碎屑，孔隙较发育，有光泽，无瑶震反应，干强度中等，韧性一般，层厚为1.50~23.20m，层面标高 1195.19m~1214.05m ②圆砾（Q4al+pl）:该层除区域缺失外，基本分布于整个勘察场地，冲、洪积成因，青灰色，重型动力触探试验修正值N63.5=14.6~23.4 击，中密- 密实，接触排列，磨圆度较好，颗粒形状呈圆状-亚圆状，级配较好，颗粒间充填物以中粗砂为主，含少量粉土，骨架颗粒成分主要为变质岩、石英岩和花岗岩等，中
桥梁工程变形监测方案 一、概述 大型桥梁，如斜拉桥、悬索桥自20世纪90年代初期以来在我国如雨后春笋般的发展。这种桥梁的结构特点是跨度大、塔柱高,主跨段具有柔性特性。在这类桥梁的施工测量中,人们已针对动态施工测量作了一些研究并取得了一些经验。在竣工通车运营期间,如何针对它们的柔性结构与动态特性进行监测也是人们十分关心的另一问题。尽管目前有些桥梁已建立了了解结构内部物理量的变化的“桥梁健康系统”,它对于了解桥梁结构内力的变化、分析变形原因无疑有着十分重要的作用。然而,要真正达到桥梁安全监测之目的,了解桥梁的变化情况,还必须及时测定它们几何量的变化及大小。因此,在建立“桥梁健康系统”的同时,研究采用大地测量原理和各种专用的工程测量仪器和方法建立大跨度桥梁的监测系统也是十分必要的。 二、变形监测内容 根据我国最新颁发的“公路技术养护规范”中的有关规定和要求,以及大跨度桥梁塔柱高、跨度大和主跨梁段为柔性梁的特点,桥梁工程变形监观测的主要内容包括: 1) 桥梁墩台沉陷观测、桥面线形与挠度观测、主梁横向水平位移观测、高塔柱摆动观测； 2) 为了进行上述各项目的测量,还必须建立相应的水平位移基准网与沉陷基准网观测。 三、系统布置 1）桥墩沉陷与桥面线形观测点的布置 桥墩(台)沉陷观测点一般布置在与墩(台)顶面对应的桥面上；桥面线形与挠度观测点布置在主梁上。对于大跨度的斜拉段,线形观测点还与斜拉索锚固着力点位置对应；桥面水平位移观测点与桥轴线一侧的桥面沉陷和线形观测点共点。 2）塔柱摆动观测点布置 塔柱摆动观测点布置在主塔上塔柱的顶部、上横梁顶面以上约1.5ｍ的上塔柱侧壁上,每柱设2点。 3）水平位移监测基准点布置 水平位移观测基准网应结合桥梁两岸地形地质条件和其他建筑物分布、水平位移观测点的布置与观测方法,以及基准网的观测方法等因素确定,一般分两级布设,基准网布设在岸上稳定的地方并埋设深埋钻孔桩标志；在桥面用桥墩水平位移观测点作为工作基点,用它们测定桥面观测点的水平
深基坑逆作法施工监测与变形分析 发表时间：2019-01-09T10:54:41.980Z 来源：《防护工程》2018年第30期作者：徐爱成 [导读] 在深基坑工程施工过程中，容易受到周边环境以及施工方法等各种因素的影响，也就容易导致出现基坑结构以及地面建筑物出现较大程度的沉降与变形情况，从而引发一些重大的安全事故。 徐爱成 上海海洋地质勘察设计有限公司 摘要：在深基坑工程施工过程中，容易受到周边环境以及施工方法等各种因素的影响，也就容易导致出现基坑结构以及地面建筑物出现较大程度的沉降与变形情况，从而引发一些重大的安全事故。本文结合某工程为例，主要阐述了逆作法施工技术，将地下室的楼板结构作为永久性支撑结构，从而加快了施工的进度，降低了工程成本，并有效的控制了建筑基坑的不均匀沉降以及变形。 关键词：深基坑工程；逆作法；基坑监测 随着城市化进程的不断加快以及人民生活水平的提高，建筑行业得到了迅猛的增长，但是由于城市用地面积越来越紧张，高层、超高层建筑等仍然不能够满足人们的高需求。因此，建筑的地下室也得到了广泛的利用。基坑工程是整个建筑工程中的基础部分。从某个角度来看，虽然基坑工程的施工技术大多类似，但是由于建筑当地的地质条件、水文条件等各方面都有所差异，此时，如果施工人员没有根据实际情况来确定施工方案，那么工程中往往会含有更多不确定因素，所以在施工过程中，相关负责人必须要对其进行严格监测，及时发现工程中存在的各种问题，并予以解决，从而消除存在在工程中的不确定因素。 在城市中，为了满足人们的高要求，通常会设置多层地下室结构，在这种情况下，逆作法是一种非常好的施工手段，它能够有效的解决深基坑支护难的问题。这种结构通常是将地下结构来作为深基坑的支护结构，在我国沿海地区，这样的施工手段随处可见。相对于普通支护施工手段而言，这种具有刚度大、稳定性高、安全可靠等优点。所以如果建筑的地基出现了变形，那么采用这种方式就能够对其有效的控制，但是这种方式唯一的缺点就是不便于土方基坑的开挖。 1 工程概况 1.1 工程简介 本工程主要有5栋30层高的住宅区组成，采用的是框剪结构。这5栋建筑的5层属于商用区域，上部为住宅区，在该建筑的下部有三层地下室。在本工程当中，与其他住宅以及商业区域有一路之隔，基坑与道路最近距离约13m；南侧最近距民宅及商住楼约25m；西侧紧邻商务楼及新城大道，最近距离约8m；北侧为工业品批发市场，离基坑最近距离约16m。 基坑开挖面积18270m2，支护结构580延长米，开挖深度约14m，±0.000标高相当于绝对高程4.150m，基坑周边自然地坪绝对标高平均为3.900m。支护结构采用直径1000mm的钻孔灌注桩+3道钢筋混凝土支撑，利用±0.000层平板结构作第一道内支撑，第二、三道内支撑顶面标高分别为一5.100m和一8.700m，基坑中间设钢立柱承受竖向荷载，采用逆作法施工。 1.2 地质条件 由于本工程位于沿海地区，我们对该工程的土质条件进行勘测，其土质大致以灰色层粘土为主，这种土质的可塑性较强，但由于含水量过大，所以压缩性也就非常大。 1.3 水文条件 在本工程中，地下水主要分为两大类，一是地上潜水；二是地下承压水。在进行开挖基坑的过程中，基坑内部所存在的地下水主要是潜水，而且这种水质主要位于上部土层当中。但是在表层的图层当中，由于含水性相对较差，所以表层存在的这种潜水量也就相对较小。另外，由于地下水位会受到外界气候条件的影响，每一年水位的变化一般在±1.0m左右，经勘测者对潜水位的勘测，其深度在0.3～1.3m之间。而地下的承压水会存在于基坑的最底部，而此处由于土层厚度不大，并且分布不够连续，所以其含水量也就不大，对于整个工程的施工并没有太大的影响。 2 监测方案 2.1 监测目的及内容 在深基坑施工过程中，要求相关负责人对其进行严格的检测，其检测目的有以下加点：1）保证深基坑工程的施工安全，这是监测的最基本要求；2）对周边环境以及建筑物起到保护作用；3）采用现代化、信息化系统进行严格的检测，这样才能够及时的发现施工过程中存在的各种问题。另外，监测人员必须按照施工及国家的相关规定，并且根据基坑工程的特点以及实际情况、个人的相关经验对工程进行严格的监测。 2.2 监测时间和监测频率 一般来说，施工全过程都需要监测人员在一旁检测，一直都是施工竣工为止。在基坑开挖之前，监测人员需要对各个项目进行测定，并应将次数控制在2次以上，然后将各个参数进行计算，为了提高数据的准确度，可以取各个参数的平均值。在基坑开挖过程中，监测人员必须坚持每天一次的频率进行检测，等到基础底板浇筑完成之后可以慢慢减少频率。如果在施工过程中出现了异常情况，那么监测人员需要随时对工程进行检测，以提高工程的安全系数。 3 监测成果分析 3.1 围护结构侧移 围护桩墙及周围土体深层水平位移的监测是确定基坑围护体系变形和受力的最重要观测手段，采用测斜手段进行观测。本工程不仅对围护桩侧向位移进行监测.且对围护桩外侧对应的土体深层位移也进行了监测。由监测结果可知，土体深层位移曲线与围护结构侧向位移很相似。监测全过程中，围护桩侧向位移及周边土体深层位移均在40mm内，基坑变形控制较好。基坑底板浇筑后，围护结构变形基本稳定，坑底附近侧移反而有小幅回归，这是因为随地下结构的施工，基础底板和结构梁对整个围护体系形成了有效约束。随结构自重逐渐增加，坑底以下被动区土体回弹受到限制并产生少量压缩，为整个围护体系提供的反力逐渐增加，从而使围护桩侧向位移及周边土体深层位
XXXXXXXXX工程基坑监测 专项案 一、监测工程的概况和边的环境 本工程由一栋18层高层住宅楼及一栋6层多层住宅楼组成，两楼之间有2层商铺连接。该工程含有1层地下室，地下室主要位于18层住宅楼及2层商铺区域，基坑开挖深度约4m。拟建建筑均为框架结构，拟采用桩基础。 拟建工程位于嵊泗县菜园镇，边均有邻近建筑，东侧靠东路，场地东、南、西面山麓距场地3~12m。 二、监测的项目 2.1基坑现场监测的对象： （1）支护结构；（2）相关的自然环境；（3）施工工况；（4）地下水状况；（5）基坑底部及围土体；（6）围建筑物；（7）围重要的道路。 2.2仪器检测： （1）坡顶水平位移；（2）破顶竖向位移；（3）土体深层水平位移；（4）土钉拉力；（5）围建筑物变形。 三、监测的编制依据及人员配置 3.1、编制依据 （2）《建筑基坑工程监测技术规》（GB50497-2009）
（3）《建筑地基基础设计规》（GB50007-2002） （4）《建筑变形测量规》（JGJ8-2007） （5）《建筑基坑支护设计规程》（JGJ120-99） （6）《建筑基坑工程设计规程》（DB33/T1008-2000） （7）本工程围护专项案 （8）瑞邦建设工程检测有限公司基坑监测案 3.2、人员配置如下表 四、监测目的 为了确保在施工期间基坑和围建筑物的安全，对印刷厂商住楼工程进行基坑支护的变形监测。根据定期地进行基坑支护的监测，能动态地反映基坑边的沉降量，当变形超过有关标准或监测结果变形达到报警值时，能够及时地进行加固处理措施，防止出现事故。 监测报警值： （1）深层土体水平位移监测：当日位移超过4mm/d或累计位移达50mm。
基坑变形监测方案2007-11 基坑变形监测技术方案 一、工程概况 本工程由一幢门字形酒店、六幢不同高度公寓和整体地下车库组成，总占地面积约30000m2，总建筑面积约23万m2，地下建筑面积约8.7万m2。 本工程基坑总面积约29300m2，东西向长约300～400m，南北方向长约40～110m。基坑总延长线为785m，地下室为三层，基坑开挖深度为-18.2m、-18.7m，管线分布复杂。基坑北侧紧邻海河，南侧是车流量较大的公路，海河水位的变化及张自忠路面动荷载的干扰都将是某基坑监测的难点。基坑监测等级为一级，监测手段众多，监测内容、监测工作量及监测难度均较大。 二、依据及原则 1.《建筑变形测量规程》（JGJ/T8-97） 2.《工程测量规范》（GB50026-93） 3.《建筑基坑支护技术规程》JGJ120-99 4.《国家一、二等水准测量规范》（GB12897-93） 5.《天津市建筑地基基础设计规范》（TBJ1-88） 依据规范和天津市建设主管部门对建筑物基坑施工相关文件的要求，以及基坑设计的相关要求；为确保建筑物地下基坑施工及周边环境的安全性和可靠性，使在基坑开挖和施工期间的变形得到有效控制，保证其不对基坑自身及周边环境造成破坏性的影响，用科学的数据指导基坑信息化施工，保证施工安全。
三、基坑监测项目 为了及时收集、反馈和分析周围环境要素在施工中的变形信息，实现信息化施工并确保施工安全，综合本工程周边环境状况及围护结构和支护体系的特点，遵照设计的相关要求，本工程共进行如下几项基坑监测工作： 1、周边环境监测 A、地下管线变形监测； B、基坑外道路变形监测； C、基坑外地下潜水水位监测； D、基坑外承压水水位监测； E、基坑外土体水平位移（测斜）监测； F、基坑外土体表面变形监测； G、海河堤岸变形（沉降、变形）监测； 2、围护结构监测 A、围护桩桩体水平位移（测斜）监测； B、围护桩桩顶变形（沉降、位移）监测； C、围护桩内、外侧水土压力监测； D、围护桩的竖向钢筋应力监测； 3、支撑体系和立柱监测 A、支撑轴力监测； B、钢格构柱及立柱角钢应力监测； C、立柱位移和沉降监测；
2、监测点的布设 2.0.1 基坑顶部竖向位移 监测点布设在基坑边坡顶部的，应沿基坑周边布置，基坑周边中部、阳角 处应布置监测点。监测点间距不宜大于20m，每边监测点数目不应少于 3 个。监测点宜设置在基坑边坡坡顶上。 监测点布设在在围护墙上的，应沿围护墙的周边布置，围护墙周边中部、 阳角处应布置监测点。监测点间距不宜大于20m，每边监测点数目不应少于 3 个。监测点宜设置在冠梁上。 2.0.2 基坑顶部水平位移 监测点的布设同 2.1 基坑顶部竖向位移，宜为共用点。 2.0.3 坑外土体深层水平位移 深层水平位移监测孔宜布置在基坑边坡、围护墙周边的中心处及代表性 的部位，数量和间距视具体情况而定，但每边至少应设 1 个监测孔。 2.0.4地下水位 水位监测点应沿基坑周边、被保护对象（如建筑物、地下管线等）周边或 在两者之间布置，监测点间距宜为20~50m。相邻建（构）筑物、重要的地下管线或管线密集处应布置水位监测点；如有止水帷幕，宜布置在止水帷幕的外侧 约2m处。 2.0.5锚（杆）索拉力 锚（杆）索的拉力监测点应选择在受力较大且有代表性的位置，基坑每边 跨中部位和地质条件复杂的区域宜布置监测点。每层锚杆的拉力监测点数量应 为该层锚杆总数的1~3%，并不应少于 3 根。每层监测点在竖向上的位置宜保持 一致。每根杆体上的测试点应设置在锚头附近位置。 2.0.6 支护桩桩身内力
支护桩桩身内力监测点应布置在受力、变形较大且有代表性的部位，监测 点数量和横向间距视具体情况而定，但每边至少应设 1 处监测点。竖直方向监测点应布置在弯矩较大处，监测点间距宜为3~5m。 2.0.7 支撑内力 支撑内力监测点的布置应符合下列要求： 1、监测点宜设置在支撑内力较大或在整个支撑系统中起关键作用的杆件上； 2、每道支撑的内力监测点不应少于 3 个，各道支撑的监测点位置宜在竖向保 持一致； 3、钢支撑的监测截面根据测试仪器宜布置在支撑长度的1/3 部位或支撑的端头。钢筋混凝土支撑的监测截面宜布置在支撑长度的1/3 部位； 4、每个监测点截面内传感器的设置数量及布置应满足不同传感器测试要求。 2.0.8围护墙侧向土压力 围护墙侧向土压力监测点的布置应符合下列要求： 1、监测点应布置在受力、土质条件变化较大或有代表性的部位； 2、平面布置上基坑每边不宜少于 2 个测点。在竖向布置上，测点间距宜为 2~5m，测点下部宜密； 3、当按土层分布情况布设时，每层应至少布设 1 个测点，且布置在各层土的 中部； 4、土压力盒应紧贴围护墙布置，宜预设在围护墙的迎土面一侧。 2.0.9 土体分层竖向位移 土体分层竖向位移监测孔应布置在有代表性的部位，数量视具体情况确定，并形成监测剖面。同一监测孔的测点宜沿竖向布置在各层土内，数量与深度应 根据具体情况确定，在厚度较大的土层中应适当加密。 2.0.10 立柱竖向位移 立柱的竖向位移监测点宜布置在基坑中部、多根支撑交汇处、施工栈桥下、 2
2、监测点的布设 2.0.1基坑顶部竖向位移 监测点布设在基坑边坡顶部的，应沿基坑周边布置，基坑周边中部、阳角处应布置监测点。监测点间距不宜大于20m，每边监测点数目不应少于3个。监测点宜设置在基坑边坡坡顶上。 监测点布设在在围护墙上的，应沿围护墙的周边布置，围护墙周边中部、阳角处应布置监测点。监测点间距不宜大于20m，每边监测点数目不应少于3个。监测点宜设置在冠梁上。 2.0.2基坑顶部水平位移 监测点的布设同2.1 基坑顶部竖向位移，宜为共用点。 2.0.3坑外土体深层水平位移 深层水平位移监测孔宜布置在基坑边坡、围护墙周边的中心处及代表性的部位，数量和间距视具体情况而定，但每边至少应设1个监测孔。 2.0.4 地下水位 水位监测点应沿基坑周边、被保护对象（如建筑物、地下管线等）周边或在两者之间布置，监测点间距宜为20~50m。相邻建（构）筑物、重要的地下管线或管线密集处应布置水位监测点；如有止水帷幕，宜布置在止水帷幕的外侧约2m处。 2.0.5 锚（杆）索拉力 锚（杆）索的拉力监测点应选择在受力较大且有代表性的位置，基坑每边跨中部位和地质条件复杂的区域宜布置监测点。每层锚杆的拉力监测点数量应为该层锚杆总数的1~3%，并不应少于3根。每层监测点在竖向上的位置宜保持一致。每根杆体上的测试点应设置在锚头附近位置。 2.0.6支护桩桩身内力
支护桩桩身内力监测点应布置在受力、变形较大且有代表性的部位，监测点数量和横向间距视具体情况而定，但每边至少应设1处监测点。竖直方向监测点应布置在弯矩较大处，监测点间距宜为3~5m。 2.0.7支撑内力 支撑内力监测点的布置应符合下列要求： 1、监测点宜设置在支撑内力较大或在整个支撑系统中起关键作用的杆件上； 2、每道支撑的内力监测点不应少于3个，各道支撑的监测点位置宜在竖向保持一致； 3、钢支撑的监测截面根据测试仪器宜布置在支撑长度的1/3部位或支撑的端头。钢筋混凝土支撑的监测截面宜布置在支撑长度的1/3部位； 4、每个监测点截面内传感器的设置数量及布置应满足不同传感器测试要求。 2.0.8 围护墙侧向土压力 围护墙侧向土压力监测点的布置应符合下列要求： 1、监测点应布置在受力、土质条件变化较大或有代表性的部位； 2、平面布置上基坑每边不宜少于2个测点。在竖向布置上，测点间距宜为2~5m，测点下部宜密； 3、当按土层分布情况布设时，每层应至少布设1个测点，且布置在各层土的中部； 4、土压力盒应紧贴围护墙布置，宜预设在围护墙的迎土面一侧。 2.0.9土体分层竖向位移 土体分层竖向位移监测孔应布置在有代表性的部位，数量视具体情况确定，并形成监测剖面。同一监测孔的测点宜沿竖向布置在各层土内，数量与深度应根据具体情况确定，在厚度较大的土层中应适当加密。 2.0.10立柱竖向位移 立柱的竖向位移监测点宜布置在基坑中部、多根支撑交汇处、施工栈桥下、 2
