电动伸缩门、道闸维修培训资料
伸缩门、道闸使用的是220V市电，不论出现什么故障，首先要检查使用的电压是多少伏，电压是否稳定。
一?不能开、关（或起、落
A. 先检查有无市电、保险管有无烧毁，如果保险丝溶断了，必须要做全面检查。
B. 在传达室拔掉地下电缆插头，用万用表Rx1挡，测量电机红、白、黄三条引线是否相通,（黄（红与白色，电阻应在15欧姆左右，黄色与红色应在30欧姆左右，再用R X10K档测量与其它的线是否有一定的电阻,（主要是检查线与线之间是否会间接性短路。?红、白、黄三条电机线不通（电阻无穷大,再检测机尾接线盒里的红、白、黄色若相通，说明地下电缆中红、白、黄断路；不相通:再拆开机罩，在门排与机头连接的插头处再测这三条线，若相通，说明从门排端起至传达室的线断（包括各插头接触不良在内；若还是不通，直接测量电机定子线圈是否断路。
C. 电机引线只有红、黄相通，与白色分别不通，查看电机定子是否发烫.若发烫厉害，说明电机热保护停机不能开关.（豪华无轨门只有红、黄相通，因为电子软起动装置在白色线上串有一个可控硅，若可控硅开路会出现几秒钟后才起动，若不发烫，检查20UF的启动电容是否失效。
D. 电机良好还是不能开关，再测量蓝、绿、灰色三条限位信号线是否短路，因为门到位自动停止是通过限位传感器K1、K2感应假如K1、K2两只传感器同时短路,也相当于门在开门是限位了，关门也限位了造成的不能开关。
E. 电机线、信号线良好，还是不能开关，说明控制盒有故障。为什么不先换控制盒呢？如果有哪里出现短路，可能将刚刚换好的又会烧坏。所以，我们要检查好每个部位,没有其他故障隐患后，才可以更换。
?能关（开不能开（关
能关（开不能开（关?说明电机白色公共线良好?可以先测电机红（黄色与白色线是否相通，再测量蓝色与灰（绿色信号线和K2（K1传感开关是否短路.其检查方法可参照不能开关”。
三、能开关但不能停机
能开关说明电机线红、白、黄三条线没有问题，信号线没有短路。主要原因是限位信号没有送到控制器或控制器限位功能坏。不能自动停机:a.限位传感器K1、
K2同时开路（限位传感器是有磁场闭合，无磁场断开；b.公共线蓝色断路.c.控制器坏；运用上述的检查方法同样测量。
四、道闸运行过程中打颤是什么故障？
运行中出现打颤主要是因闸杆长度（重量与弹簧拉力不成正比所致。如果是下杆不会颤，起杆会打颤,说明是拉簧拉力过强，调松弹簧拉力即可；上杆不会而下杆打颤，是弹簧拉力不足，要调紧拉簧或更换拉簧来处理。
五、对开门为什么常出现自动倒退（返弹现象？
对开门自动倒退是红外线抗干扰能力差或对射感应而产生的误动作。一般采取
编码或更换PCB板来解决,也可将红外线输出继电器的推动三极管在be极间接一只47uf的电解电容来滤波外界干扰。现在使用的通用型电路分A、B版,电路中已做
信号通道处理无需再编码，但对开门要A、B版配套使用。
红外线防碰检修（无轨
首先，检查开关电源的指示灯（绿色是否亮.如果不亮，检查棕色线和白色线之间有无220V电压输入，若有电压输入指示灯不亮，说明开关电源坏或其它线路短路造成保护。A.如果开关电源没有问题.红外线主板LED7指示灯应亮。按关门键，这时. 相应有LD1、
LED18、LED14、LED9指示灯点亮。LED1、LED18点亮证明红外探头有发
射电压，用手触摸探头,看红外信号输出指示灯LED2、LED19是否会点亮。若不亮先
更换主板试之，再换探头试;指示灯亮，说明红外线路正常，造成无防碰功能主要是信号没有传输到控制器，再检查黑色线与蓝色线是否导通、接口是否良好?如果传输线也正常，就可直接更换控制器了。
B.如LED1、LED18不亮。先检查红外线防碰干簧管是否短路.（因为红外线防碰干簧管是用来切断红外线电源，如果开路丄ED1、LED18不亮，说明红外线板有故障丄EDI、LED18点亮有防碰功能，但在离门柱（关门限位40cm时自动返回,说明红外电源没有切断，红外一直发射、传输，始终认为前方有障碍物，若干簧管良好,再换红外线电路板测试。
防爬功能的安装调试与维修
防爬功能是利用红外线对射来完成的。机尾安装的是红外线发射器，指示灯常亮?
机头安装的是红外接收。安装时，注意路面要平、直，不论门排多长，我们只要关好门后再对准红外线就行了。
发射与接收对准时，接收器指示灯熄灭。当有人（物阻挡切断红外光束时，接收器指示灯点亮，传送信号推动报警。如果门没有关闭，报警器是不会报警的；如果红外线没有对准，当门关好时会立刻报警，这也是我们安装常遇到的问题。
（注:引线说明：棕、蓝为电源线，白、黑为常开，白、灰为常闭，通常用常开触点白与黑
如果红外线不会报警：首先检查红外发射，接收器是否良好；发射接收良好,打开机箱门，在关门停止后（可自行放置磁铁试之看LED8是否会点亮。LED8不亮可用镊子将防推防爬干簧管插口处短路看LED6是否会点亮;LED12不亮,红外防推防爬电路板坏;LED12会亮，阻挡切断红外光束石LED8是否点亮、报警;LED8点亮但不会报警，用万用表50V直流挡测量报警器输出是否有12V.有输出，说明报警器坏；无输出，红外防推防爬电路板坏。红外线防碰检修
红外线防碰检修（无轨
首先，检查开关电源的指示灯（绿色是否亮.如果不亮，我们就要检查棕色线和白色线?因为棕色220V压端，在开关电源输入端有电压输入，可指示灯不亮，说明开关电源坏。
A. 如果开关电源没有问题?红外线主板LED6电源指示灯应亮。按开门键，这时. 相应有LD1、LED18、LED9、LED14发光管点亮丄ED1、LED18点亮.红外探头有发射电压，用手触摸探头，看红外信号输出指示灯是否会点亮。不亮：先更换主板试之再换探头试；指示灯亮，说明红外线路0K.造成无防碰功能，主要是信号没有传输到控制器.检查黑色的线是否导通、接口是否良好.如果传输线也0K,就可直接更换控制器了。
B. 如LED1、LED18不亮。先检查红外线防碰干簧管是否短路.若0K,因为红外线防碰干簧管是用来切断红外线电源的?如果短路LED1、LED18不亮。如果开路, 就会出现有防碰，但在离门柱（关门限位40cm时自动返回；如果红外电源没有切断，红外一直发射、传输，始终认为前方有障碍物?干簧管OK,再换红外线电路板测试。
防爬功能的安装调试与维修
防爬功能是利用红外线对射来完成的。机尾安装的是红外线发射器，指示灯常亮.机头安装的是红外接收。安装时，注意路面要平、直，不论门排多长，我们只要关好门后再对准红外线就行了。发射与接收对准时，接收器指示灯熄灭。当有人（物阻
挡切断红外光束时，接收器指示灯点亮，传送信号推动报警。如果门没有关好，报警器是不会报警的；如果红外线没有对准，当门关好时会立刻报警，这也是我们安装常遇到的问题。
（注:引线说明：棕、蓝为电源接220V,白、黑、灰为常开，常闭开关通常用常开触点白与黑
如果红外线不会报警：首先检查红外发射，接收器是否良好；发射接收良好,打开机箱门,
在关门停止后（可自行放置磁铁试之看LED是否会点亮。LED不亮用镊子将防推防爬干簧管插口处短路看LED是否会点亮;LED12不亮,红外防推防爬电路板坏;LED12
会亮，阻挡切断红外光束看LED8是否点亮、报警;LED8点亮，但不会报警用万用表50V直流挡测量报警器输出是否有12V.有输出，说明报警器坏；无输出，红外防推防爬电路板坏。
********************************************************************
*******
在电动门和道闸等电路控制系统中，主要包括:操作按键盒、以CPU为核心的控制主板、遥控器及一些传感器构成的检测控制电路等，具有较强的专业性和技术性，对一些经验不足的维修人员来说存在着一定的难度。在此，本人就实际工作中的一些心得体会加以归纳，与大家共享。
作为电子产品维修人员，除具备相关的电子器件应用知识及电子线路分析能力外，还须在实际工作中不断摸索求新，善于总结归纳，逐步提高自己的逻辑分析能力和检修技巧。我在维修中常用的基本方法可概括为：一问、二看、三听、四摸、五测。下面我逐一说明，以供参考。
一问:即询问，在与客户沟通时，先问清机型、品名、损坏原因、故障现象，再据此详加分析，以便做到有的放矢，对症下药，少走弯路。主要询问的内容有：何时损坏、是否浸水、是否受过撞击、是否电压过咼、是否有人改动、是否操作不当、是否遭受雷击、是否有冒烟现象、是否有异常响声等等。只有在问明原因后，才能确定下一步的检修方法及处理措施。对于雷击、浸水、冒烟、烧保险等故障机型，切不可贸然通电试机，否则将造成机器再次受创、故障扩大。
二看:即观察，打开外壳后，应仔细查看电路板上是否有元件受损。如元件断裂、发黑发黄、引脚相碰、器件松动、连线错误等。有经验的维修人员会根据用户提供的相关信息及故障现象，准确地察看可疑部位，麻利地找出故障所在。某些接触不良的故障，可在光线较暗处观察可疑部件是否有火花产生来确定（注:某些接触不良故障尤其是在电源通电后，因故障点接触不良而产生火花。
三听:即听声，在控制系统中，大都采用了电磁继电器作为控制器件，在继电器触点切换时会产生清晰的滴哒”声。如无声或异常，在确定继电器驱动电器无故障后，可
判定该继电器不良。
四摸:即触摸，在维修过程中，也经常在通电后用手摸（鼻嗅某些元件。如稳压IC 等集成器件、防雷管、变压器、驱动二极管等等，以便感觉其温度是否正常，如发热快、温度高、电路无短路故障则可断定器件不良（注意:对于高电压的元件如可控硅、高压区的元器件，应通电一段时间再断电后迅速触摸，切勿通电时触摸，避免触电事故。
五测:即测量，指使用万能表拧到合适档位，对控制电路进行相关测量。通常采用的方式有测电压、测电路的电阻、测电流等。这是一种综合性逻辑分析手段，可依据各种测量数据准备的找出故障原因及损坏器件。
上述维修方法大都能基本掌握，但测量”一法还是有一定难度的，尤其是在没有原理电路图的情况下，很多刚入道者往往感到无从下手，一片茫然”本人在此提供几点小经验，仅供参考。
1?顺藤摸瓜”即顺着电路的某一输入口或输出口，逐渐理清该系统电路的连接关系及控制方式。例如：某电路主控板右电机关门无输出，造成关门运行异常。检测
时，先用交流电压档测量出那端无关门输出电压，再由此端子找出与其相连的控制继
电器，接着测量该继电器线圈两端是否加有相应的控制电压。如无，则可由线圈控制端找到前级控制电路。依此类推，则可找出故障元件，并予以排除。
2?仙人指路”即在电路中的某些端点，如CPU输入口，光耦输出端、驱动三极管、集电极等。人为加入低（或高电平控制信号或开关信号，看相关电路的状态变化
并由此确定故障范围，找出损坏元件,予以更换排除（对电路不熟者谨用，以免将故障扩大。
3. 蜻蜓点水”当遇到一些时有时无的故障时，可用胶棒、螺丝刀手柄轻轻敲击怀疑部位或元件，以此加剧故障产生频率，并通过测量找出故障元件给予排除。
4. 移花接木”在实际维修工作中，有时所带配件不齐，找出故障元件也无法更换因此往往需要具备一些应急处理能力。有时会采取丢卒保帅”的方法,即舍弃某些辅助功
能而确保主要动能的正常运行；有时则需采用移花接木”法，即利用手中元件自制一些功能电路用以取代电路中的故障部分，以此来恢复正常的功能运行。
门控系统常见故障分析解决
伸缩门门控使用的是220V市电，不论出现什么故障，首先要检查使用的电压是
否达到要求，是否稳定,然后再作其它判断。
机器人”经常走歪是怎么回事？
1、安装时埋设的磁铁极性不统一，应纠正,将所有磁铁的同一极，即N极或S极统一朝上埋设；
2、探测器装反，将其水平旋转180°安装；
3、机头部份链轮型号（齿数、大小等不一致，导致二边驱动轮转速不一致，应更换成统一型号的链轮；
4、双电机功能不一致，其中一台带刹车功能，而另一台没有，应将其更换成统一不带刹车功能电机或统一带刹车功能电机；
5、机头内部功能电路发生故障，处理办法为：由我公司专业维修员检修，或由专业电工将功能电路更换；
机器人”刚走一会儿，又后退？
1、没有埋设机器人”走路线磁铁，请按说明书要求安装；
2、磁铁没有安装正确，请按说明书要求正确安装；
3、探测器坏或安装反了，先将探测器水平旋转180°安装，如果情况还是一样，那么更换探测器。
按遥控器时，电动门无反应，应如何办?
1、检查是否对控制系统通电，若无,请通电；
2、门排后尾接线盒正负极是否安装正确，若反，则将其纠正；
3、检查遥控手柄背面标签所示遥控编码与遥控接收器部份背面标签所示遥控编码是否一致，
若不一致,则查找统一编码或请专业维修员重新编码；
4、电路本身问题，如虚焊、漏焊等，判断方法：
在通电状态下按动遥控器开、关、停按键后，听机头内功能电路继电器有无响声，并观察功能电路内指示灯是否亮；如果没有任何反应，请先更换门排线（连接接线盒与功能电路之间的线或检查是否有接反可能；如果没有，请找专业人士检修或更换
功能电路。
门关不拢即：在正常关门时，出现倒退现象。
1、限位磁铁没有正确安装，请参照说明书再次安装；
2、红外线防碰距离过远，请在机头内功能电路中将红外线防碰距离调节旋钮，将距离调短；
3、防碰装置坏，调节距离失灵，更换功能电路或请专业人士检修。
防爬装置无故报警？
1、判定为单独防爬装置还是与门控系统配套使用的防爬装置，如果是单独防爬装置,由于不采用延时功能，即使有飞虫飞过或树叶漂落碰到防爬红外线探测区域，装置都会报警；
2、防爬探头损坏，导致发射部门发射的红外线不能接收或接收部份无法接收红外线，请专业人士检修或重新更换探头；
3、安装伸缩门地段路面过于不平，导致所发射的红外线有时能被接收，有时则无法接收，请专业人士参考修整路面，或采取其它措施。
显示屏灯不亮？
1、未通电，请及时正确通电；
2、接入显示屏电源被烧坏，请更换电源；
3、接入显示屏端电源正负极接反，请更换极性；
4、接入显示屏电压过低，请将显示屏电源电压适当调高。
滚动显示屏产生乱码现象？
1、电源不稳定，请关掉电源数秒后重新关上；
2、显示屏芯片被损坏，请专业人士更换或重新更换显示屏

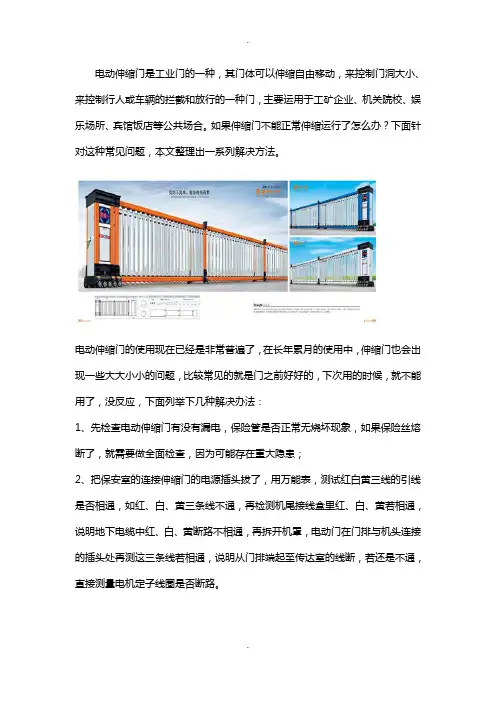

电动伸缩门是工业门的一种，其门体可以伸缩自由移动，来控制门洞大小、来控制行人或车辆的拦截和放行的一种门，主要运用于工矿企业、机关院校、娱乐场所、宾馆饭店等公共场合。如果伸缩门不能正常伸缩运行了怎么办？下面针对这种常见问题，本文整理出一系列解决方法。 电动伸缩门的使用现在已经是非常普遍了，在长年累月的使用中，伸缩门也会出现一些大大小小的问题，比较常见的就是门之前好好的，下次用的时候，就不能用了，没反应，下面列举下几种解决办法： 1、先检查电动伸缩门有没有漏电，保险管是否正常无烧坏现象，如果保险丝熔断了，就需要做全面检查，因为可能存在重大隐患； 2、把保安室的连接伸缩门的电源插头拔了，用万能表，测试红白黄三线的引线是否相通，如红、白、黄三条线不通，再检测机尾接线盒里红、白、黄若相通，说明地下电缆中红、白、黄断路不相通，再拆开机罩，电动门在门排与机头连接的插头处再测这三条线若相通，说明从门排端起至传达室的线断，若还是不通，直接测量电机定子线圈是否断路。
3、电动伸缩门电机引线只有红黄相通，和白色是不相通的，检查电机的定子温度是否异常，如果温度异常，就说明电机温度过高，启用保护机制，所以不能运行，如果温度正常，检查启动电容是否失效； 4、如果电机情况正常，但是还是不能启动，检查三条线限位信号是否短路，因为如果限位短路，可能到导致信号错误，门就不能开关； 5、电机线和限位信号线良好的话，还是不能开关，就说明是控制开关盒有故障，这时候检查下控制盒的内部是否有故障，如按钮坏了，或者里面断线就可以了。 甘肃中意门业成立于2000年，多年来公司本着以优良的产品为社会服务，致力于产品研制创新，新工艺、新产品的发展，使得企业不断发展壮大。
电动伸缩门开门电机说明书 点击次数：5016 更新时间：2013-03-29 15:24:01 【打印此页】【关闭】 请先选择您所使用的电机为哪种？（通常市面上比较常见的电动伸缩门所使用的开门机大部分为威捷电机，如果您不清楚您所使用的电机是哪种牌子就直接点击百胜电机（通用型）查看使用说明） 威捷电机说明书百胜电机说明书晶源电机使用说明书 1、WJ （MJ201 ）第二代一体化机器人使用说明书 目录
1. 产品概述 2. 产品功能 3. 产品参数 4. 产品示意图 5. 产品安装步骤 6. 磁铁安装示意图 7. 电器接线图 8. 防爬安装示意图 9. 故障分析 10. 包装清单 一、产品概述 ，并将所以电子控制功 1、该产品集机械与电子与一体。将原来两个独立的开门机合二为 能集成在一起，安装简单，方便；外形简洁，美观。 2、低温自动加温装置。确保环境低至-40度依然能够正常工作，加温装置自动开启进行加温。
3、智能化的限位方式。该产品摒弃了原机器人产品上安装困难的限位开关，并且简化了磁铁的安装，限位更可靠、安全。 二、功能特点 1、全遥控控制开门、关门、停止； 2、开、关门后启动时都具有软启动； 3、智能限位功能； 4、手动离合； 5、低温自动加热功能； 6、总运行时间保护功能； 7、红外线防撞功能； 8、红外线防爬装置接口； 9、热保护装置，延长电机使用寿命； 三、技术参数
环境温度：-40度-+55度 相对温度：小于等于百分之 90不凝霜 电源电压/频率：AC220V ± 10%/50Hz 电机额定输入功率：370W*2 电机额定电流：1.7A*2 电机绝缘等级：B 电机热保护温度：120度 输出转速：n=45rpm 电机工作制：S2 、电机升温启动温度：0度土 5度 、加温功率：小于等于 60W*2 1、 2、 3、 4、 5、 6、 7、 8、 9、 10 11
电动伸缩门保养方法 自动伸缩门，按“电动”分为普通型（需配功率控制箱，功率部分在控制箱里）机电一体化型（功率部分，及逻辑电路在电装本体上。此类电装性价比高，可靠性好），智能一体化型（只是在机电一体化上加了液晶显示，电子行程，电子力矩，遥控调试等功能），智能一体化只是对电装本体的更新，智能一体化的发展是总线型的智能一体化，及功率部件的更新，变频器的使用，及变频型。 简介 电动伸缩门主要由门体、驱动器、控制系统构成。伸缩门的门体采用优质铝合金及普通方管管材制作，采用平行三边形原理铰接，伸缩灵活行程大。电动伸缩门的驱动器采用特种电机驱动，蜗杆蜗轮减速，并没有手动离合器，停电时可手动启闭，伸缩门的控制系统有控制板，按钮开关，另可根据用户需求配备无线遥控装置。 电动伸缩门所采用的电机系特殊的专用涡轮蜗杆式电机，因为其传动原理特殊性，稳定性高，输出力矩大、噪音小，速度适中。 延长寿命及保养方法 延长寿命 电动伸缩门的基本组件是导轨、滑轮及传动皮带。由于这三个部分与电动伸缩门的运行直接有关，是电动伸缩门正常使用条件下的易损件，其结构设计、材质、加工精度、安装和调节精度决定了其维修保养要求和使用寿命。电动伸缩门电气组件的寿命主要与不当使用和偶然事故有关。
长期以来，电动伸缩门滑轨的设计完全不同于非电动伸缩门滑轨的设计。后者通常有两道水平方向的平行滑轨，两个(或四个)滑轮通过中间的连接件与悬挂的移动门体相连，移动门体的重心恰好在两道滑轨的支撑力之间，形成稳定的"正悬挂"，这种稳定的结构可以达到很好的稳定性和静音效果。但是，电动伸缩门的滑轨由于要兼顾与门框的固定、门体吊挂及调节、电气组件的安装和外饰盖板的安装等功能，所以最简单的办法就是将滑轨设计成单侧滑道，门体在一侧通过滑轮侧向吊挂在滑轨上，形成侧悬挂。这种设计的优点是安装和调节门体方便、维修也容易。但是，这种设计有许多弱点。 所以使用这种电动伸缩门必须注意保养和维护滑轮与导轨上部间隙容易使门体滑落，使用的安全性得不到保证。所以选择这种电动伸缩门必须注意电动伸缩门的抗风压强度。这种不稳定的运行使驱动器负载不断变化，对电气组件的使用寿命影响极大。侧悬挂结构，对门体向上的支撑力都在一条线上，门体重心由于安装精度的误差和风力的影响．使门体不仅形成静态侧摆也产生动态侧摆。为此．这种电动伸缩门门体下部的导向块，通常称为"止摆块"，就使用一种轴承，轴承直径小于门体下部导槽，使门体在两方向摆动的条件下依然可以运行。这种侧摆产生的震动在使用效果上表现为噪音，其后果必然导致滑轮和导轨的磨损。 保养方法 1、使用方法正确 在使用中，动作要尽可能的轻开轻关，不要用力过大过猛；电动伸
***************小区电动伸缩门导轨两侧地面维修 施工方案 编制单位： 编制人： 审核人： 2014年11月 第一节方案编制说明 一、工程概况： *************南大门有两套电动伸缩门，电动伸缩门导轨两侧 面由于长期磨损和腐蚀，混凝土地面已经高洼不平，电动伸缩门已无法行进。 二、编制目的 编制本方案，目的在于指导施工，达到质量规定要求。 三、编制依据 编制依据：混凝土结构施工规范、伸缩门厂家要求。 四、施工重点难点 1、导轨标高、直线控制。 2、地面标高控制。 3、地面平整度控制。 4、成品保护。
第二节电动伸缩门导轨及地面施工方法 一、方案简介： 拆除原导轨及混凝土地面（1米宽），挖土方1米宽、0.58米深，找平并夯实原素土层，3:7灰土300厚，安装导轨，沟底放上PVC线管，浇筑C30混凝土200㎜厚（导轨两侧厚度280㎜，上皮高度同地面），铺贴机刨条纹石材面层，养护。 二、施工图： 二、施工工艺流程 拆除导轨及两边混凝土地面-→现场测量→挖基槽→素土基层找平压实→铺灰土 压实→打入角铁桩→下线管→支模板→浇筑混凝土垫层（导轨两边各200㎜上部抹光，按混凝土地面施工）→挂线→粘贴机刨条纹石→灌缝养护→验收、交工。 三、导轨及两边地面施工方案 1、拆除导轨及混凝土地面 1）、施工工具：混凝土路面切割机一台、风镐一台，翻斗车一辆。 2）、拆除混凝土地面施工：按设计要求测量、弹线，用混凝土路面切割机按线切100毫米深缝，用风镐沿切割缝向导轨方向破碎地面，清理垃圾并运走。 2、三七灰土基层施工 1）、施工工具：手扶式电动打夯机一台。 2）、材料要求 (1) 土料：粘性土及塑性指数大于4的粉土。 （2）石灰：应用新鲜块灰，使用前1～2d消解并过筛，其颗粒不应大于5mm，不得夹有未熟化的生石灰及其他杂质，也不得含有过多的水分。 3）、灰土施工： 施工工艺：素土基层找平压实→土及白灰过筛→人工拌合灰土→摊铺灰土→拌合与洒水→夯实→养生。 （1）素土基层：
电动伸缩门、道闸维修培训资料 伸缩门、道闸使用的是220V市电，不论出现什么故障，首先要检查使用的电压是多少伏，电压是否稳定。 一?不能开、关（或起、落 A. 先检查有无市电、保险管有无烧毁，如果保险丝溶断了，必须要做全面检查。 B. 在传达室拔掉地下电缆插头，用万用表Rx1挡，测量电机红、白、黄三条引线是否相通,（黄（红与白色，电阻应在15欧姆左右，黄色与红色应在30欧姆左右，再用R X10K档测量与其它的线是否有一定的电阻,（主要是检查线与线之间是否会间接性短路。?红、白、黄三条电机线不通（电阻无穷大,再检测机尾接线盒里的红、白、黄色若相通，说明地下电缆中红、白、黄断路；不相通:再拆开机罩，在门排与机头连接的插头处再测这三条线，若相通，说明从门排端起至传达室的线断（包括各插头接触不良在内；若还是不通，直接测量电机定子线圈是否断路。 C. 电机引线只有红、黄相通，与白色分别不通，查看电机定子是否发烫.若发烫厉害，说明电机热保护停机不能开关.（豪华无轨门只有红、黄相通，因为电子软起动装置在白色线上串有一个可控硅，若可控硅开路会出现几秒钟后才起动，若不发烫，检查20UF的启动电容是否失效。 D. 电机良好还是不能开关，再测量蓝、绿、灰色三条限位信号线是否短路，因为门到位自动停止是通过限位传感器K1、K2感应假如K1、K2两只传感器同时短路,也相当于门在开门是限位了，关门也限位了造成的不能开关。 E. 电机线、信号线良好，还是不能开关，说明控制盒有故障。为什么不先换控制盒呢？如果有哪里出现短路，可能将刚刚换好的又会烧坏。所以，我们要检查好每个部位,没有其他故障隐患后，才可以更换。 ?能关（开不能开（关
电动伸缩门主要由门体、驱动器、控制系统构成。伸缩门的门体采用铝合金及普通方管管材制作，采用平行四边形原理铰接，伸缩灵活行程大。电动伸缩门如何进行保养养护呢今天我们一起走入下文了解一下关于电动伸缩门的保养方法吧 （电动伸缩门——图例） 【电动伸缩门功能介绍】 1.电动平移门率马达配合蜗轮蜗杆传动，起动力矩大，开关速度快，运行安静，寿命长。 2.防强风阻碍，当自动门处于闭合过程中，如遇外界强风阻碍门扇时，控制系统会进行自动功率矫正，提高马达力矩，强迫门扇闭合。 3.遇阻自动返回，当门在闭合过程中遇到人或物件阻碍，控制系统根据反应会自动反转，立即开门防止夹人事件和机件损坏现象发生，提高自动门的安全性和使用寿命。 4.马达装置配有自锁功能，可以更加方便控制进出人流，提高安全性。 5.遥控开关的运用，可以更加自如地调节自动门的运行模式，方便实用。 6.标准配置可连接多种附加配件，适用于各种场合环境的需要，PU导轮设计，使门扇运行更加宁静平稳。 7.人性化设计，门扇能在半开和全开之间自行调整，并有切换装置，使空调外流减至少程度,节约空调能源。 8.程序开关无线遥控式开关使自动门使用更加便利，简单操作可实现各种通行模式的转换。
9.良好的模块化设计，使得施工、安装、调试非常方便、快捷。 （电动伸缩门——图例） 【电动伸缩门保养方法】 1、使用方法正确 在使用中，动作要尽可能的轻开轻关，不要用力过大过猛；电动伸缩门的开启时，发现有阻碍，应先排除故障。内开内倾窗、折叠电动伸缩门等高档电动伸缩门要严格按说明操作。 2、经常清洗 经常清洗，保持表面的清洁，在擦洗时尽量选择软质的纱布或棉丝等，以免划坏电动伸缩门的表面。在有污渍和脏物时，可用清水、酒精或中性洗涤剂、进行清洗 3、防腐蚀 尽量避免酸性、碱性化学物品接触铝合金电动伸缩门表面。 4、五金件保养 经常检查电动伸缩门的各类五金配件，如发现有损坏现象时及时进行修理或更换，五金件用久了，可涂少许的火蜡油或者滴些机油，减少摩擦力，保持电动伸缩门的开启关闭轻松灵活。电动伸缩门的密封毛条和玻璃胶条是密封保温的关键两个部件，如有老化松脱的情况，应该及时更换
在您收到电动伸缩门这个"大玩意"时是不是顿时觉得安装无从下手？那么就让鑫万顺小编手把手教您如何一步一步把电动伸缩门安装成功 第一步：先从机头的末端把木箱封口的一根木条拆开，然后把门排从木箱里拉出来。 第二步：拉出来之后把机头钥匙找到，一般机头钥匙都捆在门排的末端交叉杆活动圆管上用绷带捆扎着。 第三步：用钥匙把机头盖打开后把电机旁边的白色盒子拿出来，里面有无线遥控器*2，无线台控*1，离合钥匙*1。 第四步：无线遥控器的作用是控制伸缩门运行用的，小巧玲珑携带方便。台控是用于放置在门卫室使用的方便安保人员的日常操作。 第五步：如果使用遥控控制门体运作时出现"齿轮转，轴不转"的状况，说明电机离合没有关闭。把盒子里的六角离合钥匙插入电机捆链条的那根轴的末端有一个向内侧凹进去的六角凹槽把离合钥匙插进去转动一百八十度打开离合即可。（如下图） 第六步：电机调试好后把门排收拢靠墙（需要让门体固定的位置）在门体的末端底部有三个固定部位，第一个是门排中间的横排方管上面有一个角码，可固定在墙面上。门排末端的底部有一根横排方管，内侧左右两端分别有两个不锈钢角码，可把门体固定在地面（适合没有墙柱的安装场地）。如下图： 第七步：门体收拢靠墙后以门体中心部位为准（即：您的门宽度假设为80公分圆磁铁则安装在40公分的部位）以左右两侧墙面的边到边在门排的中间部位沿直线每隔20~25公分各埋一块圆形磁铁（需要注意的是：在埋磁铁得时候全部磁铁包括方磁铁需要全部埋在一个极面上的[即：第一块磁铁埋得是同性相吸则后面安装的磁铁也需要埋成同性相吸]）第八步：埋完圆磁铁后在门排关闭时机头停靠部位的正下方（与机头底部的黑色夹子[限位导航器]摆放位置相呼应）埋一块方形磁铁（控制门体限位停） 第九步：在门体伸展完全后，在距离机头完全展开后的前30~100mm里（即离需要让机头停在的部位靠近距离30~100公分的部位）与机头停靠部位的正下方埋下一块方形磁铁即可。 第十步：在距离关门与墙体的距离约1000mm的部位，在机头底部（对应白色管[红外线干簧管]的部位）离圆磁铁（轨道中间部位）150mn的位置埋下一块方形磁铁（以门快到终点不遇阻返回为准，注释：[配置了红外线防撞的伸缩门只有固定了关红外磁铁才可以让门排在关闭过程中不会自动收缩]） 第十一步：通上220伏电源（两厢电2.5个方）电压不可低于180伏，三根电源线分别对应着红（火线）、黄（地线）、蓝（零线）。接好三根线后（地线可不接）即可大功告成！ 二、电动伸缩门的安装方式
电动伸缩门安装施工 一、图纸对施工的要求 （一）严格按国家施工规范施工 （二）严格按图纸施工 （三）严格按企业标准施工 二、施工准备 根据本工程的特点及工期要求，特作以下布置。 （一）施工资料准备 办理进场施工有关的一切手续，施工图经过会审，施工组织方案经过批准并交底。 （二）技术准备 工程技术人员熟悉施工图纸和相关设计资料，充分了解和掌握设计的设计意图，结构特点及技术要求，保证施工顺利进行。 （三）劳动力准备 各项施工人员计划落实，随时可以调动进场，并已经过必要的岗位技术、质量、安全、消防教育。 （四）保证电动伸缩门制作的质量标准：
1、材料的标准：长度允许偏差+1.0mm，断面尺寸允许偏差+0.5mm，主壁厚允许偏差+0.2mm，外观应色泽均匀、光滑无裂纹和凹凸不平 2、型材下料的标准：长度允许偏差+0.5mm，切口角度允许偏差45。+15′，端头不应有加工变形，并应去处毛刺； 3、型材焊接的标准：平面度允许偏差差≤0.5mm，对角线允许偏差≤0.5mm，焊接过程中型材表面不得有划擦伤。 4、辅件安装的标准：安装应牢固、位置正确、开关灵活； 5、成品包装的标准：符合GB 6388-1986和GB 191-2000标准。（六）安装工艺: 本工程采用公司先进的连接安装法。 工艺流程: 地面打眼-预埋螺栓-钢轨铺设-电动伸缩门安装-电动伸缩门调试 三、施工步骤 （1）熟悉图纸,清楚了解设计意图,质量要求及细部做法,认真研究并全部领会.如对图纸有不同意见或不理解的部分,可在设计及施工图 纸会审时提出意见,以求解答.按施工场地整齐堆放各种材料,组织施工机械设施的架设、安装与调试. （2）遵守现场用电、用水的规范,严格执行现场安全管理制度. （3）做好场容、以及环境卫生,安全消防等项目工作,坚持文明施工,创建安全文明工地. （4）进场前对场地工作人员做好技术交底
伸缩门几种常见的故障排除方法伸缩门在很多的地方都有着非常大的用途，尤其是在很多的单位门口，自动伸缩门可以很好的起到防护作用。但是自动伸缩门虽然使用方便，但是在日常使用的过程中如果出现了故障，那就非常的影响使用，所以说掌握一些伸缩门维修常识还是非常的有必要的。在伸缩门维修中，主要是根据故障产生的原因进行对症下药，这样才能够真正的实现排除故障的目的。 伸缩门维修，如何排除不能开关的问题? 自动伸缩门遇到的最大的一个问题就是不能开关，遇到这样的问题的时候，自动伸缩门维修首先要检查有无市电、保险管有无烧毁，如果保险丝溶断了，必须要做全面检查。一般来说，如果不能开关，一般是线路出现了问题，所以要测量红、白、黄三条引线是否相通，主要是看三条线路在哪里出现的问题。 伸缩门维修，如何排除运行过程中的打颤现象? 伸缩门运行的过程中，往往会出现一些打颤现象，而且有的时候越来越严重。对于这种问题的出现，自动伸缩门维修主要是要弄清楚原因。例如是否因为闸杆长度与弹簧拉力不成正比所导致的。如果下杆不会颤，起杆会颤，说明是拉簧弹力过强。当然了如果反之，那么就说明是拉簧弹力不足，应该适当的调紧。 伸缩门维修，如何排除对开门的自动倒退现象? 自动伸缩门维修遇到的另一个常见的问题就是对开门出现自动倒退现象。出现这种情况的原因应该是红外线抗干扰能力差或者是对射感应而产生的错误动作，这种问题的解决一般是采取编码或者是更换pcb扳来解决。当然了如果是红外线出现了问题，最好的办法就是进行更换，以确保正常的使用。
以上就是几个比较常见的伸缩门故障的排除及维修的办法，如果伸缩门出现的故障无法排除的话，最好是找专业的伸缩门维修人员来维修。 湖北瀚天门控拥有强大的安装售后团队，为您排除一切后顾之忧，欢迎有需要者随时咨询。
电动伸缩门维修知识 电动伸缩门在长年的使用过程中会遇到各式各样的故障 有时在在使用中不能开/关;只能开(关)不能关(开);电动伸缩门不能停止出现撞墙的情况等等故障。一.不能开、关A.先检查有无市电、保险管有无烧毁 如果保险丝溶断了 必须要做全面检查。B.在传达室拔掉地下电缆插头 用万用表Rx1挡 测量电机红、白、黄三条引线是否相通 (黄(红)与白色 电阻应在15欧姆左右 黄色与红色应在30欧姆左右) 再用R×10K档测量与其它的线是否有一定的电阻 (主要是检查线与线之间是否会间接性短路)。.红、白、黄三条电机线不通(电阻无穷大) 再检测机尾接线盒里的红、白、黄色 若相通 说明地下电缆中红、白、黄断路;不相通 再拆开机罩 在门排与机头连接的插头处再测这三条线 若相通 说明从门排端起至传达室的线断(包括各插头接触不良在内);若还是不通 直接测量电机定子线圈是否断路。C.伸缩门电机引线只有红、黄相通 与白色分别不通 查看电机定子是否发烫.若发烫厉害 说明电机热保护停机不能开关.(豪华无轨门只有红、黄相通,因为电子软起动装置在白色线上串有一个可控硅 若可控硅开路会出现几秒钟后才起动) 若不发烫 检查20UF的启动电容是否失效。D.电机良好还是不能开关 再测量蓝、绿、灰色三条限位信号线是否短路 因为门到位自动停止是通过限位传感器K1、K2感应 假如K1、K2两只传感器同时短路 也相当于门在开门是限位了 关门也限位了造成的不能开关]。E.电机线、信号线良好 还是不能开关 说明控制盒有故障。为什么不先换控制盒呢?如果有哪里出现短路 可能将刚刚换好的又会烧坏。所以 我们要检查好每个部位 没有其他故障隐患后 才可以更换。二.伸缩门能关(开)不能开(关) 能关(开)不能开(关).说明电机白色公共线良好.可以先测电机红(黄)色与白色线 是否相通 再测量蓝色与灰(绿)色信号线和K2(K1)传感开关是否短路.其检查方法可参照“不能开关”。三.伸缩门能开关但不能停机能开关说明电机线红、白、黄三条线没有问题 信号线没有短路。主要原因是限位信号没有送到控制器或控制器限位功能坏。不能自动停机 a.限位传感器K1、K2同时开路(限位传感器是有磁场闭合 无磁场断开); b.公共线蓝色断路.c.控制器坏;运用上述的检查方法同样测量。四、道闸运行过程中打颤是什么故障? 运行中出现打颤主要是因闸杆长度(重量)与弹簧拉力不成正比所致。如果是下杆不会颤 起杆会打颤 说明是拉簧拉力过强 调松弹簧拉力即可;上杆不会而下杆打颤 是弹簧拉力不足 要调紧拉簧或更换拉簧来处理。五、对开门为什么常出现自动倒退(返弹)现象? 对开门自动倒退是红外线抗干扰能力差或对射感应而产生的误动作。一般采取编码或更换PCB板来解决 也可将红外线输出继电器的推动三极管在be极间接一只47uf的电解电容来滤波外界干扰。现在使用的通用型电路分A、B版 电路中已做信号通道处理无需再编码 但对开门要A、B版配套使用
伸缩门在很多的地方都有着非常大的用途，尤其是在很多的单位门口，自动伸缩门可以很好的起到防护作用。但是自动伸缩门虽然使用方便，但是在日常使用的过程中如果出现了故障，那就非常的影响使用，所以说掌握一些伸缩门维修常识还是非常的有必要的。在伸缩门维修中，主要是根据故障产生的原因进行对症下药，这样才能够真正的实现排除故障的目的。 伸缩门维修，如何排除不能开关的问题？
自动伸缩门遇到的最大的一个问题就是不能开关，遇到这样的问题的时候，自动伸缩门维修首先要检查有无市电、保险管有无烧毁，如果保险丝溶断了，必须要做全面检查。一般来说，如果不能开关，一般是线路出现了问题，所以要测量红、白、黄三条引线是否相通，主要是看三条线路在哪里出现的问题。 伸缩门维修，如何排除道闸运行过程中的打颤现象？ 子啊道闸运行的过程中，往往会出现一些打颤现象，而且有的时候越来越严重。对于这种问题的出现，自动伸缩门维修主要是要弄清楚原因，例如是否因为闸杆长度与弹簧拉力不成正比所导致的，如果下杆不会颤，起杆会颤，说明是拉簧弹力过强，当然了如果反之，那么就说明是拉簧弹力不足，应该适当的调紧。 伸缩门维修，如何排除对开门的自动倒退现象？
自动伸缩门维修遇到的另一个常见的问题就是对开门出现自动倒退现象，出现这种情况的原因应该是红外线抗干扰能力差或者是对射感应而产生的错误动作，这种问题的解决一般是采取编码或者是更换pcb扳来解决，当然了如果是红外线出现了问题，最好的办法就是进行更换，以确保正常的使用。 以上就是几个比较常见的伸缩门故障的排除及维修的办法，如果伸缩门出现的故障无法排除的话，最好是找专业的伸缩门维修人员来维修。 原文引用：https://www.doczj.com/doc/1916983010.html,/zhuangxiu/men-2711.html
电动卷帘门维修产品自身的特点和人们的审美习惯，既不需要仰视，也不需要俯视，只需平视就能一睹尊容的视觉角度是最舒服的。高度为1.45米左右的物体能够轻易地全部融入观赏者的视觉范围，从而避免产生视觉疲劳。 电动伸缩门维修的高度要顺应力学原理电动伸缩门维修产品的高度越大，抵御日晒雨淋的能力越弱、使用寿命越短，这是不争的事实。由于电动伸缩门维修大多暴露于室外，长期受日光照射、风吹雨打，将逐步老化、变质、故障率增加。 电动伸缩门维修越高，受力面积越大、抗风性能越差。俗话说“树大招风”，只有尽量降低电动伸缩门维修的高度、使门体的整体重心下移，才能减少受力面积、增强稳重感，从而有效地抵御台风袭击。降低电动伸缩门维修的高度等于增加了材料的强度。 一种电动伸缩门维修，由多个依序排布的大门片和小门片连接组成，其中相邻的两门片之间设有至少一根连接两者的斜向设置的连接管，且小门片可内套于大门片内。本实用新型由于采用可相互内套的大门片和小门片组成伸缩门维修的结构，在伸缩门维修收合时自动将小门片套置在大门片内，从而使整个伸缩门维修收合后的长度比原来的伸缩门维修至少减少一半以上，大大减少伸缩门维修的占地面积，使其可以适应各种场地的安装，同时大小相间门片组成的伸缩门维修结构，既使伸缩门维修展开时错落有致，外观美观，又由于小门片耗材少，可有效降低伸缩门维修的生产成本，进一步有利于其推广应用。 核门主要由门体、驱动器、控制系统构成。门体采用优质铝合金及普通方管管材制作,采用平行四边形原理铰接,伸缩灵活行程大。驱动器采用特种电机驱动,蜗杆蜗轮减速,并没有手动离合器,停电时可手动启闭,控制系统有控制板,按钮 开关,另可根据用户需求配备无线遥控装置。 红门的雷盾系列伸缩门维修系应用卧置式四维均速收缩原理作直线运动的无轨门，以全新的造型和科学的结构，脱离了伸缩门维修原有的设计模式，打破了靠路轨及不可靠的电子导向模式，依靠门排自身的科学结构在运行中自动保持直线行驶。实现了伸缩门维修历史上的再一次革命。 电动门的导轨及滑轮结构简介 从机械结构上看，电动门的基本组件是导轨、滑轮及传动皮带。由于这三个部分与电动门的运行直接有关，是电动门正常使用条件下的易损件，其结构设计、材质、加工精度、安装和调节精度决定了其维修保养要求和使用寿命。电动门电气组件的寿命主要与不当使用和偶然事故有关。 长期以来，电动门滑轨的设计完全不同于非电动门滑轨的设计。后者通常有两道水平方向的平行滑轨，两个(或四个)滑轮通过中间的连接件与悬挂的移动门体相连，移动门体的重心恰好在两道滑轨的支撑力之间，形成稳定的"正悬挂"，这种稳定的结构可以达到很好的稳定性和静音效果。但是，电动门的滑轨由于要兼顾与门框的固定、门体吊挂及调节、电气组件的安装和外饰盖板的安装等功能，

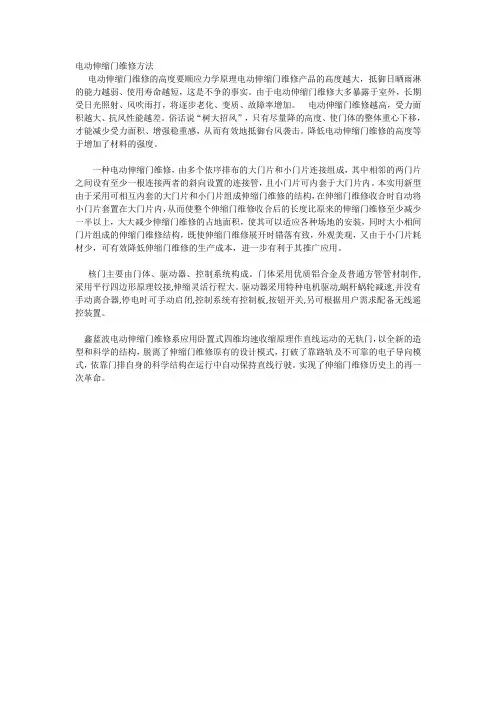

电动伸缩门维修方法 电动伸缩门维修的高度要顺应力学原理电动伸缩门维修产品的高度越大，抵御日晒雨淋的能力越弱、使用寿命越短，这是不争的事实。由于电动伸缩门维修大多暴露于室外，长期受日光照射、风吹雨打，将逐步老化、变质、故障率增加。电动伸缩门维修越高，受力面积越大、抗风性能越差。俗话说“树大招风”，只有尽量降的高度、使门体的整体重心下移，才能减少受力面积、增强稳重感，从而有效地抵御台风袭击。降低电动伸缩门维修的高度等于增加了材料的强度。 一种电动伸缩门维修，由多个依序排布的大门片和小门片连接组成，其中相邻的两门片之间设有至少一根连接两者的斜向设置的连接管，且小门片可内套于大门片内。本实用新型由于采用可相互内套的大门片和小门片组成伸缩门维修的结构，在伸缩门维修收合时自动将小门片套置在大门片内，从而使整个伸缩门维修收合后的长度比原来的伸缩门维修至少减少一半以上，大大减少伸缩门维修的占地面积，使其可以适应各种场地的安装，同时大小相间门片组成的伸缩门维修结构，既使伸缩门维修展开时错落有致，外观美观，又由于小门片耗材少，可有效降低伸缩门维修的生产成本，进一步有利于其推广应用。 核门主要由门体、驱动器、控制系统构成。门体采用优质铝合金及普通方管管材制作,采用平行四边形原理铰接,伸缩灵活行程大。驱动器采用特种电机驱动,蜗杆蜗轮减速,并没有手动离合器,停电时可手动启闭,控制系统有控制板,按钮开关,另可根据用户需求配备无线遥控装置。 鑫蓝波电动伸缩门维修系应用卧置式四维均速收缩原理作直线运动的无轨门，以全新的造型和科学的结构，脱离了伸缩门维修原有的设计模式，打破了靠路轨及不可靠的电子导向模式，依靠门排自身的科学结构在运行中自动保持直线行驶。实现了伸缩门维修历史上的再一次革命。

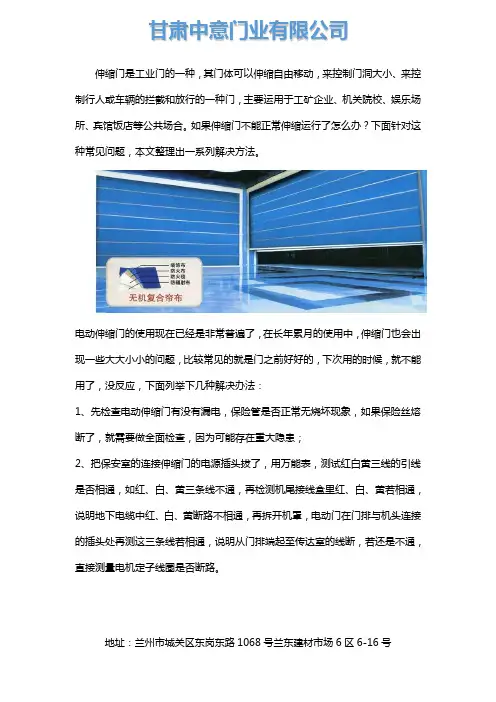

伸缩门是工业门的一种，其门体可以伸缩自由移动，来控制门洞大小、来控制行人或车辆的拦截和放行的一种门，主要运用于工矿企业、机关院校、娱乐场所、宾馆饭店等公共场合。如果伸缩门不能正常伸缩运行了怎么办？下面针对这种常见问题，本文整理出一系列解决方法。 电动伸缩门的使用现在已经是非常普遍了，在长年累月的使用中，伸缩门也会出现一些大大小小的问题，比较常见的就是门之前好好的，下次用的时候，就不能用了，没反应，下面列举下几种解决办法： 1、先检查电动伸缩门有没有漏电，保险管是否正常无烧坏现象，如果保险丝熔断了，就需要做全面检查，因为可能存在重大隐患； 2、把保安室的连接伸缩门的电源插头拔了，用万能表，测试红白黄三线的引线是否相通，如红、白、黄三条线不通，再检测机尾接线盒里红、白、黄若相通，说明地下电缆中红、白、黄断路不相通，再拆开机罩，电动门在门排与机头连接的插头处再测这三条线若相通，说明从门排端起至传达室的线断，若还是不通，直接测量电机定子线圈是否断路。
