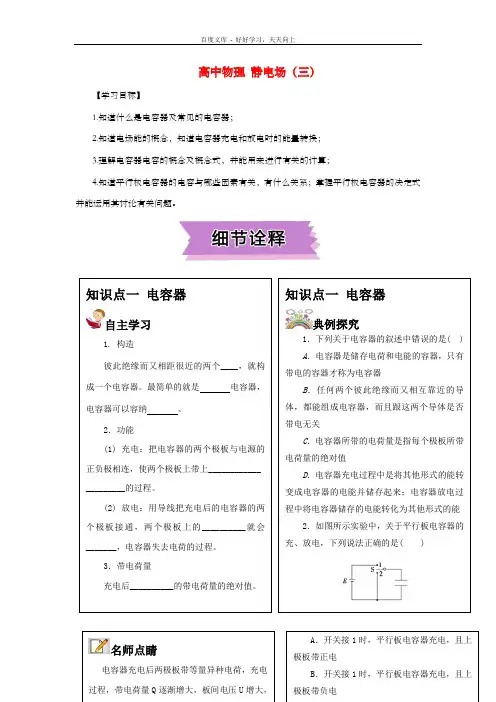

高中物理静电场（三）
【学习目标】
1.知道什么是电容器及常见的电容器；
2.知道电场能的概念，知道电容器充电和放电时的能量转换；
3.理解电容器电容的概念及定义式，并能用来进行有关的计算；
4.知道平行板电容器的电容与哪些因素有关，有什么关系；掌握平行板电容器的决定式并能运用其讨论有关问题。
知识点一电容器
典例探究
1．下列关于电容器的叙述中错误的是( )
A．电容器是储存电荷和电能的容器，只有
带电的容器才称为电容器
B．任何两个彼此绝缘而又相互靠近的导
体，都能组成电容器，而且跟这两个导体是否
带电无关
C．电容器所带的电荷量是指每个极板所带
电荷量的绝对值
D．电容器充电过程中是将其他形式的能转
变成电容器的电能并储存起来；电容器放电过
程中将电容器储存的电能转化为其他形式的能
2．如图所示实验中，关于平行板电容器的
充、放电，下列说法正确的是( )
知识点一电容器
自主学习
1. 构造
彼此绝缘而又相距很近的两个____，就构
成一个电容器。最简单的就是电容器，
电容器可以容纳。
2．功能
(1) 充电：把电容器的两个极板与电源的
正负极相连，使两个极板上带上____________
_________的过程。
(2) 放电：用导线把充电后的电容器的两
个极板接通，两个极板上的__________就会
_______，电容器失去电荷的过程。
3．带电荷量
充电后__________的带电荷量的绝对值。
A．开关接1时，平行板电容器充电，且上
极板带正电
名师点睛
Q
C=的理解挑战自我
2．对电容的定义式
U
答案与解析
知识点一电容器
自主学习
1. 导体平行板电荷
2. 等量异种电荷异种电荷中和
3. 个极板
典例探究
1. 【答案】A
【解析】并不是只有带电时的电容器才称为电容器，A错，B对．每个极板所带电荷量的绝对值称为电容器的带电荷量，C对．电容器充电的过程中其他形式的能转化为电能，放电过程中电能转化为其他形式的
能，D 对。
2. 【答案】A
【解析】开关接1时，平行板电容器充电，上极板与电源正极相连，所以带正电，故A 对B 错。开关接2时，平行板电容器被导线短接而放电，瞬间极板上电荷中和，均不带电，故C 、D 均错。
知识点二 电容
自主学习
1. 电荷量 电势差
2. Q U
3. 容纳电荷 1V
4. 法拉 微法 皮法 106 1012
5. 电容是用比值法定义的物理量，不能说C 与Q 成正比，与U 成反比。
典例探究
1. 【答案】A
2. 【答案】1.0×10－3
C
【解析】根据公式C ＝Q U 可推出C ＝ΔQ ΔU ，则C ＝2.0×10－440F ＝5.0×10－6F ，根据Q ＝CU Q ＝5.0×10－6×200 C＝1.0×10－3 C 。 3. 【答案】2×10－8
F 1.75 V 【解析】 C ＝Q U ＝4×10－82
F ＝2×10－8 F 又因C ＝ΔQ ΔU 得ΔU ＝ΔQ C ＝1×10－84×10－8
V ＝0.25 V 所以U ′＝U －ΔU ＝2 V －0.25 V ＝1.75 V 。
4.【答案】见解析
【解析】(1) 根据电容的定义式 C=Q/U=(6×10-6/2)F=3×10-6F
(2) 若电势差升高1V ，电容器的电容仍不变，而此时所带电量 Q ′=CU ′=3×10-6×3C=9×10-6C 知识点三平行板电容器的电容
自主学习
1. 相互平行
2. 正比 正比 反比
3. εr S
4πkd
典例探究
1. 【答案】见解析
【解析】 影响平行板电容器电容大小的因素有：①随正对面积的增大而增大；②随两极板间距离的增
大而减小；③在两极板间放入电介质，电容增大．据上面叙述可直接看出B 、C 选项正确，对D 选项，实际上是减小了平行板的间距。
2. 【答案】3 μF 1.2×10－5
C 6 μF
【解析】电荷量的增加量和电势差的增加量分别为
ΔQ ＝Q 2－Q 1＝3.6×10－5C －3×10－5C ＝6×10－6C ， ΔU ＝U 2－U 1＝12 V －10 V ＝2 V. 根据电容的定义，它等于每增加1 V 电势差所需增加的电荷量，即 C ＝ΔQ
ΔU ＝6×10－6
2
F ＝3×10－6F ＝3 μF 要求两极板间电势差降为6 V ，则每板应减少的电荷量为
ΔQ ′＝C ΔU ′＝3×10－6×(10－6)C ＝1.2×10－5C.
据决定式C ＝εr S 4πkd
可知， 只有电容器极板间距离减半时，电容加倍，故此时电容大小C ′＝2C ＝6 μF.
3. 【答案】BCD
4. 【答案】150 μF 4.5×10－4 C 150 μF
【解析】 电容器两极板间电势差的变化量为：ΔU＝(1－13)U ＝23
×3 V＝2 V ， 由C ＝ΔQ ΔU ，有C ＝3×10－42 F ＝1.5×10－4 F ＝150 μF. 设电容器原来的电荷量为Q ，则Q ＝CU ＝1.5×10－4×3 C＝4.5×10－4 C.
电容器的电容是由本身决定的，与是否带电无关，所以电容器放掉全部电荷后，电容仍然是150 μF。
5. 【答案】C
【解析】 电容器充电后再断开S ，其所带电荷量Q 不变，由C∝εr S d
可知，d 增大时，C 变小，又因U ＝Q C ，所以d 增大时，U 变大．对于场强E ，由于E ＝U d ，U ＝Q C ＝Q εr S 4πkd
＝4πkdQ εr S ，所以E ＝U d ＝4πkdQ εr Sd ＝4πkQ εr S
，由以上分析可知，间距d 增大，E 不变化。
6. 【答案】B
【解析】 由平行板电容器电容决定式C ＝εS 4πkd
知，当插入电介质后，ε变大，则在S 、d 不变的情况下C 增大；由电容定义式C ＝Q U 得U ＝Q C
，又电荷量Q 不变，故两极板间的电势差U 减小，选项B 正确。 知识点四 常用电容器
自主学习
2. 长期正常工作 击穿
典例探究
【答案】B
【解析】 电解电容器上标有“25 V 、450 μF ”的字样，知工作的安全直流电压，以及电容的大小，电容的大小与电容的电压无关，由电容本身的因素决定。由标称值可知，该电解电容器用于直流25 V 及以下电压时才能正常工作；故A 错误，B 正确。电容器的电容值由其内部构造所决定，在不被击穿的条件下，与其工作电压无关；故C 错误。电解电容器两引线有正、负极之分，使用时极性不能接错，也不能接交流电．故D 错误。
课堂小测
1．电容器是一种常用的电子元件，对电容器认识正确的是( )
A ．电容器的电容表示其储存电荷能力
B ．电容器的电容与它所带的电荷量成正比
C ．电容器的电容与它两极板间的电压成正比
D ．电容的常用单位有μF 和pF,1 μF ＝103
pF
2. 根据电容的定义式C ＝Q U
知( ) A ．电容器的电容越大，则电容器所带电荷量应越多
B ．电容器两极板间电压越大，电容越大
C ．电容器的电容与电荷量成正比，与电压成反比
D ．电容器的电容不随带电荷量及两极板间电压的变化而变化
3.下列关于电容的说法正确的是( )
A ．电容器简称电容
B ．电容器A 的电容比B 的大，说明A 的带电荷量比B 多
C ．电容在数值上等于使两极板间的电势差为1V 时电容器需要带的电荷量
D ．由公式C ＝Q /U 知，电容器的电容与电容器两极板间的电压成反比，与电容器所带的电荷量成正比
4．下列关于电容器和电容的说法中，正确的是( )
A ．根据C ＝Q/U 可知，电容器的电容与其所带电荷量成正比，跟两板间的电压成反比
B ．对于确定的电容器，其所带电荷量与两板间的电压成正比
C ．无论电容器的电压如何变化(小于击穿电压且不为零)，它所带的电荷量与电压的比值都恒定不变
D ．电容器的电容是表示电容器容纳电荷本领的物理量，其大小与加在两板间的电压无关
5. 连接在电池两极上的平行板电容器，当两极板间的距离减小时，则（ ）
A ．电容器的电容C 变大
B ．电容器极板的带电荷量Q 变大
C ．电容器两极板间的电势差U 变大
D ．电容器两极板间的电场强度
E 变大
6．一平行板电容器两极板间距为d 、极板面积为S ，电容为ε0S/d ，其中ε0是常量．对此电容器充电后断
开电源．当增加两板间距时，电容器极板间( )
A ．电场强度不变，电势差变大
B ．电场强度不变，电势差不变
C ．电场强度减小，电势差不变
D ．电场强度减小，电势差减小
7．如图所示，平行板电容器的电容为C ，极板带电荷量为Q ，极板间距为d .今在两极板间正中央放置一带
电荷量为q 的点电荷，则它所受到的电场力大小为( )
A ．k 2Qq d 2
B ．k 4Qq d 2 C. Qq Cd D.2Qq Cd
8. 如图所示，平行板电容器的两个极板A 、B 分别接在电压为60V 的恒定电源上，两板间距为3cm ，电容器
带电荷量为6×10－8
C ，A 极板接地。求：
(1) 平行板电容器的电容；
(2) 平行板两板间的电场强度；
(3) 距B 板2cm 的C 点的电势。
答案与解析
1.【答案】A
【解析】 电容是表示电容器容纳电荷的本领的物理量，A 正确。电容是电容器本身的性质，只与正对面积、极板间的距离和电介质的性质有关，与电容器的带电荷量和两极板间的电压无关，B 、C 不正确。电容器的常用单位的换算关系是1 μF ＝106
pF ，D 不正确。
2.【答案】D
【解析】认识到电容器的电容是由电容器本身决定，与所带电荷量、两极板间的电压无关。公式C ＝Q U 是
定义式，它可以适用于任何电容器，但绝不能说C 与Q 成正比，或C 与U 成反比。
3.【答案】C
【解析】电容器和电容是两个不同的概念，A 错误；电容器A 的电容比B 的大，只能说明电容器A 容纳电荷的本领比B 强，与是否带电无关，B 错误；电容器的电容大小和它的两极板所带的电荷量、两极板间的电压无关，D 错误。
4.【答案】BCD
5.【答案】ABD 【解析】平行板电容器的电容kd
S C πε4=，当两极板间的距离d 减小时，C 增大，由于两极板连接在电池两极上，则两极板间的电势差U 保持不变，电容器所带电荷量UC Q =变大，两极板间的电场强度d U E =
变大，选项A 、B 、D 正确。
6.【答案】A
【解析】由C ＝Q U 和C ＝ε0S d
，电容器充电后断开电源，极板所带电荷量不变。因为d 增大，所以C 减小，U 增大。而由E ＝U d ＝Q ε0S
可知，E 不变，A 正确。 7.【答案】C
【解析】 平行板间电压U ＝Q C ，
所以两板间的场强E ＝U d ＝Q Cd
， 电场力大小F ＝qE ＝Qq Cd
，C 正确。
8.【答案】(1)1×10－9F (2)2×103V/m (3)－20V 【解析】(1) C ＝Q U ＝6×10－860
F ＝1.0×10－9F (2) E ＝U d ＝60V 0.03m
＝2×103V/m (3) φ＝－Ed ′＝－2×103
×0.01V＝－20V
